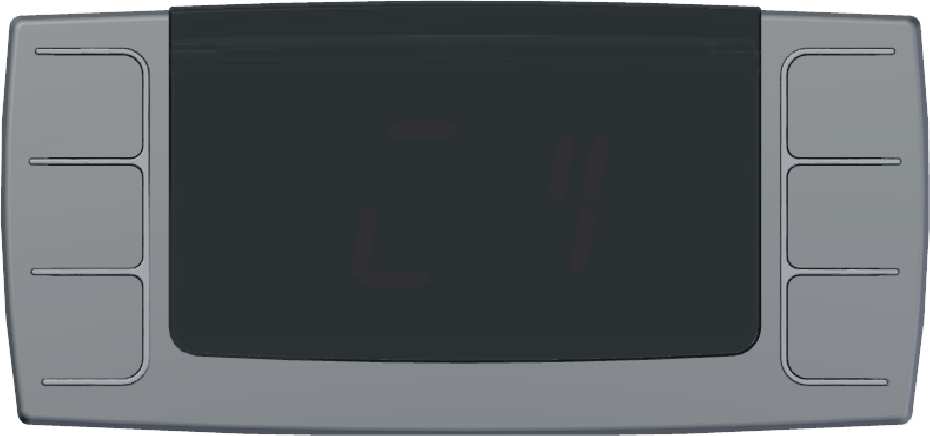

1 Sterownik cyfrowy z zarządzeniem odszranianiem oraz wentylatorami XR60CX SPIS TREŚCI 1. UWAGI OGÓLNE 1 2. OPIS SKRÓCONY 1 3. STEROWANIE URZĄDZENIAMI 1 4. WYŚWIETLACZ I KLAWIATURA 1 5. ZAPISANIE TEMPERATURY MINIMALNEJ I MAKSYMALNEJ 1 6. GŁÓWNE FUNKCJE 2 7. PARAMETERY 2 8. WEJŚCIE CYFROWE (AKTYWNE JEŚLI P3P = N) 3 9. TTL SIEĆ SZEREGOWA DLA SYSTEMÓW MONITORINGU OPCJONALNE WYJŚCIE X-REP MONTAŻ POŁĄCZENIA ELEKTRYCZNE UŻYCIE NARZĘDZIA HOT KEY SYGNAŁY ALARMOWE DANE TECHNICZNE PODŁĄCZENIA FABRYCZNE WARTOŚCI PARAMETRÓW 4 1. UWAGI OGÓLNE 1.1 PROSZĘ PRZECZYTAĆ PRZED ROZPOCZĘCIEM INSTALACJI Ta instrukcja jest częścią produktu i powinna być przechowywana w pobliżu sterownika w celu zapewnienia łatwego i szybkiego dostępu do informacji w niej zawartych. Sterownik nie może być używany do celów innych niż opisane w niniejszej instrukcji. Sterownika nie można traktować jako urządzenie zabezpieczające. Przed rozpoczęciem pracy należy zapoznać się z charakterystyką instalacji. Dixell Srl rezerwuje sobie prawo do wprowadzania zmian w konstrukcji produktu, bez konieczności powiadamiania, zachowując tą samą niezmienną funkcjonalność produktu. 1.2 UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Przed podłączeniem sterownika należy sprawdzić napięcie zasilania czy jest zgodne z podanym na urządzeniu. Unikać wody i zawilgocenia: sterownika należy używać jedynie w zalecanych przedziałach pracy temperatury i wilgotności, aby zapobiegać wykraplaniu wilgoci, unikając szybkich i częstych zmian temperatur. Uwaga: przed rozpoczęciem czynności konserwacyjnych należy odłączyć zasilanie elektryczne Czujniki należy zamontować tak, aby nie były dostępne dla użytkownika. Urządzenie nie może być otwarte. W przypadku błędnego działania sterownik należy dostarczyć do dystrybutora lub bezpośrednio do Dixell S.p.A. (patrz dane adresowe) z dokładnym opisem błędnego działania. Należy wziąć pod uwagę maksymalne wartości prądu obciążające przekaźniki (patrz dane techniczne). Upewnij się, że przewody czujników są ułożone możliwe jak najdalej od przewodów siłowych bez przecinania się i przeplatania. W przypadku zastosowań przemysłowych, ze względu występowania obciążeń indukcyjnych, może okazać się konieczne zastosowanie filtrów (model FT1). 2. OPIS SKRÓCONY XR60CX to sterownik mikroprocesorowy o wymiarach 32 x 74mm, przeznaczony do instalacji wyposażonymi w wentylatory, pracującymi w temperaturach ujemnych i zerowych. Sterownik posiada trzy przekaźniki dla sterowania pracą sprężarki, wentylatorów, odszranianiem parownika, które może być realizowane zarówno grzałką elektryczną jak i odwróceniem obiegu (gorącym gazem). Sterownik posiada do trzech wejść dla czujników temperatury NTC lub PTC, pierwsze dla regulacji temperatury, drugie dla czujnika temperatury parownika kontrola końca odszraniania oraz zarządzanie pracą wentylatorów, trzecie, opcjonalne, podłączane do wyjścia HOT KEY przeznaczone jest dla czujnika sygnalizacji alarmu temperatury skraplacza lub wyświetlania wartości mierzonej temperatury. Wejście cyfrowe może działać jako wejście dla czwartego czujnika. Wyjście HOT KEY pozwala na podłączenie urządzenia, za pomocą zewnętrznej karty XJ485-CX, do sieci kompatybilnej z protokołem ModBUS-RTU jak np.: jednostki monitoringu dixel rodziny XWEB. Klucz programujący HOT-KEY pozwala na szybkie programowanie parametrów sterownika. Sterownik może być w pełni zaprogramowany poprzez klawiaturę. 3. STEROWANIE URZĄDZENIAMI 3.1 SPRĘŻARKA Regulacja jest przeprowadzana na podstawie wartości temperatury mierzonej przez czujnik regulacji z dodatnią histerezą od punktu nastawy: jeśli temperatura wzrasta i osiągnie wartość punktu nastawy + histereza sprężarka jest uruchamiana. Wyłączenie sprężarki nastąpi po osiągnięciu wartości punktu nastawy. W przypadku błędu działania czujnika regulacji uruchomienie i zatrzymanie sprężarki następuje na podstawie nastawy parametrów Con oraz COF. 3.2 ODSZRANIANIE Parametr tdf umożliwia realizację odszraniania na dwa sposoby: grzałką elektryczną (tdf = EL) oraz gorącym gazem (tdf = in). Pozostałe parametry odszraniania służą do kontroli odstępu czasowego pomiędzy kolejnym, a poprzednim odszranianiem (IdF), maksymalnej długości odszraniania (MdF oraz MdS) oraz trybami odszraniania: czasowym lub temperaturowym na podstawie pomiaru temperatury na parowniku (P2P). Po zakończeniu odszraniania następuję odliczanie czasu ociekania, jego wartość jest ustalana parametrem FSt. Dla FSt =0 ociekanie jest wyłączone. 3.3 STEROWANIE WENTYLATORAMI PAROWNIKA Tryb pracy wentylatorów jest określany parametrem FnC : FnC = C_n: wł.i wył. zgodnie ze stanem pracy sprężarki, wentylatory są wył. podczas odszraniania; FnC = o_n wentylatory działają nawet jeśli sprężarka nie pracuje, są wył. podczas odszraniania; Po zakończeniu odszraniania włączenie wentylatorów jest opóźnione w związku z odliczaniem czasu ociekania ustalanego parametrem Fnd. FnC = C_Y wł. i wył. zgodnie ze stanem pracy sprężarki, pracują podczas odszraniania; FnC = o_y wentylatory działają w sposób ciągły również podczas odszraniania Dodatkowy parametr FSt określa wartość temperatury czujnika parownika, powyżej której wentylatory są wyłączone. Pozwala to na zapewnienie cyrkulacji powietrza jedynie, gdy temperatura jest poniżej ustawionej przez parametr FSt wartości Wymuszenie działania wentylatorów Funkcja jest zarządzana parametrem Fct, zapobiega krótkim cyklom pracy wentylatora, które mogą wystąpić zaraz po włączeniu sterownika lub po odszranianiu, gdy powietrze otoczenia ogrzewa parownik. Działanie: jeśli różnica temperatury czujnika parownika i temperatury czujnika otoczenia jest większa niż wartość parametru Fct wentylatory są włączone. Dla Fct=0 funkcja jest wyłączona Cykliczne włączenie wentylatorów przy wyłączonej sprężarce Jeśli parametr Fnc ma wartość c-n lub c-y (wentylatory działają razem ze sprężarką) wentylatory mogą być włączane i wyłączane zgodnie z nastawami parametrów Fon oraz FoF nawet, gdy sprężarka jest wyłączona. Gdy sprężarka nie pracuje wentylatory mogą być włączone przez czas Fon. Dla Fon=0 wentylatory są zawsze wyłączone, gdy wyłączona jest sprężarka. 4. WYŚWIETLACZ I KLAWIATURA : Wyświetlenie punktu nastawy temperatury pracy, w trybie programowania wybór parametru i potwierdzenie wprowadzonych zmian. (DEF): Ręczne uruchomienie odszraniania (UP): Wyświetlenie maksymalnej temperatury składowania. W trybie programowania: przeglądanie listy parametrów lub zwiększenie wartości wybranego parametru. (DOWN): Wyświetlenie minimalnej temperatury składowania. W trybie programowania: przeglądanie listy parametrów lub zmniejszenie wartości wybranego parametru. Włączenie/wyłączenie sterownika (gdy onf=off). Niedostępne. KOMBINACJE PRZYCISKÓW: + Zablokowanie/odblokowanie klawiatury. + Przejście do trybu programowania. + Powrót do wyświetlania temperatury w komorze. 4.1 DIODY LED Każda diodę LED oznacza określną funkcją, opisaną w tabeli poniżej. LED STAN FUNKCJA Sprężarka pracuje Odliczanie czasu opóźnienia Aktywne odszranianie Odliczanie czasu ociekania Wentylatory pracują Odliczanie opóźniania wentylatorów po odszranianiu Aktywny alarm Aktywny cykl pracy ciągłej Włączona funkcja oszczędzania energii C/ F Jednostki pomiaru C/ F Tryb programowania 5. ZAPISANIE TEMPERATURY MINIMALNEJ I MAKSYMALNEJ 5.1 WYŚWIETLENIE TEMPERATURY MINIMALNEJ 1. Naciśnij i przytrzymaj przycisk n. 2. Na ekranie pojawi się komunikat Lo oraz minimalna zarejestrowana wartość temperatury. 3. Kolejne naciśnięcie przycisku n lub odczekanie 5 sek spowoduje powrót do ekranu podstawowego. 5.2 WYŚWIETLENIE TEMPERATURY MAKSYMALNEJ 1. Naciśnij i przytrzymaj przycisk o XR60CX PL m&m r _DXL.doc XR60CX 1/5

2 2. Na ekranie pojawi się komunikat Hi oraz maksymalna zarejestrowana wartość temperatury. 3. Kolejne naciśnięcie przycisku o lub odczekanie 5 sek spowoduje powrót do ekranu podstawowego. 5.3 KASOWANIE ZAPISANYCH WARTOŚCI TEMPERATUR MIN. I MAKS. 1. Naciśnij i przytrzymaj przez 3 sek przycisk SET, gdy na ekranie wyświetlona jest minimalna lub maksymalna wartość temperatury. (na ekranie pojawi się komunikat rst) 2. Po potwierdzeniu komunikat rst zacznie migać, następnie na ekranie pojawi się normalna temperatura. 6. GŁÓWNE FUNKCJE 6.1 WYŚWIETLENIE PUNKTU PRACY 1. Wciśnij przycisk SET: na ekranie pojawi się ustawiona wartość temperatury; 2. Kolejne wciśnięcie przycisku SET lub odczekanie 5 sek. spowoduje powrót do ekranu podstawowego. 6.2 ZMIANA WARTOŚCI PUNKTU NASTAWY 1. Aby zmienić wartość punk nastawy przytrzymaj wciśnięty przez około 2 sek przycisk SET; 2. Pojawi się wartość punktu nastawy, a odpowiednio dioda LED C lub F zacznie migać; 3. Aby zmienić wartość nastawy użyj przycisków o lub n w ciągu 10s. 4. Aby zapisać zmiany naciśnij SET lub odczekaj 10s. 6.3 RĘCZNA AKTYWACJA ODSZRANIANIA Aby ręcznie rozpocząć proces odszraniania wciśnij i przytrzymaj przez około 2 sek przycisk DEF. 6.4 ZMIANA WARTOŚCI PARAMETRU Aby zmienić wartość parametru: 1. Przejdź do trybu programowania wciskając jednocześnie Set + n przez 3s (dioda C lub F zacznie migać). 2. Wybierz żądany parametr. Naciśnij SET, aby wyświetlić jego wartość 3. Użyj przycisków UP lub DOWN do zmiany wartości. 4. Naciśnij SET, aby zapisać wprowadzone zmiany i przejść do następnego parametru. Aby wyjść: Naciśnij jednocześnie SET + UP lub odczekaj 15s. UWAGA: nowa wartość będzie zapisana nawet, gdy wyjście nastąpi w wyniku upłynięcia czasu. 6.5 MENU UKRYTE Menu ukryte zawiera wszystkie parametry pracy sterownika PRZEJŚCIE DO MENU UKRYTEGO 1. Przejdź do trybu programowania wciskając jednocześnie Set + n przez 3s (dioda C lub F zacznie migać). 2. Zwolnij przyciski, a następnie ponownie wciśnij jednocześnie Set +n przez około 7s. Na ekranie pojawi się oznaczenie Pr2 oraz parametru HY. TERAZ JESTEŚ W MENU UKRYTYM. 3. Wybierz żądany parametr. 4. Naciśnij SET, aby wyświetlić jego wartość 5. Użyj o lub n, aby zmienić wartość. 6. Naciśnij SET, aby zapisać wprowadzone zmiany i przejść do następnego parametru. Aby wyjść: Naciśnij jednocześnie SET + UP lub odczekaj 15s. UWAGA1: jeśli w poziomie programowania Pr1 nie ma żadnego parametru, po 3s pojawi się komunikat nop. Przytrzymaj wciśnięte przyciski aż do pojawienia się komunikatu Pr2. UWAGA2: nowa wartość będzie zapisana nawet, gdy wyjście nastąpi w wyniku upłynięcia czasu JAK PRZENIEŚĆ PARAMETR Z MENU UKRYTEGO DO POZIOMU Pr1 I ODWROTNIE. Każdy z parametrów znajdujących się w MENU UKRYTYM może być przeniesiony do PIERWSZEGO POZIOMU PROGRAMOWANIA (poziom użytkownika) poprzez wciśnięcie SET + n. Jeśli dany parametr jest obecny w poziomie Pr1 podczas jego wyświetlania w menu ukrytym przy oznaczeniu znajduje się przecinek wartości dziesiętnych. 6.6 BLOKOWANIE KLAWIATURY 1. Wciśnij i przytrzymaj przez 3 sek przyciski UP + DOWN. 2. Na ekranie pojawi się komunikat POF oznaczający zablokowanie klawiatury. Wówczas można jedynie wyświetlić jedynie punkt nastawy lub minimalną i maksymalną temperaturę składowania. 3. Wciśnięcie przycisku przez ponad 3 sek powoduje pojawienie się komunikatu POF. 6.7 ODBLOKOWANIE KLAWIATURY Wciśnij i przytrzymaj przez 3 sek przyciski UP + DOWN na ekranie pojawi się komunikat Pon. 6.8 CYKL PRACY CIĄGŁEJ Jeśli nie jest aktywne odszranianie, możliwe jest uruchomienie cyklu pracy ciągłej poprzez wciśnięcie i przytrzymanie przez 3 sek przycisku o. Wówczas sprężarka działa z punktem nastawy określonym przez parametr ccs przez czas określony parametrem CCt. Cykl może być przerwany przed upływem ustawionego czasu poprzez wciśnięcie na 3 sek przycisku o. 6.9 WŁĄCZENIE/WYŁĄCZENIE STEROWNIKA Gdy parametr onf przyjmuje wartość off, po wciśnięciu przycisku ON/OFF, urządzenie wyłączy się. Zostanie wyświetlony komunikat OFF. Wówczas regulacja jest wyłączona. Aby włączyć naciśnij ponownie przycisk ON/OFF. UWAGA: Urządzenia podłączone do przekaźników normalnie zamkniętych są zasilane i znajdują się pod napięciem nawet, gdy sterownik jest w trybie stand-by. 7. PARAMETERY REGULACJA Hy Dyferencjał: (0,1 25,5 C / F) Dyferencjał punktu nastawy. Włączenie sprężarki dla PUNKTU NASTAWY + dyferencjał (Hy). Wyłączenie sprężarki, gdy temperatura osiągnie punkt nastawy. LS Minimalny punkt nastawy: (- 50 C SET/-58 F SET): Ustala min wartość pkt. nastawy. US Maksymalny punkt nastawy: (SET 110 C/ SET 230 F). Ustala maks. wartość pkt. nastawy. Ot Kalibracja pierwszego czujnika: ( C; F) regulacja przesunięcia wartości pomiaru. P2P Obecność czujnika parownika: n= brak: odszranianie zatrzymuje się po upływie określonego czasu; y= obecne: odszranianie temperaturowe. OE Kalibracja czujnika parownika: ( C; F) regulacja przesunięcia wartości pomiaru. P3P Kalibracja trzeciego czujnika (P3): n= brak: wówczas zacisk jest wejściem cyfrowym; y= obecne: wówczas zacisk jest wejściem dla trzeciego czujnika. O3 Kalibracja trzeciego czujnika (P3): ( C; F) regulacja przesunięcia wartości pomiaru. P4P Obecność czwartego czujnika (n = nie obecny; y = obecny). o4 Kalibracja czwartego czujnika: ( C) regulacja przesunięcia wartości pomiaru. OdS Opóźnienie aktywacji wyjść: (0 255min) Funkcja aktywna przy uruchomieniu urządzenia, blokująca aktywacje jakichkolwiek wyjść w czasie liczonym od uruchomienia ustalonym tym parametrem. AC Opóźnienie ponownego uruchomienia: (0 50 min) minimalny czas pomiędzy kolejnymi uruchomieniami sprężarki. rtr Procentowy udział w regulacji wartości z czujnika pierwszego i drugiego (0 100; 100 = P1, 0 = P2 ): umożliwia ustalenie wpływu na regulację pomiaru czujników P1 i P2 według wzoru: (rtr(p1-p2)/100+p2). CCt Czas działania sprężarki w cyklu pracy ciągłej: ( h; res. 10min) Pozwala na ustalenia długości cyklu pracy ciągłej: sprężarka pracuje bez przerwy przez czas określony parametrem CCt, może być używane, gdy pomieszczenie zostało wypełnione świeżymi produktami. CCS Punkt nastawy cyklu pracy ciągłej: ( C) temperatura pracy, gdy aktywny jest cykl pracy ciągłej. COn Czas działania sprężarki przy błędzie czujnika: (0 255 min) czas pracy sprężarki w przypadku błędu czujnika temperatury. Dla COn=0 przy błędzie czujnika sprężarka nie pracuje. COF Czas wyłączenia sprężarki przy błędzie czujnika: (0 255 min) czas wyłączenia sprężarki w przypadku błędu czujnika temperatury. Dla COF=0 sprężarka cały pracuje w sposób ciągły. WYŚWIETLACZ CF Jednostki miary: C=Celsjusz; F=Fahrenheit. UWAGA: Po zmianie jednostki miary konieczne jest sprawdzenie wartości punktu nastawy oraz parametrów Hy, LS, US, Ot, ALU, ALL i ich modyfikacja, jeśli jest to konieczne. res Rozdzielczość pomiaru (dla C): (in = 1 C; de = 0.1 C) pozwala na wyświetlenie wartości dziesiętnych. Lod Ekran główny: (P1; P2, P3, P4, SET, dtr): wyświetlenie wartości pomiaru: P1 = czujnik termostatu; P2 = czujnik parownika; P3 = czujnik trzeci (tylko dla modeli z dostępną opcją); P4 = czujnik czwarty, SET = punkt nastawy; dtr = wizualizacja udziału czujnika w regulacji. red Wyświetlacz X- REP (opcjonalny): (P1; P2, P3, P4, SET, dtr): wyświetlenie wartości pomiaru: P1 = czujnik termostatu; P2 = czujnik parownika; P3 = czujnik trzeci (tylko dla modeli z dostępną opcją); P4 = czujnik czwarty, SET = punkt nastawy; dtr = wizualizacja udziału czujnika w regulacji. dly Opóźnienie wyświetlacza: (0 20.0m; zmiana co 10s) gdy temperatura wzrasta wyświetlenie pomiaru zmienia się o 1 C/1 F po upłynięciu czasu określonego tym parametrem. dtr Wizualizacja procentowego udziału w regulacji czujników P1 i P2 jeśli Lod = dtr (0 100; 100 = P1, 0 = P2 ): jeśli Lod = dtr wówczas ustalane jest wyświetlanie pomiaru według wzoru określającego udział każdego z czujników (dtr(p1-p2)/100 + P2). ODSZRANIANIE dfp Wybór czujnika po zakończeniu odszraniania: np = brak czujnika/czas; P1 =czujniki komory; P2 = czujnik parownika; P3 =czujnik konfigurowalny; P4 = czujnik w wejściu Hot Key. tdf Typ odszraniania: (EL in) EL= grzałką; in= gorącym gazem dte Temp. końca odszraniania parownika: ( C/ F) (Aktywne tylko, gdy EdF=Pb) określa temperaturę czujnika parownika, przy której zakończone zostanie odszranianie. IdF Interwał odszraniania: (0 120h) Określa ilość czasu odliczaną przed rozpoczęciem kolejnego cyklu odszraniania. MdF (Maksymalny) czas odszraniania: (0 255min), gdy P2P = n, (bez czujnika parownika: odszranianie czasowe) określa czas trwania odszraniania, gdy P2P = y (odszranianie temperaturowe) określa maksymalny czas trwania odszraniania. dsd Opóźnienie odszraniania: ( 0 99min) Funkcja przydatna, gdy konieczne jest określenie równych momentów rozpoczęcia odszraniania dla ograniczenia ogrzania układu wielu parowników. dfd Ekran podczas odszraniania: (rt = temperatura rzeczywista; it = temperatura na początku odszraniania; SEt = punkt nastawy; def = symbol def ) dad Opóźnienie wyświetlenia temperatury po odszranianiu: (0 255min). Określa maksymalny czas pomiędzy końcem odszraniania, a powrotem ekranu do wyświetlania rzeczywistej temperatury komory chłodniczej. Fdt Czas ociekania: (0 120 min) Okres czasu pomiędzy osiągnięciem temperatury zakończenia odszraniania a powrotem do normlanego trybu regulacji. Ten czas pozwalana na spłynięcie wody z wymiennika, która inaczej może powodować powstawanie lodu na jego powierzchni. dpo Odszranianie przy włączeniu zasilania: (y = niezwłocznie; n = po czasie IdF) daf Opóźnienie odszraniania po cyklu pracy ciągłej: (0 23.5h) czas od cyklu szybkiego mrożenia, a odszranianiem po tym cyklu. WENTYLATORY FnC Tryb pracy wentylatorów: C-n= razem ze sprężarką, wyłączone podczas odszraniania; o-n = tryb ciągły, wyłączone podczas odszraniania; C-Y = jednocześnie ze sprężarkami, włączone w czasie odszraniania; o-y = tryb ciągły, włączone w czasie odszraniania; Fnd Opóźnienie włączenia wentylatorów po odszranianiu: (0 255min) czas pomiędzy zakończeniem odszraniania, a włączeniem wentylatorów. Fct Dyferencjał temperatury zapobiegający krótkim cyklom pracy wentylatora (0 59 C; Fct=0 funkcja wyłączona). Jeśli różnica temperatur pomiędzy parownikiem, a pomieszczeniem jest większa niż wartość Fct wentylatory są włączane. FSt Temperatura wyłączenia wentylatorów: ( C/122 F) nastawa temperatury czujnik parownika, powyżej której wentylatory są wyłączane XR60CX PL m&m r _DXL.doc XR60CX 2/5

3 Fon Czas włączenia wentylatora: (0 15 min) dla Fnc = C_n lub C_y, (wentylator działa wraz ze sprężarką). Określa czas włączenia wentylatora po wyłączeniu sprężarki. Dla Fon =0 oraz FoF 0 wentylatory są zawsze włączone, dla Fon=0 oraz FoF =0 wentylatory są zawsze włączone. FoF Czas wyłączenia wentylatora: (0 15 min) dla Fnc = C_n lub C_y, (wentylator działa wraz ze sprężarką). Określa czas wyłączenia wentylatora po wyłączeniu sprężarki. Dla Fon =0 oraz FoF 0 wentylatory są zawsze włączone, dla Fon=0 oraz FoF =0 wentylatory są zawsze włączone. FAP Wybór czujnika regulacji wentylatorów: np = brak czujnika; P1 = czujnik termostatu; P2 = czujnik parownika; P3 = czujnik konfigurowany; P4 = czujnik w wejściu Hot Key. ALARMY ALC Konfiguracja alarmów temperaturowych: (Ab; re) Ab= temperatura absolutna: alarm temperaturowy jest określony poprzez wartości ALL oraz ALU. re= alarmy temperaturowe są określone względem punktu nastawy. Alarm temperaturowy jest aktywowany, gdy temperatura przekroczy Punkt nastawy + ALU lub Punkt nastawy - ALL. ALU Alarm temperatury maksymalnej: (Punkt nastawy 110 C; Punkt nastawy 230 F) po osiągnięciu temperatury alarm jest aktywowany z uwzględnieniem opóźnienia ALd. ALL Alarm temperatury minimalnej: (-50.0 Punkt nastawy C; F po osiągnięciu temperatury alarm jest aktywowany z uwzględnieniem opóźnienia ALd. AFH Dyferencjał alarmu temperatury/ wznowienie pracy wentylatora: (0,1 25,5 C; 1 45 F) Dyferencjał wyłączenia alarmu temperatury. Używany również do wznowienia pracy wentylatora, gdy zostanie osiągnięta temperatura FSt ALd Opóźnienie alarmu temperaturowego: (0 255 min) opóźnienie czasowe pomiędzy nastaniem warunków alarmowych, a aktywacją alarmu. dao Opóźnienie alarmu temperaturowego przy włączeniu: (od 0.0 min do 23.5h) okres czasu pomiędzy nastaniem warunków alarmowych po włączeniu urządzenia a sygnalizowaniem alarmu. ALARMY TEMPERATURPWE SKRAPLACZA AP2 Wybór czujnika temperatury dla alarmu skraplacza: np = brak; P1 = czujnik termostatu; P2 = czujnik parownika; P3 = czujnik konfigurowany; P4 = czujnik w wejściu Hot Key. AL2 Alarm niskiej temperatury skraplacza: ( C) po osiągnięciu tej temperatury generowany jest alarm LA2 z uwzględnieniem opóźnienia Ad2. Au2 Alarm wysokiej temperatury skraplacza: ( C) po osiągnięciu tej temperatury generowany jest alarm HA2 z uwzględnieniem opóźnienia Ad2. AH2 Dyferencjał wyłączenia alarmu temperatury skraplacza: (0,1 25,5 C; 1 45 F) Ad2 Opóźnienie alarmu temperatury skraplacza: (0 255 min) czas liczony od momentu wykrycia warunków alarmowych do aktywacji sygnału alarmu. da2 Czas wyłączenia alarmu temperatury skraplacza po włączeniu sprężarki: (od 0.0 min do 23.5h, zmiana co 10min) bll Wyłączenie sprężarki przy alarmie niskiej temperatury skraplacza: n = nie: sprężarka działa normalnie; Y = tak, w przypadku wystąpienia alarmu sprężarka jest wyłączana, regulacja/praca jest wznawiana po wyłączeniu alarmu jednak nie wcześniej niż po czasie AC. AC2 Wyłączenie sprężarki przy alarmie wysokiej temperatury skraplacza: n = nie: sprężarka działa normalnie; Y = tak, w przypadku wystąpienia alarmu sprężarka jest wyłączana, regulacja/praca jest wznawiana po wyłączeniu alarmu jednak nie wcześniej niż po czasie AC. WEJŚCIE CYFROWE i1p Polaryzacja wejść cyfrowych: op: wejście cyfrowe aktywne, gdy zestyk rozwarty; CL: wejście cyfrowe aktywne, gdy zestyk zwarty. i1f Konfiguracja wejść cyfrowych: EAL = alarm zewnętrzny: wyświetlenie komunikatu EA ; bal = alarm poważny, wyświetlenie komunikatu CA. PAL = alarm presostatu, wyświetlenie komunikatu CA ; dor = czujnik otwarcia drzwi; def = aktywacja odszraniania; AUS = nie aktywne; Htr = odwrócenie obiegu (chłodzenie-grzanie); Fan = nie ustawiać takiej wartości; ES = oszczędzanie energii. did (0 255 min) dla i1f= EAL lub i1f = bal opóźnienie alarmu wejścia cyfrowego: opóźnienie pomiędzy wykryciem alarmu, a jego sygnalizowaniem. dla i1f = dor: opóźnienie sygnalizacji alarmu otwartych drzwi dla i1f = PAL: czas dla zliczania interwencji presostatu: Czas dla zliczania ilości interwencji presostatu. nps Ilość interwencji presostatu: (0 15) Ilość interwencji presostatu w czasie określonym przez did, po których następuje aktywacja alarmu (I2F= PAL). Jeśli ilość aktywacji nps w czasie did zostanie osiągnięta, należy wyłączyć i włączyć sterownik, aby powrócić do normalnego trybu regulacji. odc Status sprężarki i wentylatora przy otwartych drzwiach: no = bez zmian; Fan = wył. wentylatorów; CPr = wył. sprężarki; F_C = wyłączenie sprężarki i wentylatorów. rrd Restart wyjść po alarmie doa: no = alarm doa nie ma wpływu na stan wyjść; yes = dla alarmu doa następuje reset wyjść; HES Wzrost temperatury podczas aktywności funkcji oszczędzania energii: (-30,0 C 30,0 C/ F) ustalenie wzrostu temperatury pracy podczas włączonej funkcji oszczędzania energii. INNE Adr Adres sieciowy (1 244): Identyfikuje sterownik podłączony do sieci nadzoru i monitoring ModBUS. PbC Typ czujnika: pozwala na określenie typu użytego czujnika: PbC= czujnik PBC, ntc= czujnik NTC. onf Aktywacja przycisku włącz/wyłącz: nu = wyłączone; off = włączony; ES = nie ustawiać tej wartości. dp1 Wyświetlanie pomiaru czujnika regulacji dp2 Wyświetlanie pomiaru czujnika parownika dp3 wyświetlanie pomiaru trzeciego czujnika temperatury opcjonalnie. dp4 Wyświetlanie pomiaru czwartego czujnika temperatury. rse Rzeczywisty punkt nastawy: (tylko do odczytu), wyświetlenie wartości temperatury pracy (punktu nastawy) używanego dla funkcji oszczędzania energii oraz cyklu pracy ciągłej. rel Wersja oprogramowania dla użytku wewnętrznego. Ptb Tabela kodów parametrów: tylko do odczytu. 8. WEJŚCIE CYFROWE (AKTYWNE JEŚLI P3P = N) Beznapięciowe wejście cyfrowe jest programowalnymi w zależności od konfiguracji parametru i1f. 8.1 CZUJNIK OTWARCIA DRZWI (i1f = dor) Określa status otwarcia drzwi i status powiązanego wyjścia przekaźnikowego uzależnionego od parametru odc : no = normalny (każda zmiana); Fan = wył. wentylatorów; CPr = wył. sprężarki; F_C = wyłączenie sprężarki i wentylatorów. Przy otwarciu drzwi, po upłynięciu czasu opóźnienia did, aktywowany jest alarm otwartych drzwi, the na ekranie pojawia się komunikat da regulacja jest wznawiana, jeśli rtr=yes. Alarm jest wyłączany jednocześnie z dezaktywacją wejścia cyfrowego. Przy otwartych drzwiach wyłączone są alarmy wysokiej i niskiej temperatury. 8.2 ALARM OGÓLNY (i1f = EAL) Po nastąpieniu aktywacji wejścia cyfrowego alarmu zewnętrznego i odliczeniu czasu opóźnienia alarmu did aktywowany jest alarm EAL. Nie zmienia się status wyjść. Alarm jest wyłączany jednocześnie z dezaktywacją wejścia cyfrowego. 8.3 POWAŻNY ALARM (i1f = bal) Po nastąpieniu aktywacji wejścia cyfrowego alarmu zewnętrznego i odliczeniu czasu opóźnienia alarmu did aktywowany jest alarm CA. Wyjścia przekaźnikowe są wyłączane. Alarm jest wyłączany jednocześnie z dezaktywacją wejścia cyfrowego. 8.4 PRESOSTAT (i1f = PAL) Jeśli podczas czasu określonego przez did ilość aktywacji presostatu osiągnie wartość parametru nps pojawi się informacja o alarmie CA. Następuje zatrzymanie regulacji i sprężarki. Gdy wejście cyfrowe jest aktywne sprężarka jest zawsze wyłączona. Jeśli ilość aktywacji nps w czasie did zostanie osiągnięta, należy wyłączyć i włączyć sterownik, aby powrócić do normalnego trybu regulacji. 8.5 ROZPOCZĘCIE ODSZRANIANIA (i1f = dfr) Powoduje rozpoczęcie odszraniania, jeśli są spełnione warunki. Powrót do normalnej regulacji po zakończeniu odszraniania następuje, jeśli wejście będzie nie aktywne, w innym razie sterownik odlicza czas zabezpieczenia MdF. 8.6 ODWRÓCENIE TRYBU DZIAŁANIA: CHŁODZENIE/GRZANIE (i1f = Htr) Funkcja pozwala na odwrócenie logiki regulacji sterownika: z chłodzenia na ogrzewanie i odwrotnie. 8.7 OSZCZĘDZANIE ENERGII (i1f = ES) Funkcja oszczędzania energii pozwalana na zamianę wartości temperatury pracy, która jest liczona jako aktualny punkt nastawy + wartość parametru HES. Funkcja jest włączona, gdy wejście cyfrowe jest aktywne. 8.8 POLARYZACJA WEJŚĆ CYFROWYCH Polaryzacja wejść cyfrowych zależy od parametru i1p. i1p=cl: wejścia aktywne, gdy zestyk zwarty. i1p=op: wejścia aktywne, gdy zestyk otwarty 9. TTL SIEĆ SZEREGOWA DLA SYSTEMÓW MONITORINGU Sieć szeregowa TTL, podłączana poprzez złącze HOT KEY, pozwala za pośrednictwem zewnętrznego konwertera TTL/RS485, XJ485-CX, na podłączenie sterownika do system monitoring ModBUS-RTU kompatybilnego z X-WEB500/3000/ OPCJONALNE WYJŚCIE X-REP Opcjonalnie można podłączyć wyjście X-REP za pośrednictwem złącza, HOY KEY. Wykorzystanie wyjścia X-REP uniemożliwia podłączenie do sieci szeregowej. Do podłączenia X-REP do sterownika, należy użyć złączy: CAB-51F(1m), CAB-52F(2m), CAB- 55F(5m) 11. MONTAŻ 12. POŁĄCZENIA ELEKTRYCZNE Sterownik XR60CX powinien być montowany na pionowym panelu w otworze o wymiarach 29x71mm i mocowany przy użyciu dedykowanych uchwytów. Zakres temperatury gwarantujący poprawną pracę to 0 do 60 0 C. Należy unikać montażu w miejscach gdzie występują silne wibracje, agresywne gazy, nadmierne zabrudzenie lub wysoka wilgotność. Te same zalecenia należy stosować do montażu czujników. Należy zapewnić swobodny przepływ powietrza przez otwory chłodzące. Sterownik jest wyposażony w terminal zacisków śrubowych pozwalający na podłączanie przewodów o przekroju do 2,5 mm 2. Przed podłączeniem przewodów należy upewnić się, że są zgodne z wymaganiami dla sterownika. Przewody zasilania należy układać oddzielnie od przewodów sygnałowych i przewodów wyjść. Nie należy przekraczać maksymalnej dozwolonej długości przewodu dla każdego z przekaźników, w przypadku dużych obciążeń należy użyć przekaźników zewnętrznych PODŁĄCZENIE CZUJNIKÓW Czujniki powinny być montowane bańkami pomiarowymi do góry, aby zapobiec ich uszkodzeniu w wyniku penetracji wilgocią. Zalecane jest umieszczenie czujnika termostatu z dala od strumienia przepływającego powietrza, aby poprawnie mierzyć wartość temperatury w pomieszczeniu. Czujnik temperatury parownika należy umieścić na wymienniku w najzimniejszym jego miejscu, gdzie formuje się najwięcej lodu, z dala od grzałek elektrycznych oraz miejsca najcieplejszego podczas odszraniania, co zapobiegnie zbyt wczesnemu przerwaniu procesu odszraniania. 13. UŻYCIE NARZĘDZIA HOT KEY 13.1 JAK ZAPROGRAMOWAĆ HOT KEY ZE STEROWNIKA (WGRANIE) 1. Zaprogramuj jeden sterownik za pośrednictwem klawiatury. 2. Przy włączonym sterowniku podłącz HOT KEY i naciśnij przycisk o; pojawi się komunikat "upl" następnie migający komunikat End 3. Naciśnij SET komunikat End przestanie migać. 4. Wyłącz sterownik, odłącz HOT KEY, a następnie włącz ponownie sterownik. UWAGA: pojawienie się komunikatu Err oznacza błąd programowania. W takim wypadku należy ponownie nacisnąć przycisk o, aby ponownie rozpocząć programowanie lub odłączyć Hot key w celu zakończenia czynności XR60CX PL m&m r _DXL.doc XR60CX 3/5

4 13.2 JAK ZAPROGRAMOWAĆ STEROWNIK PRZY UŻYCIU HOT KEY (ZGRANIE) 1. Wyłącz sterownik. 2. Podłącz zaprogramowany Hot Key do złącza 5 - pinowego, następnie włącz sterownik. 3. Nastąpi automatyczne wgranie parametrów HOT KEY do pamięci sterownika, pojawią się migające komunikaty dol oraz End. 4. Po 10 sek sterownik wznowi działanie przy uwzględnieniu nowo wgranych parametrów. 5. Odłącz Hot Key. UWAGA: pojawienie się komunikatu Err oznacza błąd programowania. W takim wypadku należy ponownie nacisnąć przycisk o, aby ponownie rozpocząć programowanie lub odłączyć Hot key w celu zakończenia czynności. 14. SYGNAŁY ALARMOWE Kod alarmu Przyczyna Stan wyjść P1 Błąd czujnika pomieszczenia Wyjście sprężarki w zależności od Con oraz COF P2 Błąd czujnika parownika Odszranianie sterowane czasowo P3 Błąd trzeciego czujnika Wyjścia bez zmian P4 Błąd czwartego czujnika Wyjścia bez zmian HA Alarm temperatury maksymalnej Wyjścia bez zmian LA Alarm temperatury minimalnej Wyjścia bez zmian "HA2" Wysoka temperatura skraplacza W zależności od parametru Ac2 "LA2" Niska temperatura skraplacza W zależności od parametru bll da Otwarte drzwi Restart sprężarki i wentylatorów EA Alarm zewnętrzny Wyjścia bez zmian CA Poważny alarm zewnętrzny (i1f=bal) Wyłączenie wszystkich wyjść CA Alarm presostatu (i1f=pal) Wyłączenie wszystkich wyjść 14.1 ZAKOŃCZENIE ALARMÓW Alarmy czujników P1, P2, P3 oraz P4 są aktywowane po kliku sekundach od nastąpienia błędu powiązanego czujnika, automatycznie są wyłączone, gdy czujnik powróci do normalnej pracy. Przed wymianą czujnika należy sprawdzić poprawność podłączenia. Alarmy temperaturowe HA LA HA2 LA2 są wyłączane automatycznie po powrocie temperatury do normalnych wartości. Alarmy EA oraz CA (dla i1f=bal) są wyłączane po dezaktywacji danego wejścia cyfrowego. Alarm CA (dla i1f=pal) zakańcza się jedynie przez wyłączenie i ponowne włączenie sterownika POZOSTAŁE KOMUNIKATY Pon PoF nop noa Odblokowanie klawiatury. Zablokowanie klawiatury W trybie programowania: brak parametrów w poziomie programowania Pr1 Na wyświetlaczu dla wyboru czujnika dp2, dp3, dp4: dany czujnik nie jest podłączony Brak zapisanych alarmów. 15. DANE TECHNICZNE Materiał obudowy: samogasnące tworzywo ABS. Obudowa: XR60CX front 32x74 mm; głębokość 60mm; Montaż: XR60CX montaż w panelu w otworze 71x29mm Stopień ochrony: IP20; Stopień ochrony dla frontu: XR60CX IP65 Podłączenia: zaciski śrubowe dla przewodów 2,5 mm 2. Zasilanie: w zależności od modelu: 12Vac/dc, ±10%; 24Vac/dc, ±10%; 230Vac ±10%, 50/60Hz, 110Vac ±10%, 50/60Hz Pobór mocy: 3VA maksymalnie Wyświetlacz: 3 cyfrowy, czerwone diody LED, wysokość 14,2 mm; Wejścia: do 4 sond NTC lub PTC. Wejście cyfrowe: beznapięciowe Przekaźniki wyjść: sprężarka SPST 8(3) A, 250Vac; SPST 16(6)A 250Vac lub 20(8)A 250Vac odszranianie: SPDT 8(3) A, 250Vac wentylator: SPST 8(3) A, 250Vac lub SPST 5(2) A Gromadzenie danych: pamięć stała (EEPROM). Typ działania: 1B; Stopień zanieczyszczenia: 2;klasa oprogramowania: A.; Impulsowe napięcie znamionowe: 2500V; Kategoria przepięciowa: II Temperatura pracy: 0 60 C; Temperatura składowania: C. Wilgotność względna: 20 85% (bez kondensacji) Zakres pomiaru i regulacji: NTC C ( F) PTC: C ( F) Rozdzielczość: 0,1 C lub 1 C lub 1 F (wybieralne). Dokładność (dla 25 C): ±0,7 C ±1 16. PODŁĄCZENIA Podłączenie X-REP wyklucza podłączenie do sieci TTL. Podłączenie dostępne w następujących modelach: XR60CX- xx2xx, XR60CX xx3xx; 16.1 XR60CX 8A LUB 16A PRZEK. SPRĘŻ. - 12VAC/DV LUB 24 VAC/DV 16A 8(3)A Def Fan Comp 8 Hot Key/IV probe/ TTL or X-REP output Uwaga: Przekaźnik sprężarki 8(3)A lub 16(6)A w zależności od modelu. Zasilanie 24Vac: podłączone do zacisków 7 oraz XR60CX 8A LUB 16A PRZEK. SPRĘŻ VAC LUB 230 VAC 16A 8(3)A Def Fan Comp 7 Hot Key/IV probe/ TTL or X-REP output 16.3 XR60C 20A PRZEK. SPRĘŻ VAC LUB 230 VAC 20A 5(1)A 20(8)A250V~ Fan Comp 7 8 Hot Key/IV probe Def TTL or. X-REP output 17. FABRYCZNE WARTOŚCI PARAMETRÓW Uwaga: Przekaźnik sprężarki 8(3)A lub 16(6)A w zależności od modelu. Zasilanie 120Vac: podłączone do zacisków 6 oraz 7. Zasilanie 120Vac: podłączone do zacisków 5 oraz 6. Kod Nazwa Zakres C/ F Set Punkt nastawy LS US Hy Dyferencjał 0, C/ F 2.0 Pr1 LS Minimalny punkt nastawy -50 C SET/-58 F SET Pr2 US Maksymalny punkt nastawy SET 110 C/ SET 230 F 110 Pr2 Ot Kalibracja czujnika termostatu C / F 0.0 Pr1 P2P Obecność czujnika parownika n= brak; Y= obecny Y Pr1 OE Kalibracja czujnika parownika C / F 0.0 Pr2 P3P Obecność trzeciego czujnika n= brak; Y= obecny O3 Kalibracja trzeciego czujnika C / F 0 Pr2 P4P Obecność czwartego czujnika n= brak; Y= obecny O4 Kalibracja czwartego czujnika C / F 0 Pr2 OdS Opóźnienie aktywacji wyjść po min uruchomieniu 0 Pr2 AC Opóźnienie ponownego uruchomienia 0 50 min 1 Pr1 rtr Procentowy udział w regulacji P1-P (100=P1, 0=P2) 100 Pr2 CCt Czas trwania cyklu pracy ciągłej h 0.0 Pr2 CCS Temperatura cyklu pracy ciągłej ( ,0 C) ( F) -5 Pr2 COn Czas działania spręż. przy błędzie sondy min 15 Pr2 COF Czas wył. spręż. przy błędzie sondy min 30 Pr2 CF Jednostki pomiaru temperatury C F C Pr2 res Rozdzielczość in= całkowita; de= z miejscem dziesiętnym de Pr1 Lod Wyświetlanie czujnika P1;P2 P1 Pr2 red 2 Wyświetlacz X-REP P1 - P2 - P3 - P4 - SEt - dtr P1 Pr2 dly Opóźnienie wyświetlania temperatury min (10 sec.) 0 Pr2 dtr Wyśw. udziału procentowy, sond P1-P Pr2 tdf Typ odszraniania EL= grzałką; in= gorącym gazem EL Pr1 dfp Czujnik zakończenia odszraniania np; P1; P2; P3; P4 P2 Pr2 dte Temperatura końca odszraniania C 8 Pr1 IdF Interwał odszraniania ore 6 Pr1 MdF Maks długość odszraniania min 30 Pr1 dsd Opóźnienie startu odszraniania 0 99min 0 Pr2 dfd Wyświetlanie podczas odszraniania rt, it, SEt, DEF it Pr2 dad Maks opóźnienie wyśw. po odszranianiu min 30 Pr2 Fdt Czas ociekania min 0 Pr2 dpo Pierwsze odszranianie po uruchomieniu n= po czasie IdF; y= niezwłocznie. daf Opóźnienie odszraniania po szybkim 0 23h e 50 chłodzeniu 0.0 Pr2 Fnc Tryb pracy wentylatora C-n, o-n, C-y, o-y o-n Pr1 Fnd Opóźnienie wentylatora po odszranianiu 0 255min 10 Pr1 Fct Różnica temperatury dla wymuszenia 0 50 C włączenia wentylatora 10 Pr2 FSt Temperatura zatrzymania wentylatora C/ F 2 Pr1 Fon Czas wł. wentylatora dla wył. sprężarki 0 15 (min.) 0 Pr2 FoF Czas wył. wentylatora dla wył. sprężarki 0 15 (min.) 0 Pr2 FAP Wybór czujnika regulacji wentylatorów np; P1; P2; P3; P4 P2 Pr2 ALc Konfiguracja alarmu temperatury re= w odniesieniu do pkt nastawy; Ab = wartości absolutne Ab Pr2 ALU Alarm temperatury maksymalnej Set C; Set 230 F 110 Pr1 ALL Alarm temperatury minimalnej C Set/ -58 F Set Pr1 AFH Dyferencjał wyłączenia alarmu temp. (0,1 C 25,5 C) (1 F 45 F) 1 Pr2 ALd Opóźnienie alarmu temperatury min 15 Pr2 dao Opóźnienie alarmu temperatury po 0 23h e 50 uruchomieniu 1.3 Pr2 AP2 Czujnik alarmu temperatury skraplacza np; P1; P2; P3; P4 P4 Pr2 AL2 Alarm niskiej temperatury skraplacza ( C) ( F) -40 Pr2 AU2 Alarm wysokiej temperatury skraplacza ( C) ( F) 110 Pr XR60CX PL m&m r _DXL.doc XR60CX 4/5

5 Dyferencjał wyłączenia alarmu AH2 temperatury skraplacza [0,1 C 25,5 C] [1 F 45 F] 5 Pr2 Ad2 Opóźnienie alarmu temperatury (min.), 255=nU 15 Pr2 Opóźnienie alarmu temperatury po da2 uruchomieniu h 50 1,3 Pr2 Wyłączenie sprężarki, przy alarmie bll niskiej temp skraplacza n(0) - Y(1) Wyłączenie sprężarki, przy alarmie AC2 wysokiej temp skraplacza n(0) - Y(1) i1p Polaryzacja wejścia cyfrowego op= otwarte; CL= zamknięte cl Pr1 i1f Konfiguracja wejścia cyfrowego EAL, bal, PAL, dor; def; Htr, AUS dor Pr1 did Opóźnienie alarmu wejścia cyfrowego 0 255min 15 Pr1 Nps Ilość interwencji presostatu Pr2 odc Status wentylatora i sprężarki dla no; Fan; CPr; F_C otwartych drzwi F-c Pr2 rrd Wznowienie regulacji - alarm otwartych n Y drzwi y Pr2 HES Dyferencjał dla oszczędzania energii (-30 C 30 C) (-54 F 54 F) 0 Pr2 PbC Typ czujnika Ptc; ntc 1 Pr2 Adr Adres sieciowy Pr2 onf Aktywacja przycisku on/off nu, off; ES ntc Pr1 dp1 Wyświetlenie czujnika komory -- nu Pr2 dp2 Wyświetlenie czujnika parownika Pr1 dp3 Wyświetlenie czujnika Pr1 dp4 Wyświetlenie czujnika Pr1 rse Wartość nastawy punktu pracy aktualna nastawa -- Pr2 rel Wersja oprogramowania Pr2 Ptb Mapa kodów Pr2 2 Tylko dla modeli XR60CX xx2xx, XR60CX xx3xx; XR60CX PL m&m r _DXL.doc XR60CX 5/5
