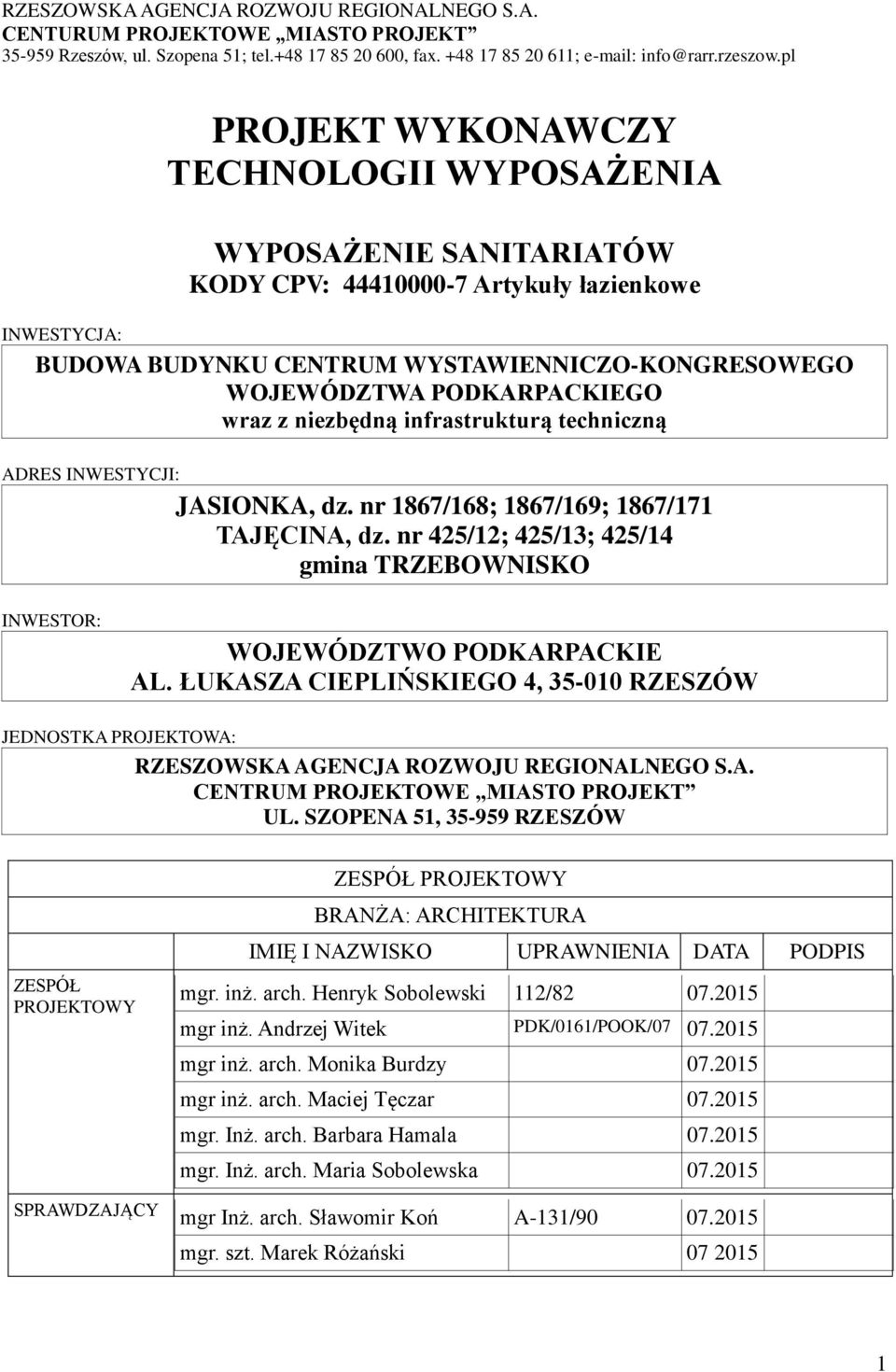

1 RZESZOWSKA AGENCJA ROZWOJU REGIONALNEGO S.A. CENTURUM PROJEKTOWE MIASTO PROJEKT Rzeszów, ul. Szopena 51; tel , fax ; PROJEKT WYKONAWCZY TECHNOLOGII WYPOSAŻENIA WYPOSAŻENIE SANITARIATÓW KODY CPV: Artykuły łazienkowe INWESTYCJA: BUDOWA BUDYNKU CENTRUM WYSTAWIENNICZO-KONGRESOWEGO WOJEWÓDZTWA PODKARPACKIEGO wraz z niezbędną infrastrukturą techniczną ADRES INWESTYCJI: JASIONKA, dz. nr 1867/168; 1867/169; 1867/171 TAJĘCINA, dz. nr 425/12; 425/13; 425/14 gmina TRZEBOWNISKO INWESTOR: WOJEWÓDZTWO PODKARPACKIE AL. ŁUKASZA CIEPLIŃSKIEGO 4, RZESZÓW JEDNOSTKA PROJEKTOWA: RZESZOWSKA AGENCJA ROZWOJU REGIONALNEGO S.A. CENTRUM PROJEKTOWE MIASTO PROJEKT UL. SZOPENA 51, RZESZÓW ZESPÓŁ PROJEKTOWY ZESPÓŁ PROJEKTOWY BRANŻA: ARCHITEKTURA IMIĘ I NAZWISKO UPRAWNIENIA DATA PODPIS mgr. inż. arch. Henryk Sobolewski 112/ mgr inż. Andrzej Witek PDK/0161/POOK/ mgr inż. arch. Monika Burdzy mgr inż. arch. Maciej Tęczar mgr. Inż. arch. Barbara Hamala mgr. Inż. arch. Maria Sobolewska SPRAWDZAJĄCY mgr Inż. arch. Sławomir Koń A-131/ mgr. szt. Marek Różański

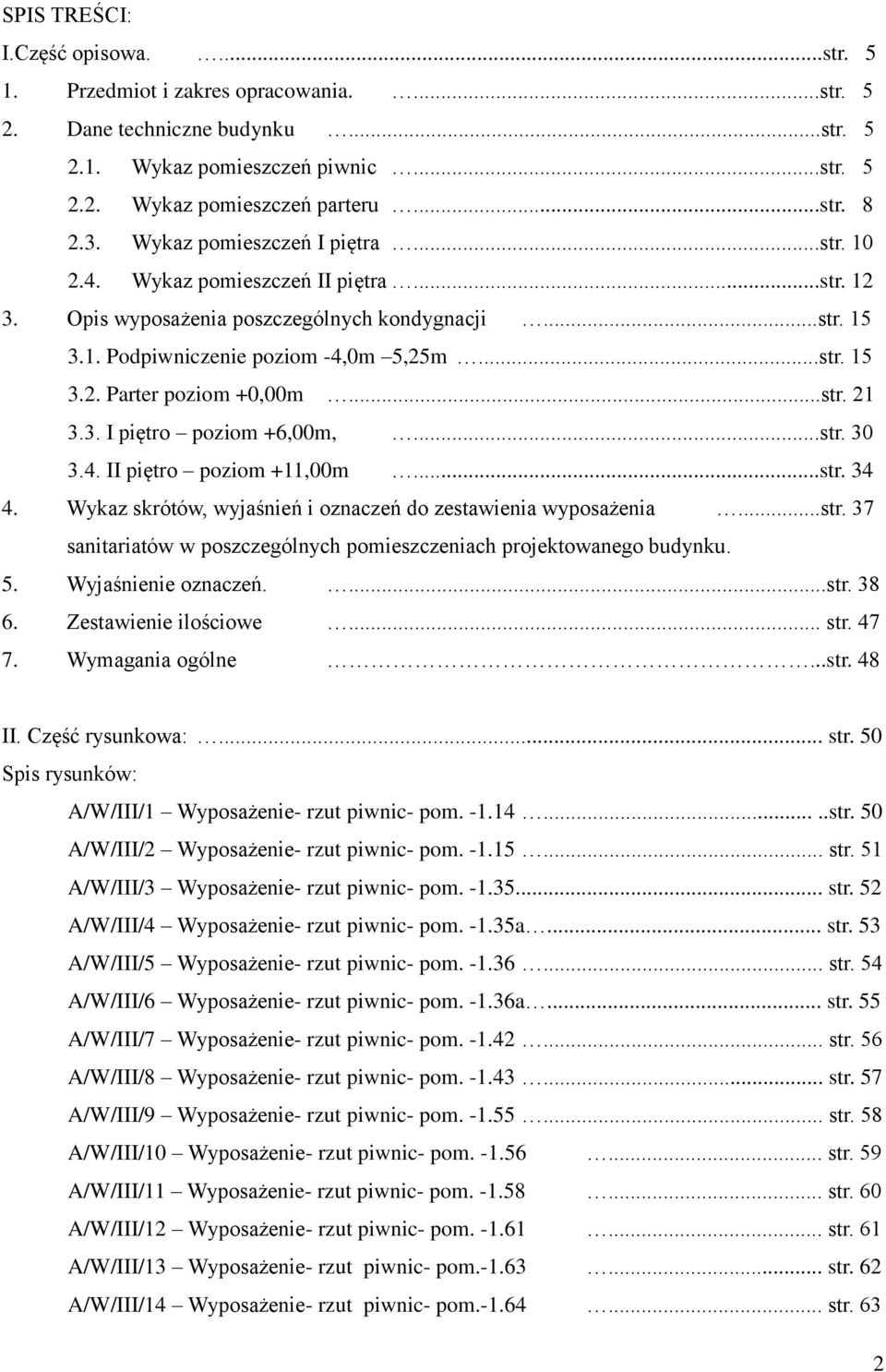

2 SPIS TREŚCI: I.Część opisowa....str Przedmiot i zakres opracowania....str Dane techniczne budynku...str Wykaz pomieszczeń piwnic...str Wykaz pomieszczeń parteru...str Wykaz pomieszczeń I piętra...str Wykaz pomieszczeń II piętra...str Opis wyposażenia poszczególnych kondygnacji...str Podpiwniczenie poziom -4,0m 5,25m...str Parter poziom +0,00m...str I piętro poziom +6,00m,...str II piętro poziom +11,00m...str Wykaz skrótów, wyjaśnień i oznaczeń do zestawienia wyposażenia...str. 37 sanitariatów w poszczególnych pomieszczeniach projektowanego budynku. 5. Wyjaśnienie oznaczeń....str Zestawienie ilościowe... str Wymagania ogólne...str. 48 II. Część rysunkowa:... str. 50 Spis rysunków: A/W/III/1 Wyposażenie- rzut piwnic- pom str. 50 A/W/III/2 Wyposażenie- rzut piwnic- pom str. 51 A/W/III/3 Wyposażenie- rzut piwnic- pom str. 52 A/W/III/4 Wyposażenie- rzut piwnic- pom a... str. 53 A/W/III/5 Wyposażenie- rzut piwnic- pom str. 54 A/W/III/6 Wyposażenie- rzut piwnic- pom a... str. 55 A/W/III/7 Wyposażenie- rzut piwnic- pom str. 56 A/W/III/8 Wyposażenie- rzut piwnic- pom str. 57 A/W/III/9 Wyposażenie- rzut piwnic- pom str. 58 A/W/III/10 Wyposażenie- rzut piwnic- pom str. 59 A/W/III/11 Wyposażenie- rzut piwnic- pom str. 60 A/W/III/12 Wyposażenie- rzut piwnic- pom str. 61 A/W/III/13 Wyposażenie- rzut piwnic- pom str. 62 A/W/III/14 Wyposażenie- rzut piwnic- pom str. 63 2

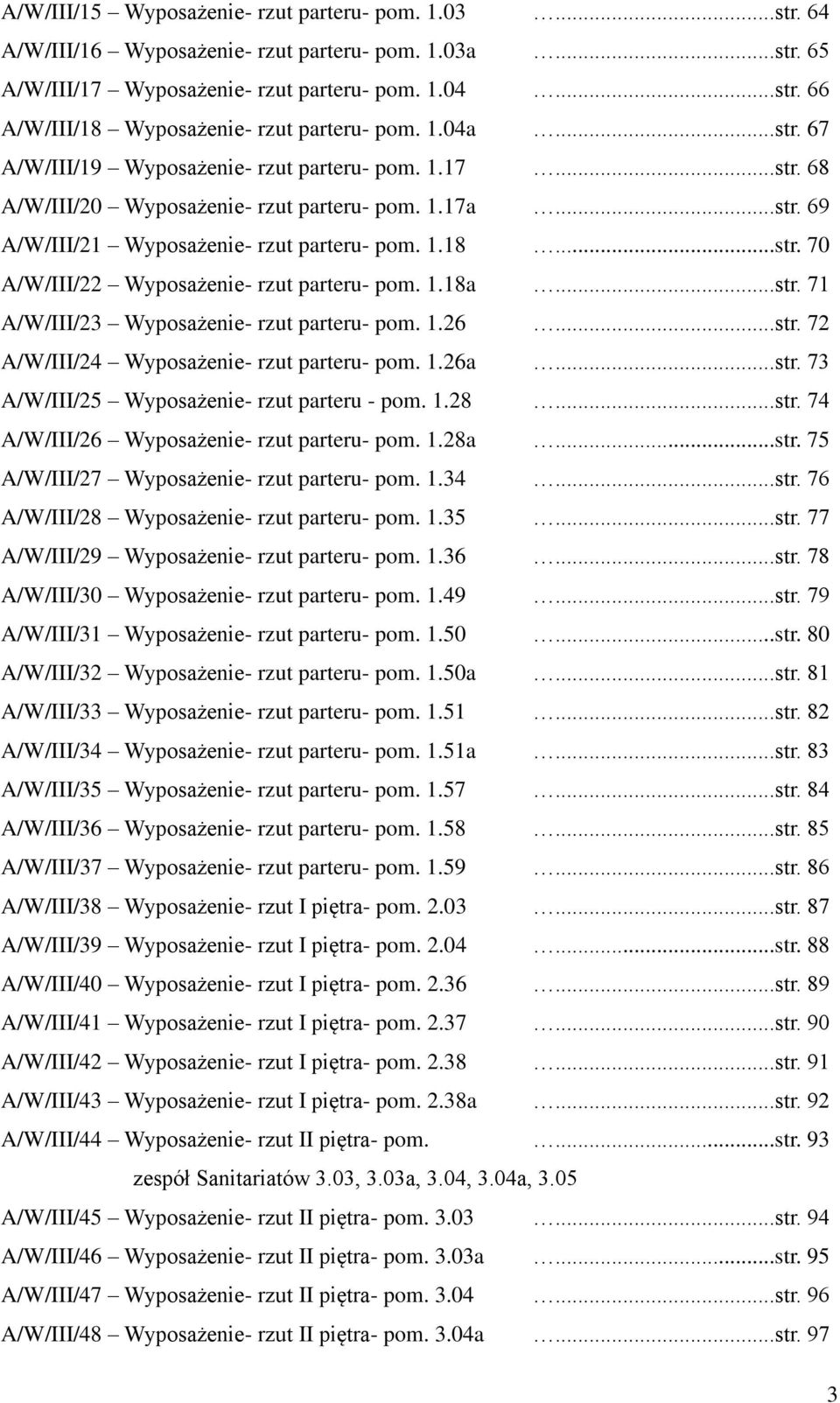

3 A/W/III/15 Wyposażenie- rzut parteru- pom str. 64 A/W/III/16 Wyposażenie- rzut parteru- pom. 1.03a...str. 65 A/W/III/17 Wyposażenie- rzut parteru- pom str. 66 A/W/III/18 Wyposażenie- rzut parteru- pom. 1.04a...str. 67 A/W/III/19 Wyposażenie- rzut parteru- pom str. 68 A/W/III/20 Wyposażenie- rzut parteru- pom. 1.17a...str. 69 A/W/III/21 Wyposażenie- rzut parteru- pom str. 70 A/W/III/22 Wyposażenie- rzut parteru- pom. 1.18a...str. 71 A/W/III/23 Wyposażenie- rzut parteru- pom str. 72 A/W/III/24 Wyposażenie- rzut parteru- pom. 1.26a...str. 73 A/W/III/25 Wyposażenie- rzut parteru - pom str. 74 A/W/III/26 Wyposażenie- rzut parteru- pom. 1.28a...str. 75 A/W/III/27 Wyposażenie- rzut parteru- pom str. 76 A/W/III/28 Wyposażenie- rzut parteru- pom str. 77 A/W/III/29 Wyposażenie- rzut parteru- pom str. 78 A/W/III/30 Wyposażenie- rzut parteru- pom str. 79 A/W/III/31 Wyposażenie- rzut parteru- pom str. 80 A/W/III/32 Wyposażenie- rzut parteru- pom. 1.50a...str. 81 A/W/III/33 Wyposażenie- rzut parteru- pom str. 82 A/W/III/34 Wyposażenie- rzut parteru- pom. 1.51a...str. 83 A/W/III/35 Wyposażenie- rzut parteru- pom str. 84 A/W/III/36 Wyposażenie- rzut parteru- pom str. 85 A/W/III/37 Wyposażenie- rzut parteru- pom str. 86 A/W/III/38 Wyposażenie- rzut I piętra- pom str. 87 A/W/III/39 Wyposażenie- rzut I piętra- pom str. 88 A/W/III/40 Wyposażenie- rzut I piętra- pom str. 89 A/W/III/41 Wyposażenie- rzut I piętra- pom str. 90 A/W/III/42 Wyposażenie- rzut I piętra- pom str. 91 A/W/III/43 Wyposażenie- rzut I piętra- pom. 2.38a...str. 92 A/W/III/44 Wyposażenie- rzut II piętra- pom....str. 93 zespół Sanitariatów 3.03, 3.03a, 3.04, 3.04a, 3.05 A/W/III/45 Wyposażenie- rzut II piętra- pom str. 94 A/W/III/46 Wyposażenie- rzut II piętra- pom. 3.03a...str. 95 A/W/III/47 Wyposażenie- rzut II piętra- pom str. 96 A/W/III/48 Wyposażenie- rzut II piętra- pom. 3.04a...str. 97 3

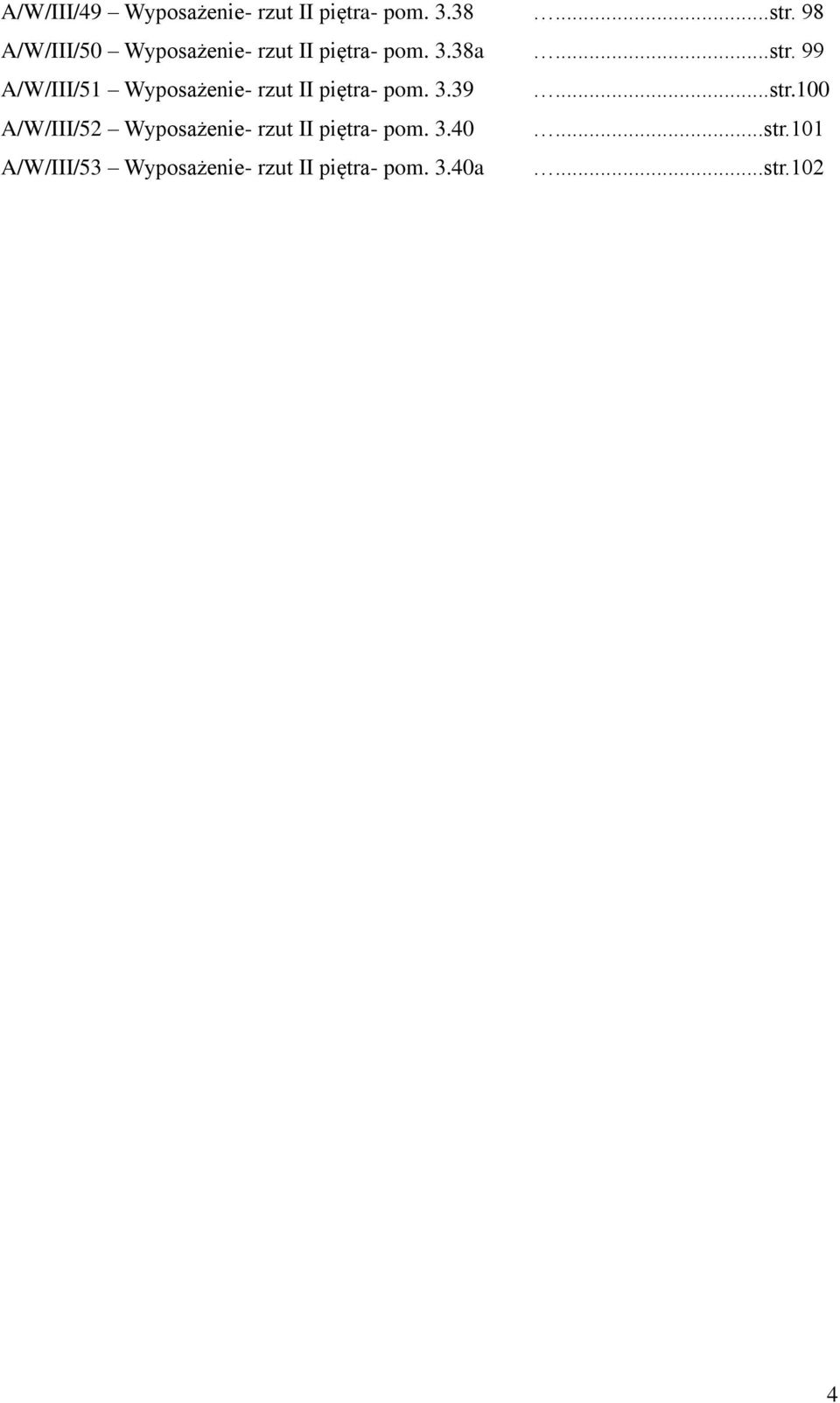

4 A/W/III/49 Wyposażenie- rzut II piętra- pom str. 98 A/W/III/50 Wyposażenie- rzut II piętra- pom. 3.38a...str. 99 A/W/III/51 Wyposażenie- rzut II piętra- pom str.100 A/W/III/52 Wyposażenie- rzut II piętra- pom str.101 A/W/III/53 Wyposażenie- rzut II piętra- pom. 3.40a...str.102 4

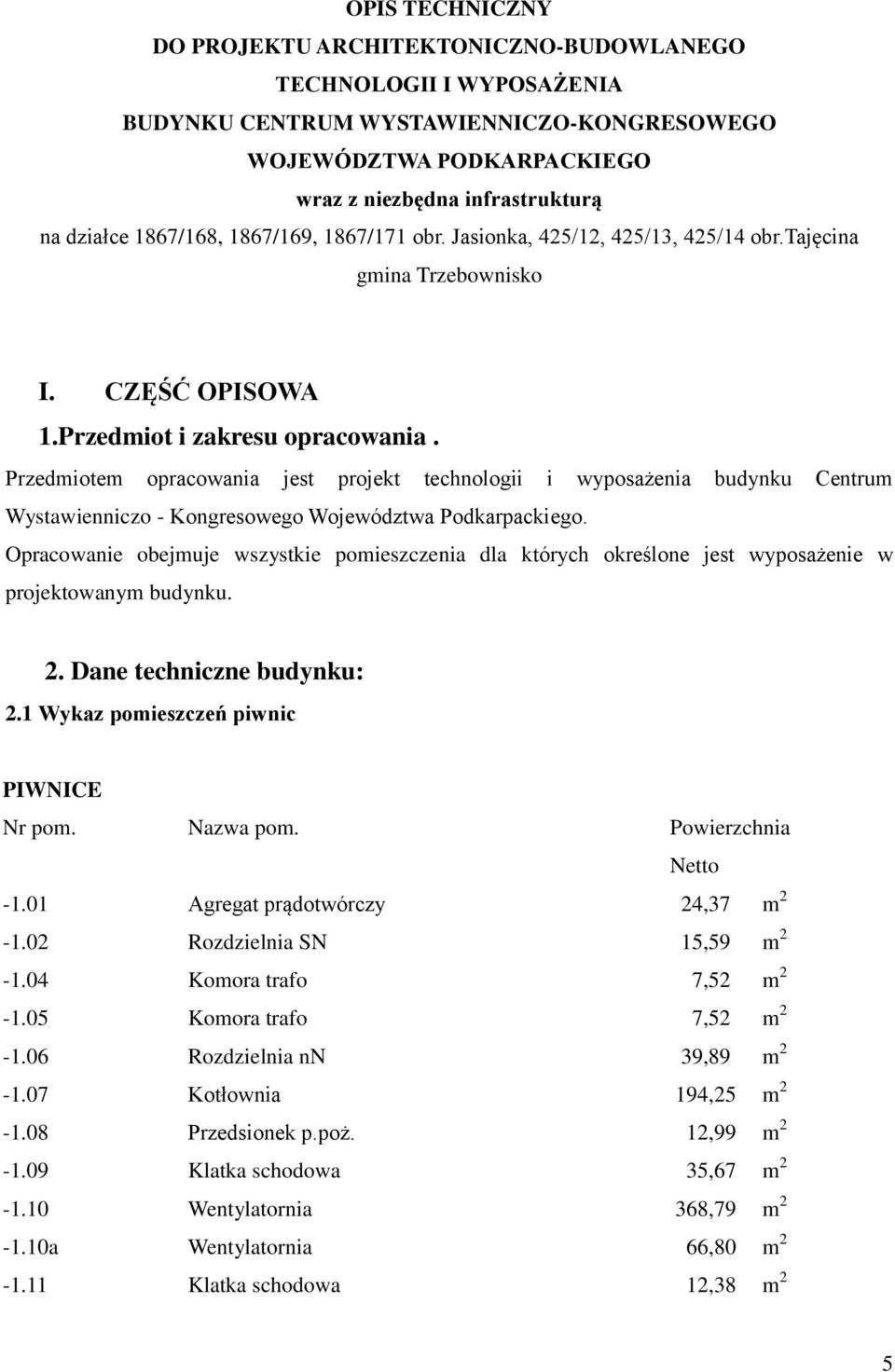

5 OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO TECHNOLOGII I WYPOSAŻENIA BUDYNKU CENTRUM WYSTAWIENNICZO-KONGRESOWEGO WOJEWÓDZTWA PODKARPACKIEGO wraz z niezbędna infrastrukturą na działce 1867/168, 1867/169, 1867/171 obr. Jasionka, 425/12, 425/13, 425/14 obr.tajęcina gmina Trzebownisko I. CZĘŚĆ OPISOWA 1.Przedmiot i zakresu opracowania. Przedmiotem opracowania jest projekt technologii i wyposażenia budynku Centrum Wystawienniczo - Kongresowego Województwa Podkarpackiego. Opracowanie obejmuje wszystkie pomieszczenia dla których określone jest wyposażenie w projektowanym budynku. 2. Dane techniczne budynku: 2.1 Wykaz pomieszczeń piwnic PIWNICE Nr pom. Nazwa pom. Powierzchnia Netto Agregat prądotwórczy 24,37 m Rozdzielnia SN 15,59 m Komora trafo 7,52 m Komora trafo 7,52 m Rozdzielnia nn 39,89 m Kotłownia 194,25 m Przedsionek p.poż. 12,99 m Klatka schodowa 35,67 m Wentylatornia 368,79 m a Wentylatornia 66,80 m Klatka schodowa 12,38 m 2 5

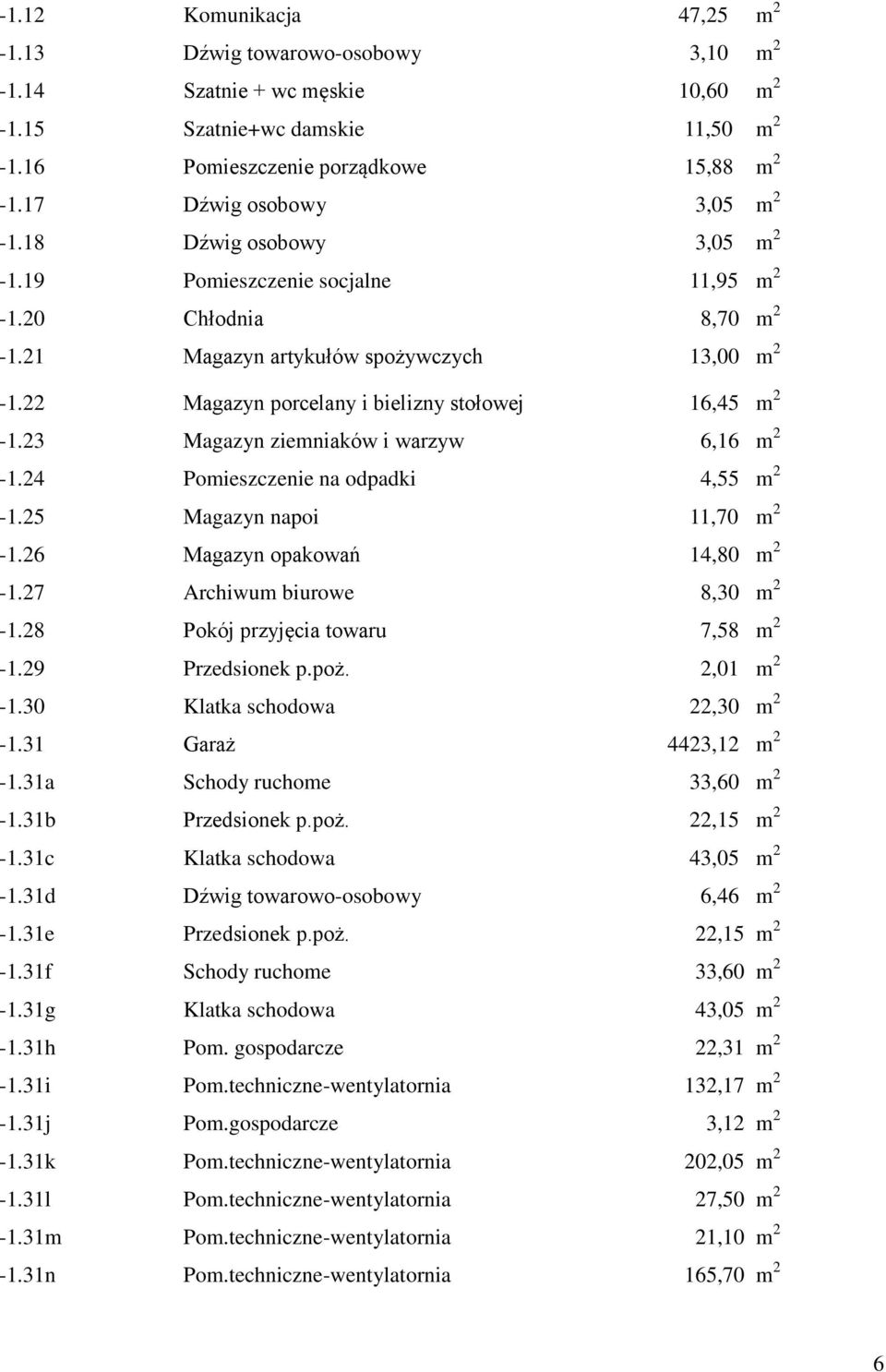

6 -1.12 Komunikacja 47,25 m Dźwig towarowo-osobowy 3,10 m Szatnie + wc męskie 10,60 m Szatnie+wc damskie 11,50 m Pomieszczenie porządkowe 15,88 m Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Pomieszczenie socjalne 11,95 m Chłodnia 8,70 m Magazyn artykułów spożywczych 13,00 m Magazyn porcelany i bielizny stołowej 16,45 m Magazyn ziemniaków i warzyw 6,16 m Pomieszczenie na odpadki 4,55 m Magazyn napoi 11,70 m Magazyn opakowań 14,80 m Archiwum biurowe 8,30 m Pokój przyjęcia towaru 7,58 m Przedsionek p.poż. 2,01 m Klatka schodowa 22,30 m Garaż 4423,12 m a Schody ruchome 33,60 m b Przedsionek p.poż. 22,15 m c Klatka schodowa 43,05 m d Dźwig towarowo-osobowy 6,46 m e Przedsionek p.poż. 22,15 m f Schody ruchome 33,60 m g Klatka schodowa 43,05 m h Pom. gospodarcze 22,31 m i Pom.techniczne-wentylatornia 132,17 m j Pom.gospodarcze 3,12 m k Pom.techniczne-wentylatornia 202,05 m l Pom.techniczne-wentylatornia 27,50 m m Pom.techniczne-wentylatornia 21,10 m n Pom.techniczne-wentylatornia 165,70 m 2 6

7 -1.31o Pom.techniczne-wentylatornia 137,50 m Przedsionek p.poż. 10,05 m a Komunikacja + szatnia 121,40 m b Serwerownia elektryczna i dla automatyki budynku 46,85 m Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Sanitariaty męskie 26,55 m Sanitariaty damskie 22,26 m Pomieszczenie porządkowe 1,71 m Klatka schodowa 22,50 m Szatnia 101,62 m Komunikacja 8,56 m Pomieszczenie na wodomierz 2,82 m Sanitariaty damskie 2,27 m Sanitariaty męskie 2,53 m Szatnia ochrony 3,16 m Szatnia m-d 4,41 m Pomieszczenie socjalne 9,61 m Przedsionek p.poż. 7,94 m Przedsionek p.poż. 12,99 m Klatka schodowa 35,67 m Wentylatornia 207,40 m Wentylatornia 98,50 m Wentylatornia 244,45 m Komunikacja kołowa i piesza 723,25 m 2-1,54 Charakteryzatornia 13,94 m Łazienka 2,74 m Łazienka 2,74 m Charakteryzatornia 13,77 m 2-1,58 Łazienka 6,60 m 2-1,59 Szatnia damska 21,36 m Szatnia męska 21,36 m Łazienka 6,60 m Garderoba solistów damska 13,77 m 2 7

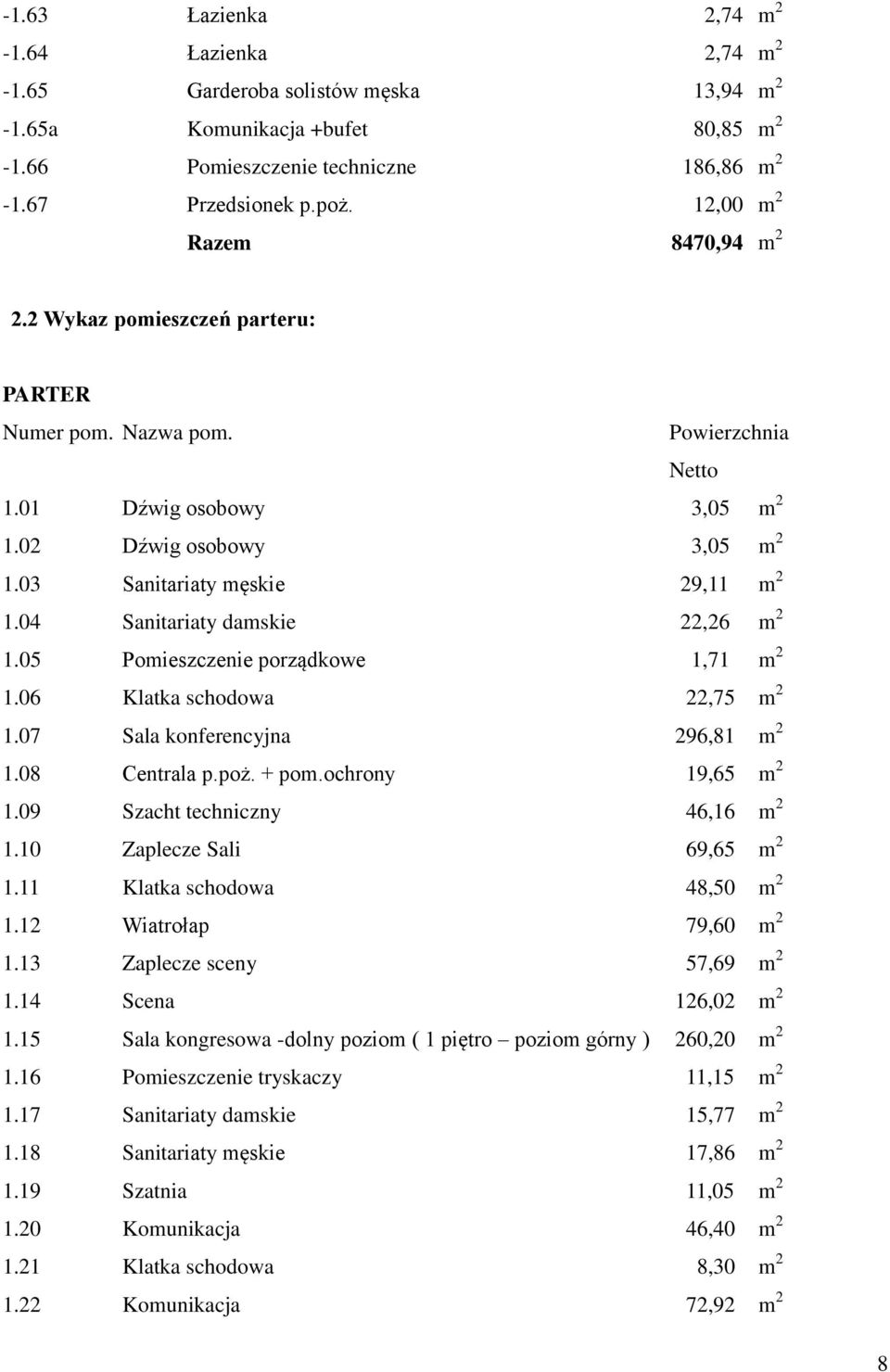

8 -1.63 Łazienka 2,74 m Łazienka 2,74 m Garderoba solistów męska 13,94 m a Komunikacja +bufet 80,85 m Pomieszczenie techniczne 186,86 m Przedsionek p.poż. 12,00 m 2 Razem 8470,94 m Wykaz pomieszczeń parteru: PARTER Numer pom. Nazwa pom. Powierzchnia Netto 1.01 Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Sanitariaty męskie 29,11 m Sanitariaty damskie 22,26 m Pomieszczenie porządkowe 1,71 m Klatka schodowa 22,75 m Sala konferencyjna 296,81 m Centrala p.poż. + pom.ochrony 19,65 m Szacht techniczny 46,16 m Zaplecze Sali 69,65 m Klatka schodowa 48,50 m Wiatrołap 79,60 m Zaplecze sceny 57,69 m Scena 126,02 m Sala kongresowa -dolny poziom ( 1 piętro poziom górny ) 260,20 m Pomieszczenie tryskaczy 11,15 m Sanitariaty damskie 15,77 m Sanitariaty męskie 17,86 m Szatnia 11,05 m Komunikacja 46,40 m Klatka schodowa 8,30 m Komunikacja 72,92 m 2 8

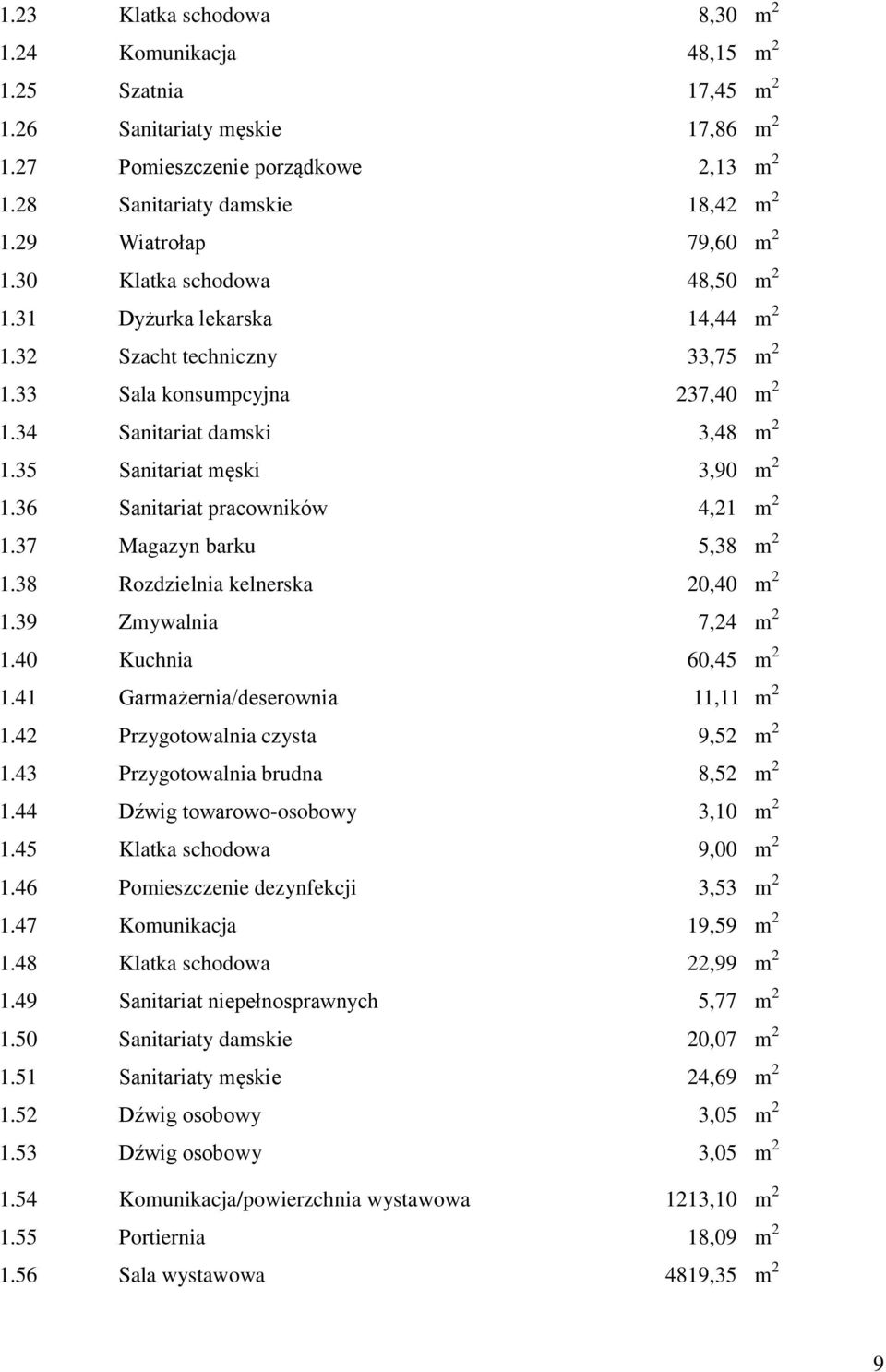

9 1.23 Klatka schodowa 8,30 m Komunikacja 48,15 m Szatnia 17,45 m Sanitariaty męskie 17,86 m Pomieszczenie porządkowe 2,13 m Sanitariaty damskie 18,42 m Wiatrołap 79,60 m Klatka schodowa 48,50 m Dyżurka lekarska 14,44 m Szacht techniczny 33,75 m Sala konsumpcyjna 237,40 m Sanitariat damski 3,48 m Sanitariat męski 3,90 m Sanitariat pracowników 4,21 m Magazyn barku 5,38 m Rozdzielnia kelnerska 20,40 m Zmywalnia 7,24 m Kuchnia 60,45 m Garmażernia/deserownia 11,11 m Przygotowalnia czysta 9,52 m Przygotowalnia brudna 8,52 m Dźwig towarowo-osobowy 3,10 m Klatka schodowa 9,00 m Pomieszczenie dezynfekcji 3,53 m Komunikacja 19,59 m Klatka schodowa 22,99 m Sanitariat niepełnosprawnych 5,77 m Sanitariaty damskie 20,07 m Sanitariaty męskie 24,69 m Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Komunikacja/powierzchnia wystawowa 1213,10 m Portiernia 18,09 m Sala wystawowa 4819,35 m 2 9

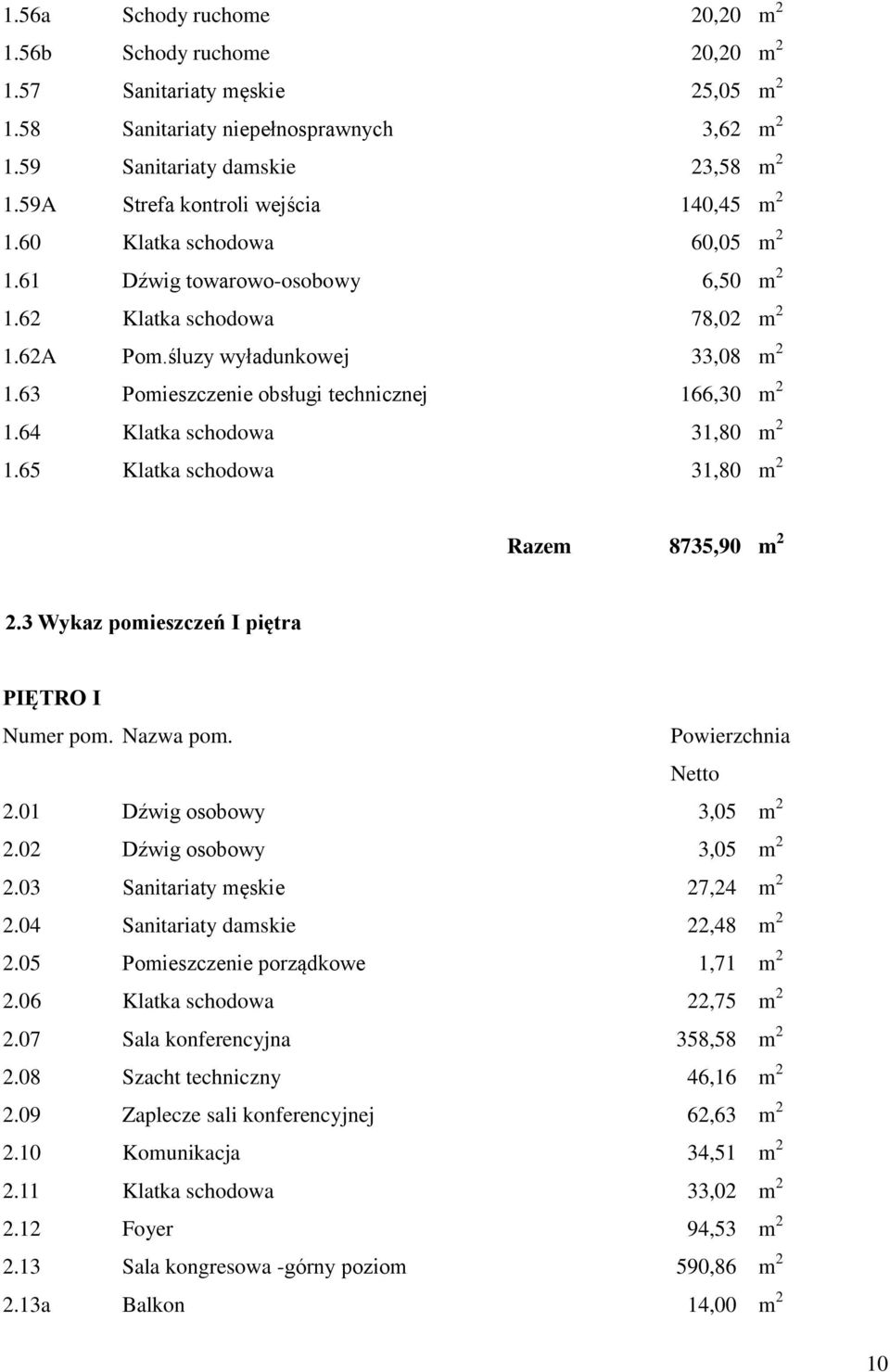

10 1.56a Schody ruchome 20,20 m b Schody ruchome 20,20 m Sanitariaty męskie 25,05 m Sanitariaty niepełnosprawnych 3,62 m Sanitariaty damskie 23,58 m A Strefa kontroli wejścia 140,45 m Klatka schodowa 60,05 m Dźwig towarowo-osobowy 6,50 m Klatka schodowa 78,02 m A Pom.śluzy wyładunkowej 33,08 m Pomieszczenie obsługi technicznej 166,30 m Klatka schodowa 31,80 m Klatka schodowa 31,80 m 2 Razem 8735,90 m Wykaz pomieszczeń I piętra PIĘTRO I Numer pom. Nazwa pom. Powierzchnia Netto 2.01 Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Sanitariaty męskie 27,24 m Sanitariaty damskie 22,48 m Pomieszczenie porządkowe 1,71 m Klatka schodowa 22,75 m Sala konferencyjna 358,58 m Szacht techniczny 46,16 m Zaplecze sali konferencyjnej 62,63 m Komunikacja 34,51 m Klatka schodowa 33,02 m Foyer 94,53 m Sala kongresowa -górny poziom 590,86 m a Balkon 14,00 m 2 10

11 2.13b Balkon 14,00 m Foyer 120,30 m Klatka schodowa 33,13 m Szacht techniczny 33,75 m Zaplecze Sali 48,96 m Sala bankietowa 304,34 m Magazyn podręczny 7,54 m Magazyn barku 9,01 m Bufet-przygotowalnia 39,70 m Zmywalnia 7,50 m Zaplecze cateringu 40,47 m Komunikacja 9,42 m Komunikacja 14,92 m Dźwig towarowo-osobowy 3,10 m Klatka schodowa 9,00 m Archiwum 3,27 m Klatka schodowa 22,99 m Sanitariaty niepełnosprawnych 5,77 m Sanitariaty damskie 20,09 m Sanitariaty męskie 24,48 m Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Komunikacja 1253,60 m Powierzchnia wystawowa / komunikacja 1449,20 m a Schody ruchome 18,30 m b Schody ruchome 18,30 m Pokój biurowy 25,65 m Pokój biurowy 20,64 m Pokój biurowy 25,39 m Pokój biurowy 23,80 m a Pokój biurowy 16,61 m Pokój biurowy 17,30 m Pokój biurowy 14,90 m Pokój biurowy 11,40 m 2 11

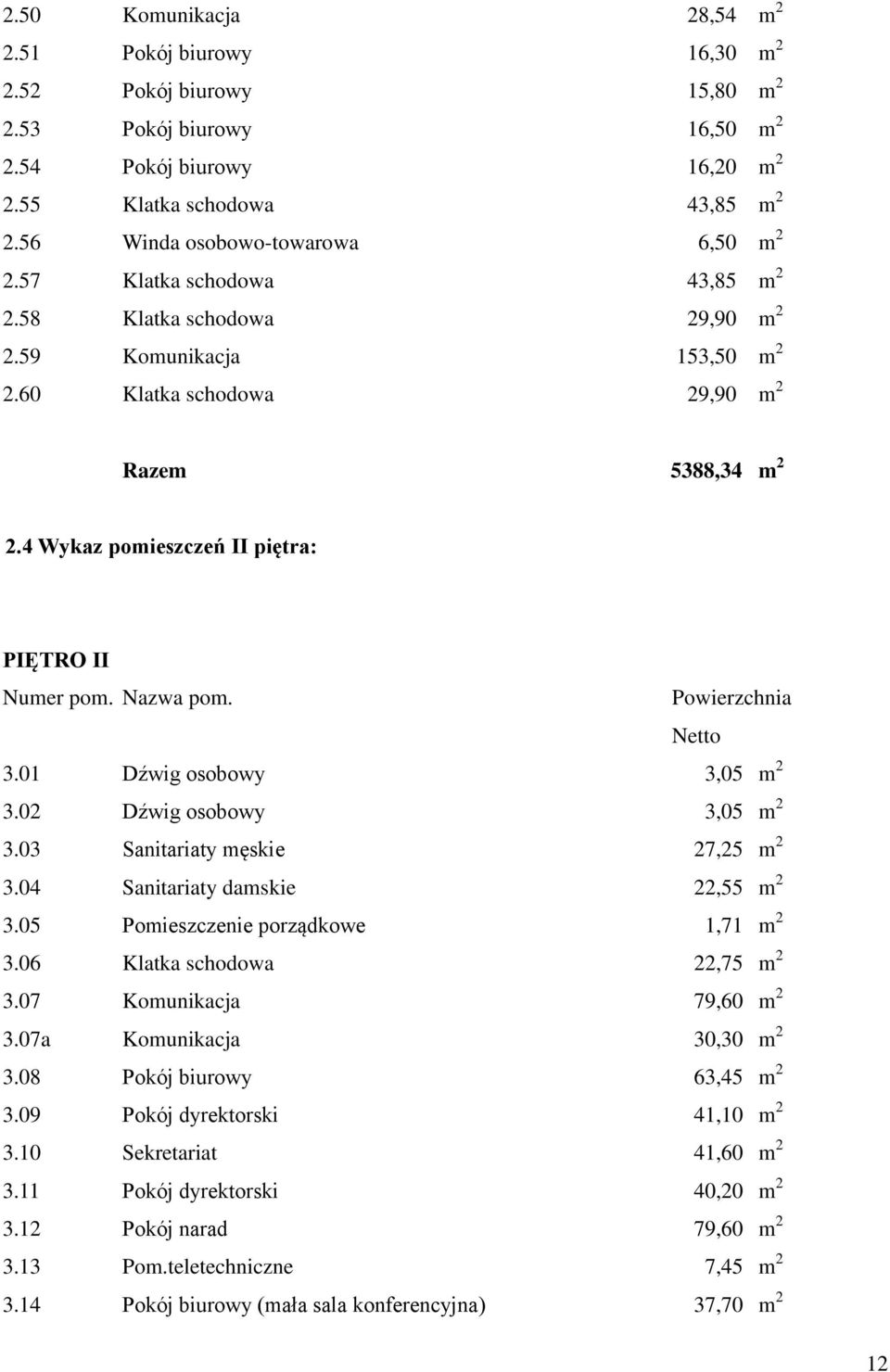

12 2.50 Komunikacja 28,54 m Pokój biurowy 16,30 m Pokój biurowy 15,80 m Pokój biurowy 16,50 m Pokój biurowy 16,20 m Klatka schodowa 43,85 m Winda osobowo-towarowa 6,50 m Klatka schodowa 43,85 m Klatka schodowa 29,90 m Komunikacja 153,50 m Klatka schodowa 29,90 m 2 Razem 5388,34 m Wykaz pomieszczeń II piętra: PIĘTRO II Numer pom. Nazwa pom. Powierzchnia Netto 3.01 Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Sanitariaty męskie 27,25 m Sanitariaty damskie 22,55 m Pomieszczenie porządkowe 1,71 m Klatka schodowa 22,75 m Komunikacja 79,60 m a Komunikacja 30,30 m Pokój biurowy 63,45 m Pokój dyrektorski 41,10 m Sekretariat 41,60 m Pokój dyrektorski 40,20 m Pokój narad 79,60 m Pom.teletechniczne 7,45 m Pokój biurowy (mała sala konferencyjna) 37,70 m 2 12

13 3.15 Pokój biurowy (mała sala konferencyjna) 39,45 m Pokój biurowy 22,00 m Pokój socjalny 22,00 m Szacht techniczny 46,16 m Klatka schodowa 33,26 m Pokój biurowy 25,10 m Pokój biurowy (mała sala konferencyjna) 23,45 m a Komunikacja 65,20 m b Kabina akustyczna 5,13 m c Śluza akustyczna 2,16 m d Kabina akustyczna 5,70 m e Kabina akustyczna 5,76 m f Śluza akustyczna 2,33 m g Kabina akustyczna 3,26 m h Kabina akustyczna 4,42 m i Śluza akustyczna 2,37 m j Kabina akustyczna 4,47 m k Zaplecze techniczne sali(audio-video) 5,71 m l Kabina akustyczna 4,47 m ł Śluza akustyczna 2,37 m m Kabina akustyczna 4,42 m n Kabina akustyczna 3,26 m o Śluza akustyczna 2,33 m p Kabina akustyczna 5,76 m r Kabina akustyczna 5,70 m s Śluza akustyczna 2,16 m t Kabina akustyczna 5,13 m u Komunikacja 65,20 m Pokój biurowy (mała sala konferencyjna) 23,45 m Pokój biurowy (mała sala konferencyjna) 25,10 m Klatka schodowa 33,24 m Szacht techniczny 33,75 m Komunikacja 95,00 m a Komunikacja 22,25 m Pokój socjalny 28,50 m 2 13

14 3.28 Pokój biurowy (mała sala konferencyjna) 28,50 m Pokój biurowy (mała sala konferencyjna) 44,50 m Pokój biurowy (mała sala konferencyjna) 44,50 m Pokój narad (mała sala konferencyjna) 59,75 m Pokój dyrektora (mała sala konferencyjna) 59,40 m Sekretariat (mała sala konferencyjna) 42,80 m Pokój dyrektora (mała sala konferencyjna) 41,60 m Pokój biurowy (mała sala konferencyjna) 77,85 m Pomieszczenie techniczne 12,50 m Klatka schodowa 22,99 m Sanitariaty damskie 20,86 m Sanitariaty niepełnosprawnych 3,56 m Sanitariaty męskie 28,89 m Dźwig osobowy 3,05 m Dźwig osobowy 3,05 m Komunikacja 1360,02 m Pow.wystawowa / Komunikacja 1200,50 m a Schody ruchome 15,74 m b Schody ruchome 15,74 m Klatka schodowa 44,45 m Klatka schodowa 44,45 m Komunikacja 291,15 m a Klatka schodowa 17,20 m b Klatka schodowa 17,20 m 2 Razem 4681,63 m 2 14

15 3. Opis wyposażenia poszczególnych kondygnacji 3.1. Podpiwniczenie poziom -4,0m, -5,25m. Budynek jest całkowicie podpiwniczony. Pod częścią kongresową znajdują się pomieszczenia techniczne, ogólnodostępne szatnie i sanitariaty dla osób odwiedzających targi, wystawy i uczestniczące w seminariach i konferencjach. W centralnym punkcie zlokalizowano zaplecze garderób dla sali kongresowej. W skład zaplecza wchodzą garderoby zespołowe, solistów, charakteryzatornie i przestrzeń komunikacyjno-barowa. Bar w formie samoobsługi stanowi zaplecze socjalne dla występujących. Przestrzeń garderób nie posiada połączenia z resztą podpiwniczenia tylko poprzez zaplecze sceny z salą kongresową i naziemną częścią obiektu. Pozostałą powierzchnię podpiwniczenia zajmują pomieszczenia techniczne oraz zaplecze części gastronomicznej obiektu. W skład części technicznej wchodzą: wentylatornie, pomieszczenia do obsługi instalacji elektrycznej (stacje trafo, rozdzielnie średniego i niskiego napięcia, pomieszczenia na agregaty prądotwórcze) oraz kotłownia gazowa. Dodatkowo przestrzeń podpiwniczenia uzupełnia zaplecze części gastronomicznej znajdującej się na kondygnacji parteru i I piętra (rozkład zaplecza gastronomicznego szczegółowo opisany w części technologii kuchni). Pod częścią wystawienniczą zlokalizowano podziemną cześć parkingową, która będzie pełnić funkcję wystawienniczą lub służyć jako miejsca postojowe dla samochodów (131 miejsc postojowych) oraz pomieszczenia techniczne. Pomieszczenie nr Szatnie + wc męskie powierzchnia: 10,60m2, wysokość pomieszczenia: 3,00m, kubatura: 31,80m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 2 sztuki, - suszarka do włosów (S.w) 1 sztuka, - kosz na śmieci 5 l, z uchylną klapą (Smm) 1 sztuka, 15

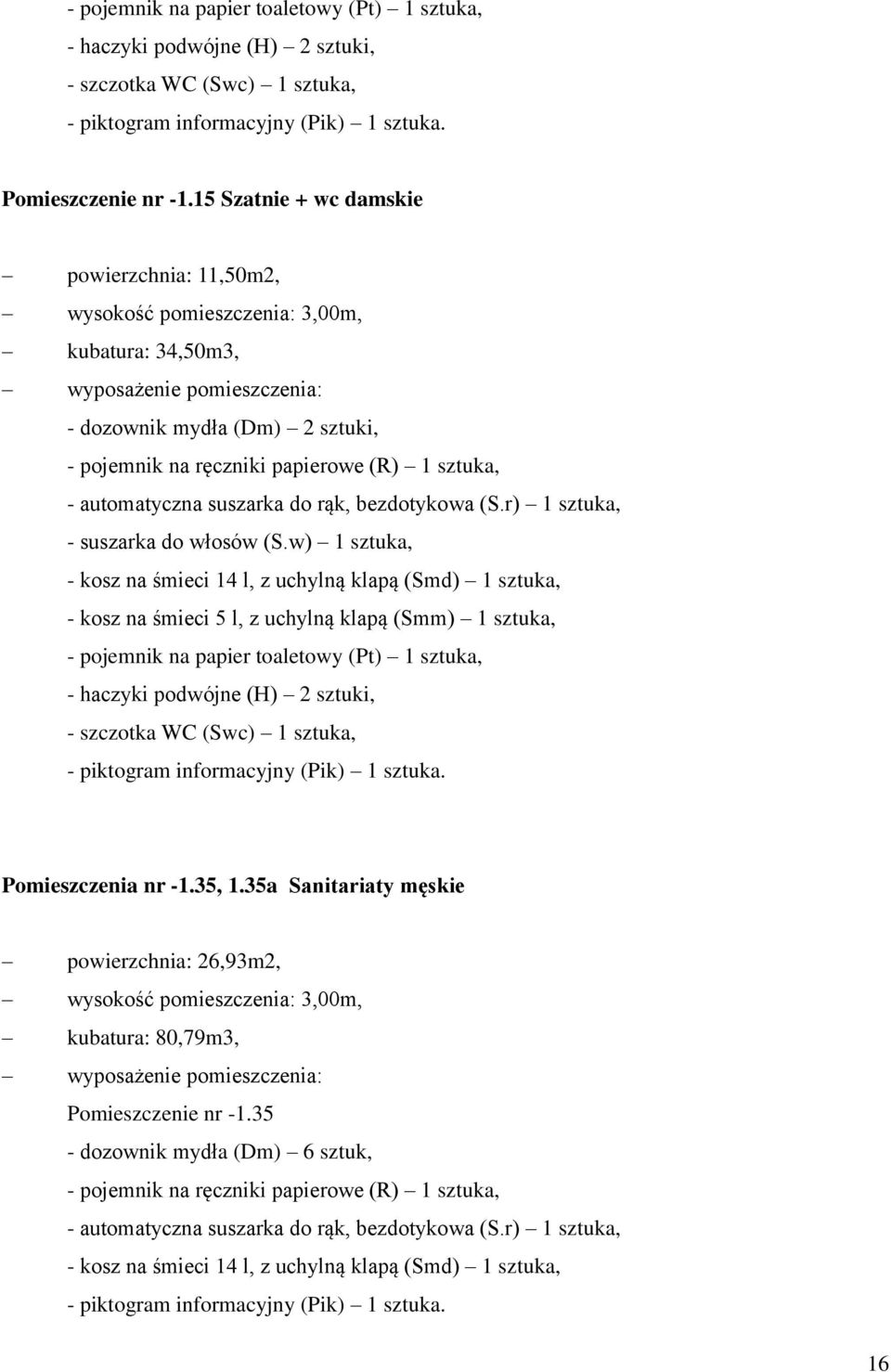

16 - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 2 sztuki, - szczotka WC (Swc) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr Szatnie + wc damskie powierzchnia: 11,50m2, wysokość pomieszczenia: 3,00m, kubatura: 34,50m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 2 sztuki, - suszarka do włosów (S.w) 1 sztuka, - kosz na śmieci 5 l, z uchylną klapą (Smm) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 2 sztuki, - szczotka WC (Swc) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenia nr -1.35, 1.35a Sanitariaty męskie powierzchnia: 26,93m2, wysokość pomieszczenia: 3,00m, kubatura: 80,79m3, wyposażenie pomieszczenia: Pomieszczenie nr dozownik mydła (Dm) 6 sztuk, - piktogram informacyjny (Pik) 1 sztuka. 16

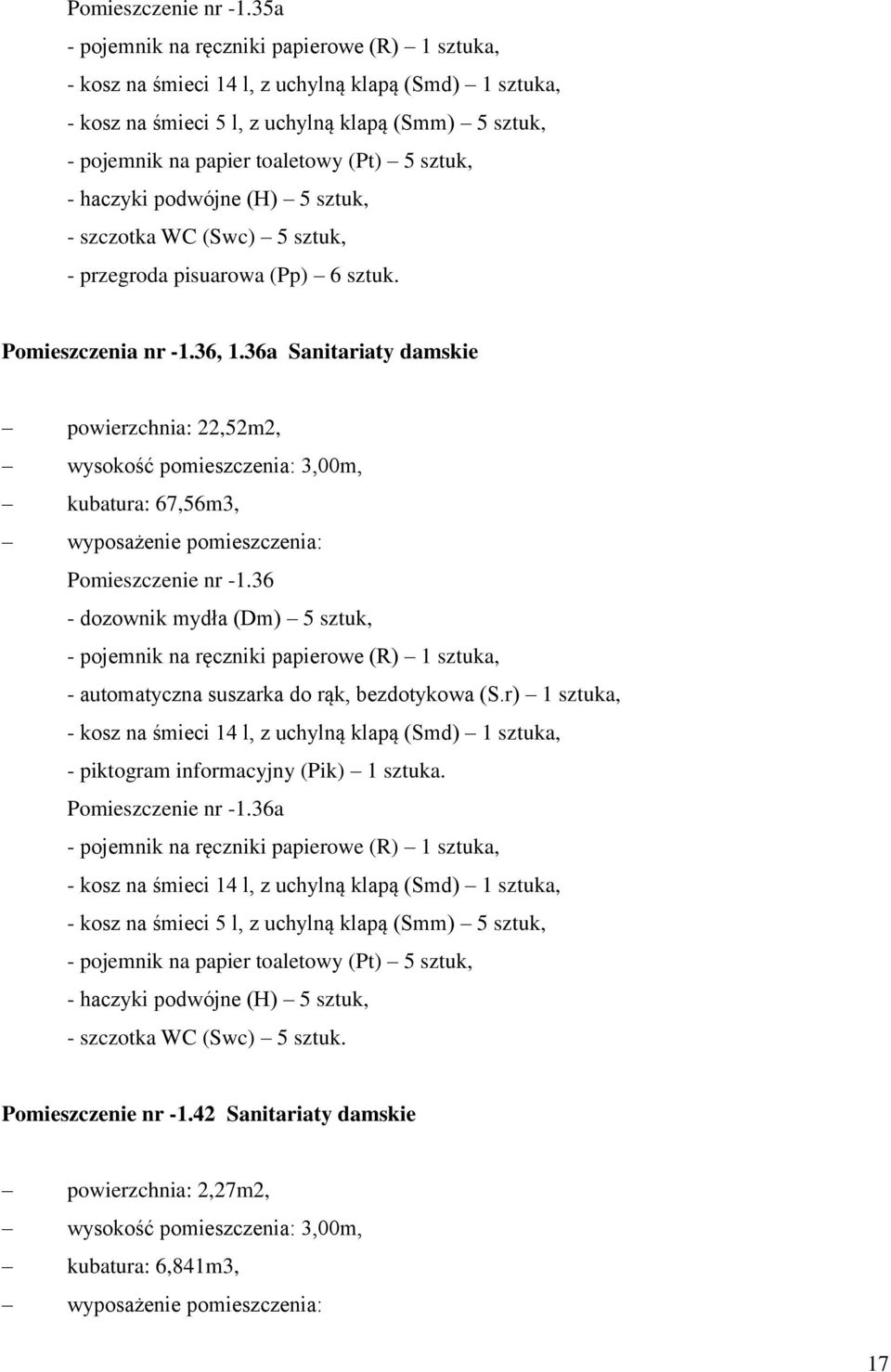

17 Pomieszczenie nr -1.35a - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk, - przegroda pisuarowa (Pp) 6 sztuk. Pomieszczenia nr -1.36, 1.36a Sanitariaty damskie powierzchnia: 22,52m2, wysokość pomieszczenia: 3,00m, kubatura: 67,56m3, wyposażenie pomieszczenia: Pomieszczenie nr dozownik mydła (Dm) 5 sztuk, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr -1.36a - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk. Pomieszczenie nr Sanitariaty damskie powierzchnia: 2,27m2, wysokość pomieszczenia: 3,00m, kubatura: 6,841m3, wyposażenie pomieszczenia: 17

18 - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka. Pomieszczenie nr Sanitariaty męskie powierzchnia: 2,53m2, wysokość pomieszczenia: 3,00m, kubatura: 7,59m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka. Pomieszczenie nr Łazienka powierzchnia: 2,73m2, wysokość pomieszczenia: 3,00m, kubatura: 8,19m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, 18

19 - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - suszarka do włosów (S.w) 1 sztuka. Pomieszczenie nr Łazienka powierzchnia: 2,74m2, wysokość pomieszczenia: 3,00m, kubatura: 8,22m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - suszarka do włosów (S.w) 1 sztuka. Pomieszczenie nr Łazienka powierzchnia: 6,60m2, wysokość pomieszczenia: 3,00m, kubatura: 19,80m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 2 sztuki, - szczotka WC (Swc) 1 sztuka, 19

20 - suszarka do włosów (S.w) 1 sztuka. Pomieszczenie nr Łazienka powierzchnia: 6,62m2, wysokość pomieszczenia: 3,00m, kubatura: 19,86m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 2 sztuki, - szczotka WC (Swc) 1 sztuka, - suszarka do włosów (S.w) 1 sztuka. Pomieszczenie nr Łazienka powierzchnia: 2,74m2, wysokość pomieszczenia: 3,00m, kubatura: 8,22m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - suszarka do włosów (S.w) 1 sztuka. 20

21 Pomieszczenie nr Łazienka powierzchnia: 2,74m2, wysokość pomieszczenia: 3,00m, kubatura: 8,22m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - suszarka do włosów (S.w) 1 sztuka. 3.2 Parter poziom +0,00m Poziom +0,00m w części wystawienniczej zaplanowano na rozległej przestrzeni w kształcie elipsy, dodatkowo przestrzenią wystawienniczą będzie powierzchnia komunikacji. W części kongresowej parter zagospodarowano na salę kongresową oraz salę konferencyjną i konsumpcyjną wraz z restauracją z zapleczem sanitarnym oraz pomieszczenia pomocnicze niezbędne przy tego typu przestrzeniach. Część kongresową zaprojektowano na rzucie regularnego okręgu z patiem wewnętrznym przebiegającym przez całą wysokość, zadaszonym szklaną kopułą z możliwością jej przewietrzania..funkcja wystawiennicza została wpisana w dwie nachodzące na siebie bryły. Szklaną opartą na rzucie zbliżonym do elipsy i przechodzącą w przestrzeni w kształt elipsoidy oraz okrywającą ją od zewnątrz opartą na większej średnicy bryłę wykończoną blachą płaską. Pomieszczenia na kondygnacji parteru wypełnią następujące przestrzenie: sali kongresowej zaplecza techniczno-socjalnego sali kongresowej foyer sali kongresowej sale konferencyjne wystawiennicza o wysokości ponad 12m 21

22 wystawiennicza o wysokości do 6m rozładunkowa socjalno-magazynowa usług gastronomicznych W powierzchniach naziemnych zaakcentowano podział obiektu na dwie główne strefy: kongresową i wystawienniczą. Podział przebiega na linii styku dwóch brył i zaprojektowany jest w formie szklanej ściany z licznymi wejściami pozwalającymi na płynne poruszanie się po całym obiekcie. W przestrzeń parteru części kongresowej wprowadza nas główny hol wejściowy, który stanowi również przestrzeń wystawienniczą. Z holu prowadzi wejście do sali kongresowej i sali konferencyjnej oraz restauracji (układ korzystny ze względów komercyjnych). Wiodąca funkcja - sala kongresowa posiada odrębne wejście z zewnątrz (pod zwyżką) i zlokalizowane przy nim zaplecze sanitarno-szatniowe pozwalające na niezależne od całości obiektu jej funkcjonowanie. Pozostałe zaplecza sanitarne dla odwiedzających zlokalizowano od strony południowej i północnej w pobliżu wejść i pionów komunikacyjnych. W drugim członie bryły elipsoidzie zaprojektowano przestrzeń wystawienniczą o maksymalnej wysokości w świetle 22,86m. Niższą przestrzeń wystawienniczą na parterze o wysokości min. 4,10m rozplanowano pod rozległymi balkonami. Przestrzeń głównej bryły wystawienniczej nie jest ograniczona słupami, poza słupami przy krawędziach bryły i słupami pod balkonami, pozwala to na pełne wykorzystanie jej wnętrza i zaplanowanie wystaw nawet znacznych kubaturowo. W południowej części zlokalizowano dodatkowe zaplecze sanitarne dla odwiedzających. Od strony północnej pomieszczenie techniczne. Pomieszczenia nr 1.03, 1.03a Sanitariaty męskie powierzchnia: 29,11m2, wysokość pomieszczenia: 3,01m, kubatura: 87,3m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.03, - dozownik mydła (Dm) 6 sztuk, - pojemnik na ręczniki papierowe (R) 2 sztuki, 22

23 - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.03a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk, - przegroda pisuarowa (Pp) 6 sztuk. Pomieszczenia nr 1.04, 1.04a Sanitariaty damskie powierzchnia: 22,52m2, wysokość pomieszczenia: 3,01m, kubatura: 67,78 m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.04, - dozownik mydła (Dm) 5 sztuk, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.04a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk. Pomieszczenia nr 1.17, 1.17a Sanitariaty damskie powierzchnia: 15,77m2, wysokość pomieszczenia: 2,51m, kubatura: 39,58m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.17, 23

24 - dozownik mydła (Dm) 3 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.17a - kosz na śmieci 5 l, z uchylną klapą (Smm) 4 sztuki, - pojemnik na papier toaletowy (Pt) 4 sztuki, - haczyki podwójne (H) 4 sztuki, - szczotka WC (Swc) 4 sztuki, - dozownik mydła (Dm) 1 sztuka, - pojemnik na ręczniki papierowe (R) 1 sztuka. Pomieszczenia nr 1.18, 1.18a Sanitariaty męskie powierzchnia: 17,86m2, wysokość pomieszczenia: 2,51m, kubatura: 44,82m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.18, - dozownik mydła (Dm) 4 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.18a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 3 sztuki, - pojemnik na papier toaletowy (Pt) 3 sztuk, - haczyki podwójne (H) 3 sztuki, - szczotka WC (Swc) 3 sztuki, - przegroda pisuarowa (Pp) 2 sztuki. : 24

25 Pomieszczenia nr 1.26, 1.26a Sanitariaty męskie powierzchnia: 17,86m2, wysokość pomieszczenia: 2,51m, kubatura: 44,82m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.26, - dozownik mydła (Dm) 4 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.26a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 3 sztuki, - pojemnik na papier toaletowy (Pt) 3 sztuki, - haczyki podwójne (H) 3 sztuki, - szczotka WC (Swc) 3 sztuki, - przegroda pisuarowa (Pp) 2 sztuki. Pomieszczenia nr 1.28, 1.28a Sanitariaty damskie powierzchnia: 18,42m2, wysokość pomieszczenia: 2,51m, kubatura: 46,23m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.28, - dozownik mydła (Dm) 4 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.28a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 4 sztuki, 25

26 - pojemnik na papier toaletowy (Pt) 4 sztuki, - haczyki podwójne (H) 4 sztuki, - szczotka WC (Swc) 4 sztuki. Pomieszczenie nr 1.34 Sanitariat damski powierzchnia: 3,48m2, wysokość pomieszczenia: 3,01m, kubatura: 10,78m3, wyposażenie pomieszczenia : - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - kosz na śmieci 5 l, z uchylną klapą (Smm) 2 sztuki, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka. Pomieszczenie nr 1.35 Sanitariat męski powierzchnia: 3,90m2, wysokość pomieszczenia: 3,01m, kubatura: 11,73m3, wyposażenie pomieszczenia : - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - kosz na śmieci 5 l, z uchylną klapą (Smm) 2 sztuki, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka. : 26

27 Pomieszczenie nr 1.36 Sanitariat personelu powierzchnia: 4,21m2, wysokość pomieszczenia: 3,01m, kubatura: 12,67m3, wyposażenie pomieszczenia : - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - kosz na śmieci 5 l, z uchylną klapą (Smm) 2 sztuki, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, Pomieszczenie nr 1.49 Sanitariat dla osób niepełnosprawnych powierzchnia: 5,77m2, wysokość pomieszczenia: 3,01m, kubatura: 17,36m3, wyposażenie pomieszczenia : - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - poręcz przy wc (Pwc) 2 sztuki, - poręcz przy umywalce (Pum) 2 sztuki, - uchwyt pod umywalką (Uu) 1 sztuka. Pomieszczenia nr 1.50, 1.50a Sanitariaty damskie powierzchnia: 20,07m2, 27

28 wysokość pomieszczenia: 3,01m, kubatura: 60,41m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.50, - dozownik mydła (Dm) 4 sztuki, - kosz na śmieci 14 l, z uchylną klapą (Smd) 3 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.50a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 4 sztuki, - pojemnik na papier toaletowy (Pt) 4 sztuki, - haczyki podwójne (H) 4 sztuki, - szczotka WC (Swc) 4 sztuki. Pomieszczenia nr 1.51, 1.51a Sanitariaty męskie powierzchnia: 24,69m2, wysokość pomieszczenia: 3,01m, kubatura: 74,31m3, wyposażenie pomieszczenia : Pomieszczenie nr 1.51, - dozownik mydła (Dm) 5 sztuk, - kosz na śmieci 14 l, z uchylną klapą (Smd) 2 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 1.51a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 3 sztuki, - pojemnik na papier toaletowy (Pt) 3 sztuki, - haczyki podwójne (H) 3 sztuki, - szczotka WC (Swc) 3 sztuki, - przegroda pisuarowa (Pp) 2 sztuki. 28

29 Pomieszczenie nr 1.57 Sanitariaty męskie powierzchnia: 27,95m2, wysokość pomieszczenia: 3,01m, kubatura: 84,12m3, wyposażenie pomieszczenia : Pomieszczenie przedsionka, - dozownik mydła (Dm) 7 sztuk, - pojemnik na ręczniki papierowe (R) 2 sztuki, - kosz na śmieci 14 l, z uchylną klapą (Smd) 2 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie z kabinami toaletowymi, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk, - przegroda pisuarowa (Pp) 5 sztuk. Pomieszczenie nr 1.58 Sanitariat dla osób niepełnosprawnych powierzchnia: 3,62m2, wysokość pomieszczenia: 3,01m, kubatura: 10,89m3, wyposażenie pomieszczenia : - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - poręcz przy wc (Pwc) 2 sztuki, 29

30 - poręcz przy umywalce (Pum) 2 sztuki, - uchwyt pod umywalką (Uu) 1 sztuka. Pomieszczenia nr 1.59 Sanitariaty damskie powierzchnia: 24,47m2, wysokość pomieszczenia: 3,01m, kubatura: 73,65m3, wyposażenie pomieszczenia : Pomieszczenie przedsionka, - dozownik mydła (Dm) 5 sztuk, - kosz na śmieci 14 l, z uchylną klapą (Smd) 2 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie z kabinami toaletowymi, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk PIĘTRO - poziom +6.00, Forma budynku warunkuje podział funkcji na dwie przenikające się ze sobą części - wystawową i konferencyjną. Pomieszczenia w części wystawienniczej zarezerwowane są głównej mierze na powierzchnie biurowe - znajdujące się przy balkonach umożliwiających wgląd w główną salę budynku. Część kongresowa natomiast zajęta jest przez reprezentacyjne sale - bankietową oraz konferencyjną wraz z niezbędnym zapleczem - kuchnią, powierzchnią pomocniczą sal itp. Na piętrze zapewniona jest odpowiednia dla pracujących oraz odwiedzających budynek ilość sanitariatów (męskich, damskich oraz dla osób niepełnosprawnych). Część powierzchni przeznaczono na pomieszczenia pomocnicze - szachty techniczne. Układ komunikacyjny na podobnej zasadzie co na pozostałych piętrach - promieniście rozchodzące się korytarze zbiegające się do formalnie ważnych punktów np. holu oraz w części wystawienniczej balkony prowadzące wzdłuż głównego przeszklenia, łączące poszczególne piętra. Komunikacja 30

31 pionowa odbywa się poprzez tradycyjne klatki schodowe, schody ruchome, windy oraz balkony. Pomieszczenia nr 2.03 Sanitariaty męskie powierzchnia: 27,24m2, wysokość pomieszczenia: 2,71m, kubatura: 73,82m3, wyposażenie pomieszczenia: Pomieszczenie przedsionka, - dozownik mydła (Dm) 6 sztuk, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie z kabinami toaletowymi, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk, - przegroda pisuarowa (Pp) 5 sztuk. Pomieszczenia nr 2.04 Sanitariaty damskie powierzchnia: 22,48m2, wysokość pomieszczenia: 2,71m, kubatura: 60,92 m3, wyposażenie pomieszczenia: Pomieszczenie przedsionka, - dozownik mydła (Dm) 5 sztuk, - piktogram informacyjny (Pik) 1 sztuka. 31

32 Pomieszczenie z kabinami toaletowymi, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk. Pomieszczenie nr 2.36 Sanitariaty dla osób niepełnosprawnych powierzchnia: 5,77m2, wysokość pomieszczenia: 2,71m, kubatura: 15,64 m3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - poręcz przy wc (Pwc) 2 sztuki, - poręcz przy umywalce (Pum) 2 sztuki, - uchwyt pod umywalką (Uu) 1 sztuka. Pomieszczenie nr 2.37 Sanitariaty damskie powierzchnia: 20,09m2, wysokość pomieszczenia: 2,71m, kubatura: 54,44 m3, wyposażenie pomieszczenia: Pomieszczenie przedsionka - dozownik mydła (Dm) 6 sztuk, 32

33 - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie z kabinami toaletowymi - kosz na śmieci 5 l, z uchylną klapą (Smm) 4 sztuki, - pojemnik na papier toaletowy (Pt) 4 sztuki, - haczyki podwójne (H) 4 sztuki, - szczotka WC (Swc) 4 sztuki. Pomieszczenia nr 2.38, 2.38a Sanitariaty męskie powierzchnia: 24,48m2, wysokość pomieszczenia: 2,71m, kubatura: 66,34 m3, wyposażenie pomieszczenia: Pomieszczenie nr 2.38, - dozownik mydła (Dm) 5 sztuk, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 2.38a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 3 sztuki, - pojemnik na papier toaletowy (Pt) 3 sztuki, - haczyki podwójne (H) 3 sztuki, - szczotka WC (Swc) 3 sztuki, - przegroda pisuarowa (Pp) 3 sztuki. 33

34 3.4 II piętro poziom +11,00m Poziom +11,0m w części wystawienniczej podobnie jak kondygnacji niższej rozplanowano na rozległej antresoli gdzie zapewniono dodatkową przestrzeń wystawienniczą. W części kongresowej drugie piętro zagospodarowano na przestrzenie biurowe oraz małe sale konferencyjne z zapleczem sanitarnym i rozległym holem. Ze względu na biurowy charakter pracy nie wyodrębniono osobnej szatni, odzież zewnętrzna pracowników w wyodrębnionych miejscach w pokojach biurowych oraz w salach konferencyjnych. Zaplecze socjalne dla pracowników biurowych oraz obsługi sal konferencyjnych znajduje się w kondygnacji biurowej. W ramach przestrzeni biurowej wydzielono dwa pokoje socjalne wyposażone w zlewozmywak jednokomorowy z ociekaczem i kuchnię elektryczną dwupalnikową, lodówkę oraz umywalkę i stół do spożywania posiłków. Zaplecze sanitarne zorganizowano w pionie nad sanitariatami I piętra odrębne dla kobiet, mężczyzn i osób niepełnosprawnych. Pomieszczenia nr 3.03, 3.03a Sanitariaty męskie: powierzchnia: 27,25 m 2, wysokość pomieszczenia: 2,71 m, kubatura: 114,45 m 3, wyposażenie pomieszczenia: Pomieszczenie nr 3.03, - dozownik mydła (Dm) 6 sztuk, - pojemnik na ręczniki papierowe (R) 2 sztuki, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 3.03a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk, - przegroda pisuarowa (Pp) 5 sztuk. 34

35 Pomieszczenia nr 3.04, 3.04a Sanitariaty damskie: powierzchnia: 22,55 m 2, wysokość pomieszczenia: 2,71 m, kubatura: 94,71 m 3, wyposażenie pomieszczenia: Pomieszczenie nr 3.04, - dozownik mydła (Dm) 5 sztuk, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 3.04a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk. Pomieszczenia nr 3.38, 3.38a Sanitariaty damskie: powierzchnia: 20,86m 2, wysokość pomieszczenia: 2,71 m, kubatura: 67,61 m 3, wyposażenie pomieszczenia: Pomieszczenie nr 3.38, - dozownik mydła (Dm) 5 sztuk, - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 3.38a, 35

36 - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk. Pomieszczenie nr 3.39 Sanitariat dla osób niepełnosprawnych: powierzchnia: 3,56 m 2, wysokość pomieszczenia: 2,71 m, kubatura: 48,16 m 3, wyposażenie pomieszczenia: - dozownik mydła (Dm) 1 sztuka, - piktogram informacyjny (Pik) 1 sztuka, - pojemnik na papier toaletowy (Pt) 1 sztuka, - haczyki podwójne (H) 1 sztuka, - szczotka WC (Swc) 1 sztuka, - poręcz przy wc (Pwc) 2 sztuki, - poręcz przy umywalce (Pum) 2 sztuki, - uchwyt pod umywalką (Uu) 1 sztuka. Pomieszczenia nr 3.40, 3.40a Sanitariaty męskie: powierzchnia: 28,99 m 2, wysokość pomieszczenia: 2,71 m, kubatura: 121,75 m 3, wyposażenie pomieszczenia: Pomieszczenie nr 3.40, - dozownik mydła (Dm) 6 sztuk, 36

37 - piktogram informacyjny (Pik) 1 sztuka. Pomieszczenie nr 3.40a, - kosz na śmieci 5 l, z uchylną klapą (Smm) 5 sztuk, - pojemnik na papier toaletowy (Pt) 5 sztuk, - haczyki podwójne (H) 5 sztuk, - szczotka WC (Swc) 5 sztuk, - przegroda pisuarowa (Pp) 5 sztuk. 4. Wykaz skrótów, wyjaśnień i oznaczeń do zestawienia wyposażenia sanitariatów w poszczególnych pomieszczeniach projektowanego budynku. Dm- dozownik mydła, R- pojemnik na ręczniki papierowe, Pt- pojemnik na papier toaletowy, Pwc - poręcz przy wc, Pum - poręcz przy umywalce, Uu - uchwyt pod umywalką, Pp - przegroda pisuarowa, S.r - automatyczna suszarka do rąk, bezdotykowa, S.w- suszarka do włosów, Smd- kosz na śmieci 14l, z uchylną klapą Smm- kosz na śmieci 5l, z uchylną klapą H haczyki podwójne Swc szczotka WC Pik piktogram informacyjny 37

38 5. Wyjaśnienie oznaczeń: Dm- dozownik mydła ilość sztuk: Obudowa ze stali nierdzewnej, szczotkowanej, - mydło uzupełniane z kanistra, - zabezpieczony trwałym stalowym zamkiem bębenkowym, - zamek zlicowany z powierzchnią urządzenia, - łączenia boków spawane i szlifowane, - rodzaj montażu: naścienny, przykręcany, - niewidoczne zawiasy, - łatwo wyjmowana pompka i zbiornik na mydło w celu umycia, - wymiary (+/-10%) : wysokość 26cm, szerokość 12cm, głębokość 11cm. Przykładowe rozwiązanie: R- pojemnik na ręczniki papierowe ilość sztuk: 51 - Obudowa ze stali nierdzewnej, szczotkowanej, - dostosowany do ok. 500 sztuk płatków papieru, - okienko do kontroli ilości papieru, 38

39 - zabezpieczony trwałym stalowym zamkiem bębenkowym, - zamek zlicowany z powierzchnią urządzenia, - łączenia boków spawane i szlifowane, - wymiary (+/-10%) : wysokość 26cm, szerokość 25cm, głębokość 12cm, - rodzaj montażu: naścienny, przykręcany, - niewidoczne zawiasy. Przykładowe rozwiązanie: Pt- pojemnik na papier toaletowy ilość sztuk: 105 Obudowa ze stali nierdzewnej, szczotkowanej, wymiary pojemnika (+/-10%): wysokość 28cm, szerokość 32cm, głębokość 10cm, wykonany ze stali nierdzewnej matowej, okienko do kontroli ilości papieru, zamykany na kluczyk, pojemnik mieści dwie rolki papieru, druga, zapasowa dostępna jest po zużyciu pierwszej, wymiary rolki papieru (+/-10%): szerokość 9cm, długość papieru 50m, średnica 11cm, ok. 460 listków papieru, rodzaj montażu: naścienny, przykręcany. 39

40 Przykładowe rozwiązanie: Pwc- poręcz przy wc - ilość sztuk 8 ilość sztuk poręczy ruchomej: 4, ilość sztuk poręczy stałej: 4. - Poręcz od strony umywalki stała, od strony ściany ruchoma, - poręcz długości 80cm( +/-10%), - poręcz z rury stalowej Ø32mm( +/-10%), - poręcz wykonana ze stali nierdzewnej, szczotkowanej z antypoślizgowym żłobieniem. Poręcz stała - przykładowe rozwiązanie: 40

41 Poręcz ruchoma - przykładowe rozwiązanie: Pum- poręcz przy umywalce - ilość sztuk: 8, - Poręcz z rury stalowej Ø32mm( +/-10%), - poręcz długość 60cm ( +/-10%), - poręcz ze stal nierdzewnej, szczotkowanej z antypoślizgowym żłobieniem. Przykładowe rozwiązanie: Uu- uchwyt pod umywalką ilość sztuk: 4 - Poręcz z rury stalowej Ø32mm( +/-10%), - poręcz długość 60cm ( +/-10%), - poręcz ze stal nierdzewnej, szczotkowanej z antypoślizgowym żłobieniem. 41

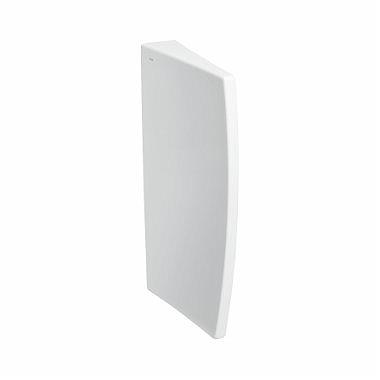

42 Przykładowe rozwiązanie: Pp - przegroda pisuarowa ilość sztuk: 41 - Przegroda ceramiczna, wyoblona, - wymiary: wysokość 68cm (+/-10%), głębokość 40cm( +/-10%), - kolor biały, - rodzaj montażu - naścienny, przykręcana. Przykładowe rozwiązanie: S.r - automatyczna suszarka do rąk, bezdotykowa ilość sztuk: 34 Materiał obudowy: stal nierdzewna szczotkowana, wykończenie powierzchni: satyna, wymiary (+/-10%): - wysokość: 350 mm, - szerokość: 250 mm, - głębokość: 115 mm, rodzaj montażu: naścienny, przykręcana, 42

43 sposób uruchamiania: automatyczny fotokomórka, odległość wymagana do uruchomienia: mm, poziom hałasu: do 70 db (odległość 2 m), średni czas suszenia: około 30 sekund, napięcie zasilania: V. Przykładowe rozwiązanie: S.w- suszarka do włosów ilość sztuk: 8 Materiał obudowy: tworzywo, kolor obudowy: srebrny, wymiary (+/-10%): - wysokość: 260 mm, - szerokość: 190 mm, - głębokość: 100 mm, rodzaj montażu: naścienny, przykręcana, długość węża: od 100 do 120 cm, podłączenie poprzez elastyczny przewód z wtyczką, napięcie zasilania: 230 V, sposób uruchamiania: automatyczne włączenie po zdjęciu uchwytu z suszarki, montaż bez otwierania obudowy. 43

44 Przykładowe rozwiązanie: Smd- kosz na śmieci 14l, z uchylną klapą ilość sztuk: 57 - Uchylna klapa, - obudowa stal nierdzewna, szczotkowana, - wymiary (+/-10%): wysokość 40cm, średnica 25cm. Przykładowe rozwiązanie: 44

45 Smm- kosz na śmieci 5l, z uchylną klapą ilość sztuk: 96 - Uchylna klapa, - obudowa ze stali nierdzewnej, szczotkowana, - wymiary (+/-10%): wysokość 25cm, średnica 19cm. Przykładowe rozwiązanie: H Haczyki podwójne ilość sztuk: Podwójny, metalowy, - wykończenie: stal matowa / szczotkowana, - rodzaj montażu: naścienny, przykręcany, - wymiary (+/-10%): średnica 5cm, głębokość 5,5cm. Przykładowe rozwiązanie: 45

46 Swc- szczotka WC ilość sztuk: Naścienna, - wymiary (+/-10%): głębokość 9cm, szerokość 8cm, wysokość 40cm, - wykonana z metalu, - wykończenie: powłoka stal matowa / szczotkowana, - rodzaj montażu: naścienny, przykręcany, - wyposażona w zaczepy pozwalające na łatwe wyjęcie i ponowne osadzenie produktu na ścianie, - pochwyt szczotki wykonany ze stali nierdzewnej, szczotkowanej. Przykładowe rozwiązanie: Pik piktogram informacyjny ilość sztuk: 37 - Osadzenie na drzwiach zewnętrznych prowadzących do pomieszczeń sanitariatów, - wykonany ze stali nierdzewnej, szczotkowanej, - na podkładce samoprzylepnej, - wymiar: śr. 8cm (+/- 10%) 46

47 Przykładowe rozwiązanie: 6. Zestawienie ilościowe Dm- dozownik mydła sztuk 122 R- pojemnik na ręczniki papierowe sztuk 51 Pt- pojemnik na papier toaletowy sztuk 105 Pwc - poręcz przy wc sztuk 8 Pum - poręcz przy umywalce. sztuk 8 Uu - uchwyt pod umywalką sztuk 4 Pp - przegroda pisuarowa sztuk 41 S.r - automatyczna suszarka do rąk bezdotykowa sztuk 34 S.w- suszarka do włosów sztuk 8 Smd- kosz na śmieci poj.14l, z uchylną klapą sztuk 57 Smm- kosz na śmieci poj.5l, z uchylną klapą sztuk 96 H haczyk podwójny sztuk 104 Swc szczotka WC sztuk 105 Pik piktogram informacyjny sztuk 37 47

48 7.Wymagania ogólne W/w urządzenia należy zaopatrzyć w pierwsze wyposażenie, tj. wkłady z mydłem w pianie, ręczniki papierowe, worki na śmieci do koszy, rolki papieru toaletowego. Koszty materiałów należy wkalkulować w cenę jednostkowa sprzętu Wyposażenie: Dm, R, Pt, S.r, Swc, musi być z jednej linii stylistycznej Wyposażenie musi być fabrycznie nowe Dostarczone urządzenia objęte przedmiotem umowy muszą posiadać atesty, certyfikaty Unii Europejskiej CE zezwalające na ich używanie w Polsce, metki fabryczne, etykiety itp. Zamawiający wymaga, aby dostarczone urządzenia wykonane były z zachowaniem Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy. W przypadku braku Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy Wykonawca uwzględnia następujące dokumenty w kolejności: - europejskie aprobaty techniczne; - wspólne specyfikacje techniczne; - normy międzynarodowe; - inne techniczne systemy odniesienia ustanowione przez europejskie organy normalizacyjne. W Przypadku braku Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy oraz aprobat, specyfikacji, norm i systemów, o których mowa w pkt. 4 ppkt. A) uwzględnia akty normatywne w następującej kolejności: - Polskie Normy; - polskie aprobaty techniczne; - polskie specyfikacje techniczne. Zamawiający dopuszcza rozwiązania równoważne opisywanym za pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia Zamawiający wymaga aby Wykonawca po zawarciu umowy dostarczył wraz z przedmiotem zamówienia: 48

49 instrukcje obsługi przedmiotu umowy w języku polskim, świadectwa lub oświadczenia potwierdzające zużycie do produkcji dostarczonego wyposażenia bezpiecznych materiałów, atesty, certyfikaty itp., karty gwarancyjne na okres 3 lat lub inny dokument, stanowiący dowód udzielenia gwarancji na 3 lat, będący podstawą do dochodzenia roszczeń z tytułu gwarancji. 7.6 Wykonawca zobowiązany jest do dostarczenia wyposażenia, jego rozniesienie, montażu i instalacji zgodnie z rysunkami w budynku Centrum Wystawienniczo-Kongresowego Województwa Podkarpackiego Warunki gwarancji akcesorii łazienkowych nie mogą nakazywać Zamawiającemu przechowywania opakowań, w których zostaną dostarczone Transport na koszt Wykonawcy jest wkalkulowany w cenę jednostkową urządzenia Oferta oraz formularz asortymentowo-cenowy muszą uwzględniać wszystkie koszty związane z prawidłową realizacją zamówienia Gwarancja na wyposażenie 3 lat Przed przystąpieniem do realizacji po zawarciu umowy Wykonawca przedstawi do akceptacji Zamawiającego 1 egz. każdego elementu wyposażenia. Zespół projektowy: mgr inż. arch. Henryk Sobolewski mgr inż. Andrzej Witek mgr inż. arch. Monika Burdzy mgr inż. arch. Maciej Tęczar mgr inż. arch. Maria Sobolewska mgr inż. arch. Barbara Hamala Zespół sprawdzający: mgr inż. arch. Sławomir Koń mgr szt. Marek Różański 49
