Sterownik do kotła AGRO i kotła GRO z palnikiem MULTIFLAME

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sterownik do kotła AGRO i kotła GRO z palnikiem MULTIFLAME"

Transkrypt

1 MultiFun control system Sterownik do kotła AGRO i kotła GRO z palnikiem MULTIFLAME Werjsa oprogramowania

2 2

3 Spis treści Wstęp... 5 Uwaga... 5 INSTALACJA... 6 Ostrzeżenie... 6 PODŁĄCZENIE... 6 Niebezpieczeństwo... 6 ŚRODKI OSTROŻNOŚCI... 7 POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM... 8 Opis Urządzenia... 8 Główny Moduł Wykonawczy... 9 Opis wyjść modułu podstawowego i wyposażenie sterownika... 9 Moduł AGRO... 9 Opis czujników... 9 Opis wejść pomiarowych -moduł AGRO Schematy podłączeń Schematy instalacji Panel operatora Opis głównych elementów Ekran główny Menu użytkownika Temperatury Temperatura ogrzewania Temperatura C.W.U SKRÓTY Rozpalanie Wygaszanie Palenie - korekta nadmuchu Palenie - korekta paliwa Palenie - korekta rusztu Podtrzymanie - nadmuch Podtrzymanie- czas postoju podajnika Podtrzymanie - korekta rusztu Ustaw czas Historia i statystyka

4 Tryb LATO/ZIMA Tryb ręczny Sterowanie ręczne Test czujników Zaawansowane Kocioł Obieg C.O OBIEG C.W.U Zegar Inne Menu serwis Kocioł Temperatura minimalna Temperatura maksymalna Temperatura krytyczna kotła Temperatura ochrony powrotu Czas rozruchu rusztu Podajnik ochrona Moc kotła Wydajność podajnika Odpopielanie Obieg C.O Mieszacz Sterowanie obiegiem Pompa podłogowa Obieg C.W.U Priorytet C.W.U Pompa cyrkulacyjna Wybieg C.W.U. latem Ustawienia fabryczne Sygnalizacja sytuacji alarmowych Alarmowe Ostrzeżenia WARUNKI GWARANCYJNE I REKLAMACYJNE Karta Gwarancyjna

5 Wstęp Instrukcja obsługi przeznaczona jest dla tych wszystkich osób, które będą zajmowały się podłączaniem, instalowaniem, obsługą i rutynową konserwacją regulatorów serii Multifun control system. W instrukcji obsługi zamieszczone zostały opisy dotyczące instalacji, podłączenia przewodów, funkcji i procedur operacyjnych. Instrukcję obsługi należy przechowywać w miejscu pracy podczas obsługi regulatora i zawsze przestrzegać zawartych w niej informacji. Uwaga W przypadku wystąpienia usterki urządzenia, braku wyposażenia dodatkowego lub w celu uzyskania dodatkowych informacji prosimy o kontakt z najbliższym przedstawicielem lub punktem sprzedaży firmy RECALART ELECTRONIC. Regulatory serii MULTIFUN CONTROL SYSTEM są przeznaczone do montażu w szafach sterowniczych lub podobnych w sposób uniemożliwiający kontakt z zaciskami przewodów elektrycznych. Nie wolno wyjmować regulatora z jego obudowy. Nie wolno dopuścić, aby ręka lub inne ciało przewodzące prąd znalazło się w obudowie. Może to spowodować ciężkie uszkodzenie ciała lub śmierć na skutek porażenia elektrycznego. W celu uniknięcia uszkodzenia podłączonego sprzętu lub samych regulatorów z serii MULTIFUN CONTROL SYSTEM w następstwie usterki produktu, przed użyciem należy zachować środki bezpieczeństwa takie jak instalacja bezpiecznika topikowego, urządzenia ochrony przed przegrzaniem itp. Jeżeli spowodowany zostanie wypadek w wyniku używania produktu bez zachowania takich środków bezpieczeństwa gwarancja jest nieważna. Do wyłączania zasilania należy zainstalować wyłącznik w zewnętrznym obwodzie regulatora. Należy zainstalować wyłącznik w taki sposób aby przylegał do przyrządu w pozycji umożliwiającej łatwą obsługę z oznaczeniem, że spełnia funkcję wyłączania zasilania. Należy użyć wyłącznik spełniający normy IEC947. Ponieważ przyrząd nie ma wbudowanego bezpiecznika topikowego nie wolno zapomnieć o zainstalowaniu bezpiecznika w obwodzie zasilania po podłączeniu do zacisku fazowego. Bezpiecznik topikowy powinien zostać umieszczony między wyłącznikiem a przyrządem i zamontowany po stronie L zacisku fazowego. Wartości znamionowe/charakterystyka bezpiecznika topikowego: 250 VAC 6.3A szybki. Należy używać bezpiecznika topikowego spełniającego normy lec 127. Wartości napięciowe/prądowe obciążenia do podłączenia do zacisku wyjścia i zacisku alarmu powinny znajdować się w granicach wartości znamionowych zakresu. W przeciwnym przypadku temperatura będzie wzrastać obniżając żywotność regulatora i powodując wystąpienie problemów w działaniu urządzenia. Napięcie/prąd inne niż określone w specyfikacji wejścia nie powinny być dołączone do zacisku wejścia. 5

6 Może to przyczynić się do skrócenia żywotności urządzenia i spowodować problemy związane z działaniem urządzenia. W przypadku wejścia napięciowego lub prądowego zacisk wejścia powinien zostać podłączony do urządzenia spełniającego wymagania normy IEC1010. Urządzenie może posiadać otwory wentylacyjne umożliwiające odprowadzanie ciepła. Należy uważać, aby do otworów nie dostały się niepożądane elementy metalowe lub inne, które mogą spowodować wystąpienie usterki urządzenia lub stanowić przyczynę pożaru. Nie wolno dopuszczać do blokowania otworu wentylacyjnego lub jego zanieczyszczenia. Wzrost temperatury bądź awaria izolacji mogą spowodować skrócenie żywotności urządzenia i wystąpienie usterek lub mogą być przyczyną pożaru. Informacje o przestrzeniach oddzielających zainstalowane regulatory w szafie sterowniczej przedstawiono w rozdziale Wymiary zewnętrzne i wycięcie panelu dokumentacji serwisowej. Należy podkreślić, że powtarzane testy tolerancji dla napięcia, zakłóceń, przepięcia itp. mogą prowadzić do pogorszenia pracy przyrządu. Zabronione jest przeprowadzanie zmian produktu przez użytkownika lub używanie w sposób niedozwolony. INSTALACJA Regulator nie powinien być używany w miejscach opisanych poniżej. W środowisku gazów łatwopalnych, wywołujących korozję, mgły olejowej, drobin, które mogą spowodować pogorszenie stanu izolacji elektrycznej. W atmosferze o temperaturach poniżej 0 C lub powyżej 55 C i wilgotności względnej powyżej 90%RH lub poniżej punktu rosy. W środowisku o dużych wibracjach lub wstrząsach. W miejscach narażonych na działanie dużych zakłóceń elektromagnetycznych. W miejscach narażonych na bezpośrednie działanie promieni słonecznych. W środowisku o wysokości ponad 2000 m n.p.m. Na zewnątrz. Wybranie takich miejsc może spowodować nieprawidłową pracę przyrządu, uszkodzenie lub może stanowić przyczynę pożaru. Ostrzeżenie Ze względów bezpieczeństwa nie wolno wyjmować korpusu regulatora z obudowy. Jeżeli zaistnieje konieczność wyjęcia go z obudowy w celu przeprowadzenia wymiany bądź naprawy należy zwrócić się do naszego najbliższego przedstawiciela lub punktu sprzedaży. PODŁĄCZENIE Osoba podejmująca się montażu powinna być kompetentna do prowadzenia instalacji urządzeń elektrycznych. Przy wykonywaniu podłączenia regulatora należy zwrócić szczególną uwagę na następujące warunki: Niebezpieczeństwo Wszelkie prace instalacyjne związane z montażem bądź demontażem przewodów elektrycznych mogą być przeprowadzone wyłącznie po uprzednim odcięciu źródeł zasilania od urządzenia. 6

7 Nie wolno dotykać zacisków przewodów ani innych elementów urządzenia będących pod napięciem. Wszystkie wykonane połączenia muszą być zgodne z montażowym schematem elektrycznym instalacji oraz krajowymi bądź lokalnymi przepisami dotyczącymi połączeń elektrycznych. 1. Przeprowadzając montaż instalacji elektrycznej regulatora należy postępować ściśle według zaleceń niniejszej instrukcji. 2.Połączenia wykonane przewodem z miedzi powinny być dostosowane do pracy w temperaturze do +75 C. 3. W przypadku wejścia termopary należy używać przewodu kompensacyjnego, który odpowiada wybranemu rodzajowi termopary. 4. Przewód sygnału wejściowego nie powinien być umieszczony w tym samym kanale co przewód zasilania sieciowego. 5. Zastosowanie odpowiedniego przewodu (skrętki) dla sygnałów wejścia jest skuteczne i zabezpiecza przed zakłóceniami spowodowanymi indukcją elektromagnetyczną. 6. Do zasilania regulatora należy użyć przewód, którego parametry są takie same lub wyższe od przewodu izolowanego winylem 600V o przekroju poprzecznym 1 mm 2 lub większym. 7. Mocno docisnąć śruby zacisków momentem 1,0 Nm. 8. Jeżeli przyrząd okaże się podatny na zakłócenia zasilania należy używać filtr przeciwzakłóceniowy w celu zapobiegania nieprawidłowej pracy urządzenia. Filtr przeciwzakłóceniowy należy montować na uziemionym panelu i wykonać możliwie najkrótsze połączenia przewodów między wyjściem filtra przeciwzakłóceniowego a zaciskami linii zasilania regulatora. ŚRODKI OSTROŻNOŚCI Przed rozpoczęciem użytkowania urządzenia, należy dokładnie zapoznać się z całą załączoną instrukcją. Należy zachować instrukcję obsługi i odwoływać się do niej w przypadku jakiejkolwiek pracy z urządzeniem w przyszłości. Należy przestrzegać wszystkich zasad i ostrzeżeń zawartych w instrukcji obsługi urządzenia. Należy upewnić się, że urządzenie nie jest w żaden sposób uszkodzone. W razie wątpliwości, nie należy korzystać z urządzenia i skontaktować się z jego dostawcą. W razie jakichkolwiek wątpliwości tyczących się bezpiecznej eksploatacji urządzenia, należy skontaktować się z dostawcą. Należy zwrócić szczególną uwagę na wszelkie znaki ostrzegawcze zamieszczone na obudowie oraz opakowaniu urządzenia. Urządzenie należy używać zgodnie z jego przeznaczeniem. Urządzenie nie jest zabawką, nie wolno pozwalać dzieciom bawić się nim. Pod żadnym pozorem nie należy pozwalać dzieciom bawić się żadną częścią opakowania tego urządzenia. Należy zabezpieczyć dostęp do małych części np. śrub mocujących, kołków przed dziećmi. Elementy te mogą być na wyposażeniu dostarczonego urządzenia i w przypadku ich połknięcia mogą doprowadzić do uduszenia dziecka. Nie należy dokonywać żadnych mechanicznych ani elektrycznych zmian w urządzeniu. Zmiany takie mogą spowodować niewłaściwą pracę urządzenia, niezgodną z normami oraz wpłynąć negatywnie na pracę urządzenia. Nie należy wkładać przez szczeliny (np. wentylacyjne) żadnych przedmiotów do środka urządzenia, może to spowodować zwarcie, porażenie elektryczne, pożar lub zniszczenie urządzenia. Nie można pozwolić aby do wnętrza urządzenia dostała się woda, wilgoć, pył i kurz, może to spowodować zwarcie, porażenie elektryczne, pożar lub zniszczenie urządzenia. Należy zapewnić poprawną wentylację urządzenia, nie zakrywać ani nie zasłaniać otworów wentylacyjnych oraz zapewnić swobodny przepływ powietrza wokół niego. Urządzenie należy montować wewnątrz pomieszczeń, chyba że przystosowane jest do pracy na zewnątrz. Nie można pozwolić, aby urządzenie było narażone na uderzenia i wibracje. 7

8 Podłączając urządzenie, należy upewnić się, że parametry elektryczne sieci zasilającej odpowiadają zakresowi pracy urządzenia. Aby uniknąć zagrożenia porażeniem elektrycznym należy podłączyć urządzenie do gniazda sieciowego z bolcem uziemiającym. Uziemienie gniazda musi być wykonane poprawnie przez uprawnionego elektryka. Podłączając urządzenie należy upewnić się, że nie spowoduje to przeciążenia obwodu elektrycznego. Należy unikać podłączenia urządzenia do jednego obwodu z silnikami i innymi urządzeniami powodującymi zakłócenia impulsowe (np. pralki, lodówki,...) Przed podłączeniem jakichkolwiek przewodów i urządzeń peryferyjnych do urządzenia, należy bezwzględnie odłączyć zasilanie sieciowe. Aby całkowicie odłączyć urządzenia od zasilania, należy wyciągnąć wtyczkę z gniazda zasilającego, a w szczególności wtedy, gdy nie będzie używane przez dłuższy czas. Należy chronić przewód zasilający przed uszkodzeniami, powinien być ułożony tak, aby nikt po nim nie chodził, na przewodzie nie mogą stać żadne przedmioty. Wszelkie dokonane połączenia muszą być zgodne z montażowym schematem elektrycznym instalacji oraz z krajowymi, bądź lokalnymi przepisami dotyczącymi połączeń elektrycznych. W tym urządzeniu nie ma części, którą użytkownik może sam wymienić. Wszystkie czynności serwisowe oprócz czyszczenia, wymiany bezpiecznika (przy odłączonym od sieci urządzeniu) nastawienia funkcji powinny być wykonywane przez autoryzowany serwis. Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych, należy bezwzględnie odłączyć urządzenie od sieci zasilającej. Do czyszczenia obudowy urządzenia nie wolno stosować benzyn, rozpuszczalników ani innych środków chemicznych mogących uszkodzić obudowę urządzenia. Zaleca się stosowanie delikatnej szmatki. Jeżeli kabel zasilania sieciowego jest uszkodzony, bezwzględnie nie wolno używać takiego urządzenia. Uszkodzony kabel musi być wymieniony przez serwis na nowy o takich samych parametrach co oryginalny. POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM Urządzenie elektroniczne zostało wykonane z materiałów, które częściowo nadają się do recyklingu. Z tego względu po zużyciu musi zostać oddane do punktu odzysku i recyklingu sprzętu elektrycznego i elektronicznego lub zostać przekazane do producenta. Urządzenia nie można wyrzucać razem z innymi odpadami mieszkalnymi. BEZPIECZEŃSTWO UŻYTKOWANIA Niniejsza instrukcja obsługi powinna zostać przekazana końcowemu użytkownikowi urządzenia. Opis Urządzenia Regulator Multifun control system to nowoczesnym wieloprocesorowy system sterowania do urządzeń grzewczych. Podstawowa wersja systemu składa się z panelu operatora i głównego modułu wykonawczego. Urządzenia te są połączone kablem LAN i zakończonym złączem typu RJ45. Dodatkowe moduły podłącza się również takim kablem. Transmisja danych sprzętowo zrealizowana jest w standardzie RS485, nad prawidłową wymianą danych czuwa protokół zmodyfikowany MODBUS. 8

9 Główny Moduł Wykonawczy Do podstawowej pracy urządzenia należy do modułu wykonawczego podłączyć niezbędne do pracy kotła czujniki, bez których kocioł nie będzie poprawnie pracował: czujnik temperatury zasilania kotła [KOCIOŁ ZASILANIE] czujnik temperatury podajnika [PODAJNIK] czujnik temperatury spalin [SPALIN] Hallotron wentylatora (C12)* - zalecany, gdy używany jest wentylator posiadający czujnik ilości obrotów. Opis wyjść modułu podstawowego i wyposażenie sterownika Obsługiwane urządzenia Opis Podajnik zasobnika (P) Silnik podajnika ślimakowego paliwa - max. 1,2(0,6)A 230V~ Wentylator(W) Silnik dmuchawy - max. 1,2(0,6)A 230V~ Pompa C.O.1 (P1) Pompa C.O.2 (P4) Pompa cyrkulacyjna C.W.U.(P3) Pompa podłogowa (P5) Mieszacz 1 Mieszacz 2 Pompa 1 obiegu Centralnego Ogrzewania max. 1,2(0,6)A 230V~ Wyposażenie: przewód zasilający do pompy 3,5 m Pompa 2 obiegu Centralnego Ogrzewania max. 1,2(0,6)A 230V~ Sterowanie pompą C.O.2 możliwe po wgraniu odpowiedniego oprogramowania ze strony Wyposażenie: BRAK (do wykorzystania przewód z pompy podłogowej) Pompa cyrkulacyjna C.W.U. max. 1,2 (0,6) A 230V~ Pompa cyrkulacyjna C.W.U. zostaje uruchomiona, gdy jest włączony program dobowy na C.W.U. Wyposażenie: przewód zasilający do pompy 2,0 m Pompa podłogowa max. 1,2(0,6)A 230V~. Wyposażenie: przewód zasilający do pompy 3,5 m Wyjście obsługując siłownik zaworu mieszającego: Obciążenia: mieszacz otwieranie: max. 1,2 (0,6) A 230V~ mieszacz otwieranie: max. 1,2 (0,6) A 230V~ Wyposażenie: przewód zasilający do zaworu mieszającego 1,5m Wyjście obsługując siłownik zaworu mieszającego: Obciążenia: mieszacz otwieranie: max. 1,2 (0,6) A 230V~ mieszacz otwieranie: max. 1,2 (0,6) A 230V~ Wyposażenie: przewód zasilający do zaworu mieszającego 1,5 m Moduł AGRO Opis Grzałka (G) Urządzenie Grzałka - max. 4(2)A 230V~ (dla obciążeń indukcyjnych wymagany dodatkowy układ gaszący RC, montowany na zewnątrz urządzenia) Ruszt max. 1,2(0,6)A 230V Czyszczenie max. 1,2(0,6)A 230V Ruszt (R) Czyszczenie (C) Opis czujników Opis KOCIOŁ ZASILANIE (C1) OPIS CZUJNIKA Wejście pomiarowe czujnika temperatury kotła, czujnik zamocowany w otworze pomiarowym kotła. Czujnik wymagany do poprawnej pracy kotła. 9

10 Czujnik podajnika (C2) C.W.U.(C3) C.O.1 (C4) Wejście pomiarowe czujnika temperatury podajnika, czujnik wymagany do poprawnej pracy kotła. Wejście pomiarowe czujnika temperatury ciepłej wody użytkowej, czujnik zamocowany w otworze pomiarowym wymiennika C.W.U Wyposażenie: czujnik o długości 4 m Podłączyć tylko w przypadku zamontowanego siłownika na mieszaczu nr 1 obiegu C.O.- czujnik temperatury za zaworem mieszającym, czujnik zamocować na rurze za zaworem mieszającym za pomocą obejmy i zaizolować. Zadbać o właściwy styk czujnika z rurą. Wyposażenie: czujnik o długości 4 m Czujnik pomieszczenia 1 (C5) Czujnik pomieszczenia 2 (C7)* Czujnik zewnętrzny (C6) POWRÓT KOTŁA (C8) C.O.2 (C9) Funkcja wejścia pomiarowego jest konfigurowana w serwisie przez instalatora jako: a)czujnik pokojowy- pomiar temperatury w pomieszczeniu b)wejście termostatu o stykach zwiernych (akcesoria opcjonalne np Auraton 2025) Wyposażenie: czujnik pomieszczenia Recalart Funkcja wejścia pomiarowego jest konfigurowana w serwisie przez instalatora jako: a)czujnik pokojowy- pomiar temperatury w pomieszczeniu b)wejście termostatu o stykach zwiernych (akcesoria opcjonalne np Auraton 2025) Opcja: czujnik pomieszczenia Recalart Wejście pomiarowe czujnika zewnętrznego. Podłączenie czujnika zewnętrznego wymagane jest dla sterowania pogodowego obiegiem centralnego ogrzewania: czujnik zewnętrzny +termostat oraz czujnik zewnętrzny +czujnik pokojowy Wyposażenie: czujnik zewnętrzny Recalart Czujnik temperatury na powrocie z instalacji grzewczej, czujnik zamocować na rurze powrotnej przy kotle bądź w specjalnym otworze pomiarowym kotła lub na rurze. Zadbać o właściwy styk czujnika z rurą!!! Czujnik dostępny w dodatkowym zestawie. Wyposażenie: czujnik o długości 3 m Podłączyć w przypadku korzystania z pompy podłogowej lub przypadku zamontowanego siłownika na mieszaczu nr 2 obiegu C.O 2 (wymagane aktualizacja oprogramowania na obiegi) Czujnik zamocować na rurze za zaworem mieszającym za pomocą obejmy i zaizolować. Zadbać o właściwy styk czujnika z rurą. Możliwość sterowania obiegiem C.O.2 wgraniu odpowiedniego oprogramowania ze strony Czujnik spalin (C10) Hallotron wentylatora (C12) Wyposażenie: czujnik o długości 4 m Wejście służące do pomiaru temperatury spalin w kominie. Sterownik współpracuje z wentylatorami z wbudowanym czujnikiem obrotów HALLA.(opcja - zależy od typu zastosowanej dmuchawy) *czujnik pomieszczenia 2 dostępny jako opcja Opis wejść pomiarowych -moduł AGRO Opis Hallotron rusztu (G) Urządzenie Detekcja położenia rusztu. 10

11 Schematy podłączeń elektrycznych sterownika Moduł wykonawczy: P- podajnik zasobnika, P1- pompa C.O.1, P2- pompa ładująca zasobnik C.W.U., P3-Pompa cyrkulacyjna C.W.U., P4- pompa C.O.2, P5- pompa rezerwowa, M1- siłownik zaworu mieszającego 1, M2- siłownik zaworu mieszającego 2, C1- czujnik kotła zasilanie, C2- czujnik podajnika, C3- czujnik C.W.U., C4- czujnik C.O.1, C5- czujnik pomieszczenia, C6-czujnik zewnętrzny, C7- czujnik pomieszczenia 2, C8- czujnik powrotu kotła,c9- czujnik C.O.2, C10- czujnik spalin, C11- czujnik żaru, C12- hallotron wentylatora, Multifun moduł AGRO: G- grzałka, R-ruszt, C-czyszczak- C13- hallotron rusztu Rysunek 1.Schemat podłączeń elektrycznych regulatora Multifun do kotłów AGRO, kotłów GRO z palnikiem MULTIFLAME. 11

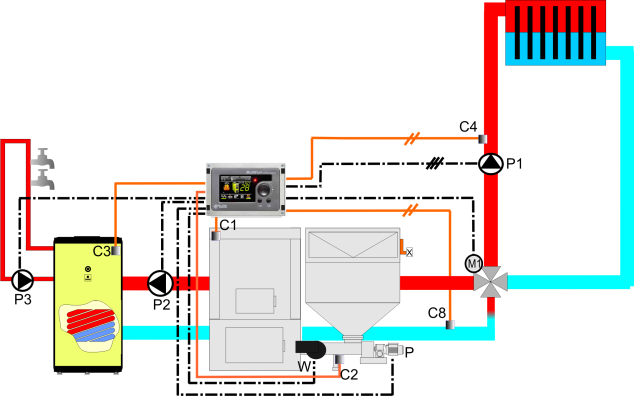

12 Schemat instalacji hydraulicznej NR 1 C1- czujnik kotła zasilanie, C2- czujnik podajnika, C3- czujnik C.W.U., C4- czujnik C.O, C5- czujnik pomieszczenia, C6-czujnik zewnętrzny, C8- czujnik powrotu kotła,c9 - czujnik podłogowy, P- podajnik zasobnika, P1- pompa C.O., P2- pompa ładująca zasobnik C.W.U., P3-Pompa cyrkulacyjna C.W.U.,P5-pompa podłogowa, M1- siłownik zaworu mieszającego. Rysunek2.Poglądowy schemat instalacji hydraulicznej oprogramowanie podstawowe sterownika 12

13 Panel operatora Opis głównych elementów 1- Dioda sygnalizacyjna 2- Pokrętło z przyciskiem służącym do wejścia do menu oraz wyboru parametru. 3- Przycisk powrotu z menu. 4- Przycisk info- wejście do ekranu informacyjnego lub pomocy 5- Pole informacyjne ekranu startowego: S.type -typ kotła S.ver: -wersja oprogramowania P: -moc kotła 13

14 Ekran główny Opis ekranu głównego Ekran główny 1- Wyliczona moc kotła 2- Stan pracy podajnika 3- Stan pracy rusztu 4- Stan pracy wentylatora 5- Stan pracy grzałki 6- Zmierzona temperatura kotła 7- Wyliczona temperatura kotła 8- Zmierzona temperatura spalin A- Obieg C.O. 10- Stan pracy pompy C.O. 11- Stan pracy- zawór mieszający otwieranie 12- Stan pracy - zawór mieszający zamykanie 13- Sygnalizacja załączonego zaworu mieszającego 14- Mieszacz wyłączony 15- Zmierzona temperatura na czujniku C.O. 16- Sterownik znajduje się w trybie LATO (obieg C.O wyłączony) 17- Sygnalizacja zwartego termostatu* (dla typu obiegu nr 2 i 3) 18- Sygnalizacja stanu grzania na obiegu C.O. 19- Sygnalizacja stanu obniżenia temperatury na obiegu C.O (dla typu obiegu nr 1 i 4) B- Obieg C.W.U. 20- Stan pracy pompy cyrkulacyjnej C.W.U 21- Stan pracy pompy ładującej zbiornik C.W.U. 22- Sygnalizacja wyłączonej pompy cyrkulacyjnej 23- Sygnalizacja wyłączonego obiegu C.W.U (nie podłączony czujnik C.W.U.) 24- Zmierzona temperatura ciepłej wody C- Okno informacyjne 25- Zmierzona temperatura zewnętrzna (wyświetlana dla obiegu C.O typu nr 3 i 4) 26- Wyświetlany dzień tygodnia (np: 1-Poniedziałek, 7 - niedziela) 27- Zegar 14

15 28- Zmierzona temperatura pokojowa (wyświetlana dla obiegu C.O typu nr 4) D- Rodzaj pracy kotła 29- Rozpalanie kotła 30- Wygaszanie kotła 31- Stan spalania biopaliw z zasobnika 32- Stan podtrzymania 33-Stop - zatrzymanie stanu pracy kotła 34- Aktywna funkcja autorozpalania 35- Zakończenie procesu wygaszania kotła 36-Spalanie drewna (rodzaj pracy drewnopellet) E- Dodatkowe urządzenia 38-Sygnalizacja włączonej pompy podłogowej 39-Sygnalizacja włączonego czyszczaka F- Ekran kotła 37- Sygnalizacja stanów alarmowych na kotle ( w przypadku braku sygnalizacji alarmowych w miejscu tym widnieje grafika kotła)** Menu użytkownika Temperatury Temperatura ogrzewania Ustawiana temperatura ogrzewanie zależy od wybranego typu obiegu centralnego ogrzewania. W trybie pogodowym (z czujnikiem zewnętrznym) ustawiana jest temperatura w pomieszczeniu ( zakres regulacji od 5 do 30⁰ C). Dla konfiguracji bez czujnika pomieszczenia ( konfiguruje Serwis) zakres regulacji tego parametru jest na poziomie temperatury kotła (zwykle 50 85⁰ C, a dla układu z zaworem mieszającym od 30-85⁰C) Temperatura C.W.U. Ustaw temperaturę ciepłej wody użytkowej w zasobniku. Grzanie ciepłej wody zależy od programu tygodniowego. Program ustawiamy w menu ZAAWANSOWANE -> Obieg CWU (patrz str. 30 Program tygodniowy C.W.U.) 15

16 SKRÓTY Najczęściej używane funkcje regulatora umieszczone zostały w menu >Skróty Lista parametrów w tej pozycji zależeć będzie od wybranego typu paliwa Rozpalanie Aktywacja procesu rozpalania. Na ekranie głównym widoczna będzie grafika rozpalania Sterownik zakończy rozpalanie automatycznie, wartość. gdy temperatura spalin osiągnie odpowiednią Po udanym rozpalaniu sterownik przejdzie samoczynnie w fazę palenia. Uwaga! Rozpalanie kotła może być niemożliwe, gdy: sterownik jest w stanie palenia został wcześniej uruchomiony proces wygaszania i kocioł jest jeszcze w trakcie wygaszania sterownik jest w podtrzymaniu wcześniej został uruchomiony proces rozpalania i kocioł go nie zakończył Wygaszanie Funkcja wygaszanie umożliwia wygaszenie paleniska. W czasie jej trwania zostanie wypalone paliwo oraz oczyszczone palenisko. Dla typu paliwa: inne - należy ustawić parametry wygaszania w menu: Kocioł->Wygaszanie (patrz str. 24). Dla każdego z automatycznie w regulatorze. paliw: pellet, owies, kukurydza, parametry związane z wygaszaniem zostały ustawione Palenie - korekta nadmuchu Parametr występuje tylko dla paliw: pellet, owies, kukurydza Moc wentylatora dla paliw (pellet, owies, kukurydza) ustawiana jest automatycznie. Jednak właściwości opałowe wybranego paliwa mogą się różnić. Parametr Palenie - korekta nadmuchu pozwala na ewentualną korektę nadmuchu. W przypadku gdy jest za dużo sadzy w kotle zaleca się zwiększenie nadmuchu. Zmniejszenie nadmuchu zalecane jest wtedy, gdy paliwo za bardzo się spieka. Użytkownik może zmienić nadmuch o ±50%. 16

17 Palenie - korekta paliwa Parametr występuje tylko dla paliw: pellet, owies, kukurydza W przypadku wybranego jednego z paliw (pellet,owies,kukurydza) czas postoju podajnika w fazie palenia ustawiany jest automatycznie. Użytkownik może skrócić lub wydłużyć czas przerwy pracy podajnika o ±50%. Palenie - korekta rusztu Parametr występuje tylko dla paliw: pellet, owies, kukurydza Parametr pozwala na korektę czasu przerwy pomiędzy kolejnymi załączeniami rusztu w paleniu. Zwiększając parametr wydłużony zostanie czas przerwy. Zakres korekty ±80%. Podtrzymanie - nadmuch Podtrzymanie -korekta nadmuchu Parametr występuje tylko dla paliw: pellet, owies, kukurydza Moc dmuchawy w fazie podtrzymania ustawiana jest automatycznie przez sterownik. Użytkownik może skorygować nadmuch o ±50%. Moc wentylatora - podtrzymanie Parametr tylko dla ustawienia paliwa : inne Ustaw moc wentylatora w fazie podtrzymania. W przypadku gdy jest za dużo sadzy w kotle zwiększ nadmuch. Zmniejszenie nadmuchu zalecane jest wtedy, gdy paliwo się za bardzo spieka. Podtrzymanie- czas postoju podajnika Podtrzymanie korekta paliwa Parametr występuje tylko dla paliw: pellet, owies, kukurydza Czas postoju podajnika w fazie podtrzymania ustawiany jest automatycznie. Użytkownik może skrócić lub wydłużyć czas przerwy pracy podajnika. Zakres korekty ±50%. Czas postoju - podtrzymanie Dla paliw: inne Ustaw czas postoju podajnika w fazie podtrzymania. Podtrzymanie - korekta rusztu Parametr występuje tylko dla paliw: pellet, owies, kukurydza Parametr pozwala na korektę czasu przerwy pomiędzy kolejnymi załączeniami rusztu w podtrzymaniu. Zwiększając parametr wydłużony zostanie czas przerwy. Zakres korekty ±80%. Ustaw czas Ustawienie godziny w sterowniku. Uwaga pełną datę należy ustawić w menu Zaawansowanym/Zegar. 17

18 Historia i statystyka 1. Etapy ustawienia przeglądania historii i statystyk 1- Oś dla temperatury zewnętrznej 2- Data 3- Godziny 4- Przejdź dalej 5- Wyświetlane dane na wykresach np: - włączony wykres temperatury kotła - wyłączony wykres temperatury kotła 6- Przejdź do wyboru danych do wykresu: - aktywny przegląd wykresów. - aktywny wybór danych 7- Oś temperatur dla pozostałych danych 2. Przejście do ekranu zaznaczenia obszaru statystyk 8- Marker zaznaczania czasu 9- Początek 1 zaznaczonego obszaru danych 10- Koniec 1 zaznaczonego obszaru danych 10- Początek 2 zaznaczonego obszaru danych 12- Zaznaczanie końca 2 obszaru danych 3. Po zaznaczeniu dwóch obszarów następuje przejście do statystyk 13- Temperatury 14- Palnik - zużycie paliwa 15-ilość spalonych kilogramów Kg lub kilogramów na godzinę Kg/h 16- pierwszy zakres statystyki 17- drugi zakres statystyki min temperatura minimalna avg temperatura średnia max temperatura maksymalna Historia pracy instalacji zapisywana jest co 1 minutę. Maksymalnie w pamięci sterownika widoczna jest historia z ostatnich 10 dni. Korzystając z menu widocznego po prawej stronie ekranu możliwe jest wygaszenie zbędnych wykresów, zwiększa to czytelność informacji na ekranie. Po zaznaczeniu zakresu danych regulator wylicza wartości średnią za danych czas. Możliwe jest porównanie 2 różnych odcinków czasowych (np. pracy kotłowni w poniedziałek i pracy we wtorek) w celu analizy wpływu ustawień regulatora na zużycie paliwa. Sterownik podaje całkowite zużycie paliwa w danym okresie i średnie spalenie na godzinę. Dodatkowo dane (historię pracy) można zapisać na kartę SD i analizować na komputerze PC 18

19 Tryb LATO/ZIMA Wybierz tryb pracy. Opcja ta wymusza tryb pracy, chociaż możliwe jest ustawienie trybu AUTO (więcej Tryb LATO/ZIMA/AUTO). Tryb ręczny Funkcja sterowania ręcznego służy do sprawdzenia podłączonych do regulatora urządzeń i czujników. Sterowanie ręczne Umożliwia wymuszenie pracy poszczególnych urządzeń. Pokrętłem dokonuję się wyboru urządzenia. Zmianę stanu pracy urządzenia dokonuję się poprzez wciśnięcie pokrętła. Za pomocą pokrętła również można ustawić moc dmuchawy. W wersji oprogramowania v30.07 i wyższej pojawia się informacja o ilości obrotów dmuchawy na minutę jeśli hallotron jest sprawny i został podłączony. Informacja ta jest podana po skrócie rpm: xxxx. Gdy nie jest podłączony hallotron lub gdy jest uszkodzony w miejscu ilości obrotów na minutę pojawiają się czerwone kreski. Moduł zasilający Moduł AGRO Symbol Opis Symbol Opis Wentylator Możliwość ustawienia mocy wentylatora Grzałka - załącza się wraz z wentylatorem Podajnik Ruszt- (ruszt zostanie wyłączony automatycznie przez czujnik hallotronu rusztu) 19

20 Pompa podłogowa Czyszczenie Pompa C.W.U. --urządzenie nieaktywne Pompa C.W.U cyrkulacyjna -urządzenie załączone Pompa C.O Zawór mieszający -zawór mieszający w pozycji otwartej -zawór mieszający w pozycji zamkniętej Test czujników Test czujników pozwala na odczyt aktualnych temperatur na czujnikach podpiętych do kotła 20

21 Zaawansowane Kocioł Rozpalanie Parametry w menu Kocioł->Rozpalanie widoczne są tylko dla paliw inne. Czas przedmuchu komory Parametr określa czas pracy wentylatora, przed rozpoczęciem procesu rozpalania. Jego zadaniem jest usunięcie ewentualnych gazów palnych z komory spalania. Czas wstępnego zasypu Parametr określa czas uruchomienia się podajnika, w celu podania pierwszej dawki paliwa. Im dłuższy czas uruchomienia podajnika tym więcej paliwa znajdzie się w palenisku. Optymalna porcja paliwa powinna utworzyć kopiec zasłaniający otwór grzałki. Moc wentylatora Parametr określa obroty wentylatora w czasie rozpalania. Należy je dostosować do typu spalanego paliwa oraz ciągu kominowego. Należy pamiętać, że zbyt wysokie obroty mogą gasić płomień w czasie rozpalania. Max.czas pracy grzałki Parametr określa maksymalny czas pracy grzałki. Dostosować do parametrów technicznych grzałki. Zbyt duży czas pracy, może spowodować uszkodzenie elementu grzejnego. Temp. wyłączenia grzałki Grzałka wyłączy się gdy temperatura spalin będzie większa od Temp. wyłączenia grzałki +zmierzona temperatura kotła Parametr określa czas mierzony od momentu włączenia rozpalania, aż do cyklicznej pracy podajnika w rozpalaniu. Czas zapłonu Czas pracy podajnika Czas pracy podajnika w celu uzupełnienia dawki paliwa w czasie rozpalania. Czas postoju podajnika Czas postoju podajnika w czasie rozpalania. Czas pełnego rozpalania Czas pełnego rozpalania określa czas trwania procesu rozpalania. Po ustawionym czasie regulator sprawdzi czy temperatura spalin osiągnęła wartość: Temperatury zakończenia rozpalania + temperatura kotła. Jeśli spaliny nie osiągnęły tej temperatury proces rozpalania zacznie się od początku 21

22 Temperatura zakończenia Jeśli spaliny osiągną wartość Temperatura zakończenia+ zmierzona temperatura kotła proces rozpalania zakończy się i kocioł przejdzie do fazy normalnej pracy Palenie- paliwa pellet, owies, kukurydza W przypadku wyboru paliw pellet, owies, kukurydza w menu Kocioł->Palenie widoczne są tylko dwa parametry: Palenie - korekta nadmuchu oraz Palenie -korekta paliwa. Palenie - korekta nadmuchu Moc wentylatora dla paliw (pellet, owies, kukurydza) ustawiana jest automatycznie. Niestety właściwości opałowe wybranego paliwa mogą się różnić. Parametr Palenie - korekta nadmuchu pozwala na ewentualną korektę nadmuchu. W przypadku gdy jest za dużo sadzy w kotle zaleca się zwiększenie nadmuchu. Zmniejszenie nadmuchu zalecane jest wtedy, gdy paliwo za bardzo się spieka. Palenie - korekta paliwa W przypadku wybranego jednego z paliw (pellet, owies, kukurydza) czas postoju podajnika w fazie palenia ustawiany jest automatycznie. Użytkownik może skrócić lub wydłużyć czas przerwy pracy podajnika w parametrze Korekta rusztu Parametr pozwala na korektę czasu przerwy pomiędzy kolejnymi załączeniami rusztu w paleniu. Zwiększając parametr wydłużony zostanie czas przerwy Palenie - paliwo inne Czas podawania Czas podawania paliwa w fazie palenia dla wybranego biegu. Zalecane jest, zwiększanie parametru czas podawania wraz ze wzrostem numeru biegu. Czas postoju podajnika Czas postoju podajnika w fazie palenia dla wybranego biegu. Zalecane jest zmniejszanie parametru czas postoju podajnika wraz ze wzrostem numeru biegu Czas postoju rusztu Czas przerwy pomiędzy kolejnymi uruchomieniami rusztu przez sterownik w fazie palenia dla wybranego biegu Czyszczenie rusztu Parametr określa ilość ruchów rusztu w celu oczyszczenia paleniska w fazie palenia dla wybranego biegu. Moc wentylatora Ustawienie mocy wentylatora dla wybranego biegu. Zalecane jest zwiększanie mocy wraz ze wzrostem numeru biegu. Bieg I, Bieg II, Bieg III 22

23 Wybierz bieg W przypadku wyboru trybu automatycznego regulator na podstawie pomiaru temperatur samoczynnie zmieni ilość paliwa i powietrza. Aby praca kotła była poprawna należy wcześniej dokonać prawidłowych ustawień parametrów spalania paliwa. W tym celu wybieramy pracę BIEG 1, a następnie ustawiamy parametry pracy kotła dla BIEGU 1 (czas podawania, czas postoju podajnika, czas postoju rusztu, czyszczeni rusztu, moc wentylatora). Prawidłowe ustawienie tych parametrów wymaga obserwacji paleniska i wykonania dodatkowych poprawek ustawień. Gdy uzyskamy zadawalający efekt możemy przejść do ustawienia tych parametrów dla BIEGU 2. Wybieramy w tym celu ustawienie BIEG 2 i postępujemy podobnie jak w przypadku doboru nastaw dla BIEGU1. Analogicznie postępujemy dla BIEGU 3. Dopiero po ustawieniu parametrów pracy kotła dla każdego z dostępnych BIEGÓW (1,2 i 3), można włączyć tryb AUTO. Podtrzymanie - dla paliw pellet, owies, kukurydza Podtrzymanie -korekta nadmuchu Moc wentylatora w fazie podtrzymania ustawiana jest automatycznie przez sterownik. Użytkownik może skorygować ustawioną wartość. Podtrzymanie - korekta paliwa Czas postoju podajnika w fazie podtrzymania ustawiany jest automatycznie. Użytkownik może skrócić lub wydłużyć czas przerwy pracy podajnika w parametrze. Korekta rusztu Parametr pozwala na korektę czasu przerwy pomiędzy kolejnymi załączeniami rusztu w paleniu. Zwiększając parametr wydłużony zostanie czas przerwy Podtrzymanie - dla paliw inne Czas pracy podajnika Czas pracy podajnika w fazie podtrzymania. Czas postoju podajnika Czas, pomiędzy kolejnymi załączeniami podajnika w fazie podtrzymania. Czas postoju rusztu Czas pomiędzy kolejnymi załączeniami rusztu w fazę podtrzymania Czyszczenie rusztu Parametr określa ilość ruchów rusztu w celu oczyszczenia paleniska w fazie podtrzymania. Moc wentylatora Ustaw moc z jaką będzie załączał się wentylator w fazie podtrzymania. Opóźnienie wył. nadmuchu 23

24 Parametr określa czas pracy wentylatora, liczony od momentu, gdy podajnik skończy podawać paliwo. Opóźnienie zał. podajnika Parametr określa czas pracy wentylatora, przed włączeniem się podajnika. Celem takiego działania jest lepsze rozpalenie dawki podtrzymującej palenie w fazie podtrzymania. Wygaszanie Menu Kocioł -> Wygaszanie widoczne jest tylko dla ustawionego typu paliwa: inne. Dla paliw dedykowanych (pellet, kukurydza, owies), nie ma możliwości zmiany poniższych parametrów. Sterownik uwzględnia jednak ich wartości w trakcie pracy. Parametry te mają wartości fabryczne podane niżej. Uwaga: W menu SKRÓTY jest zawsze dostępne polecenie Wygaszanie (str.16). Służy ono do wygaszenia paleniska. Nie umożliwia ustawienia parametrów. Czas wypalania paliwa Parametr określa ile czasu będzie trwał proces wypalenia paliwa liczony od momentu gdy temperatura spalin spanie poniżej aktualnej temperatury kotła. Przez ten czas będzie pracowała dmuchawa na ok. 70% wydajności, a podajnik nie będzie podawał paliwa. Proces kończy się zatrzymaniem pracy kotła. Na ekranie głównym widoczny będzie znak STOP (nr 33). Fabrycznie parametr ustawiony jest na 10 minut. Czyszczenie rusztu Parametr określa ilość ruchu rusztu, w celu oczyszczenia paleniska w fazie wygaszania. Do minimalnej wartości 8 cykli pracy rusztu, sterownik doda wartość omawianego parametru (fabrycznie 6 cykli). Dla nastaw fabrycznych wykonane zostanie 12 cykli ruchu rusztem. Wybór paliwa Użytkownik wybiera rodzaj paliwa jaki będzie stosowany w kotle. Parametry związane z: Rozpalaniem, Paleniem*, Podtrzymaniem* oraz Wygaszaniem dla paliw pellet, owies, kukurydza dobrane są przez producenta kotła. *Użytkownik ma możliwość ewentualnej korekty mocy wentylatora oraz czasu postoju podajnika i rusztu. Rodzaj pracy palenie- podtrzymanie-> gdy kocioł osiągnie zadaną temperaturę będzie podtrzymywał prace kotła poprzez włączanie podajnika i wentylatora według parametrów ustawianych w menu Kocioł-> podtrzymanie. Ten rodzaj pracy zalecany jest zimą. palenie -wygaszanie-> gdy kocioł osiągnie temperaturę zadaną kotła regulator przejdzie w stan wygaszania (po czasie ustawionym w parametrze Czas opóźnienia wej. w tryb wygaszania ). O wygaszeniu/ rozpaleniu decyduje temperatura kotła. palenie- wygaszenie ECO-> w trybie Eko kocioł pozostaje wygaszony do czasu obniżenia temperatury w budynku o 0,5 C poniżej ustawionej wartości. Gdy temperatura pomieszczenia wzrośnie powyżej 0,5 C kocioł zostanie wygaszony. Kocioł może samoczynnie się rozpalić również w przypadku gdy wymagane jest nagrzanie 24

25 zasobnika C.W.U. Do popranej pracy kotła w tym trybie wymagane jest podłączeni czujnika pokojowego. O wygaszeniu / rozpaleniu decyduje temperatura pokojowa, lub temperatura zasobnika C.W.U. drewno-typ palenia drewnem. W tym typie pracuje tylko dmuchawa kocioł nie spala paliwa z zasobnika. Po załadowanie drewna i jego ręcznym zapaleniu należy wywołać z menu plecenie ROZPALENIE. Kocioł będzie kontynuował palenie do momentu braku paliwa. Nie można wywołać funkcji WYGASZANIE. W kolejnym pozycji opisanych dalej polecenie WYGASZANIE nie działa do wypalenia załadowanego ręcznie drewna. drewno-pellet- podtrzymanie. Tryb ten po wywołaniu funkcji ROZPALANIE wypala do końca załadowaną uprzednio porcję drewna ( nie pracuje podajnika), po czy samoczynnie rozpala pellet i dalej pracuje identycznie jak palenie podtrzymanie. Aby ponownie spalić porcję drewna należy w menu włączyć polecenie WYGASZANIE. Po całkowitym wygaszeniu kotła załadować drewno, zapalić je i włączyć polecenie ROZPALANIE. drewno-pellet wygaszanie. Ten rodzaj pracy działa podobnie jak opisany wyżej drewno-pelletpodtrzymanie. Różnica polega na samoczynnym wygaszeniu Pelletu w miejsce trybu podtrzymania i automatycznym rozpaleniu Pelletu gdy temperatura kotła jest za niska. Aby ponownie spalić porcję drewna należy w menu włączyć polecenie WYGASZANIE. Po całkowitym wygaszeniu kotła załadować drewno, zapalić je i włączyć polecenie ROZPALANIE. Czas opóźnienia wejścia w tryb wygaszania Parametr związany z rodzajem pracy typu palenie wygaszanie. Sterownik rozpocznie wygaszenie z opóźnieniem pracując, po nagrzaniu kotła do wymaganej temperatury, przez ustawiony czas w trybie podtrzymania. W sytuacji gdy temperatura kotła obniży się przed upływem ustawionego czasu opóźnienia kocioł od razy wejdzie w tryb palenia. Możliwa jest więc efektywna praca kotła w zimie bez zbędnego wygaszania. Procesy wygaszania i rozpalania trwają dosyć długo, nie ma więc sensu (szczególnie jesienią gdy kocioł nie jest mocno obciążony), ustawianie czasu opóźnienia poniżej minut. Latem zalecamy ustawienie tego parametru na 0. W zimie zalecany rodzaj pracy to paleni podtrzymanie. Zasobnik pelletu Ustawienie harmonogramu pracy ładowania pelletu z zasobnika do zasobnika kotła. Poza ustawionym przedziałem czasu paliwo nie będzie uzupełniane. 25

26 Obieg C.O. Podmenu Obieg C.O. jest dostosowane do wybranej przez instalatora opcji Sterowanie obiegiem. Ręczny Parametry użytkownika: >Zaawansowane>Obieg C.O Obniż.temp.ogrzewania Tryb LATO/ZIMA Program C.O. Pompa podłogowa Termostat+cz. zewn. Termostat Parametry użytkownika: >Zaawansowane>Obieg C.O Pompa C.O Obniż.temp.ogrzewania Tryb LATO/ZIMA Pompa podłogowa Cz.pokojowy+cz.zewn. Parametry użytkownika: >Zaawansowane>Obieg C.O Pompa C.O Obniż.temp.ogrzewania Tryb LATO/ZIMA/AUTO Charakterystyka pogodowa Temp. auto LATO/ZIMA Pompa podłogowa Parametry użytkownika: >Zaawansowane>Obieg C.O Pompa C.O Obniż.temp.ogrzewania Tryb LATO/ZIMA/AUTO Charakterystyka pogodowa Cz. pokojowy korekta Cz. pokojowy kalibracja Temp. auto LATO/ZIMA Program C.O. Pompa podłogowa Wymagane: czujnik zewnętrzny C6 Wymagane: czujnik pokojowy C5, czujnik zewnętrzny C6 26

27 Pompa C.O. 1 Uwaga: Pompa C.O. uruchomiona zostanie w trybie ochrony anty-zamarzeniowej gdy temperatura zewnętrzna będzie niższa od -2⁰ i jednocześnie temperatura kotła spadnie poniżej +10⁰ C Parametr Pompa C.O jest niedostępny, gdy w menu instalatora załączony jest zawór mieszający >Serwis>Obieg C.O. Tryb Pracy Pompy Parametr określa sposób pracy pompy C.O. w układzie prostym, tzn. w instalacji bez zaworu mieszającego z siłownikiem. Dostępne opcje: 1. Blokada 100% - sygnał z termostatu pokojowego blokuje pracę pompy pompa nie pracuje 2. Praca modulowana sygnał z termostatu pomieszczenia aktywuje pracę przerywaną (ustawienie dalej) 3. Blokada 0% - termostat pomieszczenia nie ma wpływu na pracę pompy C.O. Ustawienie to zalecamy w przypadku gdy instalacja jest rozległa i praca modulowana pompy nie jest w stanie nagrzać odległych grzejników Praca modulowana czas pracy Celem pracy modulowanej pompy C.O. jest obniżenie temperatury grzejników na podstawie informacji z termostatu pomieszczenia. Zwarcie wejścia pomiarowego czujnika pomieszczenia jest sygnałem dla regulatora o zastosowaniu jednego z 3 trybów pracy pompy C.O. Omawiany parametr ma wpływ na pracę pompy w trybie PRACA MODULOWANA. Parametr określa czas pracy pompy (ustawienie od 1 minuty do 60 minut). Po upływie czasu pracy regulator blokuje pompę na czas postoju - patrz opis dalej. Praca modulowana czas postoju Po okresie pracy pompa zatrzymuje się na ustawiony czas. Zakres ustawień od 10 do 60 minut. Obniżenie temperatury ogrzewania Obniżenie temperatury ogrzewania jest parametrem, który ustawiamy odpowiednio do wybranej opcji sterowanie obiegiem (ustawia Serwis). W przypadku sterowania ręcznego ustawiamy wartość obniżenia temperatury instalacji C.O. w %. Obniżenie temperatury ustawiane jest w tym przypadku w opcji Program C.O. (patrz opis dalej). Dla instalacji wyposażonej w termostat pomieszczenia (bez czujnika pogodowego) zwarcie wejścia pomiarowego czujnika pomieszczenia jest sygnałem dla regulatora o obniżeniu temperatury ogrzewania o ustawioną w % wartość. W przypadku instalacji z zaworem mieszającym nastąpi przymknięcie zaworu i jednoczesne obniżenie temperatury kotła. Dla instalacji z czujnikiem zewnętrznym (wymagane ustawienie przez Serwis opcji Sterowanie obiegiem ) obniżenie ustawiamy w ⁰C. Ustawiona wartość powinna dotyczyć obniżenia temperatury 1 Opcja dostępna tylko dla ustawienia serwisowego : Sterowanie obiegiem w opcji : Termostat i Termostat + czujnik zewnętrzny 27

28 pomieszczenia. Sterownik przeliczy ją na obniżenie temperatury ogrzewania uwzględniając aktualną temperaturę zewnętrzną, oraz ustawioną charakterystykę pogodową. Tryb LATO/ZIMA/AUTO 2 Parametr służy do ręcznego przełączenia regulatora w tryb LATO, lub ZIMA. Można również wybrać opcję ATUO wtedy sterownika samoczynnie na podstawie temperatury zewnętrznej przełączy się w tryb ZIMA, lub LATO. W trybie LATO obsługiwana jest tylko Ciepła Woda Użytkowa. W trybie ZIMA regulator steruje całym ogrzewaniem (C.O + C.W.U.) Charakterystyka pogodowa 3 W przypadku ustawienia przez Serwis opcji wykorzystującej czujnik zewnętrzny, w menu pojawia się możliwość ustawienia charakterystyki pogodowej. Regulator ma do dyspozycji 13 gotowych charakterystyk, które zostały przygotowane dla budynków o różnej izolacji termicznej i różnych systemach ogrzewania. Podczas wyboru właściwej dla konkretnego budynku charakterystyki należy w pierwszym kroku sugerować się typem ogrzewania. Dla ogrzewania podłogowego odpowiednie będzie charakterystyka z przedziału 1-4, dla ogrzewania grzejnikowego W kolejny, kroku należy ocenić jakość izolacji. Im izolacja cieplna budynku jest gorsza tym wyższy powinien być numer charakterystyki. Na początek najlepszym rozwiązaniem jest wybór średniej wartości. Dla ogrzewania podłogowego ustawia się najczęściej numer 3, dla grzejnikowego numer 7. Dalej pełna rodzina charakterystyk jaką dysponuje regulator MULTIFUN. Uwaga: Zmiana temperatury pomieszczenia (menu Temperatury/Temperatura Ogrzewania) ma wpływ na charakterystykę pogodową, która dostosowuje się do nowych wymagań. Czujnik pokojowy korekta 4 2 Tylko dla konfiguracji z czujnikiem zewnętrznym możliwa jest praca w trybie AUTO. Dla prostych opcji nie wyświetla się tryb AUTO. Patrz Serwis Sterowanie obiegiem. 3 Parametr widoczny tylko po ustawieniu przez Serwis w opcji Sterowanie obiegiem konfiguracji pracy z czujnikiem zewnętrznym (są 2 takie konfiguracje) 4 28

29 Sterownik skoryguje automatycznie temperaturę ogrzewania po wykryciu rozbieżności pomiędzy ustawioną wartością temperatury pokojowej, a wskazaniem czujnika. Korekta pozwala zwiększyć wpływ czujnika na zmiany temperatury C.O. (wartości większe od zera), lub zmniejszyć (wartości ujemne). Dla ogrzewania podłogowego zalecamy ustawienie wartości -60%. Czujnik pokojowy kalibracja 5 Ze względu na długość przewodu i dokładność wykonania sensora, wskazanie temperatury może różnić się od wartości faktycznej o kilka stopni. Za pomocą pokrętła możemy ustawić prawidłową wartość dokonując kalibracji czujnika. Poprawiona wartość jest wyświetlana w prawym górnym rogu wyświetlacza. Temperatura auto LATO/ZIMA Parametr wykorzystywany tylko w przypadku włączenia przez Serwis pracy z czujnikiem zewnętrzny. Dodatkowo użytkownik musi wybrać TRYB AUTO (menu Zaawansowane/Obieg C.O./TRYB Lato/ZIMA/AUTO). Gdy temperatura na zewnątrz przekroczy ustawioną wartości regulator przełączy się w tryb LATO. Gdy temperatura spadnie, - przełączy się w tryb ZIMA. (Patrz opis wyżej Tryb LATO/ZIMA/). Program C.O. 6 Program C.O. działa podobnie jak program C.W.U. opisany dalej (patrz Program tygodniowy C.W.U.). Zaznaczony czarnymi prostokątami przedział czasu oznacza pracę ogrzewania z ustawioną temperaturą. Przez pozostały czas regulator obniży temperaturę zgodnie z ustawieniem Obniżenie temperatury ogrzewania. Pompa podłogowa W parametrze można włączyć lub wyłączyć działanie pompy podłogowej w trybie LATO. Zimą pompa podłogowa pracuję cały czas Uwaga: Parametr jest niewidoczny, w przypadku wyłączonej pompy w menu instalatora SERWIS> Obieg.C.O. > Pompa podłogowa OBIEG C.W.U. Temperatura C.W.U. Ustawienie temperatury zasobnika C.W.U. możliwie jest w zakresie od 40 do 70 C. Dodatkowo dostęp do tego parametru mamy z poziomu menu TEMPERATURY, oraz z poziomu ZAAWANSOWANE/OBIEG C.W.U. Gdy temperatura zasobnika jest niższa od ustawione wartości o histerezę C.W.U. to regulator rozpacznie proces ładowania zasobnika. Gdy temperatura jest wyższa od ustawionej plus Histereza C.W.U. proces ładowania zostanie zakończony. Uwaga: 1. Ładowanie zasobnika polega na uruchomieniu pompy C.W.U. Pompa zostanie włączona gdy temperatura kotła będzie wyższa od tzw. minimalnej temperatury kotła ustawionej przez Serwis. 2. W trybie lato pompa C.W.U. wyłącza się z opóźnieniem w zakresie od 3 do 10 minut (ustawia Serwis) od momentu zakończenia procesu ładowania zasobnika (patrz opis Histereza C.W.U.). Histereza C.W.U. 5 Opcja dostępna tylko dla ustawienia serwisowego Sterownie obiegiem na pozycji: CZ. POKOJOWY +CZ. ZEWNĘTRZNY 6 Opcja dostępna tylko dla ustawienia serwisowego Sterownie obiegiem na pozycji: RĘCZNE i CZ. POKOJOWY +CZ. ZEWNĘTRZNY 29

30 Mniejsza wartość to jednocześnie dokładniej utrzymywana ustawiona temperatura w zasobniku, ale też więcej cykli ładowania zasobnika i więcej cykli rozpalania palnika (szczególnie LATEM). Ustawienie wartości np. 20 C oznacza, że włączenie procesu ładowania zasobnika rozpocznie się gdy temperatura spadnie o 10C poniżej ustawionej temperatury C.W.U., a zakończy się gdy temperatura zasobnika będzie wyższa o 10C od wartości ustawionej. Program C.W.U. Regulator wymaga ustawienia programu grzania C.W.U. dla każdego dnia tygodnia. Użytkownik ma do dyspozycji 3 dobowe programy fabryczne, oraz 2 programy własne.. Poniżej fabryczne programy dobowe: Pr:1 5:30-7:30, oraz 15:00 21:30 Pr:2 7:00 22:00 Pr:3 0:00-23:59 Jak widać grzanie C.W.U. w programie nr.1 ma dwa przedziały czasowe, pierwszy w godzinach porannych, drugi- popołudniowych. Program nr.3 to grzanie C.W.U. bez przerwy przez całą dobę. Programy własne użytkownika o numerach 4 i 5 można ustawić dowolnie (opis dalej w kolejnych punktach menu.) Dni tygodnia są oznaczone cyframi od 1 do 7, gdzie 1 oznacza poniedziałek, 2 wtorek itd. Każdy z 5 programów dobowych można podłączyć pod odpowiedni dzień tygodnia zależnie od własnych potrzeb. Program tygodniowy C.W.U. Programowanie tygodnia polega na wyborze numeru programu dobowego (obrót gałką), następnie przejściu do kolejnego dnia tygodnia (wciśniecie gałki) i ponownym wyborze numeru programu (obrót gałką). Czynności powtarzamy do momentu ustawienia całego tygodnia. Aby zakończyć naciśnij klawisz WYJŚCIA. Opis czynności Należy wybrać numeru programu dla wybranego dnia tygodnia. Użytkownik ma do wyboru 3 programy fabryczne oraz ma możliwość edytowania dwóch programów. Czarny słupek oznacza czas utrzymania żądanej temperatury na zasobniku C.W.U- pracuje pompa C.W.U. i pompa cyrkulacyjna. W pozostałym czasie (puste miejsce) - funkcja nieaktywna (nie pracuje pompa C.W.U oraz pompa cyrkulacyjna). -zmiana numeru programu za pomocą pokrętła - zmień dzień tygodnia, naciśnij pokrętło Przycisk powrotu służy do wyjścia z funkcji. Program nr 4 30

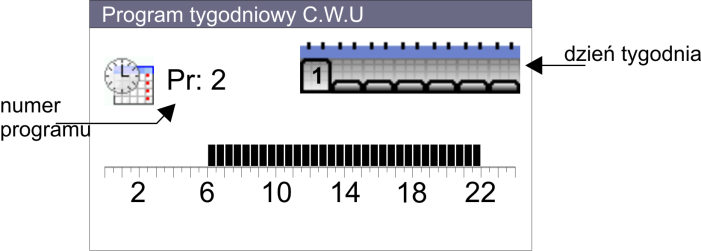

31 Jeden z dwóch program dobowych użytkownika. Program ten można użyć następnie w dowolnym dniu tygodnia podczas ustawiania programu tygodniowego C.W.U.. Regulator pozwala na określenie z dokładnością do 30 minut czasu w którym będzie grzana C.W.U.. Można ustawić dowolną liczbę przedziałów czasowych w ciągu doby, co może być przydatne gdy mamy zainstalowaną pompę cyrkulacyjną C.W.U. Programowanie polega na ustawieniu kursora na odpowiednim miejscu na osi czasu (obrót gałki), wciśnięciu gałki w celu aktywacji trybu zaznaczania obszaru w którym będzie grzana C.W.U. i odpowiednim przesunięciu kursora (obrót gałki). Dezaktywacja trybu zaznaczania następuje po ponownym wciśnięciu gałki i umożliwia skasowania wcześniej znaczonego obszaru grzania. Uwaga: Należy pamiętać, że pompa cyrkulacyjna C.W.U., której zadaniem jest zapewnienie gorącej wody od razu po odkręceniu kranu, powoduje również jej zbędne schładzanie. Regulator uruchamia tę pompę zgodnie z ustawieniami serwisu, ale tylko w czasie gdy jest ustawiony program grzania C.W.U. Można więc precyzyjnie zaprogramować czas gdy będziemy korzystali z Ciepłej Wody i do minimum ograniczyć straty paliwa. Opis czynności Czarny słupek oraz ikona oznacza załączone ogrzewanie - pracuje pompa C.W.U. i pompa cyrkulacyjna. W pozostałym czasie (puste miejsce) funkcja nieaktywna, pompa C.W.U. i pompa cyrkulacyjna nie pracują, utrzymywana jest temperatura obniżona. pomocą pokrętła -zmiana przedziału czasowego za - ogrzewanie CWU włączone (czarny słupek) -ogrzewania CWU wyłączone (puste miejsca) -Przycisk powrotu służy do wyjścia z funkcji. - przycisk pokrętła do włączania i wyłączania ciepłej wody Program nr 5 Działanie i obsługa analogicznie jak Program nr 4. Legionella(wł/wył) Aktywacja funkcji ma na celu zniszczenie bakterii Legionella w zasobniku C.W.U. Proces ten jest realizowany poprzez nagrzanie zasobnika do 70 C i utrzymanie tej temperatury przez 2 godziny. Funkcja uruchamia się automatycznie w każdy poniedziałek o godzinie 1:00. 31
