MaxTester 720B OTDR WSZECHSTRONNE ROZWIĄZANIE OPTYMALIZOWANE DLA POŁĄCZEŃ POINT-TO-POINT (P2P)

Transkrypt

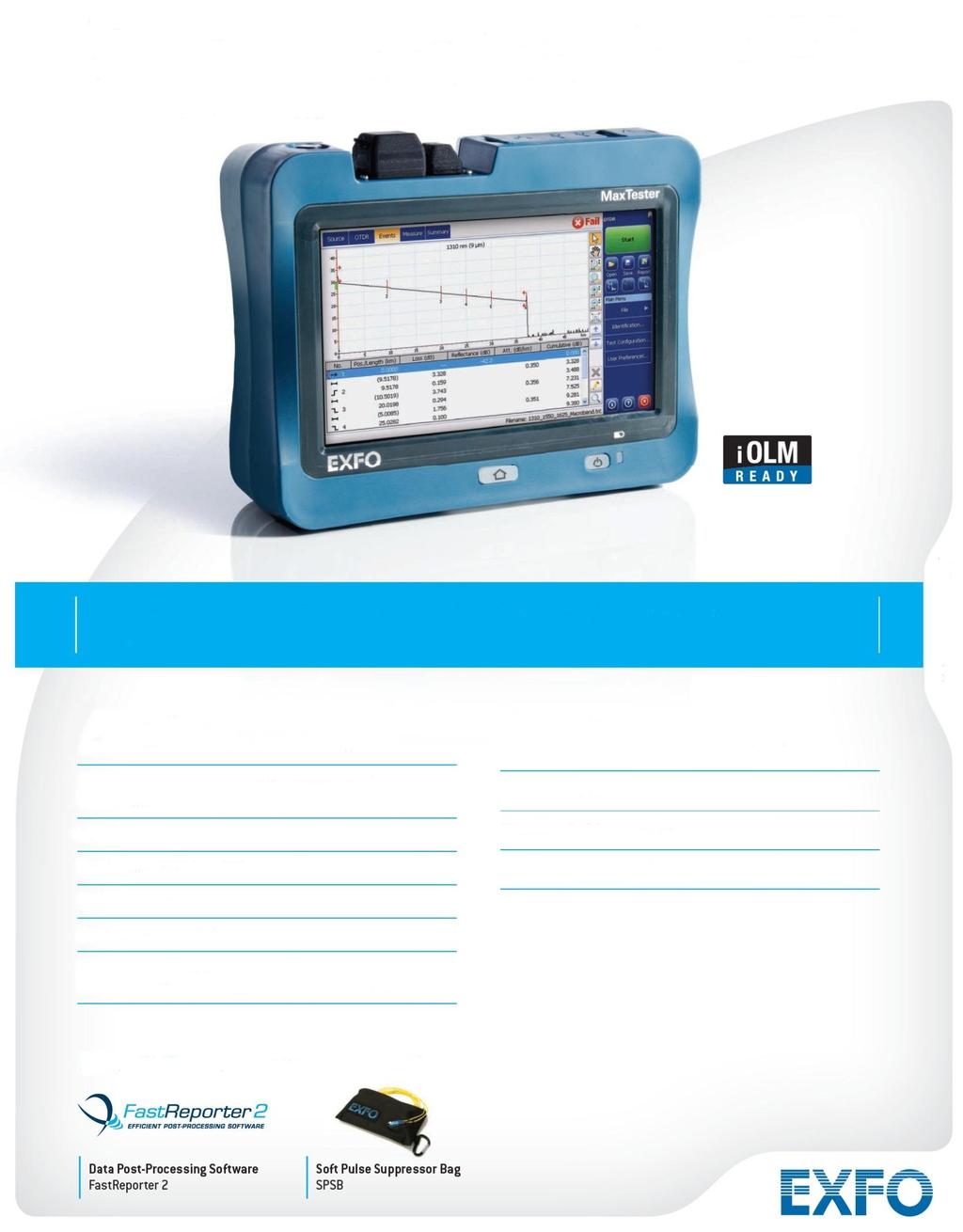

1 SPECYFIKACJA MaxTester 720B OTDR WSZECHSTRONNE ROZWIĄZANIE OPTYMALIZOWANE DLA POŁĄCZEŃ POINT-TO-POINT (P2P) W pełni funkcjonalny, dedykowany OTDR z wyglądem wzorowanym na tablecie, idealny do codziennego testowania każdej jednomodowej sieci dostępowej. KLUCZOWE CECHY I KORZYŚCI Poręczny, lekki, wytrzymały, wyglądem przypominający tablet APLIKACJE Budowa sieci dostępowych 7 ekran dotykowy największy z serii przenośnych Testowanie sieci lokalnych 12-godzinna praca na baterii Certyfikacja połączeń punktów międzycentralowych Martwe strefy: EDZ 0.8m, ADZ 3.5m Zakres dynamiki 36/34 db Wzmocniona konstrukcja zewnętrzna iolm-ready: inteligentna analiza i wizualizacja sieci optycznej OTDR PRODUKTY I OPCJE UZUPEŁNIAJĄCE Fiber Inspection Probe FIP-400B

2 NOWY, PORĘCZNY OTDR MAX-720B MaxTester 720B OTDR Seria MAX-700B to dedykowane, przenośne reflektometry OTDR, swoim wyglądem przypominające tablet. Lekka i wystarczająco wytrzymała, aby poradzić sobie w każdych warunkach środowiskowych. Najnowsze rozwiązanie firmy EXFO łączy w sobie wysoką wydajność oraz szeroką funkcjonalność, będąc przy tym efektywnym cenowo. Jednostka wyposażona została w 7" ekran dotykowy, największy jak dotąd z serii jednostek przenośnych i intuicyjny graficzny interfejs zapewniający szybką i łatwą obsługę. Dodatkowo nowe i usprawnione środowisko OTDR 2.0 oferuje szeroką bazę ikon funkcyjnych, szybki boot-up, automatyczne wykrywanie makrozgięć oraz prace w trybie automatycznym i rzeczywistym. Niesamowity, 12 godzinny czas pracy na baterii pozwala na zaawansowane testy w terenie, a bogate opcje sprzętowe tj. VFL, miernik mocy i narzędzia USB usprawniają i ułatwiają pracę technikom. Co najważniejsze, seria Max-700B wyposażona została w iolm, czyli w inteligentną analizę sieci optycznych. To zaawansowane oprogramowanie zamienia najbardziej złożone analizy tras w jedno proste zadanie. Podsumowując seria Max-700B jest wystarczająco mała, aby zmieścić się w dłoni i na tyle duża, aby sprostać twoim wygórowanym potrzebom. URZĄDZENIE ZAPROJEKTOWANE DO WYKONYWANIA WSZYSTKICH POTRZEBNYCH TESTÓW MAX-720B OTDR/iOLM cechuje się dynamicznym zakresem 36 db i martwą strefą m. Zapewnia to wydajne wykrycie INTELIGENTNA zdarzeń znajdujących ANALIZA i WIZUALIZACJA się blisko siebie, SIECI takich OPTYCZNEJ jak patchcordy i patchpanele w punktach centralowych CO. Jest zoptymalizowany do testowania każdej sieci dostępowej typu point-to-point (P2P). Inne dostępne modele: MAX-715B Instalacje i rozwiazywanie problemów ostatniej mili FTTx (30 db) MAX-730B FTTH/PON, testowanie przez splittery i krótkie sieci Metro (P2P) (39 db) POZBYWANIE SIĘ ZŁOŻONOŚCI OTDR inteligentna analiza sieci optycznej Wykonuje wiele pomiarów Analizuje reflektogramy Zastosowanie unikalnego i opatentowanego oprogramowania iolm, przewyższa tradycyjne podejście do reflektometrów OTDR dzięki zaawansowanej, eksperckiej umiejętności charakteryzowania każdej sieci światłowodowej. Dynamiczna aplikacja iolm używa najbardziej zaawansowanych algorytmów. Aby zapewnić precyzyjne informacje i maksymalną rozdzielczość każdego elementu połączenia. Dzięki swojej inteligencji i prostocie, iolm konwertuje skomplikowane pomiary w jasny, dokładny wynik za pomocą jednego kliknięcia. Łączy wyniki Zoptymalizowany sprzętowo i inteligentny programowo dla wysokiej wydajności Wykonywanie wielu pomiarów za pomocą jednego przycisku NARZĘDZIA Wyświetla PROGRAMOWE graficzny obraz sieci Ekspercka charakteryzacja wyników w jednym, kompletnym raporcie Najszybsze i proste wykonanie pełnej charakteryzacji włókna Nie wymaga przeszkolenia dzięki automatycznym ustawieniom urządzenia Zminimalizowana konfiguracja dzięki inteligentnej analizie wspieranej przez Link-Aware TM Trzy sposoby korzystania z iolm OTDR combo (O i code) Aplikacje iolm i OTDR Dostępne na urządzeniu Upgrade Dodaj opcję iolm w dowolnym momencie Tylko iolm Zamów urządzenia tylko Z opcją iolm

3 INTELIGNETNA I ZAUTOMATYZOWANA KAMERA INSPEKCYJNA Zaniedbanie czyszczenia, kontroli i certyfikacji złącza może prowadzić do poważnych problemów, które jak przedstawiają badania, stanowią 80% awarii sieci. Dzięki wieloletniemu doświadczeniu w terenie, EXFO zaprojektowało i opatentowało kamerę inspekcyjną FIP-400B, która stała się nieodzownym narzędziem przy budowie sieci światłowodowych. W połączeniu z oprogramowaniem ConnectorMax2, kamera FIP-400B dokładnie analizuje czystość złącza bazując na standardach IEC, IPC i zdefiniowanych przez użytkownika. Dodatkowo, dzięki funkcji automatycznego centrowania obrazu oszczędza czas kontroli, szczególnie przy inspekcji patchpaneli i innych trudnych do osiągniecia złączy. FIP-400B wyposażona została we wskaźnik LED pass/fail, co ułatwia wyraźną i szybką diagnozę złączy. Powiększanie Przechwycanie Wskaźnik LED Nakrętka Ostrość Wymienna końcówka adaptera Interfejs USB

4 NARZEDZIA PROGRAMOWE Update Manager Konfiguracja VNC Przeglądarka Internet Explorer Przenoszenie danych Scentralizowana dokumentacja Tapety pulpitu PDF Reader Udostępnianie plików przez Bluetooth Połączenie Wi-Fi Kamera inspekcyjna Umożliwia aktualizację do najnowszego oprogramowania Narzędzie VNC umożliwia technikom przesył ustawień do oddalonych od siebie kolegów Umożliwia korzystanie z przeglądarki internetowej bezpośrednio w urządzeniu Umożliwia szybkie przesyłanie danych (codzienne wyniki testów) Szybki i prosty dostęp do materiałów pomocnych użytkownikowi Wzbogacają środowisko pracy w kolorowe malownicze tła Umożliwia przeglądanie raportów w formacie.pdf Umożliwia przesyłanie danych do każdego urządzenia z Bluetooth Umożliwia połącznie z siecią poprzez Wi-Fi Kamera inspekcyjna USB do inspekcji złączy OZNACZENIA INPUT/OUTPUT Port SM OTDR Wskaźnik testu Rysik Miernik mocy Wizualny lok. uszk. Port 10/100 Mbit/s 2 x port USB 2.0 Wtyk zasilania Przycisk główn. menu Zasilanie ON/OFF Wskaźnik LED baterii Wbudowane WiFi/Bluetooth

5 SPECYFIKACJE a (wstępne) SPECYFIKACJE TECHNICZNE Wyświetlacz Interfejsy Przechowywanie Baterie Zasilanie Długość fali (nm) b Zakres dynamiki (db) c Martwa strefa zdarzeniowa (m) d Martwa strefa tłumieniowa (m) e Zakres odległości (km) Szerokość impulsu (ns) Liniowość (db/db) Próg strat (db) Rozdzielczość strat (db) Rozdzielczość próbkowania (m) Ilość punktów próbkujących Niepewność odległości (m) f Czas pomiaru Dokładność reflektancji (db) Typowe rzeczywiste odświeżanie Bezpieczeństwo lasera MAXTESTER 720B 7 (178 mm) dotykowy ekran o rozdzielczości 800 x porty USB 2.0 RJ-45 LAN 10/100 Mbit/s 2 GB pamięci wewnętrznej ( reflektogramów OTDR) Bateria litowo-jonowa 12 godzin pracy zgodnie z Telcordia (Bellcore) TR-NWT Zasilacz AC/DC, wejście VAC, Hz, 9-16 V DCIN, miniumum 15 Wat 1310/ / ,1 do 260 km 5 ns do 20 us ± do 5 Aż do ± ( % x odległość + rozdzielczość próbkowania) Definiowany przez użytkownika (maksymalnie 60min.) ± 2 3 1M Uwagi a. Wszystkie specyfikacje przygotowane są dla 23 C ± 2 C i złączy FC/APC, chyba że napisano inaczej. b. Typowo. c. Typowy zakres dynamiki dla najdłuższego impulsu i przybliżania 3-minutowego dla SNR = 1. d. Typowa strefa martwa dla reflektancji poniżej 55 db, przy użyciu impulsu 5 ns. e. Typowa strefa martwa dla reflektancji poniżej 55 db, przy użyciu impulsu 5 ns. f. Nie zawiera niepewności wynikającej z indeksu włókna.

6 SPECYFIKACJE OGÓLNE Rozmiar (H x W x D) Waga (łącznie z baterią) Temperatura Operacyjna Przechowywania Wilgotność względna 200 mm x 155 mm x 68 mm 1.29 kg (2.8 Ib) C do 50 0 C (14 0 F do F) C do 70 0 C (-40 0 F do F) a 0 % do 95 % bez kondensacji ŹRÓDŁO (opcjonalnie) Moc wyjściowa (dbm) b Modulacja - 6 CW, 1 khz, 2 khz SPECYFIKACJE WBUDOWANEGO MIERNIKA MOCY (GeX) (opcjonalnie) c Skalibrowane długości fal (nm) Zakres mocy (dbm) d Niepewność (%) e Rozdzielczość wyświetlacza (db) Zakres automatycznego zerowania offsetu d,f Detekcja tonów (Hz) 850, 1300, 1310, 1490, 1550, 1625, do -50 ± 5 % do ±10 nw 0.01 = max do -40 dbm 0.1 = -40 dbm do -50 dbm Moc max do -34 dbm 270/330/1000/2000 LOKALIZATOR USTEREK (VFL) opcja Laser, 650 nm ± 10nm CW/Modulacja 1Hz P OUT dla 62.5/125um: > -1.5 dbm (0.7 mw) Bezpieczeństwo lasera: klasa 2 BEZPIECZEŃSTWO LASERA COMPLIES WITH 21 CFR EXCEPT FOR DEVIATIONS PURSUANT TO LASER NOTICE NO.50, DATED JUNE 24, AKCESORIA GP Półsztywna torba GP Sztywna torba GP-302 Mysz USB GP-1008 Adapter FVL (2.5 mm do 1.25 mm) GP-2001 Klawiatura USB GP-2016 GP-2144 GP-2155 GP-2205 GP-2207 Kabel RJ-45 LAN 3m Mini-dysk USB 16GB Podręczny plecak b Ładowarka samochodowa 12VDC Statyw Uwagi a.-20 C do 60 C (-4 F do 140 F) z baterią. b. Typowa moc wyjściowa jest podawana dla fali 1550 nm. c. Dla 23 C ± 1 C, 1550 nm i złącza FC. Z modułami w trybie jałowym, działając na bateriach.. d Typowo. e. W warunkach kalibracji. f. Dla ± 0.05 dbm, od 10 C do 30 C.

7 INFORMACJE O ZAMÓWIENIU MAX-720B-XX-XX-XX-XX-XX-XX-XX Model M1 = OTDR, 1310/1550 nm (9/125 μm) INFORMACJE O ZAMÓWIENIU Łączność RF = z możliwościami RF (Wi-Fi i Bluetooth) Złącza EA-EUI-28 = APC/DIN EA-EUI-89 = APC/FC narrow key EA-EUI-91 = APC/SC EA-EUI-95 = APC/E-2000 EA-EUI-98 = APC/LC EI-złącza = patrz uwaga poniżej Opcje programowe OTDR OTDR = aktywny jedynie OTDR iolm = aktywna jedynie aplikacja iolm Oi = aktywny OTDR i iolm Opcje programowe 00 = bez opcji programowych SRC = źródło przez port OTDR Złącza a FOA-12 = Bioconic FOA-14 = NEC D4: PC, SPC, UPC FOA-16 = SMA/905, SMA-906 FOA-22 = FC/PC, FC/SPC, FC/UPC, FC/APC FOA-28 = DIN 47256, DIN 47256/APC FOA-32 = ST: ST/PC, ST/SPC, ST/UPC FOA-54 = SC: SC/PC, SC/SPC, SC/UPC, SC/APC FOA-78 = Rediall EC FOA-96B = E-2000/APC FOA-98 = LC FOA-99 = MU Miernik mocy 00 = z miernikiem mocy PM2X = miernik mocy; detektor GeX VPM2X = VFL i miernik mocy; detektor GeX Przykład: MAX-720B-M1-EA-EUI-91-Oi-VPM2X-FOA-22-SRC Uwaga a. Jeśli miernik jest z opcją miernika mocy. b. Zawiera oprogramowanie ConnectorMax2 ZŁĄCZA Aby umożliwić maksymalne wykorzystanie możliwości reflektometru firma EXFO sugeruje używanie złączy APC. Złącza te charakteryzują się mniejszą reflektancją, a jest to kluczowy parametr mający wpływ na wydajność, w szczególności długości stref martwych. Złącza APC posiadają lepsze parametry niż złącza UPC, przez co przyczyniają się do polepszenia wydajności testów. Aby uzyskać najlepsze wyniki pomiarowe, należy zastosować złącza APC dla iolm. Uwaga: Złącza UPC również są dostępne, wystarczy wymienić EA-XX na EI-XX w polu numeru części podczas składania zamówienia. Dodatkowo dostępne są złącza EI- EUI-76 (UPC/HMS-10/AG) i EI-EUI-90 (UPC/ST).
