Przegląd programu Grupa 7

Transkrypt

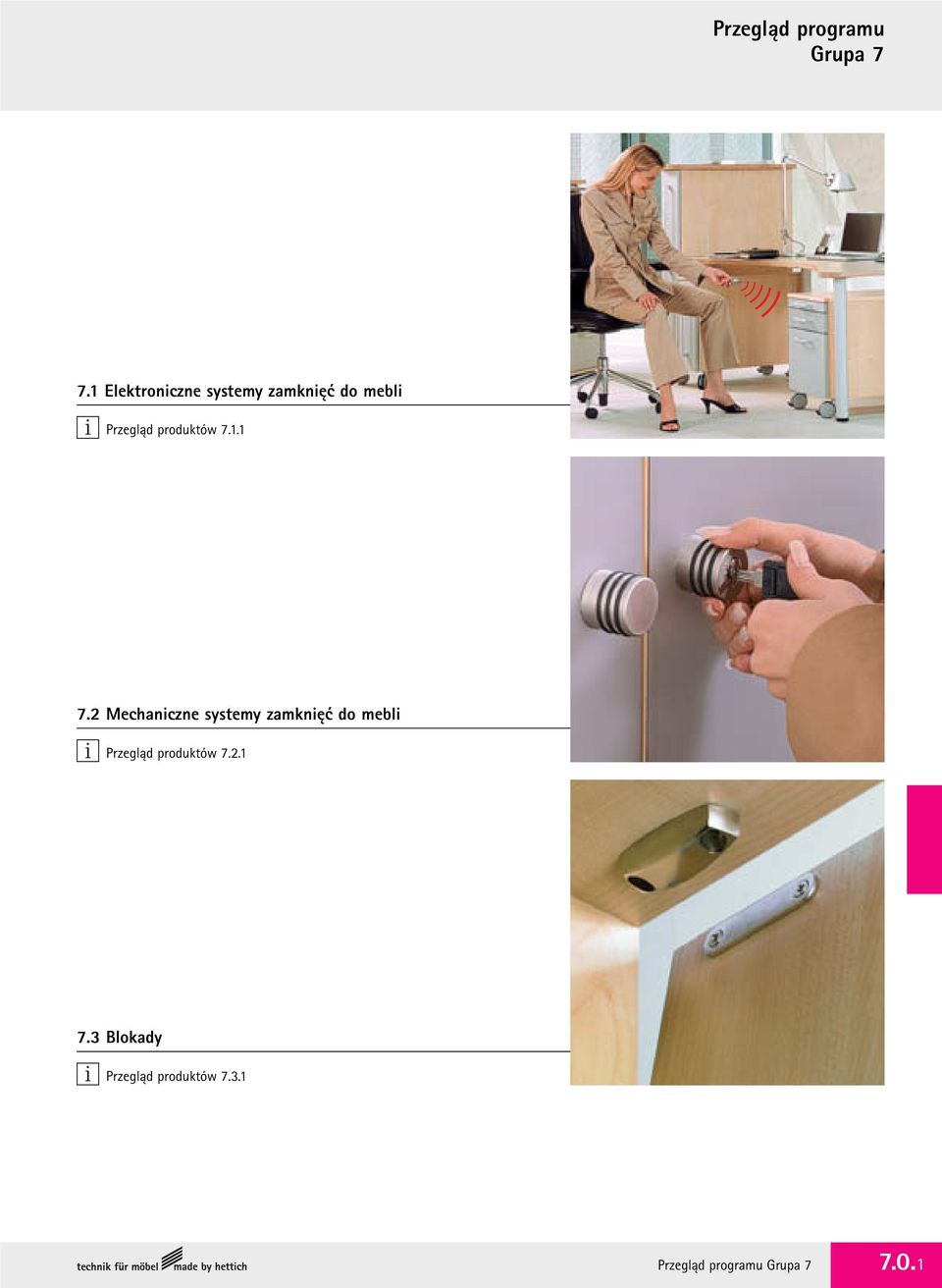

1 Przegląd programu Grupa Elektroniczne systemy zamknięć do mebli i Przegląd produktów Mechaniczne systemy zamknięć do mebli i Przegląd produktów Blokady i Przegląd produktów Przegląd programu Grupa

2 7.0.2

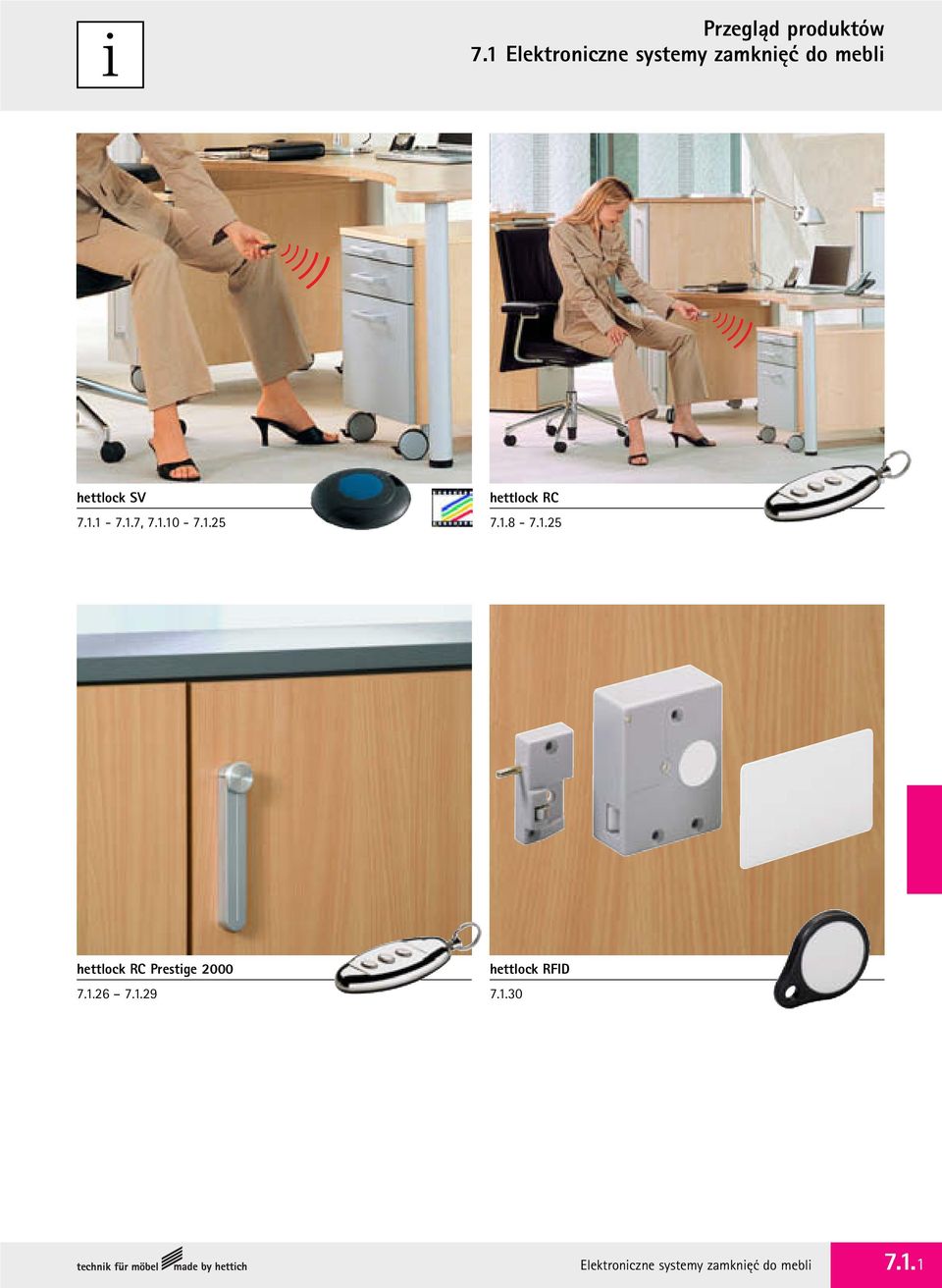

3 i Przegląd produktów 7.1 Elektroniczne systemy zamknięć do mebli hettlock SV , hettlock C hettlock C Prestige hettlock FID Elektroniczne systemy zamknięć do mebli 7.1.1

4 Elektroniczne systemy zamknięć do mebli hettlock Ewolucja w technice zamknięć Transponder, elektroniczne maleństwo, zastępuje dotychczasowy pęk kluczy. Dzięki cyfrowej technologii można za pomocą komputera przydzielić każdemu transponderowi indywidualne prawa dostępu - szybko, prosto i przejrzyście. Ponieważ uprawnienia dostępu mogą być stale przyznawane i cofane, system ten jest w stanie sprostać najwyższym wymaganiom bezpieczeństwa. W przypadku zagubienia transpondera uprawnienia kasowane są za pomocą programu komputerowego. W każdej chwili można przystosować plan zamykania do zmian w firmie. Proste programowanie czyni zbędnym pracochłonne zarządzanie systemem tradycyjnych zamknięć i minimalizuje koszty związane z jego modernizacją. Wszystkie elementy są niewidoczne z zewnątrz, chronione przed integracją osób trzecich i zamontowane wewnątrz mebla. Pozostawia to dużą swobodę w projektowaniu frontów oraz doborze uchwytów. hettlock dostępny jest w trzech wersjach: hettlock SV z technologią SimonsVoss Dla najwyższych wymagań stawianych bezpieczeństwu dostępu Włącza meble do systemu zarządzania budynkiem hettlock C z identyfikacją radiową System zamknięć do mebli gwarantujący maksimum wygody Zintegrowany w niewidoczny sposób z meblem, technika pozostaje w ukryciu Dzięki specjalnej jednostce sterującej możliwość zastosowania również w zamkach Prestige 2000 hettlock FID z mikroczipem FID Do zastosowania w przypadku prostej identyfikacji Elektroniczne systemy zamknięć do mebli

5 Zylinder- Drehstangenschloss Zylinder- Kastenschloss AD Zylinder- Schiebetürschloss Zylinder- Kastenschloss Zylinder- Fallenschloss Zylinder- olljalousieschloss Seiten Zylinder- Kastenschloss variabel Zylinder- Schubstangenschloss Zylinder- Druckschloss Zylinder- Doppeltürschloss Zylinder- Zylinder- olljalousiefallenschloss iegelschloss Zylinder- Zylinder-Druckschloss Glasschiebetürschloss für Glasschiebetür Container Gruppe 6.1 Gruppe 6.1/6.2 Das Katalogprogramm mechanische Schlösser ist auf Frontstärke 19 mm ausgelegt. Viele Prestige 2000-Schlösser sind, abhängig von der Abnahmemenge, auch mit 22 oder 26 mm langen Zylindergehäuse für stärkere Türen lieferbar Mechanische Möbel-Schließsysteme Prestige 2000 für auswechselbare Innenzylinder Verriegelungssystem Stop Control Zylinder- Hebelschloss Zylinder-Druckschloss Zylinder-Hebelschloss für Schreibtisch- Zylinder- Glastürschloss Verriegelungssystem Stop Control Plus Gruppe 6.1/6.2 Elektroniczne systemy zamknięć do mebli hettlock Przegląd produktów Identyfikacja Transpondery przypisane są do konkretnych osób i komunikują się z jednostką sterującą po naciśnięciu przycisku. Otwieranie z prawem dostępu Jednostka sterująca otwiera tylko te drzwi i meble, dla których zostały przyznane uprawnienia. Indywidualne zestawianie systemu Każda jednostka sterująca hettlock SV oraz hettlock C posiada 2 gniazdka dla mechanizmu zamykającego. Gniazdka te można stosować zamiennie. W zależności od konstrukcji mebla można podłączyć mechanizm zamykający do jednostki sterującej bezpośrednio lub za pomocą kabla. hettlock SV Transponder i jednostka sterująca patrz str hettlock C Transponder i jednostka sterująca patrz str Mechanizm zamykający z trzpieniem do zamykania np. drzwi pojedynczych klap żaluzji pionowych żaluzji poziomych drzwi składano-przesuwnych Org@Tower patrz str Mechanizm zamykający z zatrzaskiem do zamykania np. drzwi pojedynczych klap szuflad patrz str Mechanizm zamykający z zamknięciem dwupunktowym do zamykania drzwi pojedynczych drzwi z dwoma skrzydłami patrz str Mechanizm zamykający do drzwi przesuwnych do zamykania drzwi przesuwnych patrz str Mechanizm zamykający do kontenera biurowego do zamykania kontenerów biurowych z zamkiem centralnym Stop Control Plus patrz str Mechanizm zamykający do systemów zabudowy szaf do zamykania systemów zabudowy szaf z obustronnym zamkiem centralnym Stop Control Plus patrz str Sygnalizacja optyczna jako optyczna, dodatkowa informacja o otwieraniu lub zamykaniu patrz str hettlock C Prestige 2000 Sortimentsübersicht Zylinderschlösser Prestige 2000 für auswechselbare Innenzylinder i Jednostka sterująca do zamontowania w zamkach mechanicznych Prestige 2000 patrz str hettlock C Prestige 2000 do zamykania wszystkich mebli, które mogą zostać zamknięte zamkami Prestige 2000 patrz rozdział 7.2 hettlock FID zamek z zatrzaskiem Mikroczip FID i jednostka zamykająca patrz str hettlock FID zamek z zatrzaskiem do zamykania drzwi obrotowych patrz str Elektroniczne systemy zamknięć do mebli 7.1.3

6 Elektroniczny system zamknięć do mebli hettlock SV powered by SimonsVoss Technika w skrócie Zarządzanie dostępem do mebli Możliwość powiązania z systemem zarządzania budynkiem Programowanie przy pomocy oprogramowania dla planu zamknięć lub transpondera programującego Technologia bezprzewodowa, powered by SimonsVoss Zasięg w meblu: 0,4 metra łączy bezpieczeństwo i wygodę elektronicznych systemów zamknięć w systemach zarządzania budynkiem i dostępem do mebli. hettlock SV, system zamknięć do mebli, w pełni integruje się z systemem zamykania i organizacji całego budynku. Transponder, który umożliwia dostęp do budynku, otwiera również drzwi mebli i szuflady. Co dany transponder może i co mu wolno, określone jest w elektronicznym planie zamknięć. Plan zamknięć może obejmować do zamknięć oraz użytkowników w obrębie budynku. Poszerzenie o kolejne plany zamknięć powoduje proporcjonalne zwiększenie liczby dostępów. hettlock SV gwarantuje pełne bezpieczeństwo: Zabezpieczony przed skopiowaniem transponder identyfikuje użytkownika dając prawo dostępu do wyznaczonego obszaru. Zamek rejestruje i zapisuje ostatnie operacje. Zezwolenia zgodnie z CE 0682, stan na styczeń 2008: obszar EU/EUFTA: wszystkie państwa EU, Szwajcaria, Islandia, Norwegia, itwa Daleki Wschód: Singapur öffnen open ouvrier Wejście do budynku Transfer danych Windy - uprawnienia dostępu do poszczególnych pięter Systemy rozliczeń Elektroniczne systemy zamknięć do mebli

7 Elektroniczny system zamknięć do mebli hettlock SV Transponder i jednostka sterująca hettlock SV Transponder Aktywny transponder radiowy Steruje za naciśnięciem palca najbliższą jednostką sterującą systemu zamknięć do mebli hettlock oraz systemem zamknięć i organizacji 3060 firmy SimonVoss Technologies AG Średnica = 42 mm, wysokość = 13 mm Obudowa z tworzywa sztucznego, kolor czarny z czerwonym lub niebieskim przyciskiem Dostarczana bez oprogramowania, do zaprogramowania w trakcie instalacji Akcesoria do programowania patrz strona Wykończenie powierzchni czarny/niebieski czarny/czerwony hettlock SV Jednostka sterująca "Mózg" systemu zamknięć Decyduje, czy dany transponder posiada uprawnienia czy nie Dostarczana bez oprogramowania, do zaprogramowania w trakcie instalacji Możliwość przydzielania uprawnień dla maksymalnie transponderów Nadawanie i odbieranie uprawnień oraz przystosowanie do nowych warunków możliwe w każdej chwili "Inteligentna" koncepcja zasilania Zasilanie za pomocą baterii czyni zbytecznym prowadzenia okablowania oraz jest niezależne od sieci elektrycznej System kontroluje rezerwy baterii i odpowiednio wcześnie sygnalizuje konieczność jej wymiany Dostępna opcja pozwala na zaprogramowanie automatycznego otwarcia w przypadku wyczerpania się baterii Dzięki temu można wykluczyć niezamierzone zablokowanie drzwi Obudowa z tworzywa sztucznego, kolor czarny W skład zestawu wchodzą: 1 jednostka sterująca 2 baterie AA 1,5 Volt Elementy mocujące Umieszczenie na odpowiedniej wysokości 95 ø 3, Minimalny odstęp pomiędzy dwoma jednostkami sterującymi 1 zasięg fal radiowych = 0,4 m kpl. Kabel łączący Jednostka sterująca - mechanizm Do podłączenia jednostki sterującej z jednym lub dwoma mechanizmami zamykającymi. Długość mm Elektroniczne systemy zamknięć do mebli 7.1.5

8 Elektroniczny system zamknięć do mebli hettlock SV Oprogramowanie dla planu zamknięć Określa co dany transponder hettlock SV może i co mu wolno Obejmuje - Do transponderów - Do zamknięć iczby te można powielać poprzez dalsze schematy kombinacji Pozwala na skonfigurowanie różnych ustawień jednostek sterujących i transponderów - Sposób zamykania - automatycznie lub po naciśnięciu przycisku transpondera - Uprawnienia na określony czas - Postępowanie w przypadku przekroczenia rezerw energii - Czasowo ograniczona ważność transpondera Czasochłonne planowanie znane z klasycznych systemów zamknięć staje się zbędne. Modularny system zaprojektowany został do indywidualnego przyznawania praw dostępu i może być w każdej chwili zmieniony bądź poszerzony. W miarę adaptacji budynku system może być uaktualniany, poprzez włączenie do schematu kombinacji drzwi wewnętrznych czy mebli. Plan zamknięć przedstawiony jest w formie arkusza: stawiając krzyżyk w punkcie przecięcia kolumny i wiersza przyznane zostaje danej osobie prawo dostępu do danego zamknięcia. Zamek oraz transponder aktywuje się za pomocą komputera lub laptopa Elektroniczne systemy zamknięć do mebli

9 Elektroniczny system zamknięć do mebli hettlock SV Osprzęt do programowania Urządzenie do programowania SmartCD Do komputerów kieszonkowych bazujących na Windows Mobile 5.x lub do podłączenia do komputera czy laptopa W zestawie kabel USB oraz CD z oprogramowaniem Wymiary obudowy: 120 x 70 x 20 mm odzaj baterii: 2 akumulatory i-ion Klasa ochrony: IP Transponder programujący Do programowania w mniejszych budynkach do 99 transponderów oraz 99 zamknięć bez PC, laptopa oraz dodatkowego oprogramowania. W zestawie karta z hasłem Hasło umożliwia przeniesienie "planu zamknięć transpondera" do PC/laptopa i gwarantuje możliwość rozszerzenia instalacji Elektroniczne systemy zamknięć do mebli 7.1.7

10 Elektroniczny system zamknięć do mebli hettlock C System zamknięć do mebli gwarantujący maksimum wygody Zintegrowany w niewidoczny sposób z meblem, technika pozostaje w ukryciu Technika w skrócie Zarządzanie dostępem do mebli Programowanie bez dodatkowych urządzeń Technika radiowa, częstotliwość 868,3 MHz Zasięg: do 130 metrów na otwartej przestrzeni Zezwolenia, stan na styczeń 2008 Terytorium EU/EUFTA: Bośnia/Hercegowina, Bułgaria, Dania, Niemcy, Estonia, Finlandia, Francja, Grecja, Irlandia, Islandia, Włochy, Łotwa, ichtenstein, itwa, uksemburg, Malta, Macedonia, Holandia, Norwegia, Austria, Polska, Portugalia, umunia, Szwecja, Szwajcaria, Serbia, Słowacja, Słowenia, Hiszpania, Czechy, Turcja, Węgry, UK, Białoruś, Cypr Elektroniczne systemy zamknięć do mebli

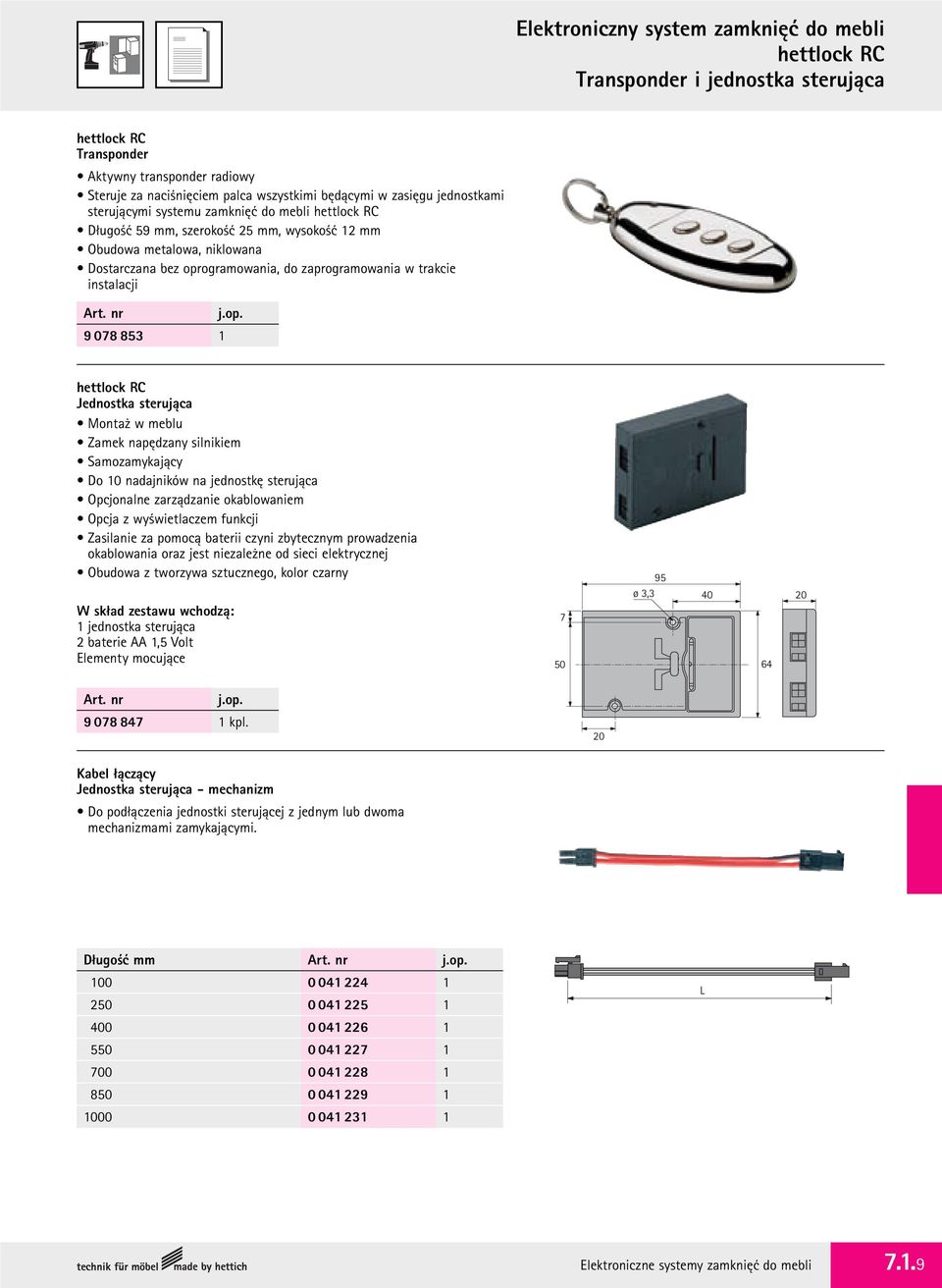

11 Elektroniczny system zamknięć do mebli hettlock C Transponder i jednostka sterująca hettlock C Transponder Aktywny transponder radiowy Steruje za naciśnięciem palca wszystkimi będącymi w zasięgu jednostkami sterującymi systemu zamknięć do mebli hettlock C Długość 59 mm, szerokość 25 mm, wysokość 12 mm Obudowa metalowa, niklowana Dostarczana bez oprogramowania, do zaprogramowania w trakcie instalacji hettlock C Jednostka sterująca Montaż w meblu Zamek napędzany silnikiem Samozamykający Do nadajników na jednostkę sterująca Opcjonalne zarządzanie okablowaniem Opcja z wyświetlaczem funkcji Zasilanie za pomocą baterii czyni zbytecznym prowadzenia okablowania oraz jest niezależne od sieci elektrycznej Obudowa z tworzywa sztucznego, kolor czarny W skład zestawu wchodzą: 1 jednostka sterująca 2 baterie AA 1,5 Volt Elementy mocujące ø 3, kpl. 20 Kabel łączący Jednostka sterująca - mechanizm Do podłączenia jednostki sterującej z jednym lub dwoma mechanizmami zamykającymi. Długość mm Elektroniczne systemy zamknięć do mebli 7.1.9

12 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający z trzpieniem Z trzpieniem sprężynowym Do zamykania np. - drzwi pojedynczych - klap - żaluzji pionowych - żaluzji poziomych - drzwi składano-przesuwnych - Org@Tower Do zastosowania z jednostkami sterującymi hettlock, połączenie bezpośrednie lub przy pomocy przewodu łączącego, patrz strona lub Mechanizm zamykający może zostać przestawiony przy otwartych drzwiach na Zamknąć. Wówczas podczas zamykania mebla drzwi zostają automatycznie zamknięte. Niklowany Komplet składa się z: 1 mechanizm zamykający z trzpieniem 1 płytka zamka Elementy mocujące kpl. Kątownik oporowy ,5 3, ,5 12,5 Mechanizm zamykający z trzpieniem ,5 ø 3, ,5 21 9,1 M ,5 Skok Hub 8 mm 20 Przykład zabudowy 44, , , ,5 14, ,5 14, , Elektroniczne systemy zamknięć do mebli

13 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający z trzpieniem Przykłady montażu Drzwi pojedyncze Klapa Drzwi składanoprzesuwne Żaluzje poziome Żaluzje pionowe Org@Tower Elektroniczne systemy zamknięć do mebli

14 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający z zatrzaskiem Z zatrzaskiem sprężynowym Do zamykania np. - drzwi pojedynczych - klap - szuflad Do zastosowania z jednostkami sterującymi hettlock, połączenie bezpośrednie lub przy pomocy przewodu łączącego, patrz strona lub Mechanizm zamykający może zostać przestawiony przy otwartych drzwiach na Zamknięte. Wówczas podczas zamykania mebla drzwi zostają automatycznie zamknięte. Niklowany Komplet składa się z: 1 mechanizm zamykający z zatrzaskiem 1 haki zamykające Elementy mocujące Haki zamykające 9 Mechanizm zamykający z zatrzaskiem , kpl. 13 3, ø 3,1 27, , ,6 17,5 20 Montaż Przykład zabudowy 44,5 44, ,5 ±0,5 6,5 5,5 ±0,5 6,5 8,5 8, Elektroniczne systemy zamknięć do mebli

15 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający z zatrzaskiem Przykład zabudowy 5,5 ± 0,5 5,5 ± 0, Przykłady montażu Drzwi pojedyncze Klapa Szuflada Elektroniczne systemy zamknięć do mebli

16 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający z zamknięciem dwupunktowym Zamek baskwilowy ze sztangą obrotową i trzpieniem sprężynowym Do zamykania - drzwi pojedynczych - drzwi podwójnych Zamknięcie zamka baskwilowego ze sztangą obrotową bez użycia uchwytu obrotowego Zamykanie z lewej i prawej strony Do zastosowania z jednostkami sterującymi hettlock, połączenie bezpośrednie lub przy pomocy przewodu łączącego, patrz strona lub Mechanizm zamykający może zostać przestawiony przy otwartych drzwiach na Zamknięte. Wówczas podczas zamykania mebla drzwi zostają automatycznie zamknięte. Niklowany Komplet składa się z: 1 mechanizm zamykający z trzpieniem 1 zamek baskwilowy ze sztangą obrotową 2 haki zamykające 2 przykręcane płytki z trzpieniem oprowym Elementy mocujące kpl. Zamek baskwilowy ze sztangą obrotową 21 5 ø 3,3 21 4,5 Mechanizm zamykający z trzpieniem ,5 ø 3, ,1 Przykręcana płytka z trzpieniem oprowym 6, ø 7 17, , ,5 M3 3,3! 17,5 20 Skok Hub 8 mm Hak zamykający lewy Hak zamykający prawy 28,5 2 2, ø 3,5 ø 3, ,5 11,5 14 Sztangi obrotowe 6/5 Stal niklowana 6 Długość mm / / Elektroniczne systemy zamknięć do mebli

17 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający z zamknięciem dwupunktowym Przykład zabudowy uch zamykanych drzwi aktywuje mechanizm automatycznego zamknięcia: Przykład zabudowy 22, , Długość górnej sztangi = A - 13 mm A 9 11,5 11,5 11 H = wymiar światła ,2 Długość dolnej sztangi = B - 13 mm B 22,5 27, ,5 6,5 Uwaga: Zachować długość sztangi Prowadzenie sztangi przez haki zamykające przebiega wewnątrz stożkowo i zapewnia optymalne przytrzymanie oraz precyzyjne zamykanie tylko przy dokładnym zachowaniu wymiarów. Elektroniczne systemy zamknięć do mebli

18 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający do drzwi przesuwnych Z trzpieniem sprężynowym Do zamykania drzwi przesuwnych Do zastosowania z jednostkami sterującymi hettlock, połączenie bezpośrednie lub przy pomocy przewodu łączącego, patrz strona lub Mechanizm zamykający może zostać przestawiony przy otwartych drzwiach na Zamknięte. Wówczas podczas zamykania mebla drzwi zostają automatycznie zamknięte. Niklowany Komplet składa się z: 1 mechanizm zamykający z trzpieniem 1 zamek do drzwi przesuwnych 1 bolec blokujący Elementy mocujące kpl. 23 ø 3,8 25 Zamek do drzwi przesuwnych ø ø 18 4,5 Mechanizm zamykający z trzpieniem ,5 ø 3, ,1 ø 35 12, ,5 M ,5 20 Skok Hub 8 mm Przykład zabudowy Elektroniczne systemy zamknięć do mebli

19 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający do drzwi przesuwnych Położenie na wieńcu górnym Położenie na przegrodzie środkowej Montaż bolca blokującego Przykład zabudowy Przykład zabudowy 44,5 44,5 44,5 ø 12 ø 35 ø 12 ø 35 44,5 44,5 44, ±0,5 ±0,5 40 ø 12 ø 12 Elektroniczne systemy zamknięć do mebli

20 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Głowica listwy Stop Control Plus do kontenera biurowego Do zamykania kontenerów biurowych z jednostronnym zamkiem centralnym Stop Control Plus, szerokość zabudowy 392 mm Dla rzędu nawierceń w module mm Do zastosowania z jednostką sterującą hettlock, patrz strona lub Nastepujące elementy systemu Systema Top 2000 oraz Stop Control Plus są od siebie zależne i niezbędne dla zapewnienia prawidłowego działania systemu zamykania hettlock: - Piórnik OrgEvolution, patrz strony Głowica listwy Stop Control Plus do systemu hettlock w kontenerze biurowym, patrz poniżej. Wszystkie pozostałe elementy do kontenera biurowego z programu Systema Top 2000 oraz Stop Control Plus można dowolnie dobierać, patrz Grupa 6 Niklowany/kolor czarny ø8 Komplet składa się z: 1 mechanizm zamykający Stop Control Plus do kontenera biurowego 1 mocowanie frontu piórnika Systema Top 2000 do hettlock 1 kabel łączący mechanizm zamykający, długość 90 mm ø kpl. Głowica listwy Stop Control Plus do systemu hettlock w kontenerze biurowym Dla rzędu nawierceń w module mm i szerokości zabudowy 392 mm Elektroniczne systemy zamknięć do mebli

21 Elektroniczny system zamknięć do mebli hettlock SV / hettlock C Głowica listwy Stop Control Plus do kontenera biurowego Przykład zabudowy Montaż mocowanie frontu piórnika + jednostka sterująca Montaż głowica listwy Elektroniczne systemy zamknięć do mebli

22 Piórnik OrgEvolution do kontenera biurowego Systema Top 2000 Systema Top 2000 Piórnika OrgEvolution Schowane prowadnice Możliwość indywidualnego podziału za pomocą ścianek dzielących, przegródek i wkładanych pojemników Tworzywo sztuczne kolor czarny lub aluminium Głowica listwy patrz str Wykończenie powierzchni czarny wykończenie aluminium Montaż Demontaż Prowadnica Quadro 12 do piórnika OrgEvolution Wysuw częściowy z szybkim mocowaniem frontu i samodociągiem Obciążenie 12 kg Stal ocynkowana kpl. Z Silent System Bez Silent System Prowadnica Quadro 12 z Silent System do piórnika OrgEvolution kpl ,5 25,5 13, ,5 13,6 64 EB = Montaż Demontaż Elektroniczne systemy zamknięć do mebli

23 Elementy organizacyjne do piórnika OrgEvolution do kontenera biurowego Systema Top 2000 Ścianka działowa Do piórnika OrgEvolution Tworzywo sztuczne, przezroczyste Przegródki Do piórnika OrgEvolution Tworzywo sztuczne, przezroczyste Pojemniki wkładane Do piórnika OrgEvolution Tworzywo sztuczne, przezroczyste ównież do zatosowania w Org@Tower i Org@Wall Długość x szerokość mm 118 x x Możliwości podziału wnętrza szuflady Piórnika DIN A8 DIN A8 DIN A4 DIN A5 DIN A7 DIN A7 CD DIN A5 CD DIN A4 CD DIN A7 DIN A6 DIN A7 DIN A8 Elektroniczne systemy zamknięć do mebli

24 Elektroniczne systemy zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający Stop Control Plus do systemów zabudowy szaf Do zamykania systemów zabudowy szaf z obustronnym zamkiem centralnym Stop Control Plus Do modułów 25 lub mm Do zastosowania z jednostkami sterującymi hettlock, połączenie przy pomocy przewodu łączącego, patrz strona lub Wszystkie pozostałe elementy do systemów zabudowy szaf z programu Systema Top 2000 oraz Stop Control Plus można dowolnie dobierać, patrz grupa 6 W skład zestawu wchodzą: 2 mechanizmy zamykające z trzpieniem 2 dwoma noskami zamykającymi lewy/prawy 2 głowice listwy do obustronnego zamka centralnego Stop Control Plus do systemu zabudowy szaf, lewa/prawa kpl. Przykład zabudowy 19 min HE Elektroniczne systemy zamknięć do mebli

25 Elektroniczne systemy zamknięć do mebli hettlock SV / hettlock C Mechanizm zamykający Stop Control Plus do systemów zabudowy szaf Przykład zabudowy Montaż Elektroniczne systemy zamknięć do mebli

26 Elektroniczne systemy zamknięć do mebli hettlock SV / hettlock C Sygnalizacja optyczna Sygnalizacja optyczna Jako dodatkowa informacja o otwieraniu lub zamykaniu - zielona lampka ED = drzwi otwarte - czerwona lampka ED = drzwi zamknięte Do wpuszczenia we front lub bok korpusu, średnica wiercenia ø 15,5 mm Do zastosowania z jednostkami sterującymi hettlock, patrz strona lub Podłączenie sygnalizacji optycznej za pomocą kabla łączącego, patrz niżej Niklowany 18, ø 14 ø 15,5 Kabel łączący Jednostka sterująca - sygnalizacja optyczna Do połączenia jednostki sterującej z sygnalizacją optyczną. Długość mm Przykład zabudowy Elektroniczne systemy zamknięć do mebli

27 Elektroniczne systemy zamknięć do mebli hettlock SV / hettlock C Korytarz kablowy Korytarz kablowy Do poprowadzenia kabli łączących - Jednostka sterująca - mechanizm - Jednostka sterująca - sygnalizacja optyczna 00 mm do samodzielnego przycięcia, z taśmą samoprzylepną, kol. jasno-szary Zestaw łączników do korytarza kablowego Do poprowadzenia kabli w kątach zewnętrznych i wewnętrznych, do przedłużenia korytarzy kablowych. Proste zaczepienie na korytarz kablowy, kol. jasno-szary Komplet składa się z: 2 szt. kąt wewnętrzny 90 2 szt. mostek korytarza kablowego, prosty 2 szt. krzywa 90 2 szt. kąt zewnętrzny kpl. Elektroniczne systemy zamknięć do mebli

28 Elektroniczna jednostka sterująca do zamków mechanicznych hettlock C Prestige 2000 Jednostka sterująca do zamontowania w zamkach mechanicznych Prestige 2000 Do zastosowania na przykład z - Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym - Zamek zapadkowy z otworem czworokątnym - Zamek baskwilowy z cylindrem i sztangą obrotową - Zamek puszkowy z cylindrem - Zamek zapadkowy z cylindrem - Cylinder ryglowy Jeden transponder do obsługi - Zamków mechanicznych - Elektronicznych mechanizmów zamykania hettlock (z odpowiednią jednostką sterującą) Elektroniczne systemy zamknięć do mebli

29 Elektroniczna jednostka sterująca do zamków mechanicznych hettlock C Prestige 2000 Do nadajników na jednostkę sterująca Proste programowanie Adapter może być zastosowany do wszystkich zamków Prestige 2000 z cylindrem oraz zamków Prestige 2000 z otworem czworokątnym Powierzchnia kolor aluminium W skład zestawu wchodzą: 1 jednostka sterująca 1 adapter do zamka z cylindrem 1 adapter do zamka z otworem czworokątnym 1 tuleja do otworów czworokątnych 2 baterie 1,5 V AAA Elementy mocujące Kierunek zamykania Prawy kpl. ewy kpl. Zezwolenia, stan na styczeń 2008 Terytorium EU/EUFTA: Bośnia/Hercegowina, Bułgaria, Dania, Niemcy, Estonia, Finlandia, Francja, Grecja, Irlandia, Islandia, Włochy, Łotwa, ichtenstein, itwa, uksemburg, Malta, Macedonia, Holandia, Norwegia, Austria, Polska, Portugalia, umunia, Szwecja, Szwajcaria, Serbia, Słowacja, Słowenia, Hiszpania, Czechy, Turcja, Węgry, UK, Białoruś, Cypr. Jednostka sterująca ø26 27,5 Adapter do zamka z otworem czworokątnym 18 ø23,6 ø ,5 28, hettlock C Transponder Aktywny transponder radiowy Steruje za naciśnięciem palca jednostkami sterującymi systemu zamknięć do mebli hettlock C Długość 59 mm, szerokość 25 mm, wysokość 12 mm Obudowa metalowa, niklowana Dostarczana bez oprogramowania, do zaprogramowania w trakcie instalacji Elektroniczne systemy zamknięć do mebli

30 Elektroniczna jednostka sterująca do zamków mechanicznych hettlock C Prestige 2000 Przykład zabudowy z zamkiem baskwilowym ze sztangą obrotową Wiercenie Wiercenie pod cylinder Montaż Zamek z otworem czworokątnym Zamek z cylindrem Wyśrodkowanie hettlock C Prestige 2000 max. 22 mm mm Elektroniczne systemy zamknięć do mebli

31 Elektroniczna jednostka sterująca do zamków mechanicznych hettlock C Prestige 2000 Montaż Wyjąć rdzeń cylindra Włożyć adapter Zamknąć Otworzyć jednostkę sterującą i zdjąć obudowę Pozycja otwarcia Jednostka sterująca z prawej strony Jednostka sterująca z lewej strony Przymocować za pomocą śrub AAA AAA Włożyć baterie Zamknąć obudowę. Gotowe! Elektroniczne systemy zamknięć do mebli

32 Elektroniczny zamek z zatrzaskiem hettlock FID hettlock FID Elektroniczny zamek z zatrzaskiem Jednostka odczytująca i sterująca ze zintegrowanym mechanizmem zamykania Zastosowanie do drzwi meblowych Możliwość zastosowania jako mechanizm otwierający w połączeniu z zawiasami P 2 O Uprawnienia zamykania/otwierania dla 50 transponderów dla 1 jednostki sterującej Technologia FID z mikroczipem Proste programowanie przy pomocy karty programującej W skład zestawu wchodzą: 1 jednostka odczytująca i sterująca ze zintegrowanym mechanizmem zamykania 1 adapter zamka 1 hettlock FID transponder 1 karta programująca ,5 ø4 9 18, kpl hettlock FID Zapasowy transponder Pasywny transponder z systemem FID Identyfikuje się w zasięgu jednostki odczytującej Obudowa z tworzywa sztucznego, kolor czarny/jasno-szary Dostarczana bez oprogramowania, do zaprogramowania w trakcie instalacji /5 Montaż zamka i pozostałych elementów w drzwiach wpuszczanych Montaż zamka i pozostałych elementów w drzwiach nakładanych A = X + szczelina szczelina Grubość drzwi + 15,5 Odstęp = A-21 A = X + otwarciu otwarciu 15,5 Odstęp = A Grubość drzwi szczelina 52 + otwarciu Elektroniczne systemy zamknięć do mebli

33 i Przegląd produktów/porównanie techniczne 7.2 Mechaniczne systemy zamknięć do mebli Exquisit Z19 Prestige 2000 Z23/Z25 z kluczem meblowym Numer strony Idea systemu Dla wysokich wymagań Wyznacza standardy w jakości, Bezpieczeństwo w mieszkaniu stawianych bezpieczeństwu i komfortowi zamykania logistyce i różnorodności zamków Technika zamykania Cylinder sworzniowy Cylindry wymienne Klucz z prostym zamykaniem Z19, ø 18 mm Z23, ø 18 mm lub Z25, ø16,5 mm Typ kombinacji Typ kombinacji 000/ różnych kombinacji dostępnych na magazynie Na zamówienie do 3000 różnych kombinacji Schematy kombinacji do 960 różnych wariantów Możliwość otwarcia kluczem głównym Typ kombinacji różnych kombinacji dostępnych na magazynie, z możliwością wyboru Schematy kombinacji do 00 różnych wariantów Możliwość otwarcia kluczemmatką i kluczami grupowymi (2 grupy) Z kluczem meblowym Każdy klucz zamyka każdy zamek Zastosowanie Idealny do dużych budynków óżnorodne rodzaje zamków dla Chroni meble mieszkaniowe oraz budynków z wysokimi wymogami bezpieczeństwa. wszystkich rozwiązań standardowych oraz wielu rozwiązań specjalnych w meblach do biur, hoteli, szpitali oraz mieszkań, i biurowe przed bezpośrednim dostępem Akcesoria do mechanicznych systemów zamknięć do mebli Strony Mechaniczne systemy zamknięć do mebli 7.2.1

34 Technika Mechaniczne systemy zamknięć do mebli odzaje kluczy Klucz z prostym zamykaniem Najprostszy klucz Zawsze z jednakowym zamknięciem Nie gwarantuje dużego bezpieczeństwa dostępu Kształt i wykończenie powierzchni ciekawsze niż w przypadku zamków z cylindrem Chroni meble mieszkaniowe przed bezpośrednim dostępem Klucz do cylindra Skomplikowany klucz Z jednakowym lub różnym zamknięciem Niski lub bardzo wysoki stopień bezpieczeństwa, w zależności od wykonania óżnorodność kombinacji pozwala na stworzenie schematu kombinacji Zastosowanie w obiektach z różnymi uprawnieniami dostępu Budowa cylindra Cylinder sworzniowy Wiele sworzni sprawdza pozycję i głębokość frezowań klucza óżnorodne możliwości frezowania i zamykania Frezowania są trudniejsze do powielenia i tym samym bezpieczniejsze Klucze bardzo lekko wsuwają się do cylindra Cylinder płytkowy 6 płytek Sprawdza pozycję i głębokość frezowań klucza Spełnia większość stawianych wymagań odzaje zamknięć Z jednakowym zamknięciem: Wszystkie zamki zamykane są jednym kluczem Z różnym zamknięciem: Każdy pojedynczy zamek otwierany jest odrębnym kluczem Mechaniczne systemy zamknięć do mebli

35 Technika Mechaniczne systemy zamknięć do mebli Kierunki zamykania Aby jednakowe drzwi nie były zamykane lub otwierane w różnych kierunkach znormalizowano kierunki zamykania Dostępne są zamki z obrotem zamknięcia/otwarcia 90, 180 lub 360. Niezależnie od stopnia obrotu szczelina zamka w pozycji zamkniętej powinna być zawsze ustawiona pionowo. 90 Kierunek zamykania Kierunek zamykania Uchwyt obrotowy 360 Zamek lewy Zamek mocowany w pionie Zamek prawy Korzyści: Intuicja podpowiada nam, w którym kierunku należy otworzyć zamek! Cylindy wymienne Cylindry płytkowe zamawiane są oddzielnie i montowane dopiero po zamocowaniu zamka Z powyższego wynikają następujące możliwości montażu zamka: Zamek z prawej strony Zamek z lewej strony Schemat wierceń otworów 24 mm Wszystkie zamki mogą zostać zamontowane za otworem ø 24 mm Zamek mocowany u góry ø24 mm Korzyści: Producent może produkować meble nie uwzględniając przy tym schematu kombinacji Montaż cylindra u klienta zgodnie ze schematem kombinacji Obok różnego rodzaju kombinacji dostępny jest również szeroki asortyment cylindrów i kluczy Wymiana kombinacji nie stanowi problemu Korzyści dla producenta: acjonalna produkcja drzwi i frontów Wybór zamka pozostaje dowolny aż do samego końca: - z uchwytem obrotowym - z cylindrem i rozetką - z rozetką dekoracyjną z kluczem meblowym - Mechaniczne systemy zamknięć do mebli 7.2.3

36 Exquisit - zamki z cylindrem z cylindrem sworzniowym Z19... bezpieczna alternatywa spełniająca wysokie wymagania Cylinder sworzniowy z metalu precyzyjnego z 6 sworzniami zapewnia wysokie bezpieczeństwo Wygoda zamykania dzięki precyzyjnie wyfrezowanym gładziom ślizgowym oraz kluczom płaskim dwustronnie frezowanym Typ kombinacji 000: Na zamówienie do 3000 różnych kombinacji Typ kombinacji 25000: Do 960 schematów kombinacji możliwych do otwarcia kluczem głównym Idealny do dużych budynków oraz budynków z wysokimi wymogami bezpieczeństwa Identyczny schemat montażowy jak dla Prestige Mechaniczne systemy zamknięć do mebli

37 i Przegląd produktów Exquisit - zamki z cylindrem z cylindrem sworzniowym Z19 Zamek baskwilowy z cylindrem i sztangą obrotową Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym Zamek puszkowy z cylindrem Zamek z cylindrem do wciskania Cylinder ryglowy Zamek z cylindrem do żaluzji Uchwyty obrotowe z cylindrem do zamków baskwilowych ze sztangą obrotową i otworem czworokątnym Artykuł Klucz główny Z19 na zamówienie 1 Klucz zapasowy Z Kołpak do klucza Z19 tworzywo sztuczne, kolor czarny /0 Mechaniczne systemy zamknięć do mebli 7.2.5

38 Exquisit - zamek baskwilowy z cylindrem i sztangą obrotową z cylindrem sworzniowym 360 Do stosowania jako lewy lub prawy Do przykręcania W komplecie z rozetą i 2 kluczami płaskimi dwustronnie frezowanymi Niklowany Wymiar trzpienia 15 mm odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego Wymiar trzpienia 25 mm odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego D , , ø18 ø19 ø18 ø18,8 ø ø18 ø19 ø18 ø18,8 ø18 8,5 5 6,5 8,5 5 6, , ,5 Wiertło ze stopu twardego do zamków Exquisit i rozetek Do wiertarek ręcznych i stołowych Wiertło ze stopu twardego do Średnica wierc. mm Zamków Exquisit ozet Wyposażenie zamków ze sztangą obrotową patrz strony Akcesoria do sztangi obrotowej

39 Exquisit - zamek baskwilowy z cylindrem i sztangą obrotową z cylindrem sworzniowym Przykład zabudowy 4,5 21 A Długość górnej sztangi = A - 26 mm H= wymiar światła 55 B Długość dolnej sztangi = B - 26 mm 21 4, Mechaniczne systemy zamknięć do mebli 7.2.7

40 Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym 90 Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym 7 x 7 mm Do stosowania jako lewy i prawy Niklowany W skład zestawu wchodzą: 1 zamek baskwilowy ze sztangą obrotową i otworem czworokątnym, do stosowania jako lewy i prawy 2 trzpienie oporowe 1 hak zamykający prawy 1 hak zamykający lewy 1 kątownik oporowy 2 prowadniki sztangi Zaleta logistyczna: Potrzebny jest zawsze tylko jeden zamek, niezależnie od tego, czy ma on być zamontowany jako lewy, czy jako prawy = zmniejszenie o połowę stanów magazynowych, co ma istotne znaczenie dla handlu i rzemiosła Dostarczany przez fabrykę zamek prawy można zmnienić na zamek lewy i na odwrót... Artykuł Sposób montażu Wymiar trzpienia mm Zamek baskwilowy ze sztangą obrotową Do przykręcania / i otworem czworokątnym Do przykręcania / do wciskania / do wciskania / Zestaw zamka baskwilowego ze sztangą Do przykręcania kpl. obrotową i otworem czworokątnym Do przykręcania kpl ,5 8,5 Wymiar trzpienia 15 mm, do przykręcania ,5 15,5 Wymiar trzpienia 15 mm, do wciskania ø ,5 15, ,5 8,5 Wymiar trzpienia 25 mm, do przykręcania ,5 15, ,5 15,5 88 Wymiar trzpienia 25 mm, do wciskania ø8 Odbojnik ,25 3, ,5 ø7 Kątownik oporowy ,25 11 Hak zamykający lewy/prawy, do przykręcania ,5 Prowadnik sztangi, do przykręcania ,5 14 Wiertło ze stopu twardego ø 8 mm do muf Część uchwytowa wiertła cylindryczna o średnicy 8 mm Do wiertarek ręcznych i stołowych Wyposażenie zamków ze sztangą obrotową patrz strony Mechaniczne systemy zamknięć do mebli

41 Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym Przykład zabudowy Zmiana z prawego (dostarczany przez fabrykę) na lewy 21 4,5 A Długość górnej sztangi = A - 26 mm H= wymiar światła 55 B Długość dolnej sztangi = B - 26 mm 21 4, Wskazówka: Zarówno uchwyt obrotowy, cylinder, jak i zamek baskwilowy ze sztagą obrotową i otworem czworokątnym muszą być w czasie montażu w pozycji "zamknięte". Mechaniczne systemy zamknięć do mebli 7.2.9

42 Uchwyty obrotowe Exquisit z cylindrem sworzniowym Z19 do zamków z otworem czworokątnym 360 Uchwyt obrotowy z cylindrem typ 571 Exquisit z cylindrem sworzniowym W komplecie z tuleją aretującą i 2 kluczami płaskimi dwustronnie frezowanymi Do stosowania przy grubościach elementów meblowych mm Niklowany mat ø 4 M M ø24 ø ,5 29 ø33 odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego Uchwyt obrotowy typ 472 Komplet z tuleją aretującą Do stosowania przy grubościach elementów meblowych mm Niklowany mat ø 4 M M ø24 ø ,5 29 ø33 Gałka meblowa typ 474 Komplet ze śrubą, podkładką, elementem dystansowym Niklowany mat ø 30 M5 ø5 ø30 1,5 1 ø5,2 ø24 ø28 ø33 Wiertło ze stopu twardego ø 24 mm do tulei aretującej/podkładki Część uchwytowa wiertła cylindryczna o średnicy mm Do wiertarek ręcznych i stołowych Mechaniczne systemy zamknięć do mebli

43 360 Uchwyty obrotowe Exquisit z cylindrem sworzniowym Z19 do zamków z otworem czworokątnym Uchwyt obrotowy z cylindrem typ 511 Exquisit z cylindrem sworzniowym W komplecie z tuleją aretującą i 2 kluczami płaskimi dwustronnie frezowanymi Do stosowania przy grubościach elementów meblowych mm Niklowany mat ø 4 M M ø24 ø ,5 29 ø38 odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego Uchwyt obrotowy typ 412 Komplet z tuleją aretującą Do stosowania przy grubościach elementów meblowych mm Niklowany mat / ø 4 M M ø24 ø ,5 29 ø38 Gałka meblowa typ 414 Komplet ze śrubą, podkładką, elementem dystansowym Niklowany mat / ø 30 M5 ø5 ø30 1,5 1 ø5,2 ø24 ø28 ø38 Wiertło ze stopu twardego ø 24 mm do tulei aretującej/podkładki Część uchwytowa wiertła cylindryczna o średnicy mm Do wiertarek ręcznych i stołowych Mechaniczne systemy zamknięć do mebli

44 Uchwyty obrotowe Exquisit z cylindrem sworzniowym Z19 do zamków z otworem czworokątnym 360 Uchwyt obrotowy z cylindrem typ 551 Exquisit z cylindrem sworzniowym W komplecie z tuleją aretującą i 2 kluczami płaskimi dwustronnie frezowanymi Do stosowania przy grubościach elementów meblowych mm Niklowany mat ø 4 M M ø24 ø ,5 29 ø31 odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego Uchwyt obrotowy typ 452 W komplecie z tuleją aretującą i 2 kluczami płaskimi dwustronnie frezowanymi Do stosowania przy grubościach elementów meblowych mm Niklowany mat / ø 4 M M ø24 ø ,5 29 ø31 Gałka meblowa typ 454 Komplet ze śrubą, podkładką, elementem dystansowym Niklowany mat / ø 30 M5 ø5 ø30 1,5 1 ø5,2 ø24 ø28 ø31 Wiertło ze stopu twardego ø 24 mm do tulei aretującej/podkładki Część uchwytowa wiertła cylindryczna o średnicy mm Do wiertarek ręcznych i stołowych Mechaniczne systemy zamknięć do mebli

45 360 Exquisit - zamek puszkowy z cylindrem z cylindrem sworzniowym Z19 Do stosowania jako lewy lub prawy Niklowany W komplecie z rozetą i 2 kluczami płaskimi dwustronnie frezowanymi Wymiar trzpienia 15 mm odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego Wymiar trzpienia 25 mm odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego ,5 2,5 22 7,5 12,5 2,5 22 7, ø18 ø19 ø18ø18,8 ø ø18 ø19 ø18 ø18,8 ø , , Wiertło ze stopu twardego do zamków Exquisit i rozetek Do wiertarek ręcznych i stołowych Wiertło ze stopu twardego do Średnica wiercenia mm Zamków Exquisit ozet Mechaniczne systemy zamknięć do mebli

46 Exquisit - zamek z cylindrem do wciskania/zamek z cylindrem ryglowym z cylindrem sworzniowym Z19 Zamek z cylindrem do wciskania W komplecie z rozetą i 2 kluczami płaskimi dwustronnie frezowanymi Niklowany 90 odzaje zamknięć prawy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego , Skok 7,5 42 ø9 ø18 ø21 3,5 ø21,7 ø22,3 6,5 ø18 Cylinder ryglowy Do stosowania jako prawy lub mocowany w pionie (w zależności od konstrukcji) W komplecie z rozetą i 2 kluczami płaskimi dwustronnie frezowanymi Niklowany 360 odzaje zamknięć prawy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego , ø18 ø19 7,5 6,5 ø18 ø18,8 ø18 Wiertło ze stopu twardego do zamków Exquisit, rozet i zamek z cylindrem do wciskania Do wiertarek ręcznych i stołowych Wiertło ze stopu twardego do Średnica wiercenia mm Zamków Exquisit ozet Zamek z cylindrem do wciskania 22, Mechaniczne systemy zamknięć do mebli

47 Zamek z cylindrem do żaluzji Zamek z cylindrem do żaluzji Exquisit z cylindrem sworzniowym Z19 Do stosowania jako prawy lub lewy Do wpuszczania W komplecie z rozetą i 2 kluczami płaskimi dwustronnie frezowanymi Niklowany 360 odzaje zamknięć prawy lewy Z różnym zamknięciem / Wedł. sch. komb. klucza głównego ,5 D15 8 2, , ø18 ø18,8 6,5 ø18 Zatrzask do zamka z cylindrem do żaluzji Do wpuszczania Sprężynujący, do wyboru do zamykania lub zatrzaskiwania Niklowany 8 4,5 ø ø / Zaczep zamka do zamka z cylindrem do żaluzji Do wpuszczania Sprężynujący, do wyboru: do zamykania lub zatrzaskiwania Niklowany ø / 27, ,3 22,3 27,5 5, Wiertło ze stopu twardego do zamków Exquisit, rozet, zamka do żaluzji i zatrzasku Do wiertarek ręcznych i stołowych Wiertło ze stopu twardego do Średnica wiercenia mm Zamków Exquisit ozet Zamka do żaluzji i zatrzasku Mechaniczne systemy zamknięć do mebli

48 Exquisit Schemat kombinacji Z19 Sprzedawca: Strona w zakresie Obiekt: Typ kombinacji 000 Typ kombinacji z 960 kombinacjami do 3000 różnych kombinacji możliwymi do otwarcia kluczem głównym Pomieszczenie Kombinacji Szt. Kombinacji Szt. _ _ Klucz główny Na zamówienie _ Sposób postępowania w tworzeniu schematów kombinacji patrz str lub /Exquisit Mechaniczne systemy zamknięć do mebli

49 Zamki z cylindrem Prestige 2000 do cylindrów wymiennych Wyznacza standardy w jakości, logistyce i różnorodności zamków óżne rodzaje zamków dla wszystkich rozwiązań standardowych oraz wielu rozwiązań specjalnych w meblach do biur, hoteli, szpitali oraz mieszkań... Cylindry wymienne w różnych wariantach dopasowują się do wymogów schematu kombinacji 2 średnice cylindrów: 16,5 i 18 mm 50 różnych kombinacji dostępnych na magazynie, z możliwością wyboru Schematy kombinacji do 00 różnych wariantów Możliwość otwarcia kluczem-matką i kluczami grupowymi (2 grupy) Mechaniczne systemy zamknięć do mebli Prestige

50 Przegląd produktów Zamki z cylindrem Prestige 2000 do cylindrów wymiennych i Zamek baskwilowy z cylindrem i sztangą obrotową Zamek puszkowy z cylindrem Zamek puszkowy variabel Zamek z cylindrem do wciskania Cylinder ryglowy Zamek ryglowy z cylindrem Zamek zapadkowy z cylindrem Zamek baskwilowy ze sztangą przesuwną i cylindrem Zamek podwójny z cylindrem Zamek z cylindrem do wciskania do mebli z 2 drzwiami przesuwnymi Zamek z cylindrem do drzwi przesuwnych do mebli z 3 drzwiami przesuwnymi Zamek z cylindrem do żaluzji Zamek do żaluzji z zapadką i cylindrem Zamek ryglowy z cylindrem Zamek z cylindrem do drzwi szklanych Zamek z cylindrem do szklanych drzwi przesuwnych Zamek z wciskanym cylindrem do szklanych drzwi przesuwnych Zamek ryglowy z cylindrem do kontenerów biurowych System zamykania Stop Control System zamykania Stop Control Plus Grupa 6.1 Grupa 6.1/6.2 Grupa 6.1/6.2 Program "zamki mechaniczne" przystosowany jest do frontów o grubości 19 mm. Wiele zamków Prestige 2000 może być dostarczonych, w zalezności od zamówionej ilości, z obudową cylindra o długości 22 lub 26 mm dla grubszych drzwi. Uchwyty obrotowe do zamków z cylindrem patrz strony Mechaniczne systemy zamknięć do mebli Prestige 2000 do cylindrów wymiennych

51 Dekoracyjny system uchwytów Prestige 2000 do cylindrów wymiennych Prestige 2000 System uchwytów dekoracyjnych z wymiennym cylindrem Specjalne uchwyty do Prestige 2000 łączą atrakcyjny design z techniką zamknięć meblowych. Uchwyty obrotowe Do zamków z cylindrem oraz zamków z otworem czworokątnym Uchwyty wpuszczane Insert Do zamków z otworem czworokątnym Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym Uchwyty ound-ine i uchwyty łukowe Hett-ine Do zamków z cylindrem oraz zamków z otworem czworokątnym Mechaniczne systemy zamknięć do mebli Prestige

52 Technika w parze z logistyką Prestige 2000 do cylindrów wymiennych potrzebny jest zawsze tylko jeden zamek, niezależnie od tego, czy ma on być zamontowany jako lewy, czy jako prawy = zmniejszenie o połowę stanów magazynowych, co ma istotne znaczenie dla handlu i rzemiosła Zamki baskwilowe ze sztangą obrotową i cylindrem Zamki puszkowe z i cylindrem oraz Zamki baskwilowe ze sztangą obrotową z otworem czworokątnym dostarczane są jako zamki prawe z możliwością zmiany na lewe Zamek lewy Zamek mocowany w pionie Zamek prawy Zmiana z prawego na lewy Zamki baskwilowe ze sztanga obrotową i cylindrem Zamki puszkowe z cylindrem Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym 180 Zmiana z zamka lewego na prawy przebiega analogicznie Mechaniczne systemy zamknięć do mebli Prestige 2000

53 Sposób postępowania Tworzenie schematów kombinacji Krok 1 Komu wolno otwierać poszczególne meble? Cylindry wymienne z róznymi kombinacjami pozwalają na niemal nieograniczoną ilość wariantów uprawnień Przykład 1 Wszytkie meble zamykane są jednym kluczem. z.b Przykład 2 Zamknięcia mebli przydzielone są paru kluczom. Klucz grupowy ma dostęp do wszystkich mebli. z.b Klucz z.b grupowy Krok 2 Wypelnić typ kombinacji Przykład 3 Każdy pojedynczy zamek otwierany jest odrębnym kluczem Kombinacje oraz posiadają własny klucz grupowy. Klucz-matka ma dostęp do wszystkich mebli. z.b z.b z.b z.b z.b Klucz grupowy 1 Kluczmatka Klucz grupowy 2 Sprzedawca: Obiekt: Schmidt Vlotho Prestige 2000 Schemat kombinacji Z Strona w zakresie Z23, ø 18 mm Pomieszczenie Kombinacji Szt. Należy jednoznacznie przyporządkować kombinacje do określonych pomieszczeń lub mebli. Następnie wybrać kombinację oraz wariant cylindra i nanieść obok pomieszczenia/mebla. Po obliczeniu wymaganych cylindrów dla danej kombinacji, należy nanieść otrzymaną liczbę. Plan kombinacji jest gotowy - plan ten pomocny jest składaniu zamównienia, późniejszym montażu lub ewentualnym domówieniu. Schematy kombinacji patrz strony / Do pobrania na stronie /Prestige2000 Mechaniczne systemy zamknięć do mebli Prestige

54 Zamek baskwilowy z cylindrem i sztangą obrotową Prestige 2000 do cylindrów wymiennych 90 Do stosowania jako lewy i prawy Komplet z rozetką Niklowany W skład zestawu wchodzą: 1 zamek baskwilowy z cylindrem i sztangą obrotową Prestige 2000, do stosowania jako lewy i prawy 1 rozetką 2 trzpienie oporowe 1 hak zamykający prawy 1 hak zamykający lewy 1 kątownik oporowy 2 prowadniki sztangi Zaleta logistyczna: potrzebny jest zawsze tylko jeden zamek, niezależnie od tego, czy ma on być zamontowany jako lewy, czy jako prawy = zmniejszenie o połowę stanów magazynowych, co ma istotne znaczenie dla handlu i rzemiosła Dostarczany przez fabrykę zamek prawy można zmienić na zamek lewy i na odwrót... Wymiar trzpienia mm Z23, ø 18 mm Z25, ø 16,5 mm / / kpl kpl. Wymiar trzpienia 15 mm ø18/16,5 8, , ,5 Wymiar trzpienia 25 mm ø18 / 16, ,5 39 7,5 ø18/16,5 ø19/17,5 ø24/ 22 6,5 7,5 ø18/16,5 ø19/17,5 ø24/ 22 6,5 Odbojnik ,25 3, ,5 ø7 Kątownik oporowy ,25 11 Hak zamykający lewy/prawy, do przykręcania ,5 Prowadnik sztangi, do przykręcania ,5 14 Wiertło ze stopu twardego do zamków Prestige i rozetek Do wiertarek ręcznych i stołowych Wiertło ze stopu twardego do Średnica wiercenia mm Zamki Prestige ozet Uchwyty obrotowe do zamków z cylindrem patrz strony Wyposażenie zamków ze sztangą obrotową patrz strony Cylindry patrz strony Mechaniczne systemy zamknięć do mebli Prestige 2000

55 Zamek baskwilowy z cylindrem i sztangą obrotową Prestige 2000 do cylindrów wymiennych Przykład zabudowy Zmiana z prawego (dostarczany przez fabrykę) na lewy 21 4,5 A Długość górnej sztangi = A - 26 mm H= wymiar światła 55 B Długość dolnej sztangi = B - 26 mm 21 4, Wskazówka: Zmiana z prawego na lewy możliwa jest tylko w pozycji zamknięte. Mechaniczne systemy zamknięć do mebli Prestige

56 Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym 90 Zamek baskwilowy ze sztangą obrotową i otworem czworokątnym 7x7 mm Do stosowania jako lewy i prawy Niklowany W skład zestawu wchodzą: 1 zamek baskwilowy ze sztangą obrotową i otworem czworokątnym, do stosowania jako lewy i prawy 2 trzpienie oporowe 1 hak zamykający prawy 1 hak zamykający lewy 1 kątownik oporowy 2 prowadniki sztangi Zaleta logistyczna: potrzebny jest zawsze tylko jeden zamek, niezależnie od tego, czy ma on być zamontowany jako lewy, czy jako prawy = zmniejszenie o połowę stanów magazynowych, co ma istotne znaczenie dla handlu i rzemiosła Dostarczany przez fabrykę zamek prawy mozna zmienić na zamek lewy i odwrotnie... Sposób montażu Wymiar trzpienia mm Do przykręcania / / Do wciskania / / Do przykręcania kpl kpl. 18 8,5 Wymiar trzpienia 15 mm, do przykręcania ,5 15,5 Wymiar trzpienia 15 mm, do wciskania 18 8,5 Wymiar trzpienia 25 mm, do przykręcania ,5 15,5 Wymiar trzpienia 25 mm, do wciskania Odbojnik ,25 3, ,5 ø7 Kątownik oporowy Hak zamykający lewy/prawy, do przykręcania ,5 14 Prowadnik sztangi, do przykręcania 18 8, ø ,5 15, , ,5 15,5 88 ø8 8 1, ,5 14 Wiertło ze stopu twardego ø 8 mm do muf Część uchwytowa wiertła cylindryczna o średnicy 8 mm Do wiertarek ręcznych i stołowych Wyposażenie zamków ze sztangą obrotową patrz strony Uchwyty do zamka baskwilowego ze sztangą obrotową i otworem czworokątnym patrz strony Mechaniczne systemy zamknięć do mebli Prestige 2000
