1 SIBA: Przodujący niemiecki producent bezpieczników. Mariusz Madurski Nasze zabezpieczenie. Twoja korzyść.

2 SIBA GmbH Firma założona w 1946 roku Rodzinny charakter firmy 330 pracowników Wartość sprzedaży 50 mln EUR w 2010 roku Produkcja w Lünen, k. Dortmundu, Niemcy 2

3 SIBA w Niemczech 3

4 Zakład produkcyjny SIBA w Lünen 4

5 SIBA na świecie Wielka Brytania Dania Holandia Polska Rosja USA Chiny Austria Singapur 5 Południowa Afryka Czechy

6 Segmenty rynkowe Energetyka, Firmy OEM, Przemysł, Kolej, górnictwo, okrętownictwo, wojsko. 6

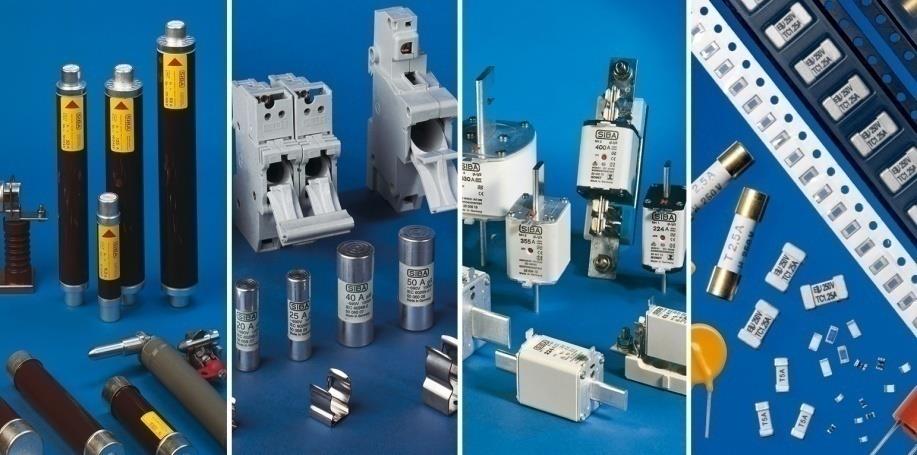

7 Zakres produktów Bezpieczniki wysokonapięciowe Bezpieczniki niskonapięciowe Bezpieczniki miniaturowe Bezpieczniki ultraszybkie do zabezpieczania półprzewodników Bezpieczniki do specjalnych zastosowań Akcesoria bezpiecznikowe 7

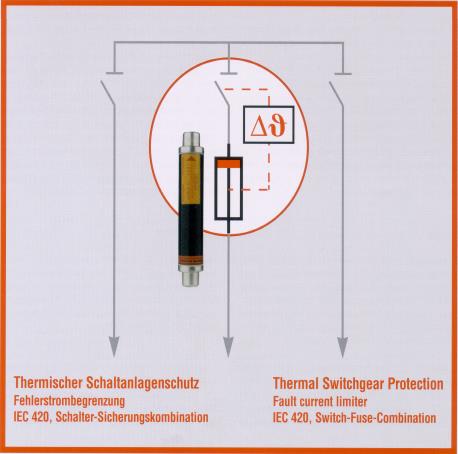

8 Bezpieczniki HHD Bezpieczniki wysokonapięciowe HHD z zabezpieczeniem termicznym stosowane do zabezpieczania: transformatorów, baterii kondensatorów, obwodów z silnikami, przewodów. Wielkość wg IEC i DIN : e = 192mm, e = 292mm, e = 367mm, e = 442mm, e = 537mm. SIBA produkuje również wkładki wysokonapięciowe wg systemu francuskiego i brytyjskiego; do instalowania w transformatorach; do zabezpieczania obwodów z przekładnikami napięciowymi. Normy: IEC /PN-EN ; IEC 60787/VDE 0670 część 402; DIN 43625; IEC 60644/PN-EN 60644; IEC 60549; IEC /PN-EN Norma IEC zaleca w sieciach 3-fazowych wymianę wszystkich trzech wkładek nawet jeżeli zadziała tylko jedna. 8

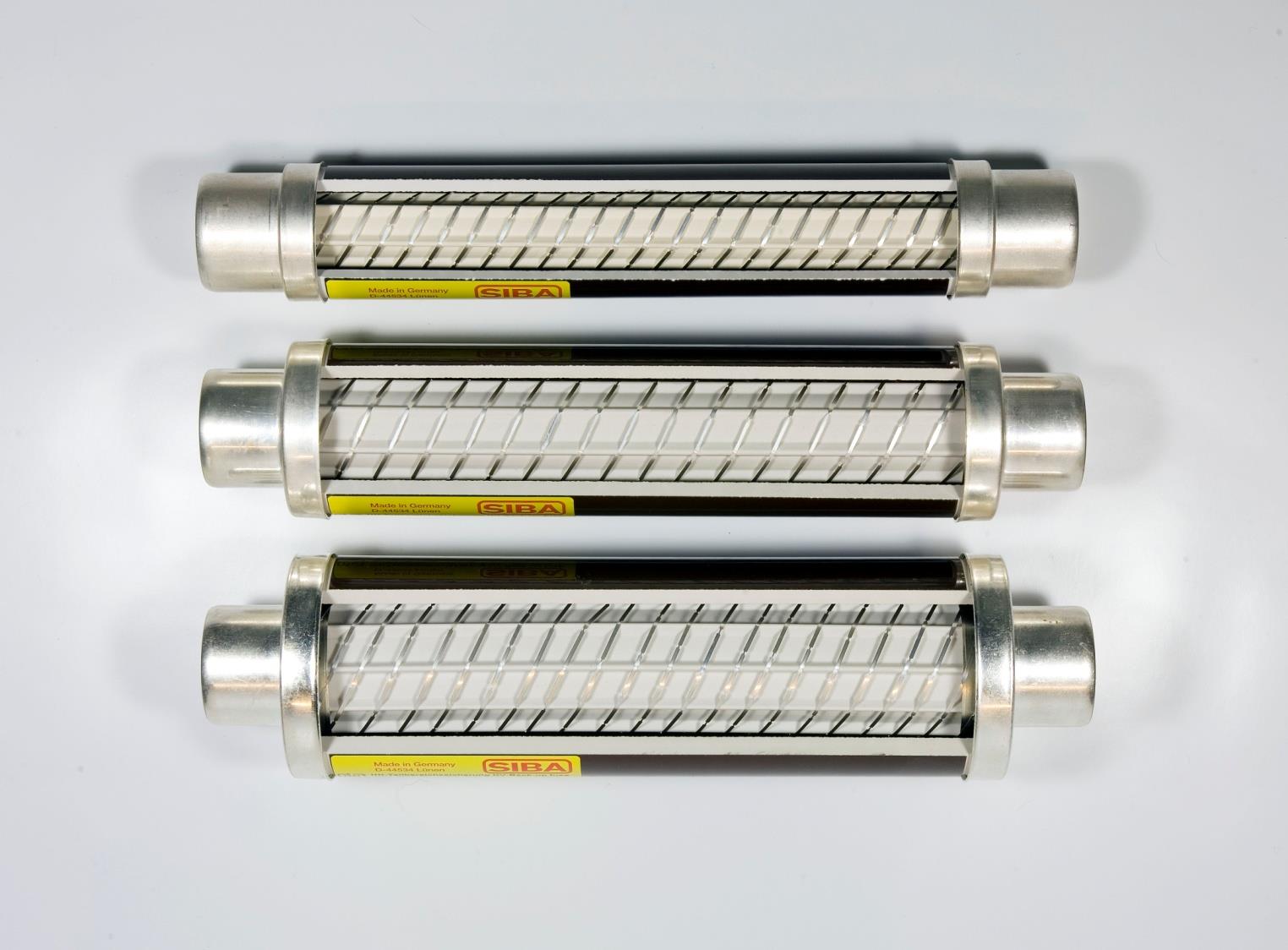

9 Wkładki HHD w przekroju Styk z okuciem Styk z okuciem Wspornik topika Wypełnienie piaskiem 9 Korpus ceramiczny Topik

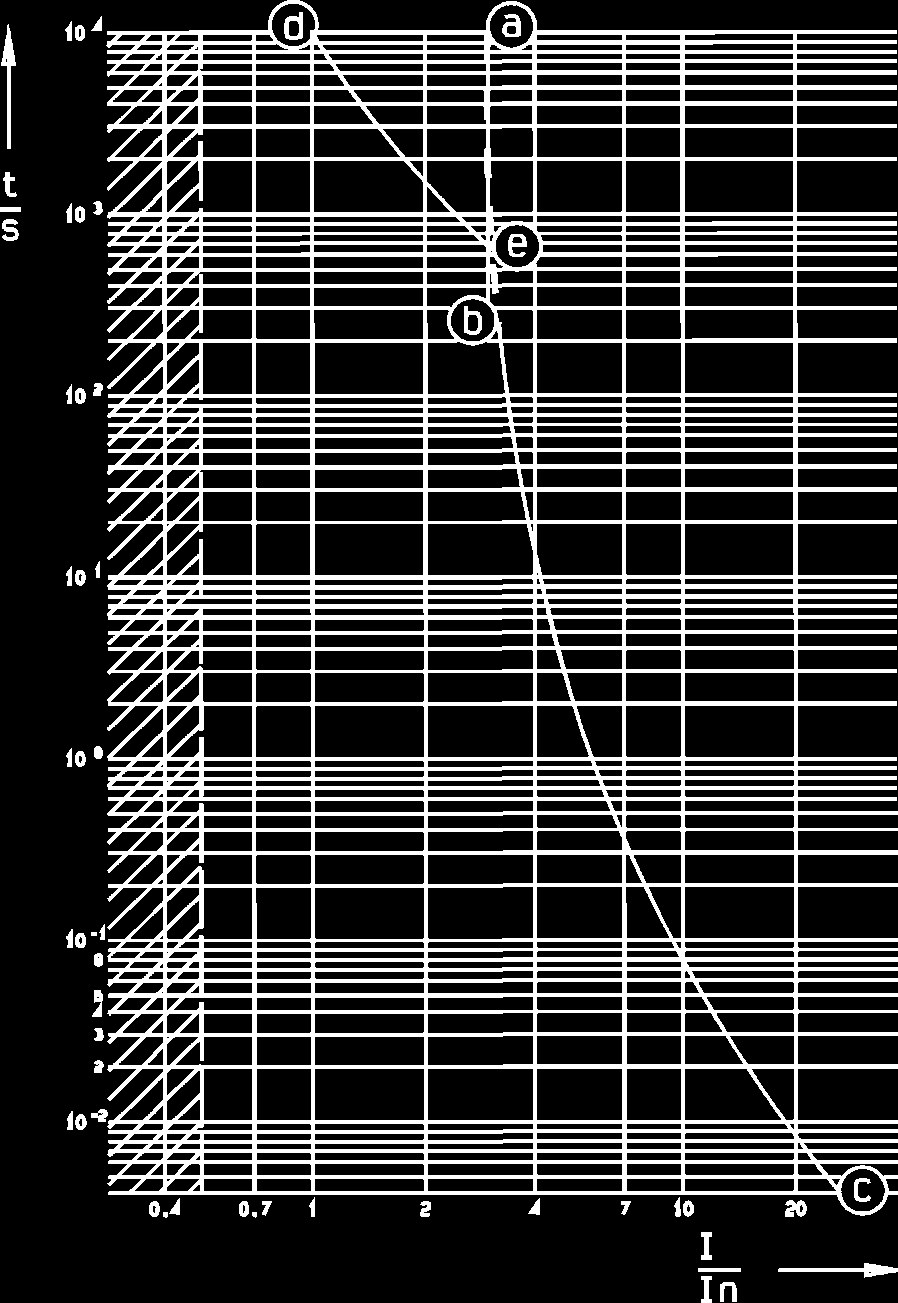

10 Charakterystyka czasowo-prądowa wkładki wysoko - napięciowej z ogranicznikiem temperatury a-c: przykład przebiegu charakterystyki tradycyjnej, a-d-e: obszar pracy wyzwalacza termicznego, b-c: obszar wyłączania wkładki, a-b: tzw przedział zakazany bezpiecznik nie może bezpiecznie sam wyłączać, b: prąd wyłączalny najmniejszy, a: minimalny prąd przetapiania topika. 10

11 Zalety wkładek topikowych wysokonapięciowych HH produkowanych przez firmę SIBA Odporność na wilgoć, pyły i środowisko agresywne, Odporność na starzenie, Niskie straty mocy, co gwarantuje niskie przyrosty temperatury, Duża zdolność wyłączania, Duża zdolność ograniczania prądu, Niskie napięcie wyłączeniowe. Średnie charakterystyki czasowo prądowe mają tolerancję pasma +/- 10% w kierunku prądu. 11

12 Wkładki bezpiecznikowe NH Wielkości: 000, 00, 0, 1, 2, 3, 4, 4a. Charakterystyki: gg, am, gtr, gb, gtf. Prądy znamionowe: 2A 1600 A. Napięcia znamionowe: AC: 400V, 500 V, 690 V, 1000 V,1500 V, DC: 220 V, 400 V, 440 V. Znamionowa zdolność wyłączania: ka, dla napięć 1000V 25 ka. Normy: IEC / PN-EN ; IEC / PN-HD ; DIN VDE 0636 część 2011; DIN

13 Zintegrowany wskaźnik zadziałania Wkładka przed zadziałaniem Wkładka po zadziałaniu 13

14 Podwójny wskaźnik zadziałania wkładki topikowej niskonapięciowej NH Our Protection.Your Benefit. 14

15 Zalety wkładek topikowych niskonapięciowe z podwójnym wskaźnikiem zadziałania Niezawodny odczyt podwójnego wskaźnika zadziałania, niezależnie od konstrukcji rozłącznika, w którym wkładka pracuje, Możliwość zmniejszenia stanów magazynowych dla poszczególnych rodzajów wkładek, ze wskaźnikiem czołowym i ze wskaźnikiem standardowym, co powoduje redukcję kosztów, Nie występuje niebezpieczeństwo przemieszczenia się luźnych elementów wskaźnika przy zadziałaniu wkładki, Nie występuje osłabienie korpusu ceramicznego, Odporność na korozję, 15 Niskie straty mocy, szczególnie wkładek NH000, Charakterystyki czasowo-prądowe wkładek mają tolerancję +/- 5%.

16 Elementy wkładki topikowej NH 16

17 Bezpieczniki UR Bezpieczniki ultraszybkie do zabezpieczania półprzewodników. 17

18 Bezpieczniki URZ Bezpieczniki ultraszybkie do zabezpieczania półprzewodników, cylindryczne. Wielkości: 5x20; 6,35x32; 10x35; 10x38; 14x51; 22x58; 27x60 Charakterystyki: gr, ar. Prądy znamionowe: 0,1A 250 A. Napięcia znamionowe: 250V 1000 V. Znamionowa zdolność wyłączania: 20 ka 300 ka. Normy: IEC / PN-EN ; IEC / PN-EN

19 Bezpieczniki URB Bezpieczniki ultraszybkie do zabezpieczania półprzewodników, wkładki przykręcane śrubami. Wielkości: 000, 00, 00 - BS. Charakterystyki: ar. Prądy znamionowe: 16A 400 A. Napięcia znamionowe: 660V 1000 V. Znamionowa zdolność wyłączania: 100 ka 300 ka. Normy: IEC / PN-EN ; IEC / PN-EN ; DIN

20 Bezpieczniki URL Bezpieczniki ultraszybkie do zabezpieczania półprzewodników oraz przewodów. Wielkości: 10x38, 14x51, 22x58, 000, 00, 1, 2, 3. Charakterystyka: gs. Prądy znamionowe: 6A 800 A. Napięcia znamionowe: 500V, 690 V. Znamionowa zdolność wyłączania: 100 ka. Normy: IEC / PN-EN ; IEC / PN-HD ; IEC / PN-EN ; DIN część 1; DIN 43653, 20

21 Bezpieczniki URL Pełnozakresowa zdolność wyłączania Zabezpieczenie półprzewodników Zabezpieczenie przewodów Ta linia bezpieczników klasy grl (obecnie gs) oferuje niezwykłą kombinację dwóch charakterystyk w jednym bezpieczniku. Bezpieczniki grl zapewniają ochronę urządzeń elektronicznych i przewodów przy niedużych stratach mocy i małych wartościach l 2 t. 21

22 Bezpieczniki URS Bezpieczniki ultraszybkie do zabezpieczania półprzewodników, systemy europejski i amerykański. Typ: SQB Wielkości: 1, 2, 3, 4. Charakterystyka: ar. Prądy znamionowe: 50A 7500 A. Napięcia znamionowe: 600V 1250 V. Znamionowa zdolność wyłączania: 200 ka. Normy: IEC / PN-EN ; IEC / PN-EN ; DIN

23 Bezpieczniki URE Bezpieczniki ultraszybkie system brytyjski szeroki zakres bezpieczników, spełniających normy brytyjskie. Typ: URE BS Wielkości: 8.4 x 38, 17.5 x 41.8, 35 x 59, 2 x 35 x 59, 8.4 x 64.3, 17.5 x 63.5, 35 x 85, 2 x 35 x 85, 000. Charakterystyka: ar. Prądy znamionowe: 5A 900 A. Napięcia znamionowe: 240V, 690 V. Znamionowa zdolność wyłączania: 100 ka-300 ka. Normy: IEC / PN-EN ; IEC / PN-EN ; BS

24 Bezpieczniki URDC Bezpieczniki ultraszybkie na prąd stały na przykład do zastosowania w sieciach trakcyjnych. Wielkości: 10x38, 14x51, 22x58, 27x60, 20x127, 20x190, 36x190, 40x254, SQB, NH000, NH1, NH3, NH4. Charakterystyki: gr, ar. Prądy znamionowe: 6A 800 A. Napięcia znamionowe DC: 660V 5000 V. Znamionowa zdolność wyłączania: 30kA 100 ka. Normy: UIC 550; IEC / PN-EN ; IEC / PN-EN ; IEC / PN-EN

25 Bezpieczniki URD Bezpieczniki ultraszybkie do zabezpieczania półprzewodników. Wielkości: ND(E16), D II(E27), D III(E33), DIV(R1¼ ), DV (R2 ), D01(E14), D02(E18), D03(M30x2). Charakterystyki: gr, ar. Prądy znamionowe: 2A 200 A. Napięcia znamionowe: 440V 500 V. Znamionowa zdolność wyłączania: 50 ka. Normy: IEC / PN-EN ; IEC / PN-EN ; DIN 49515/

26 Bezpieczniki URM Bezpieczniki ultraszybkie do zabezpieczania półprzewodników, nożowe. Wielkości: 000, 00, 0, 1, 2 oraz 3. Charakterystyki: gr, ar. Prądy znamionowe: 16A 800 A. Napięcia znamionowe: 500 V 1000 V. Znamionowa zdolność wyłączania: 100kA, 120 ka. Normy: IEC / PN-EN ; IEC /PN-EN ; DIN 43620, DIN 43653, 26

27 Bezpieczniki PV Bezpieczniki ultraszybkie do zabezpieczania obwodów fotowoltaicznych Wielkości: 6,3x32; 10x38; 14x65; 10/14x85; 20x127; NH1; NH3. Charakterystyki: gr; gpv. Prądy znamionowe: 3,15 A 450 A Napięcia znamionowe DC: 400 V 1500 V Znamionowa zdolność wyłączania: 30 ka Normy: IEC / PN-EN ; IEC / PN-EN

28 Bezpieczniki MAR Bezpieczniki MAR przeznaczone na statki klasyczne bezpieczniki w wykonaniu okrętowym. Typ: NH, miniaturowe, Diazed, Neozed. Wielkości: 00, 2, 5x25, M9x1, E21, E27, E33. Charakterystyki: F, T, gg. Prądy znamionowe: 2 A 400 A. Napięcia znamionowe: 250 V, 500 V. Znamionowa zdolność wyłączania: 10 ka, 70 ka, 80 ka. Normy: SAK , VDE 0660, DIN

29 Bezpieczniki BB Bezpieczniki dla górnictwa spełniają specjalne wymagania górnictwa głębinowego. Typ: D, NH, cylindryczne. Wielkości: ND, DII, DIII, DIV, DV; 000, 00, 1, 1L, 2, 2L, 3; 8x50, 10x85, 11x79, 12x100mm. Charakterystyki: gb, am, FF, F, T. Prądy znamionowe: 2 A 630 A. Napięcia znamionowe: 250 V 3000 V. Znamionowa zdolność wyłączania: 4-50 ka. Normy: DIN 43620, DIN i 49360, VDE 0635 i

30 Bezpieczniki GSS Bezpieczniki miniaturowe wszechstronny program od bezpieczników konwencjonalnych do nowoczesnych rozwiązań. Typ: SMD, KS, cylindryczne szklane i ceramiczne. Wielkości: SMD 2,6x6,1mm; 4,5x8mm; 4,5x16mm 4x7,6mm (nóżki 4,3mm i 18,8mm); cylindryczne 5x20;5x25;5x30;6,3x32; 10x85; 8x , KS ø8.. Charakterystyki: FF, F, M, T, TT. Prądy znamionowe: 32 ma 32 A. Napięcia znamionowe: 65 V 10 kv. Znamionowa zdolność wyłączania: 35 A ka. Normy: seria norm IEC 60127/ PN- EN 60127; DIN VDE 0820; CEE4; UL248-14; UL 512, Znaki: SEMKO; UL Listing; UL Recognition; RoHS 2002/95/EC. 30

31 Podsumowanie rodzajów bezpieczników SQB URD URE URM HH URZ URDC URL Miniaturowe NH Miniaturowe 31

32 DIN EN ISO 9001:2000 DIN EN ISO14001:2005 Certyfikaty NH/HH Recycling e.v. Our Protection.Your Benefit. DopuszczenieTrenitalia Dopuszczenie EDF Dopuszczenie SNCF GOST-R 32

33 Zakres wyłączania i kategoria użytkowania Pierwsza litera: g = Pełnozakresowa zdolność wyłączenia a = Niepełnozakresowa zdolność wyłączenia Druga litera: M = Zabezpieczenie zwarciowe obwodów z silnikami elektrycznymi R = Zabezpieczenie przyrządów półprzewodnikowych B = Zastosowania górnicze Tr = Zabezpieczenie transformatorów G = Ogólnego przeznaczenia Kombinacja dwóch liter oznacza: gg = Wkładki o pełnozakresowej zdolności wyłączania, ogólnego przeznaczenia am = Wkładki o niepełnozakresowej zdolności wyłączania, do zabezpieczania obwodów z silnikami elektrycznymi gm = Wkładki o pełnozakresowej zdolności wyłączania do zabezpieczania obwodów z silnikami elektrycznymi gr = Wkładki o pełnozakresowej zdolności wyłączania do zabezpieczania przyrządów półprzewodnikowych ar = Wkładki o niepełnozakresowej zdolności wyłączania do zabezpieczania przyrządów półprzewodnikowych gb = Wkładki o pełnozakresowej zdolności wyłączania do zastosowań górniczych gtr = Wkładki o pełnozakresowej zdolności wyłączania do zabezpieczania transformatorów gl = Oznaczenie zastąpione oznaczeniem gg 33

34 China Export 34

35 SIBA Polska Sp. z o.o Łomianki ul. Grzybowa 5G Dziękuję za uwagę. 35
