BEZPIECZNIKI I OGRANICZNIKI PRZEPIĘĆ DO ZABEZPIECZANIA SYSTEMÓW FOTOWOLTAICZNYCH PV I WIATROWYCH

Wielkość: px
Rozpocząć pokaz od strony:

Download "BEZPIECZNIKI I OGRANICZNIKI PRZEPIĘĆ DO ZABEZPIECZANIA SYSTEMÓW FOTOWOLTAICZNYCH PV I WIATROWYCH"

Transkrypt

1 WKŁADKI TOPIKOWE gpv PODSTAWY BEZPIECZNIKOWE DC I OSPRZĘT OGRANICZNIKI PRZEPIĘĆ ETITEC PV ROZDZIELNICE PV BEZPIECZNIKI I OGRANICZNIKI PRZEPIĘĆ DO ZABEZPIECZANIA SYSTEMÓW FOTOWOLTAICZNYCH PV I WIATROWYCH Energia pod kontrolą 415 GREEN PROTECT

2 Wkładki topikowe - gpv DC Wkładki topikowe cylindryczne CH 10 x 38 gpv 1000V Zastosowanie Systemy fotowoltaiczne (PV) są zbudowane z: paneli (ogniw) solarnych, kabli, bezpieczników, ograniczników przepięć i przekształtnika mocy. Panele (ogniwa) solarne wykorzystują energię promieniowania słonecznego i przetwarzają ją w energię prądu elektrycznego (stałego DC). Energia prądu elektrycznego generowana przez panele solarne dostarczana jest do przeksztatnika, gdzie następuje jej przemiana na energię elektryczną prądu przemiennego (AC). Bezpieczniki topikowe o charakterystyce gpv wykorzystuje się w celu zabezpieczenia systemu PV przed przetężeniem. Ograniczniki przepięć serii ETITEC B-PV, C-PV służą do zabezpieczenia systemu fotowoltaicznego PV przed przepięciami powstałymi na skutek bezpośrednich i pośrednich wyładowań atmosferycznych, lub przed przepięciami łączeniowymi. Układ wewnętrzny ograniczników zawiera dwa warystory, z których każdy zabezpieczony jest elementem termicznym. Zabezpieczenie przetężeniowe Systemy PV zbudowane z trzech lub więcej rzędów paneli solarnych połączonych równolegle, musi posiadać w każdym rzędzie zabezpieczenie odpowiednim bezpiecznikiem gpv. Systemy PV posiadające mniej niż 3 rzędy paneli solarnych nie generują takich prądów udarowych mogących uszkodzić przewody lub panele solarne. Zwykle do zabezpieczania przed przetężeniem przewodów, paneli solarnych jednego rzędu paneli solarnych używa się 2 bezpieczniki gpv ( biegun + i biegun - ). W razie uszkodzenia bezpieczniki odcinają uszkodzony rząd paneli solarnych. Pozostałe rzędy paneli PV mogą kontynuować generowanie energii elektrycznej. Napięcie znamionowe 1000V DC L/R=2ms Znamionowa zdolność zwarciowa 30kA DC Charakterystyka gpv Norma PN-IEC Zastosowanie Do ochrony paneli solarnych PV CH 10x38 gpv Standard I N "standard" "SU" Całka Joule'a przedł. (A 2 s) L/R=2ms Całka Joule'a wył. (A 2 s) L/R=2ms Straty mocy (0,7 x I n ) P d (W) Straty mocy (I n ) P d (W) Pak. 1 CH10x38 1A gpv ,8 2,5 0,4 1,00 2 CH10x38 2A gpv ,3 3,5 0,47 1,00 3 CH10x38 3A gpv ,6 7,5 0,55 1,3 3,5 CH10x38 3,5A gpv ,5 0,48 1,16 4 CH10x38 4A gpv ,3 28 0,52 1,25 6 CH10x38 6A gpv ,5 45 0,73 1,65 8 CH10x38 8A gpv ,93 1,9 10 CH10x38 10A gpv ,06 2,3 12 CH10x38 12A gpv ,03 2,4 16 CH10x38 16A gpv ,00 2,5 20 CH10x38 20A gpv ,18 3,25 25* CH10x38 25A gpv ,25 3,45 * 900V DC 10 10/500 SU: 10/380 SU 416

3 Wkładki topikowe - gpv DC Wkładki topikowe CH10 x 85 gpv 1500V Napięcie znamionowe 1500V DC L/R=2ms Znamionowa zdolność zwarciowa 30kA DC Charakterystyka gpv Norma PN-IEC Zastosowanie Do ochrony paneli solarnych PV CH 10x85 gpv I n "standard" "SU" Całka Joule'a przedłukowa (A 2 s) L/R=1ms Całka Joule'a wyłączania (A 2 s) L/R=1ms Straty mocy (0,7 x I n ) P d (W) Straty mocy (I n ) P d (W) 2 CH10x85 2A gpv ,6 2,2 1,13 2,74 4 CH10x85 4A gpv ,5 17 1,19 2,96 6 CH10x85 6A gpv ,33 3,20 8 CH10x85 8A gpv ,60 4,19 10 CH10x85 10A gpv ,63 4,20 12 CH10x85 12A gpv ,31 3,47 15 SU:17 10/210 SU:10/ CH10x85 14A gpv ,57 3,65 20 CH10x85 20A gpv ,68 3,85 Standard 25* CH10x85 25A gpv ,17 5,00 Rysunki wymiarowe SU 417

4 Rozłączniki DC Rozłączniki bezpiecznikowe VLC 10 DC, 1000V Napięcie znamionowe 1000V DC Prąd znamionowy 25A Nakwiększa strata mocy bezpiecznika 3W Pojemność zacisków 1,5 mm 2-25 mm 2 Szerokość modułu 18 mm Montaż na szynie TH35 Kategoria pracy DC-20B Norma (dla bezpieczników) PN-IEC :2006, UL Normy (dla rozłączników) PN-IEC Ed. 4.0 PN-EN :1999+A1+A2 PN-IEC Ed. 2.1 PN-EN :1999+A1:2001 VLC 10 DC 79 64,5 47,5 4 I N U e /U i (V) I N Wskaźnik zadziałania 25 VLC 10 DC 1P B 25 VLC 10 DC 2P VLC 10 DC 1P-L LED 65 12/ VLC 10 DC2P-L LED 81 Rozłączniki bezpiecznikowe VLC 14 DC, 1000V Napięcie znamionowe 1000V DC Prąd znamionowy 50A Nakwiększa strata mocy bezpiecznika 5W Pojemność zacisków 1,5 mm 2-35 mm 2 Szerokość modułu 27 mm Montaż na szynie TH35 Kategoria pracy DC-20B Norma (dla bezpieczników) PN-IEC :2006, UL Normy (dla rozłączników) PN-IEC Ed. 4.0 PN-EN :1999+A1+A2 PN-IEC Ed. 2.1 PN-EN :1999+A1: B VLC 14 DC I N U e /U i (V) Wskaźnik zadziałania 50 VLC 14 DC 1P VLC 14 DC 2P VLC 14 DC 1P-L LED 50 VLC 14 DC2P-L LED /96 418

5 Rozłączniki DC Rozłącznik bezpiecznikowy - PCF10 DC do bezpieczników cylindrycznych Napięcie znamionowe 900V DC 1000V DC Prąd znamionowy 25A 20A Największa strata mocy bezpiecznika 3 W Pojemność zacisków 0,5 mm 2-10 mm 2 Szerokość modułu 18 mm Montaż na szynie TH35 Kategoria pracy DC-20B Norma (dla bezpieczników) PN-IEC :2006, UL Normy (dla rozłączników) PCF 10 DC PN-IEC Ed. 4.0 PN-EN :1999+A1+A2 PN-IEC Ed. 2.1 PN-EN :1999+A1:2001 I N U e /U i (V) Wskaźnik zadziałania 25 PCF 10 DC 1 b / PCF 10 DC 2 b / PCF 10 DC 1 b-l LED 58 12/ PCF 10 DC 2 b-l LED 120 6/ PCF 10 DC1 b / PCF 10 DC 2 b / PCF 10 DC 1 b-l LED 58 12/ PCF 10 DC 2 b-l LED 120 6/168 17,8-1P 35,6-2P Izolowana szyna zbiorcza do rozłączników PCF10 DC, VLC 10 DC Izolowana szyna zbiorcza - do rozłączników PCF 10 DC - 10mm 2 Opis Przekrój (mm 2 ) Długość (m) IZS10/1F/ mm 2, 1b, 54 mod

6 Wkładki topikowe - gpv DC Zaciski szczękowe do wkładek topikowych cylindrycznych CH 10 x 38 gpv Zastosowanie: Uchwyty szczękowe służą do mocowania wkładek topikowych cylindrycznych CH gpv o wymiarze 10 x 38mm na izolowanej powierzchni płaskiej. W określonych przypadkach zastępują gniazdo bezpiecznikowe lub rozłącznik bezpiecznikowy. Podłączenia przewodów do uchwytów - lutowane. Uchwyt izolacyjny do wkł. 1100V DC HK Wymiary [mm] A B C D E F G H HK ,3 9,8 19,0 2,0 2,0 0,75 11,0 4,0 Wkładki topikowe NH gpv 750V - 0, 1C Wielkość 0, 1C Napięcie znamionowe 750V DC (L/R = 15ms) Znamionowa zdolność zwarciowa 20 ka DC Charakterystyka gpv Normy PN-IEC , PN-IEC Zastosowania Bezpieczniki do prądu stałego DC Stosowane w podstawach PK0 i PK1 DC. 420 NH DC 750V gpv Wielkość 0 Wielkość 1C Straty mocy (W) Całka Joule'a przedł. (A 2 s) L/R=2ms Całka Joule'a wyłączania (A 2 s) L/R=2ms NH 0 DC 750V 32A gpv NH 1C DC 750V 32A gpv , NH 0 DC 750V 40A gpv NH 1C DC 750V 40A gpv , NH 0 DC 750V 50A gpv NH 1C DC 750V 50A gpv , NH 0 DC 750V 63A gpv NH 1C DC 750V 63A gpv , NH 0 DC 750V 80A gpv NH 1C DC 750V 80A gpv , NH 0 DC 750V 100A gpv NH 1C DC 750V 100A gpv , NH 0 DC 750V 125A gpv NH 1C DC 750V 125A gpv , NH 0 DC 750V 160A gpv NH 1C DC 750V 160A gpv , Pak. 280/0 300/1C 3/24

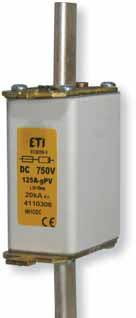

7 Wkładki topikowe - gpv DC Wkładki topikowe NH DC 1000V gpv - 0, 1C Wielkość 0, 1C Napięcie znamionowe 1000V DC (L/R = 2ms) Znamionowa zdolność zwarciowa 20 ka DC Charakterystyka gpv Normy PN-IEC , PN-IEC Zastosowania Bezpieczniki do prądu stałego DC Stosowane w podstawach PK0 i PK1 DC. NH DC 1000V gpv I n Wielkość 0 Wielkość 1C Straty mocy (W) Całka Joule'a przedł. (A 2 s) L/R=2ms Całka Joule'a wyłączania (A 2 s) L/R=2ms 32 NH 0 DC 1000V 32A gpv NH 1C DC 1000V 32A gpv , NH 0 DC 1000V 40A gpv NH 1C DC 1000V 40A gpv , NH 0 DC 1000V 50A gpv NH 1C DC 1000V 50A gpv , NH 0 DC 1000V 63A gpv NH 1C DC 1000V 63A gpv , NH 0 DC 1000V 80A gpv NH 1C DC 1000V 80A gpv , NH 0 DC 1000V 100A gpv NH 1C DC 1000V 100A gpv , NH 0 DC 1000V 125A gpv NH 1C DC 1000V 125A gpv , NH 0 DC 1000V 160A* gpv NH 1C DC 1000V 160A* gpv , * 900V DC Pak. 280/0 300/1C 324 Wielkość A B C D C

8 Wkładki topikowe - gpv DC Wkładki topikowe NH DC 1100V gpv - 1, 2, 3 Wielkość 1, 2, 3 Napięcie znamionowe 1100V DC (L/R = 5ms) Znamionowa zdolność zwarciowa 10 ka DC Charakterystyka gpv Normy PN-IEC , PN-IEC Zastosowania NH DC 1100V gpv Wskaźnik standard (Rys.1) Bezpieczniki do prądu stałego DC Stosowane w podstawach U1-3-1/1200/H Wybijak - K (Rys.2) Straty mocy (W) Całka Joule'a przedł. (A 2 s) L/R=5ms Całka Joule'a wył. (A 2 s) L/R=5ms NH 1 DC 1100V 63A gpv NH 1 DC 1100V 63A K gpv , NH 1 DC 1100V 80A gpv NH 1 DC 1100V 80A K gpv , NH 1 DC 1100V 100A gpv NH 1 DC 1100V 100A K gpv , NH 1 DC 1100V 125A gpv NH 1 DC 1100V 125A K gpv , NH 1 DC 1100V 160A gpv NH 1 DC 1100V 160A K gpv , NH 2 DC 1100V 200A gpv NH 2 DC 1100V 200A K gpv , NH 2 DC 1100V 250A gpv NH 2 DC 1100V 250A K gpv , NH 3 DC 1100V 315A gpv NH 3 DC 1100V 315A K gpv , NH 1 DC 1100V 350A gpv NH 1 DC 1100V 350A K gpv , NH 1 DC 1100V 400A gpv NH 1 DC 1100V 400A K gpv , Pak / / /22 Rys. 1 Rys Wymiary [mm] Wielkość A B C E G P R M O ,5 20,5 13, ,3 16, ,6 17,

9 Wkładki topikowe - gpv DC- Charakterystyki Charakterystyki t-i wkładek cylindrycznych CH 10x38 gpv 1000V Charakterystyki t-i wkładek cylindrycznych CH 10x85 gpv 1000V Czas zadziałania (s) Czas zadziałania (s) Spodziewany prąd zwarciowy I p /A Charakterystyki t-i wkładek NH gpv 1000V Spodziewany prąd zwarciowy I p /A Charakterystyki t-i wkładek NH gpv 1100V 423

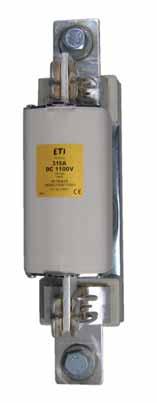

10 Podstawy bezpiecznikowe U1-3 DC 1200V Podstawy bezpiecznikowe U1-3 DC 1200V I N Mechaniczny wskaźnik zadziałania 250 U1-232/1200/H nie U1-1/1200/H nie U1-1/1200/H/K tak U2-1/1200/H nie U2-1/1200/H/K tak U3-1/ nie U3-1/1200//K tak Wkładki topikowe - gpv DC/Podstawy U1-1/1200 U2-1/1200 U3-1/1200 Napięcie znamionowe 1200V DC Prąd znamionowy 250A 400A 630A Prąd termiczny z wkładkami topikowymi 200A 315A 630A Prąd termiczny ze zwieraczami instalacyjnymi 325A 520A 1000A Max. strata mocy wkładek topikowych 35W 46W 70W Śruba M10 M10 M10 Pojemność Zacisk płaski Końcówka kabl mm mm mm 2 Szyna prądowa 30x10mm 30x10mm 40x10mm zacisków Moment przykręc Nm 30-35Nm 30-35Nm Zacisk Pojemność przył. KM2G mm2 KM2G mm2 Moment przykręc. 32Nm 32Nm - Stopień ochrony IP00 Temperatura otoczenia * C do C Tryb pracy Praca ciągła Warunki Pozycja montażu Dowolna pracy Wysokość nad poziom morza do 2000m Klasa zabrudzenia 3 Categoria przepięciowa III Klasa izolacji C-VDE 0110 Normy PN-EN 60269, PN-IEC Wymiary (mm) A B C D E F G H I K U1-232/1200/H , ,5 M U1-1/1200/H , ,5 M U2-1/1200/H ,5 M U3-1/ M12 307

11 Wkładki topikowe - gpv DC/Podstawy bezpiecznikowe Podstawy bezpiecznikowe PK 0 DC, PK1 DC Napięcie znamionowe 1000V DC Prądy znamionowe 160A, 250A Klasa izolacji C-VDE 0110 Normy Podstawy bezpiecznikowe PK 1 DC PN-EN 60269, PN-IEC 60269, DIN VDE 0636, DIN 43620, DIN I N 250 PK1 DC / PK0 DC /90 Wymiary [mm] A B C D E F G H I J K M PK1 DC M10 Ø10, PK0 DC M8-M8 Ø7, , Uchwyt izolacyjny do wkładek topikowych DC 1100V Zastosowanie: Uchwyt izolacyjny GP1200 służy do bezpiecznego zakładania i wyjmowania wkładek topikowych do lub z podstaw bezpiecznikowych. Napięcie izolacji uchwytu wynosi 1200V. Uchwyt izolacyjny do wkł. 1100V DC GP

12 Wkładki topikowe - gpv DC/Podstawy Podstawy bezpiecznikowe U1-1/GZ/PV Napięcie znamionowe 1000V DC Prąd znamionowy 160A Klasa izolacji C-VDE 0110 Prąd termiczny z wkładkami topikowymi 160A Prąd termiczny ze zwieraczami instalacyjnymi 325A Max. strata mocy wkładek topikowych 31W Pojemność zacisków Normy Śruba M10 Końcówka kablowa mm 2 Szyna prądowa 30 x 10mm Moment przykręcania Nm PN-EN 60269, PN-IEC 60269, DIN VDE 0636, DIN 43620, DIN Podstawa bezpiecznikowa U1-1/GZ/PV I N 160 U1-1/GZ/PV

13 Wkładki topikowe - gpv DC/Rozłączniki Rozłącznik bezpiecznikowy TL1-1/9/1000V Ilość biegunów 1 Napięcie znamionowe 1000V DC Prąd znamionowy 160A Prąd termiczny z wkładkami topikowymi 160A Kategoria użytkowania DC-20B Wielkość 1 Wkładki topikowe Max. prąd znamionowy (gg) 160A Max. strata mocy wkładek topikowych 25W Śruba M10 Pojemność Końcówka kablowa mm 2 zacisków Szyna prądowa 30x10 mm Moment przykręcania Nm Stopień ochrony IP20, IP10 Warunki pracy Temperatura otoczenia * -25 o C do +55 o C Tryb pracy Cont. operation Pozycja montażu Vertical, horizontal Wysokość nad poziom morza up to 2000 m Klasa zabrudzenia 3 Kategoria przepięciowa III * 35 o C Normalna temperatura, 55 o C ze zredukowanym prądem obciążenia Rozłącznik bezpiecznikowe TL1-1/9/1000V/PV I N Zacisk 250 TL1-1/9/1000V/PV M , Ø 10.,5 Ø 10.,

14 Wkładki topikowe - gpv DC/Rozłączniki Rozłącznik bezpiecznikowy TL1,3-1/9/1200V/PV TL1/1200V TL3/1200V Dla wkładek WT/NH o długości a1=194mm, a1=209mm, a4=124mm a4=124mm Napięcie znamionowe 1200V AC/1000V DC 1200V AC/1000V DC Prąd znamionowy 250A 630A Prąd termiczny z wkładkami topikowymi 250A 630A Prąd termiczny ze zwieraczami 325A 1000A Max. strata mocy wkładek topikowych 25W 70W Kategoria użytkowania AC-20B, DC-20B AC-20B, DC-20B Śruba M10 M12 Pojemność Końcówka kablowa mm mm 2 zacisków Szyna prądowa 30x10 mm 40x10 mm Moment przykręcania Nm Nm Stopień ochrony ( Zamkn./Otw.) IP20/IP10 IP20/IP10 Temperatura otoczenia * -25 o C do +55 o C -25 o C do +55 o C Tryb pracy Praca ciągła Warunki pracy Pozycja montażu Dowolna Wysokość nad poziom morza do 2000 m Klasa zabrudzenia 3 Kategoria przepięciowa III * 35 o C Normalna temperatura, 55 o C ze zredukowanym prądem obciążenia Rozłącznik bezpiecznikowe TL1,3-1/9/1200V I N Zacisk 250 TL1-1/9/1200V M TL3-1/9/1200V M TL1-1/9/1200V Śruba M10x25 Śruba M10x25 TL3-1/9/1200V 428

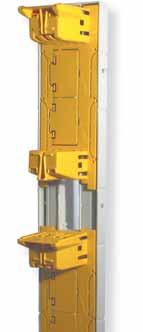

15 Wkładki topikowe - gpv DC/Podstawy Podstawa bezpiecznikowa pionowa L2,3-2/1200V L2 L3 Dla wkładek WT/NH wg PN-IEC (wielkość) 2 3 Napięcie znamionowe 1200V DC 1200V DC Prąd znamionowy 250A 400A Prąd termiczny z wkładkami topikowymi 250A 400A Znamionowe napięcie izolacji 1200V DC 1200V DC Max. strata mocy wkładek topikowych 46W 75W Śruba M12 M12 Zacisk płaski Końcówka kablowa 1x mm 2 1x mm 2 Szyna prądowa 30x10 mm 40x10 mm Pojemność Moment przykręcania Nm Nm zacisków mm Pojemność mm 2 Zacisk KM2G mm mm 2 Moment przykręcania 32 Nm 32 Nm Zacisk KM2G-F Pojemność mm mm 2 Moment przykręcania 32 Nm 32 Nm Stopień ochrony IP10 IP10 Warunki pracy * 35 o C Normalna temperatura, 55 o C ze zredukowanym prądem obciążenia Podstawa bezpiecznikowa pionowa L2,3-2/1200V Temperatura otoczenia * -25 o C do +55 o C -25 o C do +55 o C Tryb pracy Praca ciągła Pozycja montażu Pionowo Wysokość nad poziom morza do 2000 m Klasa zabrudzenia 3 Kategoria przepięciowa III I N Max. przekrój przeowdu (mm 2 ) Zacisk 250 L2-2/1200/3A/HA/PV M L2-2/1200/9/KM2G-F/HA/PV Ramkowy KM2G-F L3-2/1200/3A/HA/PV M L3-2/1200/9/KM2G-F/HA/PV Ramkowy KM2G-F

16 Wkładki topikowe - gpv DC/Rozłączniki Rozłączniki LS...SMA.. do układów fotowoltaicznych PV Zastosowanie: Rozłączniki LS służą do przyłączania lub odłączania przekształtników DC/ AC lub innych części obwodu prądu słałego do paneli fotowoltaicznych PV. Konstrukcja rozłączników pozwala na łączenie prądów znamionowych do 32A i napięciu 1000V DC w kategorii pracy DC21B. Konstrukcja styków rozłącznika oraz specjalnie dobrane materiały gwarantują pełną czystość styków (brak oksydacji) oraz niskie straty mocy nawet przy małej częstotliwości łączeń. Szybkość zamykania lub otwierania styków nie zależy od prędkości oraz siły działania operatora. Napięcie znamionowe do 1000V DC Prądy znamionowe do 32A DC Normy PN-IEC Rozłączniki do obwodów fotowoltaicznych PV Il. biegunów LS16 SMA A LS25 SMA A LS32 SMA A LS16 SMA A LS25 SMA A LS32 SMA A Rozłączniki do obwodów fotowoltaicznych PV i ich obciążalność prądem stałym - DC wg PN- IEC , VDE0660 DC 21B DC 22B 500V 600V 800V 1000V 500V 600V 800V 1000V LS16 SMA.. LS25 SMA.. LS32 SMA.. 2 bieg. poł. szeregowo 16A 16A 16A 9A 7A 5,5A 2A 1A 4 bieg. poł. szeregowo 16A 16A 16A 16A 16A 16A 11,5A 8A 2 bieg. poł. szeregowo 25A 25A 20A 11A 8A 6A 2,5A 1,5A 4 bieg. poł. szeregowo 25A 25A 25A 25A 25A 25A 12A 9A 2 bieg. poł. szeregowo 32A 32A 23A 13A 9A 6,5A 3A 2A 4 bieg. poł. szeregowo 32A 32A 32A 32A 32A 27,5A 12,5A 10A Ze względu na dużą znamionową zdolność zwarciową, rozłączniki LS SMA... są zdolne do wykonywania wielu łączeń w warunkach znamionowych - podanych w powyższej tabeli. 430

17 Ograniczniki przepięć - PV Ograniczniki przepięć do ochrony systemów fotowoltaicznych ETITEC -PV Ograniczniki przepięć ETITEC B-PV Seria ograniczników przepięć ETITEC B-PV jest przeznaczona do ochrony systemów fotowoltaicznych - paneli PV (instalacji solarnych) przed przepięciami: łączeniowymi lub pochodzącymi od wyładowań atmosferycznych pośrednich lub bezpośrednich. Znajdują zastosowanie w obiektach wyposażonych w zewnętrzną instalację od gromową. Układ wewnętrzny ograniczników zawiera dwa warystory, z których każdy zabezpieczony jest elementem termicznym - odłącznikiem. ETITEC B-PV xxxx/12,5 (10/350) 550 V 1000 V Zgodność z normami IEC Napięcie pracy trwałej U c (DC) 550 V 1000V Znamionowy prąd wyładowczy I n (8/20) 20 ka 20 ka Max. prąd wyładowczy I max (8/20) 40 ka 40 ka Znam. prąd wyładowczy I imp (10/350)/1-bieg. 12,5 ka 12,5 ka Energia właściwa 39 kj/ω 39 kj/ω Ładunek Q 6,25 As 6,25 As Poziom ochrony U p przy I n (8/20) < 2,0 kv < 2,6 kv Poziom ochrony U p przy I imp (10/350) < 1,7 kv < 2,4 kv Czas zadziałania (odpowiedzi) t A < 25 ns Prąd upływu przy U c < 1,5 ma Zabezpieczenie termiczne Tak Zabezpieczenie wstępne (jeśli zab. gł. > 250A) 250 A gg Wytrzymałość zwarciowa 25 ka/ 50 Hz Temperatura pracy - 40 o C o C Pojemność zacisków 35 mm 2 (drut)/25 mm 2 (linka) Moment dokręcania Max. 4,5 Nm Montaż na szynie TH35 Stopień ochrony IP20 Materiał obudowy Tworzywo termoplastyczne, niepalne wg Ul 94 V-0 Szerokość 4 moduły Styki sygnalizacyjne typ RC Obciążenie znamionowe AC 250V/0,5A; 125V/3A Pojemność zacisków Max. 1,5 mm 2 Moment dokręcania 0,25 Nm Zalety: wysoki znamionowy prąd wyładowczy I imp wewnętrzne zabezpieczenie: oddzielny element termiczny dla każdego warystora wskaźnik uszkodzenia warystora: wizualny + styki sygnalizacji zewnętrznej (RC) ETITEC B-PV 550/12,5 (10/350) ETITEC B - PV U c (V DC) I imp (ka) ETITEC B-PV 550/12,5 (10/350) ETITEC B-PV 1000/12,5 (10/350) ,5 ETITEC B-PV 550/12,5 (10/350) RC ETITEC B-PV 1000/12,5 (10/350) RC RC - Styki sygnalizacji zewnętrznej 1/3 Podłączenie -T ogranicznika ETITEC B-PV Podłączenie-V ogranicznika ETITEC B-PV 431

18 Ograniczniki przepięć - PV Ograniczniki przepięć ETITEC C-PV Seria ograniczników przepięć ETITEC C-PV jest przeznaczona do ochrony systemów fotowoltaicznych PV (instalacji solarnych) przed przepięciami: łączeniowymi lub pochodzącymi od wyładowań atmosferycznych pośrednich lub bezpośrednich. Znajdują zastosowanie w obiektach bez zewnętrznej instalacji odgromowej. Układ wewnętrzny ograniczników zawiera dwa (lub 3) warystory, z których każdy zabezpieczony jest elementem termicznym - odłącznikiem. ETITEC C-PV 100/20, 550/20 e ETITEC C-PV xxxx/20 (8/20) 100 V 550 V 1000V Zgodność z normami IEC Napięcie pracy trwałej U c (DC) 100 V 550V 1000V Znamionowy prąd wyładowczy I n (8/20) 20 ka 20 ka 20 ka Max. prąd wyładowczy I max (8/20) 40 ka 40 ka 40 ka Poziom ochrony U p przy I n (8/20) < 0,7 kv < 2,1 kv < 4,0 kv Czas zadziałania (odpowiedzi) t A < 25 ns Prąd upływu przy U c < 1,5 ma Zabezpieczenie termiczne Tak Zabezpieczenie wstępne (jeśli zab. gł. > 250A) 125 A gg Wytrzymałość zwarciowa 25 ka/ 50 Hz Temperatura pracy - 40 o C o C Pojemność zacisków 35 mm 2 (drut)/25 mm 2 (linka) Moment dokręcania Max. 4,5 Nm Montaż TH 35 Stopień ochrony IP20 Materiał obudowy Tworzywo termoplastyczne, niepalne wg Ul 94 V-0 Szerokość 2 moduły 3 moduły Styki sygnalizacyjne typ RC Obciążenie znamionowe AC 250V/0,5A; 125V/3A Pojemność zacisków Max. 1,5 mm 2 Moment dokręcania 0,25 Nm ETITEC C - PV Uc (V DC) I imp (ka) ETITEC C-PV 100/ /7 ETITEC C-PV 550/ /7 ETITEC C-PV 1000/ /5 ETITEC C-PV 100/20 RC /7 ETITEC C-PV 550/20 RC /7 ETITEC C-PV 1000/20 RC /5 ETITEC C-PV 100/20 moduł wymienny ETITEC C-PV 550/20 moduł wymienny /7 ETITEC C-PV 1000/20 moduł wymienny ETITEC C-PV 1000/20 RC - Styki sygnalizacji zewnętrznej 432 Podłączenie -T ogranicznika ETITEC C-PV Podłączenie-V ogranicznika ETITEC C-PV

19 Ograniczniki przepięć - PV Zastosowanie bezpieczników topikowych PV i ograniczników przepięć ETITEC PV do ochrony systemów fotowoltaicznych PV Ograniczniki przepięć ETITEC C-PV do ochrony systemów PV w budynku wyposażonym w zewnętrzną instalację odgromową PV + - Išjungėjas Keitiklis + L - - ~ N ETITEC B-PV ETITEC B-PV PE Ograniczniki przepięć ETITEC B-PV do ochrony systemów PV w budynku bez zewnętrznej instalacji odgromowej PV + - Išjungėjas Keitiklis + L - - ~ N 2 X ETITEC C-PV 100V/550V PE PV + - Išjungėjas 2 X ETITEC C-PV 1000V Keitiklis + - L - ~ N PE 433

20 Wyłączniki Rozdzielnice nadprądowe - PV Rozdzielnice PV do systemów fotowoltaicznych - PV Rozdzielnice PV 12-modułowe, 1, 2 - wejść Rozdzielnice PV przeznaczone są do montowania ich w instalacjach fotowoltaicznych PV jako rozdzielnice kompletnie uzupełnione w aparaty zabezpieczajace układ ogniw fotowoltaicznych PV: przed przeciążeniem lub zwarciem - bezpiecznikami cylindrycznymi gpv (13A, 25A) oraz przed przepięciami - ogranicznikami przepięć ETITEC PV. Posiadają 1 lub 2 wejścia do podłączenia 1 lub 2 rzędów szeregowo połączonych paneli fotowoltaicznych PV. W rozdzielnicy PV zamontowany jest również rozłącznik główny DC powodujący rozłączenie paneli PV od pozostałej części układu fotowoltaicznego PV. Napięcie znamionowe Prąd znamionowy 500V, 1000V DC 13A, 25A DC Normy PN-IEC :2005, PN-EN , Badanie typu - ICEM-TC Maribor (SI) Stopień ochrony IP65 Kategoria pracy DC 21B Klasa izolacja II Temperatura pracy -25 C do +60 C Kolor Ral 7035 Zastosowanie Jako rozdzielnice w systemach fotowoltaicznych PV Rozdzielnice PV 1 i 2 wejściowe Ilość modułów 12 modułów (318 x 258 x 142mm) Napięcie DC (V) 500V 1000V (Klasa ochrony) 1 (B) 2 (C) 1 (B) 2 (C) Ilość wejść 13A DC 25A DC (kg) 1 PV500/13/B/ PV500/25/B/ ,86 2 PV500/13/B/ PV500/25/B/ ,98 1 PV500/13/C/ PV500/25/C/ ,86 2 PV500/13/C/ PV500/25/C/ ,98 1 PV1000/13/B/ PV1000/25/B/ ,86 2 PV1000/13/B/ PV1000/25/B/ ,98 1 PV1000/13/C/ PV1000/25/C/ ,86 2 PV1000/13/C/ PV1000/25/C/ ,98 1 Klasa ochrony B C Przewód uziemiający 16mm2 6mm2 Schemat elektryczny Sposób oznaczania: LS xx SMA A2 4 2 Napięcie znamionowe DC Klasa ochrony 3 1 Liczba wejść PV 1000/25/B/2 ETITEC C + - Prąd znamionowy DC F2 F1 PE F1 F2 434 Przekształtnik Rzędy paneli PV Rzędy paneli PV 6mm 2

21 Rozdzielnice - PV Układ wewnętrzny rozdzielnic PV 12 mod. z wyposażeniem INVERTER INVERTER + ETITEC B- PV + - ETITEC C-PV 500V PE PE Ser.. xxx Ser.. xxx PV500/B/25/2 PV500/C/25/ INVERTER INVERTER + + PE - ETITEC B- PV PE 1 1 Ser.. xxx Ser.. xxx PV1000/B/25/2 PV1000/C/25/2 435

22 Rozdzielnice - PV Rozdzielnice PV 24-modułowe, 3, 4, 5, 6 - wejść Rozdzielnice PV przeznaczone są do montowania ich w instalacjach fotowoltaicznych jako rozdzielnice kompletnie uzupełnione w aparaty zabezpieczające układ ogniw fotowoltaicznych PV: przed przeciążeniem lub zwarciem - bezpiecznikami cylindrycznymi gpv (13A, 25A) oraz przed przepięciami - ogranicznikami przepięć ETITEC PV. Posiadają 3,4,5 lub 6 wejśś do podłączenia 3,4,5 lub 6 rzędów szeregowo połączonych paneli fotowoltaicznych PV. W rozdzielnicy PV zamontowany jest również rozłącznik główny DC powodujący rozłączenie paneli PV od pozostałej części ukadu fotowoltaicznego PV Napięcie znamionowe Prąd znamionowy Normy 500V DC, 1000V DC 13A, 25A DC PN-IEC :2005, PN-EN , Badanie typu - ICEM-TC Maribor (SI) IP65 DC 21B II -25 C do +60 C Stopień ochrony Kategoria pracy Klasa izolacja Temperatura pracy Kolor Ral 7035 Zastosowanie Jako rozdzielnice w systemach fotowoltaicznych PV Rozdzielnice PV 3, 4, 5, 6 wejściowe Ilość modułów 24 moduły (318 x 383 x 142mm) Klasa ochrony B C Przewód uziemiający 16mm2 6mm2 Napięcie DC (V) 500V d.c. 1000V d.c. Sposób oznaczania: - identyczny jak pokazano na str. 430 (Klasa ochrony) Ilość wejść 13 A DC 3 PV500/13/B/ PV500/25/B/ ,56 B 4 PV500/13/B/ PV500/25/B/ ,68 5 PV500/13/B/ PV500/25/B/ ,80 6 PV500/13/B/ PV500/25/B/ ,92 3 PV500/13/C/ PV500/25/C/ ,56 C 4 PV500/13/C/ PV500/25/C/ ,68 5 PV500/13/C/ PV500/25/C/ ,80 6 PV500/13/C/ PV500/25/C/ ,92 3 PV1000/13/B/ PV1000/25/B/ ,56 B 4 PV1000/13/B/ PV1000/25/B/ ,68 5 PV1000/13/B/ PV1000/25/B/ ,80 6 PV1000/13/B/ PV1000/25/B/ ,92 3 PV1000/13/C/ PV1000/25/C/ ,56 C 4 PV1000/13/C/ PV1000/25/C/ ,68 5 PV1000/13/C/ PV1000/25/C/ ,80 6 PV1000/13/C/ PV1000/25/C/ ,92 Schemat elektryczny 6 LS xx SMA A A DC (kg) ETITEC C F6 F5 F4 F3 F2 F1 F1 F2 F3 F4 F5 F6 Przekształtnik Rzędy paneli PV PE 6mm 2 Rzędy paneli PV

23 Rozdzielnice - PV Rozdzielnice - PV Układ wewnętrzny rozdzielnic PV 24 mod. z wyposażeniem INVERTER INVERTER + + PE - ETITEC B-PV PE 1 1 min. 9mm min. 9mm Ser.. xxx Ser.. xxx PV1000/B/25/6 PV1000/C/25/ INVERTER INVERTER ETITEC B-PV PE PE 1 2 min. 9mm 1 2 min. 9mm Ser.. xxx Ser.. xxx PV500/B/25/6 PV500/C/25/6 437

24 Układy połączeń - PV Układ połączeń rozłączników PCF do wkładek cylindrycznych CH 10 PV z panelami fotowoltaicznymi PV w rozdzielnicy PV Rozłącznik bezpiecznikowy PCF 1000V (pusty) - Zabezpiecza rzędy paneli fotowoltaicznych PV - Wizualny (migający sygnał świetlny) wskaźnik zadziałania wkładki topikowej ch gpv - przeznaczony dla wkładek topikowych CH gpv 1000V - Posiada możliwość jego plombowania System z uziemieniem PCF 10 DC PCF 10 DC LED (ze świetlnym wskaźnikiem zadziałania wkładki CH gpv ) System bez uziemienia PCF 10 DC PCF 10 DC LED (ze świetlnym wskaźnikiem zadziałania wkładki CH gpv ) 438
