Systemy szalowania. przez specjalistę praktyka. Elastycznie, szybko, bezpiecznie i skutecznie.

Transkrypt

1 Systemy szalowania stworzone przez specjalistę praktyka Elastycznie, szybko, bezpiecznie i skutecznie.

2 Systemy Szalowania RATEC. Niedościgłe m Możliwość ręcznej obsługi i wykorzystania robotów przemysłowych. Systemy Szalowania RATEC wykorzystywane są od lat w branży prefabrykatów betonowych i wykazują swoją niezawodność podczas skomplikowanych praktycznych testów. Firma RATEC, poprzez ciągły rozwój technologii szalowania i techniki magnetycznej, opracowała modułowy system, który można stosować elastycznie, szybko, bezpiecznie i skutecznie we wszystkich obszarach tej branży. Firma RATEC prowadzi długofalową, ciągłą strategię innowacyjną, co sprawia, że jej produkty są zawsze ekonomiczne, praktyczne i na czasie. 2

3 Więcej informacji: ożliwości. Prezentacja produktów systemu szalowania RATEC MHS To, co jest najbardziej elastyczne, znajduje zastosowanie przy elementach litych PSV To, co jest najbardziej uniwersalne, znajduje zastosowanie przy elementach litych SAS-TOWER To, co można montować w sposób modułowy, znajduje zastosowanie przy elementach litych SAS-MF To, co dzięki systemowi modułowemu można najdokładniej dopasować, znajduje zastosowanie przy elementach litych SAS To, co jest najbardziej różnorodne, znajduje zastosowanie przy elementach litych RT U60 PRO To, co jest oryginalne znajduje zastosowanie przy elementach stropu i podwójnej ściany TT PRO Deskowanie stropowe TT 3

4 Modułowo-Drewniany System Szalowania MHS. Jest to najbardziej elastyczny system szalowania na rynku. MHS, Modułowo-Drewniany System Szalowania do elementów litych (ścian, stropów, małych słupów i belek ) jest produkowany o długości od 2000 mm do 8000 mm i wysokości od 100 mm do 400 mm. Krótki czas przygotowawczy sprawia, że konfiguracja zmiany wysokości - w przypadku ręcznej obsługi trwa niecałe 10 minut. MHS odznacza się maksymalną możliwością dopasowywania się dzięki połączeniu stalowych konstrukcji nośnych z warstwą szalowania, stykającą się z betonem. Automatyczny System RATEC zapewnia proste, szybkie i skuteczne pozycjonowanie szalowania. Przy deskowaniu tym wykorzystuje się elementy magnetyczne RATEC o sile przyczepności 2100 kg. 4

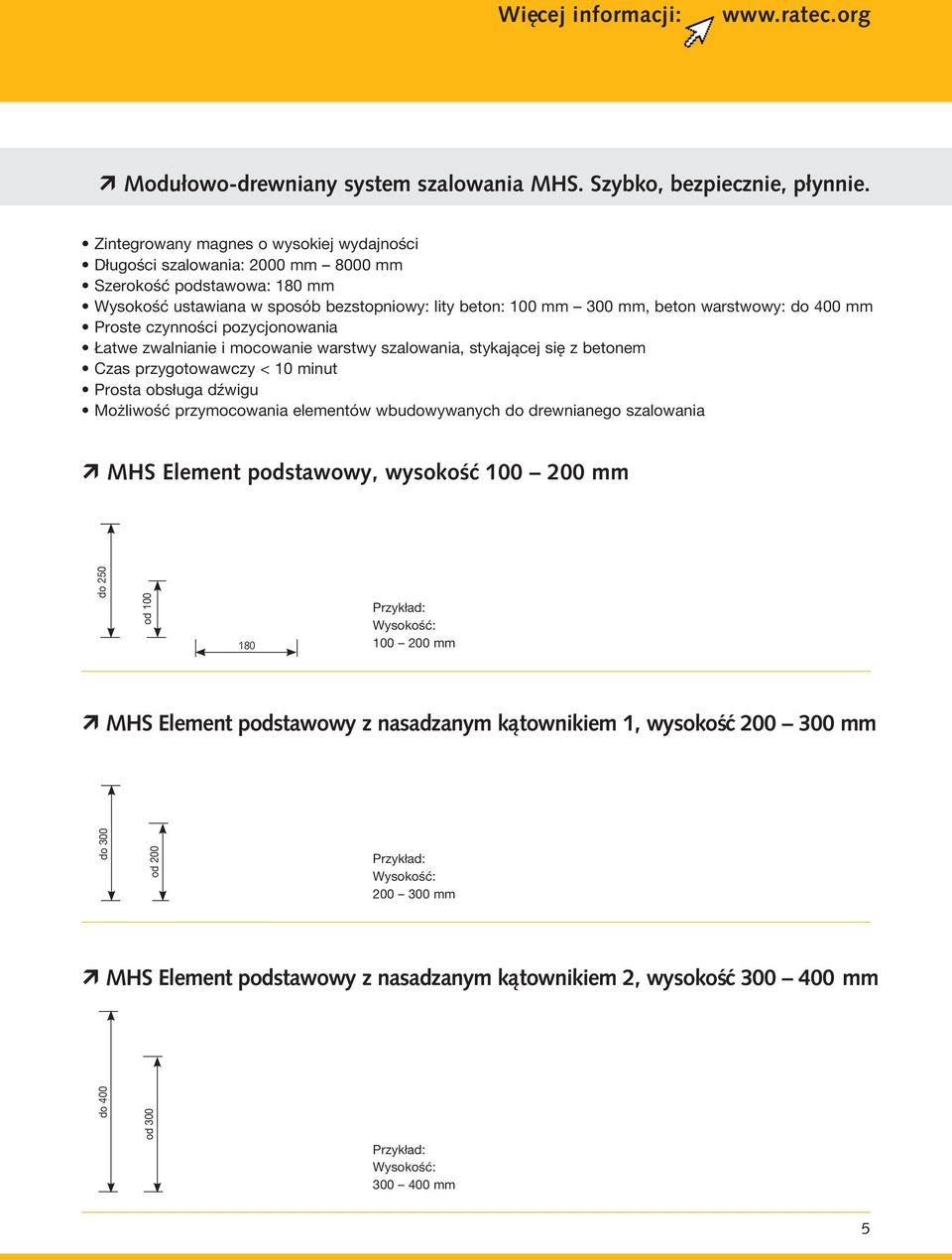

5 Więcej informacji: Modułowo-drewniany system szalowania MHS. Szybko, bezpiecznie, płynnie. Zintegrowany magnes o wysokiej wydajności Długości szalowania: 2000 mm 8000 mm Szerokość podstawowa: 180 mm Wysokość ustawiana w sposób bezstopniowy: lity beton: 100 mm 300 mm, beton warstwowy: do 400 mm Proste czynności pozycjonowania Łatwe zwalnianie i mocowanie warstwy szalowania, stykającej się z betonem Czas przygotowawczy < 10 minut Prosta obsługa dźwigu Możliwość przymocowania elementów wbudowywanych do drewnianego szalowania MHS Element podstawowy, wysokość mm do 250 od Wysokość: mm MHS Element podstawowy z nasadzanym kątownikiem 1, wysokość mm do 300 od 200 Wysokość: mm MHS Element podstawowy z nasadzanym kątownikiem 2, wysokość mm do 400 od 300 Wysokość: mm 5

6 PSV Pro-System-Vario Uniwersalny system szalowania idealne uzupełnienie do systemów: SAS i MHS. PSV jest uniwersalnym teleskopowym systemem adapterowym, opartym na standardzie Skrzynki Magnesowej PRO (SPB). System PSV jest idealnym uzupełnieniem do SAS i MHS w przypadku poprzecznych wsporników, jak i przy otworach okiennych i drzwiowych. Może być on również wykorzystany w każdej chwili jako wspornik wzdłużny. Modułowa koncepcja systemu PSV pozwala ręcznie montować i zdejmować deskowanie w sposób prosty i łatwy. System PSV sprawia, że wykonywanie szalowania bez korzystania z dźwigu jest dziecinnie proste. W tym przypadku, dzięki zastosowaniu systemu PSV, można zaoszczędzić do 60 % drewna. 6

7 Więcej informacji: System PSV Szybki, bezpieczny i uniwersalny. Adapter PSV 100/200 i adapter PSV 150/250 od 100 do 200 PSV 100/200 Wysokość: mm Nr art od 150 do 250 PSV 150/250 Wysokość: mm Nr art Adapter PSV 200/300 i adapter PSV 250/350 od 200 do 300 PSV 200/300 Wysokość: mm Nr art od 250 do 350 PSV 250/350 Wysokość: mm Nr art Adapter PSV 300/400 i adapter PSV 400/500 od 300 do 400 PSV 300/400 Wysokość: mm od 400 do 500 PSV 400/500 Wysokość: mm Nr art Nr art Wszystkie adaptery dostępne są również w wersji, umożliwiającej obustronne betonowanie. Profil C PSV Jest on wykorzystywany jako konstrukcja nośna, służąca do zamocowania warstwy szalowania, stykającej się z betonem. Profil C PSV jest specjalnie zaprojektowany i jest kompatybilny z wszystkimi konstrukcjami PSV. W przypadku podanych długości dopasowania można uzyskać wymiary z milimetrową dokładnością. Długość dopasowania 250 mm Nr art Długość dopasowania 1100 mm Nr art Długość dopasowania 2000 mm Nr art Długość dopasowania 3000 mm Nr art Specjalne długości na zapytanie 7

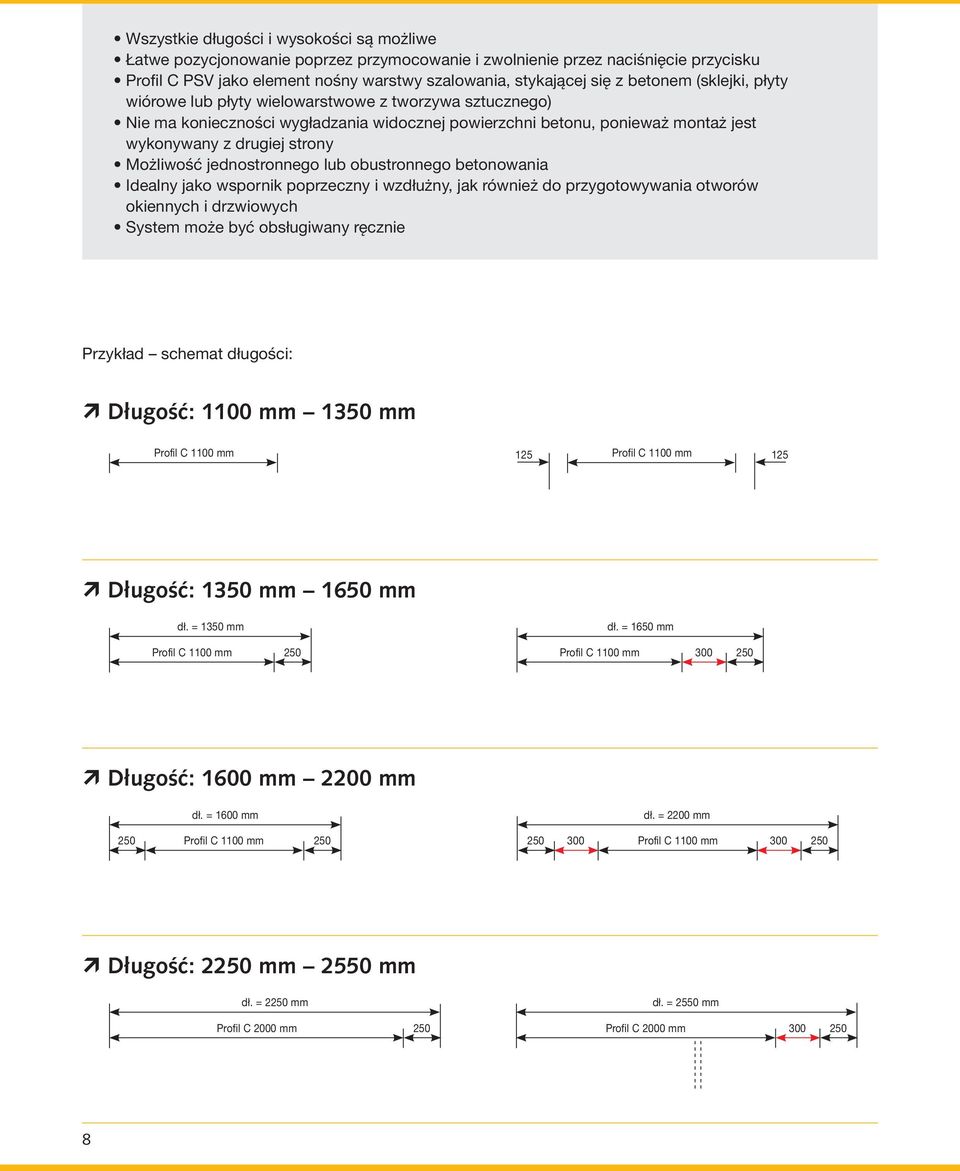

8 Wszystkie długości i wysokości są możliwe Łatwe pozycjonowanie poprzez przymocowanie i zwolnienie przez naciśnięcie przycisku Profil C PSV jako element nośny warstwy szalowania, stykającej się z betonem (sklejki, płyty wiórowe lub płyty wielowarstwowe z tworzywa sztucznego) Nie ma konieczności wygładzania widocznej powierzchni betonu, ponieważ montaż jest wykonywany z drugiej strony Możliwość jednostronnego lub obustronnego betonowania Idealny jako wspornik poprzeczny i wzdłużny, jak również do przygotowywania otworów okiennych i drzwiowych System może być obsługiwany ręcznie Przykład schemat długości: Długość: 1100 mm 1350 mm Profil C 1100 mm 125 Profil C 1100 mm 125 Długość: 1350 mm 1650 mm dł. = 1350 mm Profil C 1100 mm dł. = 1650 mm 250 Profil C 1100 mm Długość: 1600 mm 2200 mm dł. = 1600 mm dł. = 2200 mm 250 Profil C 1100 mm Profil C 1100 mm Długość: 2250 mm 2550 mm dł. = 2250 mm Profil C 2000 mm dł. = 2550 mm 250 Profil C 2000 mm

9 Więcej informacji: Długość: 2500 mm 3000 mm 250 dł. = 2500 mm Profil C 2000 mm 250 dł. = 3100 mm Profil C 2000 mm Długość: 3000 mm 3500 mm Profil C 3000 mm 250 dł. = 3500 mm Profil C 3000 mm 250 otworu okiennego otworu drzwiowego Regał na magnesy Nr art

10 Pro-System-Vario PSV² Konsekwentny dalszy rozwój sprawdzonego systemu PSV. System PSV² stał się jeszcze bardziej uniwersalny. Teraz można odsuwać go od budowanego elementu. Dzięki takiemu rozwiązaniu magnesy nie muszą być odpinane od stołu przechylnego (palety). Jest to ogromna zaleta w przypadku produkcji elementów seryjnych, gdyż nie jest wymagany ponowny pomiar. System PSV² zachowuje dotychczasowe cechy systemu podstawowego PSV, a komponenty skrzynki magnetycznej SPB oraz profile C PSV mogą być nadal wykorzystane. Do innych zalet tego systemu można zaliczyć też to, że ręczne montowanie i zdejmowanie szalowania jest nadal możliwe, w sposób prosty i łatwy. System PSV² może być wykorzystany na wiele sposobów w przypadku okien, drzwi, otworów oraz podłużnych i poprzecznych przekrojów, co sprawia, że jest on po prostu niezbędny przy szalowaniu. 10

11 Więcej informacji: 11

12 System PSV². Szybki, bezpieczny i uniwersalny. Adapter PSV² 100/200 gładki i adapter PSV 150/250 gładki od 100 do 200 PSV² 100/200 gładki Wysokość: mm Nr art od 150 do 250 PSV² 150/250 gładki Wysokość: mm Nr art Adapter PSV² 200/300 gładki i adapter PSV 250/350 gładki od 200 do 300 PSV² 200/300 gładki Wysokość: mm Nr art od 250 do 350 PSV² 250/350 gładki Wysokość: mm Nr art Adapter PSV² 300/400 gładki i adapter PSV 400/500 gładki od 300 do 400 PSV² 300/400 gładki Wysokość: mm od 400 do 500 PSV² 400/500 gładki Wysokość: mm Nr art Nr art

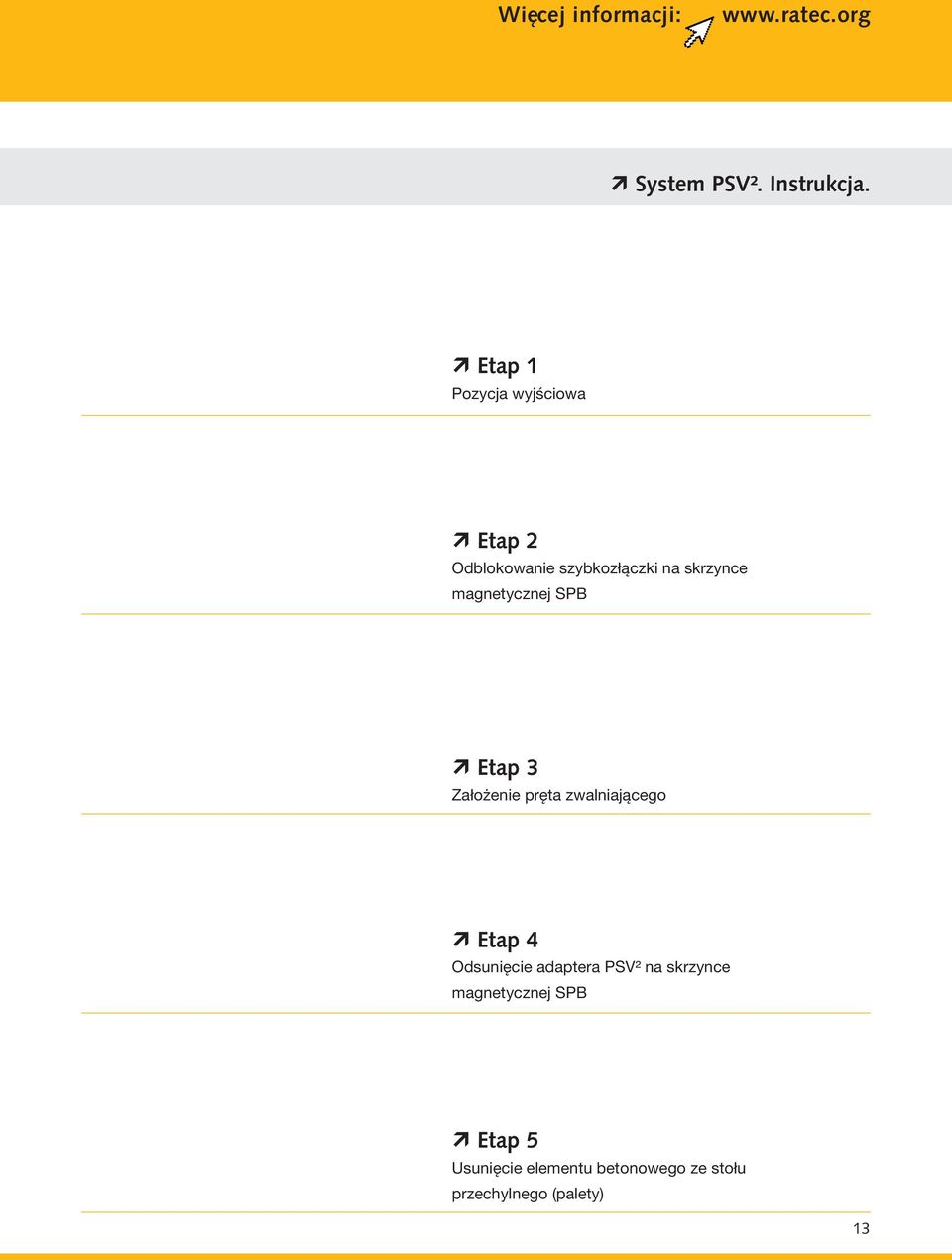

13 Więcej informacji: System PSV². Instrukcja. Etap 1 Pozycja wyjściowa Etap 2 Odblokowanie szybkozłączki na skrzynce magnetycznej SPB Etap 3 Założenie pręta zwalniającego Etap 4 Odsunięcie adaptera PSV² na skrzynce magnetycznej SPB Etap 5 Usunięcie elementu betonowego ze stołu przechylnego (palety) 13

14 SAS-TOWER Modułowy montaż szalowania do elementów litych. Systemy Szalowania SAS-TOWER do produkcji litych ścian i stropów, jak również do ścian warstwowych są produkowane o długości od 320 mm do 8000 mm i mogą być montowane modułowo o wysokości od 100 mm do 300 mm. SAS-TOWER dzięki możliwości regulacji wysokości i łatwych do wykonania w każdym czasie profili szalowania (stal gładka, pióro i wpust, zaczepy lub pióro zalewowe ) sprosta także w przyszłości każdemu wyzwaniu w betoniarni. Czas przygotowania, przy użyciu belki podnośnej RATEC, może być skrócony nawet o 30 %. Automatyczny system RATEC zapewnia proste, szybkie i skuteczne pozycjonowanie szalowania. W tym przypadku są stosowane elementy magnetyczne RATEC o sile przyczepności 2100 kg. 14

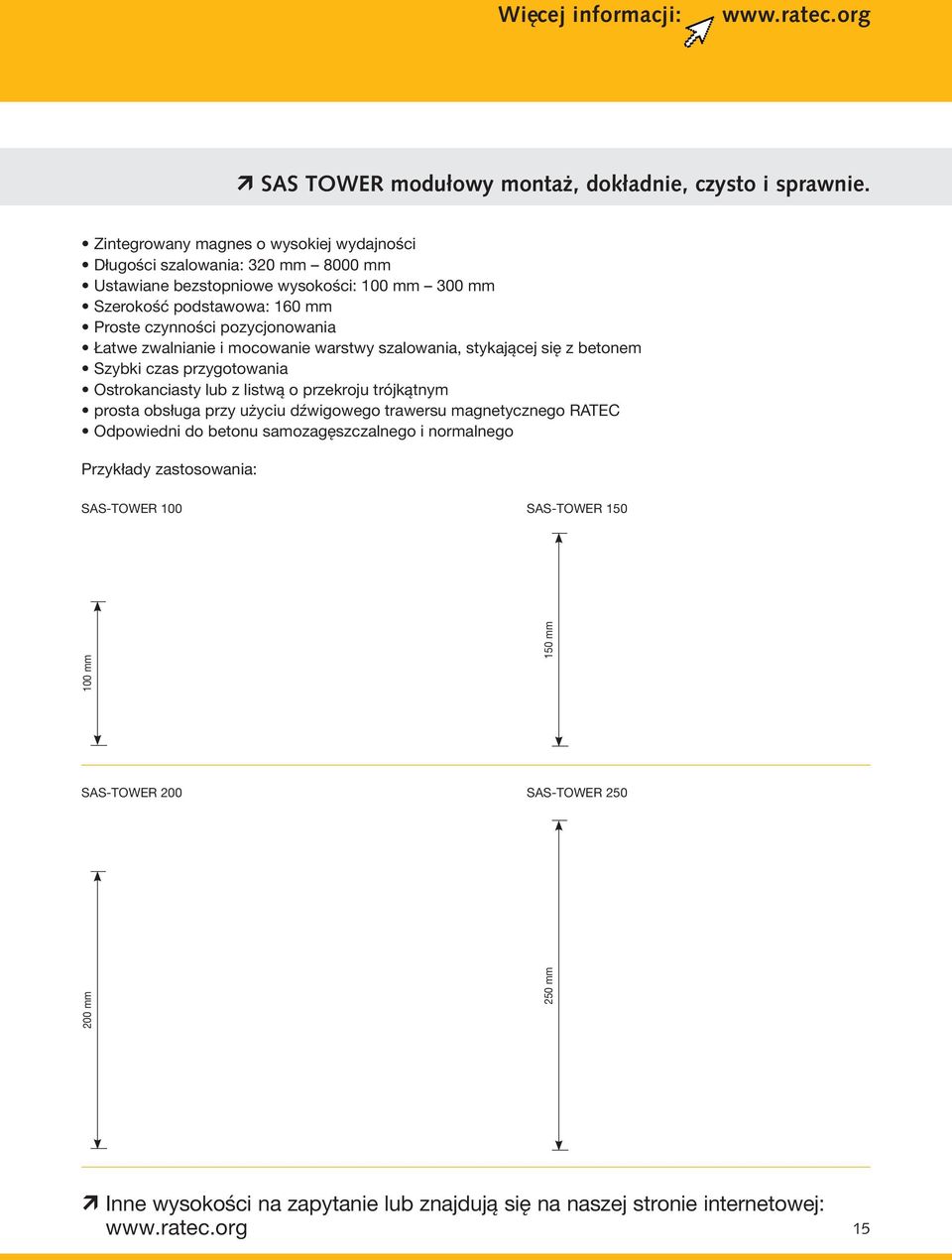

15 Więcej informacji: SAS TOWER modułowy montaż, dokładnie, czysto i sprawnie. Zintegrowany magnes o wysokiej wydajności Długości szalowania: 320 mm 8000 mm Ustawiane bezstopniowe wysokości: 100 mm 300 mm Szerokość podstawowa: 160 mm Proste czynności pozycjonowania Łatwe zwalnianie i mocowanie warstwy szalowania, stykającej się z betonem Szybki czas przygotowania Ostrokanciasty lub z listwą o przekroju trójkątnym prosta obsługa przy użyciu dźwigowego trawersu magnetycznego RATEC Odpowiedni do betonu samozagęszczalnego i normalnego Przykłady zastosowania: SAS-TOWER 100 SAS-TOWER mm 250 mm 100 mm 150 mm SAS-TOWER 200 SAS-TOWER 250 Inne wysokości na zapytanie lub znajdują się na naszej stronie internetowej: 15

16 Flex-modułowy system szalowania SAS-MF Modułowy system szalowania o największej na rynku możliwości dopasowania. W przypadku SAS-MF można zastosować różne typy warstwy szalowania, stykającej się z betonem (drewno, płyta wielowarstwowa z tworzywa sztucznego, stal gładka, pióro i wpust, zaczepy, połączenia stalowe lub pętle linowe) i dlatego też SAS-MF może sprostać wielu przyszłym wymaganiom. Połączenie stalowej podstawowej konstrukcji nośnej z profilami stalowymi z zaczepami lub bez nich gwarantuje maksymalną możliwość dopasowania. Stalowe podstawowe konstrukcje nośne są już przygotowane do montażu połączeń stalowych lub pętli linowych we wpuście zalewowym. Czas przygotowania, przy zastosowaniu magnetycznej belki podnośnikowej RATEC, może być bardzo skrócony. Automatyczny system RATEC zapewnia proste, szybkie i skuteczne pozycjonowanie szalowania. W tym przypadku stosuje się elementy magnetyczne RATEC o sile przyczepności 2100 kg. 16

17 Więcej informacji: Flex-modułowy System szalowania SAS-MF. Szybko, bezpiecznie i elastycznie. Zintegrowany magnes o wysokiej wydajności Długości szalowania: 320 mm 8000 mm Szerokość podstawowa: mm Wysokość dopasowywania poprzez modułowy system: mm Ostrokanciasty lub z listwą o przekroju trójkątnym Proste czynności pozycjonowania Łatwe zwolnienie i przymocowanie szalowania Szybki czas przygotowania Prosta obsługa przy użyciu żurawia Możliwość przymocowania elementów wbudowywanych do drewnianego szalowania Odpowiedni do betonu samozagęszczalnego i normalnego Przykłady zastosowania: Podstawowe SAS-MF dozamocowywania dobudowywanych modułów z drewna 150 mm 150 mm 160 mm Deskowanie podstawowe SAS-MF z dobudowanym modułem z drewna 150 mm Deskowanie podstawowe SAS-MF z dobudowanym stalowym modułem z piórem zalewowym wys. = 150 mm 160 mm 160 mm 180 mm Deskowanie podstawowe SAS-MF z dobudowanym stalowym modułem z piórem zalewowym wys. = 180 mm 200 mm Deskowanie podstawowe SAS-MF z dobudowanym stalowym modułem z piórem zalewowym wys. = 200 mm 160 mm 160 mm 17

18 Standardowy automatyczny system szalowania SAS Najbardziej uniwersalny system szalowania na rynku. System Szalowania SAS do budowania fasady, betonu warstwowego, ściany litej i rozłożenia stropów. Jest on dostępny o długości do 8000 mm i wysokości od 60 mm do 400 mm. System ten może być stosowany przy obsłudze ręcznej i przy użyciu robota. Aspekty ekonomiczne to: mniejsze zużycie drewna do szalowania, krótszy czas wykonywania i demontażu szalowania, uproszczone czyszczenie i lepsza jakość końcowego produktu. Automatyczny system RATEC gwarantuje szybkie, bezpieczne, proste i skuteczne pozycjonowanie, z możliwością dopasowania. Znajdują tutaj w razie potrzeby zastosowanie elementy magnetyczne RATEC o sile przyczepności od 450 kg do 2100 kg. 18

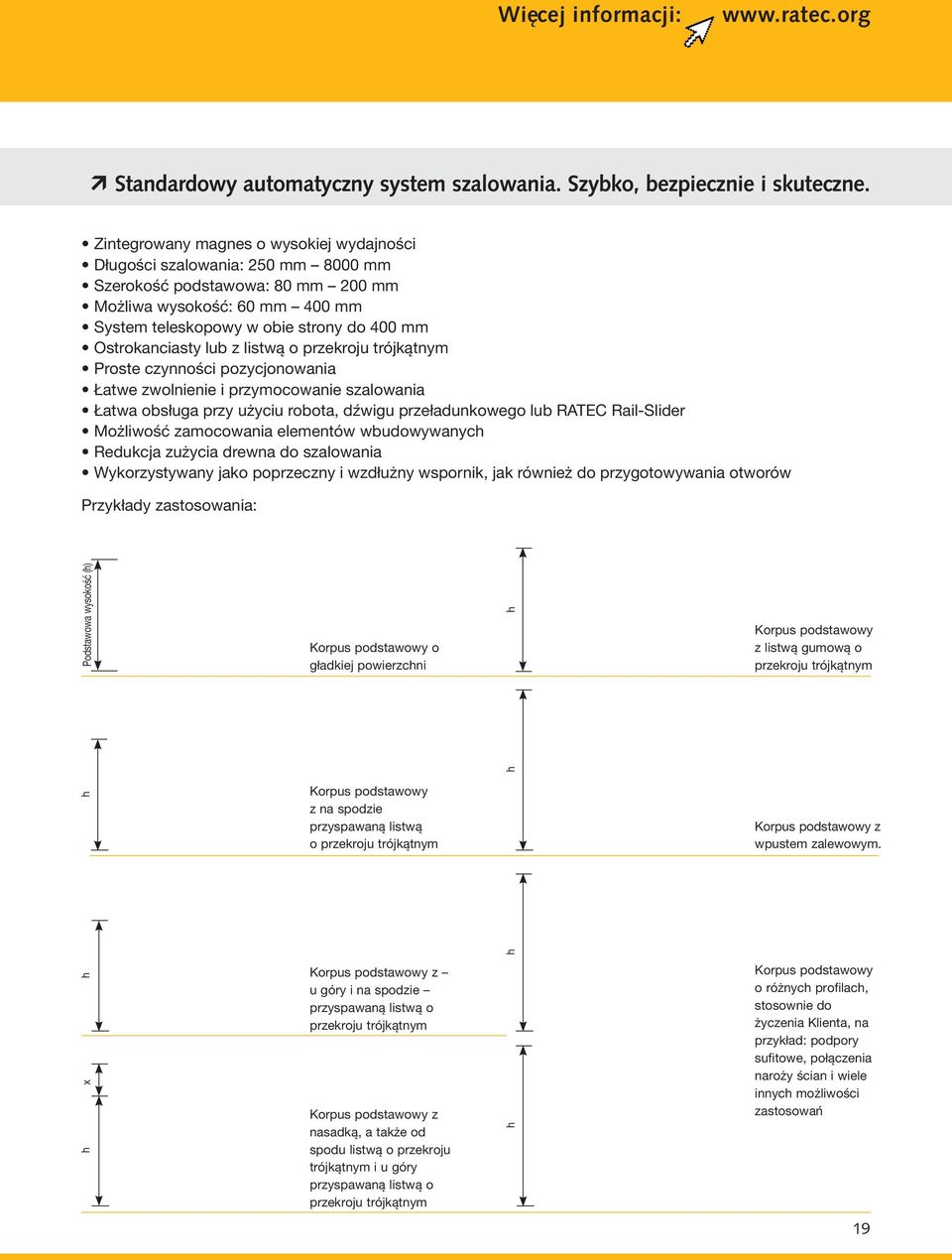

19 Więcej informacji: Standardowy automatyczny system szalowania. Szybko, bezpiecznie i skuteczne. Zintegrowany magnes o wysokiej wydajności Długości szalowania: 250 mm 8000 mm Szerokość podstawowa: 80 mm 200 mm Możliwa wysokość: 60 mm 400 mm System teleskopowy w obie strony do 400 mm Ostrokanciasty lub z listwą o przekroju trójkątnym Proste czynności pozycjonowania Łatwe zwolnienie i przymocowanie szalowania Łatwa obsługa przy użyciu robota, dźwigu przeładunkowego lub RATEC Rail-Slider Możliwość zamocowania elementów wbudowywanych Redukcja zużycia drewna do szalowania Wykorzystywany jako poprzeczny i wzdłużny wspornik, jak również do przygotowywania otworów Przykłady zastosowania: h x h h Podstawowa wysokość (h) Korpus podstawowy o gładkiej powierzchni Korpus podstawowy z na spodzie przyspawaną listwą o przekroju trójkątnym Korpus podstawowy z u góry i na spodzie przyspawaną listwą o przekroju trójkątnym Korpus podstawowy z nasadką, a także od spodu listwą o przekroju trójkątnym i u góry przyspawaną listwą o przekroju trójkątnym h h h h Korpus podstawowy z listwą gumową o przekroju trójkątnym Korpus podstawowy z wpustem zalewowym. Korpus podstawowy o różnych profilach, stosownie do życzenia Klienta, na przykład: podpory sufitowe, połączenia naroży ścian i wiele innych możliwości zastosowań 19

20 RT U60 PRO System wykonania i demontażu szalowania w najszybszym czasie. Szalowania RT U60 PRO są wyposażone w automatyczny system. Jest on aktywowany po wykonaniu pozycjonowania na palecie poprzez proste naciśnięcie przycisku przez robota lub nogą. System RT U60 PRO dopasowuje się do wszystkich geometrii, długości i wysokości, fazowań, przedniego skosu, skośnych ustawień, warstw i przyjęć robota, a także do blach usztywniających. Przełączalne profile otwarte do przedłużeń teleskopowych są uzupełnieniem asortymentu tego systemu. Inne rozwiązania są w każdej chwili wykonywane przez nasz zespół. 20

21 Więcej informacji: System RT U60 PRO. Szybko, bezpiecznie, skutecznie i oryginał. Długości szalowania: 250 mm 3980 mm Wysokość : 50 mm 100 mm Proste czynności pozycjonowania Łatwe zwolnienie i przymocowanie szalowania Przystosowany do wszystkich popularnych robotów do szalowania Łatwa obsługa, także ręczna Przystosowany do produkcji elementów stropu i podwójnej ściany Wspornik szalowania RT U60 PRO o wymiarach standardowych (Niestandardowe długości i wysokości na zapytanie) liczba magnesów i ich siła są dostosowane do wspornika. Długość: 500 mm Długość: 750 mm Długość: 1000 mm Długość: 1250 mm Długość: 1500 mm Długość: 2000 mm Długość: 2500 mm Długość: 3000 mm Długość: 3500 mm Wysokość standardowa: 60, 65, 70, 75 lub 80 mm Szerokość standardowa: 60 mm Blacha stalowa: 3 mm 21

22 System szalowania stropu TT PRO Najszybszy system szalowania stropu TT. Znacznie lepsza jakość produktu, z pominięciem spawania. System Szalowania Stropu TT-PRO firmy RATEC sprawia, że wykonanie i demontaż elementów szalowania stropu to proste ćwiczenie. Czas przygotowania szalowania i jego zmiana pozwala skrócić czas tych czynności o ponad 50 %. W tym przypadku nie jest potrzebny dźwig. Dzięki połączeniu SPB 900 z adapterem dociskowym do poprzecznych ustawień oraz z Euro RTM 900 do szalowania mostkowego można zrezygnować całkowicie ze spawania i w ten sposób jeszcze bardziej skrócić czas przygotowania. Efekt racjonalizacji jest nie do pobicia. 22

23 Więcej informacji: System szalowania stropu TT Pewnie, skutecznie i bardzo szybko. Zintegrowany magnes o wysokiej wydajności Proste pozycjonowanie wsporników (niska masa własna) Wykonanie na specjalne zamówienie Klienta co do wysokości, długości i kształtu Produkty uzupełniające: SPB, dociskacz, Euro RTM Wsporniki TT-PRO do szalowania wykonywane są na specjalne zamówienie Klienta 23

24 Prezentacja produktów firmy RATEC Magnesy do szalowania Systemy szalowania Systemy bateryjne RATEC Producent zastrzega sobie prawo do dokonywania zmian! 2/15 Elementy wbudowywane i magnesy elementówi wbudowywanych Montowanie specjalnego szalowania upcrete Stacja pomp Główna siedziba w Niemczech RATEC GmbH Karlsruher Strasse 32 D Hockenheim Tel Faks info@ratec.org Główna siedziba w USA RATEC LLC th Ave North Clearwater, FL Tel Faks infous@ratec.org
