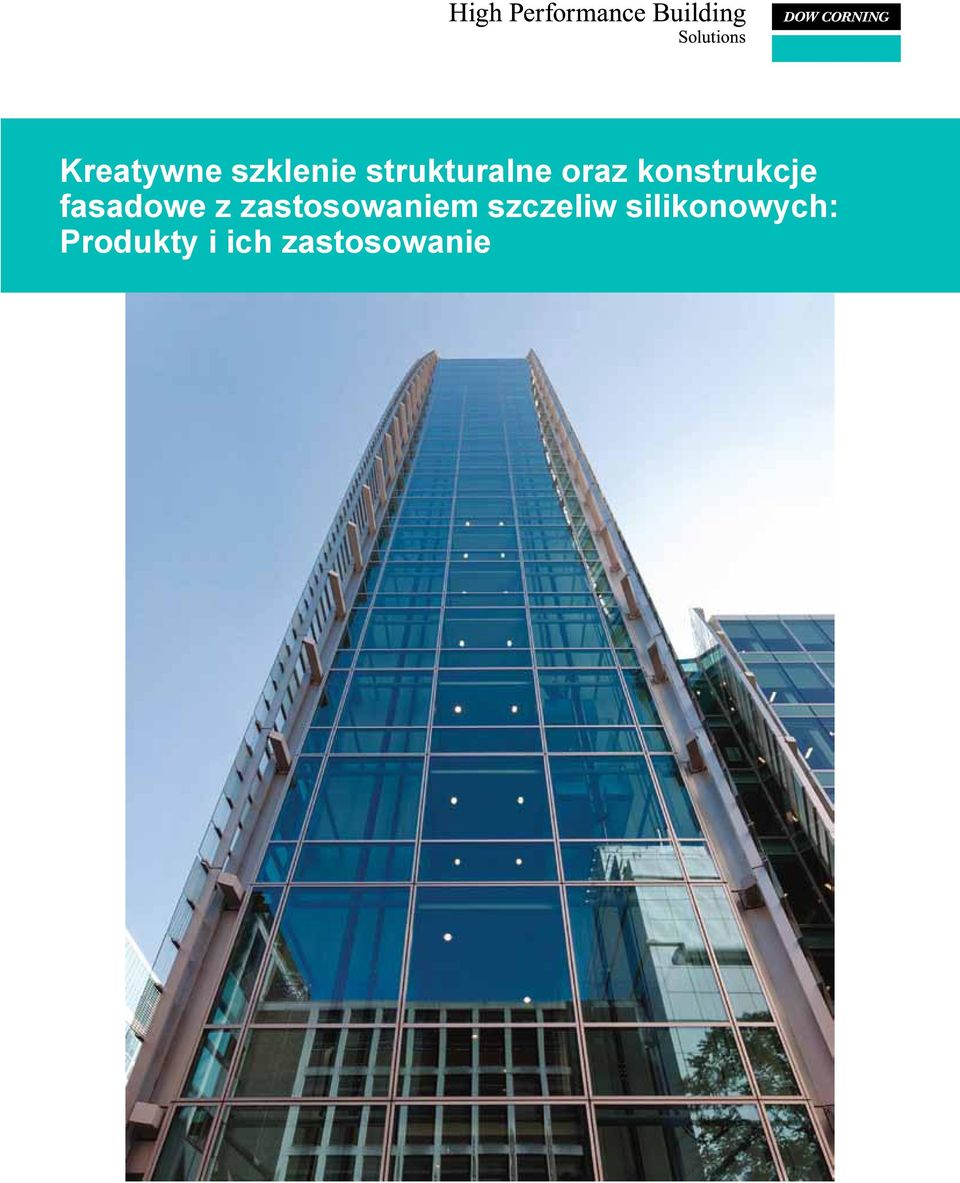

1 Kreatywne szklenie strukturalne oraz konstrukcje fasadowe z zastosowaniem szczeliw silikonowych: Produkty i ich zastosowanie

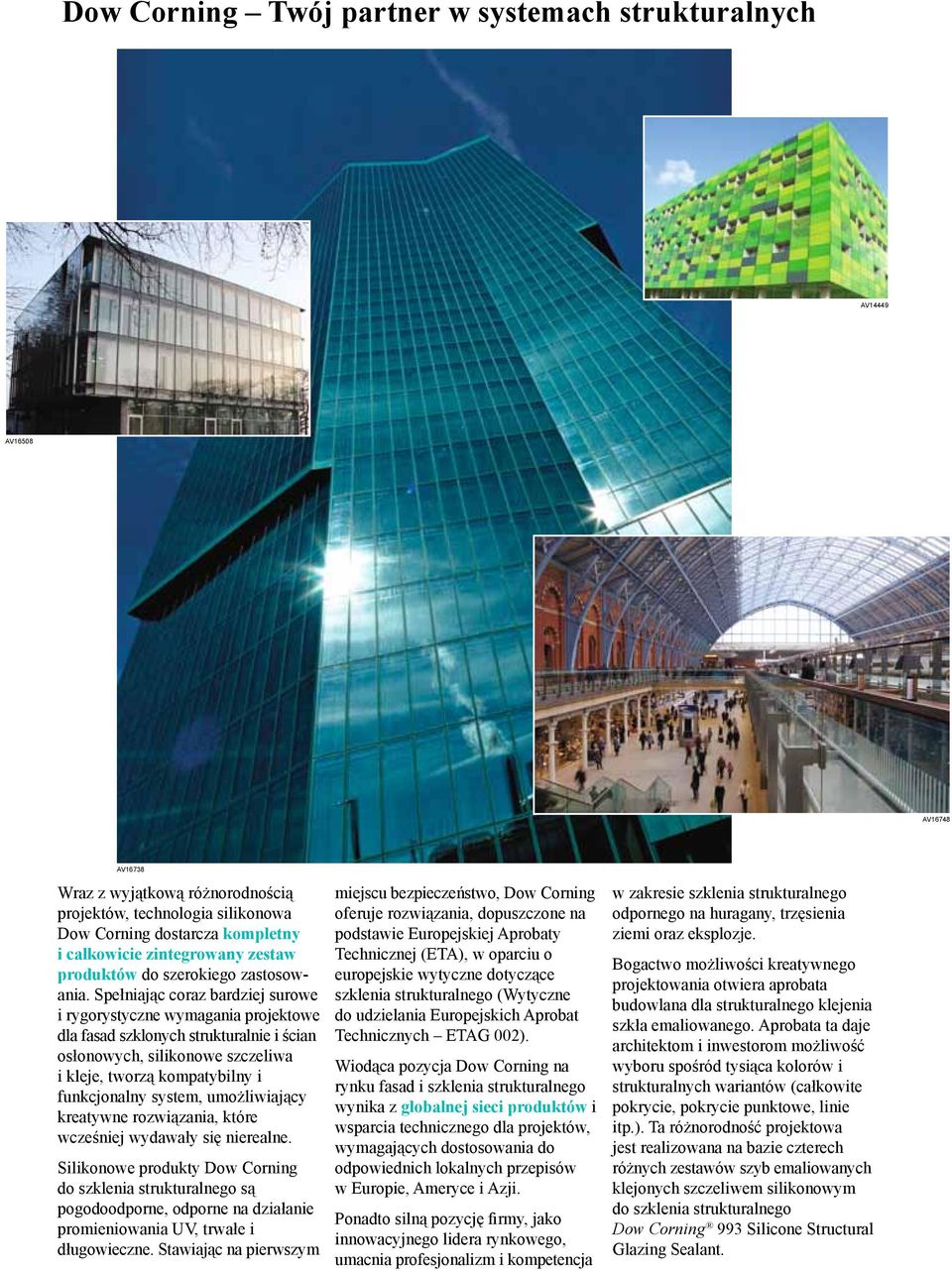

2 Dow Corning Twój partner w systemach strukturalnych AV14449 AV16508 AV16748 AV16738 Wraz z wyjątkową różnorodnością projektów, technologia silikonowa Dow Corning dostarcza kompletny i całkowicie zintegrowany zestaw produktów do szerokiego zastosowania. Spełniając coraz bardziej surowe i rygorystyczne wymagania projektowe dla fasad szklonych strukturalnie i ścian osłonowych, silikonowe szczeliwa i kleje, tworzą kompatybilny i funkcjonalny system, umożliwiający kreatywne rozwiązania, które wcześniej wydawały się nierealne. Silikonowe produkty Dow Corning do szklenia strukturalnego są pogodoodporne, odporne na działanie promieniowania UV, trwałe i długowieczne. Stawiając na pierwszym miejscu bezpieczeństwo, Dow Corning oferuje rozwiązania, dopuszczone na podstawie Europejskiej Aprobaty Technicznej (ETA), w oparciu o europejskie wytyczne dotyczące szklenia strukturalnego (Wytyczne do udzielania Europejskich Aprobat Technicznych ETAG 002). Wiodąca pozycja Dow Corning na rynku fasad i szklenia strukturalnego wynika z globalnej sieci produktów i wsparcia technicznego dla projektów, wymagających dostosowania do odpowiednich lokalnych przepisów w Europie, Ameryce i Azji. Ponadto silną pozycję firmy, jako innowacyjnego lidera rynkowego, umacnia profesjonalizm i kompetencja w zakresie szklenia strukturalnego odpornego na huragany, trzęsienia ziemi oraz eksplozje. Bogactwo możliwości kreatywnego projektowania otwiera aprobata budowlana dla strukturalnego klejenia szkła emaliowanego. Aprobata ta daje architektom i inwestorom możliwość wyboru spośród tysiąca kolorów i strukturalnych wariantów (całkowite pokrycie, pokrycie punktowe, linie itp.). Ta różnorodność projektowa jest realizowana na bazie czterech różnych zestawów szyb emaliowanych klejonych szczeliwem silikonowym do szklenia strukturalnego Dow Corning 993 Silicone Structural.

3 Szklenie strukturalne z szybami zespolonymi ze schodkiem Statyczne połączenie z konstrukcją ramy metalowej przebiega na większej, zewnętrznej szybie. W celu prawidłowego funkcjonowania, wielkość złącza musi być prawidłowo obliczona z uwzględnieniem warunków otoczenia. Silikonowe uszczelnienie musi spełniać surowe wymagania, dotyczące wytrzymałości, odporności na działanie promieniowania UV i wysokie temperatury, mimo iż w takich przypadkach nie pełni funkcji nośnej. Dow Corning oferuje w szerokim zakresie wsparcie techniczne, udzielając doradztwa, dotyczącego kalkulacji rozmiaru złącza silikonowego. Glass Glazing Silicone Dow Corning Silicone Insulating Glass silikonowa uszczelka przyszybowa przekrój profilu metalowego np. aluminium anodowane, stal nierdzewna materiał wypełniający np. polietylen o komórkach zamkniętych, uszczelka silikonowa silikonowa uszczelka przyszybowa uszczelnienie pierwotne poliizobutylenem (butylen) taśma montażowa dwustronnie klejąca silikon do szklenia strukturalnego Dow Corning 993 Structural Dow Corning 895 Structural Dow Corning 995 Silicone Structural silikon uszczelniający Dow Corning 791 Silicone Weatherproofing Dow Corning 797 Weatherproofing Dow Corning 756 SMS Building silikon do szklenia strukturalnego Dow Corning 993 Structural Dow Corning 895 Structural Dow Corning 995 Silicone Structural Glass Glazing Silicone

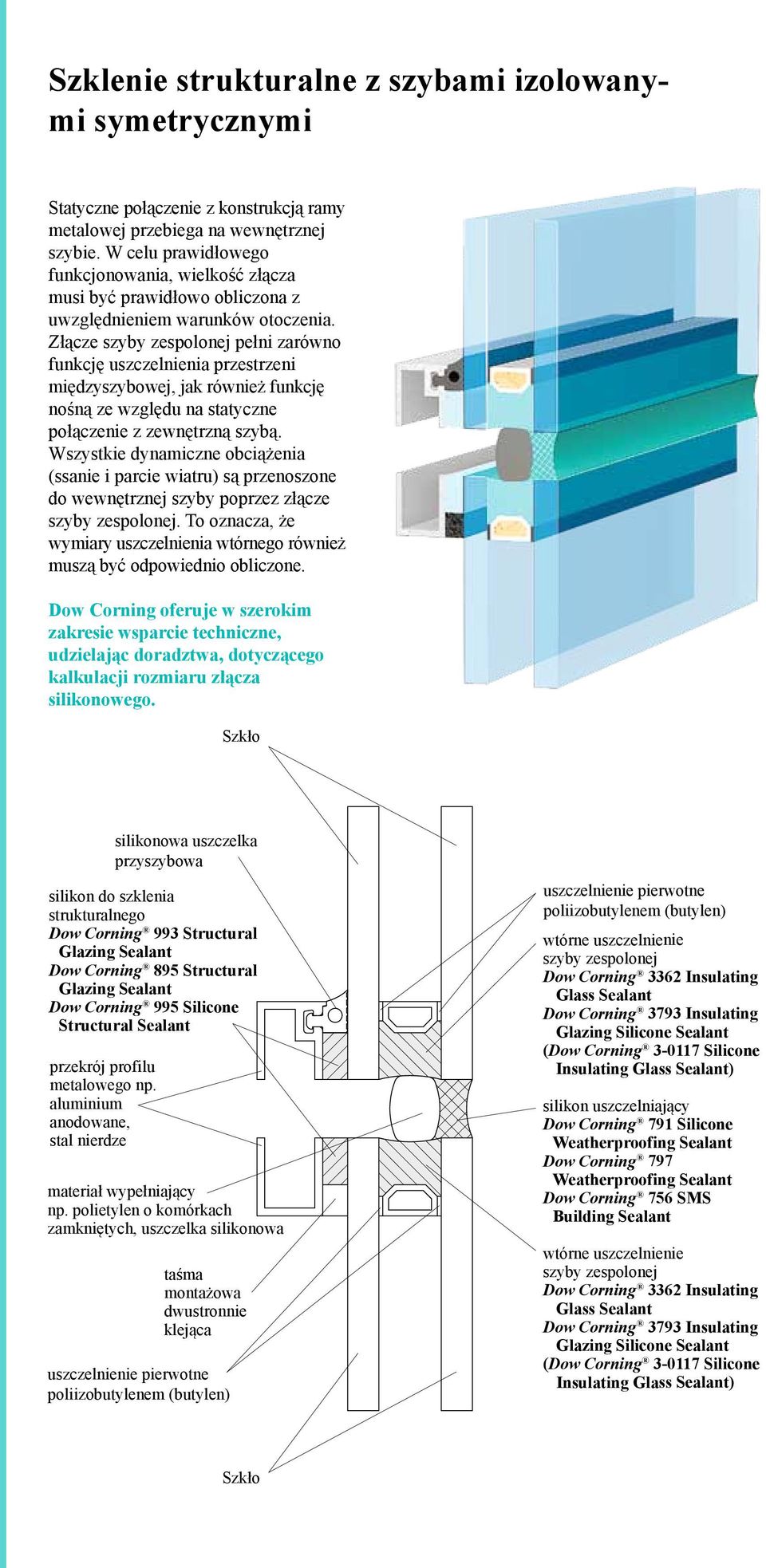

4 Szklenie strukturalne z szybami izolowanymi symetrycznymi Statyczne połączenie z konstrukcją ramy metalowej przebiega na wewnętrznej szybie. W celu prawidłowego funkcjonowania, wielkość złącza musi być prawidłowo obliczona z uwzględnieniem warunków otoczenia. Złącze pełni zarówno funkcję uszczelnienia przestrzeni międzyszybowej, jak również funkcję nośną ze względu na statyczne połączenie z zewnętrzną szybą. Wszystkie dynamiczne obciążenia (ssanie i parcie wiatru) są przenoszone do wewnętrznej szyby poprzez złącze. To oznacza, że wymiary uszczelnienia wtórnego również muszą być odpowiednio obliczone. Dow Corning oferuje w szerokim zakresie wsparcie techniczne, udzielając doradztwa, dotyczącego kalkulacji rozmiaru złącza silikonowego. przekrój profilu metalowego np. aluminium anodowane, stal nierdze silikonowa uszczelka przyszybowa silikon do szklenia strukturalnego Dow Corning 993 Structural Dow Corning 895 Structural Dow Corning 995 Silicone Structural materiał wypełniający np. polietylen o komórkach zamkniętych, uszczelka silikonowa taśma montażowa dwustronnie klejąca uszczelnienie pierwotne poliizobutylenem (butylen) uszczelnienie pierwotne poliizobutylenem (butylen) Glass Glazing Silicone (Dow Corning Silicone Insulating Glass ) silikon uszczelniający Dow Corning 791 Silicone Weatherproofing Dow Corning 797 Weatherproofing Dow Corning 756 SMS Building Glass Glazing Silicone (Dow Corning Silicone Insulating Glass )

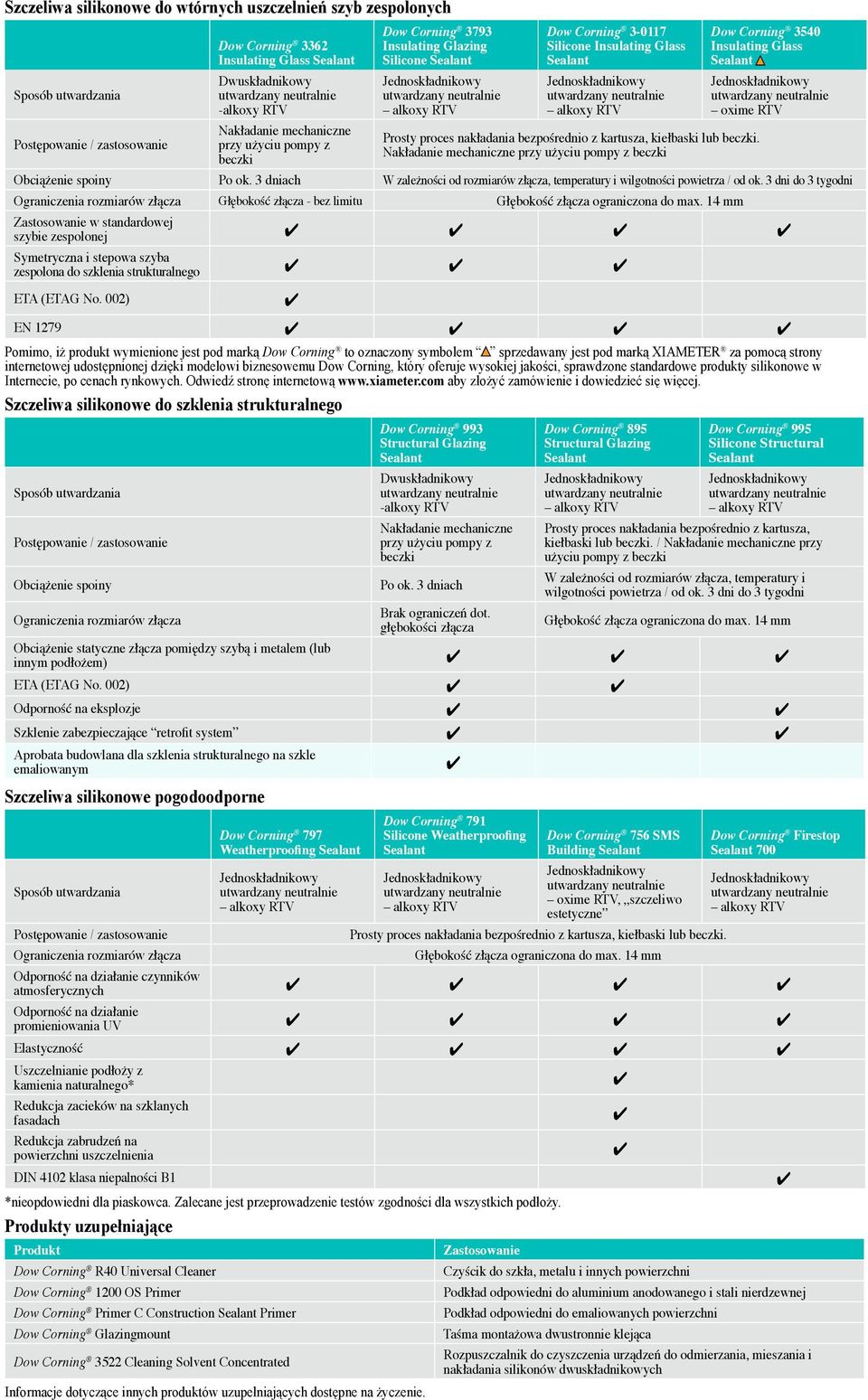

5 Szczeliwa silikonowe do wtórnych uszczelnień szyb zespolonych Sposób utwardzania Postępowanie / zastosowanie Dow Corning 3362 Insulating Glass Dwuskładnikowy -alkoxy RTV Nakładanie mechaniczne przy użyciu pompy z beczki Dow Corning 3793 Insulating Glazing Silicone Dow Corning Silicone Insulating Glass Prosty proces nakładania bezpośrednio z kartusza, kiełbaski lub beczki. Nakładanie mechaniczne przy użyciu pompy z beczki Dow Corning 3540 Insulating Glass s oxime RTV Obciążenie spoiny Po ok. 3 dniach W zależności od rozmiarów złącza, temperatury i wilgotności powietrza / od ok. 3 dni do 3 tygodni Ograniczenia rozmiarów złącza Głębokość złącza - bez limitu Głębokość złącza ograniczona do max. 14 mm Zastosowanie w standardowej szybie zespolonej Symetryczna i stepowa szyba zespolona do szklenia strukturalnego ETA (ETAG No. 002) EN 1279 Pomimo, iż produkt wymienione jest pod marką Dow Corning to oznaczony symbolem s sprzedawany jest pod marką XIAMETER za pomocą strony internetowej udostępnionej dzięki modelowi biznesowemu Dow Corning, który oferuje wysokiej jakości, sprawdzone standardowe produkty silikonowe w Internecie, po cenach rynkowych. Odwiedź stronę internetową aby złożyć zamówienie i dowiedzieć się więcej. Szczeliwa silikonowe do szklenia strukturalnego Sposób utwardzania Postępowanie / zastosowanie Obciążenie spoiny Dow Corning 993 Structural Glazing Dwuskładnikowy -alkoxy RTV Nakładanie mechaniczne przy użyciu pompy z beczki Po ok. 3 dniach Dow Corning 895 Structural Glazing Dow Corning 995 Silicone Structural Prosty proces nakładania bezpośrednio z kartusza, kiełbaski lub beczki. / Nakładanie mechaniczne przy użyciu pompy z beczki W zależności od rozmiarów złącza, temperatury i wilgotności powietrza / od ok. 3 dni do 3 tygodni Ograniczenia rozmiarów złącza Brak ograniczeń dot. głębokości złącza Głębokość złącza ograniczona do max. 14 mm Obciążenie statyczne złącza pomiędzy szybą i metalem (lub innym podłożem) ETA (ETAG No. 002) Odporność na eksplozje Szklenie zabezpieczające retrofit system Aprobata budowlana dla szklenia strukturalnego na szkle emaliowanym Szczeliwa silikonowe pogodoodporne Sposób utwardzania Dow Corning 797 Weatherproofing Dow Corning 791 Silicone Weatherproofing Dow Corning 756 SMS Building oxime RTV, szczeliwo estetyczne Dow Corning Firestop 700 Postępowanie / zastosowanie Prosty proces nakładania bezpośrednio z kartusza, kiełbaski lub beczki. Ograniczenia rozmiarów złącza Głębokość złącza ograniczona do max. 14 mm Odporność na działanie czynników atmosferycznych Odporność na działanie promieniowania UV Elastyczność Uszczelnianie podłoży z kamienia naturalnego* Redukcja zacieków na szklanych fasadach Redukcja zabrudzeń na powierzchni uszczelnienia DIN 4102 klasa niepalności B1 *nieopdowiedni dla piaskowca. Zalecane jest przeprowadzenie testów zgodności dla wszystkich podłoży. Produkty uzupełniające Produkt Zastosowanie Dow Corning R40 Universal Cleaner Czyścik do szkła, metalu i innych powierzchni Dow Corning 1200 OS Primer Podkład odpowiedni do aluminium anodowanego i stali nierdzewnej Dow Corning Primer C Construction Primer Podkład odpowiedni do emaliowanych powierzchni Dow Corning Glazingmount Taśma montażowa dwustronnie klejąca Dow Corning 3522 Cleaning Solvent Concentrated Rozpuszczalnik do czyszczenia urządzeń do odmierzania, mieszania i nakładania silikonów dwuskładnikowych Informacje dotyczące innych produktów uzupełniających dostępne na życzenie.
