1 Greiftechnik Urządzenia podwieszane do żurawia 01/2004 Cennik

2 Spis treści Strona Mechanizm obrotowy KINSHOFER Cechy produktu 3 Przegląd produktůw 4 do silnikůw obrotowych 5 Chwytaki sztaplarkowe KM 332/333 Chwytaki sztaplarkowe otwierane růwnolegle 7 do chwytaka sztaplarkowego KM 332/333 8 KM 331 Chwytak sztaplarkowy otwierany uchylnie 9 Chwytaki widłowe do żurawia KM 401H Chwytak widłowy z hydraulicznym systemem wyważania punktu ciężkości & bezstopniową śrubową regulacją rozstawienia zębůw 10 KM 401 Chwytak widłowy ze wspomaganym sprężynowo systemem wyważania punktu ciężkości & bezstopniową śrubową regulacją rozstawienia zębůw 11 KM 415 Chwytak widłowy ze wspomaganym sprężynowo wyważaniem punktu ciężkości & zębami z dźwignią zatrzaskową 12 KM 414 Chwytak widłowy z mechanicznym wyważaniem punktu ciężkości & zębami z dźwignią zatrzaskową 13 do chwytakůw widłowych 14 Metody wyważania środka ciężkości 14 Widły zwrotne KM liste gültig ab Januar 2004 Chwytaki dwuszczękowe Chwytakiz HPXdrive HPXdrive Rewolucyjny system napędowy do chwytakůw hydraulicznych 16 HPXdrive Standard z wymiennymi szczękami 18 HPXdrive Heavy Duty z wymiennymi szczękami 19 KM 604HPX Chwytak koparki z HPXdrive do alltäglichen Einsatz 20 KM 626HPX Chwytak koparki z HPXdrive niewielkiej pojemności 21 KM 605HPX Chwytak koparki z HPXdrive do cięższych prac 22 Chwytaki dwuszczękowe z leżącym cylindrem hydraulicznym KM 604 Chwytak z leżącym cylindrem do codziennej pracy 23 KM 626 Chwytak z leżącymi cylindrami i niewielkiej pojemności 24 KM 605/606 Chwytak z leżącym cylindrem do cięższych prac 25 KM 602 Chwytak do materiałów sypkich z leżącym cylindrem 26 KM 622 Chwytak do materiałów sypkich z leżącym cylindrem i wąskim dźwigarem 27 Chwytaki dwuszczękowe ze stojącym cylindrem hydraulicznym KM 603 Chwytak ze stojącym cylindrem do codziennego użytku 28 KM Chwytak ze stojącym cylindrem do cięższych zadań 29 do chwytakůw dwułupinowych 30 Chwytaki wieloszczękowe KM 650 mały Chwytak wieloszczękowy o pojemności l 31 KM 650 duży Chwytak wieloszczękowy o pojemności l 32 Chwytaki wielofunkcyjne KM 604U HPX Chwytak uniwersalny z HPXdrive do codziennego użytku 33 KM 605U HPX Chwytak uniwersalny z HPXdrive do cięższych prac 34 KM 605U Chwytak uniwersalny z leżącym cylindrem do cięższych prac 35 KM 641HPX Chwytak do siana i prac leśnych z HPXdrive 36 KM 642 Chwytak do burakůw z leżącym cylindrem 37 Chwytaki do kamieni KM 613HPX Chwytak do kamieni z HPXdrive 38 KM 613 Chwytak do kamieni z leżącym cylindrem 39 Chwytaki do drewna KM 632HPX Chwytak do drewna z HPXdrive 40 KM 634 Chwytak do dłużycy 41 KM 638 Piła chwytakowa 42 KM 951 Urządzenie do pielęgnacji drzew 43 Urządzenia do oprůżniania kontenerůw KM / KM Urządzenie do oprůżniania kontenerůw z uchwytem oczkowym 44 KM / KM 921 Urządzenie do oprůżniania kontenerůw z systemem grzybkowym KINSHOFER 45 Manipulatory KM 930 Urządzenie do ustawiania słupůw 46 KM 930F / KM 930S / KM 923S Pozostałe manipulatory 47 KM 932MB Chwytak do kształtek 48 Agregaty hydrauliczne KM Wiertła ślimakowe z jednostką napędową KM > Dalsze informacje o produktach znajdziesz w internecie na stronie

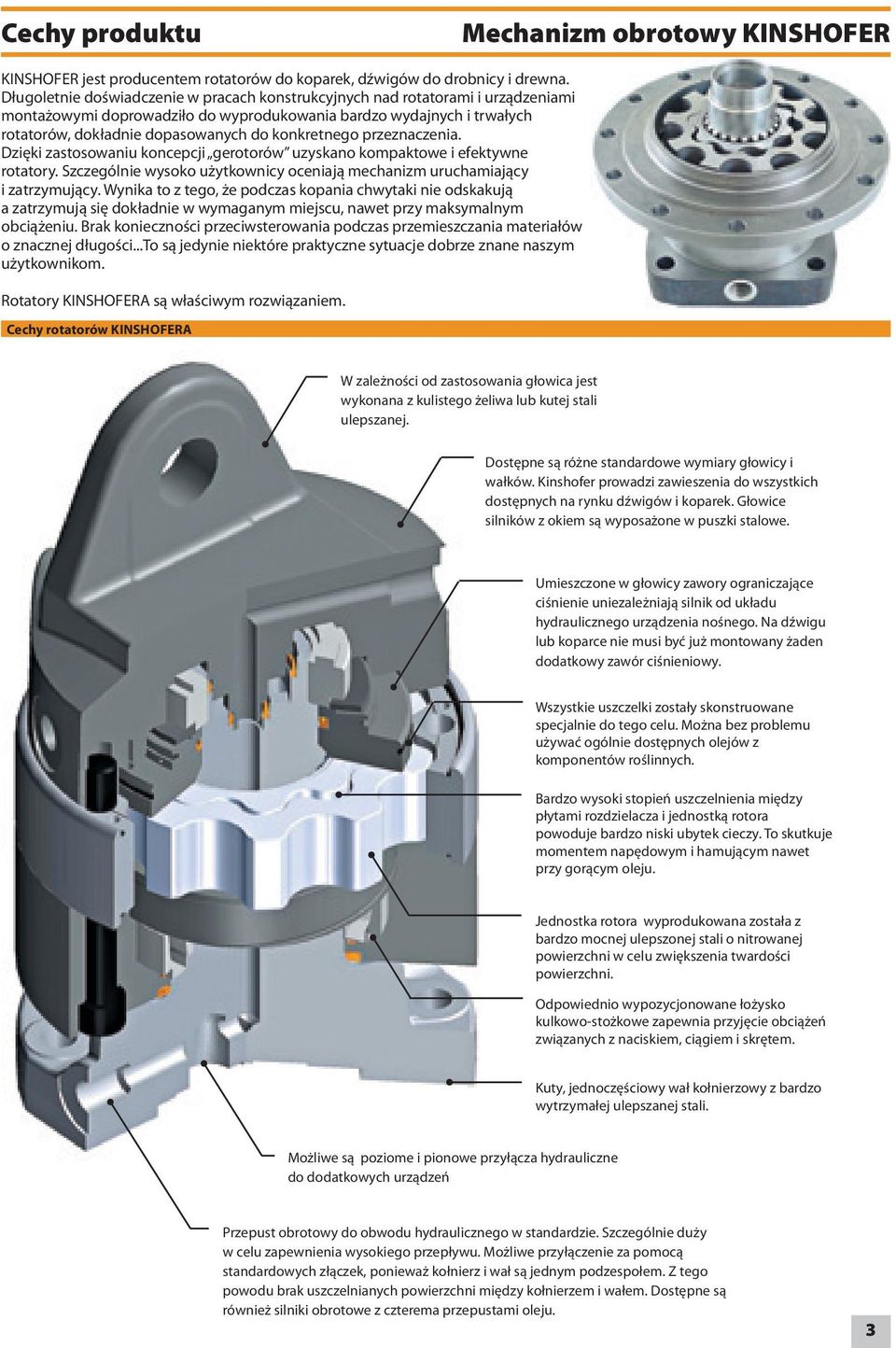

3 Cechy produktu Mechanizm obrotowy KINSHOFER KINSHOFER jest producentem rotatorów do koparek, dźwigów do drobnicy i drewna. Długoletnie doświadczenie w pracach konstrukcyjnych nad rotatorami i urządzeniami montażowymi doprowadziło do wyprodukowania bardzo wydajnych i trwałych rotatorów, dokładnie dopasowanych do konkretnego przeznaczenia. Dzięki zastosowaniu koncepcji gerotorów uzyskano kompaktowe i efektywne rotatory. Szczególnie wysoko użytkownicy oceniają mechanizm uruchamiający i zatrzymujący. Wynika to z tego, że podczas kopania chwytaki nie odskakują a zatrzymują się dokładnie w wymaganym miejscu, nawet przy maksymalnym obciążeniu. Brak konieczności przeciwsterowania podczas przemieszczania materiałów o znacznej długości...to są jedynie niektóre praktyczne sytuacje dobrze znane naszym użytkownikom. Rotatory KINSHOFERA są właściwym rozwiązaniem. Cechy rotatorów KINSHOFERA W zależności od zastosowania głowica jest wykonana z kulistego żeliwa lub kutej stali ulepszanej. Dostępne są różne standardowe wymiary głowicy i wałków. Kinshofer prowadzi zawieszenia do wszystkich dostępnych na rynku dźwigów i koparek. Głowice silników z okiem są wyposażone w puszki stalowe. Umieszczone w głowicy zawory ograniczające ciśnienie uniezależniają silnik od układu hydraulicznego urządzenia nośnego. Na dźwigu lub koparce nie musi być już montowany żaden dodatkowy zawór ciśnieniowy. Wszystkie uszczelki zostały skonstruowane specjalnie do tego celu. Można bez problemu używać ogólnie dostępnych olejów z komponentów roślinnych. Bardzo wysoki stopień uszczelnienia między płytami rozdzielacza i jednostką rotora powoduje bardzo niski ubytek cieczy. To skutkuje momentem napędowym i hamującym nawet przy gorącym oleju. Jednostka rotora wyprodukowana została z bardzo mocnej ulepszonej stali o nitrowanej powierzchni w celu zwiększenia twardości powierzchni. Odpowiednio wypozycjonowane łożysko kulkowo-stożkowe zapewnia przyjęcie obciążeń związanych z naciskiem, ciągiem i skrętem. Kuty, jednoczęściowy wał kołnierzowy z bardzo wytrzymałej ulepszanej stali. Możliwe są poziome i pionowe przyłącza hydrauliczne do dodatkowych urządzeń Przepust obrotowy do obwodu hydraulicznego w standardzie. Szczególnie duży w celu zapewnienia wysokiego przepływu. Możliwe przyłączenie za pomocą standardowych złączek, ponieważ kołnierz i wał są jednym podzespołem. Z tego powodu brak uszczelnianych powierzchni między kołnierzem i wałem. Dostępne są również silniki obrotowe z czterema przepustami oleju. 3

4 Mechanizm obrotowy KINSHOFER Zestawienie produktów Silniki obrotowe z przyłączem na czop walcowy 1170, 1170, 1170, 1170, 1440, 1170, Obciążenie Ø wału B Górny wymiar przyłącza Moment Moment Ciężar graniczne (szer. C X Ø bolca A) obrotowy gnący (kg) (mm) (mm) (Nm) (Nm) (kg) KM 04 S x KM 04 S x KM 04 S x KM 04 S x KM 04 S68-30S x KM 04 S x KM 04 S Silniki obrotowe z przyłączem kołnierzowym 1250, 1300, 1320, 1250, 1370, Obciążenie Otwór w Górny wymiar przyłącza Moment Moment Ciężar graniczne kołnierzu B (szer. C X Ø bolca A) obrotowy gnący (kg) (mm) (mm) (Nm) (Nm) (kg) KM 04 F x KM 04 F140-30S x KM 04 F140-30US x KM 04 F140-30V x KM 06 F x KM 04 F Silniki obrotowe z przyłączem kołnierzowym i czterema przepustami obrotowymi do obsługi dwufunkcyjnej 2030, 2100, 2520, Obciążenie Otwór w Górny wymiar przyłącza Moment Moment Ciężar graniczne kołnierzu B (szer. C X Ø bolca A) obrotowy gnący (kg) (mm) (mm) (Nm) (Nm) (kg) KM 04 F x KM 06 F Ø x KM 10 F173-35/ Ø x KM 10 F173-35/2-4 Silniki obrotowe z przyłączem kołnierzowym do chwytaków do drewna ( łącznie z zabezpieczeniem przewodu) 1370, 1380, 1680, 1760, 1850, Obciążenie Otwór w Górny wymiar przyłącza Moment Moment Ciężar graniczne kołnierzu B (szer. C X Ø bolca A) obrotowy gnący (kg) (mm) (mm) (Nm) (Nm) (kg) KM 06F Ø x KM 10F / Ø x KM 10F / Ø x KM 10F Ø x KM 10F Ø x 52, KM 10F /1 4

5 do silnikůw obrotowych Mechanizm obrotowy KINSHOFER KM 501 Górne zawieszenie między silnikiem obrotowym i żurawiem Górne zawieszenie stanowi przegubowe połączenie między silnikiem obrotowym i żurawiem. Jest ono dostępne dla wszystkich powszechnie stosowanych typów żurawi. Prosimy o podanie odpowiednich danych w zamówieniu. Obciążenie graniczne Ciężar (kg) (kg w zaokrągleniu) do do do , 160, 240, KM 501 KM 501 KM 511 Górne zawieszenie między silnikiem obrotowym i dźwigiem z hamulcem wahadłowym Hamulec wahadłowy tłumi poziome drgania zawieszanego urządzenia. Może zostać zamontowany na dotychczasowym zawieszeniu. Obciążenie graniczne Ciężar (kg) (kg w zaokrągleniu) do do do , 290, 430, KM 511 KM 206 Zabezpieczenie przewodu Zabezpieczenie przewodu stanowi pałąk stalowy, który jest przykręcony do silnika obrotowego. Zabezpieczenie przewodu zapobiega przerwaniu przewodów łączących urządzenie z silnikiem obrotowym przez wystające przedmioty, np. gałęzie. Zabezpieczenie przewodu przykręcane do silnika obrotowego 75, KM 502 Element redukcyjny między silnikiem obrotowym i podwieszanym urządzeniem Das Reduzierstück ermöglicht die Nutzung eines Drehmotors z Zapfenanschluss przy einem Anbaugerägt, welches eine Standard-Aufnahme do einen Flanschmotor hat. Obciążenie graniczne Ciężar (kg) (kg w zaokrągleniu) do , KM 502 KM 502 KM 502 5

6 Mechanizm obrotowy KINSHOFER do silnikůw obrotowych KM 505 Urządzenie do szybkiej wymiany do silników obrotowych z przyłączem na czop walcowy Mechanizm szybkiej wymiany umożliwia racjonalną wymianę różnych podwieszanych urządzeń. Mechaniczne sprzęganie i zamykanie odbywa się poprzez obroty rotatora. W celu odłączenia osoba obsługująca urządzenie musi jedynie otworzyć ręcznie zamknięcie mechanizmu szybkiej wymiany i użyć następnie silnika obrotowego. Górna część urządzenia do szybkiej wymiany jest dostępna dla wszystkich silników obrotowych KINSHOFER z przyłączem na czop walcowy. Szybko i łatwo można np. zmienić nożyce sztaplarkowe do kamieni na chwytak widłowy. 585, 170, 104, 315, Podwieszane urządzenie Ciężar kołnierzowe nawierty na otwór (mm) (kg) KM 505 komplet, łącznie z hydr. sprzęgłem szybkodziałającym 4x18 / KM część górna do podłączenia do silnika obrotoweg 5 KM odłączalna część hydr. sprzęgła szybkodziałającego do podłączenia do przewodów łączących (2 szt.) KM część dolna do zamontowania do przyłączanego urządzeni 4x18 / , KM stabilny człon zawieszenia z hakiem w miejsce części dolnej (np. do podłączenia chwytaka widłowego) 7 KM KM KM KM Przewody łączące & KM 204 hydrauliczne sprzęgło szybkodziałające do przewodów łączących 52, 130, KM KM krótkie przewody łączące silnik obrotowy z podwieszanym urządzeniem za pomocą standardowych śrub M 18 x 1,5 (2 szt.) długie przewody łączące silnik obrotowy z żurawia prosimy podać długość (4szt) 104, 72, 240, KM KM KM KM KM odłączalna część hydr. sprzęgła szybkodziałającego do podłączenia do przewodów łączących Ø 10 mm, 2 szt.) stała część hydr. sprzęgła szybkodziałającego do podłączenia do silnika obr. Ø 10 mm, 2 szt.) zestaw do szybkiej wymiany, po 2 stałe i 2 odłączalne części, montowane z elementami podwieszanymi na silniku obrotowym do montażu chwytaków widłowych itp. 175, 220, 360, Obciążenie graniczne Ciężar (kg) (kg w zaokrągleniu) KM nieobrotowy człon zawieszenia z bolcem do wszystkich silników obrotowych KINSHOFER z przyłączem na czop walcowy KM nieobrotowy hak do wszystkich silników obrotowych KINSHOFER z przyłączem na czop walcowy KM nieobrotowy hak do silników obrotowych KM 10 F KM KM

7 Chwytak sztaplarkowy do kamieni otwierane równolegle KM 332/333 Znakomicie rozwiązany technicznie chwytak sztaplarkowy KM 332 ma wszechstronne zastosowanie zarówno do paletowanych, jak i niepaletowanych materiałów budowlanych. stała lub regulowana głębokość chwytu z równolegle otwierającymi się i zamykającymi ramionami chwytnymi uruchamiane hydraulicznie wszechstronne zastosowanie dzięki rozwartości od 400 do 1400 mm, począwszy od ładowania pojedynczych elementów betonowych jak krawężniki, aż do kompletnych pakietów cegieł zastosowanie do ciężkich ładunków wzmocnionego chwytaka o takiej samej budowie KM 333 regulowana głębokość chwytu w wersjach KM 332V i KM 333V idealne dla ładunków o różnej wysokości synchronizacja ramion chwytających dzięki dwóm cylindrom hydraulicznym połączonym ze sobą za pomocą różnicowego układu połączeń bezpieczeństwo dzięki zaworowi ciśnieniowemu przy układzie hydraulicznym, który chroni przed przeciążeniami. Zawór przeciwzwrotny natomiast zapobiega poluzowaniu się zaciśniętego pakietu nawet przy spadku ciśnienia w urządzeniu nośnym. duża trwałość dzięki odpowiedniemu zwymiarowaniu łożyska, zintegrowanemu pojemnikowi na smar, automatycznemu wyrównywaniu zużycia głównego łożyska, sferycznemu centralnemu ułożeniu cylindrów łatwa obsługa dzięki wymiennym, trudno zużywalnym wkładkom gumowym w szynach dociskowych Kompletny pakiet - Chwytak sztaplarkowy do kamieni KM 332V-110 c Głębokość chwytu A Obciążenie graniczne przy min/maks. głębokości chwytu Rozwartość Wysokość B Ciężar (z silnikiem) (mm) (kg) (mm) (mm) (kg) KM 332V-1100 c / , W zakresie dostawy: Chwytak sztaplarkowy, silnik obrotowy KM 04F, krótkie przewody łączące KM , zawieszenie górne KM 501, szyny dociskowe KM (długość 1000 mm), zawór ograniczający ciśnienie, zawór przeciwzwrotny Uwaga: Podane obciążenie graniczne jest zależne od właściwości (rodzaju powierzchni, wielkości, sposobu związania, itp.) obciążenia. Obciążenie graniczne nie obowiązuje w przypadku niewielkich i niezwiązanych bloczków betonowych i brukowych Chwytak sztaplarkowy KM 332/333 Głębokość chwytu A Obciążenie graniczne przy Rozwartość Wysokość Ciężar min/maks. głębokości chwytu (bez silnika) (bez szyn docisk.) (mm) (kg) (mm) (mm) (kg) KM KM KM KM 332V / KM 332V / KM KM KM 333V / , 4680, 4720, 5770, 5770, 5990, 6040, 6620, Uwaga: Podane obciążenie graniczne jest zależne od właściwości (rodzaju powierzchni, wielkości, sposobu związania, itp.) obciążenia. Obciążenie graniczne nie obowiązuje w przypadku niewielkich i niezwiązanych bloczków betonowych i brukowych. Większe rozwartości mm dostępne dla KM 332 KM 333 zzgl. 515, zzgl. 665, KM 04 F zalecany silnik obrotowy KINSHOFER do KM 332/ , Wymagania w stosunku do urządzenia nośnego 20 do 26 Mpa (200 do 260 bar), z zaworem ograniczającym ciśnienie możliwe także zastosowanie urządzeń nośnych z wyższymi wartościami ciśnienia 25 do 75 l/min 7

8 KM 332/333 do chwytaka sztaplarkowego Szyny dociskowe 305, 370, 435, Długość Ciężar (mm) (kg) KM Szyny dociskowe z gładką gumową wkładką (2 sztuki) KM , 405, 480, 810, 880, KM KM KM Szyny dociskowe z dwoma wkładkami gumowymi, u góry zblokowane, na dole gładkie (2 sztuki) Szyny stalowe płytkowe z dźwignią ustalającą i równolegle poprowadzonymi łapami (2 sztuki) , 405, 480, KM KM Szyny dociskowe do wyciągów łapowych KM (2 sztuki) auf Anfrage KM KM Wyciągi łapowe do wprowadzenia szyn dociskowych KM Uwaga: Szyny dociskowe są dostępne również w innych długościach Inne 585, 290, Ciężar (kg) KM 505 Mechanizm szybkiej wymiany (patrz do silników obrotowych) 12 KM 511 górne zawieszenie z hamulcem wahadłowym do 4500 kg obciążenia granicznego 15 auf Anfrage auf Anfrage inne rozwartości: są dostępne także chwytaki sztaplarkowe o innych rozwartościach niż podane inne głębokości chwytu: są dostępne także chwytaki sztaplarkowe o innej głębokości chwytu niż podane KM , 350, KM Urządzenie składane w celu zmniejszenia wysokości pojazdu do silników obr. z przyłączem czop 12 do silników obr. z przyłączem kołn , KM Nakładka do żurawia w celu zmniejszenia wysokości pojazdu z silnikiem kołnierzowym , 405, 520, 175, 805, KM KM Ogranicznik wysokości do szybkiego ustawienia żądanej głębokości 8 KM Sprężynowane prowadnice z wkładką do stabilizowania górnych rzędów kamieni KM Sprężynowane blachy z wkładką do bocznej stabilizacji bloczków KM Zwężenie powierzchni chwytu: zmniejszenie o 200 mm 16 KM Wkładki do pierścieni szybowych o średnicy od 800 do 1350 mm 60 KM

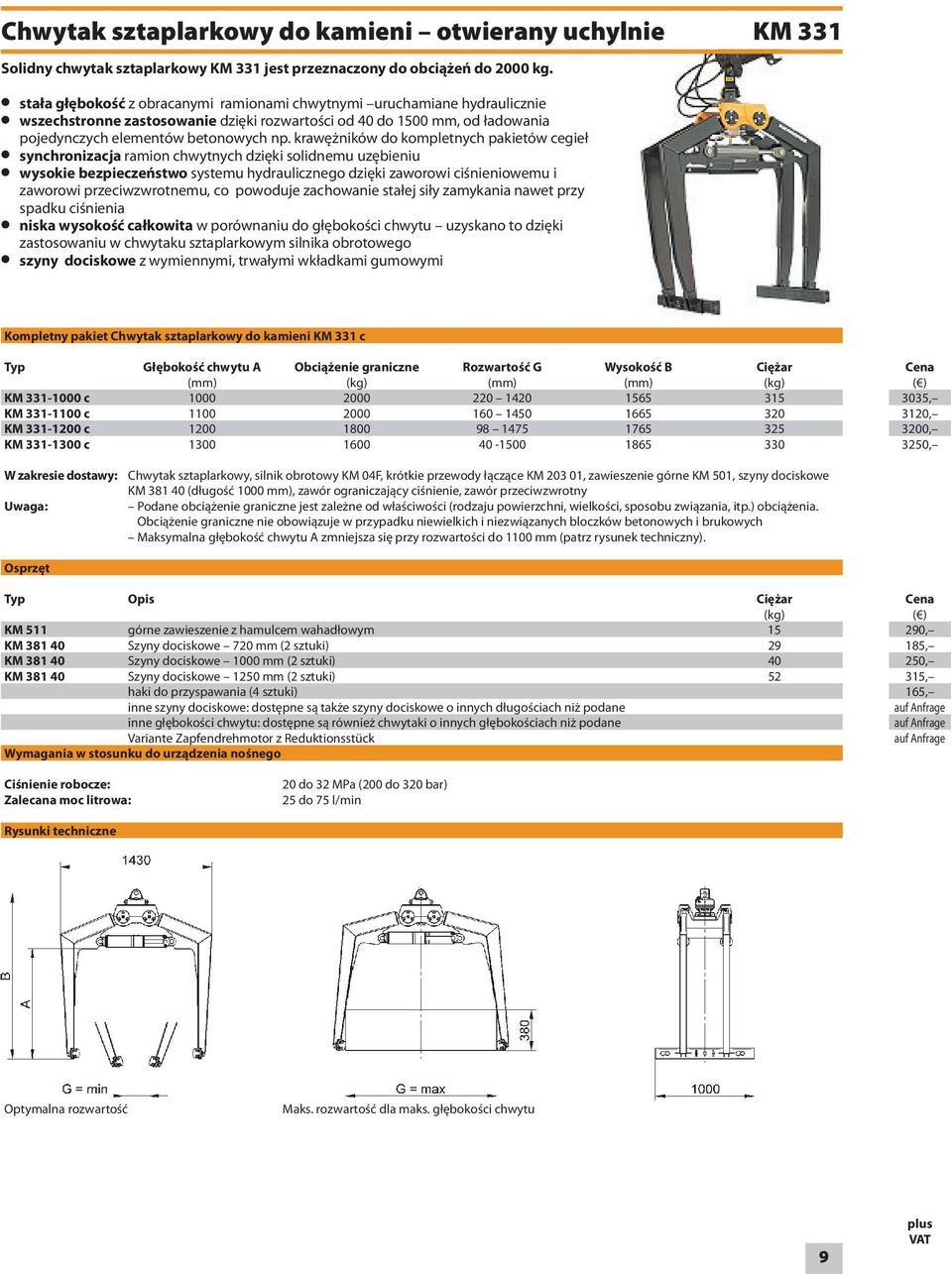

9 Chwytak sztaplarkowy do kamieni otwierany uchylnie KM 331 Solidny chwytak sztaplarkowy KM 331 jest przeznaczony do obciążeń do 2000 kg. stała głębokość z obracanymi ramionami chwytnymi uruchamiane hydraulicznie wszechstronne zastosowanie dzięki rozwartości od 40 do 1500 mm, od ładowania pojedynczych elementów betonowych np. krawężników do kompletnych pakietów cegieł synchronizacja ramion chwytnych dzięki solidnemu uzębieniu wysokie bezpieczeństwo systemu hydraulicznego dzięki zaworowi ciśnieniowemu i zaworowi przeciwzwrotnemu, co powoduje zachowanie stałej siły zamykania nawet przy spadku ciśnienia niska wysokość całkowita w porównaniu do głębokości chwytu uzyskano to dzięki zastosowaniu w chwytaku sztaplarkowym silnika obrotowego szyny dociskowe z wymiennymi, trwałymi wkładkami gumowymi Kompletny pakiet Chwytak sztaplarkowy do kamieni KM 331 c Głębokość chwytu A Obciążenie graniczne Rozwartość G Wysokość B Ciężar (mm) (kg) (mm) (mm) (kg) KM c KM c KM c KM c , 3120, 3200, 3250, W zakresie dostawy: Chwytak sztaplarkowy, silnik obrotowy KM 04F, krótkie przewody łączące KM , zawieszenie górne KM 501, szyny dociskowe KM (długość 1000 mm), zawór ograniczający ciśnienie, zawór przeciwzwrotny Uwaga: Podane obciążenie graniczne jest zależne od właściwości (rodzaju powierzchni, wielkości, sposobu związania, itp.) obciążenia. Obciążenie graniczne nie obowiązuje w przypadku niewielkich i niezwiązanych bloczków betonowych i brukowych Maksymalna głębokość chwytu A zmniejsza się przy rozwartości do 1100 mm (patrz rysunek techniczny). Ciężar (kg) KM 511 górne zawieszenie z hamulcem wahadłowym 15 KM Szyny dociskowe 720 mm (2 sztuki) 29 KM Szyny dociskowe 1000 mm (2 sztuki) 40 KM Szyny dociskowe 1250 mm (2 sztuki) 52 haki do przyspawania (4 sztuki) inne szyny dociskowe: dostępne są także szyny dociskowe o innych długościach niż podane inne głębokości chwytu: dostępne są również chwytaki o innych głębokościach niż podane Variante Zapfendrehmotor z Reduktionsstück Wymagania w stosunku do urządzenia nośnego 290, 185, 250, 315, 165, auf Anfrage auf Anfrage auf Anfrage 20 do 32 MPa (200 do 320 bar) 25 do 75 l/min Optymalna rozwartość Maks. rozwartość dla maks. głębokości chwytu 9

10 2720, z hydraulicznym systemem wyważania ciężkości & KM 401H Chwytak widłowy do żurawia bezstopniową śrubową regulacja rozstawienia zębów Chwytak widłowy KM 401H o wysokiej skuteczności oferuje szczególny komfort obsługi dzięki mechanizmowi hydraulicznego wyważania środka ciężkości oraz wiele możliwości zastosowania dzięki regulacji wysokości i rozstawienia zębów. skuteczne przenoszenie różnych obciążeń, np. pakietów bloczków, cegieł, boksów siatkowych lub innych materiałów dzięki zastosowaniu mechanizmu hydraulicznego wyważania środka ciężkości. Powoduje to, że KM 401H może być obsługiwany przez jednego człowieka, co przyczynia się do oszczędności czasu i pieniędzy precyzyjne pozycjonowanie z silnikiem obrotowym KINSHOFER nie jest problemem nieograniczony zakres obrotu, precyzyjne podjeżdżanie i zatrzymywanie regulowana wysokość użytkowa od 1000 do 1600 mm na trzech poziomach regulowany odstęp między zębami od ok. 475 do 815 mm dzięki zastosowaniu lekkobieżnego, nierdzewnego wrzeciona obrotowego łatwy w obsłudze dzięki odpowiedniemu wymiarowaniu KM 401H. Ponieważ dźwigar z wisłami nie jest nigdy szerszy niż standardowa paleta, możliwy jest załadunek w dwóch rzędach. Ponadto zewnętrzna krawędź zębów wideł odpowiada całkowitej szerokości chwytaka widłowego, dzięki czemu można bez problemu chwycić palety odstawione pod ścianami. Kompletny pakiet Chwytak widłowy KM 401H-1500 c Obciążenie Wysokość użytkowa Długość Zinkenabstand Z (szer.x wys.) zębami Przekrój wideł Odległość między Ciężar graniczne A wideł (kg) (mm) (mm) (mm) (mm) (mm) (kg) KM 401H-1500 c x W zakresie dostawy: chwytak widłowy, silnik obrotowy KM 04 F, krótkie przewody łączące KM , górne zawieszenie KM , 2230, 2935, 2010, 2340, 3080, Chwytak widłowy KM 401H Obciążenie Wysokość użytkowa Długość Zinkenabstand Przekrój wideł Odległość między Ciężar graniczne A wideł Z (szer.x wys.) zębami (bez silnika) (kg) (mm) (mm) (mm) (mm) (mm) (kg) KM 401H x KM 401H x KM 401H x KM 401H x KM 401H x KM 401H x , 1170, 585, 120, 675, 720, 40, 175, 220, Uwaga: KM 04 F KM 04 S KM 505 KM 502 KM 460 KM 460 KM KM KM Przy stosowaniu żurawia portalowego lub wysokiego oraz przy podnoszeniu na wysokość powyżej 1,8 m prosimy o zamówienie specjalnego kosza lub łańcucha w celu zabezpieczenia ładunku. zalecany silnik obrotowy KINSHOFER do KM 401H silnik obrotowy KINSHOFER z przyłączem na czop walcowy obciążenie graniczne 4500 kg mechanizm szybkiej wymiany do silników z przyłączem na czop walcowy element redukcyjny między silnikiem obrotowym a podwieszanym urządzeniem kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1100 x 1100 x 1500 m kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1300 x 1300 x 1500 m łańcuch zabezpieczający do obciążeń do 2000 kg do zabezpieczania obciążeń typu pakiety bloczków zapakowane w folię nieobrotowy element zawieszenia z bolcem do silnika obrotowego KM 04 S nieobrotowy hak do silnika obrotowego KM 04 S Wymagania w stosunku do urządzenia nośnego max. 26 MPa (260 bar) 20 do 40 l/min 10

11 Chwytak widłowy do żurawia ze wspomaganym sprężynowo wyważaniem punktu ciężkości & bezstopniową śrubową regulacją rozstawienia zębów KM 401 Chwytak widłowy KM 401 o wysokiej skuteczności ze wspomaganym sprężynowo mechanizmem wyważania środka ciężkości znajduje wszechstronne zastosowanie dzięki regulacji wysokości użytkowej i rozstawienia zębów. skuteczne przenoszenie różnych obciążeń, np. pakietów bloczków, cegieł, boksów siatkowych lub innych materiałów dzięki nieskomplikowanemu wyważaniu ciężkości z prowadnicą ślizgową ze stali i tworzywa sztucznego w górnej części regulowana wysokość użytkowa od 1000 do 1600 mm zatrzymywana na trzech poziomach regulowany odstęp między zębami od ok. 475 do 815 mm dzięki zastosowaniu lekkobieżnego, nierdzewnego wrzeciona obrotowego łatwy w obsłudze dzięki odpowiedniemu wymiarowaniu KM 401. Ponieważ dźwigar z widłami nie jest nigdy szerszy niż standardowa paleta można ładować w dwóch rzędach. Ponadto zewnętrzna krawędź zębów wideł odpowiada całkowitej szerokości chwytaka widłowego, dzięki czemu można bez problemu chwycić palety odstawione pod ścianami. Chwytak widłowy KM 401 Obciążenie Wysokość użytkowa Długość wideł Zinkenabstand Przekrój wideł Odległość między Ciężar graniczne A Z (szer.x wys.) zębami (kg) (mm) (mm) (mm) (mm) (mm) (kg) KM x KM x KM x KM x KM x KM x KM x , 1760, 2160, 2460, 1490, 1845, 2255, Uwaga: Przy stosowaniu żurawia portalowego lub wysokiego oraz przy podnoszeniu na wysokość powyżej 1,8 m prosimy o zamówienie specjalnego kosza lub łańcucha w celu zabezpieczenia ładunku. Wspomagany sprężynowo mechanizm wyważania punktu ciężkości zaczyna działać przy min. ciężarze pakietu od 250 do 500 kg, w zależności od udźwigu i odległości punktu ciężkości. KM 460 KM 460 KM KM 04 S KM KM kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1100 x 1100 x 1500 m kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1300 x 1300 x 1500 m łańcuch zabezpieczający do obciążeń do 2000 kg do zabezpieczania obciążeń typu pakiety bloczków zapakowane w folię silnik obrotowy KINSHOFER z przyłączem na czop walcowy przy obciążeniu granicznym 4500 kg do precyzyjnego obrotu i umiejscowienia ciężaru nieobrotowy element zawieszenia z bolcem do silnika obrotowego KM 04 S nieobrotowy hak do silnika obrotowego KM 04 S 675, 720, 40, 1170, 175, 220, 11

12 ze wspomaganym sprężynowo wyważaniem punktu KM 415 Chwytak widłowy do żurawia ciężkości & zębami z dźwignią zatrzaskową Solidny chwytak widłowy KM 415 ze wspomaganym sprężynowo mechanizmem wyważania środka ciężkości znajduje wszechstronne zastosowanie dzięki regulacji wysokości użytkowej i rozstawienia zębów. skuteczne przenoszenie różnych obciążeń, np. pakietów bloczków, cegieł, boksów siatkowych lub innych materiałów dzięki nieskomplikowanemu wyważaniu ciężkości prowadnicą ślizgową ze stali i tworzywa sztucznego w górnej części regulowana wysokość użytkowa od 1000 do 1600 mm za pomocą bolców wytyczonych w dźwigarze regulowany odstęp między zębami od ok. 320 do 930 mm dzięki łatwej w obsłudze dźwigni zatrzaskowej Chwytak widłowy KM , 1310, 1725, 2080, 1275, 1410, 1860, 2285, Obciążenie Wysokość użytkowa Długość wideł Zinkenabstand Przekrój wideł Odległość Ciężar graniczne A Z (szer.x wys.) między zębami (kg) (mm) (mm) (mm) (mm) (mm) (kg) KM x KM x KM x KM x KM x KM x KM x KM x Uwaga: Przy stosowaniu żurawia portalowego lub wysokiego oraz przy podnoszeniu na wysokość powyżej 1,8 m prosimy o zamówienie specjalnego kosza lub łańcucha w celu zabezpieczenia ładunku. Wspomagany sprężynowo mechanizm wyważania punktu ciężkości zaczyna działać przy min. ciężarze pakietu od 250 do 500 kg, w zależności od udźwigu i odległości punktu ciężkości. 675, 720, 40, 1170, 175, 220, KM 460 KM 460 KM KM 04 S KM KM kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1100 x 1100 x 1500 m kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1300 x 1300 x 1500 m łańcuch zabezpieczający do obciążeń do 2000 kg do zabezpieczania obciążeń typu pakiety bloczków zapakowane w folię silnik obrotowy KINSHOFER z przyłączem na czop walcowy przy obciążeniu granicznym 4500 kg do precyzyjnego obrotu i umiejscowienia ciężaru nieobrotowy element zawieszenia z bolcem do silnika obrotowego KM 04 S nieobrotowy hak do silnika obrotowego KM 04 S 12

13 Chwytak widłowy do żurawia Solidny chwytak widłowy KM 414 z mechanicznym systemem wyważania środka ciężkości stanowi tanią alternatywę dzięki swojemu wszechstronnemu zastosowaniu. z mechanicznym wyważaniem punktu ciężkości & zębami z dźwignią zatrzaskową KM 414 Bezstopniowa regulacja punktu ciężkości umożliwia skuteczne przenoszenie różnych obciążeń, np. pakietów bloczków, cegieł, boksów siatkowych lub innych materiałów. Umieszczony na górnym dźwigarze kabłąk z zaciskiem daje się bezstopniowo ustawić w punkcie ciężkości Przyłącze do silnika obrotowego KINSHOFER z przyłączem kołnierzowym, silnika obrotowego KINSHOFER z przyłączem na czop walcowy lub hak do żurawia jest dostarczany w komplecie z chwytakiem Stopniowana regulacja wysokości użytkowej od 1000 do 1600 mm za pomocą bolców wytyczonych w dźwigarze Stopniowana regulacja odstępu między zębami od ok. 320 do 930 mm dzięki łatwej w obsłudze dźwigni zatrzaskowej Chwytak widłowy KM 414 Obciążenie Wysokość użytkowa Długość wideł Zinkenabstand Przekrój wideł Odległość między Ciężar graniczne A Z (szer.x wys.) zębami (kg) (mm) (mm) (mm) (mm) (mm) (kg) KM x KM x KM x KM x KM x KM x KM x KM x KM x KM x , 840, 955, 1255, 1485, 845, 910, 1040, 1355, 1630, Uwaga: Przy stosowaniu żurawia portalowego lub wysokiego oraz przy podnoszeniu na wysokość powyżej 1,8 m prosimy o zamówienie specjalnego kosza lub łańcucha w celu zabezpieczenia ładunku. KM 460 KM 460 KM KM 04 F KM 04 S KM 505 KM 502 KM KM kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1100 x 1100 x 1500 m kosz zabezpieczający do obciążeń do 2000 kg wielkość: 1300 x 1300 x 1500 m łańcuch zabezpieczający do obciążeń do 2000 kg do zabezpieczania obciążeń typu pakiety bloczków zapakowane w folię silnik obrotowy KINSHOFER z przyłączem kołnierzowym przy obciążeniu granicznym 4500 kg do precyzyjnego obrotu i umiejscowienia ciężaru silnik obrotowy KINSHOFER z przyłączem na czop walcowy przy obciążeniu granicznym 4500 kg do precyzyjnego obrotu i umiejscowienia ciężaru mechanizm szybkiej wymiany do silników z przyłączem na czop walcowy element redukcyjny między silnikiem obrotowym a podwieszanym urządzeniem nieobrotowy element zawieszenia z bolcem do silnika obrotowego KM 04 S nieobrotowy hak do silnika obrotowego KM 04 S 675, 720, 40, 1250, 1170, 585, 120, 175, 220, Wejście do A Hak do żurawia B Silnik obrotowy z przyłączem na czop C Silnik obrotowy z przyłączem kołnierzowym 13

14 do chwytaków widłowych KM 460 Kosz zabezpieczający do luźnych ładunków Kosz zabezpieczający służy ochronie luźnych ładunków np. pakietów cegieł, luźnych materiałów budowlanych podczas prac nie przy bezpośredniej bliskości podłoża (wysokość wzniosu powyżej 1,8 m) i podczas prac na budowie. Maksymalny udźwig wynosi ok kg. Kosz zabezpieczający może zostać zamontowany w przeciągu kilku minut i dlatego może być bez problemu wykorzystywany na placu budowy. 675, 720, Wymiar podstawy Wysokość Ciężar (mm) (mm) (kg) 1100 x x Kosze w wymiarach nie podanych wyżej zostaną dostarczone na zamówienie KM Łańcuch zabezpieczający do towarów umieszczonych na paletach Łańcuch zabezpieczający służy ochronie towarów umieszczonych na paletach np. pakietów bloczków opakowanych w folię -podczas prac nie przy bezpośredniej bliskości podłoża (wysokość wzniosu powyżej 1,8 m) i podczas prac na budowie. Maksymalny udźwig wynosi ok kg. W celu skorzystania z łańcucha zabezpieczającego należy zamontować haki do chwytaka widłowego. 40, Długość Ciężar (mm) (kg) KM Nieobrotowy człon zawieszenia z bolcami & KM Nieobrotowy hak do użytku z silnikiem obrotowym na czop walcowy Poprzez użycie członu zawieszenia lub haka do silnika obrotowego KINSHOFER z przyłączem na czop walcowy możliwe jest dokonywanie szybkich zmian chwytaków widłowych i innych. 175, 220, 360, Obciążenie graniczne Ciężar (kg) (kg w zaokrągleniu) KM drehstarres Aufhängeglied z Bolzen do Drehmotor KM 04 S KM drehstarrer Lasthaken do Drehmotor KM 04 S KM drehstarrer Lasthaken do Drehmotor KM 10 F KM KM Metody wyważania punktu ciężkości Hydrauliczne wyważanie środka ciężkości Hydrauliczne wyważanie środka ciężkości: Sanie w dźwigarze górnym chwytaka widłowego są poruszane poprzez zastosowanie cylindra hydraulicznego. Całość może być obsługiwana przez jedną osobę. W kombinacji z silnikiem obrotowym KINSHOFER bezproblemowo odbywa się precyzyjne pozycjonowanie obciążenia. Wyważanie środka ciężkości wspomagane sprężynowo Wyważanie środka ciężkości wspomagane sprężynowo: Droga sań na górnym dźwigarze jest ograniczona w punkcie ciężkości bolcem. Po zdjęciu obciążenia sprężyny powodują powrót sań do pozycji wyjściowej, tak że nieobciążony chwytak widłowy znajduje się w równowadze. Mechaniczne wyważanie środka ciężkości Mechaniczne wyważanie środka ciężkości: Pałąk zaciskowy umieszczony na górnym dźwigarze chwytaka widłowego może być bezstopniowo przesuwany przez osobę obsługującą. Pierścień do haka lub silnika obrotowego KINSHOFER z przyłączem kołnierzowym są dostarczane w komplecie. 14

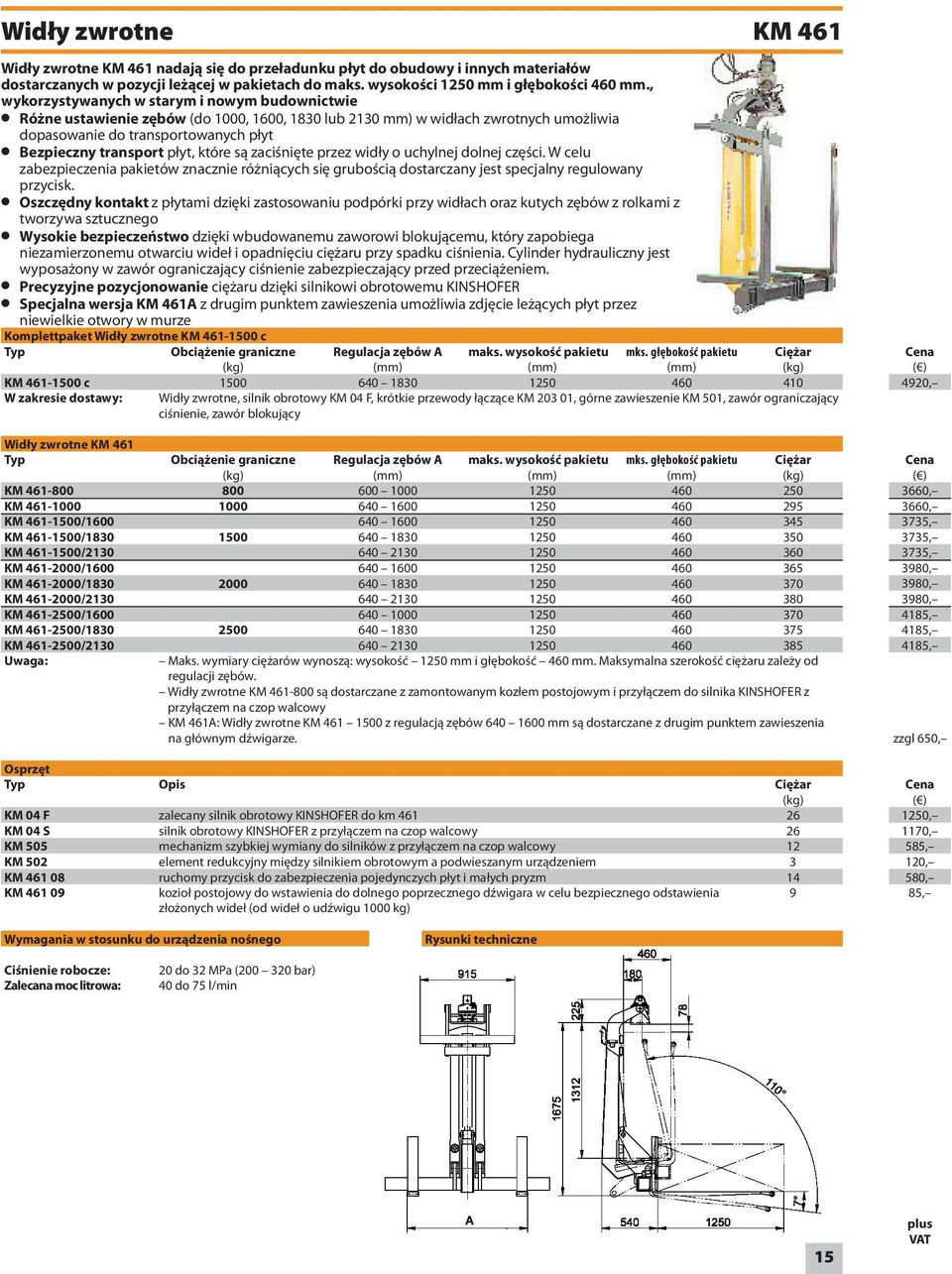

15 Widły zwrotne KM 461 Widły zwrotne KM 461 nadają się do przeładunku płyt do obudowy i innych materiałów dostarczanych w pozycji leżącej w pakietach do maks. wysokości 1250 mm i głębokości 460 mm., wykorzystywanych w starym i nowym budownictwie Różne ustawienie zębów (do 1000, 1600, 1830 lub 2130 mm) w widłach zwrotnych umożliwia dopasowanie do transportowanych płyt Bezpieczny transport płyt, które są zaciśnięte przez widły o uchylnej dolnej części. W celu zabezpieczenia pakietów znacznie różniących się grubością dostarczany jest specjalny regulowany przycisk. Oszczędny kontakt z płytami dzięki zastosowaniu podpórki przy widłach oraz kutych zębów z rolkami z tworzywa sztucznego Wysokie bezpieczeństwo dzięki wbudowanemu zaworowi blokującemu, który zapobiega niezamierzonemu otwarciu wideł i opadnięciu ciężaru przy spadku ciśnienia. Cylinder hydrauliczny jest wyposażony w zawór ograniczający ciśnienie zabezpieczający przed przeciążeniem. Precyzyjne pozycjonowanie ciężaru dzięki silnikowi obrotowemu KINSHOFER Specjalna wersja KM 461A z drugim punktem zawieszenia umożliwia zdjęcie leżących płyt przez niewielkie otwory w murze Komplettpaket Widły zwrotne KM c Obciążenie graniczne Regulacja zębów A maks. wysokość pakietu mks. głębokość pakietu Ciężar (kg) (mm) (mm) (mm) (kg) KM c W zakresie dostawy: Widły zwrotne, silnik obrotowy KM 04 F, krótkie przewody łączące KM , górne zawieszenie KM 501, zawór ograniczający ciśnienie, zawór blokujący Widły zwrotne KM 461 Obciążenie graniczne Regulacja zębów A maks. wysokość pakietu mks. głębokość pakietu Ciężar (kg) (mm) (mm) (mm) (kg) KM KM KM / KM / KM / KM / KM / KM / KM / KM / KM / Uwaga: Maks. wymiary ciężarów wynoszą: wysokość 1250 mm i głębokość 460 mm. Maksymalna szerokość ciężaru zależy od regulacji zębów. Widły zwrotne KM są dostarczane z zamontowanym kozłem postojowym i przyłączem do silnika KINSHOFER z przyłączem na czop walcowy KM 461A: Widły zwrotne KM z regulacją zębów mm są dostarczane z drugim punktem zawieszenia na głównym dźwigarze. Ciężar (kg) KM 04 F zalecany silnik obrotowy KINSHOFER do km KM 04 S silnik obrotowy KINSHOFER z przyłączem na czop walcowy 26 KM 505 mechanizm szybkiej wymiany do silników z przyłączem na czop walcowy 12 KM 502 element redukcyjny między silnikiem obrotowym a podwieszanym urządzeniem 3 KM ruchomy przycisk do zabezpieczenia pojedynczych płyt i małych pryzm 14 KM kozioł postojowy do wstawienia do dolnego poprzecznego dźwigara w celu bezpiecznego odstawienia złożonych wideł (od wideł o udźwigu 1000 kg) , 3660, 3660, 3735, 3735, 3735, 3980, 3980, 3980, 4185, 4185, 4185, zzgl 650, 1250, 1170, 585, 120, 580, 85, Wymagania w stosunku do urządzenia nośnego 20 do 32 MPa ( bar) 40 do 75 l/min 15

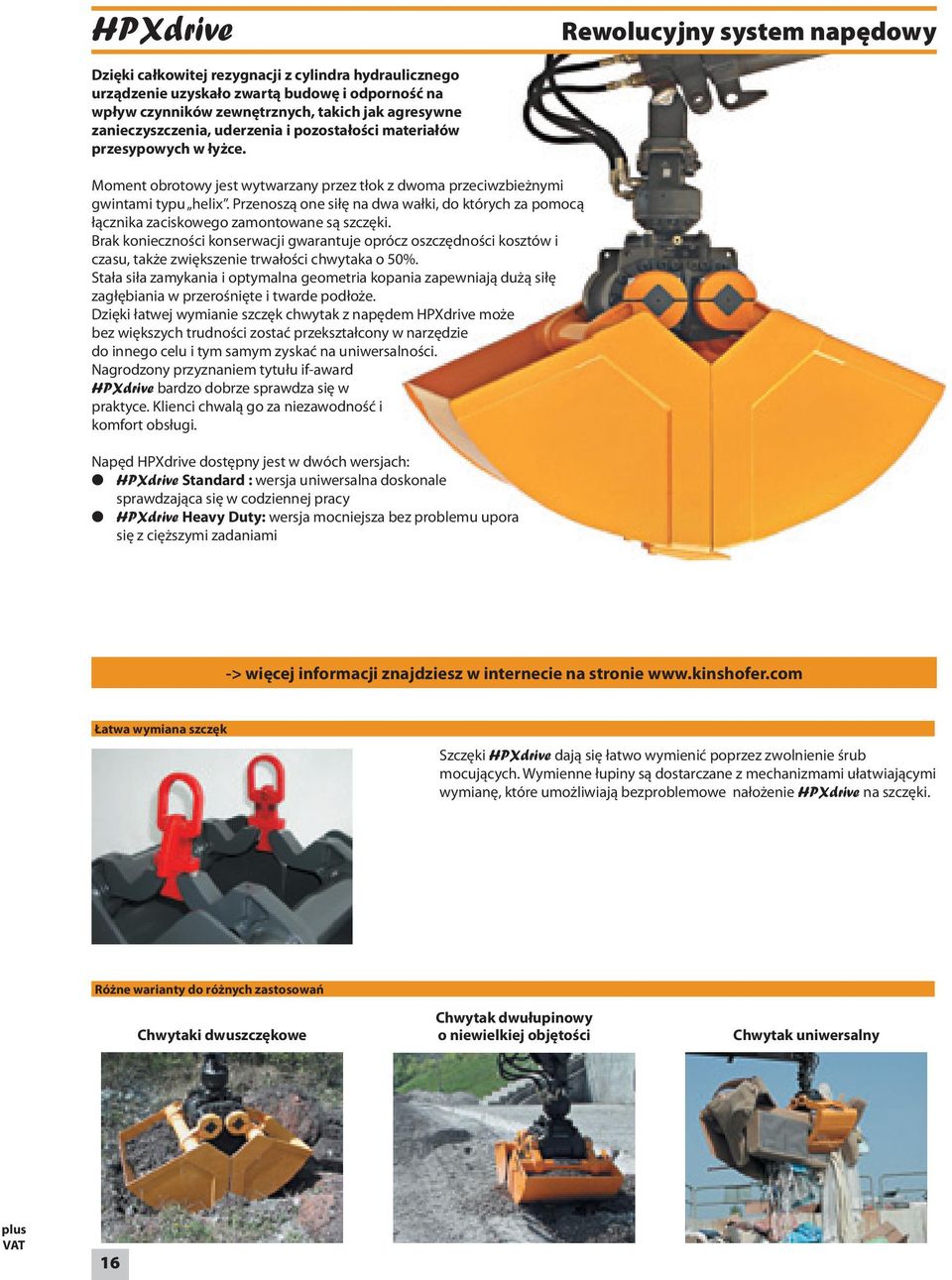

16 HPXdrive Rewolucyjny system napędowy Dzięki całkowitej rezygnacji z cylindra hydraulicznego urządzenie uzyskało zwartą budowę i odporność na wpływ czynników zewnętrznych, takich jak agresywne zanieczyszczenia, uderzenia i pozostałości materiałów przesypowych w łyżce. Moment obrotowy jest wytwarzany przez tłok z dwoma przeciwzbieżnymi gwintami typu helix. Przenoszą one siłę na dwa wałki, do których za pomocą łącznika zaciskowego zamontowane są szczęki. Brak konieczności konserwacji gwarantuje oprócz oszczędności kosztów i czasu, także zwiększenie trwałości chwytaka o 50%. Stała siła zamykania i optymalna geometria kopania zapewniają dużą siłę zagłębiania w przerośnięte i twarde podłoże. Dzięki łatwej wymianie szczęk chwytak z napędem HPXdrive może bez większych trudności zostać przekształcony w narzędzie do innego celu i tym samym zyskać na uniwersalności. Nagrodzony przyznaniem tytułu if-award HPXdrive bardzo dobrze sprawdza się w praktyce. Klienci chwalą go za niezawodność i komfort obsługi. Napęd HPXdrive dostępny jest w dwóch wersjach: HPXdrive Standard : wersja uniwersalna doskonale sprawdzająca się w codziennej pracy HPXdrive Heavy Duty: wersja mocniejsza bez problemu upora się z cięższymi zadaniami -> więcej informacji znajdziesz w internecie na stronie Łatwa wymiana szczęk Szczęki HPXdrive dają się łatwo wymienić poprzez zwolnienie śrub mocujących. Wymienne łupiny są dostarczane z mechanizmami ułatwiającymi wymianę, które umożliwiają bezproblemowe nałożenie HPXdrive na szczęki. Różne warianty do różnych zastosowań Chwytaki dwuszczękowe Chwytak dwułupinowy o niewielkiej objętości Chwytak uniwersalny 16

17 Łatwa wymiana szczęk Cechy HPXdrive Zawory ograniczające ciśnienie Dwa zawory ograniczające ciśnienie zabezpieczają chwytak przed zbyt wysokim poziomem ciśnienia roboczego. Tym samym nie ma konieczności montowania zaworów na dźwigu. Pozwala to na zaoszczędzenie czasu i pieniędzy. Silnik obrotowy i HPXdrive Hydrauliczny silnik (KM04F V) obrotowy i HPXdrive tworzą jedną jednostkę. Nie ma potrzeby stosowania przewodów łączących dzięki użyciu łączenia bezpośredniego. Tym samym unika się niebezpieczeństwa powstania przecieku na skutek oderwania się przewodu. Synchronizacja szczęk Oba wałki są w równym stopniu i równocześnie napędzane jednoczęściowym tłokiem. Można całkowicie zrezygnować z drążka wyrównującego. Wysoka trwałość Wałki i tłoki są nitrowane a tym samym posiadają bardzo twardą powierzchnię. Powoduje to znaczne zmniejszenie zużycia Optymalizacja ciężaru Puste wałki i zoptymalizowane elementy powodują redukcję ciężaru. Brak konserwacji Chwytak nie wymaga konserwacji. Smarowanie należy do przeszłości. Powoduje to do zwiększenia trwałości i oszczędność czasu. Wszystkie części pracują w kąpieli olejowej. Różne warianty do różnych zastosowań Chwytaki do kamieni Chwytaki do drewna Chwytak do siana i gospodarki leśnej 17

18 HPXdrive Standard z wymiennymi szczękami Napęd HPXdrive Standard nadaje się znakomicie do codziennej pracy. Prosty - w przeciągu kilku minut, przez odkręcenie paru śrub, może zostać przebudowany w ten sposób, że możliwe staje się sześć różnych zastosowań. Wymienne szczęki są dostarczane z mechanizmem pomocniczym, który utrzymuje szczęki w odpowiedniej pozycji i gwarantują bezproblemowe nakładanie napędu na szczęki. -> Dalsze dane techniczne znajdziesz na stronach z kompletnymi pakietami dla poszczególnych chwytaków z HPXdrive 2950, HPXdrive Standard: moment obrotowy (przy 26 MPa) zalecane ciśnienie robocze: Ciężar: Nm 26 do 32 MPa (260 do 320 bar) 25 do 75 l/min 140 kg Zawartość Szerokość Rozwartość Ilość Ciężar (litr) (mm) (mm) zębó (kg) Wymienne szczęki do chwytaka koparki KM 604XHP -> kompletna oferta patrz str , 1040, 1110, 1135, 1300, KM 604HPX-200S KM 604HPX-250S KM 604HPX-325S KM 604HPX-350S KM 604HPX-450S Wymienne szczęki do chwytaka koparki o niewielkiej objętości KM 626HPX -> kompletna oferta patrz str , 1185, 1320, KM 626HPX-95S KM 626HPX-100S KM 626HPX-150S Wymienne szczęki do uniwersalnego chwytaka KM 604 U HPX -> kompletna oferta patrz str , 1740, 1840, KM 604U HPX-250S KM 604U HPX-300S KM 604U HPX-400S Wymienne szczęki do chwytaka do siana i prac leśnych KM 641 HPX -> kompletna oferta patrz str , 1450, KM 641HPX-0,2S 0,20 m KM 641HPX-0,4S 0,40 m Wymienne szczęki do chwytaka do kamieni - KM 613 HPX -> kompletna oferta patrz str , KM 613HPX-S 0,16 m Wymienne szczęki do chwytaka do drewna KM 632 HPX -> kompletna oferta patrz str , KM 632HPX-S 0,16 m

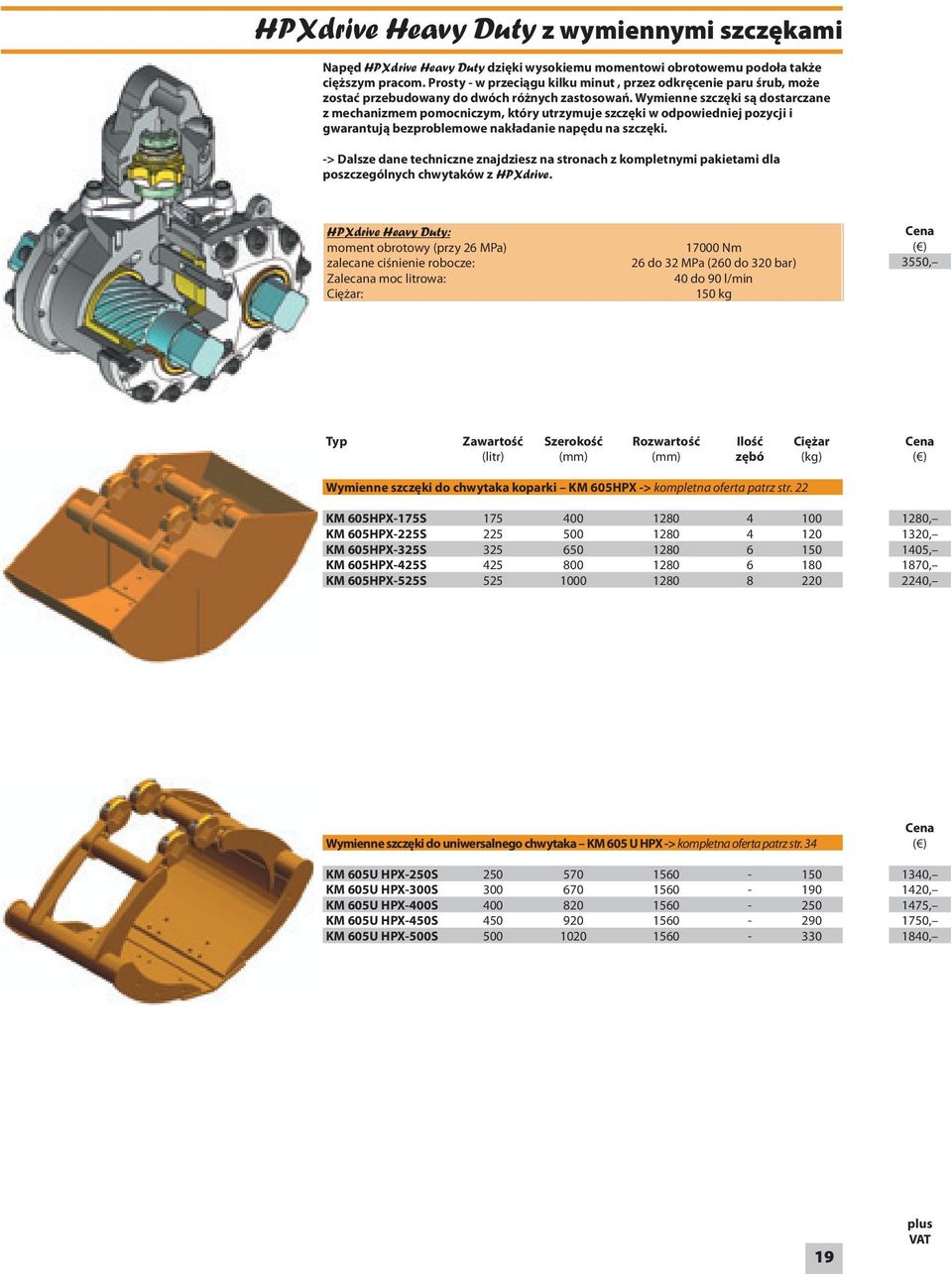

19 HPXdrive Heavy Duty z wymiennymi szczękami Napęd HPXdrive Heavy Duty dzięki wysokiemu momentowi obrotowemu podoła także cięższym pracom. Prosty - w przeciągu kilku minut, przez odkręcenie paru śrub, może zostać przebudowany do dwóch różnych zastosowań. Wymienne szczęki są dostarczane z mechanizmem pomocniczym, który utrzymuje szczęki w odpowiedniej pozycji i gwarantują bezproblemowe nakładanie napędu na szczęki. -> Dalsze dane techniczne znajdziesz na stronach z kompletnymi pakietami dla poszczególnych chwytaków z HPXdrive. HPXdrive Heavy Duty: moment obrotowy (przy 26 MPa) zalecane ciśnienie robocze: Ciężar: Nm 26 do 32 MPa (260 do 320 bar) 40 do 90 l/min 150 kg 3550, Zawartość Szerokość Rozwartość Ilość Ciężar (litr) (mm) (mm) zębó (kg) Wymienne szczęki do chwytaka koparki KM 605HPX -> kompletna oferta patrz str. 22 KM 605HPX-175S KM 605HPX-225S KM 605HPX-325S KM 605HPX-425S KM 605HPX-525S , 1320, 1405, 1870, 2240, Wymienne szczęki do uniwersalnego chwytaka KM 605 U HPX -> kompletna oferta patrz str. 34 KM 605U HPX-250S KM 605U HPX-300S KM 605U HPX-400S KM 605U HPX-450S KM 605U HPX-500S , 1420, 1475, 1750, 1840, 19

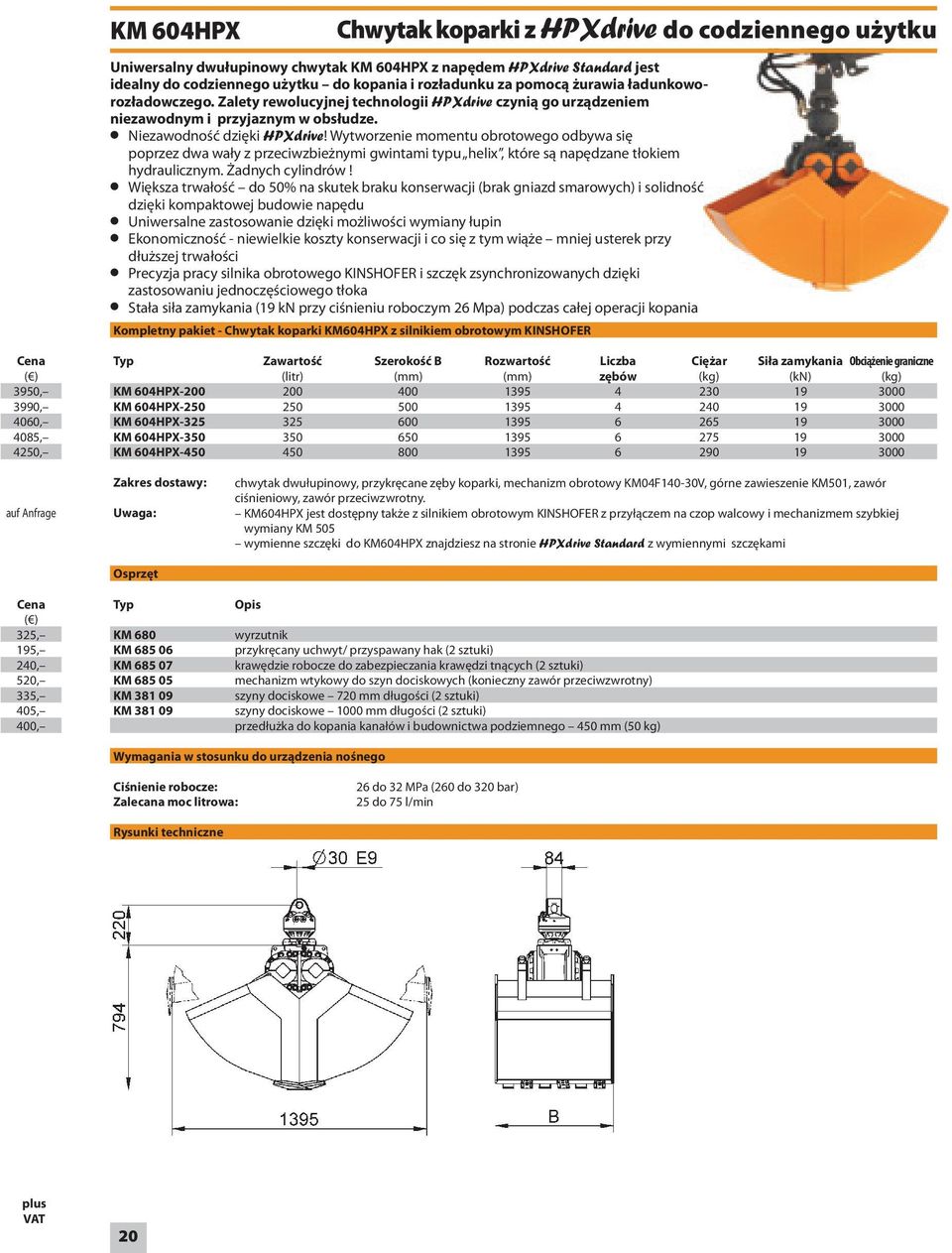

20 KM 604HPX Chwytak koparki z HPXdrive do codziennego użytku Uniwersalny dwułupinowy chwytak KM 604HPX z napędem HPXdrive Standard jest idealny do codziennego użytku do kopania i rozładunku za pomocą żurawia ładunkoworozładowczego. Zalety rewolucyjnej technologii HPXdrive czynią go urządzeniem niezawodnym i przyjaznym w obsłudze. Niezawodność dzięki HPXdrive! Wytworzenie momentu obrotowego odbywa się poprzez dwa wały z przeciwzbieżnymi gwintami typu helix, które są napędzane tłokiem hydraulicznym. Żadnych cylindrów! Większa trwałość do 50% na skutek braku konserwacji (brak gniazd smarowych) i solidność dzięki kompaktowej budowie napędu Uniwersalne zastosowanie dzięki możliwości wymiany łupin Ekonomiczność - niewielkie koszty konserwacji i co się z tym wiąże mniej usterek przy dłuższej trwałości Precyzja pracy silnika obrotowego KINSHOFER i szczęk zsynchronizowanych dzięki zastosowaniu jednoczęściowego tłoka Stała siła zamykania (19 kn przy ciśnieniu roboczym 26 Mpa) podczas całej operacji kopania Kompletny pakiet - Chwytak koparki KM604HPX z silnikiem obrotowym KINSHOFER 3950, 3990, 4060, 4085, 4250, Zawartość Szerokość B Rozwartość Liczba Ciężar Siła zamykania Obciążenie graniczne (litr) (mm) (mm) zębów (kg) (kn) (kg) KM 604HPX KM 604HPX KM 604HPX KM 604HPX KM 604HPX auf Anfrage 325, 195, 240, 520, 335, 405, 400, Zakres dostawy: Uwaga: KM 680 KM KM KM KM KM chwytak dwułupinowy, przykręcane zęby koparki, mechanizm obrotowy KM04F140-30V, górne zawieszenie KM501, zawór ciśnieniowy, zawór przeciwzwrotny. KM604HPX jest dostępny także z silnikiem obrotowym KINSHOFER z przyłączem na czop walcowy i mechanizmem szybkiej wymiany KM 505 wymienne szczęki do KM604HPX znajdziesz na stronie HPXdrive Standard z wymiennymi szczękami wyrzutnik przykręcany uchwyt/ przyspawany hak (2 sztuki) krawędzie robocze do zabezpieczania krawędzi tnących (2 sztuki) mechanizm wtykowy do szyn dociskowych (konieczny zawór przeciwzwrotny) szyny dociskowe 720 mm długości (2 sztuki) szyny dociskowe 1000 mm długości (2 sztuki) przedłużka do kopania kanałów i budownictwa podziemnego 450 mm (50 kg) Wymagania w stosunku do urządzenia nośnego 26 do 32 MPa (260 do 320 bar) 25 do 75 l/min 20
