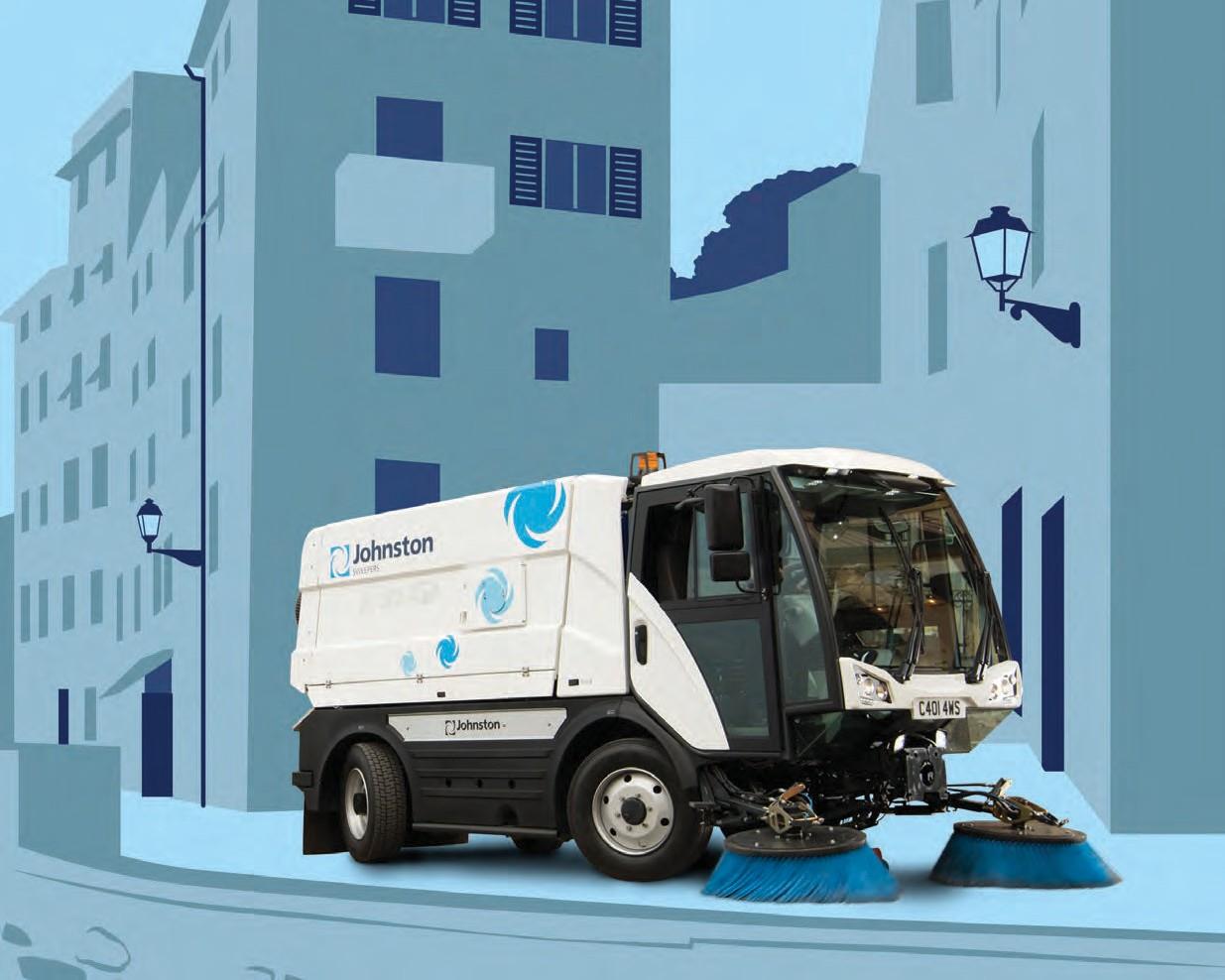

1 C401 Zamiatarka kompaktowa

2 Średnia zamiatarka- duże możliwości Średnia zamiatarka C 401 o masie całkowitej kg lub kg jest najlepszym połączeniem dwóch parametrów: zwrotności występującej w zamiatarkach kompaktowych powiązanych z bardzo dużą siłą ssania, spotykaną w zamiatarkach podwoziowych. Jest to idealne rozwiązanie do zamiatania powierzchni miejskich, gdzie duża pojemność zbiornika na zmiotki urządzenia oraz kompaktowe rozmiary maszyny są równoważnym czynnikiem, decydującym o wyborze maszyny. 2

3 SĄSIEDNIA STRONA Cztery koła skrętne GÓRA Przezroczysty panel podłogowy ze szkła ŚRODEK Trzecia opcja siedzenia dla pasażera DÓŁ Na ekranie pojawia się podgląd z tylnej kamery JVM Środowisko operatora Johnston Sweepers stara się cały czas osiągać najlepsze wyniki pracy zamiatarek. Johnston uważa że zwiększenie komfortu pracy operatora, wpływa bezpośrednio na jego wydajność oraz wyniki pracy maszyny. Zamiatarki firmy Johnston Sweepers są zaprojektowane tak, aby zapewnić najlepszy komfort kierowcy w połączeniu z łatwością obsługi. Kabina C 401 jest przestronna, zapewnia szerokie pole widzenia, łatwą obsługę oraz komfort dzięki gamie funkcji standardowych oraz wyposażenia opcjonalnego: Pneumatycznie zawieszone z regulacją siedzenie kierowcy (zawiera podparcie dla odcinka lędźwiowego kręgosłupa). Istnieje możliwość ewentualnego podgrzewania siedzenia. Wykonana z miękkiego materiału, teleskopowa kierownica z regulacją kata nachylenia. Wspomaganie kierownicy Zintegrowana opcja klimatyzacji Ogrzewana kabina W kabinie radio i odtwarzacz MP3 Wszechstronny system hamulcowy (tarcze na przód I tył oraz hydrauliczny hamulec ręczny) Trzeci fotel dla pasażera (umożliwiający transport członków załogi) Komfortowe zawieszenie Podgrzewana oraz przyciemniana przednia szyba Funkcja możliwości pełnego zaprogramowania pracy maszyny zmniejsza wysiłek operatora Przezroczyste, szklane panele podłogowe, zwiększające widoczność JVM system wyświetla informację na temat aktualnie uruchomionych funkcji zamiatarki. Dodatkowo wyświetla takie parametry jak: prędkość obrotową silnika i temperaturę, motogodziny oraz komunikaty związane z diagnostyką maszyny. Diagnoza zaistniałych usterek jest możliwa z panelu JVM, wraz z opcjonalnie wbudowanym lusterkiem kamery, gdyż operator bez lusterka, nie byłby w stanie koordynować pracy zamiatarki w trakcie cofania. Innowacyjny system zapewnia najbardziej efektywne wykorzystanie mocy silnika w celu znacznego ograniczenia zużycia paliwa i kosztów stałych związanych z samą eksploatacją zamiatarki. Panel sterowania umożliwia operatorom za pomocą jednego miejsca, koordynować wszystkie funkcje maszyny. Wszystko to za pomocą jednego, dużego guzika na klawiaturze. Przycisk ten jest łatwy w obsłudze, nawet w rękawiczkach. Zbiornik na zmiotki jest wykonany ze stali nierdzewnej Posiada duży wentylator, zabezpieczony sitem. Dzięki tak innowacyjnemu rozwiązaniu możliwy jest maksymalny przepływ powietrza. 3

4 Wydajność i produktywność C 401 została zaprojektowana i zbudowana według najbardziej rygorystycznych norm dotyczących ochrony środowiska. Spełnianie tych norm jest kluczowym obowiązkiem dla wszystkich firm komunalnych. Duża moc ssania wyróżnia produkty Johsnton C 401 na rynku. Ładowność zamiatarki to od kg do nawet kg. DMC pojazdu to w zależności od opcji waha się w granicach kg do kg. Parametry te, w połączeniu z opatentowanym systemem skrętu na 4 koła (w standardzie), zapewniają możliwość elastyczności zakresu pracy. Zastosowane rozwiązania techniczne pozwalają na wykorzystanie maszyny do pracy w ciężkich warunkach przemysłowych oraz na zatłoczonych ulicach. C 401 idealnie sprawdza się w centrum miast. Wysunięte przed kabinę, przednie szczotki mogą uzyskać dostęp do trudnodostępnych miejsc, natomiast panel kontrolny pozwala na ciągłą obserwację pracy szczotek i dysz, co sprawia, że C 401 mimo większych rozmiarów, sprawdza się podobnie jak zamiatarki kompaktowe, w wielkich centrach miast. Zbiornik na zmiotki o pojemności 4,1 m 3 wraz z opcjonalnym systemem recyrkulacji wody, pozwala na zminimalizowanie liczby postojów, związanych z koniecznością ponownego tankowania wody. Rozwiązanie to pozwala na zwiększenie wydajności maszyny, przy jednoczesnym zmniejszeniu kosztów eksploatacji. Wyjątkowo nisko osadzone przednie szczotki pozwalają na bezproblemowe zamiatanie narożników ulic. Dodatkowo, funkcja wsteczna pozwala na jednoczesną pracę obu szczotek, co warunkuje usuwanie zanieczyszczeń w łatwy sposób, bez konieczności zastosowania trzeciej szczotki czołowej. Dwie przednie szczotki mają największy zasięg pracy, spośród wszystkich 4-metrowych zamiatarek dostępnych na rynku. Dzięki czemu ramię C 401 możemy osiągnąć optymalną szerokość zamiatania 2650 mm. Osiągając nawet 815 mm wysunięcia poza obrys zamiatarki. Niezależna regulacja nacisku szczotki na podłoże wraz ze zmienną prędkością obrotową szczotki (co jest standardem), powoduje że C 401 zmniejsza dzienne zużycie szczotek i pozwala na doczyszczenie miejsc z dużych zabrudzeń. GÓRNE LEWE ZDJĘCIE Opcja z myjką GÓRNY PRAWY NAROŻNIK Opcja hydraulicznej zmiany kąta nachylenia szczotki DOLNY LEWY RÓG Panel kontrolny DOLNY PRAWY RÓG Opcja trzeciej szczotki STRONA SĄSIADUJĄCA Duża szerokość zamiatania 4

5 C 401 posiada bardzo mały promień skrętu wraz z sterowaniem na 4 koła w standardzie. Dzięki tak innowacyjnemu rozwiązaniu możliwe jest osiągniecie promienia skrętu wynoszącego 2950 mm. Dodatkową korzyścią jest zapewnienie dostępu do obszarów, gdzie inne zamiatarki nie zdołałyby rady pracować. Łatwo demontowana trzecia szczotka pozwala na rozszerzenie ramienia pracy i zwiększenia tym samym szerokości pracy maszyny o 30 %, do optymalnej szerokości 3450 mm. Średnica szczotki (1000 mm) umożliwia czyszczenie wszystkich powierzchni. Dodatkowo maszyna może zostać wyposażona w narzędzie do usuwania chwastów oraz w szczotkę zrywającą, która jest idealnym narzędziem do pielęgnacji krawężników, przy których rozrosły się chwasty lub bardzo zabrudzonych powierzchni. Lekka konstrukcja oraz blokada kierownicy zapewnia doskonałą sterowność I zwrotność maszyny, nawet w ciasnych przestrzeniach. C 401 to połączenie wysokiej wydajności z prędkością pracy. Prędkość pracy maszyny wynosi do 16 km/h, natomiast prędkość przejazdowa zamiatarki to 50 km/h. Szerokość zamiatania to 2650 mm. C 401 dzięki swoim innowacyjnym wymiarom, może zastąpić pracę dwóch jednocześnie pracujących mniejszych zamiatarek. Tym samym powoduje obniżenie kosztów operacyjnych. C 401 jest połączeniem wydajności dużej zamiatarki z funkcjonalnością, wielozadaniowością I zwrotnością małej zamiatarki, a to wszystko w jednej maszynie. 5

6 Niewielki wpływ na środowisko Zatrzymanie pyłu Dysze natryskowe zamontowane na listwie, przed szczotkami, pozwalają na precyzyjne rozprowadzenie wody na zamiatanym obszarze. Pozwala to na minimalizację lub całkowite ograniczenie pyłu unoszącego się w trakcie zamiatania. Trzy dysze wodne, sterowane z kabiny są wyposażone w system recyrkulacji wody. Woda bezpośrednio ze zbiornika zamiatarki jest doprowadzana do listwy z dyszami. Dzięki temu wszystkie zanieczyszczenia, pyły i gruz, jest namaczany zanim zostanie zassany do zbiornik na zmiotki. Dzięki systemu zraszania powierzchni zmiatanej, brud po zassaniu do zbiornika opada na dno. Pozwala to za zatrzymanie wewnątrz zbiornika wszystkich cząstek kurzu, bez ich ponownego emitowania do środowiska naturalnego. System recyrkulacji wody pozwala na jej ponowne zbieranie w zbiorniku (po uprzednim wykorzystaniu). Zanieczyszczona woda, ponownie przechodzi przez filtrację na sitach i następnie doprowadzona do ssawy. Rozwiązanie to pozwala na zredukowanie zużycia wody i przestojów w pracy maszyny, które wiążą się z napełnianiem zbiornika na wodę. System zatrzymywania pyłu, zamontowany w C 401, spełnia najwyższe standardy Unii Europejskiej PM10, w zakresie kontroli pyłu. Niski poziom hałas Niski poziom hałasu (70-74dB(A)) przy maksymalnych obrotach zamiatarki, zapewnia komfortowe środowisko pracy przez cały dzień. Dodatkowo możliwe jest wykupienie tzw. pakietu cichego, gdzie wnętrze kabiny jest dodatkowo wygłuszone i wyciszone. 6

7 Koszt użytkowania Koszt zakupu zamiatarki to tylko część kosztów, które należy brać pod uwagę, przy obliczaniu całkowitego kosztu poniesionego przez właściciela. Johnston Sweepers bierze pod uwagę różne czynniki, które zwiększają korzyści z zakupu i użytkowania zamiatarki Johnston C 401. Wyprodukowana w fabryce w Dorking, C 401 daje niższe koszty utrzymania niż zamiatarka podwoziowa. Wymagana jest okresowa konserwacja co 500 godzin pracy. Dzięki temu koszty serwisowania, a co jest z tym związane koszty postojów maszyny, są minimalne. Maszyna została zaprojektowana tak, aby poradzić sobie w trudnych środowiskach pracy. Zbiornik na zmiotki i nieczystości jest wykonany ze stali nierdzewnej , co zapewnia ochronę przed korozją oraz zużyciem. C 401 został zaprojektowany na potrzeby miejskiego zamiatania. Silnik oraz napęd maszyny został także w tym celu dostosowany, co powoduje zmniejszenie zużycie paliwa przy jednoczesnej maksymalizacji wydajności maszyny. Opcja systemu recyrkulacji wody i standardowy 825 litrowy zbiornik na wodę pozwala na wydłużenie czasu pracy, bez konieczności przerw na tankowanie zbiornika wody. Łopatki wentylatora zostały wykonane z materiałów odpornych na ścieranie. Urządzenie dostępne jest z wieloma dodatkowymi opcjami zimowymi, dzięki czemu maszyna może być wielozadaniowa, przez cały rok. Bogaty pakiet obsługi posprzedażowej i serwisu maszyny, zapewniony jest przez serwis stacjonarny w Gdyni i Katowicach oraz prowadzenie serwisu mobilnego na terenie całej Polski, gwarantuje to satysfakcję Klienta, przez cały okres użytkowania zakupionej zamiatarki. GÓRA Oświetlenie robocze DÓŁ Zamianatnie 7

8 Korzyści dodatkowe: Ręczny wąż ssawny o wysokim ciśnieniu i 13 metrowym, samozwijającym się wężu jest bardzo prosty w użytkowaniu. Trzecia szczotka do równoczesnego zamiatania przy krawężniku i chodnika. Opcja wysokiego wysypu- zbiornika na zmiotki montowany jest na platformie, która jest podnoszona na wysokość 1550 mm. Dzięki temu możliwe jest bezpośrednie wysypanie nieczystości ze zbiornika zamiatarki do wysokich kontenerów lub do śmieciarki. Hydrauliczna zmiana położenia kąta szczotki jest dostępna do wszystkich szczotek, aby umożliwić operatorowi dokładne zamiatanie wszystkich miejsc. Wąż do zbierania liści o długości 450 mm, montowany jest na dachu zamiatarki (wąż posiada 360 stopniowy kąt pracy) lub lekki wąż ssawny montowany do boku zbiornika. System kamer montowany jest także z tyłu maszyny, co zapewnia większą możliwość monitorowania pracy pojazdu. Operator z łatwością może sprawdzić, co dzieje się z tyłu maszyny. Przepływ wody Przepływ powietrza GÓRA LEWA Rura do zbierania ŚRODEK LEWO Przepływ wody DÓL LEWO Przepływ powietrza SRODEK PRAWO Zamiatanie trzecią szczotką

9 T l h t GÓRA LEWO Opcja wysokiego wysypu GÓRA PRAWO Codzienna kontrola Niska emisja pyłów i spalin C 401 jest specjalnie zaprojektowana i zbudowana, jako kompaktowa zamiatarka, wyposażona w najnowszy silnik EURO 6. Rozwiązanie to pozwala na skuteczną regulację mocy oraz automatyczną regulację obrotów silnika, dzięki temu możliwe jest najlepsze dostosowanie maszyny w zależności od wykonywanych zdań. Finalnie zastosowanie tych rozwiązań technicznych pozwala na obniżenie kosztów zużycia paliwa oraz obniżenie emisji spalin, emitowanych do środowiska naturalnego. Konfiguracja C 401 OVERALL WIDTH MAX REACH c 2650 OPTIMUM SWEEPING WIDTH 905 MIN 2500 MAX HEIGHT BRUSH 1000 NOZZLE C401TD 002 SUCTION DUCT Specyfikacja C 401 Silnik: FPT (Iveco) NEF 46 ENT VI common rail, bezpośredni wtrysk, diesel, turbodoładowany Długość: 5500 mm (ze szczotkami) Maksymalna prędkość przejazdowa: 50 km/h Szerokość: 1800 mm Szerokość szczotki: 1000 mm Wysokość: 2800 mm Prędkość szczotki: zmienna do 125 obr./min. Masa (bez ładunku): 5500 kg Zdolność do pokonywania wzniesień: 22% przy DMC kg Ładowność: 5000 kg (wersja standard) Pojemność zbiornika na wodę: 825 litrów Ładowność: 4800 kg (opcja z wysokim Wydajność zamiatania: m 2 /h wysypem) DMC: kg (wersja standardowa/ wersja z wysokim wysypem) Całkowita pojemność zbiornika na zmiotki: 4,1 m 3 Opcjonalny system sterowania na 4 koła 9

10 Siedziba Główna: ul. Hutnicza Gdynia tel./fax Marcin Samburski Dyrektor ds. Sprzedaży tel.kom Zapraszamy do kontaktu: Nasi przedstawiciele: Oddział Południe: ul. Dulęby Katowice tel / fax info.katowice@integra.gd.pl Piotr Lewicki Doradca Techniczny ds. Sprzedaży tel.kom p.lewicki@integra.gd.pl Integra- Najlepsze rozwiązanie na miarę największych potrzeb Klienta! Johnston Sweepers Curtis Road, Dorking, Surrey RH4 1XF, UK Tel: +44 (0) Fax: +44 (0) enquiries@johnstonsweepers.com Przez ciągłe udoskonalanie produktów Johsnton Sweepers zastrzega sobie prawo do dokonywania modyfikacji w specyfikacji technicznej produktów, bez wcześniejszej informacji Klienta.
