1 Nowe kombajny John Deere serii W

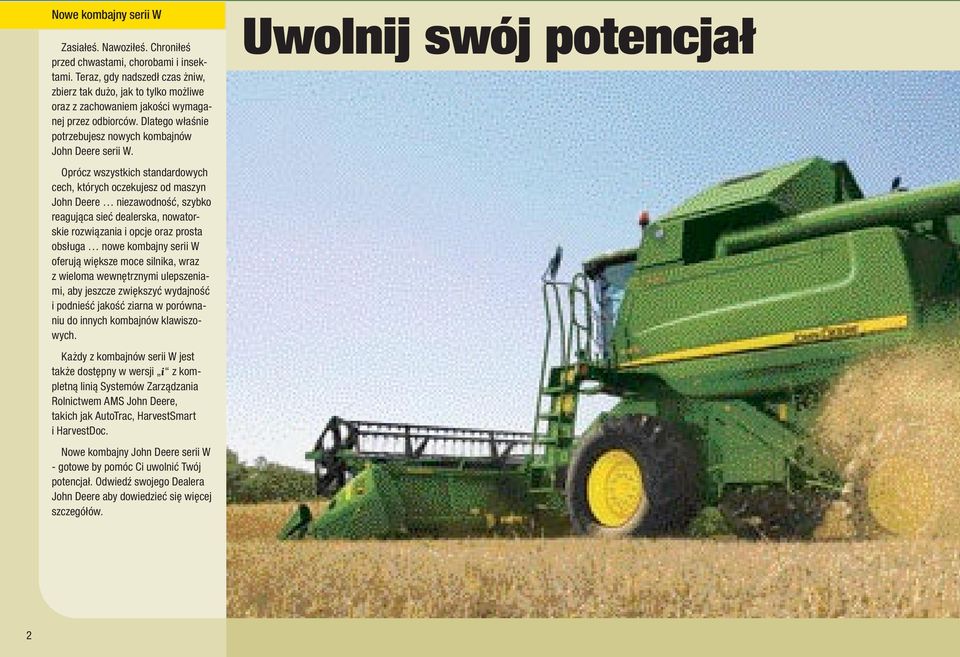

2 Nowe kombajny serii W Zasiałeś. Nawoziłeś. Chroniłeś przed chwastami, chorobami i insektami. Teraz, gdy nadszedł czas żniw, zbierz tak dużo, jak to tylko możliwe oraz z zachowaniem jakości wymaganej przez odbiorców. Dlatego właśnie potrzebujesz nowych kombajnów John Deere serii W. Oprócz wszystkich standardowych cech, których oczekujesz od maszyn John Deere niezawodność, szybko reagująca sieć dealerska, nowatorskie rozwiązania i opcje oraz prosta obsługa nowe kombajny serii W oferują większe moce silnika, wraz z wieloma wewnętrznymi ulepszeniami, aby jeszcze zwiększyć wydajność i podnieść jakość ziarna w porównaniu do innych kombajnów klawiszowych. Każdy z kombajnów serii W jest także dostępny w wersji i z kompletną linią Systemów Zarządzania Rolnictwem AMS John Deere, takich jak AutoTrac, HarvestSmart i HarvestDoc. Nowe kombajny John Deere serii W - gotowe by pomóc Ci uwolnić Twój potencjał. Odwiedź swojego Dealera John Deere aby dowiedzieć się więcej szczegółów. Uwolnij swój potencjał

3 Spis treści Przenośnik 600R/Przystawka do kuk. CornStar 4-5 Zasilanie plonem 6-7 Zalety serii W 8-9 System omłotu Czyszczenie i poziomowanie Hillmaster Napęd, Przepływ ziarna Zagospodarowanie resztek pożniwnych Kabina i elementy sterowania Seria W- i / Systemy AMS 0-21 Obsługa i dane techniczne -23 Wsparcie techniczne 4

4 Zespoły żniwne serii 600R Wybierz jeden z zespołów żniwnych serii 600R dla swojego kombajnu, umożliwiający szybsze i niższe cięcie, które możesz łatwo dostosować do Twoich warunków. Dostępne o szerokości od 4,30 m do 9,15 m, zespoły żniwne serii 600R posiadają wzmocnione elementy, takie jak rewerser 80 KM, pobierający moc bezpośrednio z silnika, w połączeniu z automatycznym rewersem nagarniacza. Płyty z nierdzewnej stali pomagają utrzymać płynny przepływ roślin wprost do nastawnego podajnika ślimakowego, podczas gdy planetarny napęd listwy tnącej nie wywołuje praktycznie żadnych drgań przy cięciu. Dodatkowo, aby szybko rozpocząć każdy dzień, wszystkie zespoły żniwne serii 600R posiadają wygodne szybkozłącze, dla łatwego połączenia elektryki i hydraulik, jak również zabezpieczenia sworznia blokującego. Zwiększ swój potencjał tnąc niżej i szybciej Korzyści systemu John Deere Automatyczna kontrola wysokości cięcia i nacisku na ziemię zapewnia uniwersalność pracy w różnych warunkach. System HeaderTrak automatycznie utrzymuje zadaną wysokość cięcia nawet na nierównościach. Szeroki zakres w wyborze dostępnych szerokości pozwala na idealne dopasowanie do Twojego pola czy dróg. 4

5 Przekładnia planetarna napędu listwy tnącej zapewnia prostoliniowy, pozbawiony wibracji ruch listwy. Zrównoważony napęd sprawia, że cięcie przebiega gładko, minimalizując osypywanie się ziaren. Nie zapychające się osłony listwy nożowej całkowicie osłaniają nożyki, zapewniając czyste cięcie. Większa prędkość i dłuższy skok listwy tnącej podwyższają wydajność. Sekcje listwy tnącej mają zdolność do samo-oczyszczania, a połączenia śrubowe umożliwiają ich łatwą wymianę w polu. 80-konny, elektro-hydraulicznie sterowany napęd zwrotny pobiera moc bezpośrednio z silnika, co zwiększa moment obrotowy i zostaje polepszona dynamika napędu oraz tempo pracy nawet w trudnych warunkach. Dzięki automatycznemu rewerserowi nie ma potrzeby podnoszenia nagarniacza podczas wycofywania przenośnika. Regulacja długości zespołu tnącego. Wybierz jedną z trzech pozycji zespołu tnącego, od 545 do 715 mm, aby zwiększyć wydajność w każdych warunkach; zarówno przy zbiorze roślin o krótkiej suchej słomie jak wysokich i wilgotnych. Płyty ze stali nierdzewnej z przodu przenośnika ślimakowego nigdy nie pokrywają się rdzą. Zapewnia to płynne przechodzenie materiału do podajnika ślimakowego w każdym sezonie. Model Szerokość 614R 4,30 m 616R 4,85 m 618R 5,50 m 620R 6,10 m 622R 6,70 m 625R 7,60 m 630R 9,14 m Wszystkie modele serii 600R mogą być łatwo wymieniane wśród kombajnów serii W-C-T-S lub odpowiadających w seriach 1450 / Dzięki wygodnemu multizłączu szybko podłączysz zespół żniwny. Jedna dźwignia łączy zarówno przewody hydrauliczne jak i elektryczne oraz przesuwa sworznie blokujące. Szybko, łatwo i czysto. Unikalna przystawka do kukurydzy CornStar firmy John Deere umożliwia zbiór z dowolnego kierunku jazdy, a redukcja drgań podczas jej pracy pozwala zwiększyć prędkość zbioru przy mniejszych stratach ziarna. Przystawki składają się do szerokości 3,2 m podczas transportu i są dostępne w modelach 6 i 8 rzędowych. Składane rozdzielacze łanu. Do transportu wystarczy złożyć rozdzielacze do wewnątrz zespołu żniwnego nie ma potrzeby ich zdejmowania przed wjazdem na drogę i szukania sposobu ich transportowania. Chowane palce znajdują się na całej długości przenośnika ślimakowego i zapewniają równomierne zasilanie, zwiększając wydajności. Palce ślimaka posiadają specjalną konstrukcję blokującą palec w razie złamania, uniemozliwiając przedostanie się go do przenośnika pochyłego. Mocny podajnik ślimakowy o średnicy 660 mm zwiększa wydajność układu. Dodatkowo występują cztery możliwości regulacji (w górę/w dół oraz do przodu/do tyłu) dla zapewnienia wyrównanego, o zwiększonym natężeniu przepływu materiału. Zyskujesz lepsze zasilanie w trudnych warunkach. 5

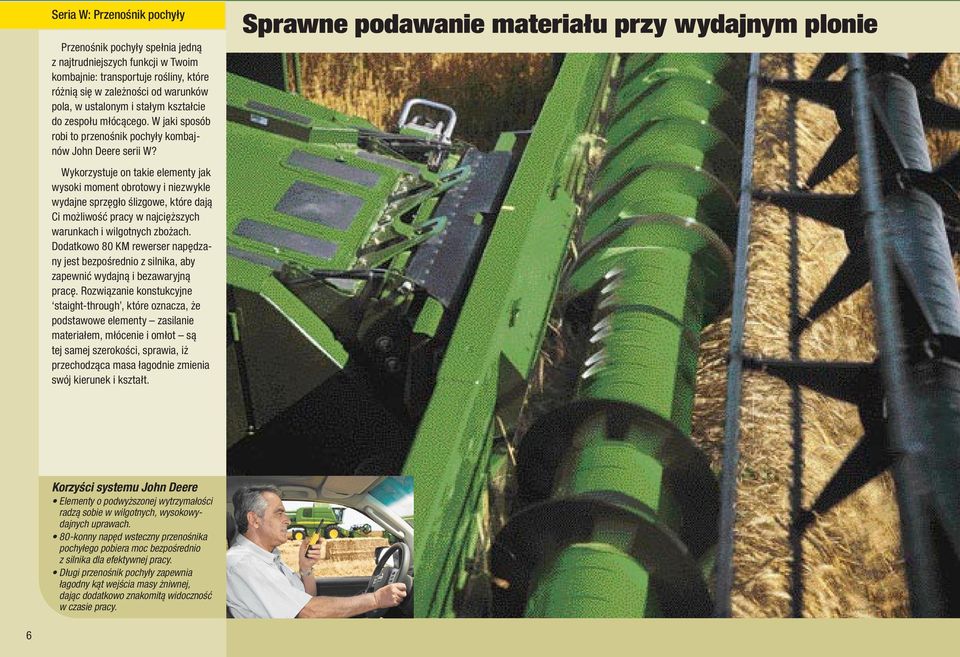

6 Seria W: Przenośnik pochyły Przenośnik pochyły spełnia jedną z najtrudniejszych funkcji w Twoim kombajnie: transportuje rośliny, które różnią się w zależności od warunków pola, w ustalonym i stałym kształcie do zespołu młócącego. W jaki sposób robi to przenośnik pochyły kombajnów John Deere serii W? Wykorzystuje on takie elementy jak wysoki moment obrotowy i niezwykle wydajne sprzęgło ślizgowe, które dają Ci możliwość pracy w najcięższych warunkach i wilgotnych zbożach. Dodatkowo 80 KM rewerser napędzany jest bezpośrednio z silnika, aby zapewnić wydajną i bezawaryjną pracę. Rozwiązanie konstukcyjne staight-through, które oznacza, że podstawowe elementy zasilanie materiałem, młócenie i omłot są tej samej szerokości, sprawia, iż przechodząca masa łagodnie zmienia swój kierunek i kształt. Sprawne podawanie materiału przy wydajnym plonie Korzyści systemu John Deere Elementy o podwyższonej wytrzymałości radzą sobie w wilgotnych, wysokowydajnych uprawach. 80-konny napęd wsteczny przenośnika pochyłego pobiera moc bezpośrednio z silnika dla efektywnej pracy. Długi przenośnik pochyły zapewnia łagodny kąt wejścia masy żniwnej, dając dodatkowo znakomitą widoczność w czasie pracy. 6

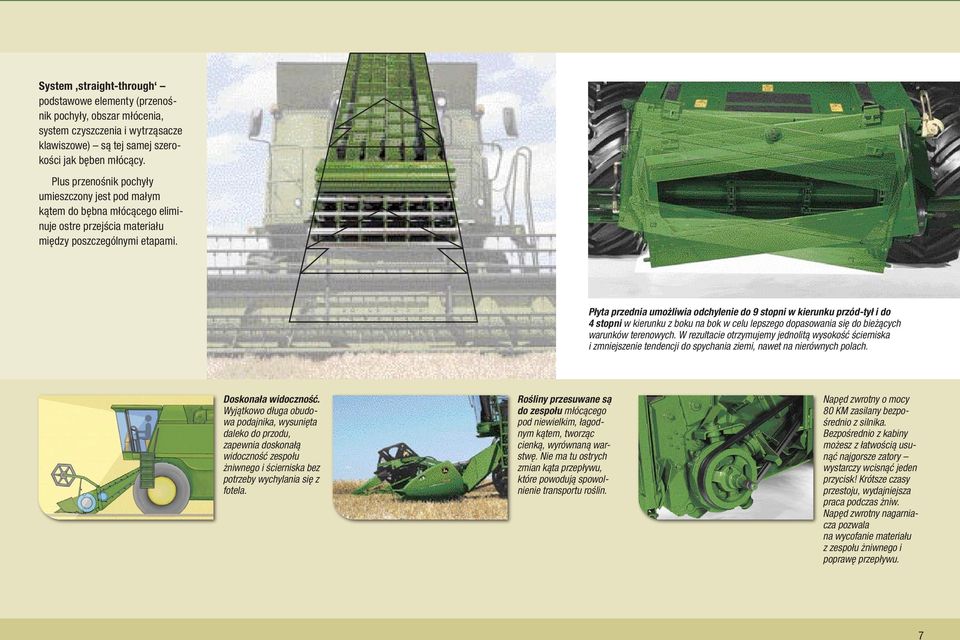

7 System straight-through podstawowe elementy (przenośnik pochyły, obszar młócenia, system czyszczenia i wytrząsacze klawiszowe) są tej samej szerokości jak bęben młócący. Plus przenośnik pochyły umieszczony jest pod małym kątem do bębna młócącego eliminuje ostre przejścia materiału między poszczególnymi etapami. Płyta przednia umożliwia odchylenie do 9 stopni w kierunku przód-tył i do 4 stopni w kierunku z boku na bok w celu lepszego dopasowania się do bieżących warunków terenowych. W rezultacie otrzymujemy jednolitą wysokość ścierniska i zmniejszenie tendencji do spychania ziemi, nawet na nierównych polach. Doskonała widoczność. Wyjątkowo długa obudowa podajnika, wysunięta daleko do przodu, zapewnia doskonałą widoczność zespołu żniwnego i ścierniska bez potrzeby wychylania się z fotela. Rośliny przesuwane są do zespołu młócącego pod niewielkim, łagodnym kątem, tworząc cienką, wyrównaną warstwę. Nie ma tu ostrych zmian kąta przepływu, które powodują spowolnienie transportu roślin. Napęd zwrotny o mocy 80 KM zasilany bezpośrednio z silnika. Bezpośrednio z kabiny możesz z łatwością usunąć najgorsze zatory wystarczy wcisnąć jeden przycisk! Krótsze czasy przestoju, wydajniejsza praca podczas żniw. Napęd zwrotny nagarniacza pozwala na wycofanie materiału z zespołu żniwnego i poprawę przepływu. 7

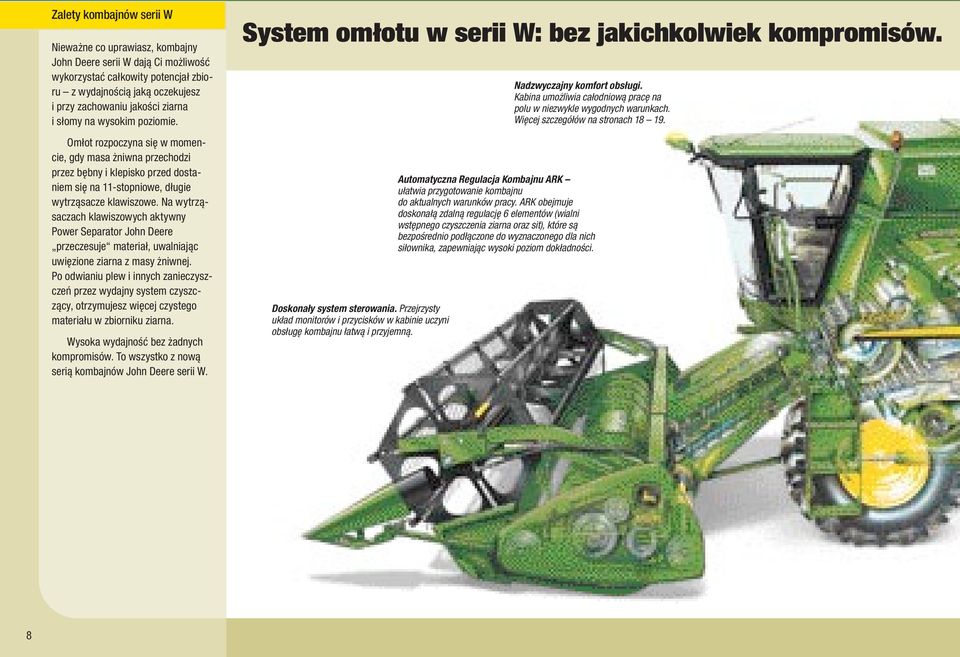

8 Zalety kombajnów serii W Nieważne co uprawiasz, kombajny John Deere serii W dają Ci możliwość wykorzystać całkowity potencjał zbioru z wydajnością jaką oczekujesz i przy zachowaniu jakości ziarna i słomy na wysokim poziomie. Omłot rozpoczyna się w momencie, gdy masa żniwna przechodzi przez bębny i klepisko przed dostaniem się na 11-stopniowe, długie wytrząsacze klawiszowe. Na wytrząsaczach klawiszowych aktywny Power Separator John Deere przeczesuje materiał, uwalniając uwięzione ziarna z masy żniwnej. Po odwianiu plew i innych zanieczyszczeń przez wydajny system czyszczący, otrzymujesz więcej czystego materiału w zbiorniku ziarna. Wysoka wydajność bez żadnych kompromisów. To wszystko z nową serią kombajnów John Deere serii W. System omłotu w serii W: bez jakichkolwiek kompromisów. Doskonały system sterowania. Przejrzysty układ monitorów i przycisków w kabinie uczyni obsługę kombajnu łatwą i przyjemną. Nadzwyczajny komfort obsługi. Kabina umożliwia całodniową pracę na polu w niezwykle wygodnych warunkach. Więcej szczegółów na stronach Automatyczna Regulacja Kombajnu ARK ułatwia przygotowanie kombajnu do aktualnych warunków pracy. ARK obejmuje doskonałą zdalną regulację 6 elementów (wialni wstępnego czyszczenia ziarna oraz sit), które są bezpośrednio podłączone do wyznaczonego dla nich siłownika, zapewniając wysoki poziom dokładności. 8

9 Elementy technologii serii W Multizłącze z jedną dźwignią zapewnia skuteczne połączenie przewodów elektrycznych jak i hydraulicznych pomiędzy zespołem żniwnym, a kombajnem. Więcej ziarna w zbiorniku. Aktywny PowerSeparator przeczesuje słomę uwalniając ziarna, które w innych maszynach mogłyby pójść na straty. Korzystne warunki odsprzedaży. Kombajny firmy John Deere są dobrze znane z tego, że cena ich odsprzedaży jest wysoka docenisz to przy zakupie nowego oddając stary. Czystsze ziarno. Nowy układ czyszczący ze wstępnym czyszczeniem, w połączeniu z zaawansowaną konstrukcją 11-kaskadowego wytrząsacza klawiszowego i innowacyjnym aktywnym PowerSeparatorem, zapewnia wydajną separację ziarna i wyższą czystość. Niższe zapotrzebowanie mocy. Zaawansowana konstrukcja zespołu młócącego, wyróżniająca się wyjątkowo dużą średnicą bębna, zapewnia dynamiczny omłot. System Automatycznej Regulacji Kombajnu (ARK). System ten umożliwia operatorowi wybór jednej z 16 fabrycznych nastaw kombajnu. Po wybraniu jednej z nich komputer ustawia automatycznie prędkość bębna młócącego i dmuchawy, szczelinę na klepisku oraz reguluje sita. Operator może w każdej chwili zmienić nastawy lub zapisać do pięciu ustawień indywidualnych. Zwiększona moc. Wjedź na strome zbocza, nawet z pełnym zbiornikiem ziarna, dzięki silnikom o większej mocy. Precyzyjny czujnik wilgotności. Teraz szybko otrzymasz dokładne odczyty z czujnika wilgotności, zlokalizowanego w zbiorniku ziarna. W przeciągu kilku chwil od rozpoczęcia koszenia, możesz sprawdzić wilgotność plonu i zadecydować o kontynuowaniu pracy lub nie. System wspomagania kierowania AutoTrac. System bazujący na technice satelitarnej ułatwi Ci automatyczne prowadzenie; Ty musisz kierować tylko na uwrociach i przy przeszkodach. AutoTrac eliminuje problem nakładek wykorzystując pełna szerokość roboczą maszyny. Automatyczna kontrola wydajność HarvestSmart. System HarvestSmart automatycznie dobiera ilość podawanego materiału dla uzyskania najwyższej wydajności lub najniższych strat wybór należy do Ciebie. Połącz systemy HarvestSmart i AutoTrac, a otrzymasz kombajn pracujący praktycznie samodzielnie na najwyższej wydajności każdego dnia. System HeaderTrak mierzy i koryguje ustawioną wysokość koszenia w czasie rzeczywistym, zapewniając stałą wysokość ścierniska na nierównych polach. Zewnętrzne kamery i kolorowy monitor w kabinie (opcja). Kamera z tyłu kombajnu i na rurze wyładowczej, w połączeniu z kolorowym monitorem, dają Ci kontrolę nad zagospodarowaniem resztek pożniwnych i wyładunkiem ziarna. 9

10 System omłotu serii W W jaki sposób kombajny serii W pozwalają na pracę we wszystkich uprawach i każdych warunkach, przy zachowaniu wysokiej jakości ziarna i słomy? Poprzez użycie sprawdzonej technologii omłotu i separacji, w połączeniu z najnowszymi rozwiązaniami. Zacznijmy od wytrząsaczy klawiszowych. Sprawdzony przez lata użytkowania w różnych uprawach system wytrząsaczy klawiszowych zapewnia idealną równowagę pomiędzy wydajnością, a jakością ziarna i słomy. Jednak kombajny John Deere serii W wyposażone są dodatkowo w PowerSeparator w końcowej strefie wytrząsaczy; przeczesuje on i przyspiesza masę, uwalniając uwięzione ziarna. Takie połączenie sprawdzonych systemów zapewnia niezrównane osiągi w najszerszym zakresie upraw i warunkach pracy. Czteroetapowy system omłotu serii W: wydajność i jakość Etap 1 Duży bęben o wysokiej bezwładności oraz długie klepisko można łatwo przystosować do wielu gatunków roślin i różnych warunków. Różnica prędkości masy roślinnej i bębna zapewnia doskonałe efekty wstępnej separacji. Etap 2 Odrzutnik słomy o dużej średnicy stwarza doskonałe warunki przemieszczania materiału i zapewnia dodatkową separację, a drugie klepisko przedłuża obszar omłotu. Klepisko to można dostosować do różnych roślin i warunków. Etap 3 Długie wytrząsacze klawiszowe zapewniają doskonałą separację nawet trudnych do obróbki roślin, wysoką jakość słomy i niższy pobór mocy. Jest to idealne rozwiązanie dla użytkowników o zróżnicowanej produkcji roślinnej. Konstrukcja wkładek umożliwia aktywne pozyskiwanie ziarna. Etap 4 Aktywny Power Separator John Deere wykorzystuje tę samą zasadą działania ciągnięcia i uwalniania, co kombajny seri C. Gdy słoma jest przeciągana nad wykładzinami wytrząsaczy klawiszowych, palce przeczesują warstwę słomy, tworząc w niej szczeliny, przez które ziarno przedostaje się na kosz sitowy. Aktywny Power Separator przeczesując słomę, przyspiesza ją i rozrzedza masę roślinną. Idealne rozwiązanie przy zbiorze ciężkich i zbitych roślin. Korzyści systemu John Deere Znakomita separacja w szerokim zakresie upraw i warunkach pracy. Radzi sobie dobrze w wydajnych i wilgotnych uprawach. Konstrukcja wytrząsaczy klawiszowych i unikalny PowerSeparator to niezrównana wydajność przy wysokiej jakości słomy. Korzyści systemu omłotu serii W: Ziarna są oddzielane na całej długości obszaru separacji Omłot i separacja odbywa się w całym obszarze przepływu roślin (maksymalna wydajność) Doskonała jakość ziarna i słomy Niskie zapotrzebowanie na moc, niższe zużycie paliwa Prosta regulacja, łatwa nastawa maksymalnej wydajności Łatwa zmiana z jednej uprawy na drugą 10

11 Pojedyncza dźwignia umożliwia podniesienie drugiego klepiska dla bardziej intensywnego omłotu lub opuszczenie zespołu, aby mniej oddziaływać na słomę, w przypadku zbioru suchych, łamliwych lub długołodygowych roślin. Płyty kłosownika obsługiwane przy pomocy dźwigni są standardem dla wszystkich opcji klepiska. Standardowy napęd bębna, działa w zakresie prędkości 475 do 1030 obr/min idealny do roślin drobnoziarnistych i kukurydzy o dużej wilgotności. Opcjonalny, dwuzakresowy napęd umożliwia uzyskanie niskich prędkości ( obr/min) dla omłotu roślin gruboziarnistych takich jak sucha kukurydza, groch lub fasola. Zmiana zakresu jest prosta i łatwa. Napęd Posi-Torq odczytuje poprzez układ czujników zapotrzebowanie na moment obrotowy, a następnie przekazuje moc bez poślizgu pasa. Trwałość pasa jest w znacznym stopniu wydłużona. Obroty bębna pozostają stałe. Monitory Automatycznej Regulacji Kombajnu (ARK) umożliwiają przejście od zbioru jednej uprawy do innej lub ustawienie poprawek bezpośrednio z komfortowej kabiny. System ARK jest dostępny dla wszystkich modeli. Chwytacz kamieni zabezpiecza bęben młócący i klepisko przed uszkodzeniem. Opróżnia się łatwo przy pomocy jednej dźwigni. 11

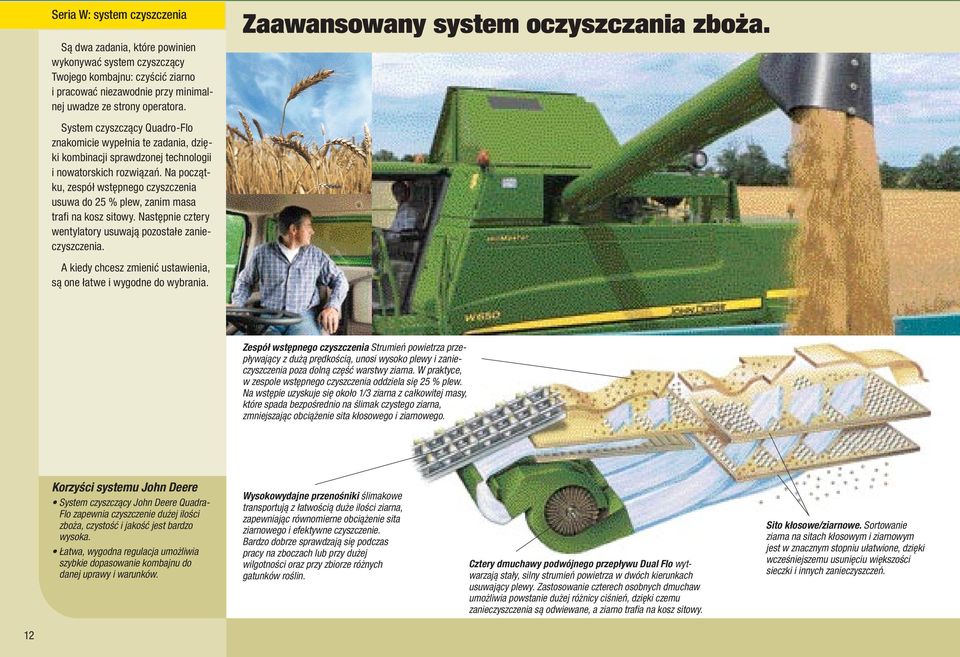

12 Seria W: system czyszczenia Są dwa zadania, które powinien wykonywać system czyszczący Twojego kombajnu: czyścić ziarno i pracować niezawodnie przy minimalnej uwadze ze strony operatora. System czyszczący Quadro-Flo znakomicie wypełnia te zadania, dzięki kombinacji sprawdzonej technologii i nowatorskich rozwiązań. Na początku, zespół wstępnego czyszczenia usuwa do 25 % plew, zanim masa trafi na kosz sitowy. Następnie cztery wentylatory usuwają pozostałe zanieczyszczenia. A kiedy chcesz zmienić ustawienia, są one łatwe i wygodne do wybrania. Zaawansowany system oczyszczania zboża. Zespół wstępnego czyszczenia Strumień powietrza przepływający z dużą prędkością, unosi wysoko plewy i zanieczyszczenia poza dolną część warstwy ziarna. W praktyce, w zespole wstępnego czyszczenia oddziela się 25 % plew. Na wstępie uzyskuje się około 1/3 ziarna z całkowitej masy, które spada bezpośrednio na ślimak czystego ziarna, zmniejszając obciążenie sita kłosowego i ziarnowego. Korzyści systemu John Deere System czyszczący John Deere Quadra- Flo zapewnia czyszczenie dużej ilości zboża, czystość i jakość jest bardzo wysoka. Łatwa, wygodna regulacja umożliwia szybkie dopasowanie kombajnu do danej uprawy i warunków. Wysokowydajne przenośniki ślimakowe transportują z łatwością duże ilości ziarna, zapewniając równomierne obciążenie sita ziarnowego i efektywne czyszczenie. Bardzo dobrze sprawdzają się podczas pracy na zboczach lub przy dużej wilgotności oraz przy zbiorze różnych gatunków roślin. Cztery dmuchawy podwójnego przepływu Dual Flo wytwarzają stały, silny strumień powietrza w dwóch kierunkach usuwający plewy. Zastosowanie czterech osobnych dmuchaw umożliwia powstanie dużej różnicy ciśnień, dzięki czemu zanieczyszczenia są odwiewane, a ziarno trafia na kosz sitowy. Sito kłosowe/ziarnowe. Sortowanie ziarna na sitach kłosowym i ziarnowym jest w znacznym stopniu ułatwione, dzięki wcześniejszemu usunięciu większości sieczki i innych zanieczyszczeń. 12

13 Hillmaster: wydajne żniwa na zboczach pagórków Wzmocnione osie zapewniają doskonałe właściwości trakcyjne nawet przy pełnym zbiorniku ziarna. Ponieważ kabina pozostaje wypoziomowana, nie będziesz musiał przechylać się na fotelu. Możesz skoncentrować się tylko na żniwach, bez zmęczenia i stresu. Równy rozkład masy na dwa przednie koła podnosi przyczepność i bezpieczeństwo. Układ poziomowania na pochyłościach Hillmaster Uzyskaj wydajność na pochyłościach taką jak na płaskim terenie. Hillmaster odczytuje kąt nachylenia terenu i automatycznie poziomuje cały kombajn w zakresie do 15 %. W kombinacji z systemem Slope Master, który utrzymuje wydajność płaskiego terenu na wzniesieniach do 7 %, oraz nowymi silnikami John Deere, Hillmaster umożliwia zbiory na wzniesieniach do 22 % bez utraty wydajności. System HeaderTrak umożliwia uzyskanie stałej wysokości ścierniska, nawet w przypadku nierównego pola. Nie występują żadne podebrania ziemi, nawet gdy kosisz bardzo nisko w wyległym zbożu. Oprócz tego, możesz jechać szybciej w czasie koszenia nawet przy wydajnym plonie. Przy tym możesz z łatwością pracować w nocy i ograniczonej widoczności. Przycisk wznowienia -1- może być zaprogramowany na powrót do wstępnie ustalonej wysokości headera. Idealny dla zbioru rzepaku, słoneczników lub do podnoszenia podajnika na końcu pola. Przycisk wznowienia -2- można stosować do uzyskania nastawionej stałej wysokości cięcia, z użyciem czujników mechanicznych dotykających ziemi. Przycisk wznowienia -3- może być tak zaprogramowany, aby utrzymywać nastawiony nacisk części żniwnej na glebę przy pracy w wyległych uprawach. Monitor systemu HeaderTrak wyświetla przejrzyście informacje dotyczące funkcji zespołu żniwnego: aktywny przycisk powrotu, tryb działania HeaderTrak, wysokość ścierniska lub nacisk na podłoże, przywracanie nastaw nagarniacza i kąt pochylenia hedera. Dwie pary mechanicznych czujników, (po jednej z każdej strony podajnika) stale mierzą wysokość zespołu żniwnego nad ziemią. Ich wysunięta do przodu lokalizacja umożliwia szybką reakcję. Możesz napełnić całkowicie zbiornik ziarna, dlatego zmniejszasz ilość przystanków na rozładunek. Dodatkowo, gdy kabina pozostaje wypoziomowana, nie musisz przechylać się w fotelu. Możesz skoncentrować się tylko na żniwach, bez zmęczenia i stresu. Korzyści systemu John Deere Hillmaster automatycznie poziomuje cały kombajn w zakresie 15 % dla uzyskania wysokiej wydajność. W kombinacji ze SlopeMaster można przeprowadzać żniwa na stokach o pochyleniu do 22 % bez utraty wydajności, redukując ilość przystanków na rozładunek i straty ziarna. 13

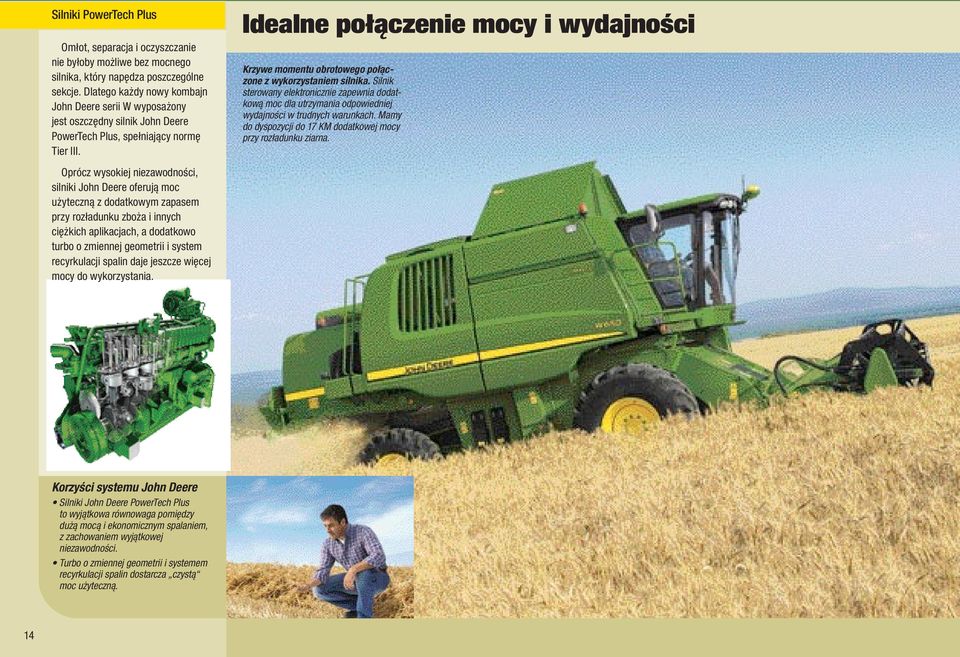

14 Silniki PowerTech Plus Omłot, separacja i oczyszczanie nie byłoby możliwe bez mocnego silnika, który napędza poszczególne sekcje. Dlatego każdy nowy kombajn John Deere serii W wyposażony jest oszczędny silnik John Deere PowerTech Plus, spełniający normę Tier III. Oprócz wysokiej niezawodności, silniki John Deere oferują moc użyteczną z dodatkowym zapasem przy rozładunku zboża i innych ciężkich aplikacjach, a dodatkowo turbo o zmiennej geometrii i system recyrkulacji spalin daje jeszcze więcej mocy do wykorzystania. Idealne połączenie mocy i wydajności Krzywe momentu obrotowego połączone z wykorzystaniem silnika. Silnik sterowany elektronicznie zapewnia dodatkową moc dla utrzymania odpowiedniej wydajności w trudnych warunkach. Mamy do dyspozycji do 17 KM dodatkowej mocy przy rozładunku ziarna. Korzyści systemu John Deere Silniki John Deere PowerTech Plus to wyjątkowa równowaga pomiędzy dużą mocą i ekonomicznym spalaniem, z zachowaniem wyjątkowej niezawodności. Turbo o zmiennej geometrii i systemem recyrkulacji spalin dostarcza czystą moc użyteczną. 14

15 Kamery i kolorowy monitor (opcja) montowany w kabinie umożliwiają obserwowanie rozładunku, a kamera z tyłu ułatwia obserwację szerokości rozrzutu resztek pożniwnych. Model ZBIORNIK ZIARNA MOC UŻYT- KOWA KM POJEMNOŚĆ ZBIORNIKA PALIWA W l l W l l W l l W / l l Silniki John Deere dają zapas momentu obrotowego i mocy potrzebnej, gdy obroty silnika spadają poniżej obrotów znamionowych. Wydajność omłotu pozostaje na stałym poziomie niezależnie od stopnia napełnienia zbiornika ziarna oraz podczas pracy na pochyłościach. Bardzo precyzyjne czujniki wilgotności umieszczone są w zbiorniku ziarna, dla szybszego i dokładniejszego odczytu. Zawieszony na zawiasach, bardzo wydajny podajnik śrubowy jest dołączony do pokryw zbiornika ziarna. Wpływa on na mniejszą wysokość kombajnu oraz ułatwia transport i garażowanie. Pokrywy zbiornika ziarna otwierane są z fotela kierowcy. 15

16 Seria W: Zagospodarowanie Resztek Pożniwnych Nieważne, czy zależy Ci na równomiernie posiekanej i rozrzuconej słomie, czy na idealnym pokosie nowe kombajny John Deere serii W oferują dostosowany do Twoich potrzeb system zarządzania resztkami pożniwnymi. Nasz standardowy rozdrabniacz rozrzuca równą warstwę słomy i plew, nawet przy szerokich zespołach żniwnych. Dwu-talerzowy rozrzutnik plew pozwala zmieniać kierunek rozrzutu z kabiny, aby kompensować silny wiatr lub pochyłości terenu. Jeśli potrzebujesz więcej opcji, wybierz wersję Premium, za pomocą której możesz łączyć plewy i słomę lub odrzucać plewy na boki, a ze słomy formować pokos. Niezależnie, jaki system wybierzesz, doświadczysz łatwości obsługi i niezawodnej pracy. Wybierz sposób zagospodarowania słomy Sterowane elektrycznie podczas jazdy (z kabiny) łopatki deflektora, kompensują działanie wiatru i pracy na zboczach tak, aby resztki zostały rozrzucone po lewej lub prawej stronie maszyny. Kompensacja działania wiatru: ponad 50 % słomy kierowane są na jedną stronę Korzyści systemu John Deere Różnorodność systemów zagospodarowania resztek pożniwnych pozwala Ci wybrać to, czego potrzebujesz: siekanie, rozrzucanie lub tworzenie pokosu. Z rozrzutnikiem Premium, możesz łączyć plewy ze słomą lub rozrzucać je, a ze słomy formować pokos. Teraz można rozrzucać plewy, a także słomę przy pomocy tego samego rozdrabniacza. Plewy kierowane są do rozdrabniacza słomy i równomiernie rozrzucane razem ze słomą. Na polu nie ma żadnych kęp tylko równomiernie rozłożona warstwa resztek. Wybierz dwu-talerzowy rozrzutnik plew, aby równomiernie rozrzucić plewy na całej szerokości zespołu żniwnego. Gdyby wiatr lub pochylenie stoku miało wpływ na działanie rozrzutnika, można również rozrzucić plewy na wybraną stronę maszyny z użyciem rozdrabniacza. Jedna dźwignia umożliwia ustawienie rozdrabniacza. Nic prostszego. 16

17 Dwu-tarczowy rozrzutnik plew jest wyposażony w osobny napęd hydrauliczny dla uzyskania szerszego, bardziej równomiernego rozrzutu. Układ ten nie wymaga żadnych czynności konserwacyjno-obsługowych. Rozdrabniacz Premium oferuje dwa tryby pracy. Ustaw ręcznie deflektor odpadów słomy za pomocą jednej dźwigni lub wybierz będący w opcji system sterowania elektrycznego (tak jak w rozdrabniaczu Premium). Rozdrabniacz Premium oferuje dwa tryby pracy. Pojedyncza dźwignia pozwala przełączyć rozrzut plew na boki lub w pokosy. Pokosy z plew i słomy. Jest to idealne rozwiązanie dla rolników, którzy zbierają cały materiał razem (na przykład bele do spalenia w elektrowni). Możliwe jest rozrzucanie plew po bokach z równoczesnym gromadzeniem słomy w pokosy. Doskonały dla hodowców belujących słomę. 17

18 Seria W: Kabina i elementy sterowania Spędzasz cały dzień w kabinie swojego kombajnu. Dlatego wyposażyliśmy ją w opcje, które zapewnią Ci komfort i wygodę pracy nawet w najtrudniejszych warunkach. Na początek, ogromna powierzchnia szyb daje Ci nieograniczoną widoczność do przodu i na boki maszyny, a dodatkowe kamery (opcja) zapewniają widoczność do tyłu i na wyładunek zboża. Wyświetlacz na słupku bocznym dostarcza wszystkich niezbędnych informacji do kontroli poprawności pracy kombajnu. Różnorodność ustawień pozwala łatwo dopasować kabinę do Twoich wymagań. Komfort. Wygoda. Kontrola. Wszystko od John Deere. Kamery zewnętrzne i monitor w kabinie (opcja) umożliwiają obserwowanie rozładunku jak i tyłu kombajnu. Automatyczna kontrola temperatury ClimaTrak umożliwia nastawienie żądanej temperatury i automatycznie ją utrzymuje. Ponad 5,2 m² powierzchni szkła w kabinie zapewnia szeroki, niczym niezakłócony widok w przód i na podajnik pochyły, zespół żniwny, ściernisko oraz na boki kombajnu. Przechylno-teleskopową kolumnę kierowniczą (standard) można idealnie dopasować do swojego wzrostu i przyzwyczajeń. Korzyści systemu John Deere Duża, luksusowa kabina zapewnia komfort najwyższej klasy, doskonałą widoczność i łatwą obsługę. Proste, logicznie rozmieszczone wskaźniki ułatwiają przeszkolenie nowych operatorów i uzyskiwania jak najlepszych rezultatów. Wielofunkcyjny sterownik główny zawiera najczęściej używane funkcje w zasięgu ręki, co zmniejsza zmęczenie. Specjalny fotel instruktora stanowi wygodne miejsce przy szkoleniu nowych operatorów. Siedzisko można złożyć i przekształcić w biuro polowe z miejscem na komputer. Wygodne, ergonomiczne siedzenie dla operatora może być regulowane na cztery sposoby tak, żeby idealnie pasowało do kierowcy. Regulacja okolicy lędźwiowej zapewni Ci najlepsze oparcie dla pleców. 18

19 Przyciski wznowienia zespołu żniwnego umożliwiają szybką zmianę pomiędzy trzema wstępnie nastawionymi trybami cięcia zboża w czasie jazdy. Dwa duże, 4-pozycyjne przełączniki zapewniają stałą i łatwą kontrolę części żniwnej i nagarniacza. Przełącznik po prawej stronie steruje podnoszeniem i opuszczaniem części żniwnej oraz jej pochyleniem poprzecznym. Przełącznik po lewej stronie steruje ruchem nagarniacza w dół, w górę, do tyłu lub do przodu. Ten 5-położeniowy przełącznik steruje wychylaniem ślimaka wyładowczego. Blokady umożliwią ręczne ustalenie położenia ślimaka lub automatyczne ustawienie w skrajnych położeniach. Funkcja szybkiego zatrzymywania wyłącza zespół żniwny i ślimak wyładunkowy oraz wstrzymuje wychylanie ślimaka. Elementy sterowania są logicznie rozmieszczone, łatwe w użytkowaniu i znajdują się w zasięgu ręki. Miękkodotykowe przełączniki ułatwiają precyzyjną regulację parametrów pracy kombajnu. Przełączniki ręcznego sterowania umożliwiają dokładną regulację obrotów bębna młócącego i dmuchawy oraz szczeliny na klepisku. Możesz przesuwać podłokietnik w górę, w dół, do przodu lub do tyłu. Układ Automatycznej Regulacji Kombajnu (ARK) umożliwia Ci pełną, automatyczną regulację szczeliny na klepisku, obrotów dmuchawy, bębna młócącego i sit. Wyświetlane są zalecane nastawy sita kłosowego i ziarnowego. Możesz używać przycisków na wyświetlaczu (na zdjęciu) lub odpowiednich przycisków na pulpicie sterowniczym CommandARM. ARK zapewnia optymalne osiągi kombajnu od momentu uruchomienia, nawet przy niedoświadczonym operatorze. Wyświetlacz HeaderTrak obrazuje aktualną wysokość zespołu żniwnego w postaci pionowego wykresu słupkowego. Ustawiony tryb powrotu zespołu żniwnego jest wyświetlany w lewym, dolnym rogu. Przycisk znajdujący się po prawej stronie wyświetlacza, pokazuje położenie zespołu żniwnego, jeśli kombajn jest wyposażony w układ poprzecznej regulacji HeaderTrak. Wyświetlacz VisionTrak umożliwia Ci niezależną lub równoczesną kontrolę i regulację parametrów kosza sitowego (pionowe wykresy słupkowe po lewej stronie) i zespołu młócącego (pionowe wykresy słupkowe po prawej stronie). Poziomy wykres słupkowy pokazuje ilość niedomłotów. Masz zapewniony przejrzysty obraz działania kosza sitowego i zespołu młócącego, co pomoże Ci zminimalizować straty ziarna. Tachometr z potrójnym wyświetlaczem umożliwia monitorowanie trzech funkcji równocześnie. Oprócz prędkości jazdy (która zawsze jest pokazywana w górnej linii) można dobrać prędkość obrotową silnika, bębna młócącego, wielkość szczeliny na klepisku i prędkości dmuchawy. Poza tym można wyregulować każdą monitorowaną funkcję kombajnu, jest ona automatycznie wyświetlana w dolnej linii. Podręczna chłodziarka umożliwia przechowanie dwóch 1,5 litrowych butelek i kanapek. Halogenowe lampy lub będące w opcji lampy ksenonowe dają dwa razy więcej światła niż normalne lampy, zapewniając nieograniczoną widoczność w nocy. Boczne światła robocze są przydatne do identyfikacji przeszkód po bokach kombajnu ZANIM skręcisz. Są one bardzo przydatne podczas nawrotu do następnego przejazdu. 19

20 Kombajny serii W i Zwiększ swoją wydajnośc nawet o 23 % *. Nowe kombajny serii W i dostępne są z pakietem inteligentnych, innowacyjnych i zintegrowanych rozwiązań: wspomaganie kierowania AutoTrac, automatyczna kontrola wydajności HarvestSmart i system automatycznego prowadzenia dokumentacji HarvestDoc. System HarvestSmart stale dopasowuje prędkość jazdy kombajnu albo do uzyskania maksymalnej wydajności, albo ustawionego poziomu strat. System AutoTrac używa sygnału z satelitów do kierowania kombajnem, zmniejszając nakładki i gwarantując dokładne trasy przejazdu, zwiększając wydajność Twojego kombajnu. HarvestDoc automatycznie zbiera informacje podczas zbioru, takie jak wydajność i wilgotność, potrzebne przy dalszych analizach. Łącznie możesz zwiększyć Twoją wydajność nawet do 23 % *. *Testy przeprowadzone przy współpracy z Weihenstephan University (2006) dowodzą, że połącznie systemów AutoTrac z HarvestSmart w trybie wydajnościowym poprawia produktywność do 23 % w porównaniu do obsługi ręcznej. Inteligentne korzyści Kombajny serii W i podniosą Twoją wydajność nawet do 23 %. System AutoTrac zmniejsza zmęczenie operatora. System HarvestSmart utrzymuje stały wysoki poziom wydajności. Kombajny serii i maksymalna wydajność Ustawienia systemu HarvestSmart wyświetlane są na monitorze znajdującym się na słupku narożnym. Wyposażając swój kombajn w system monitoringu możesz stworzyć mapy wydajności i wilgotności swoich pól. HarvestDoc umożliwia zgromadzenie informacji o zbiorze i uprawach na karcie PC. Możesz ją zabrać do biura do dalszej obróbki i przygotowania mapy upraw oraz wielkości zbiorów z pól. Dokładnie te informacje, których potrzebujesz do prowadzenia zbiegów zgodnie z dobrą praktyką rolniczą. Wysoce precyzyjny czujnik wilgoci zamontowany w zbiorniku ziarna, bardzo szybko i dokładnie dokonuje pomiaru wilgoci. W przeciągu kilku chwil od rozpoczęcia koszenia, możesz sprawdzić wilgotność plonu i zadecydować o kontynuowaniu pracy lub nie. 20 Inteligentny Innowacyjny Zintegrowany
