1 Distribution Solutions Poland Oferta handlowa wyrobów stalowych Stalowe Centra Serwisowe Składy Regionalne Prefabrykacja Produkcja Firma nagrodzona CERTYFIKATEM WIARYGODNOŚCI BIZNESOWEJ bliżej Klienta

2 bliżej Klienta Słupsk Gdańsk Kuków Folwark Suwałki Olsztyn Piła Białystok Konin Warszawa Wrocław Częstochowa Kielce Wałbrzych Opole centrala Bytom Wysoka Świętochłowice Dąbrowa G. stalowe centrum serwisowe Katowice Kraków produkcja zbrojeń produkcja elementów i konstrukcji produkcja profili i paneli skład regionalny biuro handlowe Rawa Mazowiecka Lublin Starachowice Rzeszów Distribution Solutions Poland Komplementarność lokalizacji i oferty towarowej w części dystrybucyjnej w połączeniu z ofertą produktową i usługową w części przetwórczej zapewnia obecność nowej organizacji w całej Polsce, zwiekszając możliwości składowania i przetwórstwa, jak również poprawiając jakość naszych usług zgodnie z realizacją strategii rozwoju na polskim rynku dystrybucji stali bliżej Klienta. Nowoczesne i prężnie działające centra serwisowe w Bytomiu, Krakowie i Wałbrzychu, zintegrowane z ogólnopolską siecia składów, wraz ze zbrojarniami w Warszawie,Gdańsku i Dąbrowie Górniczej, uzupełniają dotychczasową ofertę i zapewniają większą konkurencyjność i elastyczność.

3 bliżej Klienta Distribution Solutions ArcelorMittal ArcelorMittal z siedzibą w Luksemburgu powstał w 2006 roku w wyniku połączenia dwóch wiodących koncernów stalowych: luksembusko-francusko-hiszpańskiego Arcelor i hinduskiego Mittal Steel. Dzięki połączeniu powstał efekt synergii w obszarach technicznym, produkcyjnym i handlowym. ArcelorMittal jest największym na świecie koncernem stalowym, w skład którego wchodzi 61 fabryk w 27 krajach świata, przy zatrudnieniu ponad pracowników. Organizacyjnie koncern jest podzielony na cztery kluczowe sektory rynku: wyroby płaskie ze stali węglowej, wyroby długie ze stali węglowej, wyroby ze stali nierdzewnej oraz centra serwisowo-dystrybucyjne. Lokalizacje Distribution Solutions w Europie: Distribution Solutions Distribution Solutions jest częścią koncernu wyspecjalizowaną w rozwiązaniach ze stali, udostępniając cały zakres produkcyjny ArcelorMittal. Nasza działalność biznesowa tworzy pomost między produkcją a rynkiem utrzymujemy więzi z różnymi jednostkami Grupy, wytwarzającymi wyroby płaskie i długie. Distribution Solutions Poland, spółka koncernu ArcelorMittal, jest kluczowym partnerem dla Klientów lokalnych oraz przedsiębiorstw międzynarodowych w zakresie kompletnej oferty wyrobów stalowych wraz z usługami składowania, przetwórstwa, logistyki, dostaw i montażu. Na terenie Polski działamy w wielu lokalizacjach usytuowanych dogodnie ze względu na obsługę Klientów. Firma nagrodzona CERTYFIKATEM WIARYGODNOŚCI BIZNESOWEJ

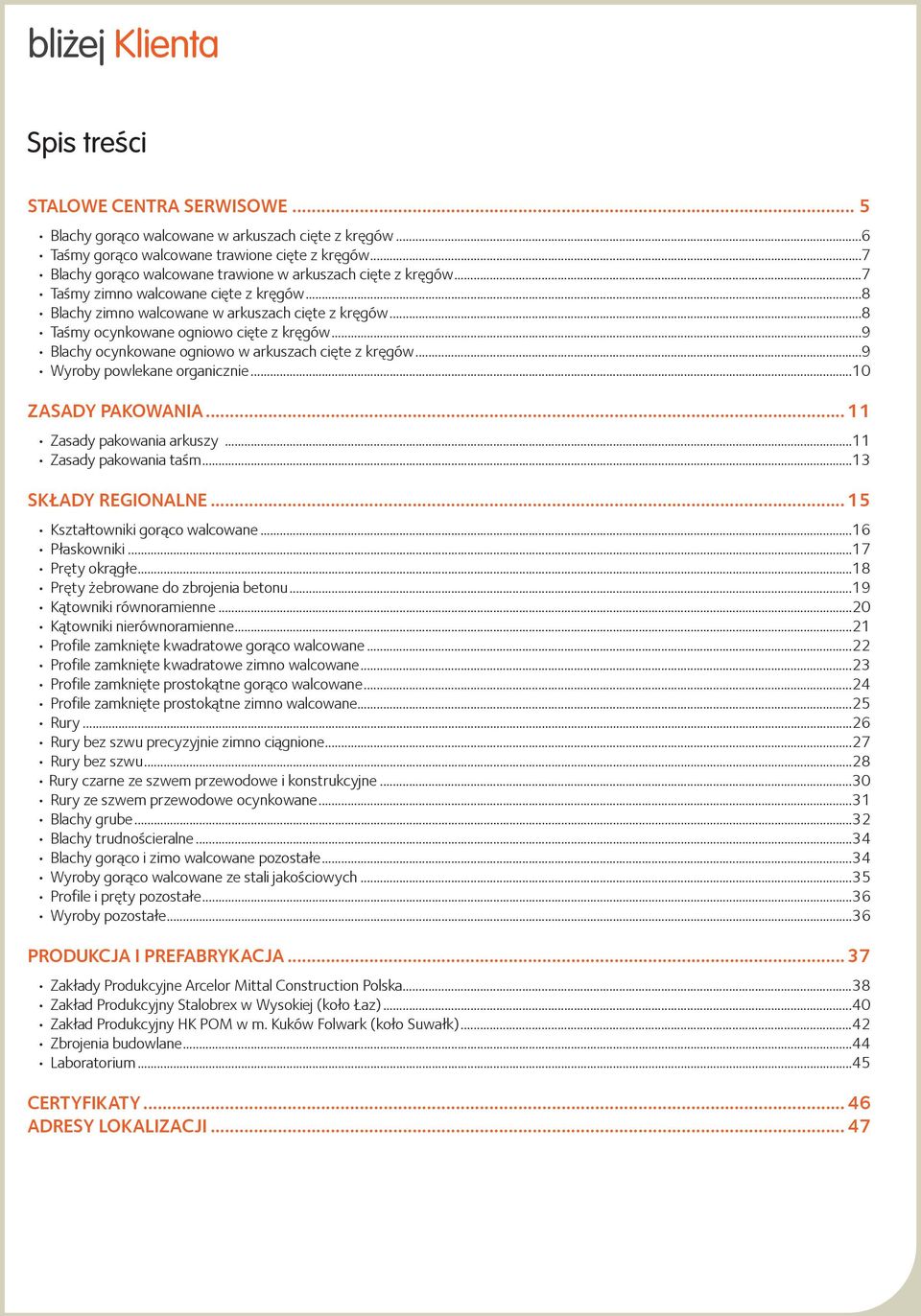

4 bliżej Klienta Spis treści STALOWE CENTRA SERWISOWE... 5 Blachy gorąco walcowane w arkuszach cięte z kręgów...6 Taśmy gorąco walcowane trawione cięte z kręgów...7 Blachy gorąco walcowane trawione w arkuszach cięte z kręgów...7 Taśmy zimno walcowane cięte z kręgów...8 Blachy zimno walcowane w arkuszach cięte z kręgów...8 Taśmy ocynkowane ogniowo cięte z kręgów...9 Blachy ocynkowane ogniowo w arkuszach cięte z kręgów...9 Wyroby powlekane organicznie...10 ZASADY PAKOWANIA...11 Zasady pakowania arkuszy...11 Zasady pakowania taśm...13 SKŁADY REGIONALNE...15 Kształtowniki gorąco walcowane...16 Płaskowniki...17 Pręty okrągłe...18 Pręty żebrowane do zbrojenia betonu...19 Kątowniki równoramienne...20 Kątowniki nierównoramienne...21 Profile zamknięte kwadratowe gorąco walcowane...22 Profile zamknięte kwadratowe zimno walcowane...23 Profile zamknięte prostokątne gorąco walcowane...24 Profile zamknięte prostokątne zimno walcowane...25 Rury...26 Rury bez szwu precyzyjnie zimno ciągnione...27 Rury bez szwu...28 Rury czarne ze szwem przewodowe i konstrukcyjne...30 Rury ze szwem przewodowe ocynkowane...31 Blachy grube...32 Blachy trudnościeralne...34 Blachy gorąco i zimo walcowane pozostałe...34 Wyroby gorąco walcowane ze stali jakościowych...35 Profile i pręty pozostałe...36 Wyroby pozostałe...36 PRODUKCJA I PREFABRYKACJA...37 Zakłady Produkcyjne Arcelor Mittal Construction Polska...38 Zakład Produkcyjny Stalobrex w Wysokiej (koło Łaz)...40 Zakład Produkcyjny HK POM w m. Kuków Folwark (koło Suwałk)...42 Zbrojenia budowlane...44 Laboratorium...45 Certyfikaty Adresy lokalizacji... 47

5 bliżej Klienta Stalowe Centra Serwisowe Przetwarzanie Podstawową działalnością Distribution Solutions Poland jest przetwórstwo wyrobów płaskich, prowadzone w trzech stalowych centrach serwisowych w: Bytomiu, Krakowie i Wałbrzychu. Centra te wyposażone są w urządzenia do cięcia wzdłużnego i poprzecznego oraz do wykrawania. Jakość usług i obsługi Klientów jest wynikiem naszego kilkunastoletniego doświadczenie w branży. Ciągły proces inwestycyjny skutkuje rozbudową naszych zdolności produkcyjnych oraz wprowadzaniem bardziej nowoczesnych rozwiązań technicznych, jak również poprawą jakości i obsługi Klienta. Distribution Solutions Poland oferuje dostawy just-in-time dostosowane do potrzeb Klientów. Nasz dział logistyki koordynuje dostawy produktów samochodami spedytorów i odbiory samochodami własnymi Klientów. Dostawy realizowane są na terenie całej Polski oraz krajów ościennych. Od 2004 roku nasze zakłady posiadają system zapewnienia jakości w oparciu o ISO 9001:2008 potwierdzony certyfikatem przez DNV. Poza tym wszystkie te lokalizacje przeszły w2010 roku pozytywną certyfikację na zgodność z wymaganiami OHSAS 18001:2007. Oprócz tego oddział w Bytomiu wdraża specyfikację techniczną ISO/TS 16949:2009 Oferta stalowych centrów serwisowych prowadzonych przez Distribution Solutions Poland obejmuje: Taśmy stalowe zimno walcowane (czarne, ocynkowane i powlekane) i gorąco walcowane (trawione): grubość taśmy 0,4 4,0 mm szerokość taśmy mm granica plastyczności: do 1000 MPa waga taśmy dla osi poziomej: 7 25 t waga taśmy dla osi pionowej: 3 5 t Arkusze zimno walcowane (czarne, ocynkowane) i gorąco walcowane (trawione): grubość arkuszy: 0,4 3,0 mm szerokość arkuszy bez brzegowania: mm szerokość arkuszy z brzegowaniem: mm długość arkuszy: mm granica plastyczności: do 500 MPa waga paczki: 3 5 t Arkusze gorąco walcowane (czarna nietrawiona i trawiona): grubość arkuszy: 1,5 16 mm szerokość arkuszy: mm długość arkuszy: mm granica plastyczności: do 900 MPa waga paczki: < 5 t Wykroje z blach zimno walcowanych: grubość formatek: 1 3 mm szerokość formatek: mm długość formatek: mm Ogólne Warunki Sprzedaży spółki ArcelorMittal Distribution Solutions Poland sp. z o.o. dostępne są na stronie: 5

6 Blachy gorąco walcowane w arkuszach cięte z kręgów Nazwa produktu Grubość Szerokość Długość arkuszy Max waga paczki Gatunki stali Norma przedmiotowa Norma wymiarowa Stal węglowa do formowania na zimno DD11 DD12 DD13 QStE380TM EN 10111:2008 EN Stal konstrukcyjna niestopowa S235JR S275JR S355J2 EN ,5-16, ton EN10051:1997 Stal niskostopowa o podwyższonej wytrzymałości S355 MC S420 MC S500 MC EN Stal ciśnieniowa i kotłowa S355 NL P235S 16Mo3 P355LN1 P265GH EN 10207:2009 EN n o 1 Golden SAFETY Rule Do pracy będę przychodzić sprawny i w dobrej kondycji

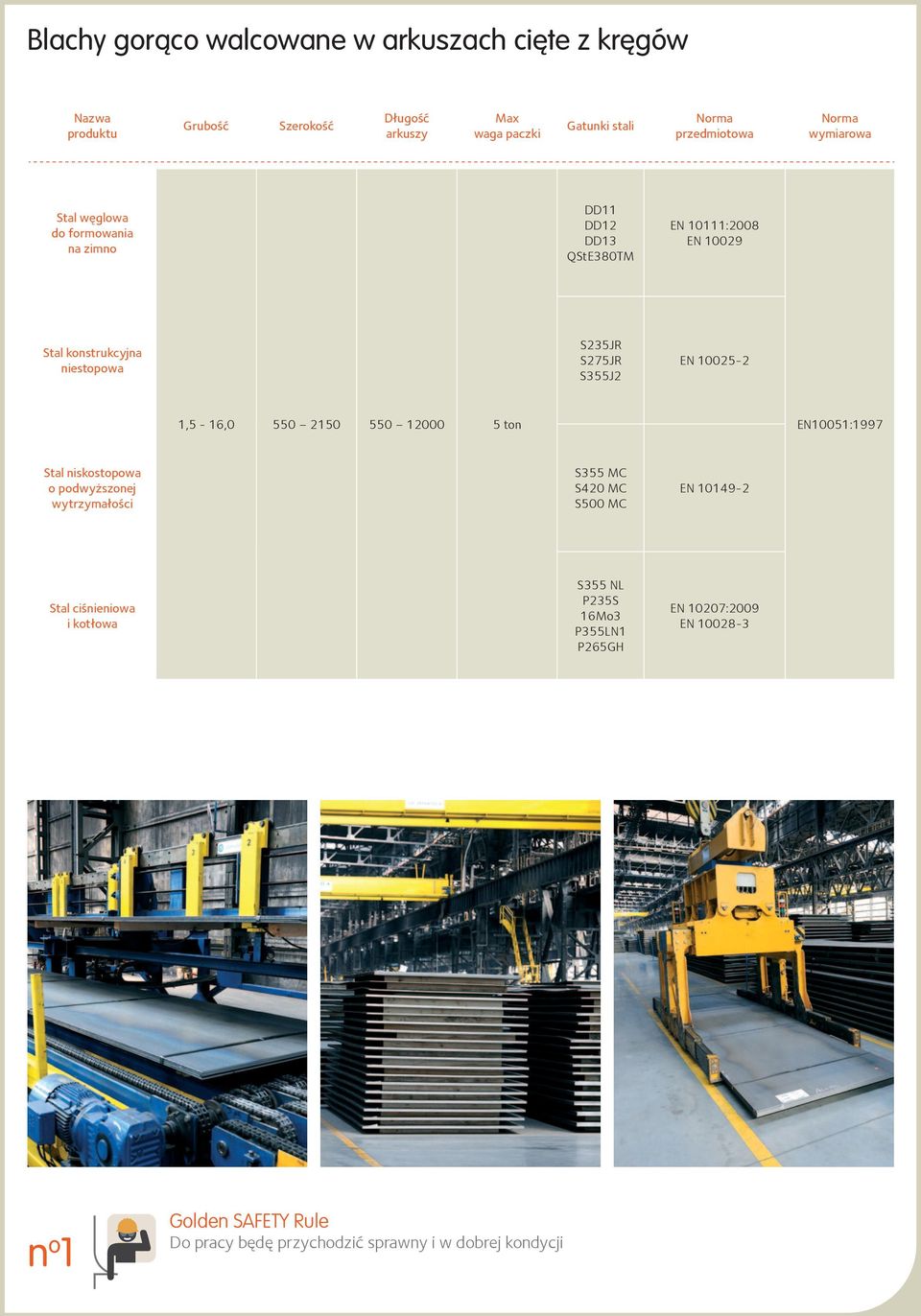

7 Taśmy gorąco walcowane trawione cięte z kręgów Nazwa produktu Grubość Szerokość Średnica wewn. kręgu Średnica Zewn. Gatunki stali Max waga palety Max ciężar kręgu Norma przedmiotowa Norma wymiarowa Stal węglowa wyższej jakości do formowania na zimno DD11 DD12 DD13 DD14 EN 10111:2008 Stal niskostopowa o podwyższonej wytrzymałości 1,5-4, / S315MC S355MC S420MC S500MC 5 ton 30 ton EN :1995 EN10051:1997 Stal na zbiorniki gazowe P245NB P310NB EN10120:2008 Blachy gorąco walcowane trawione w arkuszach cięte z kręgów Nazwa produktu Grubość Szerokość Długość arkuszy Max waga paczki Gatunki stali Norma przedmiotowa Norma wymiarowa Stal węglowa wyższej jakości do formowania na zimno DD11 DD12 DD13 DD14 EN 10111:2008 Stal niskostopowa o podwyższonej wytrzymałości 1,5-4, ton S315MC S355MC S420MC EN :1995 EN10051:1997 Stal na zbiorniki gazowe P245NB P310NB EN10120:2008 Uwagi: - możliwość zaoferowania innych gat. stali gorąco walcowanej znajdujących się w ofercie ArcelorMittal Masa arkusza blachy: 1 m 2 blachy stalowej o grubości 1 mm waży średnio 7,85 kg. powierzchnię arkusza (w m2) mnożymy przez jego grubość (w mm), a następnie przez 7,85 i otrzymujemy wagę arkusza (w kg). 7

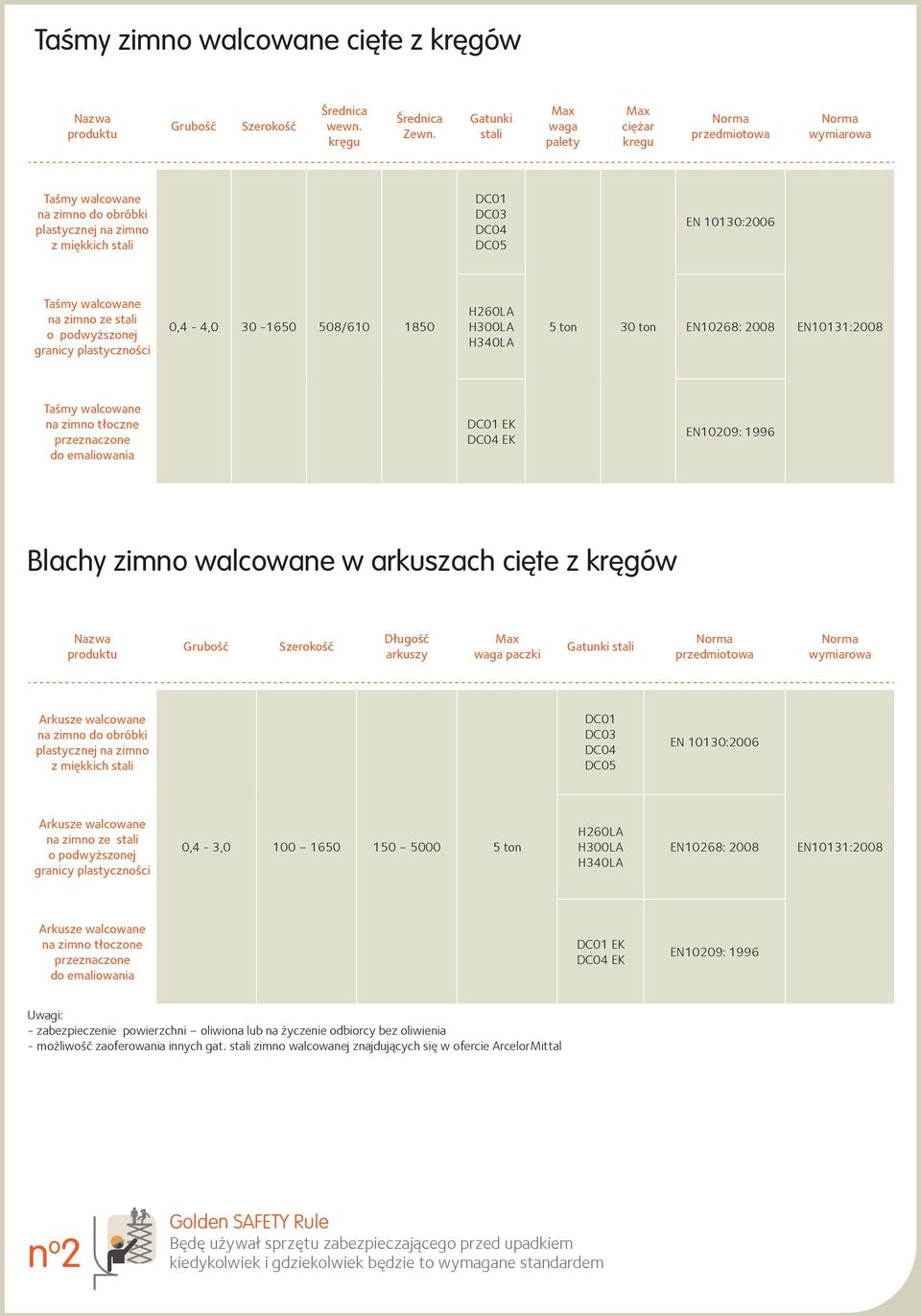

8 Taśmy zimno walcowane cięte z kręgów Nazwa produktu Grubość Szerokość Średnica wewn. kręgu Średnica Zewn. Gatunki stali Max waga palety Max ciężar kregu Norma przedmiotowa Norma wymiarowa Taśmy walcowane na zimno do obróbki plastycznej na zimno z miękkich stali DC01 DC03 DC04 DC05 EN 10130:2006 Taśmy walcowane na zimno ze stali o podwyższonej granicy plastyczności 0,4-4, / H260LA H300LA H340LA 5 ton 30 ton EN10268: 2008 EN10131:2008 Taśmy walcowane na zimno tłoczne przeznaczone do emaliowania DC01 EK DC04 EK EN10209: 1996 Blachy zimno walcowane w arkuszach cięte z kręgów Nazwa produktu Grubość Szerokość Długość arkuszy Max waga paczki Gatunki stali Norma przedmiotowa Norma wymiarowa Arkusze walcowane na zimno do obróbki plastycznej na zimno z miękkich stali DC01 DC03 DC04 DC05 EN 10130:2006 Arkusze walcowane na zimno ze stali o podwyższonej granicy plastyczności 0,4-3, ton H260LA H300LA H340LA EN10268: 2008 EN10131:2008 Arkusze walcowane na zimno tłoczone przeznaczone do emaliowania DC01 EK DC04 EK EN10209: 1996 Uwagi: - zabezpieczenie powierzchni oliwiona lub na życzenie odbiorcy bez oliwienia - możliwość zaoferowania innych gat. stali zimno walcowanej znajdujących się w ofercie ArcelorMittal n o 2 Golden SAFETY Rule Będę używał sprzętu zabezpieczającego przed upadkiem kiedykolwiek i gdziekolwiek będzie to wymagane standardem

9 Taśmy ocynkowane ogniowo cięte z kręgów Nazwa produktu Grubość Szerokość Średnica wewn. kręgu Średnica Zewn. Gatunki stali Max waga palety Max ciężar kregu Norma przedmiotowa Norma wymiarowa Taśmy z blach ocynkowanych ogniowo DX51 DX52 DX53 DX54 0,4-4, / ton 30 ton EN 10346:2009 EN10143:2006 Taśmy ocynkowane ogniowo stale strukturalne S320GD S350GD Blachy ocynkowane ogniowo w arkuszach cięte z kręgów Nazwa produktu Grubość Szerokość Długość arkuszy Max waga paczki Gatunki stali Norma przedmiotowa Norma wymiarowa Arkusze z blach ocynkowanych ogniowo DX51 DX52 DX53 DX54 0,4-3, ton EN 10346:2009 EN10143:2006 Arkusze z blach ocynkowanych ogniowo stale strukturalne S320GD S350GD Uwagi: - pokrycie cynkiem od 100g/m 2 do 275 g/m 2 - możliwość zaoferowania innych gat. stali ocynkowanej ogniowo znajdujących się w ofercie ArcelorMittal - dotyczy również blach powlekanych metalicznie: Alucynk, Aluminiowane, ocynkowane elektrolitycznie - Zabezpieczenie powierzchni C pasywowanie chemiczne O oliwienie SE easyfilm 9

10 Wyroby powlekane organicznie Grubość Szerokość Kolory Max waga palety Max ciężar kregu Norma przedmiotowa Norma wymiarowa G9002 Biało-szary G9010 Biały alpejski G3005 Bordowy średni D6020 Zieleń chromowa D8004 Brązowo-miedziany 0, G8017 Ciemnobrązowy 6 ton 2-6 ton EN10327:2004 EN 10131:2006 EN 10143:2006 D8017 Ciemnobrązowy G8019 Brązowo-szary G3011 Czerwień burgundzka G8004 Brązowo-miedziany G9006 Srebrny Uwagi: - możliwość zaoferowania innych gat. stali gorąco walcowanej znajdujących się w ofercie ArcelorMittal - gatunek stali powlekanej organicznie DX51D+Z225 n o 3 Golden SAFETY Rule Będę przestrzegał procedury izolacji/system lockout podczas pracy z urządzeniami

11 bliżej Klienta Zasady pakowania Zasady pakowania arkuszy C Oddział: Kraków Materiał: blacha gorącowalcowana Powierzchnia: trawiona, nie trawiona, sucha, oliwiona Grubość: 1,5 mm 16 mm A B Długość arkusza [mm] Standardowa ilość poprzecznych belek w zależności od wymiarów.* Grubość pasma [mm] A arkusze ułożone w stos B belka wspierająca - poprzeczne drewniane belki umieszczone pod paczką; wymiary: [szer x wys] 80 mm x 80mm szerokość arkusza długość belki 1000 mm 850 mm 1250 mm 1000 mm 1500 mm 1250 mm 2000 mm 1500 mm C taśma bindująca taśma stalowa; wymiary: 25,4 mm x 0,8 mm; ilość wiązań: 1/belkę. Kod pakowania Ilość belek Długość arkusza Odległość od krawędzi paczki Odległość [mm] Opcje pakowania po dodatkowym uzgodnieniu: * 2 lub 3 podłużne wiązania bednarką * ochronne korytka usytuowane na dolnych i górnych krawędziach paczki HS * opakowanie papierem HS HS HS HS HS * Możliwość zmiany ilości belek i ich odległości od krawędzi po wcześniejszym uzgodnieniu * pakowanie na palecie (zamiast poprzecznych belek) 11

12 Oddział: Kraków Materiał: blacha powlekana (ocynk, alucynk, aluminium) zimnowalcowana Powierzchnia: trawiona, oliwiona Grubość: 0,6 mm 3 mm E C D A arkusze ułożone w stos B paleta a) wzdłużne (górne) belki: długość = długość arkusza; [szer x wys] 80 mm x 80 mm ilość - 4 b) poprzeczne (dolne) belki: długość = szerokość arkusza; [szer x wys] 80 mm x 60 m ilość: 3 dla długości arkuszy do 2499 mm 4 dla długości arkuszy od 2500 mm do 3499 mm 5 dla długości arkuszy od 3500 mm C taśma bindująca taśma plastikowa; wymiary: 19 mm x 1 mm; Oddział: Bytom Materiał: blacha powlekana (ocynk, alucynk, aluminium) zimnowalcowana Powierzchnia: trawiona, oliwiona Grubość: 0,4 mm 3 mm A Krawędziak - wykonany z sosny; o wymiarach 80 x 80 [mm] lub 100 x 80 [mm] (patrz opis: długość); liczba krawędziaków zależna jest od szerokości i długości palety (patrz opis: długość i szerokość). Opcjonalnie górne krawędziaki mogą być obite paskiem tekpolu. B - Podkładka - wykonana z tektury; umieszczana pod każdą spinką, w przypadku jeśli spinka znajduje się na wysokości narożnika, podkładki nie umieszcza się. C - Kątownik - wykonany z blachy stalowej o grubości 0,4-1 [mm] o długości min. 300 [mm]. D - Taśma bindująca - ilość taśm zależy od długości arkusza/ formatki (patrz opis: długość i szerokość). E Spinka F - Długość - w zależności od długości arkusza/formatki paleta posiada: * do 800 [mm] 2 dolne krawędziaki, 2 taśmy bindujące * od 801 [mm] do 2000 [mm] 3 dolne krawędziaki, 3 taśmy bindujące * od 2001 [mm] do 5000 [mm] 4 dolne krawędziaki, 5 taśm bindujących Uwaga: w przypadku jeśli długość arkusza/formatki jest większa od 3500 [mm] górne krawędziaki mają wymiar 100x80 [mm]. G - Szerokość - w zależności od szerokości arkusza/formatki paleta posiada: * do 800 [mm] 2 górne krawędziaki, 2 taśmy bindujące * od 801 [mm] do 1200 [mm] 3 górne krawędziaki, 2 taśmy bindujące A A ilość wiązań poprzecznych: 1/belkę ilość wiązań podłużnych: 2 D folia bezbarwna o grubości od 0,061 mm do 0,1 mm. Paczka chroniona folią z góry i z boku. E kątowniki chroniące górne krawędzie paczki usytuowane pod każdym wiązaniem B G C * od 1201 [mm] do 1600 [mm] 4 górne krawędziaki, 2 taśmy bindujące Uwaga: w przypadku gdy arkusze/formatki maja grubość do 0,8 [mm], zwiększa się ilość górnych krawędziaków: * do 800 [mm] 3 górne krawędziaki * od 801 [mm] do 1200 [mm] 4 górne krawędziaki * od 1201 [mm] do 1600 [mm] 4 górne krawędziaki Kod pakowania Szerokość arkusza/formatki [mm] F D F D F D F D F D F D F D F D F więcej D ZPUE x x2000 ZPUE x x2000 ZPUE x x2500 ZPUE x x3000 ZPUE ,6x2043,6 1243,6x2043,6 B D F E

13 Zasady pakowania taśm Znaczenie kodu pakowania V T 2 4 F C ê ê ê ê ê ê Oś taśmy V pionowa H pozioma Mocowanie do palety/stojaka T tak N nie Ilość taśm obwodowo T taśma klejąca 1 1 taśma 2 2 taśmy 3 3 taśmy Ilość taśm promieniowo 2 2 taśmy 3 3 taśmy 4 4 taśmy Opakowanie zewnętrzne F folia S strech B bez folii Standardowa ilość taśm bindujących obwodowych i promieniowych:* Rodzaj pakowania C standardowe pakowanie wg załącznika S specjalne pakowanie wg załącznika (nr załącznika podany jest w zleceniu produkcyjnym) Grubość taśm Szerokość taśm [mm] [mm] ,40 1,00 2 taśmy spinające promieniowo 1,10 1,60 1 taśma klejąca obwodowo 2 taśmy spinające promieniowo 1,75 2,00 1 taśma obwodowo 2 taśmy promieniowo 2,20 4,00 1 taśma obwodowo 2 taśmy promieniowo 2 taśmy obwodowo 2 taśmy spinające promieniowo 2 taśmy obwodowo 2 taśmy spinające promieniowo 2 taśmy obwodowo 2 taśmy spinające promieniowo 3 taśmy obwodowo 2 taśmy promieniowo Średnica zewnetrzna [mm] strefa niestabilna strefa stabilna Źle Dobrze średnica zewnętrzna = 3 x szerokość taśmy Uwaga: Szerokość taśmy [mm] Maksymalna szerokość taśmy, która może być spakowana w osi pionowej to 670 [mm], maksymalna jej waga to 4 [t], średnica zewnętrzna 1100 [mm]. Większe taśmy dostarczane są transportem specjalnym koleby 13

14 Zasady doboru palet/stojaków Stojaki H a) szerokość taśm do 600 mm - typ stojaka 1000 x 1000, b) szerokość taśm powyżej 601 mm - typ stojaka 1250 x Palety V a) średnica zewnętrzna taśmy do 1000 mm typ palety 1000 x 1000, b) średnica zewnętrzna taśmy od 1001 mm do 1200 mm typ palety 1000 x 1200, c) średnica zewnętrzna taśmy od 1201 mm typ palety 1000 x 1400 Zasady mocowania taśm stalowych do palet/stojaków: a) Taśmy stalowe pakowane w osi pionowej (V) 2 taśmy do palety b) Taśmy stalowe pakowane w osi poziomej (H) 2 taśmy do stojaka A B

15 bliżej Klienta Składy Regionalne Dystrybucja Drugą zasadniczą działalnością Distribution Solutions jest dystrybucja produktów stalowych realizowana poprzez sieć składów handlowych. Nasze składy regionalne znajdują się w: Białymstoku, Częstochowie, Dąbrowie Górniczej, Gdańsku, Gliwicach, Katowicach, Kielcach, Koninie, Krakowie, Lublinie, Olsztynie, Opolu, Pile, Słupsku, Suwałkach, Warszawie, Wrocławiu. Uzupełnieniem sieci składów są biura handlowe w: Łodzi i Rzeszowie. Takie rozmieszczenie pozwala na łatwą obsługę Klientów zlokalizowanych w różnych częściach Polski. Ogólne Warunki Sprzedaży spółki ArcelorMittal Distribution Poland sp. z o.o. dostępne są na stronie: 15

16 Kształtowniki gorąco walcowane Gatunki: S235JR, S275JR, S355J2 wg normy EN 10025: A1:1993 Tolerancja: HEA, HEB, HEM wg normy EN 10034:1993 IPE wg normy EN 10034:1993 IPN wg normy EN 10024:1995 UPN wg normy EN 10279:2000 Powierzchnia: wg normy EN :1991, klasa C, podklasa 1 Atest: 3.1 wg normy To EN Długość: handlowe oraz docięte na wymiar HEA HEB HEM IPE IPN UPN Masa [kg/m] 40 2, , , ,00 5,94 8, ,70 20,40 41,80 8,10 8,34 10, ,90 26,70 52,10 10,40 11,10 13, ,70 33,70 63,20 12,90 14,30 16, ,40 42,60 76,20 15,80 17,90 18, ,50 51,20 88,90 18,80 21,90 22, ,30 61, ,40 26,20 25, ,50 71, ,20 31,10 29, ,30 83, ,70 36,20 33, ,20 93, ,90 37, , , ,90 41, , ,20 54,20 46, , ,00 59, , , , ,10 76, ,00 63, ,30 92,40 71, , , Uwagi: Pozostałe profile produkcji ArcelorMittal (UPE, ceowniki ekonomiczne, HL, HD) dostępne są na indywidualne zamówienie Klienta. n o 4 Golden SAFETY Rule Będę przestrzegał procedur dotyczących przestrzeni ograniczonej zarówno przed wejściem w jej obszar jak i przez cały okres trwania prac w jej obrębie

17 Płaskowniki Wymiary: EU EN 10058:2003 Wąskie Tolerancje: EU Wąskie EU Szerokie Powierzchnia według EN :2004, klasa C, podklasa 1 Gatunki: S235JR, S355J2 Szerokość/ Grubość Masa [kg/m] 20 0,628 0,785 0,942 1,10 1,26 1,57 1,88 2,20 2, ,785 0,981 1,18 1,37 1,57 1,96 2,36 2,75 2,94 3,14 3, ,94 1,18 1,41 1,65 1,88 2,36 2,83 3,30 3,53 3,77 4,24 4, ,10 1,37 1,65 1,92 2,20 2,75 3,30 3,85 4,12 4,40 4,95 5,50 6, ,26 1,57 1,88 2,20 2,51 3,14 3,77 4,40 4,71 5,02 5,65 6,28 7,85 9, ,41 1,77 2,12 2,47 2,83 3,53 4,24 4,95 5,30 5,65 6,36 7,07 8,83 10, ,57 1,96 2,36 2,75 3,14 3,93 4,71 5,50 5,89 6,28 7,07 7,85 9,81 11,80 13, ,73 2,16 2,59 3,02 3,45 4,32 5,18 6,04 6,48 6,91 7,77 8,64 10,80 13,00 15, ,88 2,36 2,83 3,30 3,77 4,71 5,65 6,59 7,07 7,54 8,48 9,42 11,8 14,1 16,5 18,8 65 2,55 3,06 3,57 4,08 5,10 6,12 7,14 7,65 8,16 9,18 10,20 12,80 15,30 17,90 20,40 23, ,75 3,30 3,85 4,40 5,50 6,59 7,69 8,24 8,79 9,89 11,00 13,70 16,50 19,20 22,00 24,70 27, ,14 3,77 4,40 5,02 6,28 7,54 8,79 9,42 10,00 11,30 12,60 15,70 18,80 22,00 25,10 28,30 31,4 90 3,53 4,24 4,95 5,65 7,07 8,48 9,89 10,60 11,30 12,70 14,10 17,70 21,20 24,70 28,30 31,80 35, ,93 4,71 5,50 6,28 7,85 9,42 11,00 11,80 12,60 14,10 15,70 19,60 23,60 27,50 31,40 35, ,91 8,64 10,40 12,10 13,00 13,80 15,50 17,30 21,60 25,90 30,20 34, ,54 9,42 11,30 13,20 14,10 15,10 17,00 18,80 23,60 28, ,16 10,20 12,30 14,30 15,30 16,30 18,40 20,40 25,50 30,60 35,70 40,80 45,90 51,00 62, ,79 11,00 13,20 15,40 16,50 17,60 19,80 22,00 27,50 33,00 38,50 44,00 49,50 55,00 65, ,42 11,80 14,10 16,50 17,70 18,80 21,20 23,60 29,40 35,30 41,20 47,10 53,00 58,90 70, ,10 12,60 15,10 17,60 18,80 20,10 22,60 25,10 31,40 37,70 44,00 50,20 56,50 62,80 75, ,70 13,30 16,00 18,70 20,00 21,40 24,00 26,70 33,40 40,00 46,70 53,40 60,10 66,70 80, ,30 14,10 17,00 19,80 21,20 22,60 25,40 28,30 35, ,60 15,70 18,80 22,00 23,60 25,10 28,30 31,40 39,30 47,10 55,00 62,80 *220 17,30 20,70 25,90 34,50 43,20 51,80 60,40 69,10 *250 19,60 23,60 29,40 39,30 49,10 58,90 68,70 78,50 *300 23,60 28,30 35,30 47,10 58,90 70,70 82,40 94,20 *350 27,50 33,00 41,20 56,00 68,70 82,40 96,20 109,9 *400 31,40 37,70 47,10 62,80 78,50 94,20 109,9 125,6 Szerokość/ Grubość Uwagi: * - na indywidualne zamówienie Klienta 17

18 Pręty okrągłe Wymiary: EN 10060:2003 Tolerancje: EN 10060:2003 Powierzchnia zgodna z EN 10021:1995, klasa A Oznaczenie Waga - G (kg/m) Średnica - d (mm) Oznaczenie Waga - G (kg/m) Średnica - d (mm) R 6* 0,22 6 R 10* 0,62 10 R 12* 0,89 12 R 14* 1,21 14 R 16* 1,58 16 R 18* 2,00 18 R 20* 2,47 20 R 22* 2,98 22 R 22,25* 3,05 22,25 R 23,6* 3,43 23,6 R 24* 3,55 24 R 24,5* 3,70 24,5 R 25* 3,85 25 R 26* 4,17 26 R 26,7* 4,40 26,7 R 27* 4,49 27 R 28* 4,83 28 R 29* 5,19 29 R 29,5* 5,37 29,5 R 29,7* 5,44 29,7 R 30* 5,55 30 R 31* 5,92 31 R 32* 6,31 32 R 34* 7,13 34 R 34,4* 7,30 34,4 R 35* 7,55 35 R 35,7* 7,86 35,7 R 36* 7,99 36 R 37* 8,44 37 R 38* 8,90 38 R 39* 9,38 39 R 39,2* 9,47 39,2 R 40* 9,86 40 R 42* 10,88 42 Uwagi: * - minimalny tonaż i warunki dostawy do uzgodnienia n o 5 Golden SAFETY Rule Będę przestrzegał reguł dotyczących załadunku materiałów i nigdy nie będę stawał pod ładowanym ładunkiem R 44* 11,94 44 R 45* 12,48 45 R 46* 13,05 46 R 47* 13,62 47 R 48* 14,21 48 R 49,2* 14,92 49,2 R 50* 15,41 50 R 51* 16,04 51 R 52* 16,67 52 R 53* 17,32 53 R 54* 17,98 54 R 55* 18,65 55 R 55,8* 19,20 55,8 R 56* 19,33 56 R 57* 20,03 57 R 58* 20,74 58 R 59* 21,46 59 R 60* 22,20 60 R 62* 23,70 62 R 63* 24,47 63 R 65* 26,05 65 R 70* 30,21 70 R 75* 34,68 75 R 80* 39,46 80 R 85* 44,54 85 R 90* 49,94 90 R 95* 55,64 95 R 100* 61, R 105* 67, R 110* 74, R 120* 88, R 130* 104, R 140* R 150* R 160* R 170* R 180* R 190* R 200*

19 Pręty żebrowane do zbrojenia betonu Gatunki Wymiary [mm] Długość [mm] Norma wyrobu BSt500S DIN 488 B500SP PN/H B500NC NS :2005 B500BT SS-ENC NAD:1995 B550B EN 10080:05 Ds/INF 165:09 Charakterystyki gatunków Gatunek Średnica nominalna ds [mm] Granica plastyczności Re [Mpa] Wytrzymałość na rozciąg Re [Mpa] Rm/Re Wydłużenie A10 [%] Wydłużenie Agt [%] Norma BSt500S 8-32 min. 500 min ,08 min. 10 min. 5 DIN 488 B500SP min ,15-1,35 min. 16 min. 8 PN-H-93220:2006 BSt500S B500SP Średnica nominalna ds [mm] Przekrój nominalny A [cm 2 ] Masa nominalna* [kg] Średnica nominalna ds [mm] Przekrój nominalny A [cm 2 ] Masa nominalna* [kg] 8 0,503 0, ,785 0, ,13 0, ,54 1, ,01 1, ,54 2, ,14 2, ,80 2, ,91 3, ,16 4,83 8 0,503 0, ,785 0, ,13 0, ,54 1, ,01 1, ,14 2, ,91 3, ,16 4, ,04 6, ,6 9, ,04 6,31 Uwagi: * masa obliczona na podstawie ciężaru objętościowego stali 7850 kg/m 3 19

20 Kątowniki równoramienne Wymiary: EN :1998 Tolerancje: EN :1994 Powierzchnia według EN :2004, klasa C, podklasa 1 Gatunki: S235JR, S275JR, S355J2 według normy PN-EN :2004 Wymiar/ Grubość Masa [kg/m] 20x20 0,879 1,14 25x25 1,11 1,45 1,78 30x30 1,36 1,78 2,18 35x35 1,60 2,09 2,57 3,04 40x40 1,85 2,42 2,97 3,52 45x45 2,74 3,38 4,0 50x50 3,06 3,77 4,47 5,15 5,82 6,43 55x55 4,18 4,95 6,40 60x60 3,64 4,57 5,42 6,20 7,09 7,84 8,69 65x65 3,95 4,90 5,84 6,83 7,73 8,63 9,42 70x70 5,30 6,31 7,38 8,37 9,32 75x75 5,69 6,78 7,93 8,99 9,96 11,10 80x80 7,25 8,47 9,63 10,66 11,90 14,00 90x90 6,86 8,19 9,50 10,90 12,20 13,34 14,70 15,82 100x100 9,13 10,60 12,20 13,49 15,00 16,32 17,80 110x110 10,09 11,70 13,31 14,90 16,60 18,04 19,70 120x120 12,80 14,57 16,32 18,20 19,90 21,60 23,16 24,83 26,60 130x130 15,82 19,62 21,50 23,50 27,20 140x140 21,19 23,22 25,24 27,40 31,20 150x150 23,00 27,30 31,60 33,80 35,10 160x160 29,01 36,20 38,18 42,67 180x180 43,50 48,60 53,70 200x200 48,50 54,20 59,90 Wymiar/ Grubość Wymiar/ Grubość x250 68,1 71,7 75,6 78,9 82,8 86,4 90,0 93,5 97, x Wymiar/ Grubość n o Golden SAFETY Rule Będę przestrzegał wszystkich przepisów drogowych

21 Kątowniki nierównoramienne Wymiary: EN :1998 Tolerancje: EN :1994 Powierzchnia według EN :2004, klasa C, podklasa 1 Gatunki: S235JR, S275JR, S355J2 według normy PN-EN :2004 Wymiar/ Grubość Masa [kg/m] 30x20 1,11 1,45 1,76 40x20 1,72 1,77 2,16 45x30 1,69 2,25 2,77 3,25 50x30 2,38 2,96 3,48 50x40 2,71 3,35 60x30 3,37 4,03 4,50 6,72 7,49 60x40 3,76 4,46 5,14 7,34 65x50 4,35 5,13 5,07 75x50 4,71 5,60 6,53 8,23 75x55 4,05 6,80 8,56 80x40 4,51 5,41 6,21 7,07 80x65 6,60 8,96 10,70 90x60 6,82 8,96 100x50 5,69 6,85 7,92 8,99 11,20 11,10 100x65 8,77 9,94 11,10 12,30 13,40 100x75 9,32 10,06 11,72 14,03 120x80 12,20 15,00 17,80 20,44 130x65 11,74 14,60 17,30 130x90 16,6 18,04 19,7 22,8 150x75 15,4 17,0 18,6 20,2 150x90 18,2 19,9 21,6 150x100 15,19 19,0 22,5 26,1 160x80 18,06 21,60 24,84 180x90 20,60 24,50 28,13 200x100 23,0 27,3 31,6 Wymiar/ Grubość

22 Profile zamknięte kwadratowe gorąco walcowane Zakres profili zamkniętych kwadratowych Profile zamknięte kwadratowe walcowane na gorąco wg normy PN-EN Gatunki: S235JRH, S275JOH, S355J2H Długości: handlowe L=6 m i 12 m oraz docinane na wymiar Rozmiar w mm 1,50 2,00 3,00 4,00 5,00 6,00 6,30 8,00 10,00 12,50 14,20 16,00 20x20 25x25 30x30 35x35 40x40 45x45 50x50 60x60 70x70 80x80 90x90 100x x x x x x x x x x x x x x400 n o 7 Golden SAFETY Rule Będę przestrzegał reguł bezpieczeństwa kolejowego i będę pozostawał w bezpiecznej odległości od torowiska jeśli nie będą podjęte odpowiednie środki ostrożności

23 Profile zamknięte kwadratowe zimno walcowane Zakres profili zamkniętych kwadratowych Profile zamknięte kwadratowe walcowane na zimno wg normy EN Profile zamknięte kwadratowe wg normy EN Gatunki: S235JRH, S275JOH, S355J2H Długości: handlowe L=6 m i 12 m oraz docinane na wymiar Wymiary w mm Grubość [mm] 0,8 0,9 1,0 1,2 1,5 2,0 2,5 3,0 4,0 5,0 6,0 6,3 7,0 8,0 10,0 12,0 12,5 14,2 16, ,6 101,
