Instrukcja instalacji (Drewno, Universal, 20mm)

Transkrypt

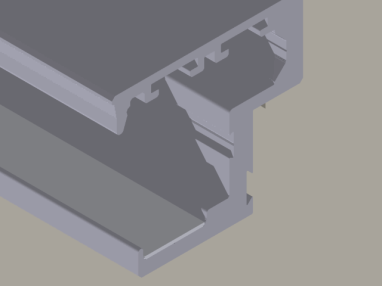

1 1. Montaż ościeżnicy. Ościeżnice zamontować według instrukcji producenta 2. Wykonanie otworów mocujących szynę jezdną. Szynę jezdną umieścić na opasce nadproża w sposób pokazany na rys. 3. Montaż szyny jezdnej do ściany. W zaznaczonych na ścianie punktach, wywiercić otwory 8 mm a następnie wcisnąć kołki rozporowe. Szynę należy przyłożyć do ściany I przykręcić je wkrętami. 4. Akcesoria opcjonalne 5. Akcesoria opcjonalne 1

2 6. Mocowanie profilu do skrzydła. Profil aluminiowy przykręcić do górnej krawędzi skrzydla. Zachowując 3mm marginesy na zaślepki. 7. Przyklejanie taśmy wygłuszającej. Taśmę wkleić w profil aluminiowy zamocowany do skrzydła. Z obu stron zostawić nadmiar po ok. 5-10mm, naddatki należy obciąć. W przeciwnym razie podczaz przesuwania skrzydła będzie powstawał hałas. 8. Montaż rolek jezdnych Rolki wcisnąć w tuleje zaciskowe elementu łańcucha bieżnego. W końcowe tuleje zaciskowe nie wkładać rolek. 9. Łączenie elementów łańcucha bieżnego. Aby połączyć elementy łańcucha bieżnego należy wcisnąć końce łańcucha bieżnego w tulejkę zaciskową poprzedniego elementu. 10. Montaż rolki końcowej. Na końcu łańcucha bieżnego wcisnąć w tuleje zaciskową rolkę jezdną. 2

3 11. Włożenie łańcucha bieżnego Włożyć łańcuch bieżny w prowadnice bierną. 12. Montaż prowadnicy podłogowej. Prowadnice podłogową zamontować zgodnie z rys. 13. Zawieszenie skrzydła. Łańcuch bierny ustawić centralnie w profilu szyny jezdnej, na rolki jezdne założyć skrzydło. 14. Montaż stopera skrzydłowego Stoper z nakrętką i podkładką wsunąć na profil podtrzymująky skrzydło. Guma stopera musi być skierowana w stronę odwrotną do kierunku otwierania skrzydła. W tym momencie jeszcze nie przykręcać stopera na stałe. 15. Montaż kontr stopera. Stoper kontrująy wsunąć w profil szyny biernej, gumą skierowaną zgodnie z kierunkiem otwierania skrzydła. Ustawić skrzydło względem opaski ościeżnicy tak następnie dokręcić stopper I kontr stoper. 3

4 16. Stoper podtrzymujący łańcuch bieżny Stoper jest już włożony i nie powinien wymagać dalszych regulacji. 17. Montaż stopera skrzydłowego Stoper z nakrętką i podkładką wsunąć na profil podtrzymująky skrzydło. Guma stopera musi być skierowana w stronę zgodną do kierunku otwierania skrzydła. W tym momencie jeszcze nie przykręcać stopera na stałe. 18. Montaż kontr stopera. Stoper kontrująy wsunąć w profil szyny biernej, gumą skierowaną odwrotnie do kierunku otwierania skrzydła. Ustawić skrzydło względem opaski ościeżnicy tak następnie dokręcić stopper I kontr stoper. 19. Montaż maskownicy. Po próbnym sprawdzeniu funkcjonowania systemu (należy zwrócić uwagę na to aby stopery nie przesuwały się podczas otwierania i zamykania skrzydła), nałożyć maskownice na szynę bierną. Maskownica posiada odpowiednio wyprofilowaną krawędż tak samo jak szyna bierna należy je zacisnąć. 20. Zaślepki prowadnicy biernej. Na końce prowadnicy biernej wcisnąć zaślepki. 4

5 21. Zaślepki prowadnicy skrzydła. Na końce prowadnicy skrzydła założyć zaślepki. Znależć. Getowe Zakończyłeś montaż przesuwnych drzwi. Zobacz także Instalacja wideo You Tube. Słowo serofi" serofiproducts GmbH Marie-Curie-Straße Osterholz-Scharmbeck Tel / Fax 04791/ Sturz Laufprofil Blende Oberkante Fußboden 2054mm 25,90 20,00 25,00 77,00 Doppelrolle Türprofil Wanddistanzprofil Türblatt 40,00 5

6 Wymiary montażowe (wymiary orientacyjne, niepotrzebne do montażu) Sturz 65,00 Laufprofil Blende Oberkante Fußboden 2054mm 25,90 Futterbrett 60,00 20,00 77,00 Doppelrolle Türprofil Wanddistanzprofil Türblatt Zargenbekleidung 5,00 40,00 6

7 Przestawienie wysokości montażowej Seitliches Zargenbrett 60,00 Wand Türnut 5,00 9,50 20,00 Zargenbekleidung 40,00 8,00 Führungszapfen KIERUNEK ZAMYKANIA DRZWI Schieberichtung Türblatt Konstrukcja tego okucia przesuwnych drzwi charakteryzuje się tym, że wymiary montażowe są optymalnie dopasowane do geometrii odrzwi. Przestawienie, niezależnie od kierunku, spowodowałoby pogorszenie tego optymalnego wymiaru. Dlatego w naszym systemie brak jest możliwości przestawienia. Idealne wymiary uwzględniono już konstrukcyjnie 7

8 NA SZKICU MONTAZOWYM POKAZANE JEST SKZYDTO ZAMYKANE 2 LEWEJ STRONY NA PRAWO. W PRZYPADKU ZAMYKA- NIA SKRZYDTA 2 PRAWEJ STRONY DO LEWEJ PROWADNICA POD- TOGOWA MUSI SIE ZNALEZC PO PRZECIWNEJ STRONIE OSCIEZNI- CY. PROWADNICE ZAMOCOWAC DO PODTOGI ZA POMOCA 2 WKRETOW Stand: Oktober
