2 Wyzwania IT Elastyczność Szybka reakcja na nowe wymagania biznesowe Dostarczyć nowe / zaadoptować istniejące usługi Efektywność Ograniczenie złożoności Automatyzacja Minimalizacja ryzyka Optymalizacja kosztów Jakość Poprawa jakości usług Zwiększenie produktywności Satysfakcja użytkownika końcowego User Jakość Elastyczność CEO IT CFO Efektywność 1 Copyright 2016 FUJITSU

3 Wyzwanie IT Wdrożenie narzędzi usprawniających zarządzenie infrastrukturą 36% Unowocześnienie/przeprojektowanie istniejącej architektury IT 47% Ochrona przed atakami i wyciekiem danych 58% Zarządzanie urządzeniami mobilnymi i zdalnym dostępem Obniżenie kosztów przechowywania danych Usprawnienie procesów backupu i odzyskiwania danych po awarii 33% 33% 35% 2 Copyright 2016 FUJITSU

Nowoczesne IT Czas zamienić centrum przetwarzania danych w centrum przewagi biznesowej Network Resources Self-Managed Managed, Onsite Business Offsite Value External Cloud Services Cloud Services

4 Nowoczesne IT Czas zamienić centrum przetwarzania danych w centrum przewagi biznesowej Network Resources Self-Managed Managed, Onsite Business Offsite Value External Cloud Services Cloud Services Business Centric & Software Defined Server Resources Hardwarecentric Technology oriented Manually operated Universal Management Storage Resources IT jako centrum kosztowe IT jako centrum rozwiązań 3 Copyright 2016 FUJITSU

Elastyczne rozwiązania - Public / Hybrid / Private Cloud Wirtualizacja na każdej

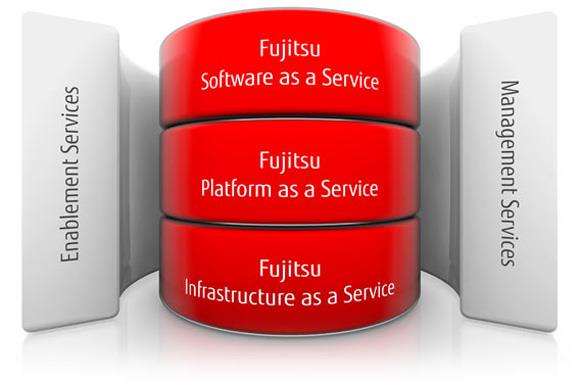

6 Fujitsu Managed Services Co to jest Managed Services? Kompleksowe rozwiązanie i obsługa IT End2End Rozliczanie w modelu Pay as You Go Elastyczne rozwiązania - Public / Hybrid / Private Cloud Wirtualizacja na każdej warstwie Wirtual datacenter Pay as You Go Build your own Service IT End2End Fujitsu Managed Services 5 Copyright 2016 FUJITSU

IaaS IaaS+ OpenStack Linux of the Cloud Oprogramowanie Open source umożliwiające tworzenie chmur prywatnych oraz publicznych, szczególnie w usługach typu Infrastructure-as-a-Service Zestaw

9 IaaS IaaS+ OpenStack Linux of the Cloud Oprogramowanie Open source umożliwiające tworzenie chmur prywatnych oraz publicznych, szczególnie w usługach typu Infrastructure-as-a-Service Zestaw powiązanych ze sobą modułów do zarządzania zbiorem zasobów typu compute / storage / network Monitoring Database Data Processing Orchestration Ceilometer Trove Sahara Heat Compute Storage Network Block Image Object VM Nova Ironic Cinder Glance Swift Neutron LINUX Shared Services Identity Keystone Dashboard Horizon Zarządzanie usługami poprzez dashboard lub API 8 Copyright 2016 FUJITSU

10 Wyzwania OpenStack nie jest plug&play Podejście Zrób-to-sam jest możliwe, ale Wymaga znacznych zasobów oraz wiedzy do instalacji, utrzymania, upgrade u systemu Zarządzanie wersjami oraz wsparcie kompleksowego środowiska leży w gestii administratora Wyliczenie TCO może okazać się skomplikowane 9 Copyright 2016 FUJITSU

Rozwiązanie Fujitsu Primeflex for OpenStack Zintegrowany system do budowy rozwiązań chmurowych IaaS Architektura referencyjna obejmująca rozwiązania z zakresu Fujitsu Hardware (serwery, storage,

11 Rozwiązanie Fujitsu Primeflex for OpenStack Zintegrowany system do budowy rozwiązań chmurowych IaaS Architektura referencyjna obejmująca rozwiązania z zakresu Fujitsu Hardware (serwery, storage, sieć) oraz Software (Red Hat Enterprise Linux OpenStack Platform) Opcjonalna usługa instalacji On-site/professional services Pojedynczy punkt kontaktu w kwestiach utrzymaniowych Zalety Minimalizacja ryzyka oraz kosztów związanych z projektowaniem oraz wdrożeniem chmury opartej o OpenStack o 40% * Zwiększenie efektywności operacyjnej przy wykorzystaniu uzupełniającego oprogramowania Fujitsu oraz Red Hat * Wewnętrzna kalkulacja Fujitsu 10 Copyright 2016 FUJITSU

12 Primeflex Architektury referencyjne Systemy Ready-to-run Przetestowane oraz zatwierdzone architektury zawierające rozwiązania typu hardware oraz software Zminimalizowane ryzyko związane z fazą projektowania oraz implementacji Duża elastyczność przy adaptacji rozwiązania do wymagań klienta Pre-instalowane paczki dostarczane jako jeden produkt Skrócony do minimum czas potrzebny na implementację rozwiązania Uproszczony model zamawiania 11 Copyright 2016 FUJITSU

14 RHEL OpenStack Platform (V.7 = Kilo) Authentication (Keystone) Images (Glance) Object (Swift) Volume (Cinder) Network (Neutron) Orchestration (Heat) Telemetry (Ceilometer) Hypervisor KVM Hypervisor ESXi Hypervisor Hyper-V Architektura rozwiązania API Clients Lifecycle Man. (RH Satellite) Portal (RH CloudForms) Dashboard (Horizon) Portal (OSCM.) OpenStack Cloud APIs + Eco System Admin Server RH director, Triple-O, Puppet, DHCP, PXE, Required Services Maria DB RabbitMQ Operating System: Red Hat Enterprise Linux Compute (Nova) vcenter W2k12 ETERNUS DX Block (iscsi, FC) File (NFS) Volume Driver (Cinder) ETERNUS CD Block (RBD) Object (RADOS) S3 (RGW) Physical Infrastructure (PRIMERGY, Storage, Network) Możliwe rozszerzenie Produkt Red Hat Red Hat OSP Enhancement Produkt partnerski Komponent OpenStack Produkt Fujitsu 13 Copyright 2016 FUJITSU

15 Elementy architektury Serwery FUJITSU PRIMERGY seria RX (node y control, admin oraz compute) FUJITSU PRIMERGY seria CX (node y compute) Storage FUJITSU ETERNUS DX200 S3 FUJITSU ETERNUS CD10000 Sieć Brocade VDX6740, 48 portów, 2 x 10 GB; Brocade ICX6450 (OOB, irmc) Oprogramowanie Red Hat Enterprise Linux OpenStack Platform 7 FUJITSU Software Enterprise Service Catalog Manager 14 Copyright 2016 FUJITSU

Konfiguracja startowa Brocade ICX 6450 48x 1GB irmc LAN Brocade VDX 6740 48x SFP ToR1 &2 Admin Server (RX2530 M1) Control

17 Konfiguracja startowa Brocade ICX x 1GB irmc LAN Brocade VDX x SFP ToR1 &2 Admin Server (RX2530 M1) Control Node y (3x RX2530 M1) Compute Node y (RX2540 M1;RX2530 M1; CX 2550 M1) Storage ETERNUS DX200 S3 16 Copyright 2016 FUJITSU

18 SaaS Providers PaaS Providers IaaS Providers Private Cloud FUJITSU Enterprise Service Catalog Manager Portal self-service z elementami zarządzania zasobami OpenStack Administracja użytkownikami/klientami Provisioning usług Billingowanie Raportowanie Kluczowe korzyści Obsługa różnych typów usług (IaaS, PaaS, SaaS) Katalog wszystkich usług dostępny poprzez interfejs graficzny Szybkość uruchamiania usług Możliwość dostosowania do indywidualnych potrzeb Department A Department B Self_Service User Portal Administration Portal ID management Price modeling Registration Billing/reporting Automated Provisioning Department C 17 Copyright 2016 FUJITSU

20 Architektura referencyjna NFV ETSI NFV (Network Function Virtualization) jest koncepcją wykorzystującą metody wirtualizacji znane za świata IT do wirtualizacji elementów telekomunikacyjnych w celu przyspieszenia/ulepszenia procesu uruchamiania usług dla klientów końcowych. 19 Copyright 2016 FUJITSU

Rozwiązania SDN/NFV Fujitsu SDN Products NFV Products Virtuora NC:SDN Controller Virtuora SP:Policy Engine and Controller Virtuora TC:Packet Capturing Virtuora NT(tentative):Network Testing Software

21 Rozwiązania SDN/NFV Fujitsu SDN Products NFV Products Virtuora NC:SDN Controller Virtuora SP:Policy Engine and Controller Virtuora TC:Packet Capturing Virtuora NT(tentative):Network Testing Software Virtuora SN-V : Virtual Node ProactnesⅡQM:Network Quality Management Software Virtuora OM:NFVO/VNFM Virtuora RV: NFVI/VIM Virtuora TV(tentative):Test & Verification Users Virtual Network Business application Office Operation Center App1 仮想ネットワーク App2 仮想ネットワーク #1 #1 App3 Data Center Virtuora SP Virtuora OM OpenStack Virtual Network Feature (VNF) Virtuora RV Virtuora TV Virtuora NC Virtuora TC/NT ProactnesⅡQM Virtual Network Feature (VNF) Virtuora RV Virtuora TV OpenStack Server Virtuora SN-V Server Storages Network Data Center1 Wide-area Network Network Data Center#2 Storages 20 Copyright 2016 FUJITSU

22 Virtual CPE Zastąpienie sieciowych urządzeń wolnostojących (router, akcelerator WAN, firewall itd.) serwerami Intel Serwery obsługują tzw. VNF (Virtual Network Functions) Czas potrzebny do uruchomienia lokalizacji znacząco się obniża Customer Site Site LAN Physical WAN Accelerator VNF VNF VNF Physical Firewall Physical Router Any WAN Provider Model tradycyjny Customer Site Site LAN VNF VNF VNF Intel x86 Server Any WAN Provider Model vcpe 21 Copyright 2016 FUJITSU
