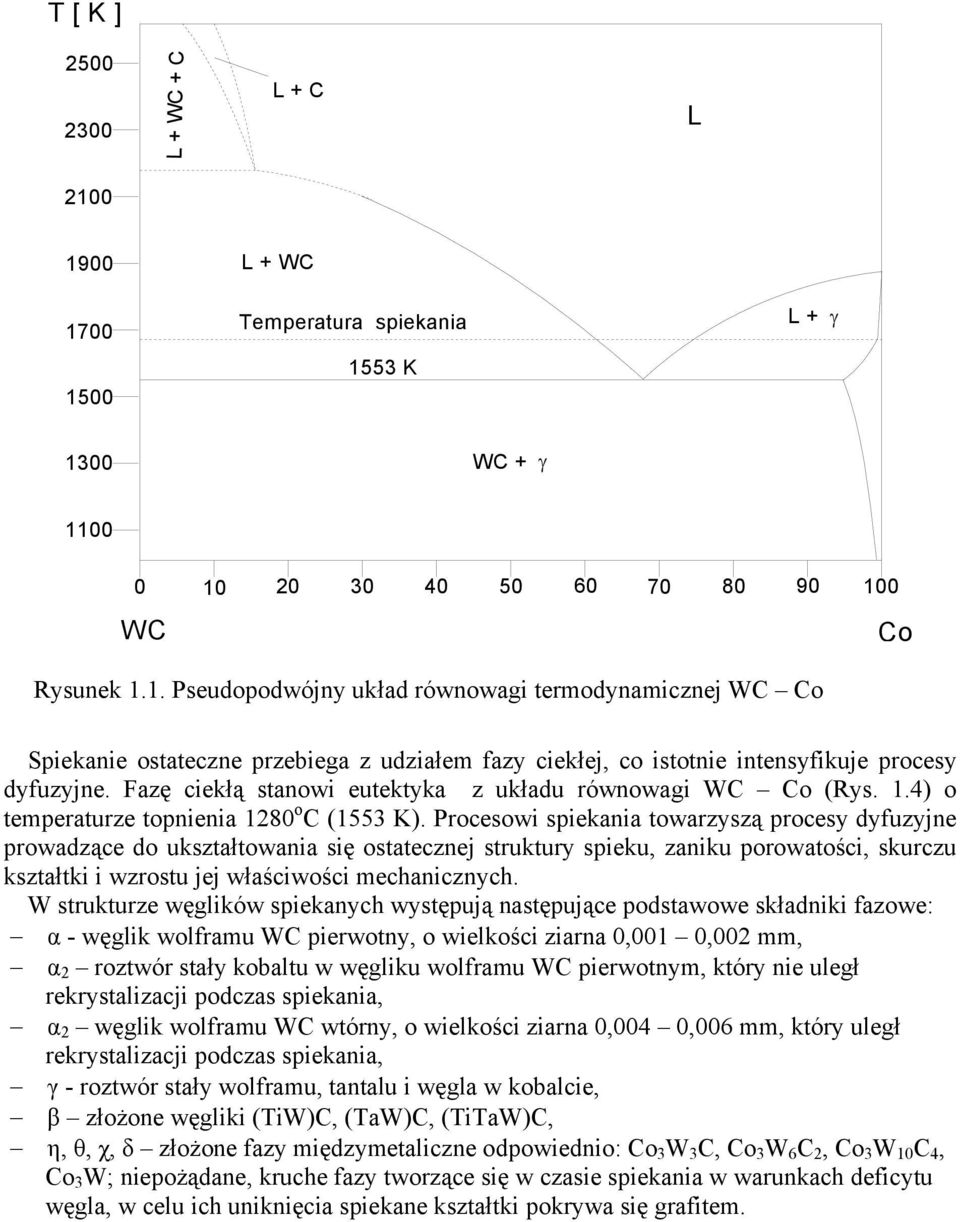

L+C L WC + Rysunek 1.1. Pseudopodwójny układ równowagi termodynamicznej WC Co

Wielkość: px
Rozpocząć pokaz od strony:

Download "L+C L WC + Rysunek 1.1. Pseudopodwójny układ równowagi termodynamicznej WC Co"

Transkrypt

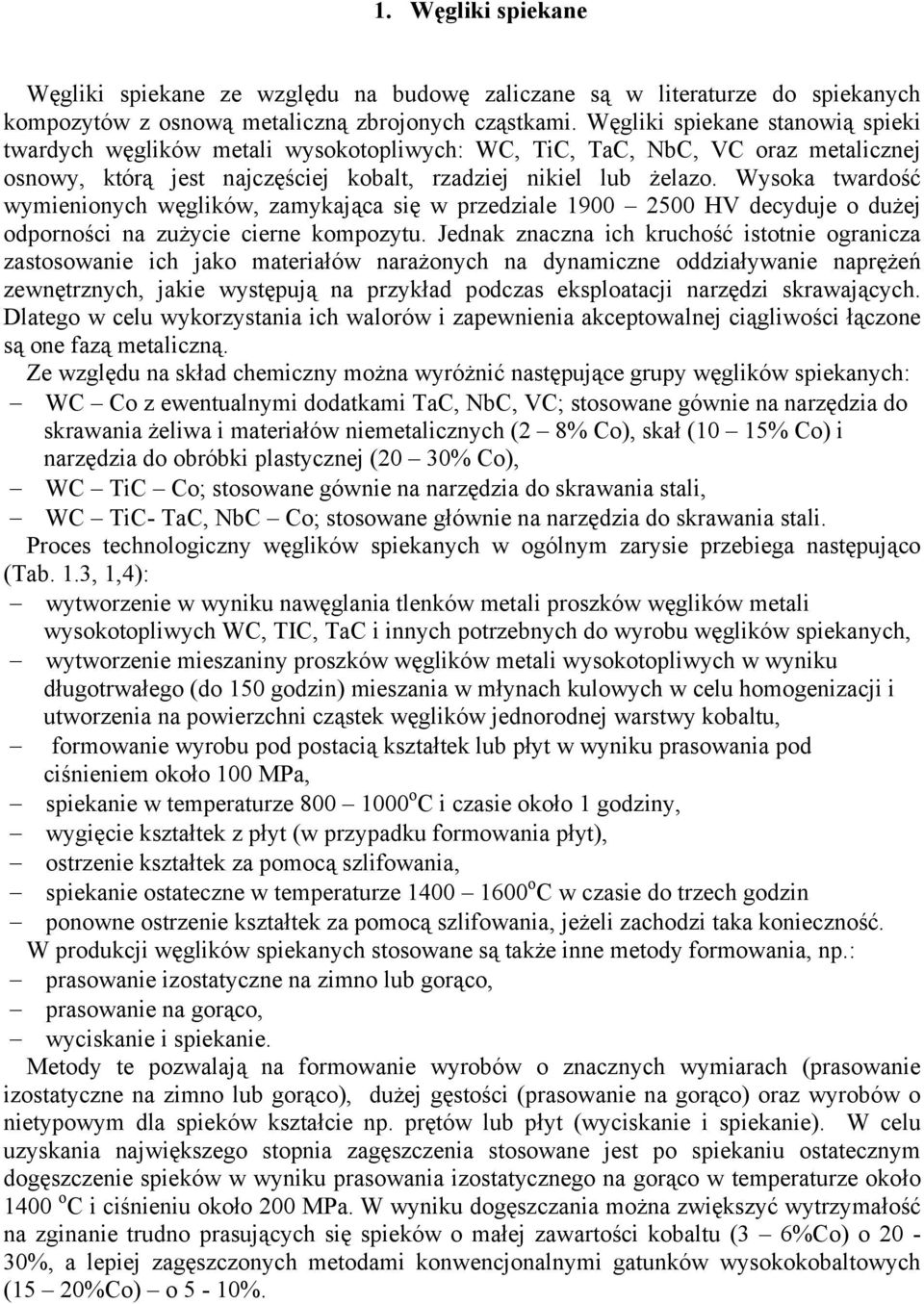

1 1. Węgliki spiekane Węgliki spiekane ze względu na budowę zaliczane są w literaturze do spiekanych kompozytów z osnową metaliczną zbrojonych cząstkami. Węgliki spiekane stanowią spieki twardych węglików metali wysokotopliwych: WC, TiC, TaC, NbC, VC oraz metalicznej osnowy, którą jest najczęściej kobalt, rzadziej nikiel lub żelazo. Wysoka twardość wymienionych węglików, zamykająca się w przedziale HV decyduje o dużej odporności na zużycie cierne kompozytu. Jednak znaczna ich kruchość istotnie ogranicza zastosowanie ich jako materiałów narażonych na dynamiczne oddziaływanie naprężeń zewnętrznych, jakie występują na przykład podczas eksploatacji narzędzi skrawających. Dlatego w celu wykorzystania ich walorów i zapewnienia akceptowalnej ciągliwości łączone są one fazą metaliczną. Ze względu na skład chemiczny można wyróżnić następujące grupy węglików spiekanych: WC Co z ewentualnymi dodatkami TaC, NbC, VC; stosowane gównie na narzędzia do skrawania żeliwa i materiałów niemetalicznych (2 8% Co), skał (10 15% Co) i narzędzia do obróbki plastycznej (20 30% Co), WC TiC Co; stosowane gównie na narzędzia do skrawania stali, WC TiC- TaC, NbC Co; stosowane głównie na narzędzia do skrawania stali. Proces technologiczny węglików spiekanych w ogólnym zarysie przebiega następująco (Tab. 1.3, 1,4): wytworzenie w wyniku nawęglania tlenków metali proszków węglików metali wysokotopliwych WC, TIC, TaC i innych potrzebnych do wyrobu węglików spiekanych, wytworzenie mieszaniny proszków węglików metali wysokotopliwych w wyniku długotrwałego (do 150 godzin) mieszania w młynach kulowych w celu homogenizacji i utworzenia na powierzchni cząstek węglików jednorodnej warstwy kobaltu, formowanie wyrobu pod postacią kształtek lub płyt w wyniku prasowania pod ciśnieniem około 100 MPa, spiekanie w temperaturze o C i czasie około 1 godziny, wygięcie kształtek z płyt (w przypadku formowania płyt), ostrzenie kształtek za pomocą szlifowania, spiekanie ostateczne w temperaturze o C w czasie do trzech godzin ponowne ostrzenie kształtek za pomocą szlifowania, jeżeli zachodzi taka konieczność. W produkcji węglików spiekanych stosowane są także inne metody formowania, np.: prasowanie izostatyczne na zimno lub gorąco, prasowanie na gorąco, wyciskanie i spiekanie. Metody te pozwalają na formowanie wyrobów o znacznych wymiarach (prasowanie izostatyczne na zimno lub gorąco), dużej gęstości (prasowanie na gorąco) oraz wyrobów o nietypowym dla spieków kształcie np. prętów lub płyt (wyciskanie i spiekanie). W celu uzyskania największego stopnia zagęszczenia stosowane jest po spiekaniu ostatecznym dogęszczenie spieków w wyniku prasowania izostatycznego na gorąco w temperaturze około 1400 o C i ciśnieniu około 200 MPa. W wyniku dogęszczania można zwiększyć wytrzymałość na zginanie trudno prasujących się spieków o małej zawartości kobaltu (3 6%Co) o 20-30%, a lepiej zagęszczonych metodami konwencjonalnymi gatunków wysokokobaltowych (15 20%Co) o 5-10%.

2 T[K] L + WC + C L+C L L+WC 1700 Temperatura spiekania L+ γ K 1300 WC + γ WC Co Rysunek 1.1. Pseudopodwójny układ równowagi termodynamicznej WC Co Spiekanie ostateczne przebiega z udziałem fazy ciekłej, co istotnie intensyfikuje procesy dyfuzyjne. Fazę ciekłą stanowi eutektyka z układu równowagi WC Co (Rys. 1.4) o temperaturze topnienia 1280 o C (1553 K). Procesowi spiekania towarzyszą procesy dyfuzyjne prowadzące do ukształtowania się ostatecznej struktury spieku, zaniku porowatości, skurczu kształtki i wzrostu jej właściwości mechanicznych. W strukturze węglików spiekanych występują następujące podstawowe składniki fazowe: α - węglik wolframu WC pierwotny, o wielkości ziarna 0,001 0,002 mm, α 2 roztwór stały kobaltu w węgliku wolframu WC pierwotnym, który nie uległ rekrystalizacji podczas spiekania, α 2 węglik wolframu WC wtórny, o wielkości ziarna 0,004 0,006 mm, który uległ rekrystalizacji podczas spiekania, γ - roztwór stały wolframu, tantalu i węgla w kobalcie, β złożone węgliki (TiW)C, (TaW)C, (TiTaW)C, η, θ, χ, δ złożone fazy międzymetaliczne odpowiednio: Co 3 W 3 C, Co 3 W 6 C 2, Co 3 W 10 C 4, Co 3 W; niepożądane, kruche fazy tworzące się w czasie spiekania w warunkach deficytu węgla, w celu ich uniknięcia spiekane kształtki pokrywa się grafitem.

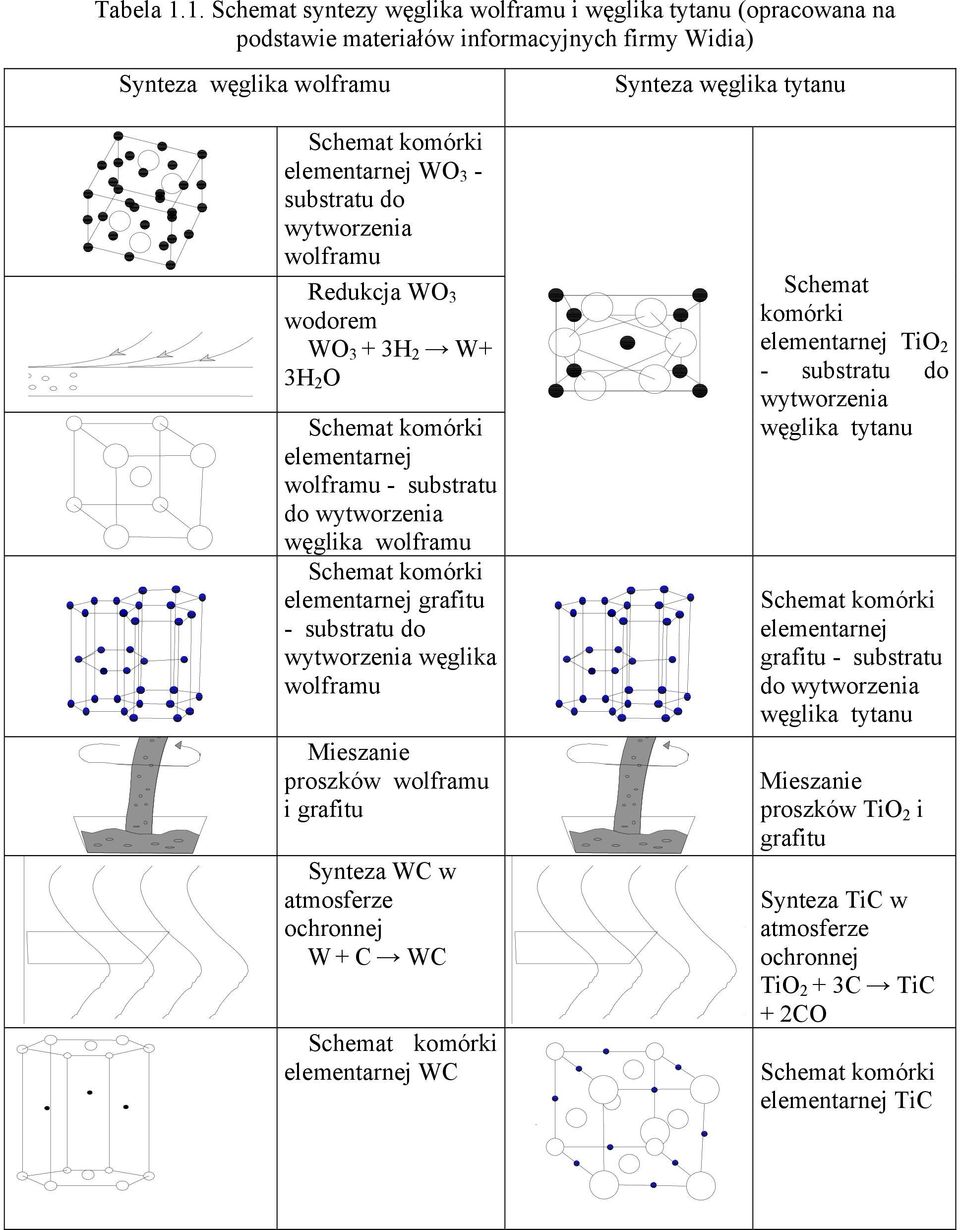

3 Tabela 1.1. Schemat syntezy węglika wolframu i węglika tytanu (opracowana na podstawie materiałów informacyjnych firmy Widia) Synteza węglika wolframu Schemat komórki elementarnej WO 3 - substratu do wytworzenia wolframu Redukcja WO 3 wodorem WO 3 + 3H 2 W+ 3H 2 O Schemat komórki elementarnej wolframu - substratu do wytworzenia węglika wolframu Schemat komórki elementarnej grafitu - substratu do wytworzenia węglika wolframu Mieszanie proszków wolframu i grafitu Synteza WC w atmosferze ochronnej W + C WC Schemat komórki elementarnej WC Synteza węglika tytanu Schemat komórki elementarnej TiO 2 - substratu do wytworzenia węglika tytanu Schemat komórki elementarnej grafitu - substratu do wytworzenia węglika tytanu Mieszanie proszków TiO 2 i grafitu Synteza TiC w atmosferze ochronnej TiO 2 + 3C TiC + 2CO Schemat komórki elementarnej TiC

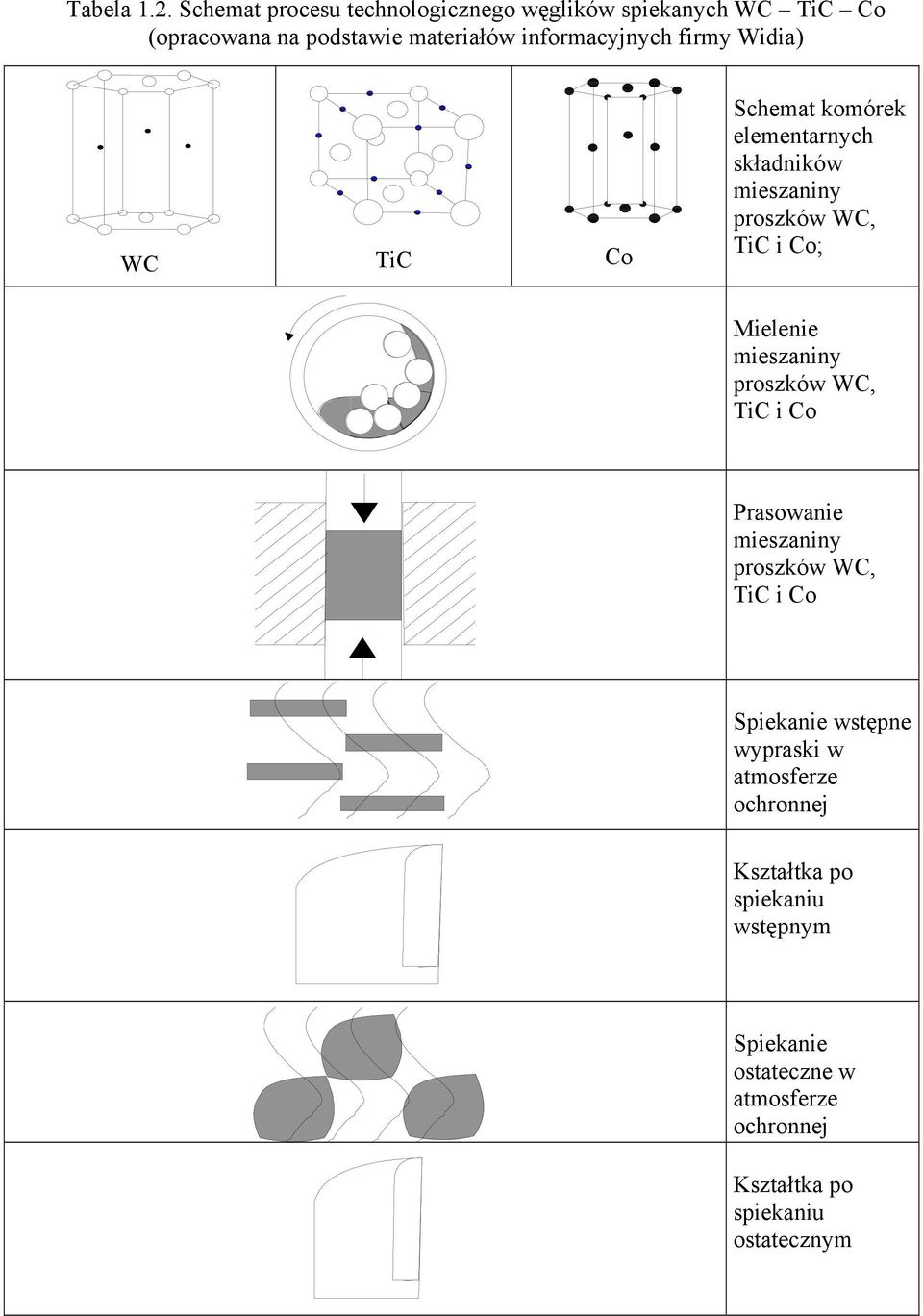

4 Tabela 1.2. Schemat procesu technologicznego węglików spiekanych WC TiC Co (opracowana na podstawie materiałów informacyjnych firmy Widia) WC TiC Co Schemat komórek elementarnych składników mieszaniny proszków WC, TiC i Co; Mielenie mieszaniny proszków WC, TiC i Co Prasowanie mieszaniny proszków WC, TiC i Co Spiekanie wstępne wypraski w atmosferze ochronnej Kształtka po spiekaniu wstępnym Spiekanie ostateczne w atmosferze ochronnej Kształtka po spiekaniu ostatecznym

5 Tabela 1.3. Gatunki węglików spiekanych produkowane w Polsce Nazwa Skład chemiczny % wag. gatunku WC TiC Ta(Nb)C VC Co Ni Średnia wielkość ziarna μm Wytrzymałość na zginanie N/mm 2 Gęstość g/cm 3 Twardość HV Oznaczenie ISO B , B , B1G , B , B23 90,5 9, , B23G 90,5 9, , B , B , B , BG , G , G , G25N 86,5 13 0, , G , G35N 82 17,5 0, ,7 930 G ,5 950 G50S 74,8 0, ,1 870 H , K10-K20 H10S 91,5 4 4, , K10-K20 H , K15-K25 H20S 92,5 2 5, , K15-K25 HF4 95,3 0,2 4,5 < , K01 HF6 93,8 0,2 6 < , K05 HF12 86,4 1,5 0,1 12 < , S , P10-P20 S10S , P10-P20 S , P15-P25 S20S 59 16, , , P15-P25 S , P25-P35 S30S , , P25-P35 S35S ,5 10, , P30-P40 S40S 79,5 4 2, , P40-P50 SM ,5 14 9, , U10S 85,3 5,5 2,7 5, , P40/M25- M35 M25, K10- K20 W Tab. 1.5 Prezentowane są tradycyjne o strukturze prezentowanej na Rys. 1.5 i submikronowe gatunki węglików spiekanych. o zwiększonej odporności na ścieranie o strukturze prezentowanej na Rys Do tej ostatniej grupy węglików spiekanych zaliczają się HF4, HF6 i HF12. Submikronowe węgliki spiekane charakteryzują się bardzo drobnym ziarnem, mniejszym od 1 μm co decyduje o ich dwukrotnie większą odporność na ścieranie od konwencjonalnych węglików spiekanych. Jak wspomniano wcześniej węgliki spiekane znajdują zastosowanie głównie jako materiały na szybkotnące narzędzia do skrawania stopów żelaza, stopów nieżelaznych, materiałów niemetalicznych i skał oraz narzędzia do obróbki plastycznej. Niektóre ich gatunki, szczególnie wysokokobaltowe coraz częściej znajdują zastosowanie jako materiały konstrukcyjne na części od których wymagana jest wysoka odporność na ścieranie,

6 szczególnie w podwyższonych temperaturach, np. elementy łożysk ślizgowych i tocznych, dysze, prowadniki, łopatki w maszynach cieplnych i nurniki hydrauliczne. Niżej zostaną przedstawione dwa przykłady zastosowań węglików spiekanych, pierwszy jako tworzywa narzędziowego, a drugi jako tworzywa konstrukcyjnego w zaawansowanych technologicznie konstrukcjach głowicy granulatora polietylenu i łożysk ślizgowych wału mieszadła reaktora polietylenu wdrożonych przez autora książki w przemyśle petrochemicznym. Złożoność problematyki zastosowania węglików spiekanych jako tworzyw konstrukcyjnych dobrze charakteryzuje konstrukcja filiery granulatora polietylenu ze stali nierdzewnej utwardzanej wydzieleniowo z powierzchnią tnącą wykonaną z węglików spiekanych. Filiera do granulacji polietylenu jest głównym zespołem granulatora polietylenu. Ze względu na konstrukcje, tolerancje wymiarowe, technologię i warunki eksploatacji filiera do granulacji polietylenu jest jednym z najbardziej zawansowanych zespołów w budowie maszyn. Stanowi on wynik złożonych obliczeń rozkładu ciepła w przestrzeni trójwymiarowej, obliczeń termodynamicznych, analizy naprężeń metodą elementów skończonych, trójwymiarowego projektowania wspomaganego komputerowo, wysoko zaawansowanej technologii obróbki mechanicznej i spajania, wreszcie licznych skomplikowanych prób eksploatacyjnych. W skład filiery do granulacji polietylenu wchodzą układy transportu polimeru, podgrzewania, formowania, kalibrowania, chłodzenia i cięcia granulatu. Umożliwiają one homogenizację żywicy, zwiększenie lepkości polietylenu, a następnie granulację na elementy o kształcie, wymiarach i tolerancjach ściśle odpowiadających międzynarodowym normom. Problem jakości wytwarzanego granulatu pozostaje w ścisłym związku z jakością i odpornością na zużycie powierzchni tnącej filiery. Powierzchnia tnąca filiery granulatora polietylenu narażona jest na zużycie w wyniku tarcia wywołanego przez ślizgającą się po niej głowicy tnącej wyposażonej w noże ze stali narzędziowej. W celu zapewnienia odporności na zużycie powierzchni tnącej filiery granulatora polietylenu pokrywano ją metodą metalizacji natryskowej lub plazmową warstwą kompozytową: węglik wolframu kobalt o zawartości kobaltu do 60 %. Jak dotąd najbardziej efektywnym sposobem zapewnienia wysokiej trwałości powierzchni tnące filiery jest wytworzenie na niej mozaikowej wykładziny z płytek, z węglików spiekanych przylutowanych do jej korpusu (Rys ).

7 Rysunek 1.2. Fragment mozaikowej wykładziny z płytek węglików spiekanych filiery granulatora polietylenu; widoczne robocze płytki z otworami i wypełniające płytki bez otworów

8 Rysunek 1.3. Konstrukcja filiery granulatora polietylenu z mozaikową wykładziną z płytek węglików spiekanych, rysunek złożeniowy; 1 - korpus, 2 - pokrywa. 3 - płytki z węglików spiekanych, 4 - stożek. 5 - przegroda stożka, 6 krążek izolacyjny, 7 - pokrywa krążka. 8 - pierścień izolacyjny, 9 - pokrywa pierścienia, 10 - przegroda, 11- wkręt, 12 połączenie lutowane 1, 13 - połączenie lutowane 2

9 Rysunek 1.4. Płytki robocze w górnej powierzchni mozaikowej wykładziny z płytek węglików spiekanych HF 12, widoczne otwory, przez które wypływa polimer Rysunek 1.5. Płytki dystansujące w górnej powierzchni mozaikowej wykładziny z płytek węglików spiekanych HF 12 Drugim przykładem zastosowania węglików spiekanych w zaawansowanych konstrukcjach są łożyska ślizgowe wykonane z węglika spiekanego w mieszadle reaktora polietylenu. Reaktor składa się z dwóch komór (Rys ). W komorze górnej znajduje się silnik elektryczny napędzający wał mieszadła w komorze dolnej. Do reaktora wprowadzany jest pod dużym ciśnieniem etylen, który w dolnej komorze reaktora, w wyniku wymieszania z katalizatorem i dodatkami, podlega częściowej polimeryzacji w temperaturze. Produkt tej reakcji, mieszanina ok. 79% etylenu, ok. 20% polietylenu z domieszką 1% oleju parafinowego, przepływa przez dolne łożysko wału mieszadła. Ze względu na charakter pracy, zespół mieszadła reaktora polietylenu może podlegać awariom, które mają charakter

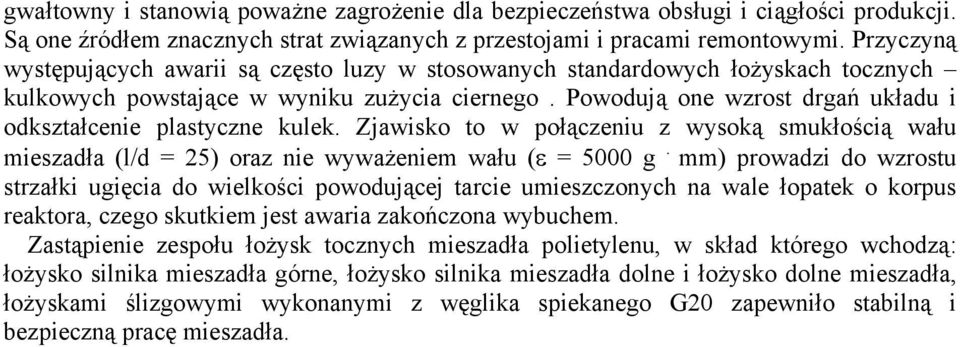

10 gwałtowny i stanowią poważne zagrożenie dla bezpieczeństwa obsługi i ciągłości produkcji. Są one źródłem znacznych strat związanych z przestojami i pracami remontowymi. Przyczyną występujących awarii są często luzy w stosowanych standardowych łożyskach tocznych kulkowych powstające w wyniku zużycia ciernego. Powodują one wzrost drgań układu i odkształcenie plastyczne kulek. Zjawisko to w połączeniu z wysoką smukłością wału mieszadła (l/d = 25) oraz nie wyważeniem wału (ε = 5000 g. mm) prowadzi do wzrostu strzałki ugięcia do wielkości powodującej tarcie umieszczonych na wale łopatek o korpus reaktora, czego skutkiem jest awaria zakończona wybuchem. Zastąpienie zespołu łożysk tocznych mieszadła polietylenu, w skład którego wchodzą: łożysko silnika mieszadła górne, łożysko silnika mieszadła dolne i łożysko dolne mieszadła, łożyskami ślizgowymi wykonanymi z węglika spiekanego G20 zapewniło stabilną i bezpieczną pracę mieszadła.

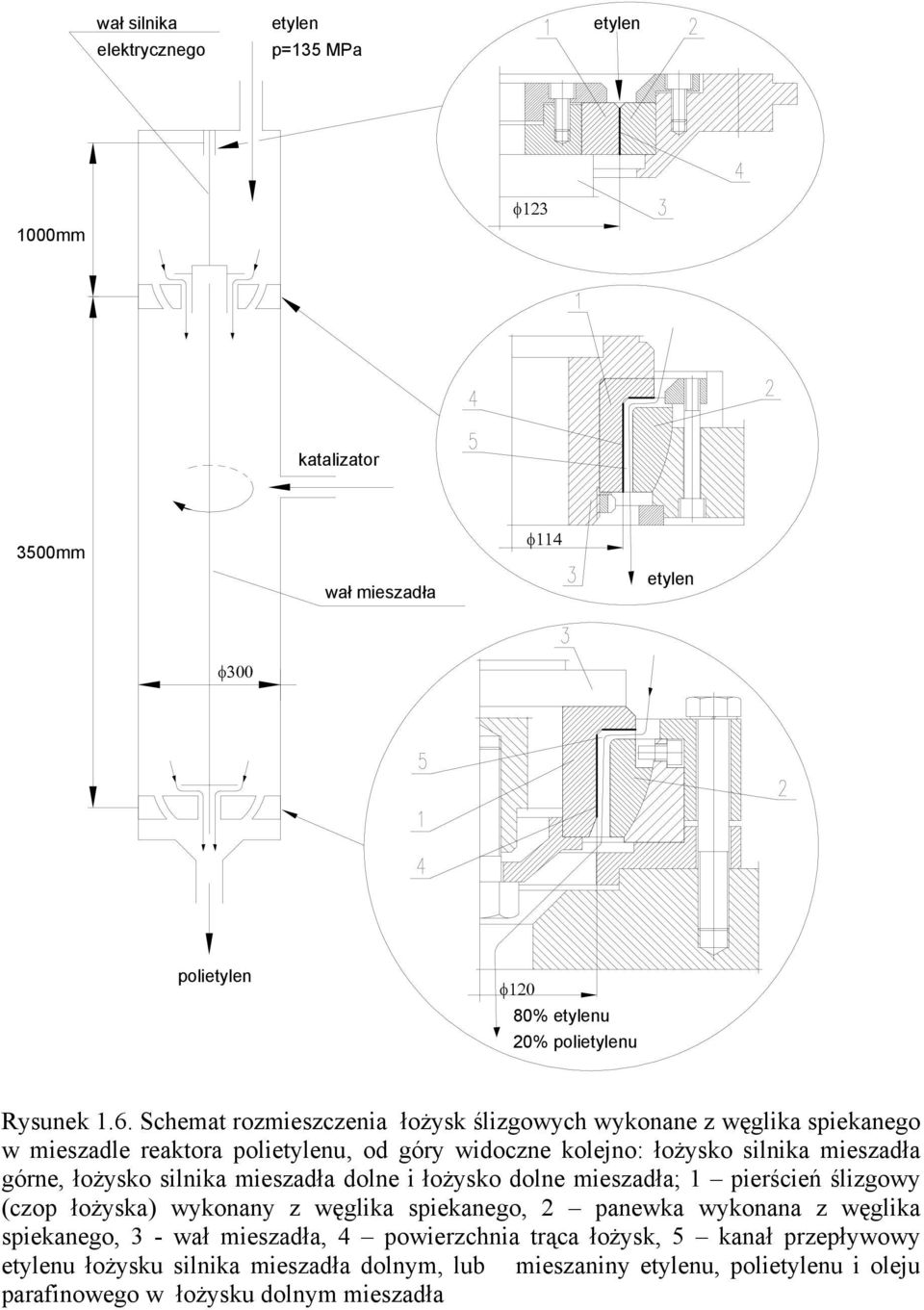

11 wał silnika elektrycznego etylen p=135 MPa etylen 1000mm φ123 katalizator 3500mm wał mieszadła φ114 etylen φ300 polietylen φ120 80% etylenu 20% polietylenu Rysunek 1.6. Schemat rozmieszczenia łożysk ślizgowych wykonane z węglika spiekanego w mieszadle reaktora polietylenu, od góry widoczne kolejno: łożysko silnika mieszadła górne, łożysko silnika mieszadła dolne i łożysko dolne mieszadła; 1 pierścień ślizgowy (czop łożyska) wykonany z węglika spiekanego, 2 panewka wykonana z węglika spiekanego, 3 - wał mieszadła, 4 powierzchnia trąca łożysk, 5 kanał przepływowy etylenu łożysku silnika mieszadła dolnym, lub mieszaniny etylenu, polietylenu i oleju parafinowego w łożysku dolnym mieszadła

12 Rysunek 1.7. Pierścień ślizgowy, czop łożyska łożysko silnika mieszadła dolnego wykonany z węglika spiekanego G 20, widok z boku Rysunek 1.8. Pierścień ślizgowy, czop łożyska łożysko silnika mieszadła dolnego wykonany z węglika spiekanego, widok z góry G 20

13 Rysunek 1.9. Panewka łożysko dolne mieszadła wykonana z węglika spiekanego wykonany z węglika spiekanego, widok z boku G Zagadnienia do opracowania 1. Co to są węgliki spiekane? 2. Opisz grupy węglików spiekanych 3. Jak powstają węgliki spiekane? 4. Wymień 3 typowe gatunki węglików spiekanych (opisz ich właściwości) 5. Opisz przykłady zastosowań węglików spiekanych

MATERIAŁY SPIEKANE (SPIEKI)

MATERIAŁY SPIEKANE (SPIEKI) MATERIAŁY SPIEKANE (SPIEKI) Metalurgia proszków jest dziedziną techniki, obejmującą metody wytwarzania proszków metali lub ich mieszanin z proszkami niemetali oraz otrzymywania wyrobów z tych proszków

Bardziej szczegółowo

Schemat obróbki nożami tokarskimi. Oznaczenia noży tokarskich wg ISO, PN, DIN, F, Gost. ISO 2 NNZc-d 4972 302 2102. Nóż wygięty ISO 243 ISO 514.

Schemat obróbki nożami tokarskimi. Oznaczenia noży tokarskich wg ISO, PN, DIN, F, Gost. ISO 2 NNZc-d 4972 302 2102. Nóż wygięty ISO 243 ISO 514. Schemat obróbki nożami tokarskimi Oznaczenia noży tokarskich wg ISO, PN, DIN, F, Gost ISO 243 Nóż ISO 514 PN / M-58352 DIN F GOST (PN / M-58355) ISO 1 NNZa-b 4971 301 2100 Nóż prosty ISO 2 NNZc-d 4972

Bardziej szczegółowo

MATERIAŁY SUPERTWARDE

MATERIAŁY SUPERTWARDE MATERIAŁY SUPERTWARDE Twarde i supertwarde materiały Twarde i bardzo twarde materiały są potrzebne w takich przemysłowych zastosowaniach jak szlifowanie i polerowanie, cięcie, prasowanie, synteza i badania

Bardziej szczegółowo

MATERIAŁY SUPERTWARDE. rodzaje materiałów supertwardych, proces technologiczny materiałów spiekanych, zastosowanie,

MATERIAŁY SUPERTWARDE. rodzaje materiałów supertwardych, proces technologiczny materiałów spiekanych, zastosowanie, MATERIAŁY SUPERTWARDE rodzaje materiałów supertwardych, proces technologiczny materiałów spiekanych, zastosowanie, Supertwarde materiały Twarde i bardzo twarde materiały są potrzebne w takich przemysłowych

Bardziej szczegółowo

PRĘTY WĘGLIKOWE.

PRĘTY WĘGLIKOWE. Pręty z węglika spiekanego są głównie wykonane z węglika wolframu, kobaltu oraz innych dodatków stopowych jakie są wymagane dla uzyskania odpowiednich właściwości. Elementy kształtuje się w następujący

Bardziej szczegółowo

IV Ogólnopolska Konferencja Naukowo-Techniczna Problematyka funkcjonowania i rozwoju branży metalowej w Polsce

IV Ogólnopolska Konferencja Naukowo-Techniczna Problematyka funkcjonowania i rozwoju branży metalowej w Polsce IV Ogólnopolska Konferencja Naukowo-Techniczna Problematyka funkcjonowania i rozwoju branży metalowej w Polsce Jedlnia Letnisko 28 30 czerwca 2017 Właściwości spieków otrzymanych techniką prasowania na

Bardziej szczegółowo

MATERIAŁY KONSTRUKCYJNE

MATERIAŁY KONSTRUKCYJNE Stal jest to stop żelaza z węglem o zawartości węgla do 2% obrobiona cieplnie i przerobiona plastycznie Stale ze względu na skład chemiczny dzielimy głównie na: Stale węglowe Stalami węglowymi nazywa się

Bardziej szczegółowo

Nowoczesne metody metalurgii proszków. Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część III

Nowoczesne metody metalurgii proszków. Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część III Nowoczesne metody metalurgii proszków Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część III Metal injection moulding (MIM)- formowanie wtryskowe Metoda ta pozwala na wytwarzanie

Bardziej szczegółowo

PRZYGOTÓWKI WĘGLIKOWE

PRZYGOTÓWKI WĘGLIKOWE Wprowadzenie Narzędzia z węglików spiekanych są szeroko używane w produkcji. Zdecydowana większość narzędzi węglikowych używana jest do obróbki maszynowej, jednak istnieją również narzędzia przeznaczone

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale stopowe, konstrukcyjne, narzędziowe i specjalne. Łódź 2010 1 S t r

Bardziej szczegółowo

PIERWIASTKI STOPOWE W STALACH

PIERWIASTKI STOPOWE W STALACH PIERWIASTKI STOPOWE W STALACH Stal stopowa - stop żelaza z węglem, zawierający do ok. 2 % węgla i pierwiastki (dodatki stopowe) wprowadzone celowo dla nadania stali wymaganych właściwości, otrzymany w

Bardziej szczegółowo

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) (96) Data i numer zgłoszenia patentu europejskiego:

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) (96) Data i numer zgłoszenia patentu europejskiego: RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 1548137 Urząd Patentowy Rzeczypospolitej Polskiej (96) Data i numer zgłoszenia patentu europejskiego: 17.12.2004 04029954.7

Bardziej szczegółowo

PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel

PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel PRELIMINARY BROCHURE CORRAX A stainless precipitation hardening steel Ogólne dane Właściwości W porównaniu do konwencjonalnych narzędziowych odpornych na korozję, CORRAX posiada następujące zalety: Szeroki

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Imię i Nazwisko Grupa dziekańska Indeks Ocena (kol.wejściowe) Ocena (sprawozdanie)........................................................... Ćwiczenie: MISW1 Podpis prowadzącego Politechnika Łódzka Wydział

Bardziej szczegółowo

Zadania badawcze realizowane na Wydziale Inżynierii Materiałowej Politechniki Warszawskiej

Zadania badawcze realizowane na Wydziale Inżynierii Materiałowej Politechniki Warszawskiej Zadania badawcze realizowane na Wydziale Inżynierii Materiałowej Politechniki Warszawskiej Łukasz Ciupiński Politechnika Warszawska Wydział Inżynierii Materiałowej Zakład Projektowania Materiałów Zaangażowanie

Bardziej szczegółowo

Kompozyty Ceramiczne. Materiały Kompozytowe. kompozyty. ziarniste. strukturalne. z włóknami

Kompozyty Ceramiczne. Materiały Kompozytowe. kompozyty. ziarniste. strukturalne. z włóknami Kompozyty Ceramiczne Materiały Kompozytowe intencjonalnie wytworzone materiały składające się, z co najmniej dwóch faz, które posiadają co najmniej jedną cechę lepszą niż tworzące je fazy. Pozostałe właściwości

Bardziej szczegółowo

Ćwiczenie nr 4. Metalurgia proszków. Pod pojęciem materiały spiekane rozumie się materiały, które wytwarza się metodami metalurgii proszków.

Ćwiczenie nr 4. Metalurgia proszków. Pod pojęciem materiały spiekane rozumie się materiały, które wytwarza się metodami metalurgii proszków. Technologie materiałowe 1. Wprowadzenie Ćwiczenie nr 4. Metalurgia proszków Pod pojęciem materiały spiekane rozumie się materiały, które wytwarza się metodami metalurgii proszków. Definicja: Metalurgią

Bardziej szczegółowo

INNOWACYJNE ROZWIĄZANIA DLA PRZEMYSŁU

INNOWACYJNE ROZWIĄZANIA DLA PRZEMYSŁU INNOWACYJNE ROZWIĄZANIA DLA PRZEMYSŁU CTS Technology to firma produkcyjno-handlowa dostarczająca części i elementy maszyn do wielu gałęzi przemysłu. Posiadamy doświadczenie w zakresie inżynierii materiałowej,

Bardziej szczegółowo

MIKROSKOPIA METALOGRAFICZNA

MIKROSKOPIA METALOGRAFICZNA MIKROSKOPIA METALOGRAFICZNA WYKŁAD 3 Stopy żelazo - węgiel dr inż. Michał Szociński Spis zagadnień Ogólna charakterystyka żelaza Alotropowe odmiany żelaza Układ równowagi fazowej Fe Fe 3 C Przemiany podczas

Bardziej szczegółowo

ZAGADNIENIA EGZAMINACYJNE

ZAGADNIENIA EGZAMINACYJNE ZAGADNIENIA EGZAMINACYJNE - zagadnienia, na które należy zwrócić szczególną uwagę 1. Omówić budowę atomu. 2. Co to jest masa atomowa? 3. Omówić budowę układu okresowego pierwiastków. 4. Wyjaśnić strukturę

Bardziej szczegółowo

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania Wykład 8 Przemiany zachodzące w stopach żelaza z węglem Przemiany zachodzące podczas nagrzewania Nagrzewanie stopów żelaza powyżej temperatury 723 O C powoduje rozpoczęcie przemiany perlitu w austenit

Bardziej szczegółowo

PIERWIASTKI STOPOWE W STALACH. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

PIERWIASTKI STOPOWE W STALACH. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego PIERWIASTKI STOPOWE W STALACH Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stal stopowa stop żelaza z węglem, zawierający do ok. 2% węgla i pierwiastki

Bardziej szczegółowo

ODPORNOŚĆ M9315 M9325 M9340 P M NOWE MATERIAŁY SKRAWAJĄCE DO FREZOWANIA SERIA M9300.

ODPORNOŚĆ M9315 M9325 M9340 P M NOWE MATERIAŁY SKRAWAJĄCE DO FREZOWANIA SERIA M9300. ODPORNOŚĆ www.pramet.com NOWE MATERIAŁY SKRAWAJĄCE DO FREZOWANIA SERIA M93 P M Gatunek należy do nowej generacji materiałów skrawających UP!GRADE i przeznaczony jest przede wszystkim do wysokowydajnej

Bardziej szczegółowo

Stal - definicja Stal

Stal - definicja Stal \ Stal - definicja Stal stop żelaza z węglem,plastycznie obrobiony i obrabialny cieplnie o zawartości węgla nieprzekraczającej 2,11% co odpowiada granicznej rozpuszczalności węgla w żelazie (dla stali

Bardziej szczegółowo

III Konferencja: Motoryzacja-Przemysł-Nauka ; Ministerstwo Gospodarki, dn. 23 czerwiec 2014

III Konferencja: Motoryzacja-Przemysł-Nauka ; Ministerstwo Gospodarki, dn. 23 czerwiec 2014 III Konferencja: Motoryzacja-Przemysł-Nauka ; Ministerstwo Gospodarki, dn. 23 czerwiec 2014 Praca została realizowana w ramach programu Innowacyjna Gospodarka, finansowanego przez Europejski fundusz Rozwoju

Bardziej szczegółowo

MATERIAŁOZNAWSTWO. dr hab. inż. Joanna Hucińska Katedra Inżynierii Materiałowej Pok. 128 (budynek Żelbetu )

MATERIAŁOZNAWSTWO. dr hab. inż. Joanna Hucińska Katedra Inżynierii Materiałowej Pok. 128 (budynek Żelbetu ) MATERIAŁOZNAWSTWO dr hab. inż. Joanna Hucińska Katedra Inżynierii Materiałowej Pok. 128 (budynek Żelbetu ) jhucinsk@pg.gda.pl MATERIAŁOZNAWSTWO dziedzina nauki stosowanej obejmująca badania zależności

Bardziej szczegółowo

FRIALIT -DEGUSSIT Ceramika Tlenkowa

FRIALIT -DEGUSSIT Ceramika Tlenkowa FRIALIT -DEGUSSIT Ceramika Tlenkowa FRIALIT jest stosowany wszędzie tam gdzie metal i plastik ma swoje ograniczenia. Ceramika specjalna FRIALIT jest niezwykle odporna na wysoką temperaturę, korozję środków

Bardziej szczegółowo

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu.

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. STOPY ŻELAZA Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. Ze względu na bardzo dużą ilość stopów żelaza z węglem dla ułatwienia

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. I. Wyżarzanie Przemiany przy nagrzewaniu i powolnym chłodzeniu stali A 3 A cm A 1 Przykład nagrzewania stali eutektoidalnej (~0,8 % C) Po przekroczeniu temperatury A 1

Bardziej szczegółowo

CIENKOŚCIENNE KONSTRUKCJE METALOWE

CIENKOŚCIENNE KONSTRUKCJE METALOWE CIENKOŚCIENNE KONSTRUKCJE METALOWE Wykład 2: Materiały, kształtowniki gięte, blachy profilowane MATERIAŁY Stal konstrukcyjna na elementy cienkościenne powinna spełniać podstawowe wymagania stawiane stalom:

Bardziej szczegółowo

STALE NARZĘDZIOWE DO PRACY NA GORĄCO

STALE NARZĘDZIOWE DO PRACY NA GORĄCO Ćwiczenie 9 Stale narzędziowe STALE NARZĘDZIOWE DO PRACY NA ZIMNO DO PRACY NA GORĄCO SZYBKOTNĄCE NIESTOPOWE STOPOWE Rysunek 1. Klasyfikacja stali narzędziowej. Ze stali narzędziowej wykonuje się narzędzia

Bardziej szczegółowo

Wykresy równowagi układu żelazo-węgiel. Stabilny żelazo grafit Metastabilny żelazo cementyt

Wykresy równowagi układu żelazo-węgiel. Stabilny żelazo grafit Metastabilny żelazo cementyt Wykresy równowagi układu żelazo-węgiel Stabilny żelazo grafit Metastabilny żelazo cementyt UKŁAD RÓWNOWAGI FAZOWEJ ŻELAZO-CEMENTYT Schemat wykresu układu równowagi fazowej żelazo-węgiel i żelazo-cementyt

Bardziej szczegółowo

PL B1. POLITECHNIKA ŚWIĘTOKRZYSKA, Kielce, PL BUP 17/16. MAGDALENA PIASECKA, Kielce, PL WUP 04/17

PL B1. POLITECHNIKA ŚWIĘTOKRZYSKA, Kielce, PL BUP 17/16. MAGDALENA PIASECKA, Kielce, PL WUP 04/17 PL 225512 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 225512 (13) B1 (21) Numer zgłoszenia: 415204 (51) Int.Cl. C23C 10/28 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia:

Bardziej szczegółowo

WKŁADKI WĘGLIKOWE do narzędzi górniczych

WKŁADKI WĘGLIKOWE do narzędzi górniczych WKŁADKI WĘGLIKOWE do narzędzi górniczych Wprowadzenie Wkładki i piły tnące z węglików spiekanych są powszechnie używanymi narzędziami tnącymi. Są szeroko stosowane w narzędziach tokarskich, wiertłach,

Bardziej szczegółowo

FRIALIT -DEGUSSIT Ceramika Tlenkowa. Materiały, zastosowanie i właściwości

FRIALIT -DEGUSSIT Ceramika Tlenkowa. Materiały, zastosowanie i właściwości - Ceramika Tlenkowa Materiały, zastosowanie i właściwości Grupy i obszary zastosowania 02 03 Materiały i typowe zastosowania 04 05 Właściwości materiału 06 07 Grupy i obszary zastosowania Zaawansowana

Bardziej szczegółowo

Zespół Szkół Samochodowych

Zespół Szkół Samochodowych Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: OTRZYMYWANIE STOPÓW ŻELAZA Z WĘGLEM. 2016-01-24 1 1. Stopy metali. 2. Odmiany alotropowe żelaza. 3.

Bardziej szczegółowo

MATERIAŁ ELWOM 25. Mikrostruktura kompozytu W-Cu25: ciemne obszary miedzi na tle jasnego szkieletu wolframowego; pow. 250x.

MATERIAŁ ELWOM 25. Mikrostruktura kompozytu W-Cu25: ciemne obszary miedzi na tle jasnego szkieletu wolframowego; pow. 250x. MATERIAŁ ELWOM 25.! ELWOM 25 jest dwufazowym materiałem kompozytowym wolfram-miedź, przeznaczonym do obróbki elektroerozyjnej węglików spiekanych. Kompozyt ten jest wykonany z drobnoziarnistego proszku

Bardziej szczegółowo

Wydajność w obszarze HSS

Wydajność w obszarze HSS New czerwiec 2017 Nowe produkty dla techników obróbki skrawaniem Wydajność w obszarze HSS Nowe wiertło HSS-E-PM UNI wypełnia lukę pomiędzy HSS a VHM TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o.

Bardziej szczegółowo

Opis efektów kształcenia dla modułu zajęć

Opis efektów kształcenia dla modułu zajęć Nazwa modułu: Podstawy obróbki cieplnej Rok akademicki: 2013/2014 Kod: MIM-1-505-s Punkty ECTS: 4 Wydział: Inżynierii Metali i Informatyki Przemysłowej Kierunek: Inżynieria Materiałowa Specjalność: Poziom

Bardziej szczegółowo

ATLAS STRUKTUR. Ćwiczenie nr 25 Struktura i właściwości materiałów kompozytowych

ATLAS STRUKTUR. Ćwiczenie nr 25 Struktura i właściwości materiałów kompozytowych ATLAS STRUKTUR Ćwiczenie nr 25 Struktura i właściwości materiałów kompozytowych Rys. 1. Mikrostruktura podeutektycznego stopu aluminium-krzem AK7. Pomiędzy dendrytami roztworu stałego krzemu w aluminium

Bardziej szczegółowo

Technologie wytwarzania. Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG

Technologie wytwarzania. Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG Technologie wytwarzania Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG Technologie wytwarzania Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki

Bardziej szczegółowo

DOLFA-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ DOLFAMEX

DOLFA-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ DOLFAMEX -POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ Dzięki użyciu nowoczesnego materiału mają one zastosowanie przy obróbce stali i żeliwa o podwyższonej twardości: q charakteryzują się wysoką żywotnością narzędzia,

Bardziej szczegółowo

http://www.chem.uw.edu.pl/people/ AMyslinski/Kaim/cze14.pdf BOEING 747 VERSUS 787: COMPOSITES BUDOWNICTWO Materiały kompozytowe nadają się do użycia w budownictwie w szerokiej gamie zastosowań:

Bardziej szczegółowo

KONSTRUKCYJNE MATERIAŁY KOMPOZYTOWE PRZEZNACZONE DO WYSOKOOBCIĄŻONYCH WĘZŁÓW TARCIA

KONSTRUKCYJNE MATERIAŁY KOMPOZYTOWE PRZEZNACZONE DO WYSOKOOBCIĄŻONYCH WĘZŁÓW TARCIA II Konferencja: Motoryzacja-Przemysł-Nauka ; Ministerstwo Gospodarki, dn. 26 listopada 2014 KONSTRUKCYJNE MATERIAŁY KOMPOZYTOWE PRZEZNACZONE DO WYSOKOOBCIĄŻONYCH WĘZŁÓW TARCIA Dr hab. inż. Jerzy Myalski

Bardziej szczegółowo

Narzędzia precyzyjne i półprzewodnikowe. Producent światowej klasy narzędzi diamentowych i CBN

Narzędzia precyzyjne i półprzewodnikowe. Producent światowej klasy narzędzi diamentowych i CBN Narzędzia precyzyjne i półprzewodnikowe Producent światowej klasy narzędzi diamentowych i CBN Tarcze ścierne ze spoiwem metalicznym oraz żywicznym Tarcza ze spoiwem metalicznym Tarcza ze spoiwem żywicznym

Bardziej szczegółowo

MATERIAŁOZNAWSTWO. Prof. dr hab. inż. Andrzej Zieliński Katedra Inżynierii Materiałowej Pok. 204

MATERIAŁOZNAWSTWO. Prof. dr hab. inż. Andrzej Zieliński Katedra Inżynierii Materiałowej Pok. 204 MATERIAŁOZNAWSTWO Prof. dr hab. inż. Andrzej Zieliński Katedra Inżynierii Materiałowej Pok. 204 PODRĘCZNIKI Leszek A. Dobrzański: Podstawy nauki o materiałach i metaloznawstwo K. Prowans: Materiałoznawstwo

Bardziej szczegółowo

Poliamid (Ertalon, Tarnamid)

Poliamid (Ertalon, Tarnamid) Poliamid (Ertalon, Tarnamid) POLIAMID WYTŁACZANY PA6-E Pół krystaliczny, niemodyfikowany polimer, który jest bardzo termoplastyczny to poliamid wytłaczany PA6-E (poliamid ekstrudowany PA6). Bardzo łatwo

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale niestopowe, stopowe, konstrukcyjne, narzędziowe, specjalne. Łódź 2010

Bardziej szczegółowo

σ c wytrzymałość mechaniczna, tzn. krytyczna wartość naprężenia, zapoczątkowująca pękanie

σ c wytrzymałość mechaniczna, tzn. krytyczna wartość naprężenia, zapoczątkowująca pękanie Materiały pomocnicze do ćwiczenia laboratoryjnego Właściwości mechaniczne ceramicznych kompozytów ziarnistych z przedmiotu Współczesne materiały inżynierskie dla studentów IV roku Wydziału Inżynierii Mechanicznej

Bardziej szczegółowo

Na miarę. Twoich. potrzeb PRODUCENT PROFESJONALNYCH NARZĘDZI ŚCIERNYCH

Na miarę. Twoich. potrzeb PRODUCENT PROFESJONALNYCH NARZĘDZI ŚCIERNYCH ŚCIERNICE SPERARE Na miarę woich potrzeb PROCEN PROFESJONALNYC NARZĘZI ŚCIERNYC ŚCIERNICE SPERARE Grupa narzędzi ściernych, w których jako materiał ścierny wykorzystuje się ziarna IAMENOE lub BORAZONOE

Bardziej szczegółowo

Przeznaczone są do końcowej obróbki metali, stopów i materiałów niemetalicznych. W skład past wchodzi:

Przeznaczone są do końcowej obróbki metali, stopów i materiałów niemetalicznych. W skład past wchodzi: I. PASTY DIAMENTOWE (STANDARDOWE I PRECYZYJNE) Przeznaczone są do końcowej obróbki metali, stopów i materiałów niemetalicznych. W skład past wchodzi: - mikroproszek ścierny z syntetycznego diamentu, -

Bardziej szczegółowo

Budowa i zastosowanie narzędzi frezarskich do obróbki CNC.

Budowa i zastosowanie narzędzi frezarskich do obróbki CNC. Budowa i zastosowanie narzędzi frezarskich do obróbki CNC. Materiały szkoleniowe. Sporządził mgr inż. Wojciech Kubiszyn 1. Frezowanie i metody frezowania Frezowanie jest jedną z obróbek skrawaniem mającej

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA ZIMNO

STAL NARZĘDZIOWA DO PRACY NA ZIMNO STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego

Bardziej szczegółowo

Narzędzia do toczenia poprzecznego

Narzędzia do toczenia poprzecznego Dragonskin 1335 / HCN1345 - toczenie stali 1335 i HCN1345 to nowe rodzaje powłok Dragonskin, jakie WNT wprowadza na rynek. Powłoka 1335 różni się od konkurencji nie tylko optycznie. Także jej wydajność

Bardziej szczegółowo

dr inż. Cezary SENDEROWSKI

dr inż. Cezary SENDEROWSKI Wojskowa Akademia Techniczna Wydział Nowych Technologii i Chemii Katedra Zaawansowanych Materiałów i Technologii Rodzaj studiów: studia inżynierskie Kierunek: mechanika i budowa maszyn Specjalność: wszystkie

Bardziej szczegółowo

FRIALIT -DEGUSSIT Ceramika Tlenkowa. Materiały, zastosowanie i właściwości

FRIALIT -DEGUSSIT Ceramika Tlenkowa. Materiały, zastosowanie i właściwości - Ceramika Tlenkowa Materiały, zastosowanie i właściwości Grupy i obszary zastosowania 02 03 Materiały i typowe zastosowania 04 05 Właściwości materiału 06 07 Grupy i obszary zastosowania - Ceramika Tlenkowa

Bardziej szczegółowo

Produkcja Regeneracja Napawanie

Produkcja Regeneracja Napawanie Produkcja Regeneracja Napawanie przed regeneracją po regeneracji Firma Doradztwo techniczne i kontrola Firma Elkrem powstała w 1995 roku. Misję firmy stanowi osiągnięcie pełnej satysfakcji Klienta poprzez

Bardziej szczegółowo

Chłodnice CuproBraze to nasza specjalność

Chłodnice CuproBraze to nasza specjalność Chłodnice CuproBraze to nasza specjalność Dlaczego technologia CuproBraze jest doskonałym wyborem? LUTOWANIE TWARDE 450 C LUTOWANIE MIĘKKIE 1000 C 800 C 600 C 400 C 200 C Topienie miedzi Topienie aluminium

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ

PODSTAWY OBRÓBKI CIEPLNEJ PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU

Bardziej szczegółowo

PODSTAWY SKRAWANIA MATERIAŁÓW KONSTRUKCYJNYCH

PODSTAWY SKRAWANIA MATERIAŁÓW KONSTRUKCYJNYCH WIT GRZESIK PODSTAWY SKRAWANIA MATERIAŁÓW KONSTRUKCYJNYCH Wydanie 3, zmienione i uaktualnione Wydawnictwo Naukowe PWN SA Warszawa 2018 Od Autora Wykaz ważniejszych oznaczeń i skrótów SPIS TREŚCI 1. OGÓLNA

Bardziej szczegółowo

UE6110 MC6025 UH6400 US735 HZ/HL/ HM/HX/ HV/HR TOOLS NEWS. Nowy system łamaczy wióra do obróbki ciężkiej

UE6110 MC6025 UH6400 US735 HZ/HL/ HM/HX/ HV/HR TOOLS NEWS. Nowy system łamaczy wióra do obróbki ciężkiej TOOLS NEWS B45P Nowy system łamaczy wióra do obróbki ciężkiej Przeznaczony specjalnie do obróbki cięzkiej stali nierdzewnych i stopowych. // HM/HX/ HV/HR Nowy system łamaczy wióra do obróbki ciężkiej //

Bardziej szczegółowo

WIELOOSTRZOWE UZĘBIENIE O ZMIENNEJ GEOMETRII SZLIFOWANE W 5 PŁASZCZYZNACH NA PARĘ ZĘBÓW Z MONOLITU SPECJALNEJ STALI SZYBKOTNĄCEJ

WIELOOSTRZOWE UZĘBIENIE O ZMIENNEJ GEOMETRII SZLIFOWANE W 5 PŁASZCZYZNACH NA PARĘ ZĘBÓW Z MONOLITU SPECJALNEJ STALI SZYBKOTNĄCEJ TREPANACYJNE P O W L E K A N E TiN WIELOOSTRZOWE UZĘBIENIE O ZMIENNEJ GEOMETRII SZLIFOWANE W 5 PŁASZCZYZNACH NA PARĘ ZĘBÓW Z MONOLITU SPECJALNEJ STALI SZYBKOTNĄCEJ 3 płaszczyzny ząb A 2 płaszczyzny ząb

Bardziej szczegółowo

Produkcja Regeneracja Napawanie

Produkcja Regeneracja Napawanie Produkcja Regeneracja Napawanie przed regeneracją po regeneracji Doradztwo techniczne i kontrola Firma Firma Elkrem powstała w 1995 roku. Misję firmy stanowi Oferujemy dla Przetwórstwa Tworzyw Sztucznych:

Bardziej szczegółowo

Technologia ceramiki: -zaawansowanej -ogniotrwałej Jerzy Lis, Dariusz Kata Katedra Technologii Ceramiki i Materiałów Ogniotrwałych

Technologia ceramiki: -zaawansowanej -ogniotrwałej Jerzy Lis, Dariusz Kata Katedra Technologii Ceramiki i Materiałów Ogniotrwałych Technologia szkła i ceramiki Technologia ceramiki: -zaawansowanej -ogniotrwałej Jerzy Lis, Dariusz Kata Katedra Technologii Ceramiki i Materiałów Ogniotrwałych PODSTAWOWE IMANENTNE WŁAŚCIWOŚCI TWORZYW

Bardziej szczegółowo

FRIALIT -DEGUSSIT Ceramika Tlenkowa. Materiały, zastosowanie i właściwości

FRIALIT -DEGUSSIT Ceramika Tlenkowa. Materiały, zastosowanie i właściwości - Ceramika Tlenkowa Materiały, zastosowanie i właściwości Grupy i obszary zastosowania 02 03 Materiały i typowe zastosowania 04 05 Właściwości materiału 06 07 Grupy i obszary zastosowania - Ceramika Tlenkowa

Bardziej szczegółowo

Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, Spis treści. Wstęp 11

Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, Spis treści. Wstęp 11 Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, 2017 Spis treści Wstęp 11 1. Wytwarzanie stali 13 1.1. Wstęp 13 1.2. Wsad do wielkiego pieca 15 1.3. Wytwarzanie

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA ZIMNO

STAL NARZĘDZIOWA DO PRACY NA ZIMNO STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego

Bardziej szczegółowo

Węglikowe pilniki obrotowe. Asortyment rozszerzony 2016

Węglikowe pilniki obrotowe. Asortyment rozszerzony 2016 Węglikowe pilniki obrotowe Asortyment rozszerzony 2016 1 WĘGLIKOWE PILNIKI OBROTOWE Asortyment rozszerzony 2016 WSTĘP Pilniki obrotowe Dormer to wysokiej jakości, uniwersalne narzędzia o różnej budowie

Bardziej szczegółowo

1. Klasyfikacja narzędzi. Mechanizmy zużycia i Wymagania stawiane narzędziom

1. Klasyfikacja narzędzi. Mechanizmy zużycia i Wymagania stawiane narzędziom 1. Klasyfikacja narzędzi. Mechanizmy zużycia i Wymagania stawiane narzędziom Rozwój materiałów narzędziowych Historia rozwoju narzędzi sięga czasów starożytnych Znaleziono je w piramidach egipskich mają

Bardziej szczegółowo

Cechy ściernic diamentowych i z regularnego azotku boru ze spoiwem ceramicznym

Cechy ściernic diamentowych i z regularnego azotku boru ze spoiwem ceramicznym Ściernice diamentowe i CBN ze spoiwem ceramicznym Narzędzia ścierne diamentowe i z regularnego azotku boru ze spoiwami ceramicznymi przeznaczone są do obróbki ściernej ceraminiki specjalnej (tlenkowej,

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3.

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. WYŻARZANIE 1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej Dziedzina

Bardziej szczegółowo

1. Właściwy dobór taśmy

1. Właściwy dobór taśmy 1. Właściwy dobór taśmy 1. 1. Długość taśmy Wymiary taśmy są ściśle związane z rodzajem używanej przecinarki. Informacje na ten temat można przeczytać w DTR-ce maszyny. 1. 2. Szerokość taśmy W przecinarkach

Bardziej szczegółowo

1. BADANIE SPIEKÓW 1.1. Oznaczanie gęstości i porowatości spieków

1. BADANIE SPIEKÓW 1.1. Oznaczanie gęstości i porowatości spieków 1. BADANIE SPIEKÓW 1.1. Oznaczanie gęstości i porowatości spieków Gęstością teoretyczną spieku jest stosunek jego masy do jego objętości rzeczywistej, to jest objętości całkowitej pomniejszonej o objętość

Bardziej szczegółowo

STALE STOPOWE KONSTRUKCYJNE

STALE STOPOWE KONSTRUKCYJNE STALE STOPOWE KONSTRUKCYJNE Podział stali stopowych ze względu na zastosowanie: stale konstrukcyjne stale narzędziowe stale o szczególnych właściwościach STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali:

Bardziej szczegółowo

STALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

STALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali: stale spawalne o podwyższonej

Bardziej szczegółowo

W tygle używane do topienia (grzanie indukcyjne) metali (szlachetnych) W płyty piecowe / płyty ślizgowe / wyposażenie pieca

W tygle używane do topienia (grzanie indukcyjne) metali (szlachetnych) W płyty piecowe / płyty ślizgowe / wyposażenie pieca FRIALIT -DEGUSSIT ZAAWANSOWANA CERAMIKA TECHNICZNA DEGUSSIT ZR25 Zastosowanie: Szok termiczny i wysokie temperatury, izolacja Materiał: Mg-PSZ (ZrO2) DEGUSSIT ZR25 Cyrkon znany jest z wysokiej wytrzymałości

Bardziej szczegółowo

POKRYWANE FREZY ZE STALI PROSZKOWEJ PM60. Idealne rozwiązanie dla problemów z wykruszaniem narzędzi węglikowych w warunkach wibracji i drgań

POKRYWANE FREZY ZE STALI PROSZKOWEJ PM60. Idealne rozwiązanie dla problemów z wykruszaniem narzędzi węglikowych w warunkach wibracji i drgań FREZY POKRYWANE FREZY ZE STALI PROSZKOWEJ PM60 Idealne rozwiązanie dla problemów z wykruszaniem narzędzi węglikowych w warunkach wibracji i drgań - Lepsza odporność na zużycie - Lepsza żywotność narzędzi

Bardziej szczegółowo

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez STALE NARZĘDZIOWE Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez obróbkę skrawaniem lub przez przeróbkę

Bardziej szczegółowo

Stale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

Stale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania

Bardziej szczegółowo

iglidur M250 Solidny i wytrzymały

iglidur M250 Solidny i wytrzymały Solidny i wytrzymały Asortyment Samosmarujące łożyska ślizgowe wykonane z są definiowane przez ich odporność na uderzenia, tłumienie drgań i odporność na zużycie. Są doskonałe w zastosowaniach, gdzie konieczne

Bardziej szczegółowo

http://www.chem.uw.edu.pl/people/ AMyslinski/Kaim/cze14.pdf BUDOWNICTWO Materiały kompozytowe nadają się do użycia w budownictwie w szerokiej gamie zastosowań: elementy wzmacniające przemysłowych

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 13, Data wydania: 22 kwietnia 2015 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo

Metalurgia proszków. Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część II - wyroby

Metalurgia proszków. Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część II - wyroby Metalurgia proszków Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część II wyroby WYROBY SPIEKANE Wyroby konkurencyjne Wyroby z żelaza, stali węglowej i stopowej, stopy miedzi Wyroby

Bardziej szczegółowo

INŻYNIERII MATERIAŁOWEJ

INŻYNIERII MATERIAŁOWEJ POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Laboratorium Inżynierii Materiałowej ATLAS STRUKTUR Ćwiczenie nr 25 Struktura i właściwości materiałów kompozytowych dr inż. Jarosław

Bardziej szczegółowo

Metale i ich stopy. Podręcznik akademicki do nauki metaloznawstwa i inżynierii materiałowej. Prof. Leszek A. Dobrzański

Metale i ich stopy. Podręcznik akademicki do nauki metaloznawstwa i inżynierii materiałowej. Prof. Leszek A. Dobrzański Metale i ich stopy Podręcznik akademicki do nauki metaloznawstwa i inżynierii materiałowej Prof. Leszek A. Dobrzański Gliwice, 2017 Metale i ich stopy Leszek A. Dobrzański 1 Centrum Badawczo-Projektowo-Produkcyjne

Bardziej szczegółowo

Tematy Prac Magisterskich Katedra Inżynierii Stopów i Kompozytów Odlewanych

Tematy Prac Magisterskich Katedra Inżynierii Stopów i Kompozytów Odlewanych Tematy Prac Magisterskich Katedra Inżynierii Stopów i Kompozytów Odlewanych 2014-2015 Lp. 1 2 3 4 5 6 Nazwisko i Imię dyplomanta Temat pracy Optymalizacja komputerowa parametrów procesu wypełniania wnęki

Bardziej szczegółowo

EN 450B. EN 14700: E Z Fe3. zasadowa

EN 450B. EN 14700: E Z Fe3. zasadowa EN 450B EN 14700: E Z Fe3 Grubootulona elektroda do regeneracji zużytych części maszyn o wymaganej twardości napawanej powierzchni w stanie surowym minimum 40 HRC. UDT C Si Mn Mo 0,06 0,40 0,75 0,50 Twardość

Bardziej szczegółowo

PYTANIA NA EGZAMIN DYPLOMOWY MAGISTERSKI

PYTANIA NA EGZAMIN DYPLOMOWY MAGISTERSKI PYTANIA NA EGZAMIN DYPLOMOWY MAGISTERSKI KIERUNEK STUDIÓW: INŻYNIERIA MATERIAŁOWA Inżynieria Materiałowa: SPECJALNOŚĆ: INŻYNIERIA SPAJANIA 1. Klasyfikacja, podział i charakterystyka materiałów konstrukcyjnych.

Bardziej szczegółowo

Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia

Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia Przedmiot: Nauka o materiałach Rodzaj przedmiotu: Obowiązkowy Kod przedmiotu: IM S 0 5-0_0 Rok: I Semestr: Forma studiów: Studia

Bardziej szczegółowo

PRACA DYPLOMOWA W BUDOWIE WKŁADEK FORMUJĄCYCH. Tomasz Kamiński. Temat: ŻYWICE EPOKSYDOWE. dr inż. Leszek Nakonieczny

PRACA DYPLOMOWA W BUDOWIE WKŁADEK FORMUJĄCYCH. Tomasz Kamiński. Temat: ŻYWICE EPOKSYDOWE. dr inż. Leszek Nakonieczny Politechnika Wrocławska - Wydział Mechaniczny Instytut Technologii Maszyn i Automatyzacji PRACA DYPLOMOWA Tomasz Kamiński Temat: ŻYWICE EPOKSYDOWE W BUDOWIE WKŁADEK FORMUJĄCYCH Promotor: dr inż. Leszek

Bardziej szczegółowo

KONSTRUKCJE METALOWE - LABORATORIUM. Produkcja i budowa stali

KONSTRUKCJE METALOWE - LABORATORIUM. Produkcja i budowa stali KONSTRUKCJE METALOWE - LABORATORIUM Produkcja i budowa stali Produkcja stali ŻELAZO (Fe) - pierwiastek chemiczny, w stanie czystym miękki i plastyczny metal o niezbyt dużej wytrzymałości STAL - stop żelaza

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA GORĄCO

STAL NARZĘDZIOWA DO PRACY NA GORĄCO STAL NARZĘDZIOWA DO PRACY NA GORĄCO Stal BÖHLER W360 ISOBLOC jest stalą narzędziową na matryce i stemple do kucia na zimno i na gorąco. Stal ta może mieć szerokie zastosowanie, gdzie wymagane są wysoka

Bardziej szczegółowo

Nowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop.

Nowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop. Nowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop. 2011 Spis treści Wstęp 9 1. Wysokostopowe staliwa Cr-Ni-Cu -

Bardziej szczegółowo

P R O F E S J O N A L N E FREZY PILNIKOWE Z WĘGLIKA SPIEKANEGO 1500 HV

P R O F E S J O N A L N E FREZY PILNIKOWE Z WĘGLIKA SPIEKANEGO 1500 HV P R O F E S J O N A L N E FREZY PILNIKOWE Z WĘGLIKA SPIEKANEGO 1500 HV Specjalna geometria ostrzy uzębienia, a dodatkowo odpowiednio ukształtowane i głębokie wręby, umożliwiają szybkie odprowadzenie łatwo

Bardziej szczegółowo

Peter Schramm pracuje w dziale technicznym FRIATEC AG, oddział ceramiki technicznej.

Peter Schramm pracuje w dziale technicznym FRIATEC AG, oddział ceramiki technicznej. FRIALIT -DEGUSSIT ZAAWANSOWANA CERAMIKA TECHNICZNA NIEWYCZERPANY POTENCJAŁ Peter Schramm pracuje w dziale technicznym FRIATEC AG, oddział ceramiki technicznej. Jak produkuje się zaawansowaną ceramikę techniczną?

Bardziej szczegółowo

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria

Bardziej szczegółowo

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu Instrukcja do ćwiczeń laboratoryjnych z przedmiotów Materiałoznawstwo i Nauka o materiałach Identyfikacja materiałów

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA ZIMNO

STAL NARZĘDZIOWA DO PRACY NA ZIMNO STAL NARZĘDZIOWA DO PRACY NA ZIMNO BÖHLER K340 ISODUR jest uniwersalną stalą narzędziową do pracy na zimno, przy pomocy której zarobicie pieniądze i nie tylko podczas wycinania monet, lecz również podczas

Bardziej szczegółowo

STAL PROSZKOWA NARZĘDZIOWA DO PRACY NA ZIMNO

STAL PROSZKOWA NARZĘDZIOWA DO PRACY NA ZIMNO STAL PROSZKOWA NARZĘDZIOWA DO PRACY NA ZIMNO Elementy gięte BÖHLER K390 MICROCLEAN jest stalą proszkową do pracy na zimno posiadającą najlepsze właściwości oferowane do chwili obecnej w zastosowaniach

Bardziej szczegółowo
