KARTA PRZEDMIOTU

Transkrypt

1 WYDZIAŁ PODSTAWOWYCH PROBLEMÓW TECHNIKI Zał. nr 4 do ZW 33/01 KARTA PRZEDMIOTU Nazwa w języku polskim...technologie OPTYCZNE Nazwa w języku angielskim...optical TECHNOLOGIES Kierunek studiów (jeśli dotyczy):...optyka Specjalność (jeśli dotyczy):.. Stopień studiów i forma: I stopień, stacjonarna Rodzaj przedmiotu: obowiązkowy Kod przedmiotu FTP WL Grupa kursów TAK Liczba godzin zajęć zorganizowanych w Uczelni (ZZU) Liczba godzin całkowitego nakładu pracy studenta (CNPS) Forma zaliczenia Wykład Ćwiczenia Laboratorium Projekt Seminarium zaliczenie na ocenę X Dla grupy kursów zaznaczyć kurs końcowy (X) Liczba punktów ECTS 1 4 w tym liczba punktów 4 odpowiadająca zajęciom o charakterze praktycznym (P) w tym liczba punktów ECTS odpowiadająca zajęciom wymagającym bezpośredniego kontaktu (BK) 1 WYMAGANIA WSTĘPNE W ZAKRESIE WIEDZY, UMIEJĘTNOŚCI I INNYCH KOMPETENCJI 1.Wiedza z dziedziny Optyka Instrumentalna. Stosowanie Grafiki Inżynierskiej i umiejętność wykonywania rysunków technicznych 3. Znajomość Materiałoznawstwa Optycznego 4. Umiejętność wykonywania skoordynowanych ruchów rąk i nóg w czasie obróbki elementów 6. Wrażliwość i kreatywność we współpracy w zespole pracującym w Warsztacie Optycznym na maszynach

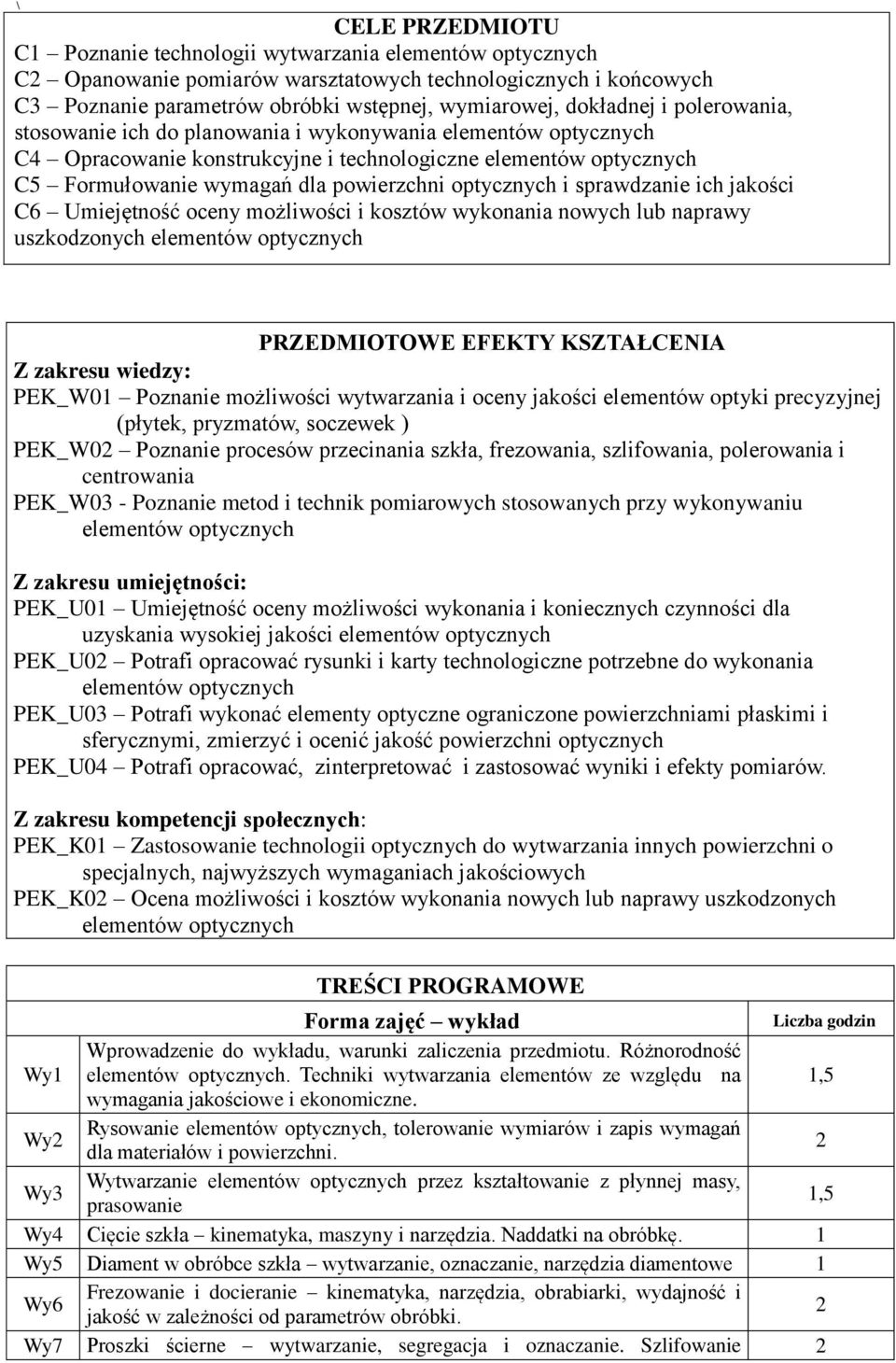

2 \ CELE PRZEDMIOTU C1 Poznanie technologii wytwarzania elementów C Opanowanie pomiarów warsztatowych technologicznych i końcowych C3 Poznanie parametrów obróbki wstępnej, wymiarowej, dokładnej i polerowania, stosowanie ich do planowania i wykonywania elementów C4 Opracowanie konstrukcyjne i technologiczne elementów C5 Formułowanie wymagań dla powierzchni i sprawdzanie ich jakości C6 Umiejętność oceny możliwości i kosztów wykonania nowych lub naprawy uszkodzonych elementów PRZEDMIOTOWE EFEKTY KSZTAŁCENIA Z zakresu wiedzy: PEK_W01 Poznanie możliwości wytwarzania i oceny jakości elementów optyki precyzyjnej (płytek, pryzmatów, soczewek ) PEK_W0 Poznanie procesów przecinania szkła, frezowania, szlifowania, polerowania i centrowania PEK_W03 - Poznanie metod i technik pomiarowych stosowanych przy wykonywaniu elementów Z zakresu umiejętności: PEK_U01 Umiejętność oceny możliwości wykonania i koniecznych czynności dla uzyskania wysokiej jakości elementów PEK_U0 Potrafi opracować rysunki i karty technologiczne potrzebne do wykonania elementów PEK_U03 Potrafi wykonać elementy optyczne ograniczone powierzchniami płaskimi i sferycznymi, zmierzyć i ocenić jakość powierzchni PEK_U04 Potrafi opracować, zinterpretować i zastosować wyniki i efekty pomiarów. Z zakresu kompetencji społecznych: PEK_K01 Zastosowanie technologii do wytwarzania innych powierzchni o specjalnych, najwyższych wymaganiach jakościowych PEK_K0 Ocena możliwości i kosztów wykonania nowych lub naprawy uszkodzonych elementów TREŚCI PROGRAMOWE Forma zajęć wykład Wprowadzenie do wykładu, warunki zaliczenia przedmiotu. Różnorodność Wy1 elementów. Techniki wytwarzania elementów ze względu na 1,5 wymagania jakościowe i ekonomiczne. Wy Rysowanie elementów, tolerowanie wymiarów i zapis wymagań dla materiałów i powierzchni. Wy3 Wytwarzanie elementów przez kształtowanie z płynnej masy, prasowanie 1,5 Wy4 Cięcie szkła kinematyka, maszyny i narzędzia. Naddatki na obróbkę. 1 Wy5 Diament w obróbce szkła wytwarzanie, oznaczanie, narzędzia diamentowe 1 Wy6 Frezowanie i docieranie kinematyka, narzędzia, obrabiarki, wydajność i jakość w zależności od parametrów obróbki. Wy7 Proszki ścierne wytwarzanie, segregacja i oznaczanie. Szlifowanie Liczba godzin

3 proszkami teorie obróbki-kinematyka, maszyny i narzędzia. Wydajność i jakość w zależności od parametrów obróbki. Wy Mocowanie elementów do obróbki sposoby, materiały i narzędzia. 1 Wy9 Polerowanie teorie obróbki materiały polerskie, narzędzia i maszyny. Wydajność w zależności od parametrów obróbki i materiałów. Wy10 Pomiary i ocena jakości powierzchni. 1 Wy11 Centrowanie soczewek. 1 Suma godzin 15 Forma zajęć - laboratorium La1 Wstępne kształtowanie szkła przez cięcie piłami diamentowymi. Pomiary i 4 wyznaczanie parametrów przecinania, raporty dzienne. La Zgrubna obróbka powierzchni płaskich. Pomiary, wyznaczanie parametrów obróbki. Obliczanie rozmiarów technologicznych La3 Kształtowa obróbka pryzmatów. Pomiary, wyznaczanie parametrów obróbki. Wyznaczanie korekt wymiarów. La4 Dokładna obróbka pryzmatów. Pomiary, wyznaczanie parametrów obróbki. 6 Wstępne obliczenia gabarytowe achromatu La5 Polerowanie powierzchni płaskich. Pomiary i ocena jakości powierzchni polerowanych. Obliczenia sprawdzające achromatu. La6 Wykonanie kształtek wstępnych dla soczewek. Obliczenia technologiczne 10 soczewek. La7 Obróbka dokładna powierzchni sferycznych. Przygotowanie kart 4 technologicznych soczewek. La Polerowanie powierzchni sferycznych wypukłych i wklęsłych. Pomiary i ocena jakości powierzchni polerowanych. Wykonanie rysunków warsztatowych. La9 Centrowanie i fazowanie soczewek. Korekta opracowań 4 Suma godzin 60 Liczba godzin STOSOWANE NARZĘDZIA DYDAKTYCZNE N1. Prezentacje multimedialne N. Udostępniane z wyprzedzeniem kopie prezentacji multimedialnych N3. Pokazy eksponatów elementów, materiałów, narzędzi i maszyn stosowanych w technologiach N4. Praktyczne wykonywanie pryzmatów i soczewek w Warsztacie Optycznym N5. Pomoc indywidualna bezpośrednia przy wykonywaniu i pomiarach elementów N6. Konsultacje N7. Uzgadnianie założeń, wymagań i możliwości rozwiązania tematu projektowego N. Praca własna studentów pogłębianie wiadomości, wykonywanie opracowań pomiarów i projektów indywidualnych

4 OCENA OSIĄGNIĘCIA PRZEDMIOTOWYCH EFEKTÓW KSZTAŁCENIA Oceny (F formująca (w trakcie semestru), P podsumowująca (na koniec semestru) Numer efektu kształcenia F1 PEK_W01 do W03, PEK_U01 do U04 P PEK_W01 do W03, PEK_U01 do U04, PEK_K01 do K0 Sposób oceny osiągnięcia efektu kształcenia Bieżące sprawdzanie i korekta na każdych ćwiczeniach wyników prac i pomiarów warsztatowych, postępów w opracowaniu zadań indywidualnych Sprawdziany końcowe i poprawkowe z wiadomości. Ocena wykonanych elementów. Końcowe skompletowanie wyników i opracowań pomiarów i parametrów obróbki. Zaliczenie zadań indywidualnych- opracowań konstrukcji, rysunków i kart technologicznych elementów LITERATURA PODSTAWOWA I UZUPEŁNIAJĄCA LITERATURA PODSTAWOWA: [1] Z. Legun - Technologie elementów [] Polskie Normy i Normy Branżowe, [3] Normy ISO, LITERATURA UZUPEŁNIAJĄCA: [1] D. F. Horne (j. angielski) - Optical production technology OPIEKUN PRZEDMIOTU (IMIĘ, NAZWISKO, ADRES ) Józef Zarówny doc. dr inż. jozef.zarowny@pwr.wroc,pl

5 MACIERZ POWIĄZANIA EFEKTÓW KSZTAŁCENIA DLA PRZEDMIOTU TECHNOLOGIE OPTYCZNE Z EFEKTAMI KSZTAŁCENIA NA KIERUNKU OPTYKA I SPECJALNOŚCI.. Przedmiotowy efekt kształcenia Odniesienie przedmiotowego efektu do efektów kształcenia zdefiniowanych dla kierunku studiów i specjalności (o ile dotyczy)** Cele przedmiotu*** Treści programowe*** Numer narzędzia dydaktycznego*** PEK_W01 (wiedza) PEK_W0 PEK_W03 K1OPT_W01;K1OPT_W04;K1OPT_W09; K1OPT_W11;K1OPT_W1;K1OPT_W3 INO; K1OPT_W4_INO. K1OPT_U01;K1OPT_U0. K1OPT_K04;K1OPT_K06. K1OPT_W1. K1OPT_U01;K1OPT_U0. K1OPT_K01;K1OPT_K0; K1OPT_W01;K1OPT_W09;K1OPT_W1; K1OPT_W3_INO. C1;C;C3;C4;C6 C3;C4 C;C5. Wy1;Wy3 La1do9 Wy3;Wy4;Wy5; Wy6;Wy7;Wy; Wy9;Wy11. La1 do 5 Wy10. N1;N;N3;N4;N6 N1 do 6 N1;N;N3;N4;N5; N6;N PEK_U01 (umiejętności) PEK_U0 PEK_U03 PEK-04 PEK_K01 (kompetencje) PEK_K0 K1OPT_W1;K1OPT_W17;K1OPT_W3 INO;K1OPT_W4_INO. K1OPT_U01. K1OPT_K01;K1OPT_K0;K1OPT_K03. K1OPT_W17;K1OPT_W4INO K1OPT_U01. K1OPT_K01;K1OPT_K0;K1OPT_W03. K1OPT_U01;K1OPT_U0;K1OPT_U0; K1OPT_U09. K1OPT_K01;K1OPT_K0;; K1OPT_K06. K1OPT_W09;K1OPT_W3_INO;K1OPT _W4_INO. K1OPT_U01;K1OPT_U0;K1OPT_U03; K1OPT_U0. K1OPT_K01;K1OPT_K0;K1OPT_K03.; K1OPT_W01;K1OPT_W04;K1OPT_W11; K1OPT_U01;K1OPT_U03;K1OPT_U0. K1OPT_W01;K1OPT_W04;K1OPT_W11; K1OPT_U01;K1OPT_U03;K1OPT_U0. K1OPT_U09. C1;C;C3 Wy1;Wy3 do 11. C4 Wy. La4 do N1 do 6; N. N1;N;N6;N C1 do 6 N4;N5;N6;N C do 6 Wy10. La1 do 5 C1;C;C5 Wy1;Wy3 do 11 N1;N;N4;N5;N6; N7. N1;N;N4;N6;N. C4 do 6 Wy1; Wy3 do 11 N1;N;N3;N4;N6; N7.
