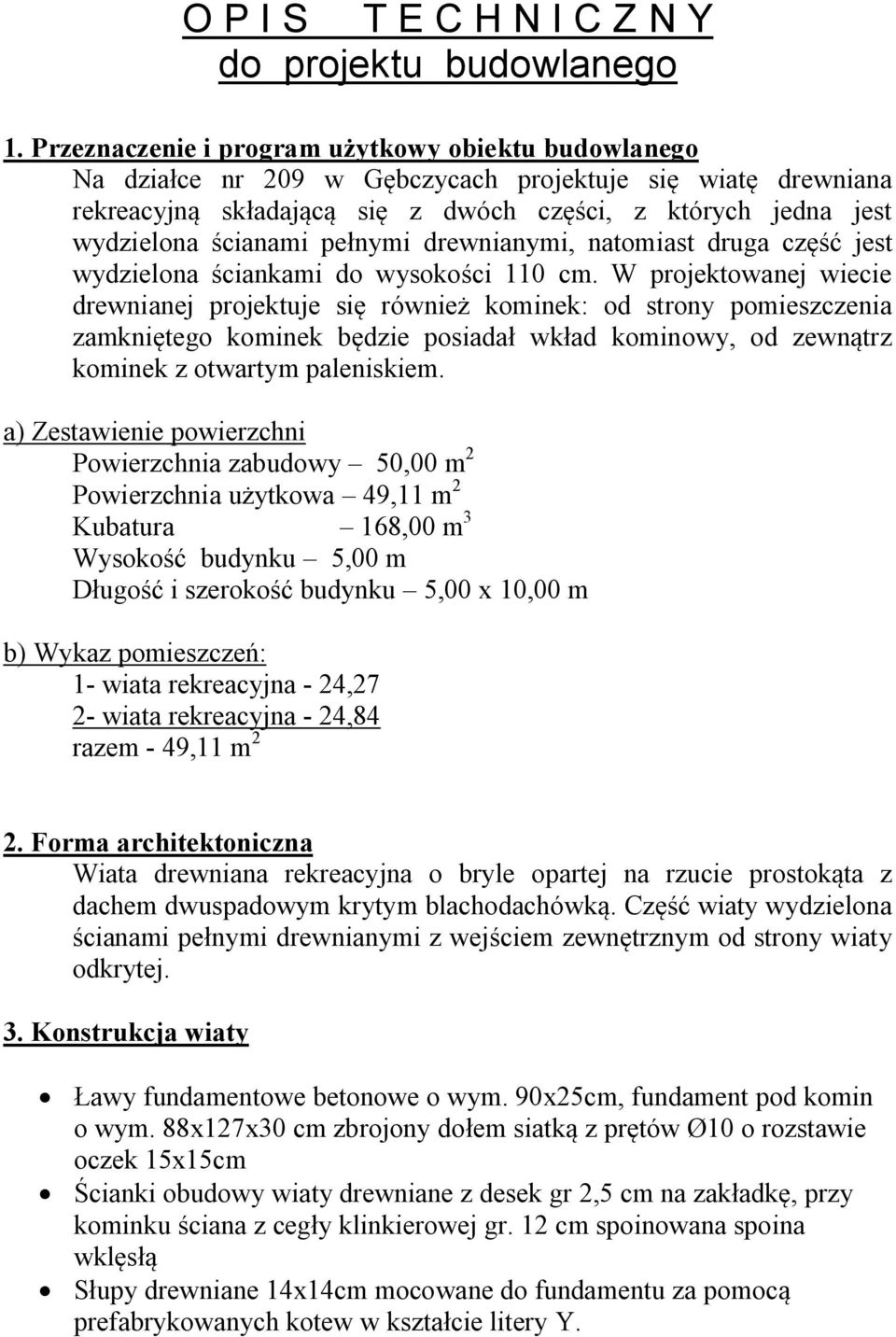

1 O P I S T E C H N I C Z N Y do projektu budowlanego 1. Przeznaczenie i program użytkowy obiektu budowlanego Na działce nr 209 w Gębczycach projektuje się wiatę drewniana rekreacyjną składającą się z dwóch części, z których jedna jest wydzielona ścianami pełnymi drewnianymi, natomiast druga część jest wydzielona ściankami do wysokości 110 cm. W projektowanej wiecie drewnianej projektuje się również kominek: od strony pomieszczenia zamkniętego kominek będzie posiadał wkład kominowy, od zewnątrz kominek z otwartym paleniskiem. a) Zestawienie powierzchni Powierzchnia zabudowy 50,00 m 2 Powierzchnia użytkowa 49,11 m 2 Kubatura 168,00 m 3 Wysokość budynku 5,00 m Długość i szerokość budynku 5,00 x 10,00 m b) Wykaz pomieszczeń: 1- wiata rekreacyjna - 24,27 2- wiata rekreacyjna - 24,84 razem - 49,11 m 2 2. Forma architektoniczna Wiata drewniana rekreacyjna o bryle opartej na rzucie prostokąta z dachem dwuspadowym krytym blachodachówką. Część wiaty wydzielona ścianami pełnymi drewnianymi z wejściem zewnętrznym od strony wiaty odkrytej. 3. Konstrukcja wiaty Ławy fundamentowe betonowe o wym. 90x25cm, fundament pod komin o wym. 88x127x30 cm zbrojony dołem siatką z prętów Ø10 o rozstawie oczek 15x15cm Ścianki obudowy wiaty drewniane z desek gr 2,5 cm na zakładkę, przy kominku ściana z cegły klinkierowej gr. 12 cm spoinowana spoina wklęsłą Słupy drewniane 14x14cm mocowane do fundamentu za pomocą prefabrykowanych kotew w kształcie litery Y.

pełnymi drewnianymi, natomiast druga część jest wydzielona ściankami do wysokości 110 cm.

2 Dach o konstrukcji drewnianej dwuspadowy o następujących elementach: - krokwie 6 x 12 cm - jętki 4x12cm - płatwie 14 x 14cm - miecze 6 x 12 cm - kleszcze 2 x 6/12 cm - wymiany 6x12cm Pokrycie dachowe o następujących warstwach: - blachodachówka - łaty 2,5/6 cm - deski 2,5 cm - krokwie 6/12 cm Posadzka o następujących warstwach: - płytki ceramiczne gres mrozoodporne - beton zbrojony siatką 6 cm - 2 x papa na lepiku - beton 15 cm - piasek 20 cm 4. Rynny i rury spustowe Rynny Ø15 i rury spustowe Ø12 PCV w kolorze brązowym PCV lub z blachy ocynkowanej. 5. Okna. Okna i podokiennki drewniane. 6. Drzwi. Drzwi do pomieszczenia zamkniętego - drewniane płycinowe. 7. Izolacje. Izolacja pozioma posadzki - 2 x papa na lepiku. 8. Malowanie Wszystkie elementy drewniane (widoczne) impregnowane i lakierowane dwukrotne lakierobejcą w kolorze TEK. 9. Wyposażenie budynku w instalacje Budynek wyposażony będzie w instalację elektryczną.

x papa na lepiku - beton 15 cm - piasek 20 cm 4. Rynny i rury spustowe Rynny Ø15 i rury spustowe Ø12 PCV w kolorze brązowym PCV lub z blachy ocynkowanej. 5. Okna. Okna i podokiennki drewniane. 6.

3 10. Wentylacja W pomieszczeniu zamkniętym wiaty zaprojektowano wentylację grawitacyjną oraz nawiew Ø10 rurą PCV pod posadzką. 11. Kominek Kominek otwarty oraz z wkładem kominkowym 12 kw prefabrykowany i zmontowany na budowie z gotowych elementów. 12. Warunki geotechniczne Opracowano opinię geotechniczną dla warunków gruntowo-wodnych w podłożu działek 208 i 209 w Gębczycach. Opracował: mgr Kamil Okruta. Warunki geotechniczne - proste. 13. Urządzenie terenu Przy budynku wiaty projektuje się chodnik szer. 2,00 m i dł. 11,00 m oraz dwie ławki drewniane po obu stronach chodnika. Chodnik o następujących warstwach: - POLBRUK 6 cm - piasek 5 cm - tłuczeń 20 cm 14. Zieleń Projektuje się zieleń wysoką - nasadzenia wokół działki świerkami srebrnymi. Zieleń niska trawniki.

Opracował: mgr Kamil Okruta. Warunki geotechniczne - proste. 13. Urządzenie terenu Przy budynku wiaty projektuje się chodnik szer. 2,00 m i dł.

4 OPIS TECHNICZNY do projektu zagospodarowania działki 1. Przedmiot inwestycji. Przedmiotem inwestycji jest budowa wiaty rekreacyjnej drewnianej wraz z wewnętrzną linią zasilającą elektryczną. Inwestycja przewidziana jest do realizacji w Gębczycach na działce nr Istniejący stan zagospodarowania działki. Działka nr 209 w Gębczycach bez zabudowy kubaturowej. 3. Projektowane zagospodarowanie działki. Na działce nr 209 w Gębczycach projektuje się: wiatę rekreacyjną drewnianą wewnętrzną linię zasilającą elektryczną 4. Zestawienie powierzchni bilans terenu Powierzchnia działki nr m 2 Powierzchnia zabudowy wiaty - 50,00 m 2 Powierzchnia chodnika - 11,00 m 2 Powierzchnia terenów zielonych m 2 Wskaźnik zabudowy działki - 1,61% 5. Ochrona zabytków Działka nr 209 w Gębczycach leży poza strefa ochrony konserwatorskiej. 6. Wpływ eksploatacji górniczej na zamierzenie inwestycyjne Działka znajduje się poza wpływem eksploatacji górniczej. 7. Ochrona środowiska naturalnego (zagrożenia). Planowana inwestycja nie pogorszy stanu środowiska naturalnego. Usuwanie odpadów stałych do kontenera znajdującego się na działce inwestora i wywożone przez koncesjonowaną firmę. 8. Stopień skomplikowania obiektu. Obiekt o konstrukcji prostej wykonywany metodą tradycyjną (drewniany). 9. Warunki geotechniczne. Opracowano opinię geotechniczną dla warunków gruntowo-wodnych w podłożu działek 208 i 209 w Gębczycach. Opracował: mgr Kamil Okruta. Warunki geotechniczne - proste.

Projektowane zagospodarowanie działki. Na działce nr 209 w Gębczycach projektuje się: wiatę rekreacyjną drewnianą wewnętrzną linię zasilającą elektryczną 4.

5 Informacja dotycząca bezpieczeństwa i ochrony zdrowia ( Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r., Dz. U. Nr 120, poz. 1126) 1. Nazwa i adres obiektu budowlanego Wiata rekreacyjna drewniana Gębczyce, dz. nr Imię i nazwisko lub nazwa inwestora oraz jego adres: Gmina Strzelin ul. Ząbkowicka Strzelin 3. Imię i nazwisko oraz adres projektanta sporządzającego informację: Wacław Grelewski, Strzelin, ul. Okrzei 15. Część opisowa. 1. Zakres robót dla całego zamierzenia budowlanego Budowa: wiaty rekreacyjnej drewnianej wewnętrznej linii zasilającej elektrycznej 2. Kolejność realizacji poszczególnych obiektów: Budowa: wiaty rekreacyjnej drewnianej wewnętrznej linii zasilającej elektrycznej 3. Wykaz istniejących obiektów budowlanych Działka nr 209 w Gębczycach bez zabudowy kubaturowej. 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Zagrożenie bezpieczeństwa i zdrowia ludzi może nastąpić podczas: - prac przy wykonywaniu więźby dachowej i pokrycia dachu 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania. Prace przy wykonywaniu więźby dachowej czas trwania 1 tydzień; ilość osób 4

Imię i nazwisko oraz adres projektanta sporządzającego informację: Wacław Grelewski, 57-100 Strzelin, ul. Okrzei 15

6 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do budowy kierownik budowy zobowiązany jest do przeprowadzenia szkolenia bhp na budowie: - zapoznanie z terenem budowy - wskazanie zagrożeń na budowie - (komunikacja, urządzenia elektryczne, p.poż.) - roboty montażowe z użyciem dźwigu samochodowego Szkolenie pracowników na stanowisku pracy. Wyposażenie w odzież i obuwie robocze oraz środki ochrony indywidualnej. Po przeprowadzeniu szkolenia należy dokonać zapisu w dzienniku budowy. 7. Wskazanie środków technicznych organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Ogrodzenie terenu i wyznaczenie stref niebezpiecznych Granice terenu, które nie można ogrodzić należy oznakować za pomocą tablic ostrzegawczych, a w razie potrzeby zapewnić stały nadzór Wysokość ogrodzenia powinna wynosić co najmniej 1,5 m Odpady należy usuwać w sposób ograniczający ich rozrzut i pylenie Drogi ewakuacyjne muszą odpowiadać wymaganiom przepisów technicznobudowlanych oraz przepisów przeciwpożarowych Przed rozpoczęciem robót budowlanych ustalić istniejące trasy przebiegu mediów i zapoznać pracowników z symbolami tych tras. Teren budowy wyposażyć w niezbędny sprzęt do gaszenia pożaru. Prowadzenie robót ziemnych w pobliżu instalacji podziemnych powinno odbywać się ręcznie. Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1m od poziomu podłogi lub ziemi, powinny być zabezpieczone przed upadkiem z wysokości za pomocą balustrady składającej się z deski krawężnikowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,10 m. Wolną przestrzeń pomiędzy deską krawężnikową a poręczą wypełnia się w sposób zabezpieczający pracowników przed upadkiem z wysokości Roboty budowlane wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U. nr 47 poz. 401.

elektryczne, p.poż.) - roboty montażowe z użyciem dźwigu samochodowego Szkolenie pracowników na stanowisku pracy. Wyposażenie w odzież i obuwie robocze oraz środki ochrony indywidualnej.
