Router NB3700. DU Dokumentacja Utrzymania. Wzorzec Typu NB3700-LW-G. Wprowadzenie. Zasady bezpieczeństwa Instalacja Konfiguracja Zgodność z prawem

Transkrypt

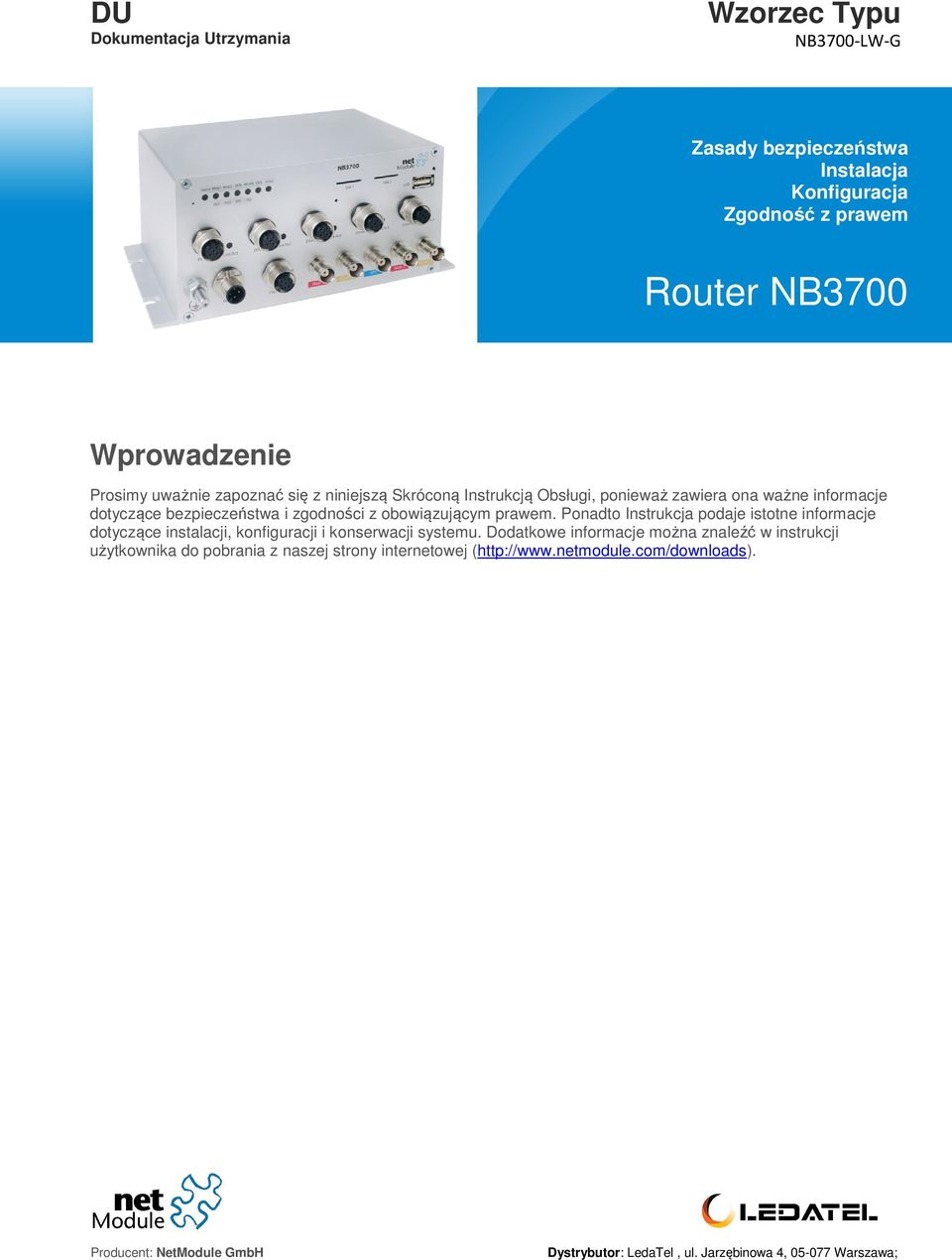

1 Zasady bezpieczeństwa Instalacja Konfiguracja Zgodność z prawem Router NB3700 Wprowadzenie Prosimy uważnie zapoznać się z niniejszą Skróconą Instrukcją Obsługi, ponieważ zawiera ona ważne informacje dotyczące bezpieczeństwa i zgodności z obowiązującym prawem. Ponadto Instrukcja podaje istotne informacje dotyczące instalacji, konfiguracji i konserwacji systemu. Dodatkowe informacje można znaleźć w instrukcji użytkownika do pobrania z naszej strony internetowej (

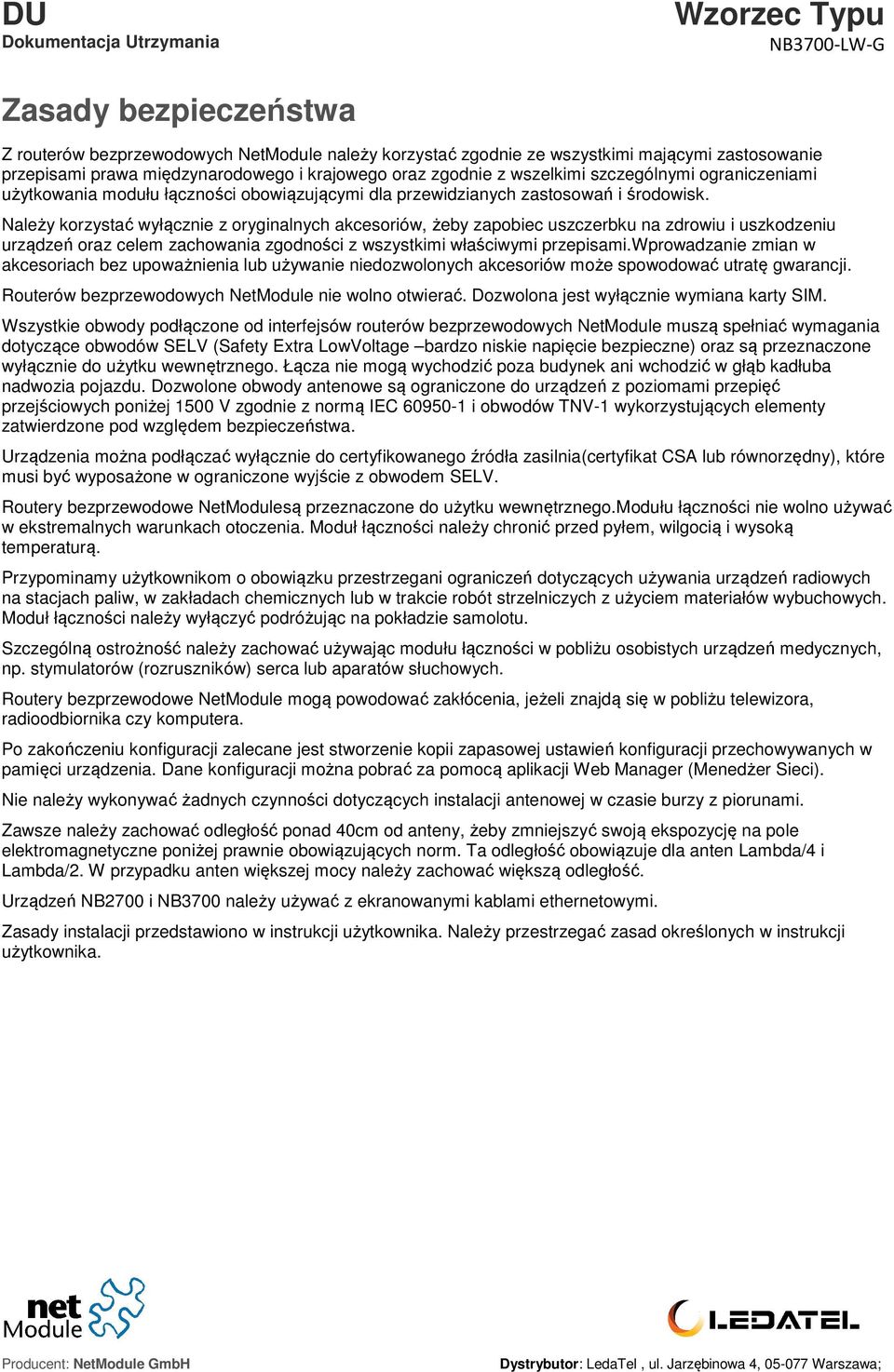

2 Zasady bezpieczeństwa Z routerów bezprzewodowych NetModule należy korzystać zgodnie ze wszystkimi mającymi zastosowanie przepisami prawa międzynarodowego i krajowego oraz zgodnie z wszelkimi szczególnymi ograniczeniami użytkowania modułu łączności obowiązującymi dla przewidzianych zastosowań i środowisk. Należy korzystać wyłącznie z oryginalnych akcesoriów, żeby zapobiec uszczerbku na zdrowiu i uszkodzeniu urządzeń oraz celem zachowania zgodności z wszystkimi właściwymi przepisami.wprowadzanie zmian w akcesoriach bez upoważnienia lub używanie niedozwolonych akcesoriów może spowodować utratę gwarancji. Routerów bezprzewodowych NetModule nie wolno otwierać. Dozwolona jest wyłącznie wymiana karty SIM. Wszystkie obwody podłączone od interfejsów routerów bezprzewodowych NetModulee muszą spełniać wymagania dotyczące obwodów SELV (Safety Extra LowVoltage bardzo niskie napięcie bezpieczne) oraz są przeznaczone wyłącznie do użytku wewnętrznego. Łącza nie mogą wychodzić poza budynek ani wchodzić w głąb kadłuba nadwozia pojazdu. Dozwolone obwody antenowe są ograniczone do urządzeń z poziomami przepięć przejściowych poniżej 1500 V zgodnie z normą IEC i obwodów TNV-1 wykorzystujących elementy zatwierdzone pod względem bezpieczeństwa. Urządzenia można podłączać wyłącznie do certyfikowanego źródła zasilnia(certyfikatt CSA lub równorzędny), które musi być wyposażone w ograniczone wyjście z obwodem SELV. Routery bezprzewodowe NetModulesą przeznaczone do użytku wewnętrznego.modułu łączności nie wolno używać w ekstremalnych warunkach otoczenia. Moduł łączności należy chronić przed pyłem, wilgocią i wysoką temperaturą. Przypominamy użytkownikom o obowiązku przestrzegani ograniczeń dotyczących używania urządzeń radiowych na stacjach paliw, w zakładach chemicznych lub w trakcie robót strzelniczych z użyciem materiałów wybuchowych. Moduł łączności należy wyłączyć podróżując na pokładzie samolotu. Szczególną ostrożność należy zachować używając modułu łączności w pobliżu osobistych urządzeń medycznych, np. stymulatorów (rozruszników) serca lub aparatów słuchowych. Routery bezprzewodowe NetModulee mogą powodować zakłócenia, jeżeli znajdą się w pobliżu telewizora, radioodbiornika czy komputera. Po zakończeniu konfiguracji zalecane jest stworzenie kopii zapasowej ustawień konfiguracji przechowywanych w pamięci urządzenia. Dane konfiguracji można pobrać za pomocą aplikacji Web Manager (Menedżer Sieci). Nie należy wykonywać żadnych czynności dotyczących instalacji antenowej w czasie burzy z piorunami. Zawsze należy zachować odległość ponad 40cm od anteny, żeby zmniejszyć swoją ekspozycję na pole elektromagnetyczne poniżej prawnie obowiązujących norm. Ta odległość obowiązuje dla anten Lambda/4 i Lambda/2. W przypadku anten większej mocy należy zachować większą odległość. Urządzeń NB2700 i NB3700 należy używać z ekranowanymi kablami ethernetowymi. Zasady instalacji przedstawiono w instrukcji użytkownika. Należy przestrzegać zasad określonych w instrukcji użytkownika.

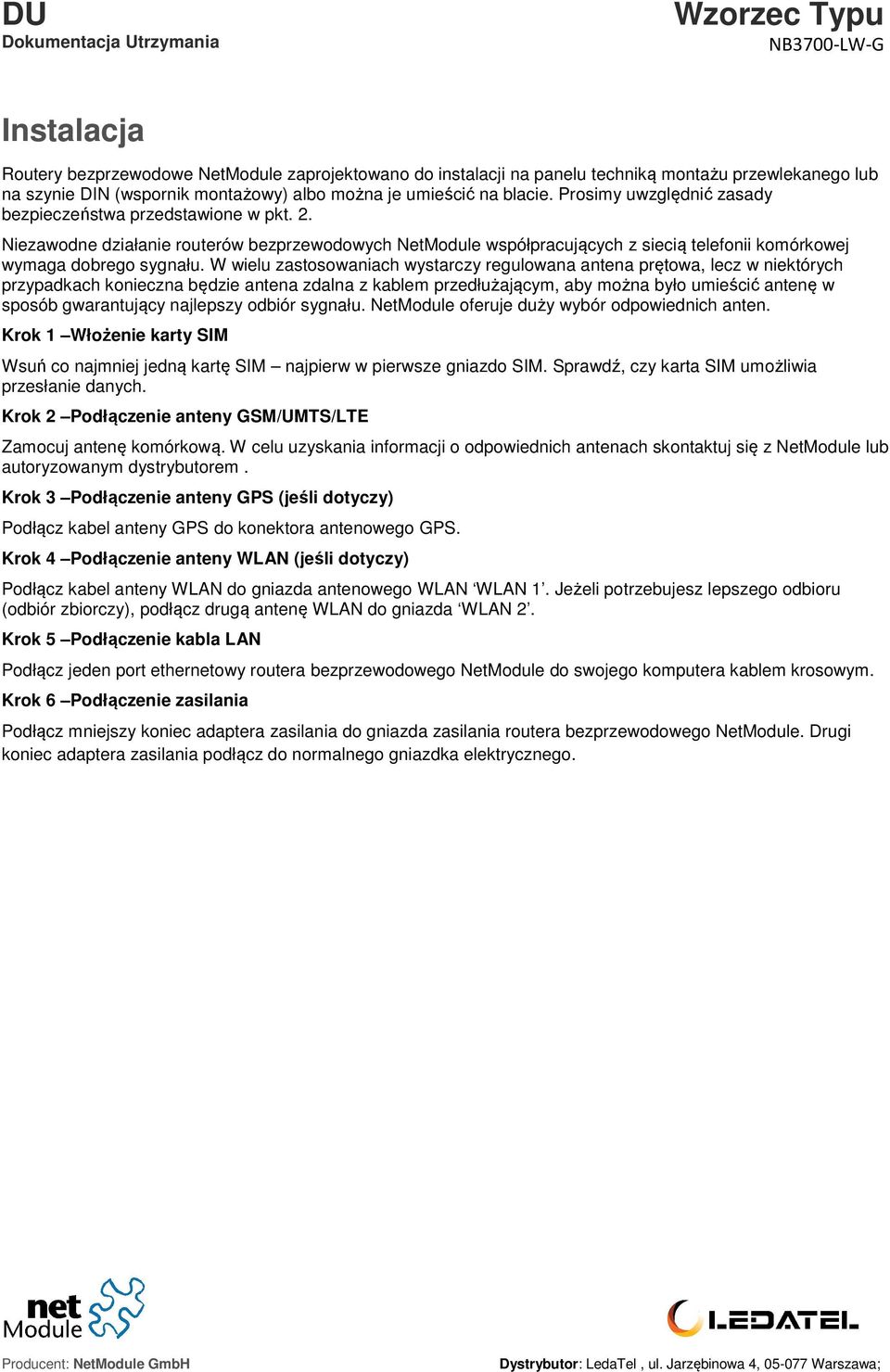

3 Instalacja Routery bezprzewodowe NetModulee zaprojektowano do instalacji na panelu technikąą montażu przewlekanego lub na szynie DIN (wspornik montażowy) albo można je umieścić na blacie. Prosimy uwzględnić zasady bezpieczeństwa przedstawione w pkt. 2. Niezawodne działanie routerów bezprzewodowych NetModule współpracujących z siecią telefonii komórkowej wymaga dobrego sygnału. W wielu zastosowaniach wystarczy regulowana antena prętowa, lecz w niektórych przypadkach konieczna będzie antena zdalna z kablem przedłużającym, aby można było umieścić antenę w sposób gwarantujący najlepszy odbiór sygnału. NetModule oferuje duży wybór odpowiednich anten. Krok 1 Włożenie karty SIM Wsuń co najmniej jedną kartę SIM najpierw w pierwsze gniazdo SIM. Sprawdź, czy karta SIM umożliwia przesłanie danych. Krok 2 Podłączenie anteny GSM/ /UMTS/LTE Zamocuj antenę komórkową. W celu uzyskania informacji o odpowiednich antenach skontaktuj się z NetModule lub autoryzowanym dystrybutorem. Krok 3 Podłączenie anteny GPS (jeśli dotyczy) Podłącz kabel anteny GPS do konektora antenowego GPS. Krok 4 Podłączenie anteny WLAN (jeśli dotyczy) Podłącz kabel anteny WLAN do gniazda antenowego WLAN WLAN 1. Jeżeli potrzebujesz lepszego odbioru (odbiór zbiorczy), podłącz drugą antenę WLAN do gniazda WLAN 2. Krok 5 Podłączenie kabla LAN Podłącz jeden port ethernetowy routera bezprzewodowego NetModule do swojego komputera kablem krosowym. Krok 6 Podłączenie zasilania Podłącz mniejszy koniec adaptera zasilania do gniazda zasilania routera bezprzewodowego NetModule. Drugi koniec adaptera zasilania podłącz do normalnego gniazdka elektrycznego.

4 Konfiguracja Najprostszy sposób konfiguracji urządzenia polega na skorzystaniu z aplikacjimenedżer Sieci. Wykonaj następujące czynności: 1. Sprawdź, czy w twoim komputerze włączony jest protokół dynamicznego konfigurowania węzłów (DHCP), dzięki czemu komputer może on wydzierżawić adres IP z routera. Podłącz porty ethernetowe i odczekaj chwilę, żeby komputer mógł odebrać parametry(adres IP, maska subsieci (subnetmask), domyślna brama sieciowa (default gateway), serwer DNS). 2. Uruchom przeglądarkę, np. Internet Explorer lub Firefox. W polu adresowym przeglądarki wpisz domyślny adres IP routera bezprzewodowego NetModule(czyli i poczekaj, aż pojawi się pierwszy ekran. 3. Wykonaj kolejne polecenia i skorzystaj z Menedżera Sieci, aby skonfigurować urządzenie. Pomoc przy konfiguracji Instrukcja użytkownika:

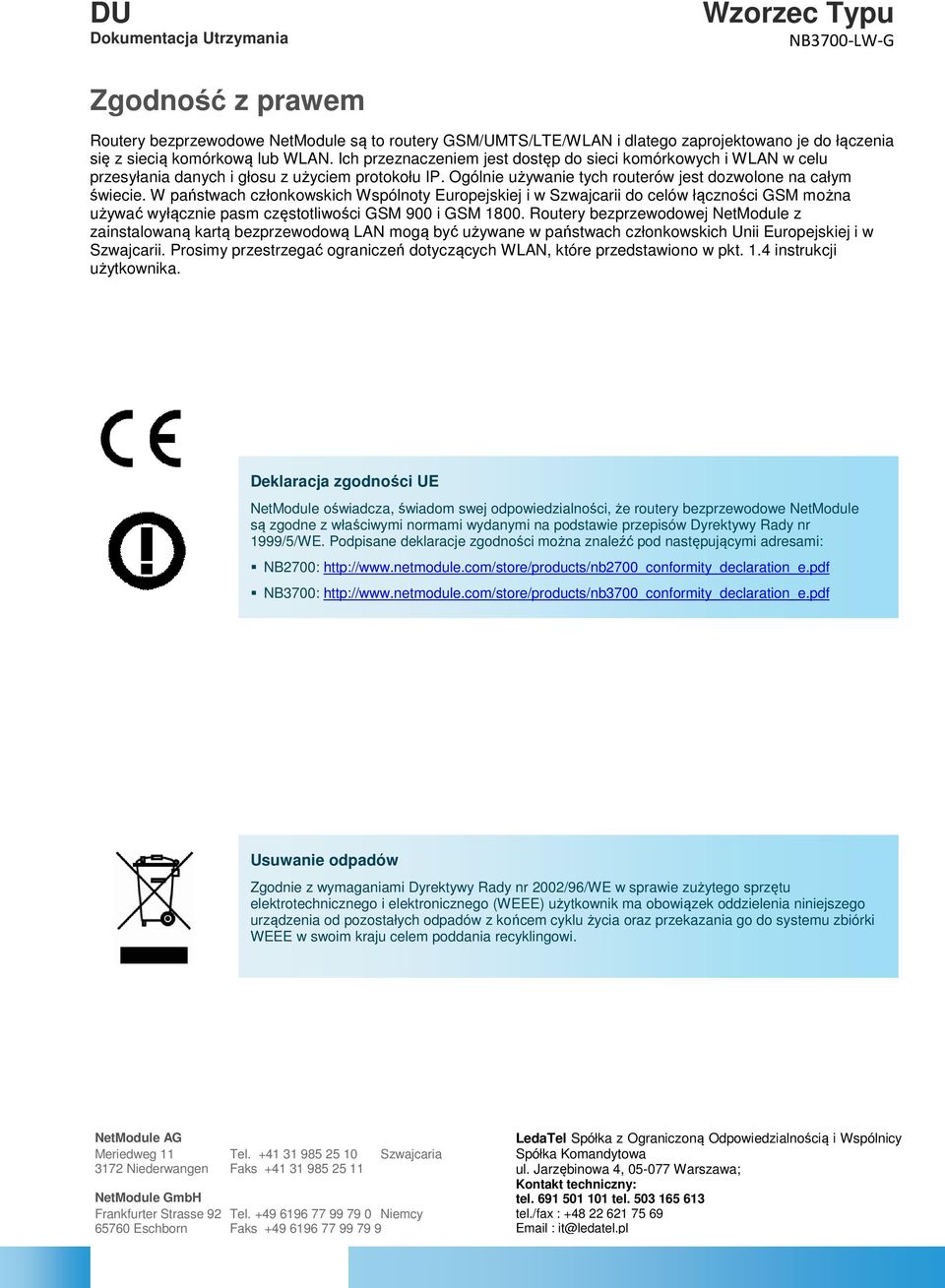

5 Zgodność z prawem Routery bezprzewodowe NetModulee są to routery GSM/UMTS/LTE/WLAN i dlatego zaprojektowano je do łączenia się z siecią komórkową lub WLAN. Ich przeznaczeniem jest dostęp do sieci komórkowych i WLAN w celu przesyłania danych i głosu z użyciem protokołu IP. Ogólnie używanie tych routerów jest dozwolone na całym świecie. W państwach członkowskich Wspólnoty Europejskiej i w Szwajcarii do celów łączności GSM można używać wyłącznie pasm częstotliwości GSM 900 i GSM Routery bezprzewodowej NetModule z zainstalowaną kartą bezprzewodowąą LAN mogą być używane w państwach członkowskich Unii Europejskiej i w Szwajcarii. Prosimy przestrzegać ograniczeń dotyczących WLAN, które przedstawiono w pkt. 1.4 instrukcji użytkownika. Deklaracja zgodności UE NetModule oświadcza, świadom swej odpowiedzialności, że routery bezprzewodowe NetModule są zgodne z właściwymi normami wydanymi na podstawie przepisów Dyrektywy Rady nr 1999/5/WE. Podpisane deklaracje zgodności można znaleźć pod następującymi adresami: NB2700: NB3700: Usuwanie odpadów Zgodnie z wymaganiami Dyrektywy Rady nr 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego (WEEE) użytkownik ma obowiązek oddzielenia niniejszego urządzenia od pozostałych odpadów z końcem cyklu życia oraz przekazania go do systemu zbiórki WEEE w swoim kraju celem poddania recyklingowi. NetModule AG Meriedweg 11 Tel Szwajcaria 3172 Niederwangen Faks NetModule GmbH Frankfurter Strasse 92 Tel Niemcy Eschborn Faks LedaTel Spółka z Ograniczoną Odpowiedzialnością i Wspólnicy Spółka Komandytowa ul. Jarzębinowa 4, Warszawa; Kontakt techniczny: tel tel tel./fax : it@ledatel.pl
