1 INSTRUKCJA GWARANCJA KOCIOŁ TYPU OSIEK II 1

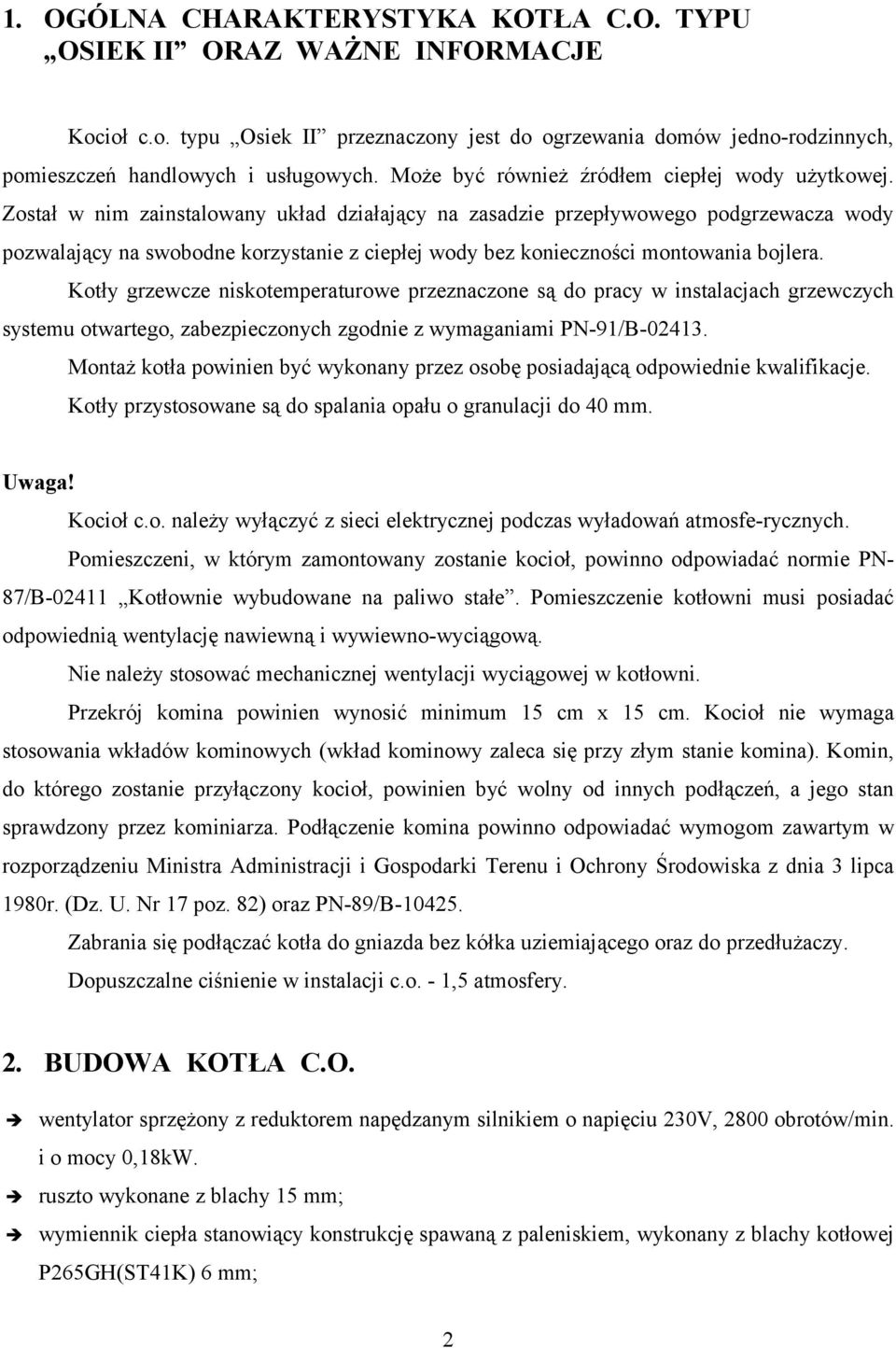

2 1. OGÓLNA CHARAKTERYSTYKA KOTŁA C.O. TYPU OSIEK II ORAZ WAŻNE INFORMACJE Kocioł c.o. typu Osiek II przeznaczony jest do ogrzewania domów jedno-rodzinnych, pomieszczeń handlowych i usługowych. Może być również źródłem ciepłej wody użytkowej. Został w nim zainstalowany układ działający na zasadzie przepływowego podgrzewacza wody pozwalający na swobodne korzystanie z ciepłej wody bez konieczności montowania bojlera. Kotły grzewcze niskotemperaturowe przeznaczone są do pracy w instalacjach grzewczych systemu otwartego, zabezpieczonych zgodnie z wymaganiami PN-91/B Montaż kotła powinien być wykonany przez osobę posiadającą odpowiednie kwalifikacje. Kotły przystosowane są do spalania opału o granulacji do 40 mm. Uwaga! Kocioł c.o. należy wyłączyć z sieci elektrycznej podczas wyładowań atmosfe-rycznych. Pomieszczeni, w którym zamontowany zostanie kocioł, powinno odpowiadać normie PN87/B Kotłownie wybudowane na paliwo stałe. Pomieszczenie kotłowni musi posiadać odpowiednią wentylację nawiewną i wywiewno-wyciągową. Nie należy stosować mechanicznej wentylacji wyciągowej w kotłowni. Przekrój komina powinien wynosić minimum 15 cm x 15 cm. Kocioł nie wymaga stosowania wkładów kominowych (wkład kominowy zaleca się przy złym stanie komina). Komin, do którego zostanie przyłączony kocioł, powinien być wolny od innych podłączeń, a jego stan sprawdzony przez kominiarza. Podłączenie komina powinno odpowiadać wymogom zawartym w rozporządzeniu Ministra Administracji i Gospodarki Terenu i Ochrony Środowiska z dnia 3 lipca 1980r. (Dz. U. Nr 17 poz. 82) oraz PN-89/B Zabrania się podłączać kotła do gniazda bez kółka uziemiającego oraz do przedłużaczy. Dopuszczalne ciśnienie w instalacji c.o. - 1,5 atmosfery. 2. BUDOWA KOTŁA C.O. wentylator sprzężony z reduktorem napędzanym silnikiem o napięciu 230V, 2800 obrotów/min. i o mocy 0,18kW. ruszto wykonane z blachy 15 mm; wymiennik ciepła stanowiący konstrukcję spawaną z paleniskiem, wykonany z blachy kotłowej P265GH(ST41K) 6 mm; 2

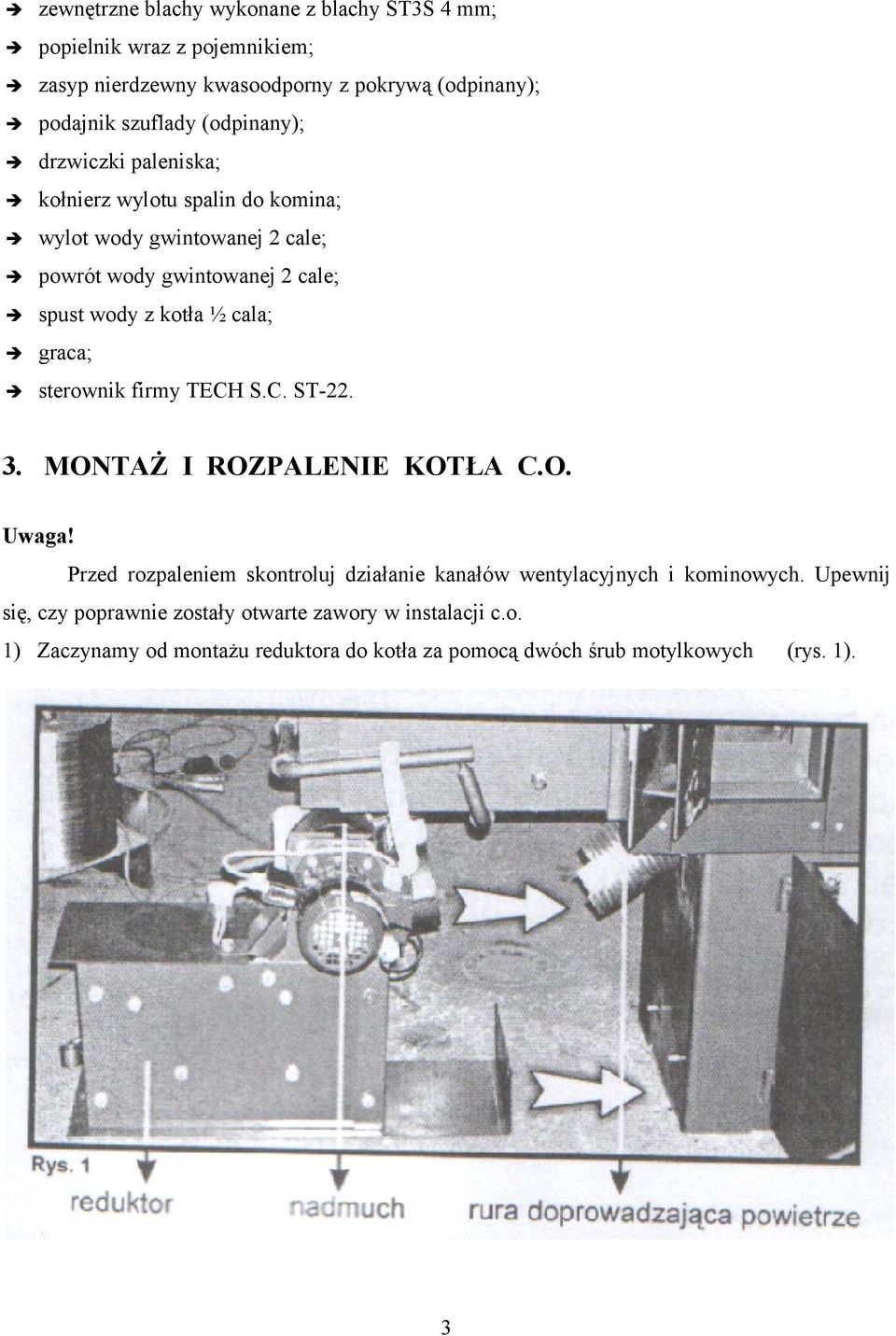

3 zewnętrzne blachy wykonane z blachy ST3S 4 mm; popielnik wraz z pojemnikiem; zasyp nierdzewny kwasoodporny z pokrywą (odpinany); podajnik szuflady (odpinany); drzwiczki paleniska; kołnierz wylotu spalin do komina; wylot wody gwintowanej 2 cale; powrót wody gwintowanej 2 cale; spust wody z kotła ½ cala; graca; sterownik firmy TECH S.C. ST MONTAŻ I ROZPALENIE KOTŁA C.O. Uwaga! Przed rozpaleniem skontroluj działanie kanałów wentylacyjnych i kominowych. Upewnij się, czy poprawnie zostały otwarte zawory w instalacji c.o. 1) Zaczynamy od montażu reduktora do kotła za pomocą dwóch śrub motylkowych 3 (rys. 1).

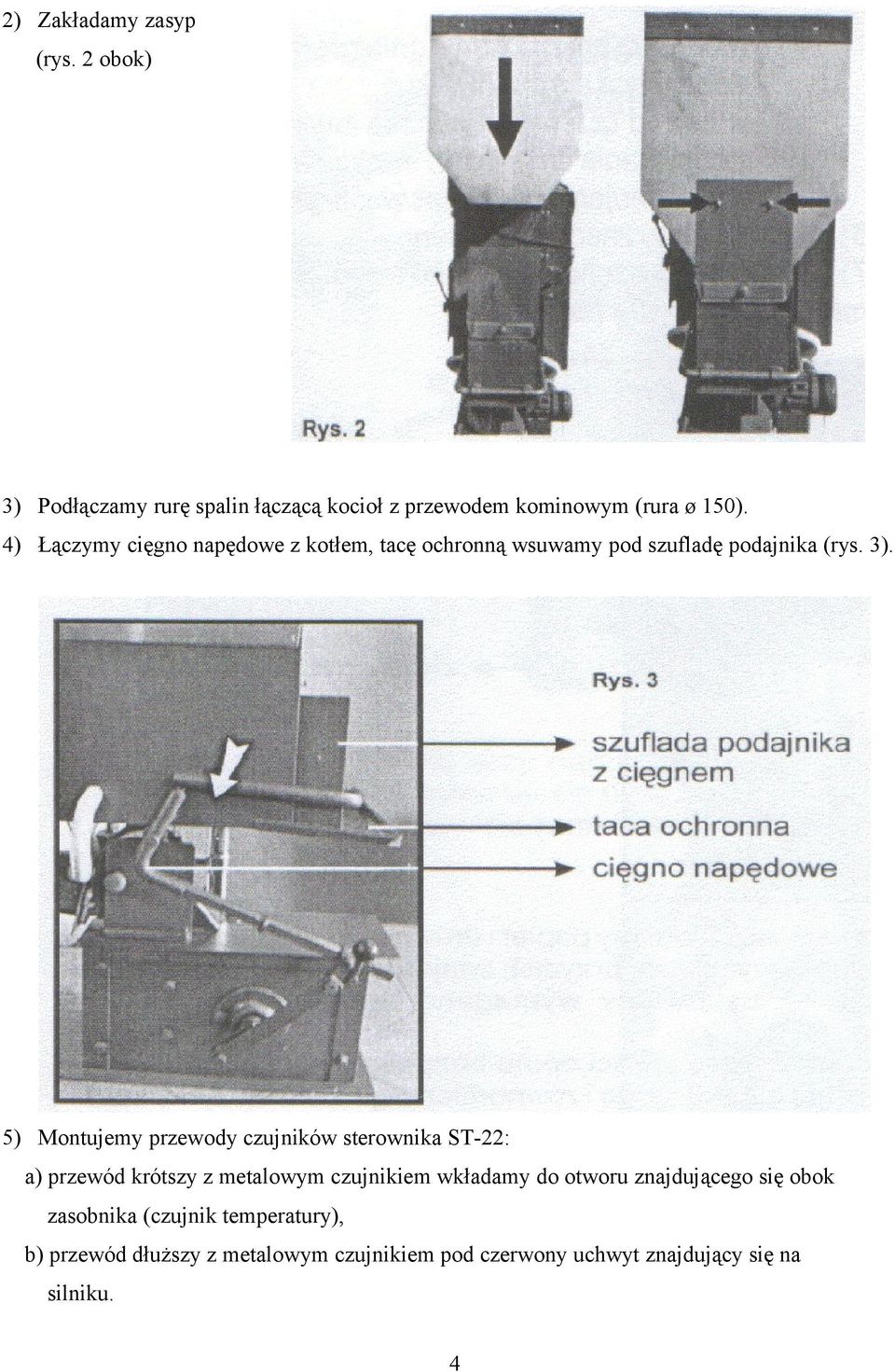

4 2) Zakładamy zasyp (rys. 2 obok) 3) Podłączamy rurę spalin łączącą kocioł z przewodem kominowym (rura ø 150). 4) Łączymy cięgno napędowe z kotłem, tacę ochronną wsuwamy pod szufladę podajnika (rys. 3). 5) Montujemy przewody czujników sterownika ST-22: a) przewód krótszy z metalowym czujnikiem wkładamy do otworu znajdującego się obok zasobnika (czujnik temperatury), b) przewód dłuższy z metalowym czujnikiem pod czerwony uchwyt znajdujący się na silniku. 4

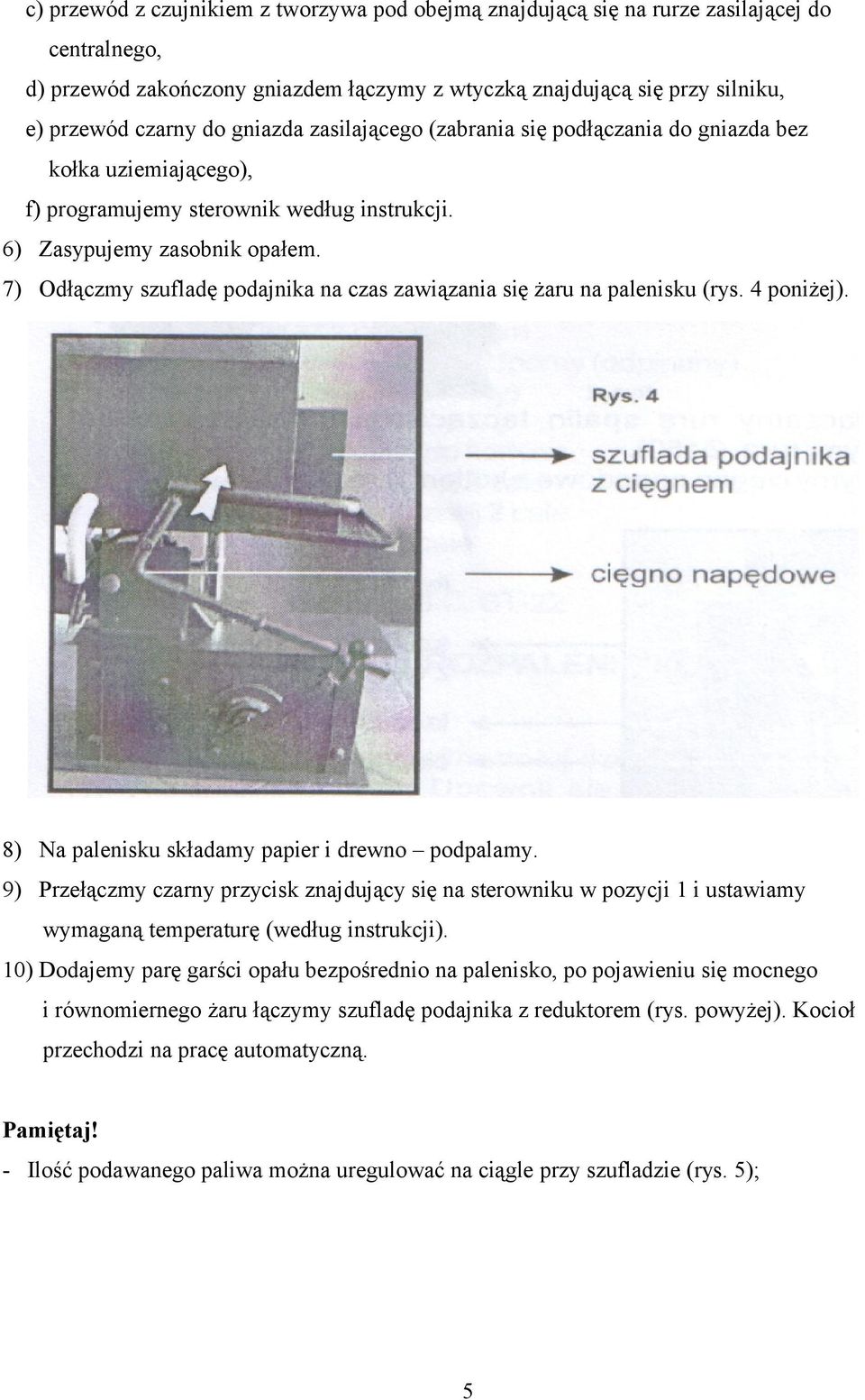

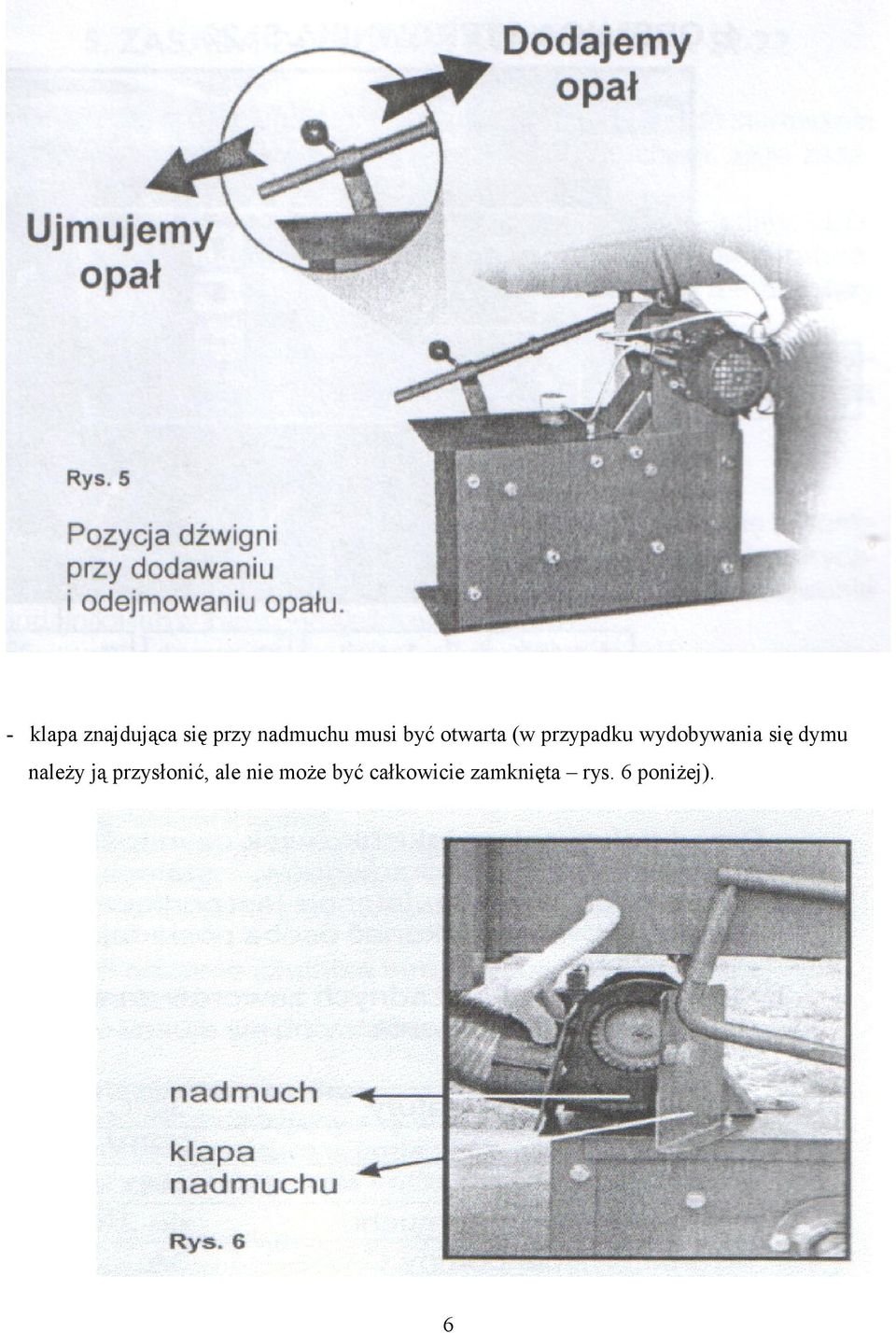

5 c) przewód z czujnikiem z tworzywa pod obejmą znajdującą się na rurze zasilającej do centralnego, d) przewód zakończony gniazdem łączymy z wtyczką znajdującą się przy silniku, e) przewód czarny do gniazda zasilającego (zabrania się podłączania do gniazda bez kołka uziemiającego), f) programujemy sterownik według instrukcji. 6) Zasypujemy zasobnik opałem. 7) Odłączmy szufladę podajnika na czas zawiązania się żaru na palenisku (rys. 4 poniżej). 8) Na palenisku składamy papier i drewno podpalamy. 9) Przełączmy czarny przycisk znajdujący się na sterowniku w pozycji 1 i ustawiamy wymaganą temperaturę (według instrukcji). 10) Dodajemy parę garści opału bezpośrednio na palenisko, po pojawieniu się mocnego i równomiernego żaru łączymy szufladę podajnika z reduktorem (rys. powyżej). Kocioł przechodzi na pracę automatyczną. Pamiętaj! - Ilość podawanego paliwa można uregulować na ciągle przy szufladzie (rys. 5); 5

6 - klapa znajdująca się przy nadmuchu musi być otwarta (w przypadku wydobywania się dymu należy ją przysłonić, ale nie może być całkowicie zamknięta rys. 6 poniżej). 6

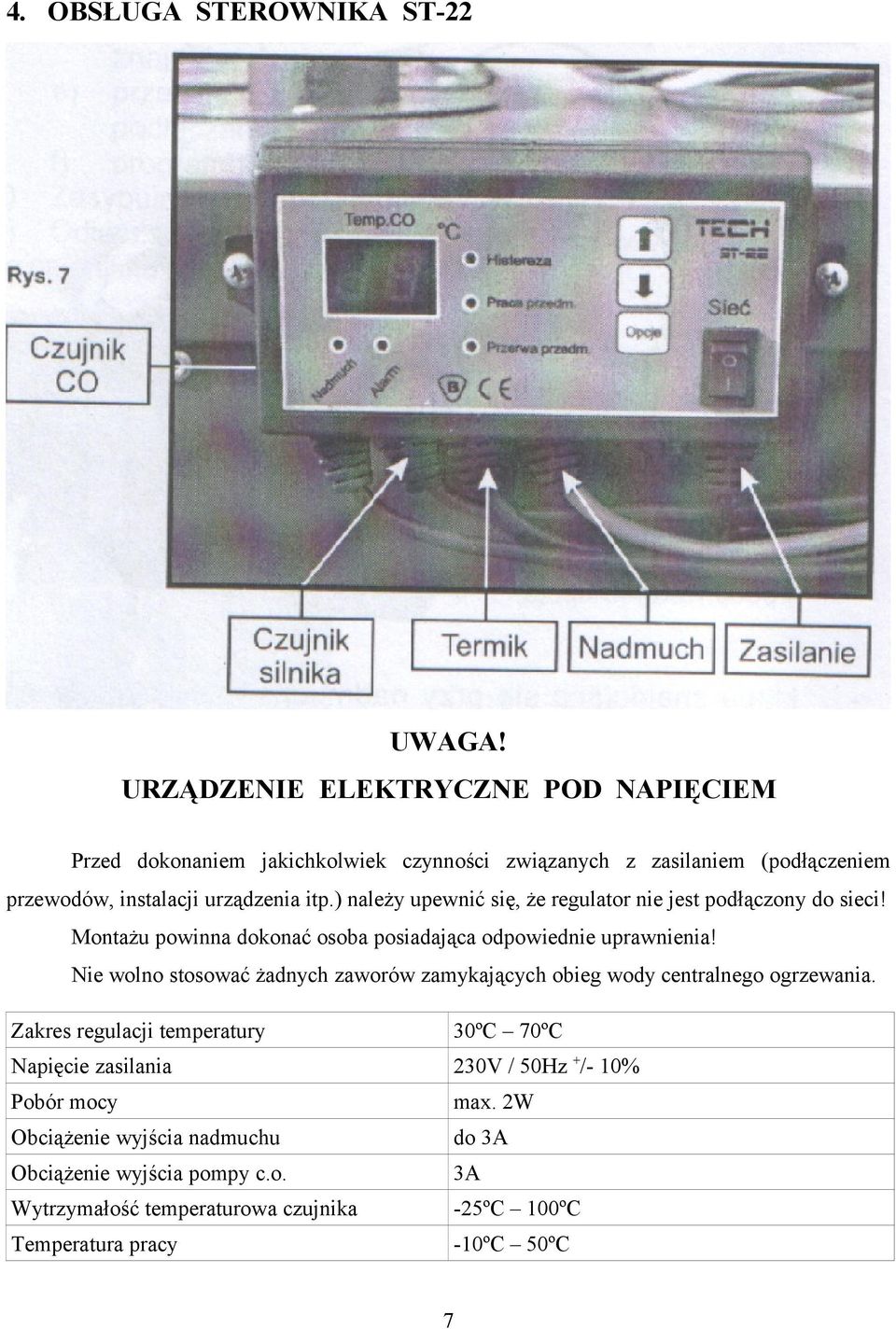

7 4. OBSŁUGA STEROWNIKA ST-22 UWAGA! URZĄDZENIE ELEKTRYCZNE POD NAPIĘCIEM Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączeniem przewodów, instalacji urządzenia itp.) należy upewnić się, że regulator nie jest podłączony do sieci! Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia! Nie wolno stosować żadnych zaworów zamykających obieg wody centralnego ogrzewania. Zakres regulacji temperatury 30ºC 70ºC Napięcie zasilania 230V / 50Hz +/- 10% Pobór mocy max. 2W Obciążenie wyjścia nadmuchu do 3A Obciążenie wyjścia pompy c.o. 3A Wytrzymałość temperaturowa czujnika -25ºC 100ºC Temperatura pracy -10ºC 50ºC 7

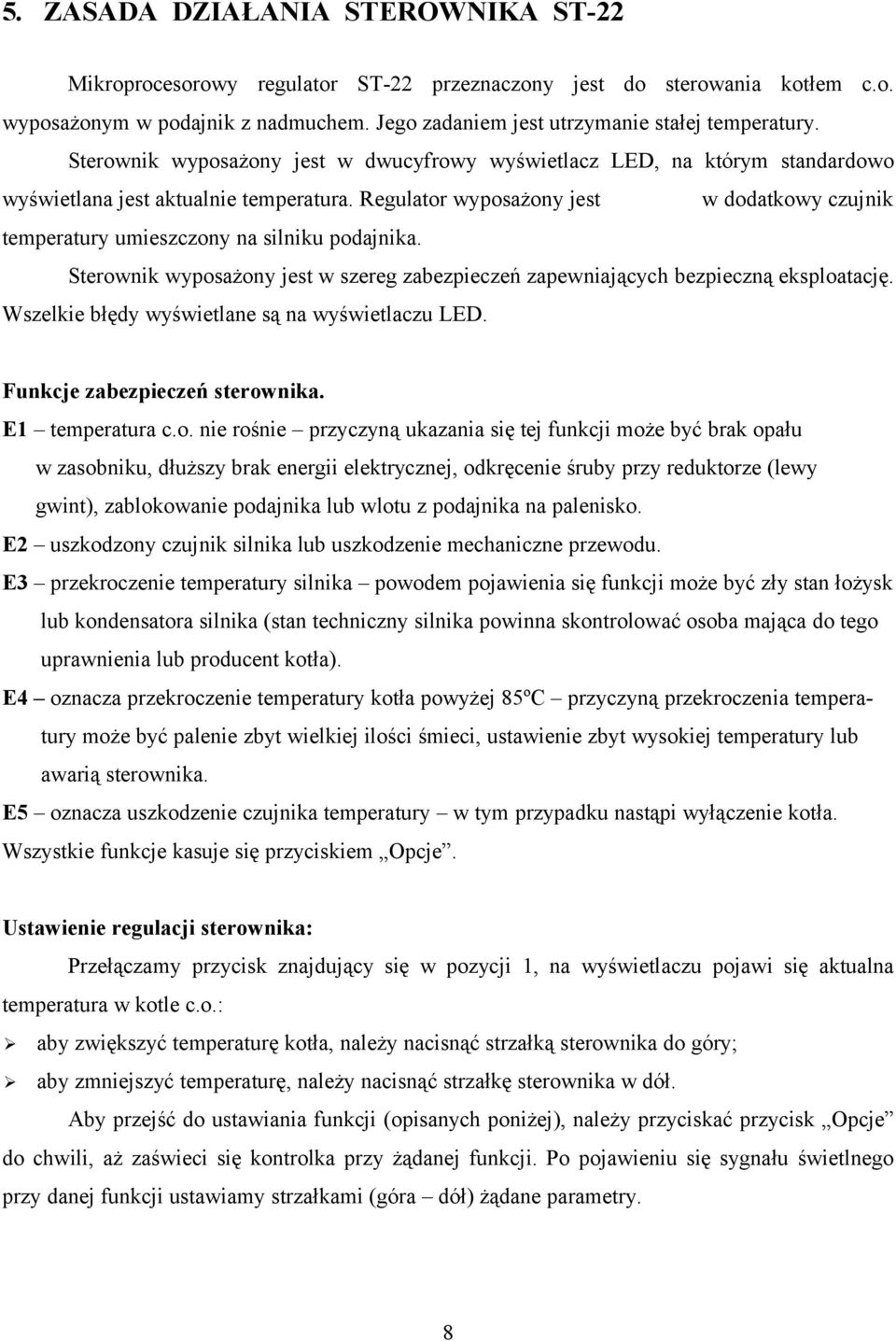

8 5. ZASADA DZIAŁANIA STEROWNIKA ST-22 Mikroprocesorowy regulator ST-22 przeznaczony jest do sterowania kotłem c.o. wyposażonym w podajnik z nadmuchem. Jego zadaniem jest utrzymanie stałej temperatury. Sterownik wyposażony jest w dwucyfrowy wyświetlacz LED, na którym standardowo wyświetlana jest aktualnie temperatura. Regulator wyposażony jest w dodatkowy czujnik temperatury umieszczony na silniku podajnika. Sterownik wyposażony jest w szereg zabezpieczeń zapewniających bezpieczną eksploatację. Wszelkie błędy wyświetlane są na wyświetlaczu LED. Funkcje zabezpieczeń sterownika. E1 temperatura c.o. nie rośnie przyczyną ukazania się tej funkcji może być brak opału w zasobniku, dłuższy brak energii elektrycznej, odkręcenie śruby przy reduktorze (lewy gwint), zablokowanie podajnika lub wlotu z podajnika na palenisko. E2 uszkodzony czujnik silnika lub uszkodzenie mechaniczne przewodu. E3 przekroczenie temperatury silnika powodem pojawienia się funkcji może być zły stan łożysk lub kondensatora silnika (stan techniczny silnika powinna skontrolować osoba mająca do tego uprawnienia lub producent kotła). E4 oznacza przekroczenie temperatury kotła powyżej 85ºC przyczyną przekroczenia temperatury może być palenie zbyt wielkiej ilości śmieci, ustawienie zbyt wysokiej temperatury lub awarią sterownika. E5 oznacza uszkodzenie czujnika temperatury w tym przypadku nastąpi wyłączenie kotła. Wszystkie funkcje kasuje się przyciskiem Opcje. Ustawienie regulacji sterownika: Przełączamy przycisk znajdujący się w pozycji 1, na wyświetlaczu pojawi się aktualna temperatura w kotle c.o.: aby zwiększyć temperaturę kotła, należy nacisnąć strzałką sterownika do góry; aby zmniejszyć temperaturę, należy nacisnąć strzałkę sterownika w dół. Aby przejść do ustawiania funkcji (opisanych poniżej), należy przyciskać przycisk Opcje do chwili, aż zaświeci się kontrolka przy żądanej funkcji. Po pojawieniu się sygnału świetlnego przy danej funkcji ustawiamy strzałkami (góra dół) żądane parametry. 8

9 Sterownik posiada następujące opcje: 1) Histereza dokładność sterowania temperatury w kotle c.o. pokazywany jest w stopniach od 2ºC do 10ºC (zalecana przez producenta to 2ºC). 2) Praca przedmuchu wyświetlana na wyświetlaczu w zakresie sekundowym od 0 do 60 sekund (zalecana przez producenta to 30 sekund). 3) Przerwa przedmuchu wyświetlana jest w minutach od 10 min. do 60 min. (zalecana przez producenta to 40 min.). 6. CZYSZCZENIE I KONSERWACJA KOTŁA C.O. Proszę kierować się rysunkami 8 i 9. 1) Czyszczenie osadnika komory nadmuchu znajdującego się wewnątrz popielnika (zalecane co 34 tygodnie) usuwamy nagromadzony pył poprzez otwarcie klapy. 2) Czyszczenie osadnika znajdującego sie po przeciwnej stronie komory nadmuchu wewnątrz popielnika zalecane jest co 3 4 tygodnie usuwamy nagromadzony pył poprzez otwarcie zbiornika znajdującego się w górnej części popielnika. 3) Czyszczenie przewodu odprowadzającego spaliny raz w miesiącu. 4) Czyszczenie rusztu przed szufladą podajnika polega to na kilkukrotnym przejechaniu gracą po ruszcie w celu usunięcia nalepionego osadu (wykonanie tej czynności nie wymaga wygaszenia kotła). 5) Czyszczenie podajnika raz w roku wyjmujemy szufladę i czyścimy ją wraz z komorą spalania, przy paleniu sezonowym czynność tą należy wykonać zaraz po sezonie grzewczym. 6) Czyszczenie komór kotła zalecane co 2 3 miesiące otwierając osadnik przystępujemy za pomocą gracy do czyszczenia 4 komór kotła przesuwając gracą w górę i w dół: a) otwierając drzwiczki popielnika czyścimy komorę 1 i 2; b) poprzez otwór osadnika czyścimy komorę 3 i 4; c) można także wprowadzić gracę w otwór wyjścia spalin w celu dobrego wyczyszczenia komory nr 4. 9

10 7. EKSPLOATACJA KOTŁA C.O. Codzienna eksploatacja kotła nie wymaga dużego wysiłku i polega na ustawieniu na sterowniku żądanej temperatury i uzupełnianiu zasobnika opałem (tak, aby nie było mniej niż 30 cm opału) oraz opróżnianiem pojemnika z popiołem. 10

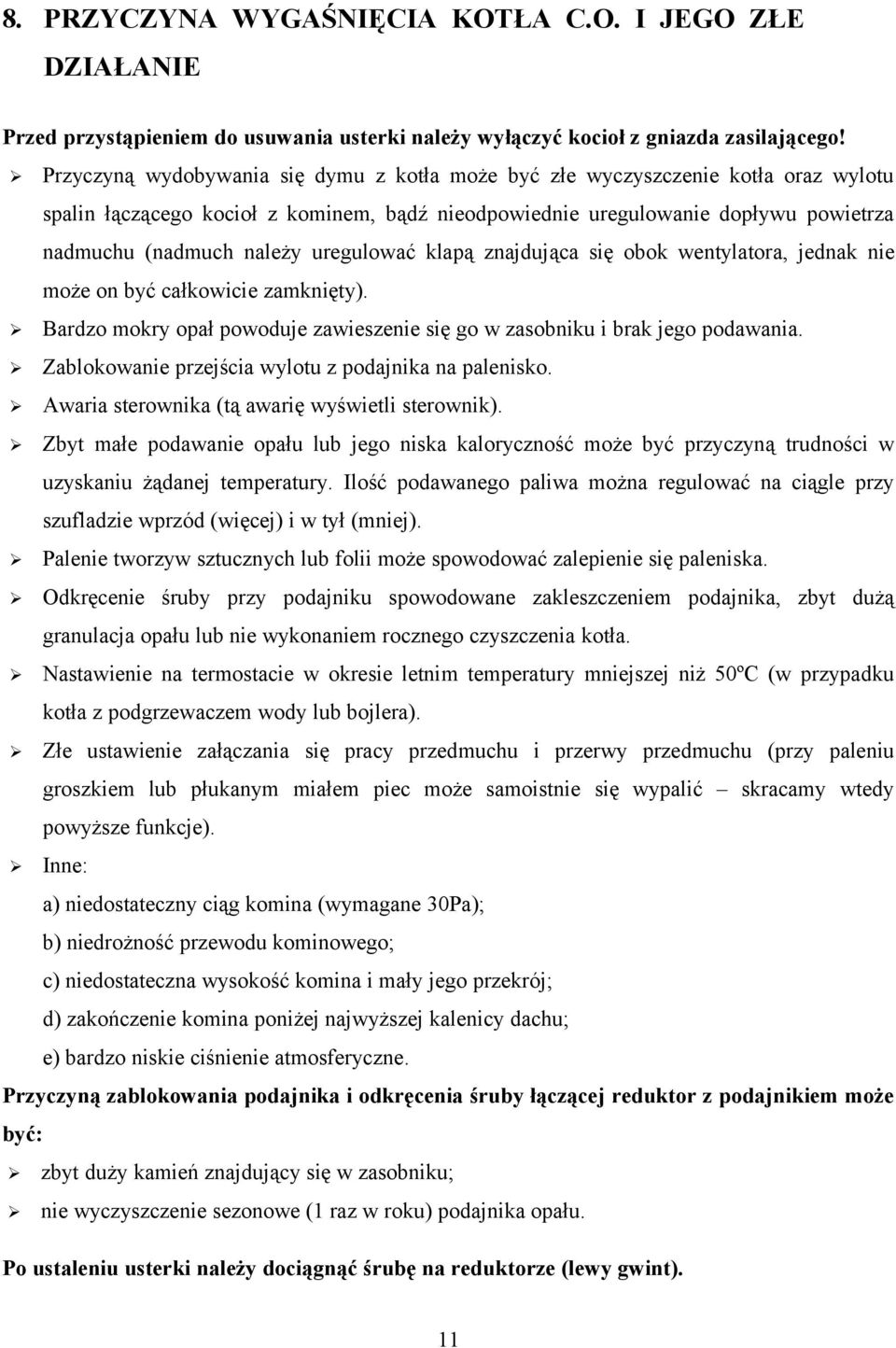

11 8. PRZYCZYNA WYGAŚNIĘCIA KOTŁA C.O. I JEGO ZŁE DZIAŁANIE Przed przystąpieniem do usuwania usterki należy wyłączyć kocioł z gniazda zasilającego! Przyczyną wydobywania się dymu z kotła może być złe wyczyszczenie kotła oraz wylotu spalin łączącego kocioł z kominem, bądź nieodpowiednie uregulowanie dopływu powietrza nadmuchu (nadmuch należy uregulować klapą znajdująca się obok wentylatora, jednak nie może on być całkowicie zamknięty). Bardzo mokry opał powoduje zawieszenie się go w zasobniku i brak jego podawania. Zablokowanie przejścia wylotu z podajnika na palenisko. Awaria sterownika (tą awarię wyświetli sterownik). Zbyt małe podawanie opału lub jego niska kaloryczność może być przyczyną trudności w uzyskaniu żądanej temperatury. Ilość podawanego paliwa można regulować na ciągle przy szufladzie wprzód (więcej) i w tył (mniej). Palenie tworzyw sztucznych lub folii może spowodować zalepienie się paleniska. Odkręcenie śruby przy podajniku spowodowane zakleszczeniem podajnika, zbyt dużą granulacja opału lub nie wykonaniem rocznego czyszczenia kotła. Nastawienie na termostacie w okresie letnim temperatury mniejszej niż 50ºC (w przypadku kotła z podgrzewaczem wody lub bojlera). Złe ustawienie załączania się pracy przedmuchu i przerwy przedmuchu (przy paleniu groszkiem lub płukanym miałem piec może samoistnie się wypalić skracamy wtedy powyższe funkcje). Inne: a) niedostateczny ciąg komina (wymagane 30Pa); b) niedrożność przewodu kominowego; c) niedostateczna wysokość komina i mały jego przekrój; d) zakończenie komina poniżej najwyższej kalenicy dachu; e) bardzo niskie ciśnienie atmosferyczne. Przyczyną zablokowania podajnika i odkręcenia śruby łączącej reduktor z podajnikiem może być: zbyt duży kamień znajdujący się w zasobniku; nie wyczyszczenie sezonowe (1 raz w roku) podajnika opału. Po ustaleniu usterki należy dociągnąć śrubę na reduktorze (lewy gwint). 11

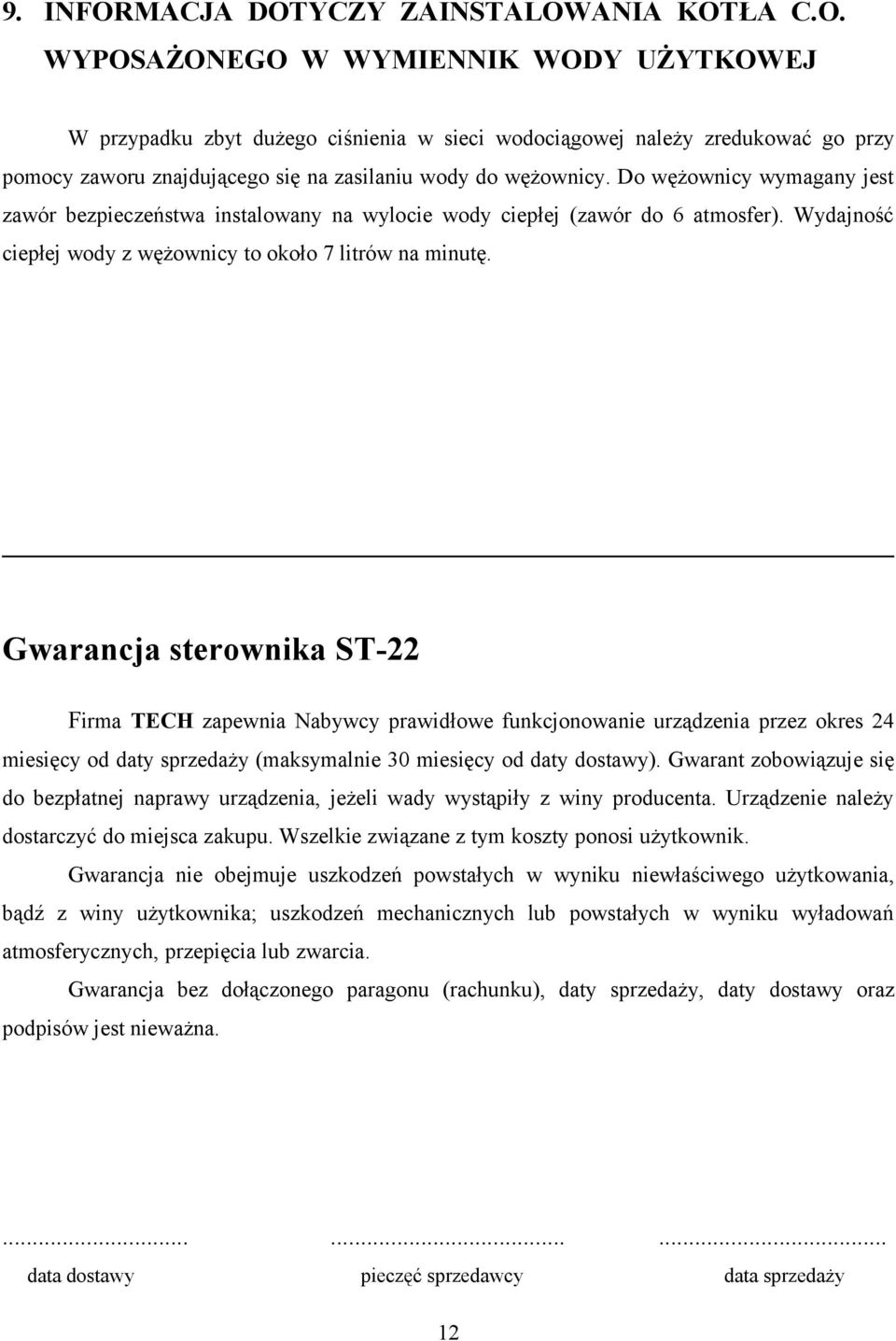

12 9. INFORMACJA DOTYCZY ZAINSTALOWANIA KOTŁA C.O. WYPOSAŻONEGO W WYMIENNIK WODY UŻYTKOWEJ W przypadku zbyt dużego ciśnienia w sieci wodociągowej należy zredukować go przy pomocy zaworu znajdującego się na zasilaniu wody do wężownicy. Do wężownicy wymagany jest zawór bezpieczeństwa instalowany na wylocie wody ciepłej (zawór do 6 atmosfer). Wydajność ciepłej wody z wężownicy to około 7 litrów na minutę. Gwarancja sterownika ST-22 Firma TECH zapewnia Nabywcy prawidłowe funkcjonowanie urządzenia przez okres 24 miesięcy od daty sprzedaży (maksymalnie 30 miesięcy od daty dostawy). Gwarant zobowiązuje się do bezpłatnej naprawy urządzenia, jeżeli wady wystąpiły z winy producenta. Urządzenie należy dostarczyć do miejsca zakupu. Wszelkie związane z tym koszty ponosi użytkownik. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego użytkowania, bądź z winy użytkownika; uszkodzeń mechanicznych lub powstałych w wyniku wyładowań atmosferycznych, przepięcia lub zwarcia. Gwarancja bez dołączonego paragonu (rachunku), daty sprzedaży, daty dostawy oraz podpisów jest nieważna.... data dostawy... pieczęć sprzedawcy data sprzedaży

13 Gwarancja 1) Producent zobowiązuje się do bezpłatnej naprawy w okresie 4 lat od dnia zakupu. Gwarancja obejmuje kocioł c.o., wymiennik ciepła, reduktor, nadmuch oraz pozostałe części (gwarancja nie obejmuje części amortyzujących się jak paski klinowe i łożyska). 2) Sprzedawca zapewnia bezpłatną naprawę w terminie 7 dni od dnia zgłoszenia. Producent nie ponosi odpowiedzialności za przerwę w ogrzewaniu wynikająca z usterki kotła (wg pkt. 3). 3) Wszystkie uszkodzenia powstałe na skutek: - braku wentylacji nawiewnej i wywiewnej, - niewłaściwej konserwacji (braku czyszczenia) w okresie grzewczym, pozostawienie popiołu w kotle po sezonie grzewczym, nie wyczyszczenie kotła po sezonie grzewczym i nie zakonserwowanie go, - niewłaściwej obsługi, - uszkodzeń noszących znamiona mechanicznych, - przekroczenia dopuszczalnego ciśnienia 1,5 ATM, - usterki sterownika wynikającej z wyładowań atmosferycznych, - niewłaściwej instalacji (brak kołka uziemiającego we wtyczce i sprawdzonego uziemienia), oraz innych przyczyn spowodowanych nie z winy producenta, mogą być usunięte tylko na koszt użytkownika. 4) W przypadku stwierdzenia niesłusznej reklamacji koszt delegacji pracownika serwisu gwarancyjnego będzie pokrywał reklamujący. 5) Gwarancja kotła nie obejmuje sterownika, gdyż sterownik ST-22 wyprodukowany przez firmę TECH S.C. ma 2-letnią gwarancję producenta. Data gwarancji Podpis i pieczątka Akceptuję warunki gwarancji Data Podpis Klienta

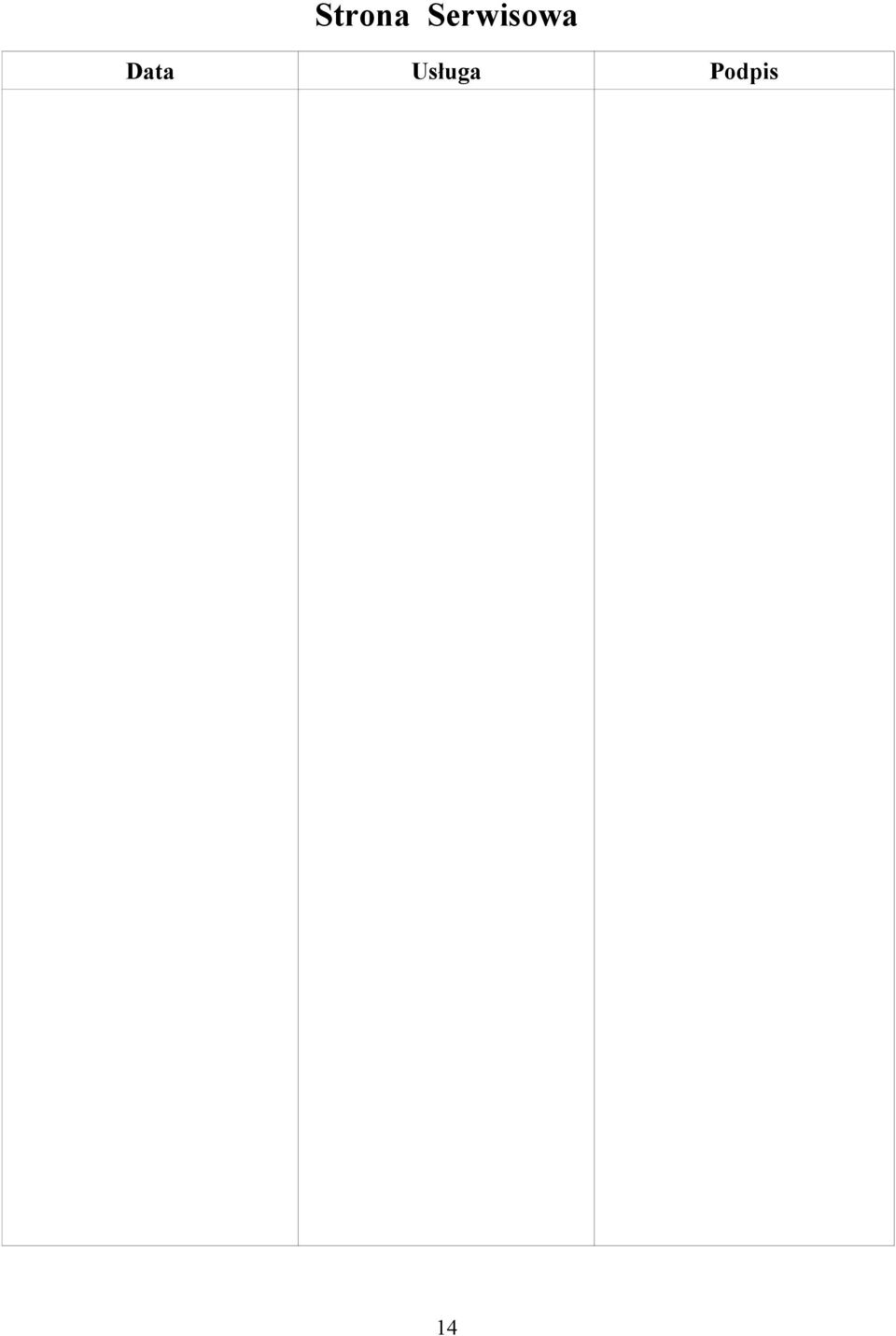

14 Strona Serwisowa Data Usługa 14 Podpis
