1 Dane aktualne na dzień: :44 Link do produktu: Kocioł ATMOS DC 32SP (L) - 5 klasa i ECODESIGN Cena ,60 zł Opis produktu Kocioł ATMOS DC 32SP (L) Nowy typ kotłów kombinowanych ATMOS DC 18SP(L), DC 25SP(L), DC 32SP(L) umożliwia ekologiczne spalanie drewna na zasadzie zgazowania generatorowego w kombinacji z palnikiem na pelety, lub olej. Kocioł umożliwia w zależności od typu wymianę opału, ogrzewanie peletami, gazem ziemnym lub olejem opałowym w zależności od palnika zastosowanego do kotła. W razie potrzeby istnieje możliwość zakupienia kotła bez palnika z tym, że można go dokupić później lub użyć z poprzedniego kotła. Konstrukcja kotła Konstrukcja kotła oparta jest na trzech komorach umieszczonych nad sobą. Dwie górne komory służą do gazowania drewna tak, jak to znamy w klasycznych kotłach gazujących, które produkujemy standardowo. Trzecia, najniżej położona komora posiada z przodu palnik i jest wykładana ceramiką dla zapewnienia optymalnej jakości spalania. Systemy spalania są od siebie oddzielone płaszczem wodnym, w wyniku czego nie mają na siebie dużego wpływu, dzięki czemu kocioł uzyskuje wysoką wydajność przy ogrzewaniu różnymi paliwami. Odprowadzenie spalin do komina zapewnia jeden przewód dymny, dlatego wystarczy jeden komin. Moc kotła - drewno: kw Moc kotła - brykiety z biomasy: 6-20 kw Moc kotła - extra olej opałowy: kw Zalety kotłów gazujących na drewno i węgiel ATMOS możliwa kombinacja poszczególnych rodzajów opału zmiana opału bez zmian kotła na drewno + peletki, drewno + olej możliwa zmiana poszczególnych palników kiedykolwiek można przejść na inne paliwo wysoka sprawność na poszczególne paliwa praktycznie taka sama, jak specjalnych kotłów na olej, lub pelety (do 92,3% przy mocy znamionowej) tańsze rozwiązanie sumując koszty nabycia dwóch kotłów, ich podłączenia i odprowadzenia spalin (komin) stwierdzimy, że jeden kocioł, chociaż droższy, jest ekonomicznie korzystniejszy zajmuje mało miejsca w porównaniu z kilkoma kotłami jeden komin i przewód dymny ekologiczna eksploatacja kocioł według ČSN EN klasy 3 dotowany kocioł tylko w wersji na drewno w kombinacji z palnikiem na peletki Wentylator odciągu minimalizuje dymienie podczas dokładania i pracy kotła

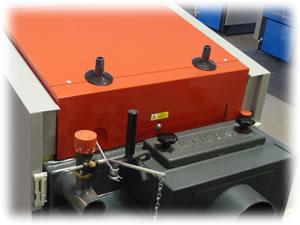

2 Pętla chłodząca przeciwko przegrzaniu Dane techniczne DANE TECHNICZNE DC 32SP (L) Wydajność kotła na drewno KW Wydajność kotła na brykiety z biomasy KW 6-20 Wydajność kotła na extra olej opałowy KW Paliwo - drewno DREWNO 12-20% / KALORYCZNOŚĆ MJ/k ø mm Paliwo - brykiety z biomasy DOBRE JAKOŚCIOWO DREWNIANE BRYKIETY Z BIOMASY ø 6-8 mm (białe brykiety) Paliwo - extra olej opałowy EXTRA OLEJ OPAŁOWY O KALORYCZNOŚCI 42 MJ/kg Maksymalna długość drewna mm 530 Zużycie drewna na sezon ø plnometry 35 Objętość zasobnika na drewno dm Ciężar kotła kg 571 Objętość wody w kotle l 160 Typ palnika na brykiety z IWABO VILLAS lub ATMOS

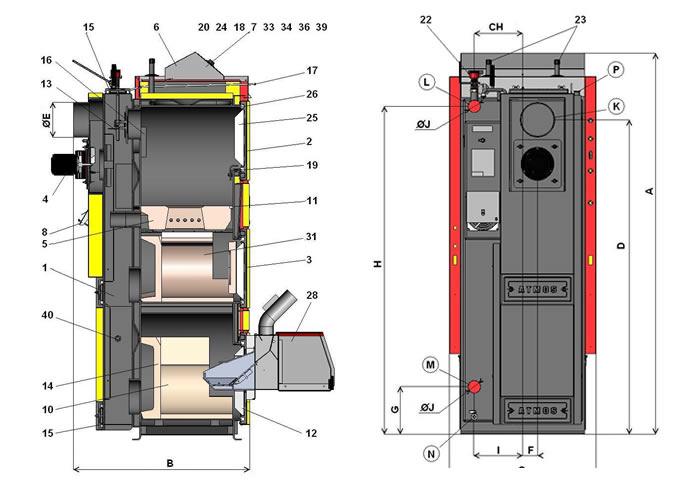

3 biomasy Typ palnika na extra olej opałowy lub Zasobnik na brykiety z biomasy ERATO GP20 DOWOLNY PALNIK WYPOSAŻONY W MECHANICZNIE STEROWANĄ KLAPĘ POWIETRZNĄ ZEWNĘTRZNĄ - 250, 500, 1000 l Napięcie zasilania V/Hz 230 / 50 Pobór mocy przez kocioł przy rozruchu na brykiety z biomasy W 1120 Pobór mocy przez kocioł podczas pracy W 120 Klasa kotła 4 Wymiar 1. Korpus kotła 20. Wyłącznik 2. Drzwiczki do napełniania - drewno 22. Regulator mocy - Honeywell FR Drzwiczki do popielnika - drewno 23. Spirala chłodząca 4. Wentylator wyciągowy (oprócz DC 15EP) 24. Termostat regulacyjny 5. Kształtka żaroodporna - dysza 25. Wypełnienie drzwiczek - Sibral 6. Panel sterowania 26. Uszczelnienie drzwiczek 7. Termostat bezpieczeństwa 27. Ceramika - daszek 8. Zawór regulacyjny 28. Palnika - brykiety z biomasy, extra olej opałowy 9. Kształtka żaroodporna - przedłużenie komory - (Kombi) 29. Kształtka żaroodporna - komora (D 15) 10. Kształtka żaroodporna - komora - (Kombi) 30. Kształtka żaroodporna - wyłożenie komory (DC 15E) 11. Uszczelnienie - dyszy - 12 x Kształtka żaroodporna - komora - drewno

4 12. Drzwiczki - do palnika na brykiety z biomasy 32. Kształtka żaroodporna - tył komory - drewno 13. Zawór do rozpalania 33. Termostat pompy (jen u DC 15EP) 14. Kształtka żaroodporna - przód komory - (Kombi) 34. Bezpiecznik (6,3 A) 15. Wieko do czyszczenia 35. Termostat spalin (oprócz DC 15EP) 16. Osłona 36. Wyłącznik (przełącznikowy) 17. Cięgno zaworu do rozpalania 37. Przełącznik z przyciskiem 18. Termometr 39. Termostat pompy (DC SP) 19. Osłona paleniska 40. Punkt pomiarowy dla analizatora spalin Rozmiar DC 32SP A 1772 B 957 C 678 D 1448 E 150 F 70 G 183 H 1505 CH 256 I 240 J 6/4" Automatyka

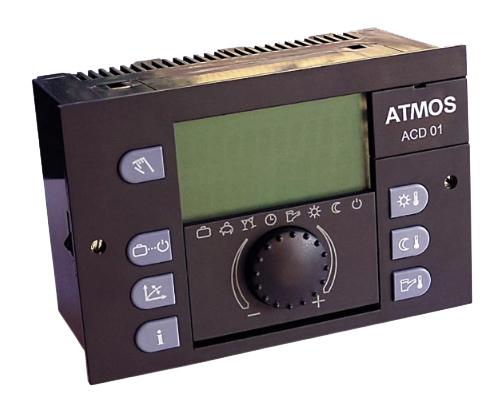

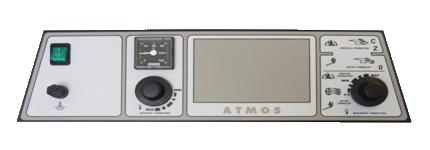

5 Wyposażenie panelu: wyłącznik główny termostat zabezpieczający termometr termostat regulacyjny termostat spalinowy Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób. Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 01 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami. Elektroniczna regulacja ekwitermiczna ATMOS Ekwitermiczna regulacja ATMOS ACD 01 jest nowym elementem regulacyjnym dla wszystkich kotłów ATMOS. Regulacja posiada duży wyświetlacz, na którym można śledzić najważniejsze dane o stanie kotła i systemu grzewczego. Specjalny program ATMOS opracowany dla warunków kotłów na paliwa stałe jest w stanie sterować następujące elementy: ogrzewanie dwóch niezależnych obwodów (np. klasyczne grzejniki + ogrzewanie podłogowe) według wymaganej temperatury w pomieszczeniu, temperatura na zewnątrz i w zależności od czasu za pomocą dwóch typów jednostek pokojowych jeden obwód kotłowy dla dotrzymania minimalnej temperatury wody powrotnej do kotła 65 C, przez trójdrożny zawór mieszający z pompą i ogrzewanie jednego obwodu grzewczego (np. klasyczne grzejniki lub ogrzewanie podłogowe) według żądanej temperatura w pomieszczeniu, temperatura na zewnątrz i w zależności od czasu za pomocą dwóch typów jednostek pokojowych ogrzewanie ciepłej wody użytkowej na żądaną temperaturę (np. 55 C) ogrzewanie za pomocą kolektorów słonecznych optymalne ładowanie i rozładowywanie zbiorników akumulacyjnych według wymagań klienta automatyczne przełączanie pracy dwóch kotłów, np. kotła na drewno i gaz ziemny kompletna praca kotła na podstawie potrzeb systemu grzewczego łącznie z wentylatorem odciągowym

6 Powered by TCPDF ( Regulacja Regulacja Praca kotła jest sterowana automatycznie na żądaną temperaturę wyjściową wody tak, aby była zapewniona jak najwyższa sprawność kotła i najlepsza jakość spalania.służy do tego: Regulator ciągu HONEYWELL Termostat regulacyjny Termostat spalinowy Termostat na pompę Wyłącznik główny i przełącznik pracy kotła
