Szczegółowe specyfikacje techniczne 1 D Wykonanie wykopów WYKONANIE WYKOPÓW

Transkrypt

1 Szczegółowe specyfikacje techniczne 1 D Wykonanie wykopów D WYKONANIE WYKOPÓW 1. WSTĘP 1.1. Przemiot ST Przemiotem niniejszej specyfikacji są wymagania otyczące wykonania i obioru robót związanych z wykonaniem wykopów w gruntach III-IV w ramach przebuowy wiauktu na linią kolejową Kutno-Piła w km w Cierpicach Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako okument przetargowy i kontraktowy przy zlecaniu robót wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji otyczą zasa prowazenia i obioru robót ziemnych i obejmują wykonanie wykopów w gruntach nieskalistych (kat. I-IV) 1.4. Określenia postawowe Buowla ziemna - buowla wykonana w gruncie lub z gruntu albo z rozrobnionych opaów przemysłowych, spełniająca warunki stateczności i owonienia. Korpus rogowy nasyp lub ta część wykopu, która jest ograniczona koroną rogi i skarpami rowów. Wysokość nasypu lub głębokość wykopu różnica rzęnej terenu i rzęnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu. Wykop płytki - wykop, którego głębokość jest mniejsza niż 1m. Wykop śreni - wykop, którego głębokość jest zawarta w granicach 1 o 3 m. Wykop głęboki - wykop, którego głębokość przekracza 3 m. Okła - miejsce wbuowania lub skłaowania /owiezienia/ gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych o buowy nasypów oraz innych prac związanych z trasą rogową. Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: ρ I s = ρ s gzie: P - gęstość objętościowa szkieletu zagęszczonego gruntu (Mg/m 3 ) P s. - maksymalna gęstość objętościowa szkieletu gruntowego (Mg/m 3 ) przy wilgotności optymalnej, określona w normalnej próbce Proctora, zgonie z PN-88/B służąca o oceny zagęszczenia gruntu w robotach ziemnych, baana zgonie z norm BN-77/8931- l2 Wskaźnik różnoziarnistości wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: gzie: U = 60 śrenica oczek sita, przez które przechozi 60% gruntu, (mm), 10 - śrenica oczek sita, przez które przechozi 10% gruntu, (mm), Pozostałe określenia są zgone z obowiązującymi opowienimi polskimi normami oraz efinicjami poanymi w D "Wymagania ogólne" Ogólne wymagania otyczące robót Ogólne wymagania otyczące robót poano w D "Wymagania ogólne" pkt MATERIAŁY 2.1. Ogólne wymagania otyczące materiałów

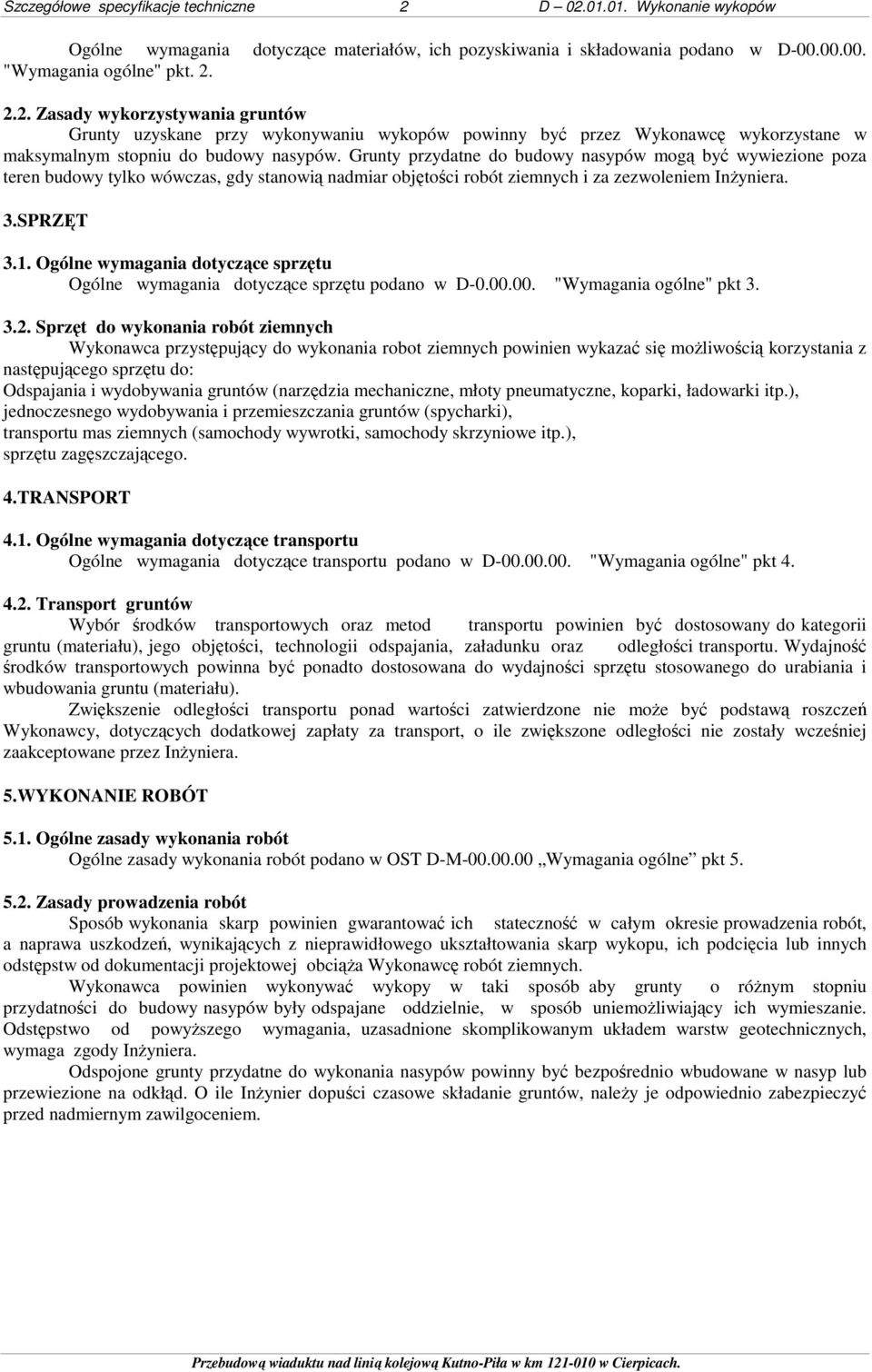

2 Szczegółowe specyfikacje techniczne 2 D Wykonanie wykopów Ogólne wymagania otyczące materiałów, ich pozyskiwania i skłaowania poano w D "Wymagania ogólne" pkt Zasay wykorzystywania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu o buowy nasypów. Grunty przyatne o buowy nasypów mogą być wywiezione poza teren buowy tylko wówczas, gy stanowią namiar objętości robót ziemnych i za zezwoleniem Inżyniera. 3.SPRZĘT 3.1. Ogólne wymagania otyczące sprzętu Ogólne wymagania otyczące sprzętu poano w D "Wymagania ogólne" pkt Sprzęt o wykonania robót ziemnych Wykonawca przystępujący o wykonania robot ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu o: Ospajania i wyobywania gruntów (narzęzia mechaniczne, młoty pneumatyczne, koparki, łaowarki itp.), jenoczesnego wyobywania i przemieszczania gruntów (spycharki), transportu mas ziemnych (samochoy wywrotki, samochoy skrzyniowe itp.), sprzętu zagęszczającego. 4.TRANSPORT 4.1. Ogólne wymagania otyczące transportu Ogólne wymagania otyczące transportu poano w D "Wymagania ogólne" pkt Transport gruntów Wybór śroków transportowych oraz meto transportu powinien być ostosowany o kategorii gruntu (materiału), jego objętości, technologii ospajania, załaunku oraz oległości transportu. Wyajność śroków transportowych powinna być ponato ostosowana o wyajności sprzętu stosowanego o urabiania i wbuowania gruntu (materiału). Zwiększenie oległości transportu pona wartości zatwierzone nie może być postawą roszczeń Wykonawcy, otyczących oatkowej zapłaty za transport, o ile zwiększone oległości nie zostały wcześniej zaakceptowane przez Inżyniera. 5.WYKONANIE ROBÓT 5.1. Ogólne zasay wykonania robót Ogólne zasay wykonania robót poano w OST D-M Wymagania ogólne pkt Zasay prowazenia robót Sposób wykonania skarp powinien gwarantować ich stateczność w całym okresie prowazenia robót, a naprawa uszkozeń, wynikających z nieprawiłowego ukształtowania skarp wykopu, ich pocięcia lub innych ostępstw o okumentacji projektowej obciąża Wykonawcę robót ziemnych. Wykonawca powinien wykonywać wykopy w taki sposób aby grunty o różnym stopniu przyatności o buowy nasypów były ospajane ozielnie, w sposób uniemożliwiający ich wymieszanie. Ostępstwo o powyższego wymagania, uzasanione skomplikowanym ukłaem warstw geotechnicznych, wymaga zgoy Inżyniera. Ospojone grunty przyatne o wykonania nasypów powinny być bezpośrenio wbuowane w nasyp lub przewiezione na okłą. O ile Inżynier opuści czasowe skłaanie gruntów, należy je opowienio zabezpieczyć prze namiernym zawilgoceniem.

3 Szczegółowe specyfikacje techniczne 3 D Wykonanie wykopów 5.3. Dokłaność wykonania wykopów Ochylenie osi korpusu ziemnego, w wykopie lub nasypie, o osi projektowanej nie powinny być większe niż ± 10 cm. Różnica w stosunku o projektowanych rzęnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość korpusu nie może różnić się o szerokości projektowanej o więcej niż ± 10 cm, a krawęzie korony rogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się o projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalna głębokość nierówności na powierzchni skarp nie powinna przekraczać 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania otyczące równości, wynikające ze sposobu umocnienia powierzchni Wymagania otyczące zagęszczenia Zagęszczenie gruntu w wykopach i miejscach zerowych robót ziemnych powinno spełniać wymagania, otyczące wartości wskaźnika zagęszczenia (I s ), który la róg o ruchu ciężkim i barzo ciężkim wynosi: la górnej warstwy - 1,00 na głębokości o 20 o 50 cm 1,00. Jeżeli grunty rozime w wykopach i miejscach zerowych nie spełniają wymaganego wskaźnika zagęszczenia, to prze ułożeniem konstrukcji nawierzchni należy je ogęścić o poanych wyżej wartości I s. Jeżeli wartości wskaźnika zagęszczenia nie mogą być osiągnięte przez bezpośrenie zagęszczanie gruntów rozimych, to należy pojąć śroki w celu ulepszenia gruntu położa, umożliwiającego uzyskanie wymaganych wartości wskaźnika zagęszczenia. Możliwe o zastosowania śroki proponuje Wykonawca i przestawia Kierownikowi Projektu o zaakceptowania Ruch buowlany Nie należy opuszczać ruchu buowlanego po nie wykopu o ile grubość warstwy gruntu (nakłau) powyżej rzęnych robót ziemnych jest mniejsza niż 0,3 metra. Z chwilą przystąpienia o ostatecznego profilowania na wykopu opuszcza się po nim jeynie ruch maszyn wykonujących tą czynność buowlaną. Może obywać się jeynie sporayczny ruch pojazów, które nie spowoują uszkozeń powierzchni korpusu. Naprawa uszkozeń powierzchni robót ziemnych, wynikających z nieotrzymania poanych powyżej warunków obciąża Wykonawcę robót ziemnych. 6.KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasay kontroli jakości robót Ogólne zasay kontroli jakości robót poano w D "Wymagania ogólne" pkt Baania i pomiary w czasie wykonywania robót ziemnych Sprawzenie owonienia Sprawzenie owonienia korpusu ziemnego polega na kontroli zgoności z wymaganiami specyfikacji określonymi w pkt 5 oraz okumentacją projektową Sprawzenie jakości wykonania robót Sprawzenie wykonania wykopów polega na kontrolowaniu zgoności z wymaganiami określonymi w niniejszej specyfikacji oraz w okumentacji projektowej. W czasie kontroli szczególną uwagę należy zwrócić na: a) ospajanie gruntów w sposób nie pogarszający ich właściwości, b) zapewnienie stateczności skarp, c) owonienie wykopów w czasie wykonywania robót i po ich zakończeniu, / okłaności wykonania wykopów (usytuowanie i wykończenie), e) zagęszczenie górnej strefy korpusu w wkopie weług wymagań określonych w punkcie Baania o obioru korpusu ziemnego Częstotliwość oraz zakres baań i pomiarów o obioru korpusu ziemnego poaje tablica nr 1.

4 Szczegółowe specyfikacje techniczne 4 D Wykonanie wykopów Tablica nr 1. Częstotliwość oraz zakres baań i pomiarów o obioru korpusu ziemnego Lp. Baana cecha Minimalna częstotliwość baań i pomiarów 1. Pomiar szerokości korpusu ziemnego 2. Pomiar szerokości na rowów 3. Pomiar rzęnych powierzchni korpusu ziemnego 4. Pomiar pochylenia skarp 5. Pomiar równości powierzchni korpusu 6. Pomiar równości skarp Pomiar taśmą, szablonem, łatą o ługości 3m i poziomicą lub niwelatorem, w ostępach co 200 m na prostych, w punktach głównych łuku, co 100 m na łukach o R>100 m co 50 m na łukach o R<100 m oraz w miejscach, które buzą wątpliwości 7. Pomiar spaku połużnego powierzchni korpusupomiar niwelatorem rzęnych co 200 m oraz w punktach lub na rowu wątpliwych 8. Baanie zagęszczenia gruntu Określać w 2 punktach na każej ziałce ziennej, lecz nie rzaziej niż co 250m Szerokość korpusu ziemnego nie może różnić się o szerokości projektowanej o więcej niż +10cm Szerokość na rowów nie może się różnić się o szerokości projektowanej o więcej niż + 5cm Rzęne korony korpusu ziemnego nie mogą się różnić się o rzęnych projektowanych o więcej niż - 3cm lub +1 cm Pochylenie skarp nie może różnić się o pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu ziemnego - nierówności mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp - nierówności mierzone łatą 3-metrową, nie mogą przekraczać + 10 cm Spaek połużny korony korpusu lub na rowu, sprawzany przez pomiar niwelatorem rzęnych wysokościowych, nie może awać różnic, w stosunku o rzęnych projektowanych, większych niż 3 cm lub +1 cm Wskaźnik zagęszczenia gruntu powinien wynosić 1, Zasay postępowania z waliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań poanych w specyfikacji zostaną orzucone. Jeśli materiały nie spełniające wymagań zostaną wbuowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe ochylenia o cech określonych w punktach 5 i 6 SST powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Kierownik Projektu może uznać waę za nie mającą zasaniczego wpływu na cechy eksploatacyjne rogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 7.OBMIAR ROBÓT 7.1. Ogólne zasay obmiaru robót Ogólne zasay obmiaru robót poano w D "Wymagania ogólne" pkt Jenostka obmiarowa Jenostką obmiarową jest m 3 (metr sześcienny) wykonanego wykopu oraz m2 (metr kwaratowy) plantowanych skarp w wykopach.

5 Szczegółowe specyfikacje techniczne 5 D Wykonanie wykopów 8.ODBIÓR ROBÓT 8.1. Ogólne zasay obioru robót Ogólne zasay obioru robót poano w D "Wymagania ogólne" pkt 8. Roboty ziemne uznaje się za wykonane zgonie z okumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i baania z zachowaniem tolerancji wg pkt 6 ały pozytywne wyniki. 9.PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia otyczące postawy płatności Ogólne ustalenia otyczące postawy płatności poano w D "Wymagania ogólne" pkt Cena jenostki obmiarowej Cena wykonania 1 m 3 wykopów w gruntach I-IV kategorii obejmuje: a)prace pomiarowe i roboty przygotowawcze, b)wykonanie wykopu z transportem urobku na nasyp lub okła, obejmujące: ospojenie, przemieszczenie, załaunek, przewiezienie i wyłaunek, c)owonienie wykopu na czas jego wykonywania, )profilowanie na wykopu, rowów, skarp, e)zagęszczenie powierzchni wykopu, f)przeprowazenie pomiarów i baań laboratoryjnych, wymaganych w SST, g)rekultywacje terenu. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty buowlane. Określenia. Symbole. Poział i opis gruntów. 2. PN-B Grunty buowlane. Baania próbek gruntów. 3. PN-B Grunty buowlane. Oznaczanie kapilarności biernej. 4. PN-S Drogi samochoowe. Roboty ziemne. Wymagania i baania. 5. BN-64/ Drogi samochoowe. Oznaczenie wskaźnika piaskowego. 6. BN-64/ Drogi samochoowe. Oznaczenie moułu okształcenia nawierzchni poatnych i położa przez obciążenie płytą. 7. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu.
