1 SPECYFIKACJA TECHNICZNA D WYKONANIE WYKOPÓW W GRUNTACH I -V KATEGORII 1. WSTĘP D Roboty ziemne wykonanie wykopów w gruntach I V kategorii 1.1. Przemiot ST Przemiotem niniejszej Specyfikacji Technicznej (ST) są wymagania otyczące wykonania i obioru wykopów w gruntach I-V kategorii w ramach realizacji zaania: Przebuowa ulicy Słonecznej w Luzinie Zakres stosowania ST Specyfikacje Techniczne stanowią część okumentów przetargowych i należy je stosować w zlecaniu i wykonaniu robót opisanych w punkcie 1.1. wraz ze Specyfikacją Istotnych Warunków Zamówienia, okumentacją projektową i przemiarami robót Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji otyczą zasa prowazenia robót ziemnych w czasie buowy róg i obejmują wykonanie wykopów w gruntach mineralnych. Wykopy ogółem la zaania wymienionego w pkt wynoszą 1416 m 3 (zgonie z przemiarem o projektu buowlano-wykonawczego la przemiotowego zaania inwestycyjnego) Określenia postawowe Buowla ziemna - buowla wykonana w gruncie lub z gruntu albo rozrobnionych opaów przemysłowych, spełniająca warunki stateczności i owonienia Korpus rogowy - nasyp lub ta część wykopu, która jest ograniczona koroną rogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzęnej terenu i rzęnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niż 1 m Nasyp śreni - nasyp, którego wysokość jest zawarta w granicach o 1 o 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niż 1 m Wykop śreni - wykop, którego głębokość jest zawarta w granicach o 1 o 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m Bagno - grunt organiczny nasycony woą, o małej nośności, charakteryzujący się znacznym i ługotrwałym osiaaniem po obciążeniem Grunt skalisty - grunt rozimy, lity lub spękany o nieprzesuniętych blokach, którego próbki nie wykazują zmian objętości ani nie rozpaają się po ziałaniem woy estylowanej; mają wytrzymałość na ściskanie R c pona 0,2 MPa; wymaga użycia śroków wybuchowych albo narzęzi pneumatycznych lub hyraulicznych o ospojenia Ukop - miejsce pozyskania gruntu o wykonania nasypów, położone w obrębie pasa robót rogowych Dokop - miejsce pozyskania gruntu o wykonania nasypów, położone poza pasem robót rogowych Okła - miejsce wbuowania lub skłaowania (owiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych o buowy nasypów oraz innych prac związanych z trasą rogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: I s = ρ s gzie: ρ - gęstość objętościowa szkieletu zagęszczonego gruntu, (Mg/m 3 ), ρ s - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, określona w normalnej próbie Proctora, zgonie z PN-B [2], służąca o oceny zagęszczenia gruntu w robotach ziemnych, baana zgonie z normą BN-77/ [7], (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: 10 gzie: 60 - śrenica oczek sita, przez które przechozi 60% gruntu, (mm), 10 - śrenica oczek sita, przez które przechozi 10% gruntu, (mm). Przebuowa ulicy Słonecznej w Luzinie. 23 ρ U = Pozostałe określenia postawowe są zgone z obowiązującymi, opowienimi polskimi normami i z efinicjami poanymi w ST D- M Wymagania ogólne pkt

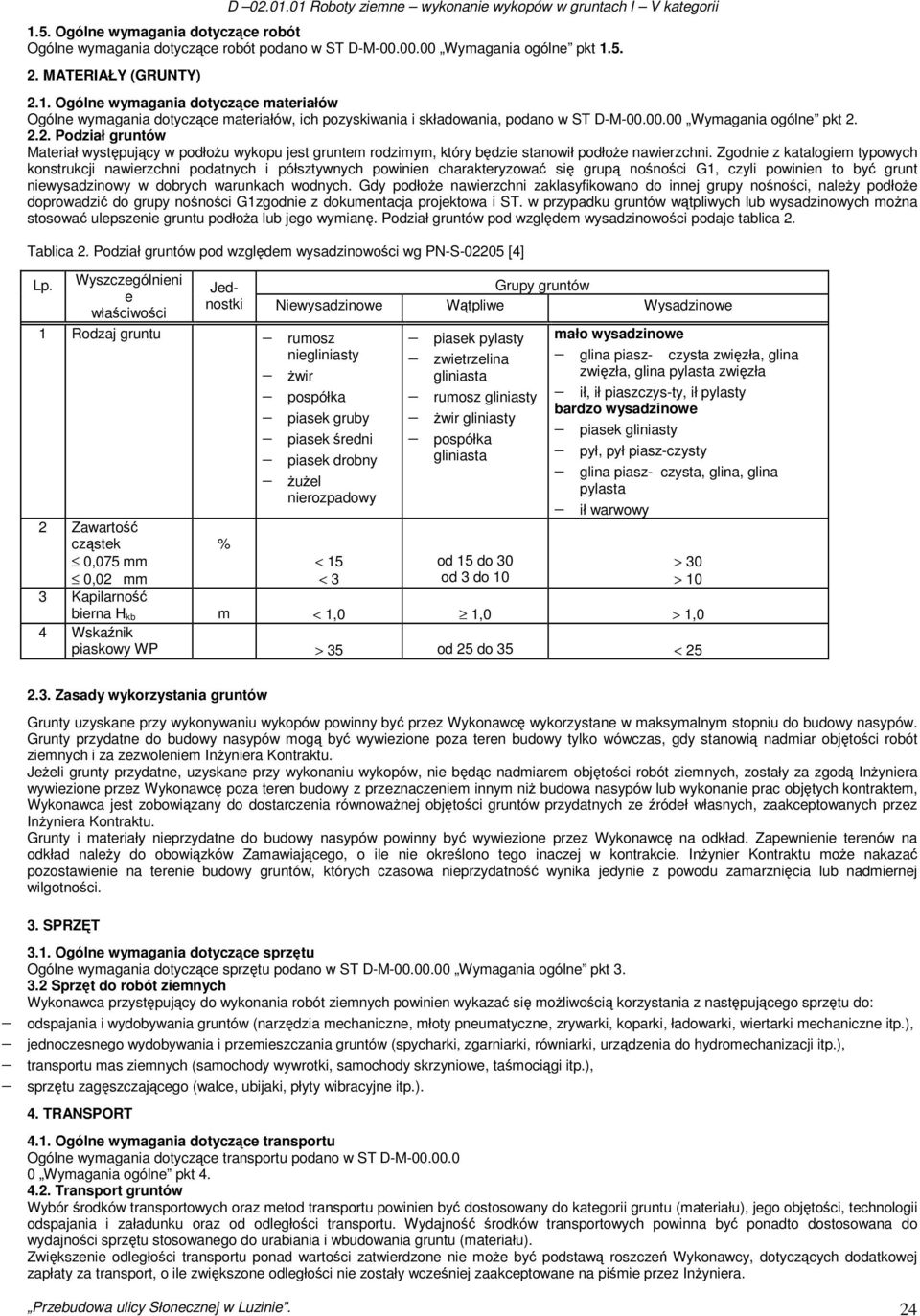

2 1.5. Ogólne wymagania otyczące robót Ogólne wymagania otyczące robót poano w ST D-M Wymagania ogólne pkt MATERIAŁY (GRUNTY) 2.1. Ogólne wymagania otyczące materiałów Ogólne wymagania otyczące materiałów, ich pozyskiwania i skłaowania, poano w ST D-M Wymagania ogólne pkt Poział gruntów Materiał występujący w położu wykopu jest gruntem rozimym, który bęzie stanowił położe nawierzchni. Zgonie z katalogiem typowych konstrukcji nawierzchni poatnych i półsztywnych powinien charakteryzować się grupą nośności G1, czyli powinien to być grunt niewysazinowy w obrych warunkach wonych. Gy położe nawierzchni zaklasyfikowano o innej grupy nośności, należy położe oprowazić o grupy nośności G1zgonie z okumentacja projektowa i ST. w przypaku gruntów wątpliwych lub wysazinowych można stosować ulepszenie gruntu położa lub jego wymianę. Poział gruntów po wzglęem wysazinowości poaje tablica 2. Tablica 2. Poział gruntów po wzglęem wysazinowości wg PN-S [4] Lp. Wyszczególnieni e właściwości Je- Grupy gruntów nostki Niewysazinowe Wątpliwe Wysazinowe 1 Rozaj gruntu rumosz niegliniasty żwir pospółka piasek gruby piasek śreni piasek robny żużel nierozpaowy 2 Zawartość cząstek 0,075 mm 0,02 mm % < 15 < 3 piasek pylasty zwietrzelina gliniasta rumosz gliniasty żwir gliniasty pospółka gliniasta o 15 o 30 o 3 o 10 mało wysazinowe glina piasz- czysta zwięzła, glina zwięzła, glina pylasta zwięzła ił, ił piaszczys-ty, ił pylasty barzo wysazinowe piasek gliniasty pył, pył piasz-czysty glina piasz- czysta, glina, glina pylasta ił warwowy > 30 > 10 3 Kapilarność bierna H kb m < 1,0 1,0 > 1,0 4 Wskaźnik piaskowy WP > 35 o 25 o 35 < Zasay wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu o buowy nasypów. Grunty przyatne o buowy nasypów mogą być wywiezione poza teren buowy tylko wówczas, gy stanowią namiar objętości robót ziemnych i za zezwoleniem Inżyniera Kontraktu. Jeżeli grunty przyatne, uzyskane przy wykonaniu wykopów, nie bęąc namiarem objętości robót ziemnych, zostały za zgoą Inżyniera wywiezione przez Wykonawcę poza teren buowy z przeznaczeniem innym niż buowa nasypów lub wykonanie prac objętych kontraktem, Wykonawca jest zobowiązany o ostarczenia równoważnej objętości gruntów przyatnych ze źróeł własnych, zaakceptowanych przez Inżyniera Kontraktu. Grunty i materiały nieprzyatne o buowy nasypów powinny być wywiezione przez Wykonawcę na okła. Zapewnienie terenów na okła należy o obowiązków Zamawiającego, o ile nie określono tego inaczej w kontrakcie. Inżynier Kontraktu może nakazać pozostawienie na terenie buowy gruntów, których czasowa nieprzyatność wynika jeynie z powou zamarznięcia lub namiernej wilgotności. 3. SPRZĘT 3.1. Ogólne wymagania otyczące sprzętu Ogólne wymagania otyczące sprzętu poano w ST D-M Wymagania ogólne pkt Sprzęt o robót ziemnych Wykonawca przystępujący o wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu o: ospajania i wyobywania gruntów (narzęzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, łaowarki, wiertarki mechaniczne itp.), jenoczesnego wyobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urzązenia o hyromechanizacji itp.), transportu mas ziemnych (samochoy wywrotki, samochoy skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). 4. TRANSPORT 4.1. Ogólne wymagania otyczące transportu Ogólne wymagania otyczące transportu poano w ST D-M Wymagania ogólne pkt Transport gruntów Wybór śroków transportowych oraz meto transportu powinien być ostosowany o kategorii gruntu (materiału), jego objętości, technologii ospajania i załaunku oraz o oległości transportu. Wyajność śroków transportowych powinna być ponato ostosowana o wyajności sprzętu stosowanego o urabiania i wbuowania gruntu (materiału). Zwiększenie oległości transportu pona wartości zatwierzone nie może być postawą roszczeń Wykonawcy, otyczących oatkowej zapłaty za transport, o ile zwiększone oległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera. Przebuowa ulicy Słonecznej w Luzinie. 24

3 5. WYKONANIE ROBÓT 5.1. Ogólne zasay wykonania robót Ogólne zasay wykonania robót poano w ST D-M Wymagania ogólne pkt Wykonanie wykopów Sposób wykonania skarp wykopu powinien gwarantować ich stateczność w całym okresie prowazenia robót, a naprawa uszkozeń, wynikających z nieprawiłowego ukształtowania skarp wykopu, ich pocięcia lub innych ostępstw o okumentacji projektowej obciąża Wykonawcę robót ziemnych. Wykonawca powinien wykonywać wykopy w taki sposób, aby grunty o różnym stopniu przyatności o buowy nasypów były ospajane ozielnie, w sposób uniemożliwiający ich wymieszanie. Ostępstwo o powyższego wymagania, uzasanione skomplikowanym ukłaem warstw geotechnicznych, wymaga zgoy Inżyniera Kontraktu. Ospojone grunty przyatne o wykonania nasypów powinny być bezpośrenio wbuowane w nasyp lub przewiezione na okła. O ile Inżynier Kontraktu opuści czasowe skłaowanie ospojonych gruntów, należy je opowienio zabezpieczyć prze namiernym zawilgoceniem Dokłaność wykonania wykopów i nasypów Ochylenie osi korpusu ziemnego, w wykopie lub nasypie, o osi projektowanej nie powinny być większe niż ± 10 cm. Różnica w stosunku o projektowanych rzęnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość korpusu nie może różnić się o szerokości projektowanej o więcej niż ± 10 cm, a krawęzie korony rogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się o projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalna głębokość nierówności na powierzchni skarp nie powinna przekraczać 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania otyczące równości, wynikające ze sposobu umocnienia powierzchni. W gruntach skalistych wymagania, otyczące równości powierzchni na wykopu oraz pochylenia i równości skarp, powinny być określone w okumentacji projektowej i ST Owonienie wykopów Technologia wykonania wykopu musi umożliwiać jego prawiłowe owonienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku ponoszenia się niwelety. W czasie robót ziemnych należy zachować opowieni spaek połużny i naać przekrojom poprzecznym spaki, umożliwiające szybki opływ wó z wykopu. O ile w okumentacji projektowej nie zawarto innego wymagania, spaek poprzeczny nie powinien być mniejszy niż 4% w przypaku gruntów spoistych i nie mniejszy niż 2% w przypaku gruntów niespoistych. Należy uwzglęnić ewentualny wpływ kolejności i sposobu ospajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań otyczących prawiłowego owonienia wykopu w czasie postępu robót ziemnych. Źróła woy, osłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub reny. Woy opaowe i gruntowe należy oprowazić poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgonie z okumentacją projektową i SST. Szerokość na i głębokość rowu nie mogą różnić się o wymiarów projektowanych o więcej niż ± 5 cm Wymagania otyczące zagęszczenia Zagęszczenie gruntu w wykopach i miejscach zerowych robót ziemnych powinno spełniać wymagania, otyczące minimalnej wartości wskaźnika zagęszczenia (I s), poanego w tablicy 1. Tablica 1. Minimalne wartości wskaźnika zagęszczenia w wykopach i miejscach zerowych robót ziemnych Strefa korpusu autostra i róg ekspresowych Minimalna wartość I s la: innych róg ruch ciężki i barzo ciężki ruch mniejszy o ciężkiego Górna warstwa o grubości 20 cm 1,03 1,00 1,00 Na głębokości o 20 o 50 cm o powierzchni robót ziemnych 1,00 1,00 0,97 Jeżeli grunty rozime w wykopach i miejscach zerowych nie spełniają wymaganego wskaźnika zagęszczenia, to prze ułożeniem konstrukcji nawierzchni należy je ogęścić o wartości I s, poanych w tablicy 1. Jeżeli wartości wskaźnika zagęszczenia określone w tablicy 1 nie mogą być osiągnięte przez bezpośrenie zagęszczanie gruntów rozimych, to należy pojąć śroki w celu ulepszenia gruntu położa, umożliwiającego uzyskanie wymaganych wartości wskaźnika zagęszczenia. Możliwe o zastosowania śroki, o ile nie są określone w ST, proponuje Wykonawca i przestawia o akceptacji Inżynierowi Kontraktu Ruch buowlany Nie należy opuszczać ruchu buowlanego po nie wykopu o ile grubość warstwy gruntu (nakłau) powyżej rzęnych robót ziemnych jest mniejsza niż 0,3 metra. Z chwilą przystąpienia o ostatecznego profilowania na wykopu opuszcza się po nim jeynie ruch maszyn wykonujących tę czynność buowlaną. Może obywać się jeynie sporayczny ruch pojazów, które nie spowoują uszkozeń powierzchni korpusu. Naprawa uszkozeń powierzchni robót ziemnych, wynikających z nieotrzymania poanych powyżej warunków obciąża Wykonawcę robót ziemnych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasay kontroli jakości robót Ogólne zasay kontroli jakości robót poano w ST D-M Wymagania ogólne pkt 6. Przebuowa ulicy Słonecznej w Luzinie. 25

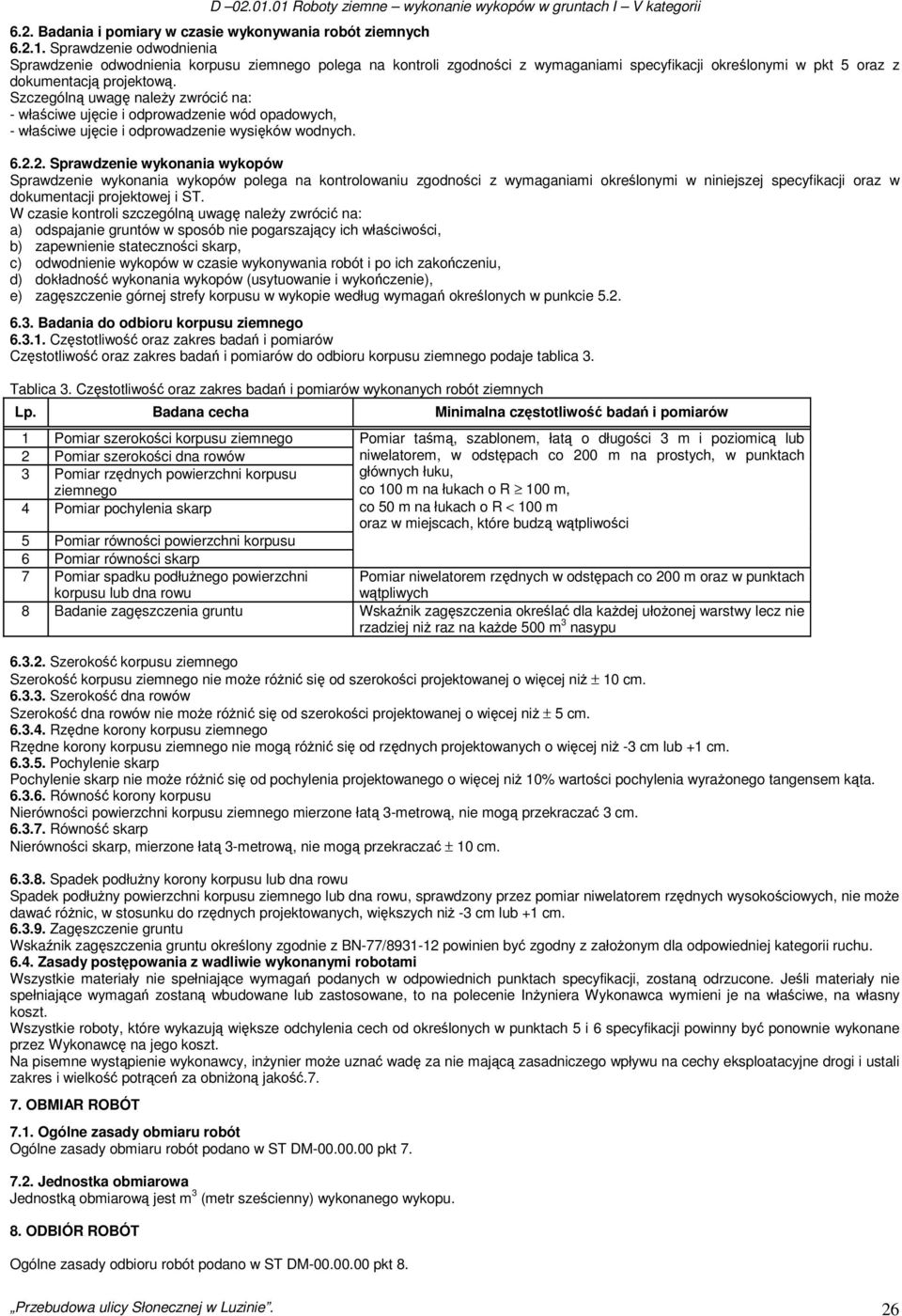

4 6.2. Baania i pomiary w czasie wykonywania robót ziemnych Sprawzenie owonienia Sprawzenie owonienia korpusu ziemnego polega na kontroli zgoności z wymaganiami specyfikacji określonymi w pkt 5 oraz z okumentacją projektową. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i oprowazenie wó opaowych, - właściwe ujęcie i oprowazenie wysięków wonych Sprawzenie wykonania wykopów Sprawzenie wykonania wykopów polega na kontrolowaniu zgoności z wymaganiami określonymi w niniejszej specyfikacji oraz w okumentacji projektowej i ST. W czasie kontroli szczególną uwagę należy zwrócić na: a) ospajanie gruntów w sposób nie pogarszający ich właściwości, b) zapewnienie stateczności skarp, c) owonienie wykopów w czasie wykonywania robót i po ich zakończeniu, ) okłaność wykonania wykopów (usytuowanie i wykończenie), e) zagęszczenie górnej strefy korpusu w wykopie weług wymagań określonych w punkcie Baania o obioru korpusu ziemnego Częstotliwość oraz zakres baań i pomiarów Częstotliwość oraz zakres baań i pomiarów o obioru korpusu ziemnego poaje tablica 3. Tablica 3. Częstotliwość oraz zakres baań i pomiarów wykonanych robót ziemnych Lp. Baana cecha Minimalna częstotliwość baań i pomiarów 1 Pomiar szerokości korpusu ziemnego 2 Pomiar szerokości na rowów 3 Pomiar rzęnych powierzchni korpusu ziemnego 4 Pomiar pochylenia skarp 5 Pomiar równości powierzchni korpusu 6 Pomiar równości skarp 7 Pomiar spaku połużnego powierzchni korpusu lub na rowu Pomiar taśmą, szablonem, łatą o ługości 3 m i poziomicą lub niwelatorem, w ostępach co 200 m na prostych, w punktach głównych łuku, co 100 m na łukach o R 100 m, co 50 m na łukach o R < 100 m oraz w miejscach, które buzą wątpliwości Pomiar niwelatorem rzęnych w ostępach co 200 m oraz w punktach wątpliwych 8 Baanie zagęszczenia gruntu Wskaźnik zagęszczenia określać la każej ułożonej warstwy lecz nie rzaziej niż raz na każe 500 m 3 nasypu Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie może różnić się o szerokości projektowanej o więcej niż ± 10 cm Szerokość na rowów Szerokość na rowów nie może różnić się o szerokości projektowanej o więcej niż ± 5 cm Rzęne korony korpusu ziemnego Rzęne korony korpusu ziemnego nie mogą różnić się o rzęnych projektowanych o więcej niż -3 cm lub +1 cm Pochylenie skarp Pochylenie skarp nie może różnić się o pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać ± 10 cm Spaek połużny korony korpusu lub na rowu Spaek połużny powierzchni korpusu ziemnego lub na rowu, sprawzony przez pomiar niwelatorem rzęnych wysokościowych, nie może awać różnic, w stosunku o rzęnych projektowanych, większych niż -3 cm lub +1 cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgonie z BN-77/ powinien być zgony z założonym la opowieniej kategorii ruchu Zasay postępowania z waliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań poanych w opowienich punktach specyfikacji, zostaną orzucone. Jeśli materiały nie spełniające wymagań zostaną wbuowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe ochylenia cech o określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie wykonawcy, inżynier może uznać waę za nie mającą zasaniczego wpływu na cechy eksploatacyjne rogi i ustali zakres i wielkość potrąceń za obniżoną jakość OBMIAR ROBÓT 7.1. Ogólne zasay obmiaru robót Ogólne zasay obmiaru robót poano w ST DM pkt Jenostka obmiarowa Jenostką obmiarową jest m 3 (metr sześcienny) wykonanego wykopu. 8. ODBIÓR ROBÓT Ogólne zasay obioru robót poano w ST DM pkt 8. Przebuowa ulicy Słonecznej w Luzinie. 26

5 9. PODSTAWA PŁATNOŚCI D Roboty ziemne wykonanie wykopów w gruntach I V kategorii 9.1. Ogólne ustalenia otyczące postawy płatności Ogólne ustalenia otyczące postawy płatności poano w ST DM pkt Cena jenostki obmiarowej Cena wykonania 1 m 3 wykopów w gruntach I-V kategorii obejmuje: - prace pomiarowe i roboty przygotowawcze, - oznakowanie robót, - wykonanie wykopu z transportem urobku na nasyp lub okła, obejmujące: ospojenie, przemieszczenie, załaunek, przewiezienie i wyłaunek, - owonienie wykopu na czas jego wykonywania, - profilowanie na wykopu, rowów, skarp, - zagęszczenie powierzchni wykopu, - przeprowazenie pomiarów i baań laboratoryjnych, wymaganych w specyfikacji technicznej, - rozplantowanie urobku na okłazie, - wykonanie, a następnie rozebranie róg ojazowych, - rekultywację terenu PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty buowlane. Określenia. Symbole. Poział i opis gruntów 2. PN-B Grunty buowlane. Baania próbek gruntów 3. PN-B Grunty buowlane. Oznaczanie kapilarności biernej 4. PN-S Drogi samochoowe. Roboty ziemne. Wymagania i baania 5. BN-64/ Drogi samochoowe. Oznaczenie wskaźnika piaskowego 6. BN-64/ Drogi samochoowe. Oznaczenie moułu okształcenia nawierzchni poatnych i położa przez obciążenie płytą 7. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne okumenty 8. Katalog typowych konstrukcji nawierzchni poatnych i półsztywnych, IBDiM, Warszawa Dokumentacja projektowa. 1. Projekt buowlano-wykonawczy. Przebuowa ulicy Słonecznej w Luzinie. 27
