1 INSTALACJE SANITARNE Flamco Flamco Akcesoria dla instalacji sanitarnych PRESCOR B PRESCOR SB AIRFIXCONTROL FLEXOFIT Edycja 2005 / PL

2 Flamco Efektywne zabezpieczenie instalacji Zawory dla c.w.u. Prescor B i SB zabezpieczają instalacje wody pitnej przed nadmiernym wzrostem ciśnienia. Stosowanie takich zabezpieczeń jest konieczne ze względów bezpieczeństwa użytkowania instalacji. Przy stosowaniu zaworów Prescor B i SB należy zawsze przestrzegać obowiązujących norm i przepisów. PRESCOR B 1 / 2 Na tabliczce znamionowej znajdują się podstawowe informacje o zaworze. Po osiągnięciu nastawionego ciśnienia następuje częściowe otwarcie zaworu Prescor B, co sprawia, że ciśnienie w instalacji przestaje wzrastać. Przy szybkim wzroście ciśnienia powyżej wartości nastawionej następuje całkowite otwarcie zaworu. Zapewnia to stałą ochronę przed nadmiernym wzrostem ciśnienia. ZALETY ZAWORÓW PRESCOR Solidny korpus wykonany z mosiądzu. Szeroki program produkcyjny. Wszystkie zawory Prescor B i Prescor SB posiadają znak CE. Zawory bojlerowe Prescor mogą być stosowane w kombinacji z każdym zasobnikowym systemem bojlerowym. Konstrukcja zaworów i zastosowane meteriały gwarantują bezpieczeństwo pracy instalacji. "Zawory dla c.w.u. Prescor przystosowane są do pracy z bojlerami elektrycznymi lub gazowymi o pojemności do litrów. Przyłącza do 2" i ciśnienia nastawy 6, 8 i 10 bar umożliwiają odpowiedni dobór zaworu Prescor." 2

3 Prescor : Najlepszy wybór! PRESCOR B 3 / 4-1 PRESCOR SB 1 1 / 4-2 Flamco to synonim jakości: Flamco był jednym z pierwszych producentów, których zawory spełniały normy dotyczące urządzeń ciśnieniowych (znak CE). BEZPIECZEŃSTWO PAŃSTWA INSTALACJI JEST W DOBRYCH RE KACH! Zawór dla c.w.u. Prescor powinien być instalowany na podłączeniu zimnej wody. Przed montażem należy dobrze przepłukać przewody rurowe. W celu zapewnienia właściwej pracy zaworu należy unikać montowania pomiędzy zaworem bezpieczeństwa a bojlerem elementów ograniczających przepływ wody. Zawór bezpieczeństwa Prescor musi znajdować się jak najbliżej bojlera, w najwyższym punkcie. Tabliczka znamionowa zaworu Prescor SB zawiera, między innymi, dane dotyczące ciśnienia nastawy w bar i mocy w kw. 3

4 Flamco Przemyślana technika i wszechstronne zastosowania Grzybek zaworu do c.w.u. Prescor zapewnia nie tylko perfekcyjną szczelność, ale również duży przepływ. Twardość gumy jest dostosowana do ciśnienia nastawy zaworu bezpieczeństwa. Takie rozwiązanie zapewnia optymalne bezpieczeństwo pracy instalacji. PRESCOR B PRESCOR SB Pokrętło do podnoszenia grzybka zaworu. Guma wytrzymuje temperatury do 140 C; zapobiega to sklejaniu się uszczelki z gniazdem zaworu. Sprężyna do ustawiania ciśnienia nastawy zaworu bezpieczeństwa. Membrana zapobiegająca przedostawaniu się wilgoci do ruchomych części. Zawór z gumową uszczelką. Montaż Zawory dla c.w.u. Prescor nie mogą być montowane otworem wylotowym do góry. X DOBRZE ŻLE Praktyczne wskazówki dotyczące prawidłowego montażu zaworów dla c.w.u. Prescor. Należy starannie określić wielkość zaworu bezpieczeństwa. Zawór bezpieczeństwa należy montować pionowo. Kierunek przepływu wskazują strzałki. Pomiędzy zaworem bezpieczeństwa i przewodem doprowadzającym musi być wolna 12 cm-owa przestrzeń. Zaleca się stosowanie leja odpływowego Flamco. Przewód odciążający musi być zamontowany pod zamknięciem. Zawór bezpieczeństwa należy zamontować jak najbliżej bojlera. Prace spawalnicze i lutownicze muszą być wykonane przed zamontowaniem zaworu bezpieczeństwa. 4

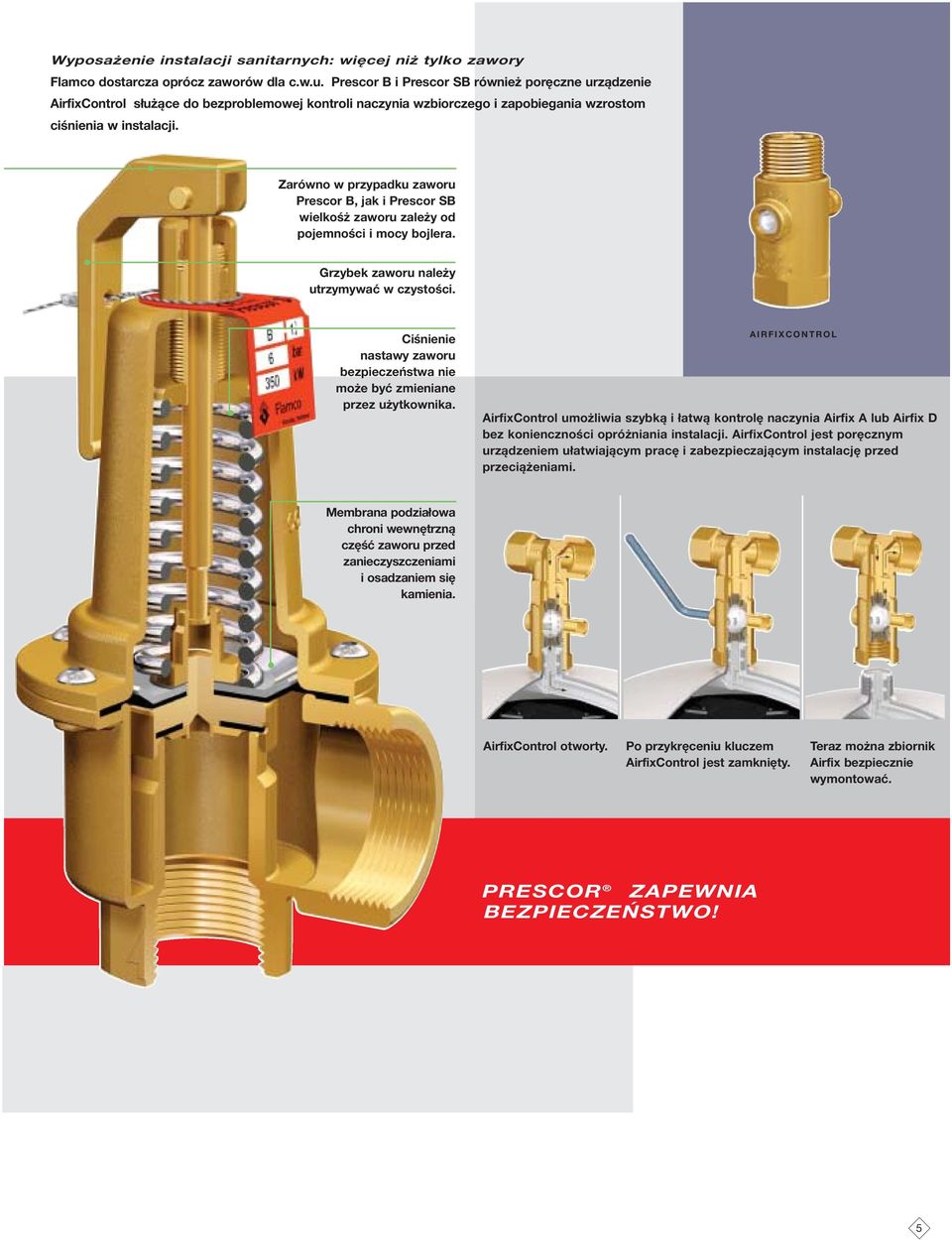

5 Wyposażenie instalacji sanitarnych: więcej niż tylko zawory Flamco dostarcza oprócz zaworów dla c.w.u. Prescor B i Prescor SB również poręczne urządzenie AirfixControl służące do bezproblemowej kontroli naczynia wzbiorczego i zapobiegania wzrostom ciśnienia w instalacji. Zarówno w przypadku zaworu Prescor B, jak i Prescor SB wielkośż zaworu zależy od pojemności i mocy bojlera. Grzybek zaworu należy utrzymywać w czystości. Ciśnienie nastawy zaworu bezpieczeństwa nie może być zmieniane przez użytkownika. AIRFIXCONTROL AirfixControl umożliwia szybką i łatwą kontrolę naczynia Airfix A lub Airfix D bez konienczności opróżniania instalacji. AirfixControl jest poręcznym urządzeniem ułatwiającym pracę i zabezpieczającym instalację przed przeciążeniami. Membrana podziałowa chroni wewnętrzną część zaworu przed zanieczyszczeniami i osadzaniem się kamienia. AirfixControl otworty. Po przykręceniu kluczem AirfixControl jest zamknięty. Teraz można zbiornik Airfix bezpiecznie wymontować. PRESCOR ZAPEWNIA BEZPIECZEŃSTWO! 5

6 Flamco Zapobieganie uderzeniom hydraulicznym w prosty i efektywny sposób Tłumik uderzeń wody Flexofit został specjalnie opracowany w celu tłumienia uderzeń w instalacjach zimnej wody. FLEXOFIT TRÓJNIK Tłumik uderzeń hydraulicznych Flexofit przechwytuje gwałtowne wzrosty ciśnienia, zanim spowodują one uszkodzenia instalacji. Tłumik uderzeń hydraulicznych Flexofit posiada dwie komory oddzielone gumową membraną. Z jednej strony znajduje się poduszka gazowa pod ciśnieniem, a druga strona podłączona jest do instalacji. Wzrost ciśnienia przejmowany jest przez poduszkę gazową, która ulega ściśnięciu. Poduszka gazowa pod ciśnieniem. Gumowa membrana. Flexofit jest wykonany z mosiądzu chromowanego. Uderzenie wody można opisać jako zmianę ciśnienia w zamkniętej instalacji spowodowaną nagłą zmianą prędkości przepływu. W wyniku tej zmiany następuje nagły wzrost ciśnienia w przewodzie, który może spowodować pęknięcie przewodu lub poważne uszkodzenie urządzeń lub pompy. Dlatego zabezpieczenie przed uderzeniami wody jest bardzo ważne. Przestrzeń połączona z instalacją. Trójnik. Możliwe przyczyny uderzeń wody: Szybko zamykające się zawory lub armatura, zawory magnetyczne i zawory klapowe przeciwzwrotne. Pompy, które nagle się wyłączają lub ulegają awarii. 6 Tłumik uderzeń wody Flexofit przy spłuczce toaletowej. W kombinacji z umywalką. Przy pralce. Wybierz najlepsze rozwiązanie: tłumik uderzeń hydraulicznych Flexofit z trójnikiem montażowym.

7 Flamco Wyposażenie instalacji sanitarnych Zawory dla c.w.u. Prescor B i Prescor SB ze standardowym ciśnieniem nastawy 6, 8 lub 10 bar. Tłumiki uderzeń hydraulicznych Flexofit mają ciśnienie wstępne 2 bar i maksymalne ciśnienie robocze 10 bar. Maksymalna dopuszczalna temperatura dla Flexofit wynosi 90 C. W górnej części trójnika tłumika uderzeń hydraulicznych Flexofit znajduje się podłączenie 3 /4 z gumowym pierścieniem uszczelniającym do zamontowania zaworu pralki. Po drugiej stronie znajduje się podłączenie 3 /4 z gwintem zewnętrznym do zamontowania przewodu elastycznego pralki. Wersje i wymiary zaworów dla c.w.u. Prescor Typ Moch Przyłącze Wymiary w mm Do Numer grzewcza gwint zbiorników katalobojlera wewnętrzny ciepłej wody gowy kw* A B C D E F 6 bar Prescor B 1 /2 75 1/2 1/ do 200 litrów Prescor B 3 / / ,5 do 1000 litrów Prescor B /4 98,5 75, do 5000 litrów Prescor SB 1 1 / /4 1 1 / Prescor SB 1 1 / / Prescor SB / bar Prescor B 1 /2 75 1/2 1/ do 200 litrów Prescor B 3 / / ,5 do 1000 litrów Prescor B /4 98,5 75, do 5000 litrów Prescor SB 1 1 / /4 1 1 / Prescor SB 1 1 / / Prescor SB / bar Prescor B 1 /2 75 1/2 1/ do 200 litrów Prescor B 3 / / ,5 do 1000 litrów Prescor B /4 98,5 75, do 5000 litrów Prescor SB 1 1 / /4 1 1 / Prescor SB 1 1 / / Prescor SB / A D A F B E C *Wyznaczone przez Urząd Dozoru Technicznego. Wersje i wymiary AirfixControl Typ A Wymiary przyłączy B Numer katalogowy AirfixControl 3 /4 3 / B Wersje i wymiary tłumika uderzeń wody Flexofit Typ Całkowita pojemność w cm 3 Numer katalogowy Flexofit S Trojnik Flexofit S /2 Ø 83 7

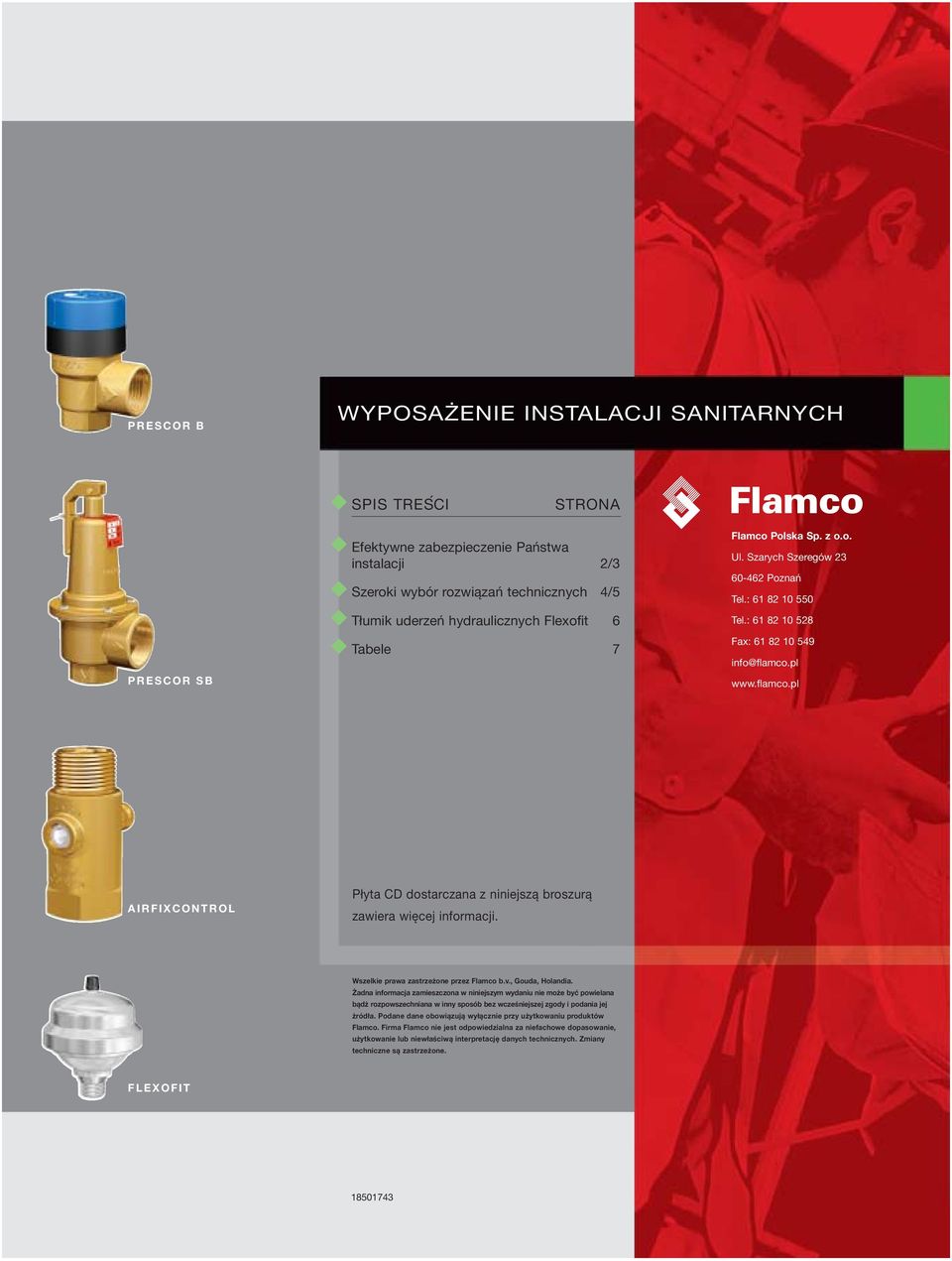

8 PRESCOR B WYPOSAŻENIE INSTALACJI SANITARNYCH SPIS TRES CI STRONA Flamco PRESCOR SB Efektywne zabezpieczenie Państwa instalacji 2/3 Szeroki wybór rozwiązań technicznych 4/5 Tłumik uderzeń hydraulicznych Flexofit 6 Tabele 7 Flamco Polska Sp. z o.o. Ul. Szarych Szeregów Poznań Tel.: Tel.: Fax: info@flamco.pl AIRFIXCONTROL Płyta CD dostarczana z niniejszą broszurą zawiera więcej informacji. Wszelkie prawa zastrzeżone przez Flamco b.v., Gouda, Holandia. Żadna informacja zamieszczona w niniejszym wydaniu nie może być powielana bądż rozpowszechniana w inny sposób bez wcześniejszej zgody i podania jej żródła. Podane dane obowiązują wyłącznie przy użytkowaniu produktów Flamco. Firma Flamco nie jest odpowiedzialna za niefachowe dopasowanie, użytkowanie lub niewłaściwą interpretację danych technicznych. Zmiany techniczne są zastrzeżone. FLEXOFIT
