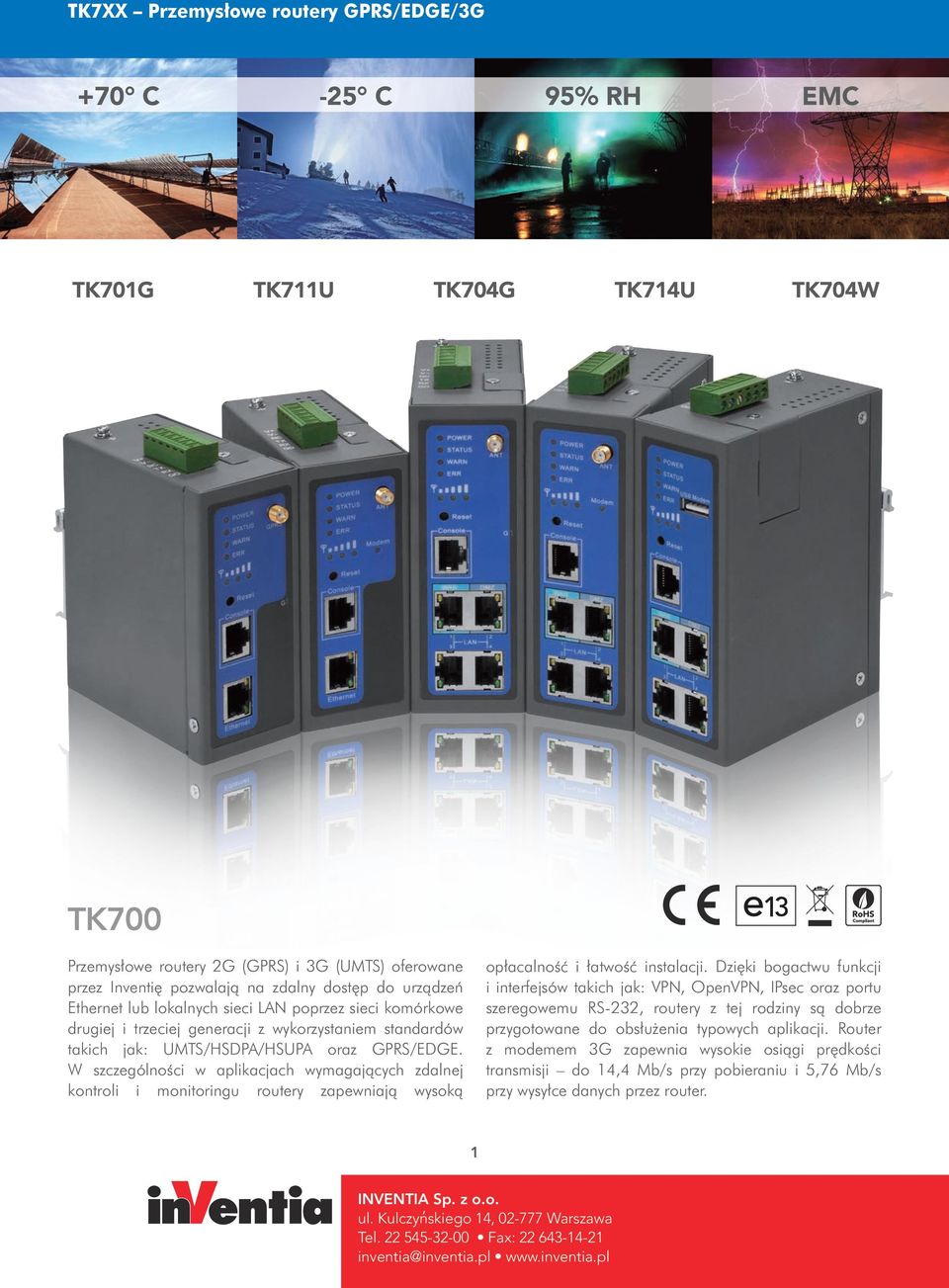

1 +70 C -25 C 95% RH EMC TK701G TK711U TK704G TK714U TK704W Przemysłowe routery 2G (GPRS) i 3G (UMTS) oferowane przez Inventię pozwalają na zdalny dostęp do urządzeń Ethernet lub lokalnych sieci LAN poprzez sieci komórkowe drugiej i trzeciej generacji z wykorzystaniem standardów takich jak: UMTS/HSDPA/HSUPA oraz GPRS/EDGE. W szczególności w aplikacjach wymagających zdalnej kontroli i monitoringu routery zapewniają wysoką opłacalność i łatwość instalacji. Dzięki bogactwu funkcji i interfejsów takich jak: VPN, OpenVPN, IPsec oraz portu szeregowemu RS-232, routery z tej rodziny są dobrze przygotowane do obsłużenia typowych aplikacji. Router z modemem 3G zapewnia wysokie osiągi prędkości transmisji do 14,4 Mb/s przy pobieraniu i 5,76 Mb/s przy wysyłce danych przez router. 1

W szczególności w aplikacjach wymagających zdalnej kontroli i monitoringu routery zapewniają wysoką opłacalność i łatwość instalacji.

2 Parametry Techniczne Modem Funcje modemu TK701G TK711U TK704G TK714U TK704W Cinterion MC55i GSM / GPRS 850 / 900 / 1800 / 1900 MHz Quad Band Huawei MU609 Cinterion MC55i GSM / GPRS 850 / 900 / 1800 / 1900 MHz Quad Band Huawei MU609 - Downlink 64,2 Kbit/s 14,4 MBit/s 64,2 Kbit/s 14,4 MBit/s - Uplink 42,8 Kbit/s 5,76 MBit/s 42,8 Kbit/s 5,76 MBit/s - Autentykacja CHAP / PAP / MS-CHAP / MS-CHAP2 - Funkcje APN APN (Access Point Name) VPDN (Virtual Private Dialup Network, operators IP VPN) Wydzwanianie na żądanie Aktywacja przez SMS / Lokalny przepływ danych - Testowanie sieci PPP LCP echo oraz testowanie przy pomocy pakietów ICMP - Ethernet TK7X1 TK7X4 Złacze 1 x Port 10/100TX - Auto MDI/MDI-X 4 x Port 10/100TX - Auto MDI/MDI-X Izolacja 1,5 kv pomiędzy sygnałami, a masą Port szeregowy Interfejs 1 x RS-232 / rozłączalna listwa zaciskowa (śrubki), odstęp 5 mm Prędkość 1200 bit/s bit/s Modbus TCP / RTU Protokoły Połączenie przezroczyste przez TCP Wirtualny port COM IEC /104 Zarządzanie Wspierane narzędzia Przeglądarka internetowa, Telnet, SSHv2 oraz terminal Aktualizacja Zdalna i lokalna aktualizacja firmware, z redundancją kopii zapasowej Funkcje SMS Restart / zapytanie o status / nawiązanie / rozerwanie połączenia z siecią komórkową Funkcje sieciowe Routing Statyczne trasowanie pakietów Protokoły sieciowe ICMP, IP, TCP, UDP, DHCP, PPP, ARP, Telnet, DNS, SSH, VRRP, HTTP, HTTPS, NTP Testowanie połączenia PPP LCP echo oraz przy pomocy pakietów ICMP (ping) NAT i PAT NAT (Network Address Translation), PAT (Port Address Translation), ukrywanie wewnętrznych adresów IP oraz rozszerzanie przestrzeni adresów IP Mapowanie wirtualnych adresów IP 1:1 NAT DDNS (DynDNS) Wsparcie dla dynamicznych DNS VRRP Hot backup, automatyczne przełączanie na router slave jeżeli master zawiedzie - 2

Funkcje APN APN (Access Point Name) VPDN (Virtual Private Dialup Network, operators IP VPN) Wydzwanianie na żądanie Aktywacja przez SMS / Lokalny przepływ danych - Testowanie sieci PPP LCP echo oraz

3 IPsec Zabezpieczenia OpenVPN, GRE, PPTP, L2TP Autentykacja Firewall Filtrowanie adresów MAC Przekierowywanie portów Kontrola dostępu Strefa zdemilitaryzowana (DMZ) Zaawansowane funkcje Zegar czasu rzeczywistego Watchdog Wybór pasma sieci komórkowej LED Zakres napięć Prąd Złącze Materiał Wsparcie dla max. 4 tunel IPSec, szyfrowanie algorytmami DES, 3DES, AES, weryfikacja danych metodami MD5 oraz SHA-1 Funkcja klienta i serwera Hasło, cyfrowy certyfikat SPI, filtrowanie pakietów multicast, filtrowanie pakietów PING, przeciwdziałanie atakom DoS, różne strategie firewall-a Pozwala odrzucać połączenia z nieznanych maszyn Pozwala na połączenie się z zewnętrznej sieci z konkretnymi portami w intranecie Reguły dla protokołów TCP, UDP oraz pakietów ICMP Wsparcie dla wirtualnych serwerów Dostarcza do systemu dokładny czas Watchdog sprzętowy i software owy zabezpieczają system przed zawieszeniem Automatyczny i manualny Trójpoziomowy wskaźnik LED prezentujący poziom sygnału GSM 4 diody statusowe: POWER, STATUS, WARN, ERROR Zasilanie TK7X1 TK7X4 9 do 48 VDC, ochrona przed odwrotną polaryzacją, zabezpieczenie nadprądowe Aktywny: 12V (max) Idle: 12V (max) 500VDC podane na linie komunikacyjne i zasilające, rezystancja >15MΩ 3 15 G / 11 ms 12 do 48 VDC, ochrona przed odwrotną polaryzacją, zabezpieczenie nadprądowe Rozłączalna listwa zaciskowa ze śrubowym montażem przewodów Obudowa TK7X1 TK7X4 Wymiary 46 x 100 x 110 mm 46 x 100 x 130 mm Waga 490 g 595 g Instalacja Warunki środowiskowe Temperatura pracy Temperatura składowania Wilgotność powietrza Klasa ochrony Średni czas bezawaryjnej pracy (MTBF) Kompatybilność elektromagnetyczna Stal Szyna DIN lub bezpośredni montaż naścienny -25 C ~ +70 C -40 C ~ +85 C 5% ~ 95%, bez kondensacji IP godzin Wyładowania elektrostatyczne (ESD) PN-EN , Poziom 4 Promieniowanie elektromagnetyczne PN-EN , Poziom 4 Serie szybkich stanów przejściowych (EFT) PN-EN , Poziom 4 Odporność na udary elektryczne PN-EN , Poziom 3 Zakłócenia o częstotliwościach radiowych (RFC) PN-EN , Poziom 3 Tłumione przebiegi sinusoidalne PN-EN , Poziom 4 Przeprowadzone badania Udary i wibracje IEC / IEC Wytrzymałość elektryczna Udar mechaniczny

4 tunel IPSec, szyfrowanie algorytmami DES, 3DES, AES, weryfikacja danych metodami MD5 oraz SHA-1 Funkcja klienta i serwera Hasło, cyfrowy certyfikat SPI, filtrowanie pakietów multicast, filtrowanie

4 Rysunki i wymiary TK7X1 21,8 30,0 48,2 34,1 11,9 21,1 15,3 9,6 16,4 8,0 35,0 110,0 55,0 55,0 9,1 44,0 14,0 18,0 14,0 13,0 18,0 13,0 27,2 48,3 100,0 46,0 rzut boku front obudowy tył obudowy TK7X4 21,8 30,0 48,2 34,1 11,9 21,1 15,3 9,6 16,4 8,0 35,0 130,0 9,1 44,0 65,0 65,0 14,0 18,0 14,0 13,0 18,0 13,0 27,2 48,3 100,0 46,0 rzut boku front obudowy tył obudowy Wszystkie wymiary w milimetrach 4

21,8 30,0 48,2 34,1 11,9 21,1 15,3 9,6 16,4 8,0 35,0 130,0 9,1 44,0 65,0 65,0 14,0 18,0 14,0 13,0

5 Topografia Zasilanie i port szeregowy (listwa zaciskowa) TK7X1 LED Power LED Status LED Warn LED Error Wskaźnik poziomu sygnału Przycisk reset Slot karty SIM Złącze antenowe SMA (ż) LED Modem Port szeregowy konsoli Ethernet TK7X4 Zasilanie i port szeregowy (listwa zaciskowa) Slot karty SIM LED Power LED Status LED Warn LED Error Wskaźnik poziomu sygnału Przycisk reset Złącze antenowe SMA (ż) LED Modem Port szeregowy konsoli WAN DMZ LAN LAN 5

TK7X4 Zasilanie i port szeregowy (listwa zaciskowa) Slot karty SIM LED Power LED Status LED Warn LED Error

6 Rozłączalna listwa zaciskowa z śrubowym montażem przewodów Opis złącza konsoli: Port DB9 - DB9 male 6 1 RTS CTS DCD RxD TxD Stecker 1 DTR Pin Opis Rl 9 5 GND 8 V+ 12 ~ 48 V DC V- 0 V DSR NC Nie podłączony TX / 485- RS-232 TX, RS-485- RX / 485+ RS-232 RX, RS-485+ GD Masa sygnałowa Złącze szyny DIN (w zestawie z routerem) Wieszak do montażu naściennego (opcja) Slot karty SIM 6

Nie podłączony TX / 485- RS-232 TX, RS-485- RX / 485+ RS-232 RX, RS-485+ GD Masa sygnałowa

7 Akcesoria Zasilacz 100 ~ 265 VAC na 12 VDC (w zestawie z routerem) Art. N. 6912TK Antena z magnetyczną podstawą (w zestawie z routerem) Art. N. 6911WAGEN000 Listwa zaciskowa (w zestawie z routerem) Art. N. 6912TK Wieszak do montażu naściennego Art. No. 6912TK Anteny Poniżej prezentujemy anteny rekomendowane dla routerów TK-70X WAWM GEN-GSM- Antena CACELY-TNC FP VP WA76 PCN-DCS-UMTS Rodzaj antena dipolowa Yagi kierunkowa o niskim profilu Zakresy częstotliwości 880 ~ 900 / 1710 ~ 1880 / 1850 ~ 1990 / 2100 MHz 880 ~ 960 / 1710 ~ 2170 MHz ~ 960 / 1710 ~ 2170 MHz 890 ~ 960 / 1710 ~ 1880 / 1850 ~ 1990 / 1900 ~ 2170 MHz Wzmocnienie 5/2,5 dbi 6/8 dbi 10/11 dbi 0 dbi Polaryzacja Pionowa Pionowa/Pozioma Pionowa liniowa pionowa Złącze SMA (m) TNC (ż) N (ż) FME Przewód 5 m opcja opcja opcja Przewody antenowe Przewód 2 m TNC do SMA SMA do SMA FME do SMA Przewód 5 m - TNC do SMA SMA do SMA FME do SMA Przewód 10 m TNC do SMA SMA do SMA FME do SMA CAT--PL-V2., ed. 10/14, Inventia Sp. z o.o.

6912TK000003 Anteny Poniżej prezentujemy anteny rekomendowane dla routerów TK-70X WAWM GEN-GSM- Antena CACELY-TNC FP8241850-10VP WA76 PCN-DCS-UMTS Rodzaj antena dipolowa Yagi kierunkowa o niskim
