Wewnętrzne instalacje elektryczne; przebudowa BUDYNKU INTERNATU - PARTER. Przedmiar robót

Transkrypt

1 Identyfikator: 1PDDz/06 Wewnętrzne instalacje elektryczne; przebudowa BUDYNKU INTERNATU - PARTER Przedmiar robót Strona 1 1. INSTALACJE ELEKTRYCZNE BUDYNKU INTERNATU - PARTER 1.1. Elementy zasilania i rozdziału. 1.KNNR Wykucie, zamurowanie i otynkowanie bruzd w ścianach z cegły. Na zaprawie wapiennej lub cementowo-wapiennej Jednostka: 1 m KNNR Tablice rozdzielcze i obudowy. Prefabrykowana obudowa blaszana o powierzchni do 0,5m - zestaw "R-1.2" wg projektu Jednostka: 1 szt KNNR Przewody izolowane jednożyłowe wciągane do rur. Przekrój przewodu 10 mm2 - LgY 10mm2 Jednostka: 100 m KNNR Montaż końcówek kablowych. Montaż końcówek przez zaciskanie na żyłach o przekroju 10mm2 Jednostka: 100 szt KNNR Podłączanie przewodów pod zaciski lub bolce. Przewody pojedyńcze o przekroju żyły do16 mm2 Jednostka: 100 szt KNNR Osadzenie w podłożu kołków plastykowych i metalowych kotwiących oraz metalowych wstrzeliwanych. Kołki plastykowe rozporowe osadzane w ścianie lub stropie - przygotowania podłoża pod koryta Jednostka: 100 szt KNNR Drabinki kablowe i korytka. Korytka przykręcane do gotowych otworów o szer. do 100 mm Jednostka: 100 m KNNR Drabinki kablowe i korytka. Korytka przykręcane do gotowych otworów o szer. do 200 mm Jednostka: 100 m KNNR Przebijanie otworów w ścianach lub stropach. Otwory o średnicy 100mm i długości do 1cegły przebijane w podłożu 1.2. Instalacje odbiorcze. 10.KNNR YDYp 2x1,5 Jednostka: 100 m

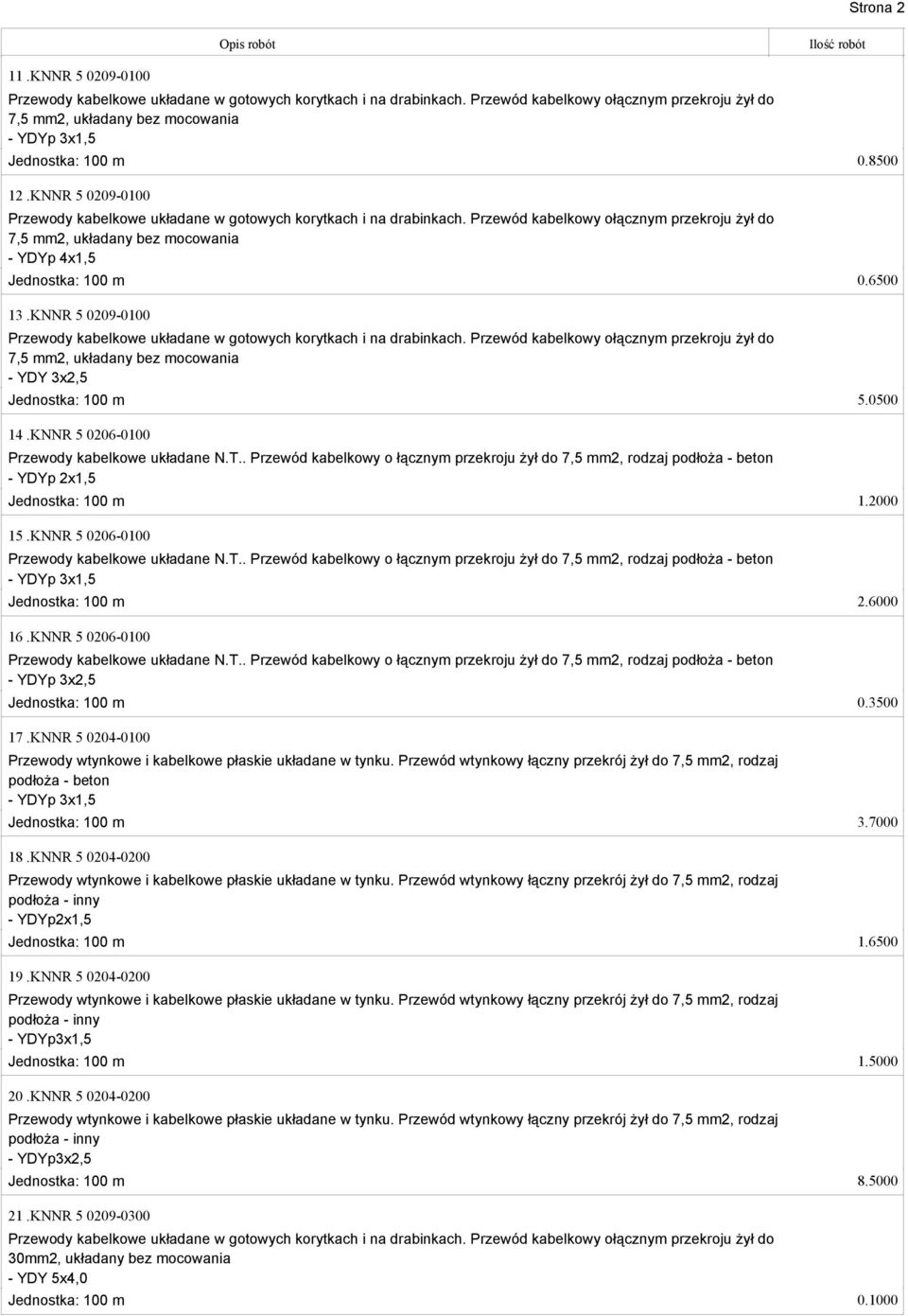

2 Strona 2 11.KNNR YDYp 3x1,5 Jednostka: 100 m KNNR YDYp 4x1,5 Jednostka: 100 m KNNR YDY 3x2,5 Jednostka: 100 m KNNR YDYp 2x1,5 Jednostka: 100 m KNNR YDYp 3x1,5 Jednostka: 100 m KNNR YDYp 3x2,5 Jednostka: 100 m KNNR podłoża - beton - YDYp 3x1,5 Jednostka: 100 m KNNR YDYp2x1,5 Jednostka: 100 m KNNR YDYp3x1,5 Jednostka: 100 m KNNR YDYp3x2,5 Jednostka: 100 m KNNR mm2, układany bez mocowania - YDY 5x4,0 Jednostka: 100 m

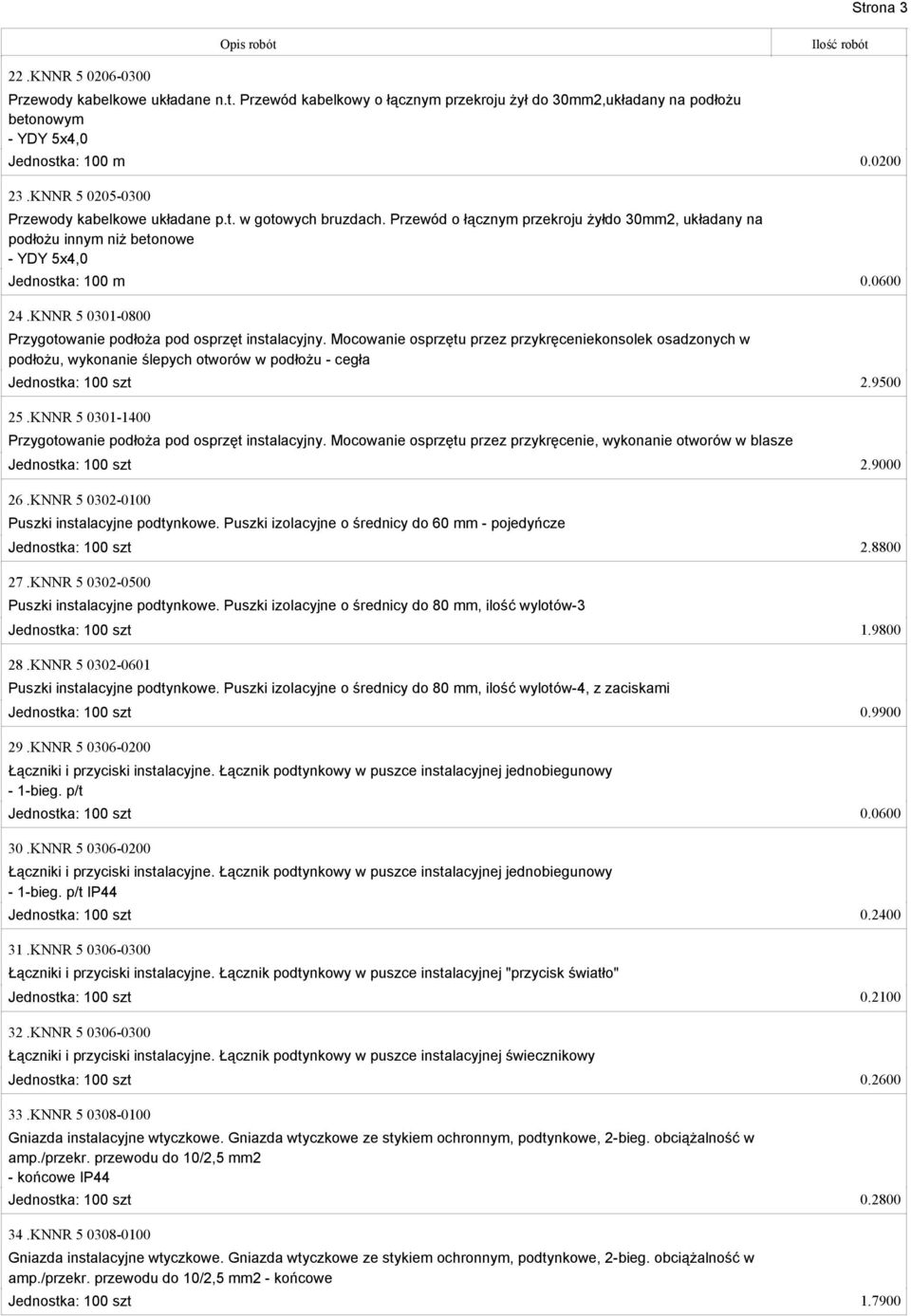

3 Strona 3 22.KNNR Przewody kabelkowe układane n.t. Przewód kabelkowy o łącznym przekroju żył do 30mm2,układany na podłożu betonowym - YDY 5x4,0 Jednostka: 100 m KNNR Przewody kabelkowe układane p.t. w gotowych bruzdach. Przewód o łącznym przekroju żyłdo 30mm2, układany na podłożu innym niż betonowe - YDY 5x4,0 Jednostka: 100 m KNNR Przygotowanie podłoża pod osprzęt instalacyjny. Mocowanie osprzętu przez przykręceniekonsolek osadzonych w podłożu, wykonanie ślepych otworów w podłożu - cegła Jednostka: 100 szt KNNR Przygotowanie podłoża pod osprzęt instalacyjny. Mocowanie osprzętu przez przykręcenie, wykonanie otworów w blasze Jednostka: 100 szt KNNR Puszki instalacyjne podtynkowe. Puszki izolacyjne o średnicy do 60 mm - pojedyńcze Jednostka: 100 szt KNNR Puszki instalacyjne podtynkowe. Puszki izolacyjne o średnicy do 80 mm, ilość wylotów-3 Jednostka: 100 szt KNNR Puszki instalacyjne podtynkowe. Puszki izolacyjne o średnicy do 80 mm, ilość wylotów-4, z zaciskami Jednostka: 100 szt KNNR Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej jednobiegunowy - 1-bieg. p/t Jednostka: 100 szt KNNR Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej jednobiegunowy - 1-bieg. p/t IP44 Jednostka: 100 szt KNNR Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej "przycisk światło" Jednostka: 100 szt KNNR Łączniki i przyciski instalacyjne. Łącznik podtynkowy w puszce instalacyjnej świecznikowy Jednostka: 100 szt KNNR Gniazda instalacyjne wtyczkowe. Gniazda wtyczkowe ze stykiem ochronnym, podtynkowe, 2-bieg. obciążalność w amp./przekr. przewodu do 10/2,5 mm2 - końcowe IP44 Jednostka: 100 szt KNNR Gniazda instalacyjne wtyczkowe. Gniazda wtyczkowe ze stykiem ochronnym, podtynkowe, 2-bieg. obciążalność w amp./przekr. przewodu do 10/2,5 mm2 - końcowe Jednostka: 100 szt

4 Strona 4 35.KNNR Gniazda instalacyjne wtyczkowe. Gniazda wtyczkowe ze stykiem ochronnym, podtynkowe, 2-bieg. obciążalność w amp./przekr. przewodu do 10/2,5 mm2 - końcowe - gniazdo typu DATA Jednostka: 100 szt KNNR Wentylatory sufitowe i ścienne. Wentylator ścienny - łązienkowy z regulowanym opóźnieniem czasowym (standard SILENT 100 CZR 8W/230V~) Jednostka: 1 szt KNNR Belki montażowe oświetleniowe. Belka montażowa końcowa o źródle światła do 1x20W - "A/1x18" wg legendy (standard AVR ) Jednostka: 1 kpl KNNR Oprawy oświetleniowe żarowe bryzgoodporne, strugoodporne i pyłoodporne. Oprawa porcelanowa bryzgoodporna, strugoodporna przykręcana - "B/38" wg legendy (standard AVR E kompletna ze św. kompaktową 38W) Jednostka: 1 kpl KNNR Oprawy oświetleniowe żarowe bryzgoodporne, strugoodporne i pyłoodporne. Oprawa porcelanowa bryzgoodporna, strugoodporna przykręcana - "C/28" wg legendy (standard AVR kompletna ze św. kompaktową 28W) Jednostka: 1 kpl KNNR Oprawy oświetleniowe w sufitach podwieszanych. Oprawa świetlówka o żródle światła do3 x 40 W - "D2/4x18" wg legendy (standard ORO 4x18/RP ze św. liniowymi 4xTLD 18W) Jednostka: 1 kpl KNNR Oprawy oświetleniowe przykręcane (zwykłe). Oprawa świetlówka o żródle światła do 4x40W - "E1/4x18" wg legendy (standard ORN 4x18/RPP ze św. liniowymi 4xTLD 18W) Jednostka: 1 kpl KNNR Oprawy oświetleniowe przykręcane (zwykłe). Oprawa świetlówka o żródle światła do 4x40W - "E2/4x18" wg legendy (standard ORN 4x18/RP ze św. liniowymi 4xTLD 18W) Jednostka: 1 kpl KNNR Oprawy oświetleniowe przykręcane (zwykłe). Oprawa świetlówka o żródle światła do 2x40W - "E3/2x36" wg legendy (standard ORN 2x36/RPP ze św. liniowymi 2xTLD 36W) Jednostka: 1 kpl KNNR Oprawy oświetleniowe żarowe bryzgoodporne, strugoodporne i pyłoodporne. - oprawa "I1/16" wg legendy (standard zewnętrzna SUPERCLUB 16W) Jednostka: 1 kpl KNNR Oprawy oświetleniowe przykręcane (zwykłe). Oprawa świetlówka o żródle światła do 2x20W - "Jaw/8" wg legendy (standard ośw. awaryjnego PRYMAT 3H 8W + piktogram) Jednostka: 1 kpl KNNR Oprawy oświetleniowe w sufitach podwieszanych. Oprawa ze św. compact - "Kaw/8" wg legendy (standard ośw. awaryjnego CRYSTAL D 3H 8W ) Jednostka: 1 kpl

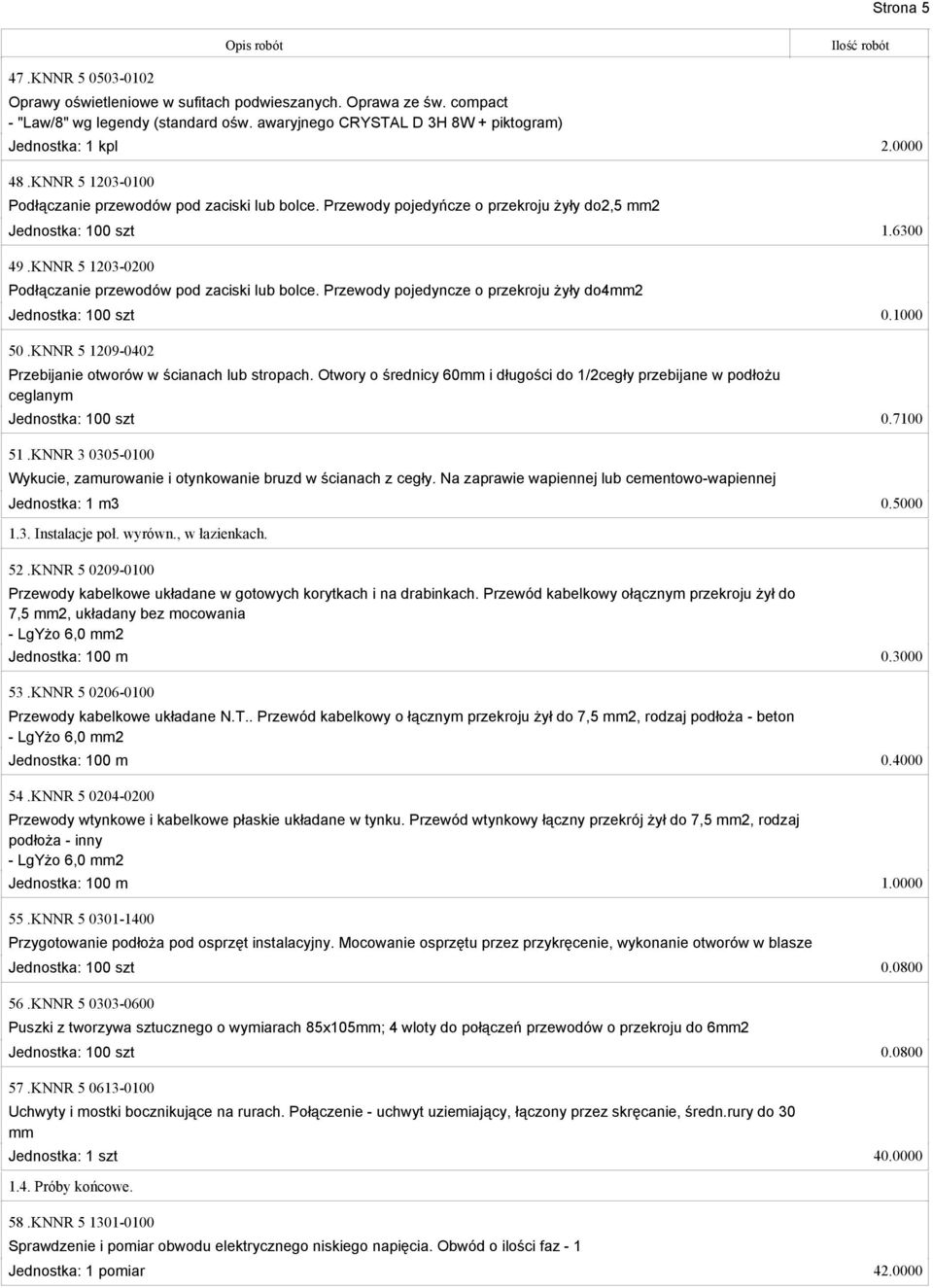

5 Strona 5 47.KNNR Oprawy oświetleniowe w sufitach podwieszanych. Oprawa ze św. compact - "Law/8" wg legendy (standard ośw. awaryjnego CRYSTAL D 3H 8W + piktogram) Jednostka: 1 kpl KNNR Podłączanie przewodów pod zaciski lub bolce. Przewody pojedyńcze o przekroju żyły do2,5 mm2 Jednostka: 100 szt KNNR Podłączanie przewodów pod zaciski lub bolce. Przewody pojedyncze o przekroju żyły do4mm2 Jednostka: 100 szt KNNR Przebijanie otworów w ścianach lub stropach. Otwory o średnicy 60mm i długości do 1/2cegły przebijane w podłożu Jednostka: 100 szt KNNR Wykucie, zamurowanie i otynkowanie bruzd w ścianach z cegły. Na zaprawie wapiennej lub cementowo-wapiennej Jednostka: 1 m Instalacje poł. wyrówn., w łazienkach. 52.KNNR LgYżo 6,0 mm2 Jednostka: 100 m KNNR LgYżo 6,0 mm2 Jednostka: 100 m KNNR LgYżo 6,0 mm2 Jednostka: 100 m KNNR Przygotowanie podłoża pod osprzęt instalacyjny. Mocowanie osprzętu przez przykręcenie, wykonanie otworów w blasze 56.KNNR Puszki z tworzywa sztucznego o wymiarach 85x105mm; 4 wloty do połączeń przewodów o przekroju do 6mm2 57.KNNR Uchwyty i mostki bocznikujące na rurach. Połączenie - uchwyt uziemiający, łączony przez skręcanie, średn.rury do 30 mm Jednostka: 1 szt Próby końcowe. 58.KNNR Sprawdzenie i pomiar obwodu elektrycznego niskiego napięcia. Obwód o ilości faz - 1 Jednostka: 1 pomiar

6 Strona 6 59.KNNR Sprawdzenie i pomiar obwodu elektrycznego niskiego napięcia. Obwód o ilości faz - 3 Jednostka: 1 pomiar KNNR Badania i pomiary instal.uziemiającej, piorunochronnej i skuteczności zerowania. Rodzaj instalacji lub badania: skuteczność zerowania, pomiar pierwszy Jednostka: 1 szt KNNR Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania.pomiar i badanie skuteczność zerowania; za każdy następny pomiar Jednostka: 1 szt KNNR Sprawdzenie samoczynnego wyłączania zasilania. Próba działania wyłącznika różnicowoprądowego - pierwsza Jednostka: 1 próba KNNR Sprawdzenie samoczynnego wyłączania zasilania. Próba działania wyłącznika różnicowoprądowego - następna Jednostka: 1 próba Demontaże. 64.KNNR Tablice rozdzielcze i obudowy. Demontaż obudowy o powierzchni ponad 0,5m2 Jednostka: 1 szt KNNR Łączniki instalacyjne. Demontaż łącznika nieuszczelnionego podtynkowego,natynkowego Jednostka: 100 szt KNNR Oprawy oświetleniowe zawieszane,przykręcane. Oprawa świetlówkowa,belka montażowa - demontaż Jednostka: 1 szt KNNR Gniazda instalacyjne wtykowe. Nieuszczelnione podtynkowe,natynkowe - demontaż Jednostka: 100 szt KNNR Przewody układane pod tynkiem. Demontaż przewodów wtynkowych płaskich lub kabelkowychokrągłych Jednostka: 100 m Przystosowanie dla instalacji teletechnicznych - techniki instalacyjne 69.KNNR Osadzenie w podłożu kołków plastykowych i metalowych kotwiących oraz metalowych wstrzeliwanych. Kołki plastykowe rozporowe osadzane w ścianie lub stropie - przygotowania podłoża pod koryta Jednostka: 100 szt KNNR Drabinki kablowe i korytka. Korytka przykręcane do gotowych otworów o szer. do 100 mm Jednostka: 100 m KNNR Kanały instalacyjne z PCW o szerokości podstawy do 130mm, mocowane do podłoża innegoniż betonowe - KI 90x40.1 Jednostka: 100 m

7 Strona 7 72.KNNR Kanały instalacyjne z PCW. Listwa przegrodowa Jednostka: 100 m KNNR Osprzęt elektroinstalacyjny do listew i kanałów. Puszka osprzętowa montowana w kanaleinstalacyjnym - puszka pojedyncza do KI KNNR Przebijanie otworów w ścianach lub stropach. Otwory o średnicy 100mm i długości do 1cegły przebijane w podłożu Jednostka: 100 szt KNNR Przebijanie otworów w ścianach lub stropach. Otwory o średnicy 100mm i długości do 1i1/2 cegły przebijane w podłożu Jednostka: 100 szt
