System kominowy ICOPAL WULKAN

Transkrypt

1 Instrukcja montażu System kominowy ICOPAL WULKAN Wentylowany 46 ø20 System ICOPAL WULKAN posiada Aprobatę Techniczną nr AT /2006 oraz świadectwo certyfikacji na znak CE na poszczególne elementy. 46 ø15 Niniejsza instrukcja dotyczy systemu ICOPAL WULKAN w dwóch średnicach: średnica wewnętrzna Ø 200 mm (powierzchnia kanału dymowego 314 cm²) średnica wewnętrzna Ø 150 mm (powierzchnia kanału dymowego 177 cm²) Informacje ogólne Komin jest integralną i niezbędną częścią każdego budynku. Jego usytuowanie, parametry techniczne i funkcje, jakie ma spełniać ściśle określa projekt budowlany. Każdy projekt podlega procedurze uzyskania pozwolenia na budowę wydawanego przez organ nadzoru budowlanego. Do uzyskania zgody na użytkowanie budynku niezbędny jest odbiór instalacji spalinowej i wentylacyjnej dokonany przez uprawniony zakład kominiarski. Decydując się na komin ICOPAL WULKAN i stosując zasady montażu zalecane przez producenta odbiór kominiarski powinien być tylko formalnością. Odległość pomiędzy powierzchnią zewnętrzną pustaka obudowy komina a łatwopalnymi elementami konstrukcji budynku powinna wynosić minimum 50 mm (np. przejścia przez drewniane belki stropowe, drewnianą konstrukcję dachową, ściany z okładziną łatwopalną). UWAGA! Komin stanowi wolno stojący element budynku. Nie można dopuścić do trwałego powiązania pustaka obudowy komina z innymi elementami konstrukcyjnymi budynku. Połączenia między kominem a stropem należy zdylatować wełną mineralną grubości minimum 3 cm. Powierzchnie zewnętrzne komina należy pokryć warstwą tynku o minimalnej grubości 1 cm lub przykleić płytę gipsowo-kartonową. Otwory montażowe w stropach i dachu muszą przebiegać w pionie. Należy to sprawdzić dokładnie pionując wszystkie 4 narożniki, od najwyższego punktu, aż do fundamentu. Max. odchylenie komina od pionu może wynosić ±1,5 cm. W przypadku, gdy wylot komina znajduje się powyżej 1,0 m ponad dachem o nachyleniu większym niż 25º, zaleca się montowanie podestów kominiarskich w celu ułatwienia dostępu podczas czyszczenia komina. Umiejscowienie rewizji Należy zadbać by rewizja znalazła się w dostępnym miejscu dogodnym do usuwania zanieczyszczeń z komina na wysokości min. 30 cm nad posadzką. Odległość drzwiczek rewizyjnych od najbliższych materiałów łatwopalnych powinna wynosić minimum 30 cm. Gdy zajdzie konieczność stosowania dodatkowej rewizji montowanej nad kształtką przyłączeniową (np. na strychu), należy podłogę z materiałów łatwopalnych przykryć dodatkową płytą niepalną np. blachą, kamieniem, płytką ceramiczną. Montując dodatkową rewizję należy pamiętać o uzgodnieniu tego z zakładem kominiarskim. UWAGA! W przypadku znacznej wysokości komina ponad dachem lub dużego spadku dachu montaż dodatkowej rewizji na strychu lub ok. 100 cm ponad dachem jest rozwiązaniem bardzo praktycznym, umożliwiającym łatwiejszy dostęp podczas corocznego czyszczenia komina.

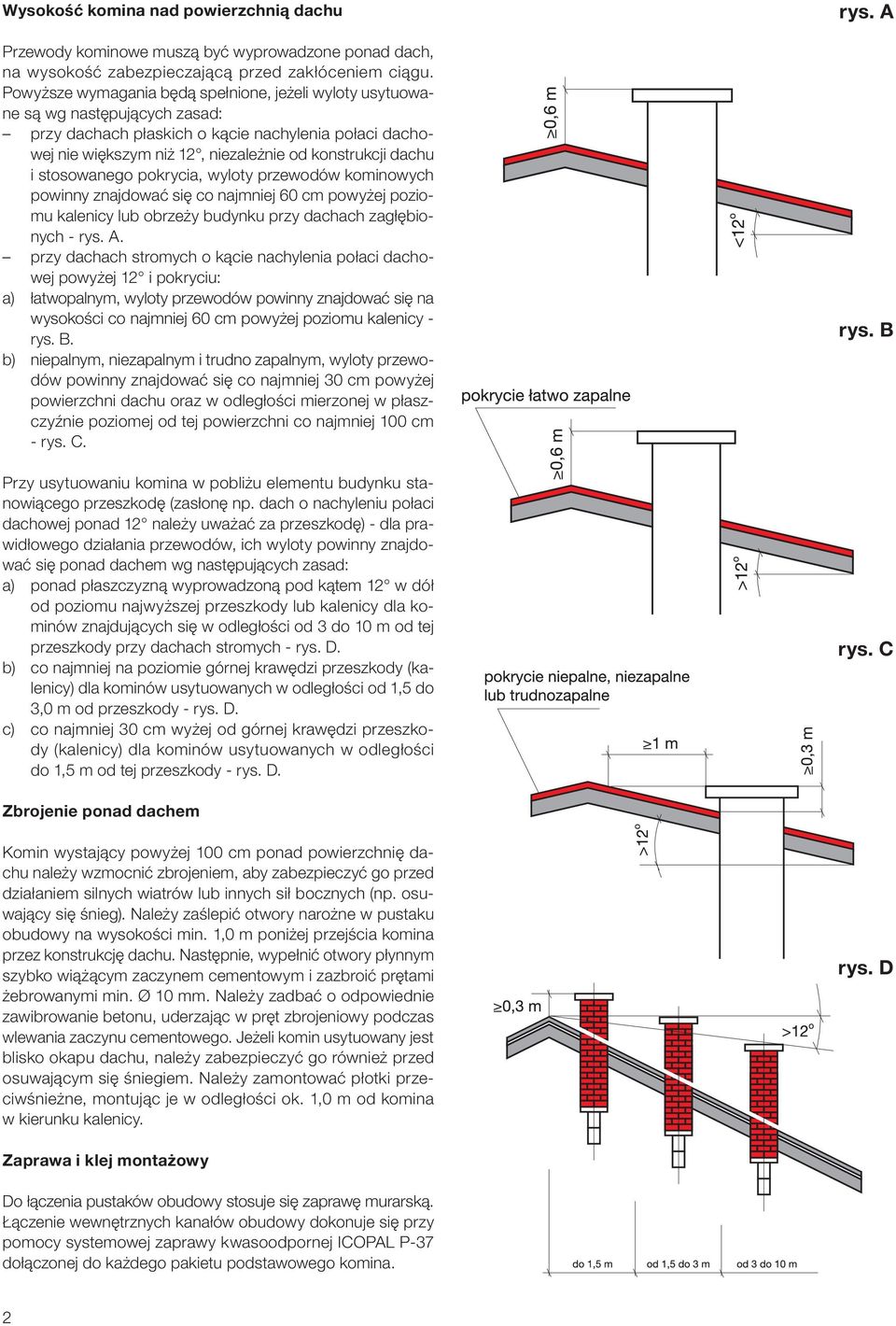

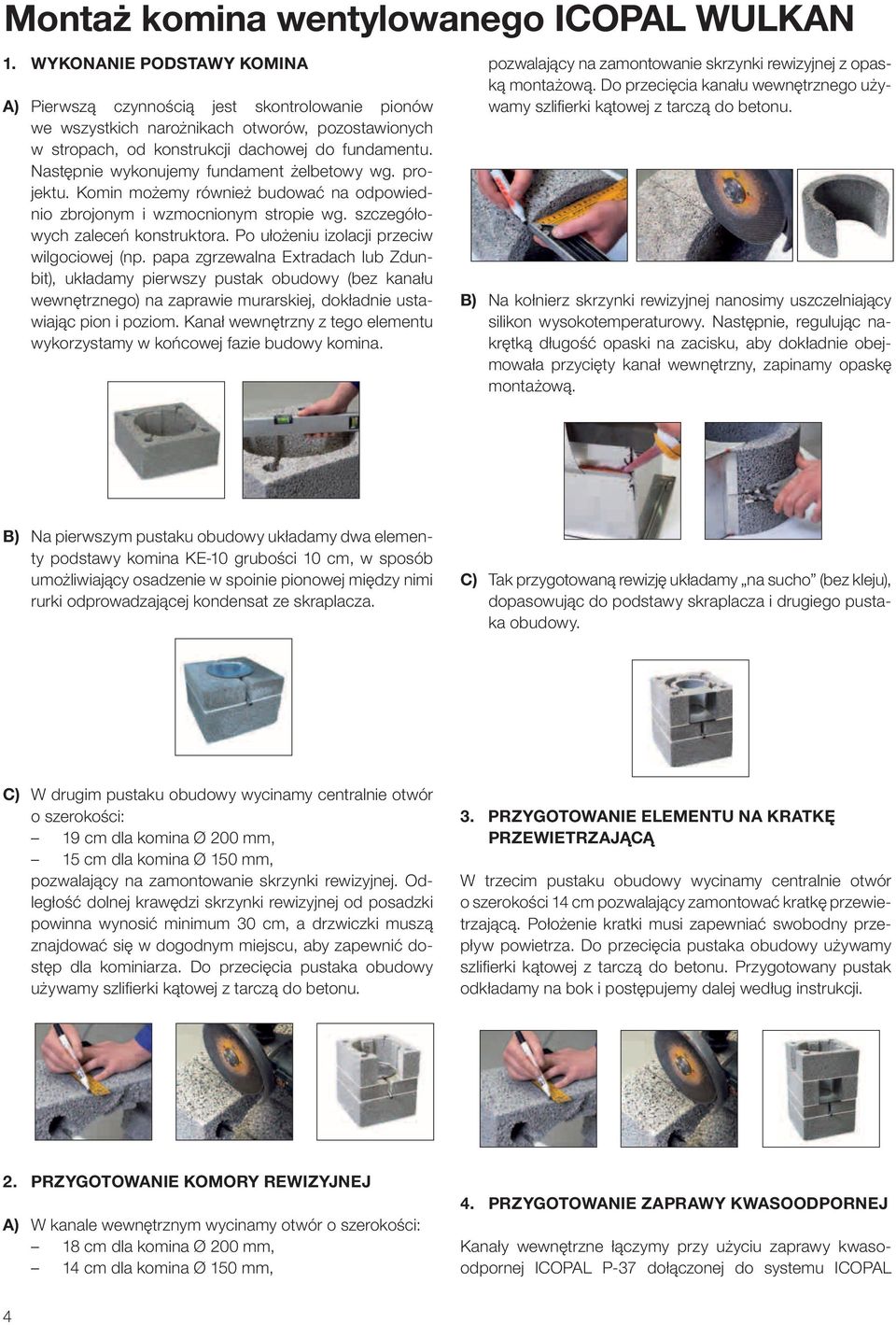

2 Wysokość komina nad powierzchnią dachu Przewody kominowe muszą być wyprowadzone ponad dach, na wysokość zabezpieczającą przed zakłóceniem ciągu. Powyższe wymagania będą spełnione, jeżeli wyloty usytuowane są wg następujących zasad: przy dachach płaskich o kącie nachylenia połaci dachowej nie większym niż 12, niezależnie od konstrukcji dachu i stosowanego pokrycia, wyloty przewodów kominowych powinny znajdować się co najmniej 60 cm powyżej poziomu kalenicy lub obrzeży budynku przy dachach zagłębionych - rys. A. przy dachach stromych o kącie nachylenia połaci dachowej powyżej 12 i pokryciu: a) łatwopalnym, wyloty przewodów powinny znajdować się na wysokości co najmniej 60 cm powyżej poziomu kalenicy - rys. B. b) niepalnym, niezapalnym i trudno zapalnym, wyloty przewodów powinny znajdować się co najmniej 30 cm powyżej powierzchni dachu oraz w odległości mierzonej w płaszczyźnie poziomej od tej powierzchni co najmniej 100 cm - rys. C. Przy usytuowaniu komina w pobliżu elementu budynku stanowiącego przeszkodę (zasłonę np. dach o nachyleniu połaci dachowej ponad 12 należy uważać za przeszkodę) - dla prawidłowego działania przewodów, ich wyloty powinny znajdować się ponad dachem wg następujących zasad: a) ponad płaszczyzną wyprowadzoną pod kątem 12 w dół od poziomu najwyższej przeszkody lub kalenicy dla kominów znajdujących się w odległości od 3 do 10 m od tej przeszkody przy dachach stromych - rys. D. b) co najmniej na poziomie górnej krawędzi przeszkody (kalenicy) dla kominów usytuowanych w odległości od 1,5 do 3,0 m od przeszkody - rys. D. c) co najmniej 30 cm wyżej od górnej krawędzi przeszkody (kalenicy) dla kominów usytuowanych w odległości do 1,5 m od tej przeszkody - rys. D. rys. A rys. B rys. C Zbrojenie ponad dachem Komin wystający powyżej 100 cm ponad powierzchnię dachu należy wzmocnić zbrojeniem, aby zabezpieczyć go przed działaniem silnych wiatrów lub innych sił bocznych (np. osuwający się śnieg). Należy zaślepić otwory narożne w pustaku obudowy na wysokości min. 1,0 m poniżej przejścia komina przez konstrukcję dachu. Następnie, wypełnić otwory płynnym szybko wiążącym zaczynem cementowym i zazbroić prętami żebrowanymi min. Ø 10 mm. Należy zadbać o odpowiednie zawibrowanie betonu, uderzając w pręt zbrojeniowy podczas wlewania zaczynu cementowego. Jeżeli komin usytuowany jest blisko okapu dachu, należy zabezpieczyć go również przed osuwającym się śniegiem. Należy zamontować płotki przeciwśnieżne, montując je w odległości ok. 1,0 m od komina w kierunku kalenicy. rys. D Zaprawa i klej montażowy Do łączenia pustaków obudowy stosuje się zaprawę murarską. Łączenie wewnętrznych kanałów obudowy dokonuje się przy pomocy systemowej zaprawy kwasoodpornej ICOPAL P-37 dołączonej do każdego pakietu podstawowego komina. 2

3 Konstrukcja System kominowy wentylowany ICOPAL WULKAN Zużycie zaprawy: Zaprawa klejowa kwasoodporna P-37: 1 opakowanie 12,5 kg na 7 mb komina. Gotowa zaprawa murarska: ok. 75 kg zaprawy na 7 mb. komina Zakończenie dyfuzor Kształtka przyłączeniowa Kanał wewnętrzny Szczelina wentylacyjna Czapa betonowa Obudowa nad dachem Przestrzeń wentylowana SYMBOL PvPF-200 PvPF-150 SK-200 SK-150 SR-200 SR-150 DR-200 DR-150 P-37 KE - 10 CZ-200 CZ-150 Opis - wymiary waga Podstawowy element kominowy o wymiarach: 46 x 46 x 20 cm Pustak obudowy z kanałem wewnętrznym o średnicy: 20 cm lub 15 cm i stalowym elementem stabilizującym. Waga: 28 kg Skraplacz kondensatu o średnicy: 275 mm dla komina Ø 200 mm lub 225 mm dla komina Ø 150 mm Skrzynka rewizyjna z opaską montażową. Wymiary: 18 x 18 cm dla komina Ø 200 mm lub 14 x 18 cm dla komina Ø 150 mm Drzwiczki rewizyjne. Wymiary: 18 x 18 cm dla komina Ø 200 mm lub 14 x 18 cm dla komina Ø 150 mm Zaprawa kwasoodporna do łączenia wewnętrznych kanałów kominowych Kolor: czerwony. Waga: 12,5 kg Element podstawy komina: 46 x 22 x 10 cm Komplet - 2 szt. Waga: 20 kg Czapa komina beton barwiony w masie. Wymiary: 62 x 62 x 7,5 cm Waga: 39 kg Kratka przewietrzająca Pustak obudowy DF-200 DF-150 Dyfuzor stalowy zakończenie komina. Średnice: Ø 200 mm i Ø 150 mm Drzwiczki rewizyjne P-65 Betonowy element obudowy komina nad dachem imitujący cegłę. Wymiary: 48 x 48 x 6,5 cm Waga: 19 kg Elementy podstawy PF-200 PF-150 Kanał wewnętrzny. Średnice: Ø 200 i Ø 150 mm Wysokość: 19 cm Odprowadzenie kondensatu KP-200 KP-150 Kształtka przyłączeniowa z kołnierzem montażowym Średnice: Ø 200 mm i Ø 150 mm KW Kratka przewietrzająca Wymiary: 14 x 20 cm UWAGA! W czasie składowania oraz podczas wznoszenia komina, elementy systemu należy zabezpieczyć przed opadami atmosferycznymi. Nie należy stosować elementów mokrych oraz zmrożonych. ST-200 ST-150 Stalowy element stabilizujący dwa typy, w zależności od średnicy wewnętrznej komina 3

4 Montaż komina wentylowanego ICOPAL WULKAN 1. WYKONANIE PODSTAWY KOMINA A) Pierwszą czynnością jest skontrolowanie pionów we wszystkich narożnikach otworów, pozostawionych w stropach, od konstrukcji dachowej do fundamentu. Następnie wykonujemy fundament żelbetowy wg. projektu. Komin możemy również budować na odpowiednio zbrojonym i wzmocnionym stropie wg. szczegółowych zaleceń konstruktora. Po ułożeniu izolacji przeciw wilgociowej (np. papa zgrzewalna Extradach lub Zdunbit), układamy pierwszy pustak obudowy (bez kanału wewnętrznego) na zaprawie murarskiej, dokładnie ustawiając pion i poziom. Kanał wewnętrzny z tego elementu wykorzystamy w końcowej fazie budowy komina. pozwalający na zamontowanie skrzynki rewizyjnej z opaską montażową. Do przecięcia kanału wewnętrznego używamy szlifi erki kątowej z tarczą do betonu. B) Na kołnierz skrzynki rewizyjnej nanosimy uszczelniający silikon wysokotemperaturowy. Następnie, regulując nakrętką długość opaski na zacisku, aby dokładnie obejmowała przycięty kanał wewnętrzny, zapinamy opaskę montażową. B) Na pierwszym pustaku obudowy układamy dwa elementy podstawy komina KE-10 grubości 10 cm, w sposób umożliwiający osadzenie w spoinie pionowej między nimi rurki odprowadzającej kondensat ze skraplacza. C) Tak przygotowaną rewizję układamy na sucho (bez kleju), dopasowując do podstawy skraplacza i drugiego pustaka obudowy. C) W drugim pustaku obudowy wycinamy centralnie otwór o szerokości: 19 cm dla komina Ø 200 mm, 15 cm dla komina Ø 150 mm, pozwalający na zamontowanie skrzynki rewizyjnej. Odległość dolnej krawędzi skrzynki rewizyjnej od posadzki powinna wynosić minimum 30 cm, a drzwiczki muszą znajdować się w dogodnym miejscu, aby zapewnić dostęp dla kominiarza. Do przecięcia pustaka obudowy używamy szlifi erki kątowej z tarczą do betonu. 3. PRZYGOTOWANIE ELEMENTU NA KRATKĘ PRZEWIETRZAJĄCĄ W trzecim pustaku obudowy wycinamy centralnie otwór o szerokości 14 cm pozwalający zamontować kratkę przewietrzającą. Położenie kratki musi zapewniać swobodny przepływ powietrza. Do przecięcia pustaka obudowy używamy szlifi erki kątowej z tarczą do betonu. Przygotowany pustak odkładamy na bok i postępujemy dalej według instrukcji. 2. PRZYGOTOWANIE KOMORY REWIZYJNEJ A) W kanale wewnętrznym wycinamy otwór o szerokości: 18 cm dla komina Ø 200 mm, 14 cm dla komina Ø 150 mm, 4. PRZYGOTOWANIE ZAPRAWY KWASOODPORNEJ Kanały wewnętrzne łączymy przy użyciu zaprawy kwasoodpornej ICOPAL P-37 dołączonej do systemu ICOPAL 4

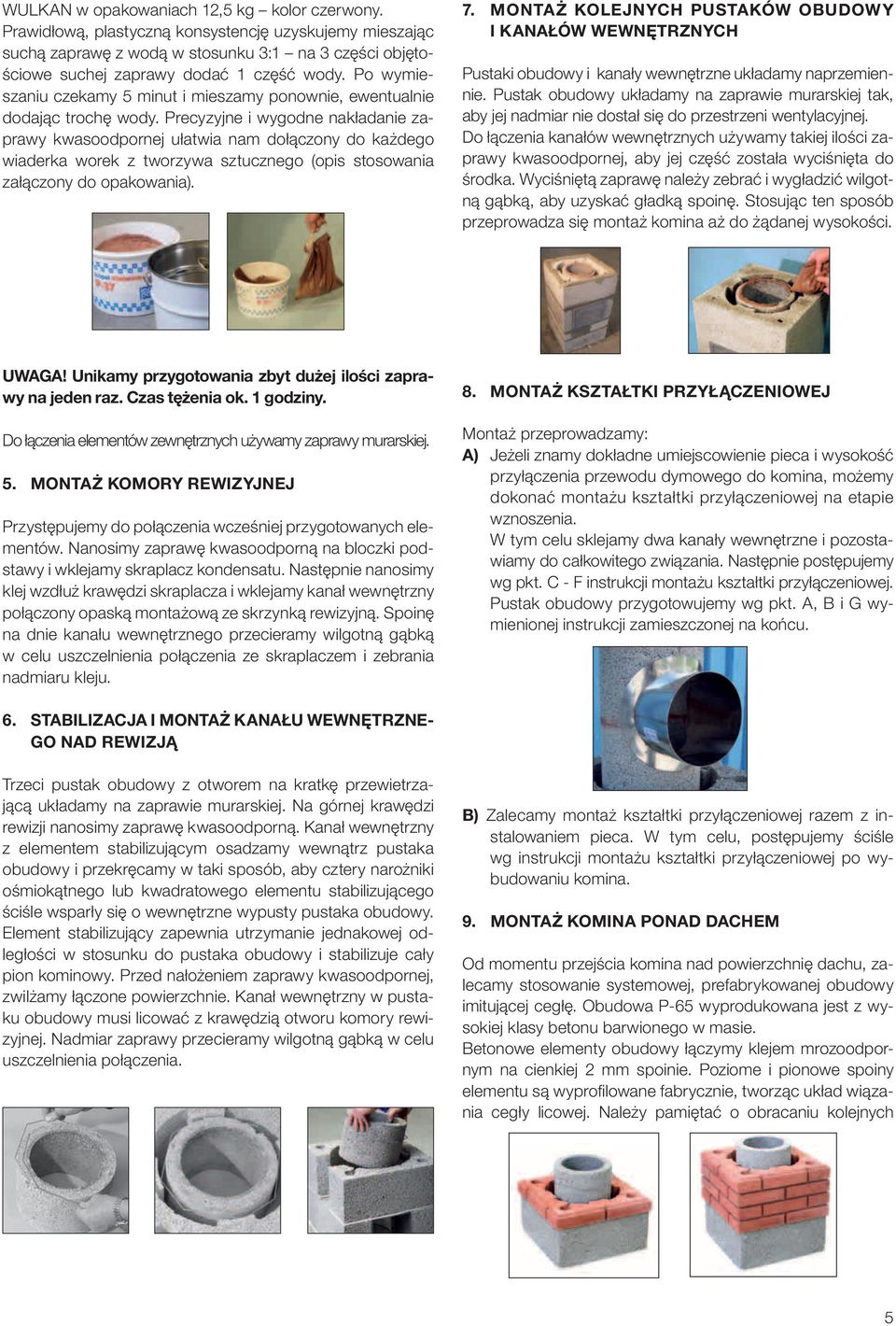

5 WULKAN w opakowaniach 12,5 kg kolor czerwony. Prawidłową, plastyczną konsystencję uzyskujemy mieszając suchą zaprawę z wodą w stosunku 3:1 na 3 części objętościowe suchej zaprawy dodać 1 część wody. Po wymieszaniu czekamy 5 minut i mieszamy ponownie, ewentualnie dodając trochę wody. Precyzyjne i wygodne nakładanie zaprawy kwasoodpornej ułatwia nam dołączony do każdego wiaderka worek z tworzywa sztucznego (opis stosowania załączony do opakowania). 7. MONTAŻ KOLEJNYCH PUSTAKÓW OBUDOWY I KANAŁÓW WEWNĘTRZNYCH Pustaki obudowy i kanały wewnętrzne układamy naprzemiennie. Pustak obudowy układamy na zaprawie murarskiej tak, aby jej nadmiar nie dostał się do przestrzeni wentylacyjnej. Do łączenia kanałów wewnętrznych używamy takiej ilości zaprawy kwasoodpornej, aby jej część została wyciśnięta do środka. Wyciśniętą zaprawę należy zebrać i wygładzić wilgotną gąbką, aby uzyskać gładką spoinę. Stosując ten sposób przeprowadza się montaż komina aż do żądanej wysokości. UWAGA! Unikamy przygotowania zbyt dużej ilości zaprawy na jeden raz. Czas tężenia ok. 1 godziny. Do łączenia elementów zewnętrznych używamy zaprawy murarskiej. 5. MONTAŻ KOMORY REWIZYJNEJ Przystępujemy do połączenia wcześniej przygotowanych elementów. Nanosimy zaprawę kwasoodporną na bloczki podstawy i wklejamy skraplacz kondensatu. Następnie nanosimy klej wzdłuż krawędzi skraplacza i wklejamy kanał wewnętrzny połączony opaską montażową ze skrzynką rewizyjną. Spoinę na dnie kanału wewnętrznego przecieramy wilgotną gąbką w celu uszczelnienia połączenia ze skraplaczem i zebrania nadmiaru kleju. 8. MONTAŻ KSZTAŁTKI PRZYŁĄCZENIOWEJ Montaż przeprowadzamy: A) Jeżeli znamy dokładne umiejscowienie pieca i wysokość przyłączenia przewodu dymowego do komina, możemy dokonać montażu kształtki przyłączeniowej na etapie wznoszenia. W tym celu sklejamy dwa kanały wewnętrzne i pozostawiamy do całkowitego związania. Następnie postępujemy wg pkt. C - F instrukcji montażu kształtki przyłączeniowej. Pustak obudowy przygotowujemy wg pkt. A, B i G wymienionej instrukcji zamieszczonej na końcu. 6. STABILIZACJA I MONTAŻ KANAŁU WEWNĘTRZNE- GO NAD REWIZJĄ Trzeci pustak obudowy z otworem na kratkę przewietrzającą układamy na zaprawie murarskiej. Na górnej krawędzi rewizji nanosimy zaprawę kwasoodporną. Kanał wewnętrzny z elementem stabilizującym osadzamy wewnątrz pustaka obudowy i przekręcamy w taki sposób, aby cztery narożniki ośmiokątnego lub kwadratowego elementu stabilizującego ściśle wsparły się o wewnętrzne wypusty pustaka obudowy. Element stabilizujący zapewnia utrzymanie jednakowej odległości w stosunku do pustaka obudowy i stabilizuje cały pion kominowy. Przed nałożeniem zaprawy kwasoodpornej, zwilżamy łączone powierzchnie. Kanał wewnętrzny w pustaku obudowy musi licować z krawędzią otworu komory rewizyjnej. Nadmiar zaprawy przecieramy wilgotną gąbką w celu uszczelnienia połączenia. B) Zalecamy montaż kształtki przyłączeniowej razem z instalowaniem pieca. W tym celu, postępujemy ściśle wg instrukcji montażu kształtki przyłączeniowej po wybudowaniu komina. 9. MONTAŻ KOMINA PONAD DACHEM Od momentu przejścia komina nad powierzchnię dachu, zalecamy stosowanie systemowej, prefabrykowanej obudowy imitującej cegłę. Obudowa P-65 wyprodukowana jest z wysokiej klasy betonu barwionego w masie. Betonowe elementy obudowy łączymy klejem mrozoodpornym na cienkiej 2 mm spoinie. Poziome i pionowe spoiny elementu są wyprofi lowane fabrycznie, tworząc układ wiązania cegły licowej. Należy pamiętać o obracaniu kolejnych 5

6 elementów obudowy względem siebie, aby zachować układ wiązania cegieł. Kanały wewnętrzne montujemy, zachowując kolejność dotyczącą stabilizacji i łączenia zaprawą kwasoodporną wg pkt. 6 i 7 niniejszej instrukcji. Można montować komin ponad dachem stosując pustaki obudowy, ale wiąże się to z koniecznością wykończenia powierzchni komina i zabezpieczenia przed wpływami atmosferycznymi. Jest to proces pracochłonny i kosztowny, bez względu na rodzaj okładziny jaką zastosujemy. 10. MONTAŻ BETONOWEJ CZAPY KOMINA Komin powinien być zwieńczony czapą, która zabezpiecza go przed warunkami atmosferycznymi. Po osiągnięciu żądanej wysokości komina (patrz wskazówki), montujemy betonową czapę komina otrzymaną z systemem ICOPAL WULKAN. Czapę betonową z elementem obudowy P-65 łączymy cienką spoiną kleju mrozoodpornego. Następnie przymierzamy kanał wewnętrzny w celu odmierzenia potrzebnej długości. Ostatni kanał wewnętrzny powinien wystawać ponad górną krawędź czapy betonowej: 15 cm dla komina o średnicy 200 mm, 13 cm dla komina o średnicy 150 mm. Kanał wewnętrzny docinamy używając szlifi erki kątowej z tarczą do betonu i łączymy z pionem spalinowym na zaprawie kwasoodpornej. 12. USUNIĘCIE ZBĘDNEJ ZAPRAWY Po zakończeniu montażu należy usunąć resztki zaprawy kwasoodpornej z komory rewizyjnej i udrożnić odpływ kondensatu. Komin należy pozostawić do całkowitego wyschnięcia i uzyskania pełnej wytrzymałości spoin łączących. 13. CZYNNOŚCI PO NAŁOŻENIU OKŁADZINY ZE- WNĘTRZNEJ KOMINA Okładzina zewnętrzna nie ma wpływu na szczelność komina. Komin musi być szczelny w stanie surowym bez wykończenia. Po nałożeniu okładziny zewnętrznej (np. tynku, płyty kartonowo gipsowej, itp.), należy odczekać do pełnego wyschnięcia powierzchni. Etapem końcowym montażu jest osadzenie drzwiczek rewizyjnych i kratki przewietrzającej. Drzwiczki rewizyjne na połączeniu z komorą rewizyjną doszczelniamy silikonem wysokotemperaturowym. Kratkę przewietrzającą osadzamy za pomocą rozprężnych uchwytów montażowych. 14. ZALECENIA DOTYCZĄCE PIERWSZEGO UŻYTKOWANIA 11. MONTAŻ ZAKOŃCZENIA KOMINA - STALOWY DYFUZOR Na górną krawędź kanału wewnętrznego nakładamy silikon wysokotemperaturowy i osadzamy, mocno dociskając, stalowy dyfuzor kończący komin. Bardzo ważne jest, aby pozostawić szczelinę wentylacyjną wys. 2 cm między kołnierzem dolnym dyfuzora a powierzchnią czapy betonowej, która zapewni swobodny przepływ powietrza w przestrzeni wentylacyjnej od kratki przewietrzającej aż do wylotu komina. Po skończeniu montażu i wykończeniu powierzchni pozostawiamy komin przez ok. 2 tygodnie do pełnego wyschnięcia i utwardzenia połaczeń. Podczas pierwszego rozpalania zadbajmy, aby wzrost temperatury w kominie odbył się równomiernie, bez gwałtownych wzrostów temperatury i w dłuższym okresie czasu. Pozwoli to przeprowadzić tzw. proces wstępnego wygrzewania komina, który korzystnie wpłynie na dalsze jego funkcjonowanie. UWAGA: Przy montażu czapy komina należy zadbać aby nie doszło do trwałego połączenia jej z kanałem wewnętrznym, ponieważ zamkniemy przez to szczelinę, która umożliwia cyrkulację powietrza w przestrzeni wentylacyjnej oraz uniemożliwimy niezależną pracę pionu dymowego. 6

7 Instrukcja Montaż kształtki przyłączeniowej Podczas montażu kształtki przyłączeniowej i czopucha, stosuj ściśle zalecenia tej instrukcji oraz wskazówki producenta przyłączanego kotła lub kominka. Niewłaściwy montaż może doprowadzić do nieprawidłowości w odprowadzaniu spalin i problemów podczas odbioru kominiarskiego. UWAGA! Kształtka przyłączeniowa powinna być zamontowana na wysokości min. 100 cm ponad górną krawędzią rewizji. Używaj tylko oryginalnych elementów systemu kominowego ICOPAL WULKAN. dot. A A. Zaznacz obrys zgodny ze średnicą kołnierza montowanej kształtki przyłączeniowej. Wywierć otwory wzdłuż zaznaczonego obrysu. Używaj wierteł do betonu oraz wiertarki z wyłączoną funkcją wiercenia udarowego. B. Usuń ostrożnie nawierconą część przy pomocy przecinaka i młotka. C. Zaznacz obrys wiercenia zgodny ze średnicą kształtki przyłączeniowej na wewnętrznym kanale spalinowym. Wywierć otwory i usuń luźne części betonu. Wyrównaj krawędzie otworów. D. Nanieś uszczelniacz wysokotemperaturowy na wewnętrzną część kołnierza kształtki przyłączeniowej. Dociśnij kształtkę w otworze wywierconym w wewnętrznym kanale spalinowym. E. Przytrzymaj kształtkę przyłączeniową w odpowiedniej pozycji do momentu sklejenia z kanałem wewnętrznym. dot.b F. Uszczelnij od wewnątrz miejsce połączenia kształtki z kanałem spalinowym. Wsuń rękę przez otwór kształtki i ręcznie nanieś uszczelniacz oraz wygładź powierzchnię wewnętrzną. Pozostaw do momentu wyschnięcia uszczelnienia. G. Przestrzeń między kształtką a obudową zewnętrzną wypełnij elastycznym materiałem np. twardą wełną odporną na wysoką temperaturę, w celu skompensowania drobnych ruchów termicznych. H. Po otynkowaniu komina zainstaluj przewód dymowy z paleniska, wsuwając go w kształtkę przyłączeniową i uszczelniając połączenie żaroodpornym sznurem lub masą wysokotemperaturową. UWAGA! Rura dymowa z paleniska nie może być wsunięta poza krawędź wewnętrzną kanału spalinowego, ponieważ utrudni to odprowadzenie spalin i czyszczenie komina. 7

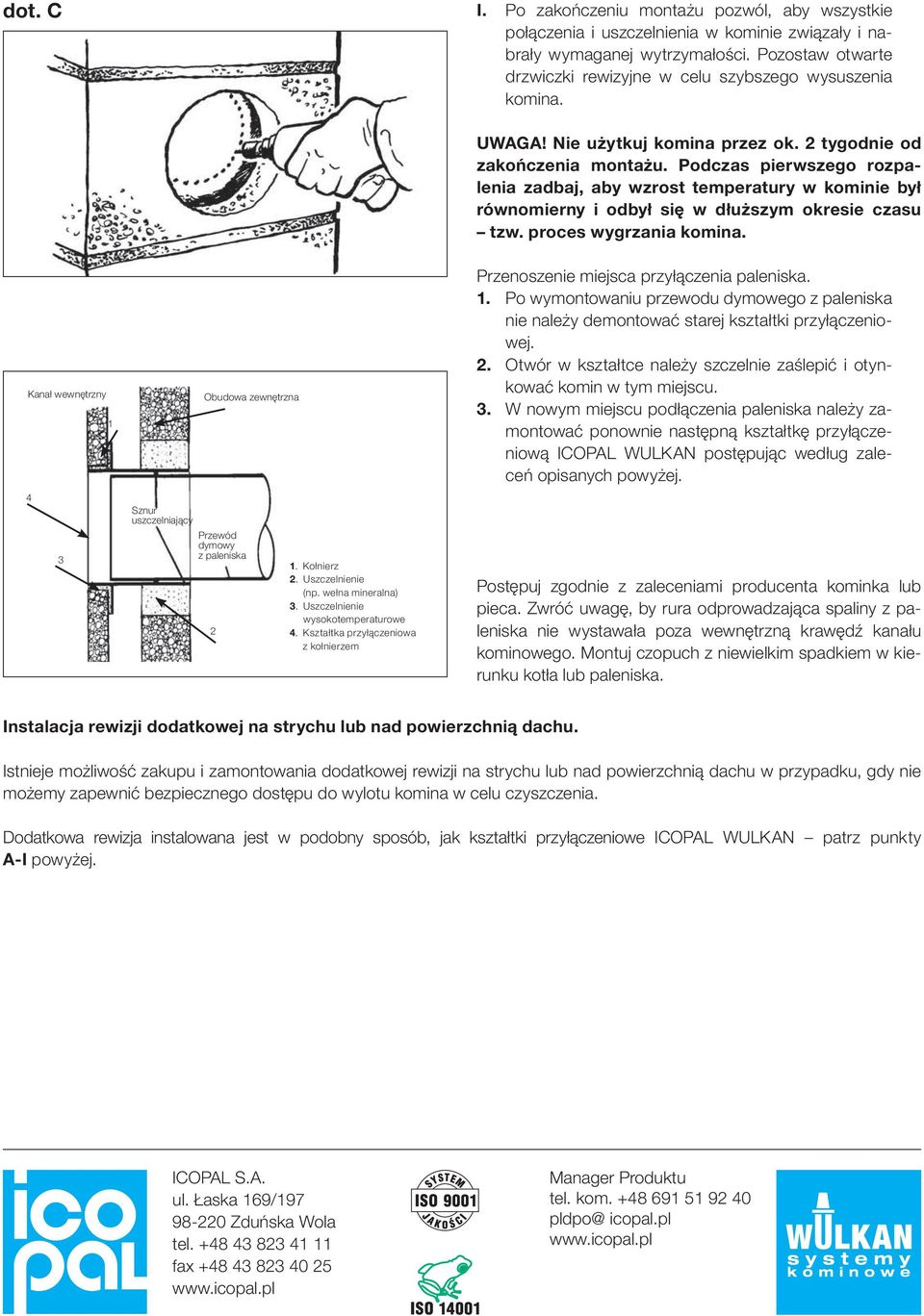

8 dot. C I. Po zakończeniu montażu pozwól, aby wszystkie połączenia i uszczelnienia w kominie związały i nabrały wymaganej wytrzymałości. Pozostaw otwarte drzwiczki rewizyjne w celu szybszego wysuszenia komina. UWAGA! Nie użytkuj komina przez ok. 2 tygodnie od zakończenia montażu. Podczas pierwszego rozpalenia zadbaj, aby wzrost temperatury w kominie był równomierny i odbył się w dłuższym okresie czasu tzw. proces wygrzania komina. Kanał wewnętrzny 1 Obudowa zewnętrzna Przenoszenie miejsca przyłączenia paleniska. 1. Po wymontowaniu przewodu dymowego z paleniska nie należy demontować starej kształtki przyłączeniowej. 2. Otwór w kształtce należy szczelnie zaślepić i otynkować komin w tym miejscu. 3. W nowym miejscu podłączenia paleniska należy zamontować ponownie następną kształtkę przyłączeniową ICOPAL WULKAN postępując według zaleceń opisanych powyżej. 4 3 Sznur uszczelniający Przewód dymowy z paleniska 2 1. Kołnierz 2. Uszczelnienie (np. wełna mineralna) 3. Uszczelnienie wysokotemperaturowe 4. Kształtka przyłączeniowa z kołnierzem Postępuj zgodnie z zaleceniami producenta kominka lub pieca. Zwróć uwagę, by rura odprowadzająca spaliny z paleniska nie wystawała poza wewnętrzną krawędź kanału kominowego. Montuj czopuch z niewielkim spadkiem w kierunku kotła lub paleniska. Instalacja rewizji dodatkowej na strychu lub nad powierzchnią dachu. Istnieje możliwość zakupu i zamontowania dodatkowej rewizji na strychu lub nad powierzchnią dachu w przypadku, gdy nie możemy zapewnić bezpiecznego dostępu do wylotu komina w celu czyszczenia. Dodatkowa rewizja instalowana jest w podobny sposób, jak kształtki przyłączeniowe ICOPAL WULKAN patrz punkty A-I powyżej. ICOPAL S.A. ul. aska 169/ Zduńska Wola tel fax Manager Produktu tel. kom pldpo@ icopal.pl
