Zestawy systemu diagnostycznego CDIF/2

Transkrypt

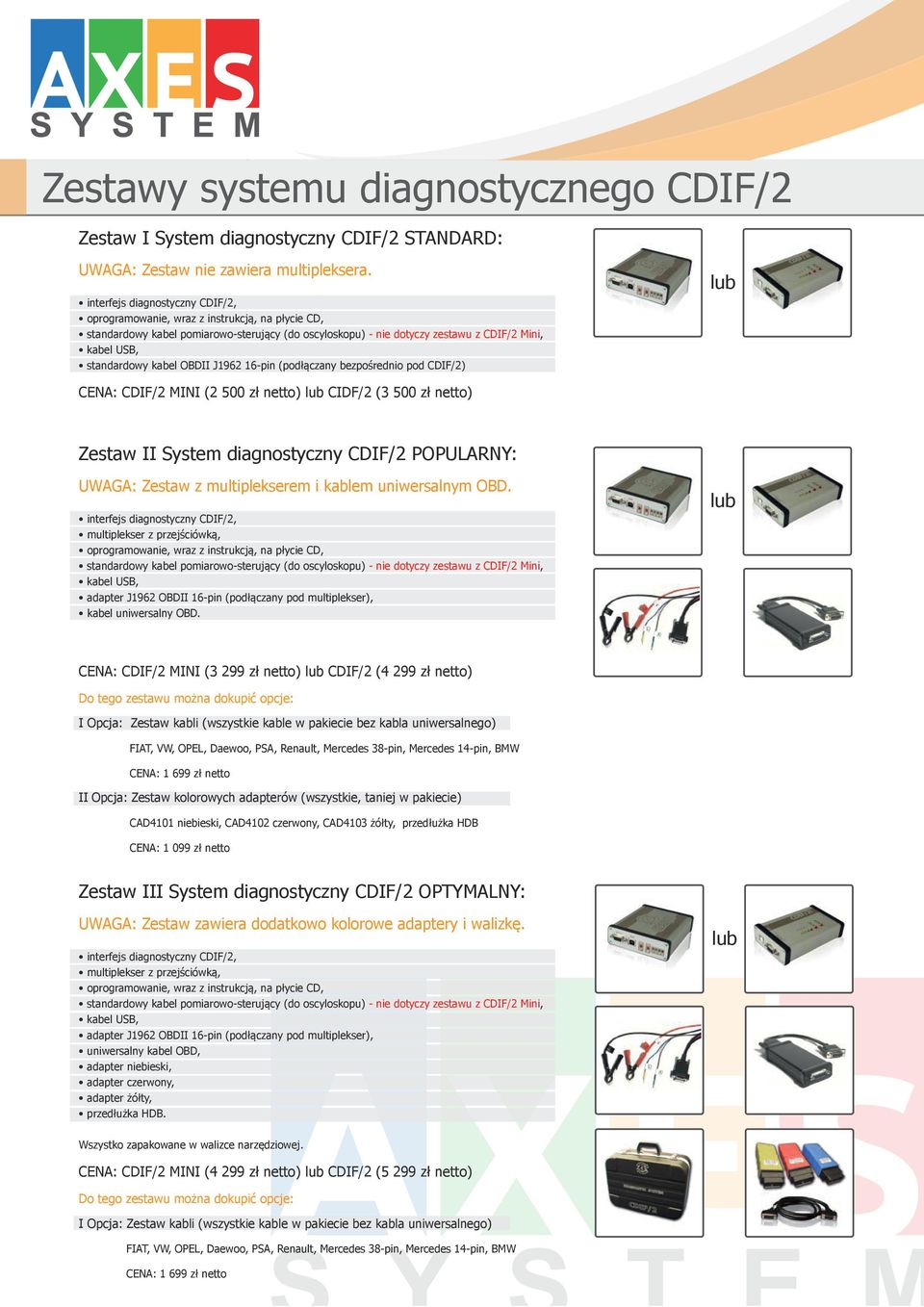

1 Zestawy systemu diagnostycznego CDIF/2 Zestaw I System diagnostyczny CDIF/2 STANDARD: UWAGA: Zestaw nie zawiera multipleksera. interfejs diagnostyczny CDIF/2, oprogramowanie, wraz z instrukcją, na płycie CD, standardowy kabel pomiarowo-sterujący (do oscyloskopu) - nie dotyczy zestawu z CDIF/2 Mini, kabel USB, standardowy kabel OBDII J pin (podłączany bezpośrednio pod CDIF/2) lub CENA: CDIF/2 MINI (2 500 zł netto) lub CIDF/2 (3 500 zł netto) Zestaw II System diagnostyczny CDIF/2 POPULARNY: UWAGA: Zestaw z multiplekserem i kablem uniwersalnym OBD. interfejs diagnostyczny CDIF/2, multiplekser z przejściówką, oprogramowanie, wraz z instrukcją, na płycie CD, standardowy kabel pomiarowo-sterujący (do oscyloskopu) - nie dotyczy zestawu z CDIF/2 Mini, kabel USB, adapter J1962 OBDII 16-pin (podłączany pod multiplekser), kabel uniwersalny OBD. lub CENA: CDIF/2 MINI (3 299 zł netto) lub CDIF/2 (4 299 zł netto) Do tego zestawu można dokupić opcje: I Opcja: Zestaw kabli (wszystkie kable w pakiecie bez kabla uniwersalnego) FIAT, VW, OPEL, Daewoo, PSA, Renault, Mercedes 38-pin, Mercedes 14-pin, BMW CENA: zł netto II Opcja: Zestaw kolorowych adapterów (wszystkie, taniej w pakiecie) CAD4101 niebieski, CAD4102 czerwony, CAD4103 żółty, przedłużka HDB CENA: zł netto Zestaw III System diagnostyczny CDIF/2 OPTYMALNY: UWAGA: Zestaw zawiera dodatkowo kolorowe adaptery i walizkę. interfejs diagnostyczny CDIF/2, multiplekser z przejściówką, oprogramowanie, wraz z instrukcją, na płycie CD, standardowy kabel pomiarowo-sterujący (do oscyloskopu) - nie dotyczy zestawu z CDIF/2 Mini, kabel USB, adapter J1962 OBDII 16-pin (podłączany pod multiplekser), uniwersalny kabel OBD, adapter niebieski, adapter czerwony, adapter żółty, przedłużka HDB. lub Wszystko zapakowane w walizce narzędziowej. CENA: CDIF/2 MINI (4 299 zł netto) lub CDIF/2 (5 299 zł netto) Do tego zestawu można dokupić opcje: I Opcja: Zestaw kabli (wszystkie kable w pakiecie bez kabla uniwersalnego) FIAT, VW, OPEL, Daewoo, PSA, Renault, Mercedes 38-pin, Mercedes 14-pin, BMW CENA: zł netto

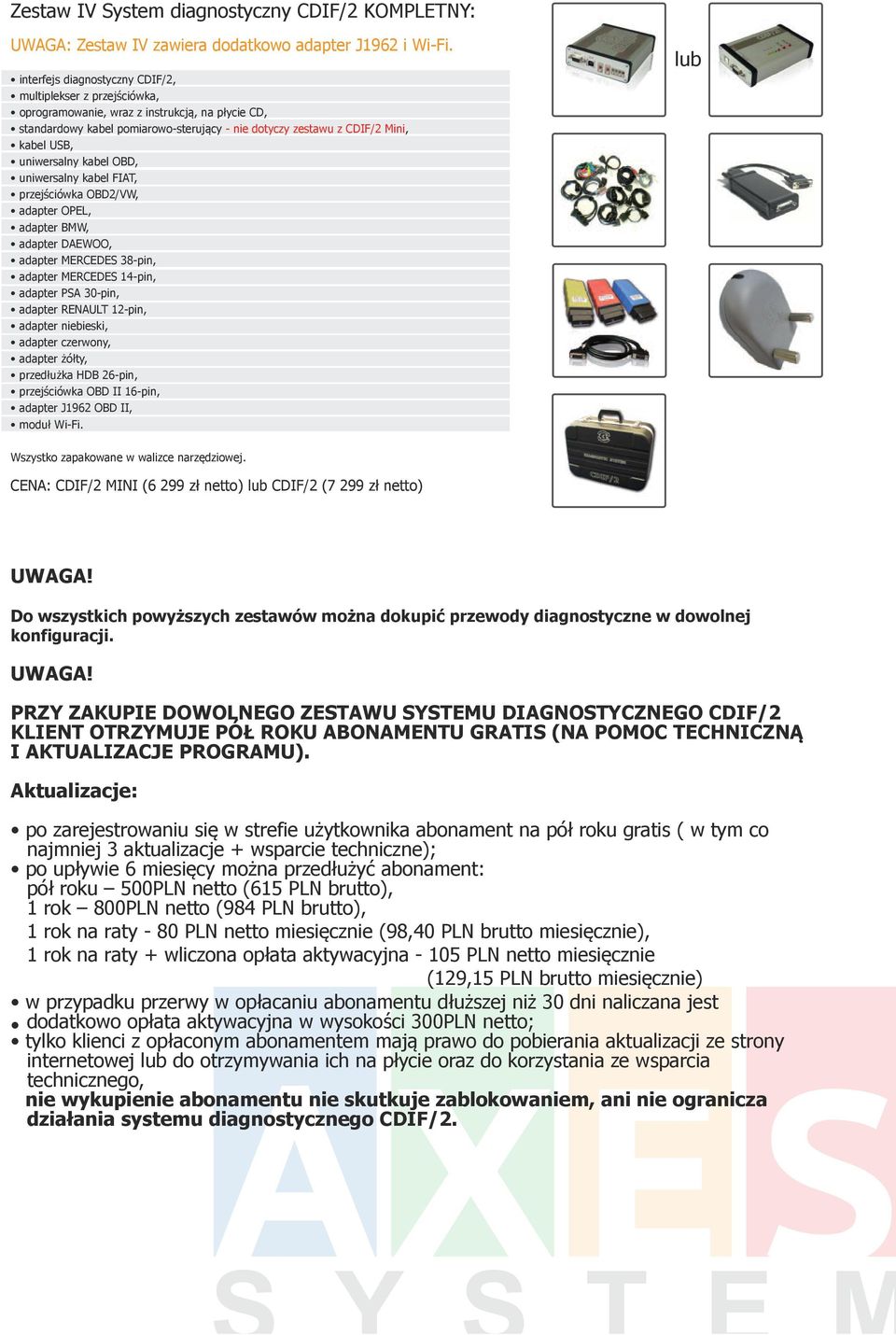

2 Zestaw IV System diagnostyczny CDIF/2 KOMPLETNY: UWAGA: Zestaw IV zawiera dodatkowo adapter J1962 i Wi-Fi. interfejs diagnostyczny CDIF/2, multiplekser z przejściówka, oprogramowanie, wraz z instrukcją, na płycie CD, standardowy kabel pomiarowo-sterujący - nie dotyczy zestawu z CDIF/2 Mini, kabel USB, uniwersalny kabel OBD, uniwersalny kabel FIAT, przejściówka OBD2/VW, adapter OPEL, adapter BMW, adapter DAEWOO, adapter MERCEDES 38-pin, adapter MERCEDES 14-pin, adapter PSA 30-pin, adapter RENAULT 12-pin, adapter niebieski, adapter czerwony, adapter żółty, przedłużka HDB 26-pin, przejściówka OBD II 16-pin, adapter J1962 OBD II, moduł Wi-Fi. lub Wszystko zapakowane w walizce narzędziowej. CENA: CDIF/2 MINI (6 299 zł netto) lub CDIF/2 (7 299 zł netto) UWAGA! Do wszystkich powyższych zestawów można dokupić przewody diagnostyczne w dowolnej konfiguracji. UWAGA! PRZY ZAKUPIE DOWOLNEGO ZESTAWU SYSTEMU DIAGNOSTYCZNEGO CDIF/2 KLIENT OTRZYMUJE PÓŁ ROKU ABONAMENTU GRATIS (NA POMOC TECHNICZNĄ I AKTUALIZACJE PROGRAMU). Aktualizacje: po zarejestrowaniu się w strefie użytkownika abonament na pół roku gratis ( w tym co najmniej 3 aktualizacje + wsparcie techniczne); po upływie 6 miesięcy można przedłużyć abonament: pół roku 500PLN netto (615 PLN brutto), 1 rok 800PLN netto (984 PLN brutto), 1 rok na raty - 80 PLN netto miesięcznie (98,40 PLN brutto miesięcznie), 1 rok na raty + wliczona opłata aktywacyjna PLN netto miesięcznie (129,15 PLN brutto miesięcznie) w przypadku przerwy w opłacaniu abonamentu dłuższej niż 30 dni naliczana jest dodatkowo opłata aktywacyjna w wysokości 300PLN netto; tylko klienci z opłaconym abonamentem mają prawo do pobierania aktualizacji ze strony internetowej lub do otrzymywania ich na płycie oraz do korzystania ze wsparcia technicznego, nie wykupienie abonamentu nie skutkuje zablokowaniem, ani nie ogranicza działania systemu diagnostycznego CDIF/2.

3 Akcesoria dla systemu CDIF/2 Zestaw kabli Zawiera wszystkie kable (oprócz kabla uniwersalnego): FIAT, VW, OPEL, Daewoo, PSA, Renault, Mercedes 38-pin, Mercedes 14-pin, BMW. Cena katalogowa: PLN netto EXT0001 Kabel standardowy J1962 Służy do diagnozy samochodów posiadających szesnastopinowe złącze OBD2 (nie jest zgodny z multiplekserem CAN). Cena katalogowa: 200 PLN netto EXT8001 Kabel pomiarowo-sterujący Kabel na wyposażeniu standardowym systemu CDIF/2, służy do podłączania oscyloskopu, generatora i sterownika elementów wykonawczych. Posiada pomiarowe gniazda standardowe 4mm do przyłączeniapozostałych akcesoriów pomiarowych. Cena katalogowa: 250 PLN netto EXT0002 Uniwersalny kabel OBD Kabel do diagnozy szeregowej w pojazdach gdzie występuje niestandardowe złącze diagnostyczne oraz gdzie w standardowym złączu szesnastopinowym niektóre systemy są na pinach innych niż siódmy (np. Opel, Citroen, Peugeot, BMW etc.). Cena katalogowa: 150 PLN netto EXT0003 Uniwersalny kabel ALDL Kabel do diagnozy szeregowej w starszych samochodach Daewoo. W razie posiadania multipleksera CAN lepszym rozwiązaniem będzie adapter GM/Daewoo. Cena katalogowa: 160 PLN netto EXT0004 Uniwersalny kabel LPG Przeznaczony do diagnostyki i regulacji układów LPG przy użyciu ich oryginalnego oprogramowania. CDIF/2 pracuje tu wyłącznie jako interfejs komunikacyjny. Cena katalogowa: 180 PLN netto

4 EXT4000 Multiplekser CAN Służy do diagnozy samochodów po szynie CAN, a także umożliwia korzystanie z adapterów (patrz poniżej). Cena katalogowa: 700 PLN netto CAD4001 Adapter J1962 OBDII Przeznaczony do diagnozysamochodów wyposażonych w standardowe złącze J1962. W pełni zastępuje kabel standardowy J1962 EXT0001. Cena katalogowa: 200 PLN netto CAD4002 Adapter Opel 10-pin Przeznaczony do diagnozy samochodów Opel wyposażonych w starsze, dziesięciopinowe złącze. Cena katalogowa: 200 PLN netto CAD4003 Adapter BMW 20-pin Przeznaczony do diagnozy samochodów BMW sprzed 2000 roku, wyposażonych w okrągłe, dwudziestopinowe złącze. Cena katalogowa: 250 PLN netto CAD4004 Adapter GM/Daewoo 12-pin Przeznaczony do diagnozy samochodów GM i Daewoo, wyposażonych w dwunastopinowe złącze. Cena katalogowa: 200 PLN netto EXT0005 Kabel FIAT Przeznaczony do diagnozy szeregowej w samochodach marki FIAT, Alfa Romeo oraz Lancia do około 1997 roku. Cena katalogowa: 150 PLN netto

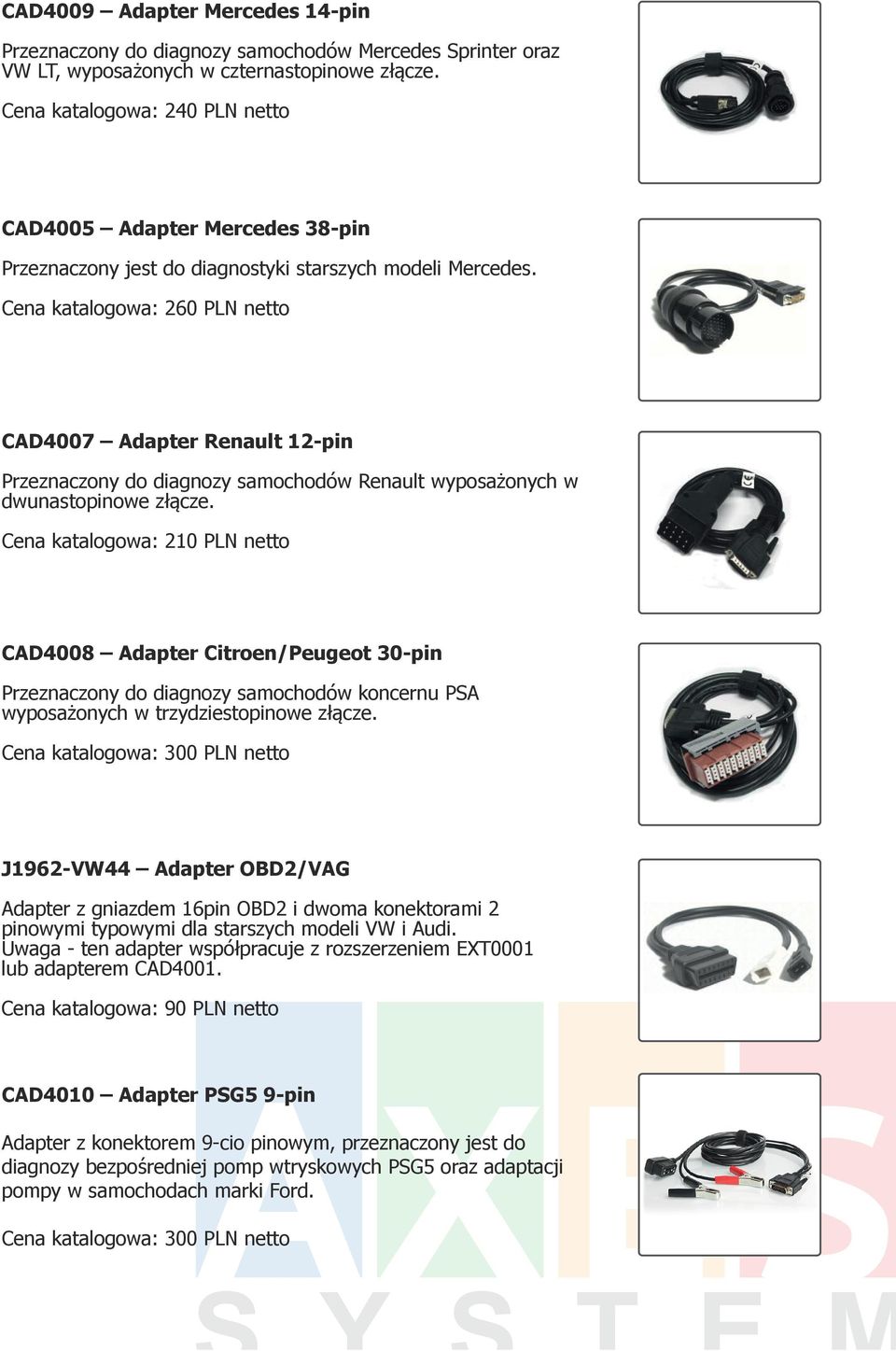

5 CAD4009 Adapter Mercedes 14-pin Przeznaczony do diagnozy samochodów Mercedes Sprinter oraz VW LT, wyposażonych w czternastopinowe złącze. Cena katalogowa: 240 PLN netto CAD4005 Adapter Mercedes 38-pin Przeznaczony jest do diagnostyki starszych modeli Mercedes. Cena katalogowa: 260 PLN netto CAD4007 Adapter Renault 12-pin Przeznaczony do diagnozy samochodów Renault wyposażonych w dwunastopinowe złącze. Cena katalogowa: 210 PLN netto CAD4008 Adapter Citroen/Peugeot 30-pin Przeznaczony do diagnozy samochodów koncernu PSA wyposażonych w trzydziestopinowe złącze. Cena katalogowa: 300 PLN netto J1962-VW44 Adapter OBD2/VAG Adapter z gniazdem 16pin OBD2 i dwoma konektorami 2 pinowymi typowymi dla starszych modeli VW i Audi. Uwaga - ten adapter współpracuje z rozszerzeniem EXT0001 lub adapterem CAD4001. Cena katalogowa: 90 PLN netto CAD4010 Adapter PSG5 9-pin Adapter z konektorem 9-cio pinowym, przeznaczony jest do diagnozy bezpośredniej pomp wtryskowych PSG5 oraz adaptacji pompy w samochodach marki Ford. Cena katalogowa: 300 PLN netto

6 CAD4101 Adapter CAN niebieski Rozszerzenie funkcji multipleksera. Adapter jest przeznaczony do diagnozy niektórych systemów w samochodach Opel, Ford, Volvo, Mazda, Saab i innych. Cena katalogowa: 380 PLN netto CAD4102 Adapter CAN czerwony Rozszerzenie funkcji multipleksera. Adapter jest przeznaczony do diagnozy niektórych systemów w samochodach Citroen, Peugeot, Fiat, Alfa Romeo, Lancia i innych. Cena katalogowa: 340 PLN netto CAD4103 Adapter CAN żółty Rozszerzenie funkcji multipleksera. Adapter jest przeznaczony do diagnozy niektórych systemów w samochodach BMW, Mitsubishi, Opel, Ford, Renault i innych. Cena katalogowa: 360 PLN netto Przedłużka HDB 26-pin żeński/męski Niezbędny do pracy z adapterami czerwonym, niebieskim i żółtym. Cena katalogowa: 100 PLN netto Przejściówka OBDII 16-pin Krótki kabel, który może się przydać przy kolorowych adapterach tam, gdzie dostęp do gniazda diagnostycznego jest utrudniony poprzez adaptery czerwony, niebieski, żółty. Cena katalogowa: 70 PLN netto Zestaw kolorowych adapterów Zestaw składa się z niebieskiego adaptera CAD 4101, czerwonego CAD 4102, żółtego CAD 4103 oraz przedłużki HDB. Cena katalogowa: PLN netto

7 Przewód silikonowy Zmontuj swój własny kabel pomiarowy Przewód o przekroju 1,00mm2 w podwójnej izolacji silikonowej o wyjątkowej odporności na zmiany temperatury i agresywne środowisko oraz bardzo dużej elastyczności. Uszkodzenie izolacji wskazywane jest przez przebijanie białego koloru przez 2-warstwę. Idealny do przewodów pomiarowych stosowanych do napięć niebezpiecznych. Prąd max.: 20A Rezystancja izolacji: 100 MO /1km Napięcie znamionowe: V /dla przekrojów > 0,75 mm Napięcie probiercze: V Temperatura pracy: -50 C +180 C (pik +300 C) Dostępne kolory: RT, SW, na zamówienie: BL, GE, GN Kod: Li2G 1,00 # Cena katalogowa: 6 PLN netto Wtyk bezpieczny 4mm Zmontuj swój własny kabel pomiarowy Bezpieczny wtyk Ø4mm typu lamelkowego z zabezpieczeniem przed dotykiem części metalowej (sztywna tuleja osłonowa + kapturek izolacyjny). Bardzo skuteczne, podwójnie przykręcane przyłącze przewodów o przekroju 0,5 2,5mm2 oraz Øzew. 4,1mm. Nap.pracy: 1000 V@, kat.iii Prąd roboczy:36 A Rezyst. przejścia: <8 mo Temp.: C Dostępne kolory: RT, SW, BL, GE, GN Kod: 1065-IEC-# Cena katalogowa: 8 PLN netto Wtyk bezpieczny 4mm z gniazdem Zmontuj swój własny kabel pomiarowy Bezpieczny wtyk Ø4mm typu lamelkowego z zabezpieczeniem przed dotykiem części metalowej (sztywna tuleja osłonowa + kapturek izolacyjny) z bezpiecznym gniazdem do przyłączeń wieżowych. Skuteczne przykręcane przyłącze przewodów o przekroju 0,5 2,5mm2 oraz Øzew. 4,1mm. Nap.pracy: 1000 V@, kat.iii Prąd roboczy:36 A Rezyst. przejścia: <8 mo Temp.: C Dostępne kolory: RT, SW, BL, GE, GN Kod: 1066-IEC-# Cena katalogowa: 9 PLN netto

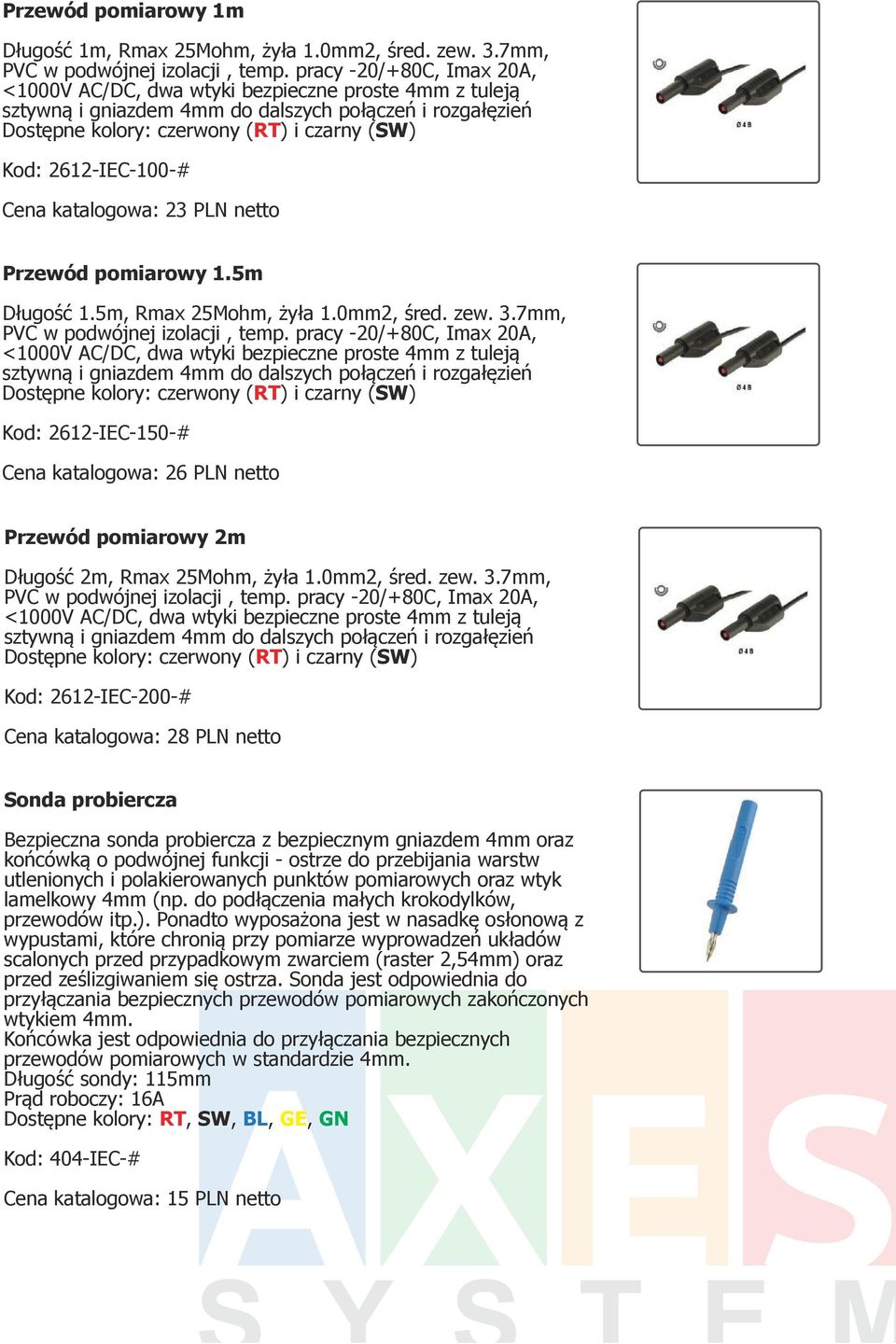

8 Przewód pomiarowy 1m Długość 1m, Rmax 25Mohm, żyła 1.0mm2, śred. zew. 3.7mm, PVC w podwójnej izolacji, temp. pracy -20/+80C, Imax 20A, <1000V AC/DC, dwa wtyki bezpieczne proste 4mm z tuleją sztywną i gniazdem 4mm do dalszych połączeń i rozgałęzień Kod: 2612-IEC-100-# Cena katalogowa: 23 PLN netto Przewód pomiarowy 1.5m Długość 1.5m, Rmax 25Mohm, żyła 1.0mm2, śred. zew. 3.7mm, PVC w podwójnej izolacji, temp. pracy -20/+80C, Imax 20A, <1000V AC/DC, dwa wtyki bezpieczne proste 4mm z tuleją sztywną i gniazdem 4mm do dalszych połączeń i rozgałęzień Kod: 2612-IEC-150-# Cena katalogowa: 26 PLN netto Przewód pomiarowy 2m Długość 2m, Rmax 25Mohm, żyła 1.0mm2, śred. zew. 3.7mm, PVC w podwójnej izolacji, temp. pracy -20/+80C, Imax 20A, <1000V AC/DC, dwa wtyki bezpieczne proste 4mm z tuleją sztywną i gniazdem 4mm do dalszych połączeń i rozgałęzień Kod: 2612-IEC-200-# Cena katalogowa: 28 PLN netto Sonda probiercza Bezpieczna sonda probiercza z bezpiecznym gniazdem 4mm oraz końcówką o podwójnej funkcji - ostrze do przebijania warstw utlenionych i polakierowanych punktów pomiarowych oraz wtyk lamelkowy 4mm (np. do podłączenia małych krokodylków, przewodów itp.). Ponadto wyposażona jest w nasadkę osłonową z wypustami, które chronią przy pomiarze wyprowadzeń układów scalonych przed przypadkowym zwarciem (raster 2,54mm) oraz przed ześlizgiwaniem się ostrza. Sonda jest odpowiednia do przyłączania bezpiecznych przewodów pomiarowych zakończonych wtykiem 4mm. Końcówka jest odpowiednia do przyłączania bezpiecznych przewodów pomiarowych w standardzie 4mm. Długość sondy: 115mm Prąd roboczy: 16A Dostępne kolory: RT, SW, BL, GE, GN Kod: 404-IEC-# Cena katalogowa: 15 PLN netto

9 Przewód pomiarowy 1m z sondą Rmax 25MO, żyla 1.0mm2, średnica zew. 3.7mm, silikon w izolacji wzmocnionej, temp. pracy -60/+180C, Imax 20A, <1000V AC/DC, koncówką próby z ostrzem i wtykiem 4mm, wtyk bezpieczny prosty 4mm z tuleja sztywna, długość 1m Kod: 4319-O4-IEC-100 Cena katalogowa: 30 PLN netto Przewód pomiarowy 1.5m z sondą Rmax 25MO, żyla 1.0mm2, średnica zew. 3.7mm, silikon w izolacji wzmocnionej, temp. pracy -60/+180C, Imax 20A, <1000V AC/DC, końcówką próby z ostrzem i wtykiem 4mm, wtyk bezpieczny prosty 4mm z tuleja sztywna, długość 1m Kod: 4319-O4-IEC-150 Cena katalogowa: 33 PLN netto Krokodylek krokodylek w gumowej osłonie izolacyjnej z gniazdem 4mm oraz z dodatkowym otworem do zaciśnięcia lub przylutowania przewodu. Zakres rozwarcia: 10mm Prąd roboczy: ok. 10A Kod: 5030-# Cena katalogowa: 7 PLN netto Krokodylek akumulatorowy Krokodylek akumulatorowy odpowiedni do przyłączania klem i wałków o średnicy od12mm do 22mm. Szczęki posiadają zakres rozwarcia do 20mm. Ramiona krokodylka mają nasunięte czarne lub czerwone tuleje izolacyjne. Przyłącze przewodów jest lutowane. Zakres rozwarcia: 20mm Prąd roboczy: 36A Dostępne kolory: RT, SW Kod: 5060-# Cena katalogowa: 8 PLN netto

10 Chwytak pazurkowy Bezpieczny, elastyczny chwytak probierczy z obracalnym uchwytem typu pazurkowego, z bezpiecznym gniazdem 4mm. Chwytak jest odpowiedni do przyłączania bezpiecznych przewodów pomiarowych zakończonych wtykami 4mm Kod: 6005-IEC-# Cena katalogowa: 32 PLN netto Krokodylek AK10 Izolowany krokodylek z gniazdem 4mm. Szczeki posiadają płaskie powierzchnie do uchwytu drobnych detali. Tylko dolna szczęka jest częścią kontaktową wykonaną z pocynowanego mosiądzu. Zakres rozwarcia: 7,5mm Prąd roboczy: ok. 6A Dostępne kolory: RT, SW, BL, GE, GN Kod: AK 10-# Cena katalogowa: 7 PLN netto Krokodylek AK2B Izolowany, zabezpieczony przed dotykiem krokodylek z gniazdem 4mm odpowiedni do przyłączania przewodów z wtykami bezpiecznymi. Szczęki posiadają płaskie powierzchnie do uchwytu drobnych detali. Zakres rozwarcia: 9,5mm Prąd roboczy: 25A Dostępne kolory: RT, SW Kod: AK 2 B-# Cena katalogowa: 14 PLN netto Krokodylek AK2B 2540 Masywny, bezpieczny krokodylek z gniazdem 4mm odpowiedni do przyłączania przewodów z wtykami bezpiecznymi. Szczęki posiadają bardzo szeroki zakres uchwytu umożliwiając chwytanie gładkich wałków o śr. 30mm jak również maja płaskie powierzchnie do uchwytu drobnych detali. Zakres rozwarcia: 30mm Prąd roboczy: 34A Dostępne kolory: RT, SW Kod: AK 2B 2540-# Cena katalogowa: 16 PLN netto

11 Chwytak "ostrzowy" Bezpieczny chwytak probierczy typu ostrzowego ze sztywnym trzonkiem oraz gniazdem 4mm. Sprężynująca igła ze stali szlachetnej przebija izolację osadzonego w chwytaku przewodu (wyłącznie linki np. licy o przekroju 0,14-2,5mm2 oraz max. średnicy zewnętrznej 4,2mm) dając pewny kontakt elektryczny. Chwytak jest szczególnie przydatny podczas testowania instalacji samochodowych ponieważ umożliwia dokonywanie pomiarów bez konieczności odizolowywania przewodów. Chwytak jest odpowiedni do przyłączania bezpiecznych przewodów pomiarowych zakończonych wtykami 4mm. Kod: KLEPS 2700-# Cena katalogowa: 47 PLN netto Sonda probiercza (smukła) Bezpieczna, smukła sonda probiercza z gniazdem 4mm i ostrzem ze stali szlachetnej. Końcówka jest odpowiednia do przyłączania bezpiecznych przewodów pomiarowych w standardzie 4mm. Długość sondy: 98mm Prąd roboczy: 6A Dostępne kolory: RT, SW Kod: PRUEF 2600-# Cena katalogowa: 17 PLN netto Miniaturowa sonda probiercza Miniaturowa sonda probiercza, odpowiednia do testowania najmniejszych punktów pomiarowych np. w technice SMD. Ostra i cienka końcówka sondy (Øzew. 1mm) wykonana ze stali szlachetnej jest wkręcana do tulei izolacyjnej. Przyłącze lutowane przewodów o przekroju 0,5mm i Øzew. 2mm. Długość sondy: 90mm Napięcie pracy 60VDC / 30VAC Prąd roboczy: 2A Dostępne kolory: RT, SW Kod: PRUEF-1-# Cena katalogowa: 16 PLN netto Moduł WI-FI Moduł WI-FI służy do bezprzewodowej komunikacji komputera z interfejsem diagnostycznym CDIF/2. Dzięki niemu nie musisz się martwić o ograniczenia wynikające z niedostatecznej długości kabla. Moduł WI-FI to również większe bezpieczeństwo pracy i wygoda. Cena katalogowa: 740 PLN netto

12 Walizka CDIF/2 Walizka przeznaczona do przechpowywania i przenoszenia składników systemu CDIF/2 oraz innych akcesoriów. Oprócz interfejsu z pełnym okablowaniem, może pomieścić również notebooka. Cena katalogowa: 190 PLN netto Producent Axes System Sp. z o.o., Raciborskiego 35, Gdańsk tel./fax , axes@axes.com.pl
