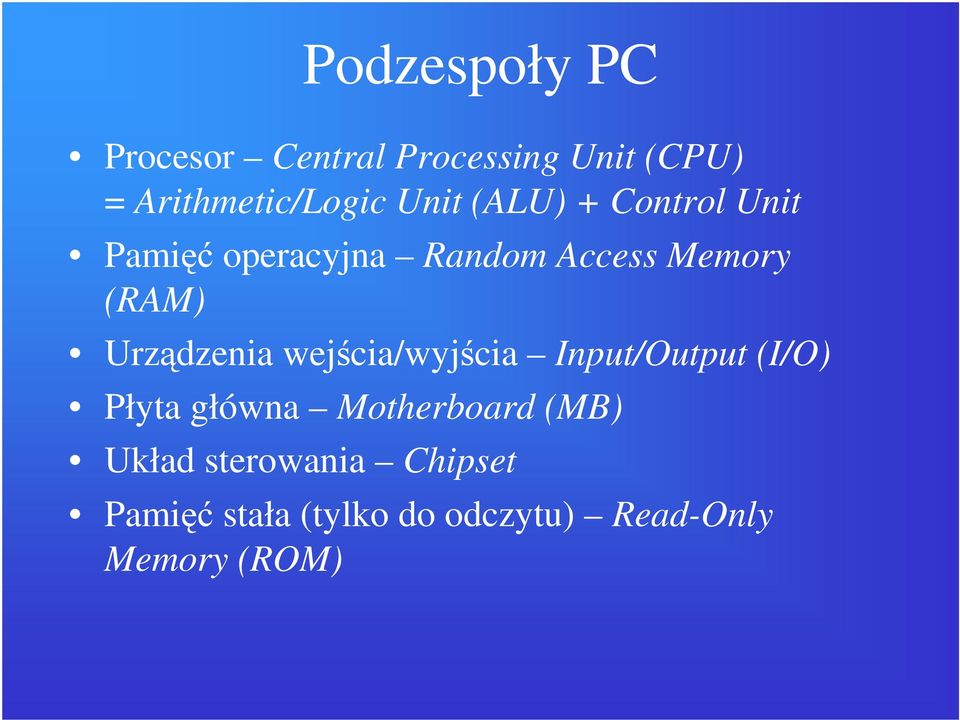

1 Podzespoły PC Procesor Central Processing Unit (CPU) = Arithmetic/Logic Unit (ALU) + Control Unit Pamięć operacyjna Random Access Memory (RAM) Urządzenia wejścia/wyjścia Input/Output (I/O) Płyta główna Motherboard (MB) Układ sterowania Chipset Pamięć stała (tylko do odczytu) Read-Only Memory (ROM)

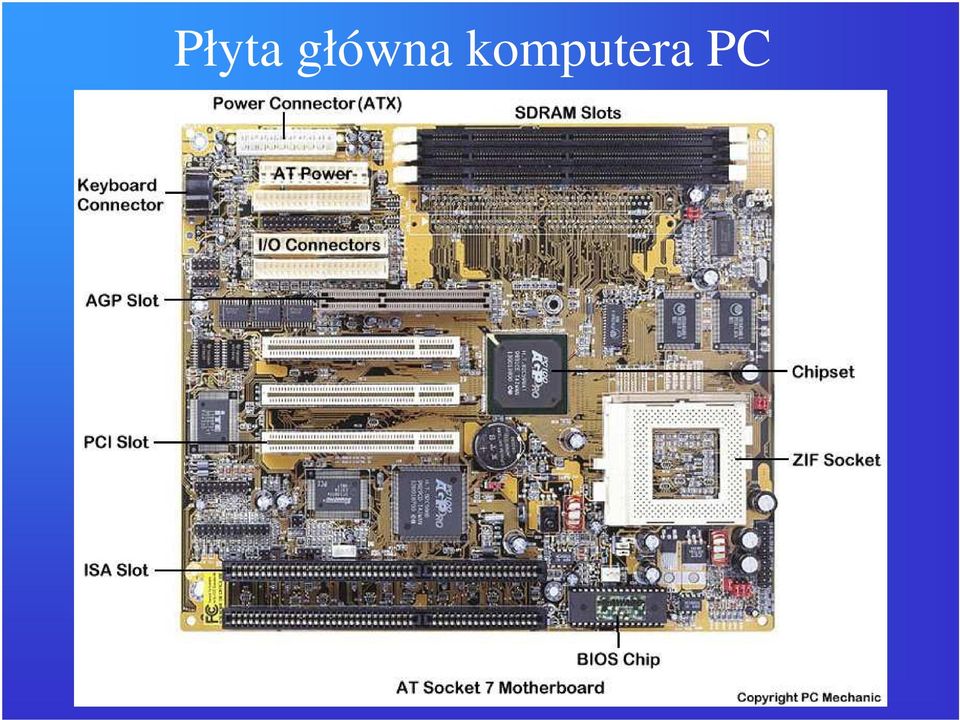

2 Płyta główna komputera PC

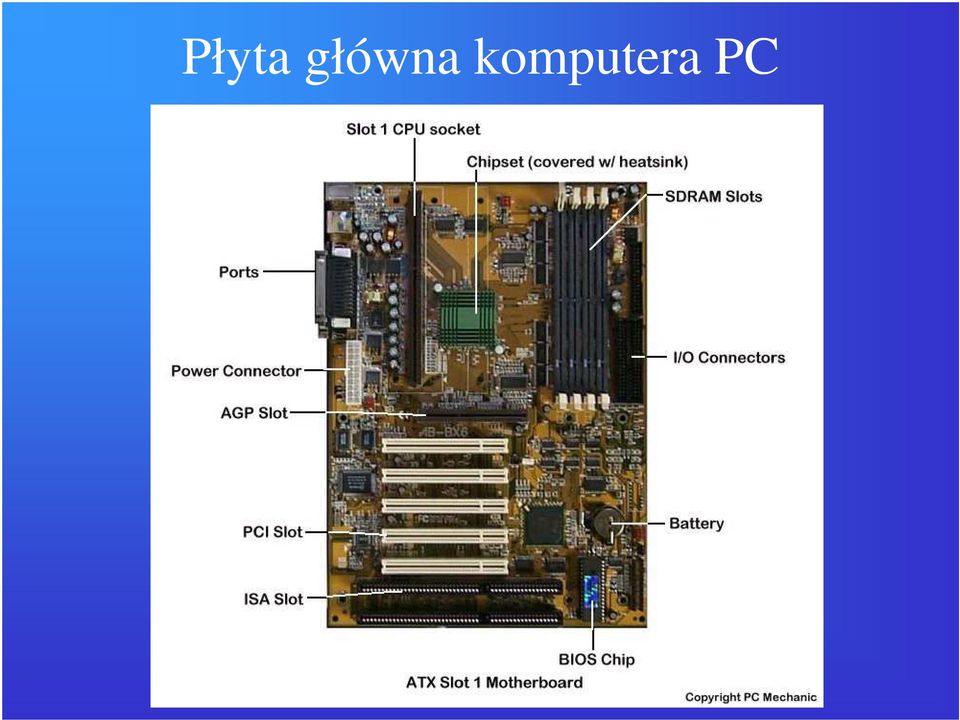

3 Płyta główna komputera PC

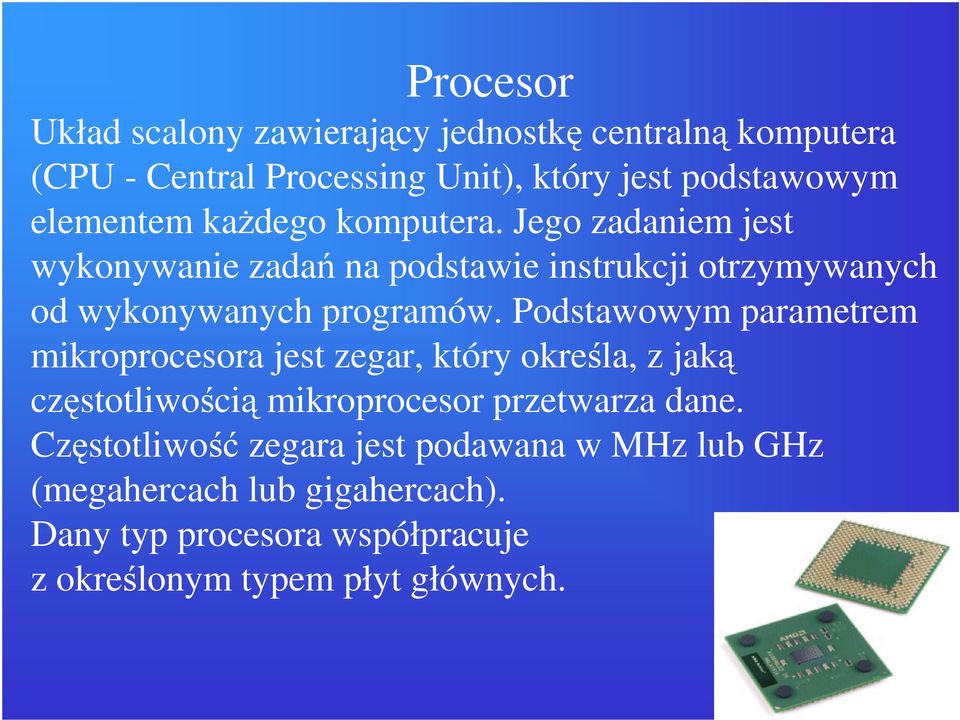

4 Procesor Układ scalony zawierający jednostkę centralną komputera (CPU - Central Processing Unit), który jest podstawowym elementem kaŝdego komputera. Jego zadaniem jest wykonywanie zadań na podstawie instrukcji otrzymywanych od wykonywanych programów. Podstawowym parametrem mikroprocesora jest zegar, który określa, z jaką częstotliwością mikroprocesor przetwarza dane. Częstotliwość zegara jest podawana w MHz lub GHz (megahercach lub gigahercach). Dany typ procesora współpracuje z określonym typem płyt głównych.

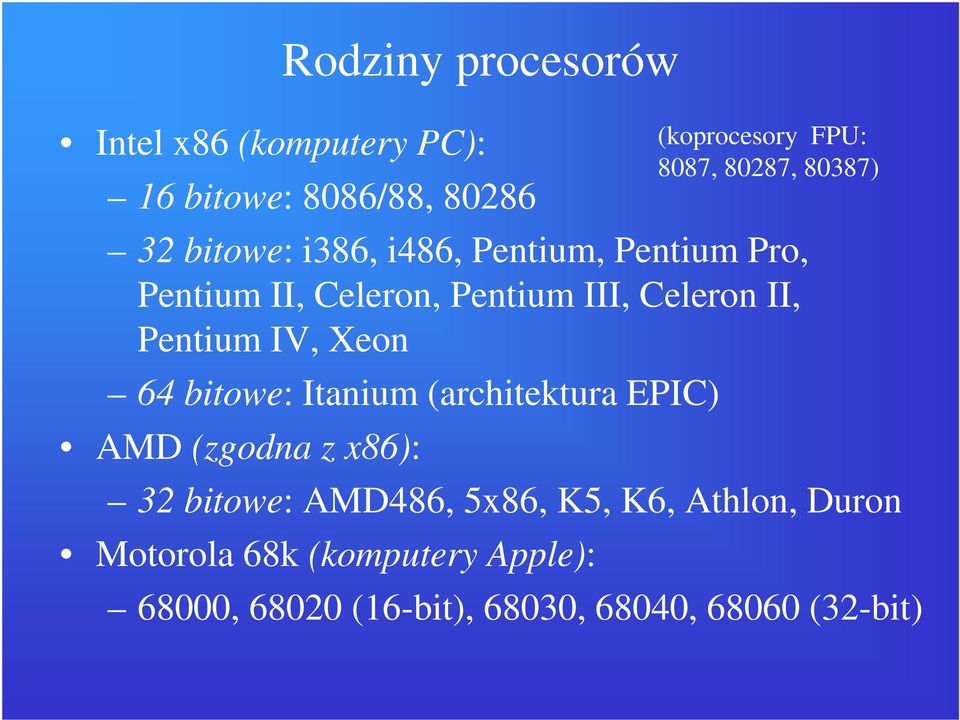

5 Rodziny procesorów Intel x86 (komputery PC): 16 bitowe: 8086/88, bitowe: i386, i486, Pentium, Pentium Pro, Pentium II, Celeron, Pentium III, Celeron II, Pentium IV, Xeon 64 bitowe: Itanium (architektura EPIC) AMD (zgodna z x86): 32 bitowe: AMD486, 5x86, K5, K6, Athlon, Duron Motorola 68k (komputery Apple): (koprocesory FPU: 8087, 80287, 80387) 68000, (16-bit), 68030, 68040, (32-bit)

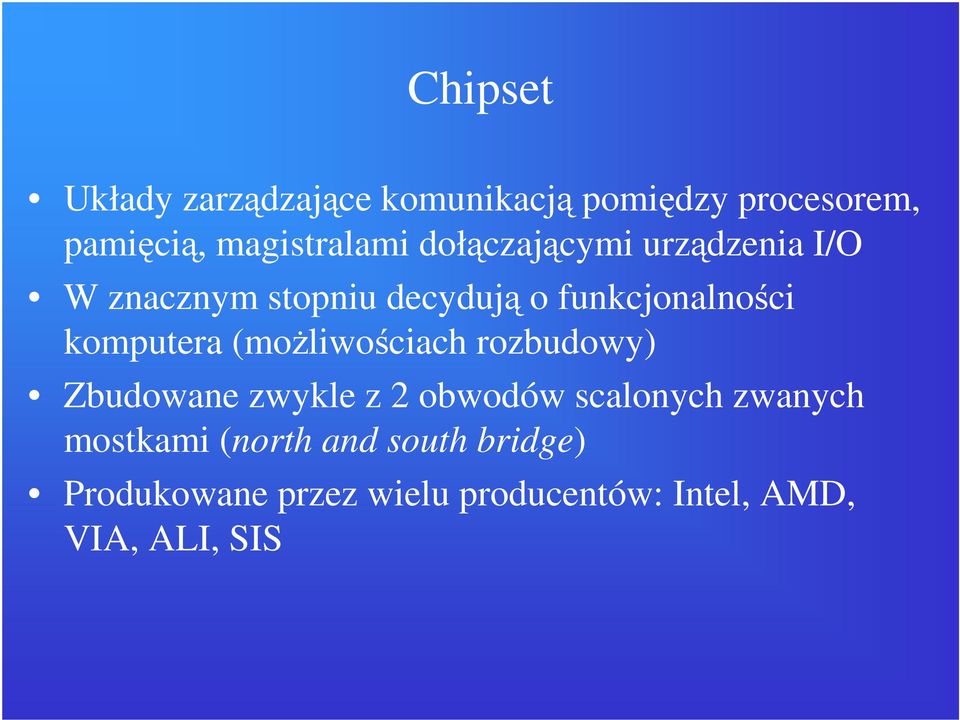

6 Chipset Układy zarządzające komunikacją pomiędzy procesorem, pamięcią, magistralami dołączającymi urządzenia I/O W znacznym stopniu decydują o funkcjonalności komputera (moŝliwościach rozbudowy) Zbudowane zwykle z 2 obwodów scalonych zwanych mostkami (north and south bridge) Produkowane przez wielu producentów: Intel, AMD, VIA, ALI, SIS

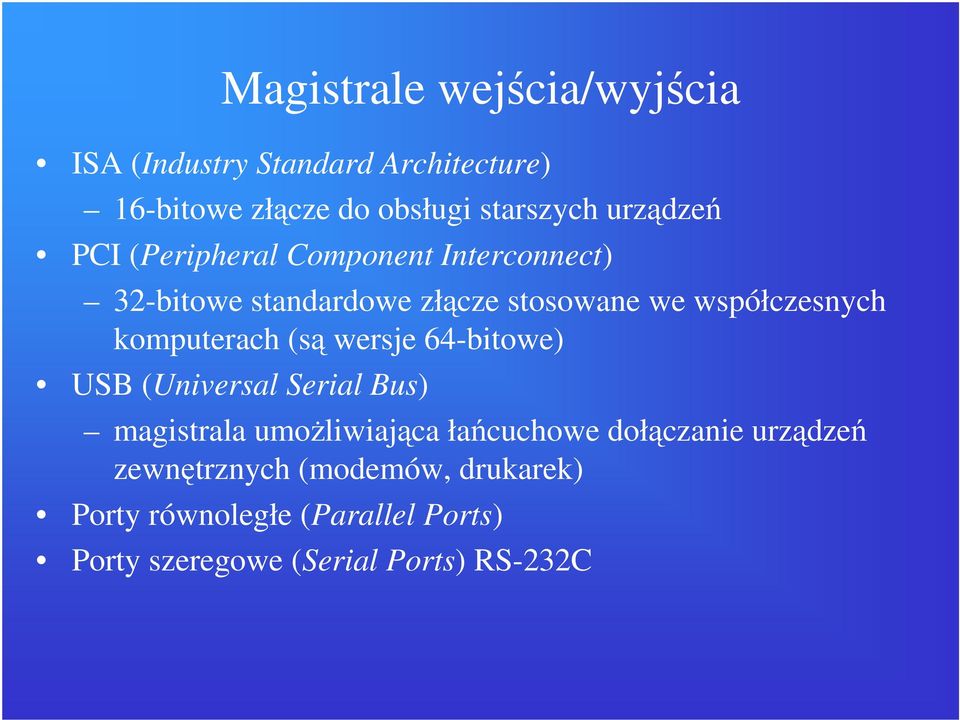

7 Magistrale wejścia/wyjścia ISA (Industry Standard Architecture) 16-bitowe złącze do obsługi starszych urządzeń PCI (Peripheral Component Interconnect) 32-bitowe standardowe złącze stosowane we współczesnych komputerach (są wersje 64-bitowe) USB (Universal Serial Bus) magistrala umoŝliwiająca łańcuchowe dołączanie urządzeń zewnętrznych (modemów, drukarek) Porty równoległe (Parallel Ports) Porty szeregowe (Serial Ports) RS-232C

8 Urządzenia wejścia/wyjścia Pamięci masowe: dyskietki (FDD) dyski twarde (HDD) dyski optyczne (CD-ROM, CD-RW, DVD) napędy taśmowe (streamer y) Klawiatura Karta graficzna (i monitor) Urządzenie wskazujące (mysz) Karty sieciowe, modemy i in.

9 Zarys działania komputera PC Inicjalizacja systemu BIOS (Basic Input/Output System) umieszczony w ROM testowanie podstawowych elementów komputera (POST- Power On Self Test), rozpoznanie konfiguracji sprzętowej, odnalezienie urządzenia startowego (boot device) załadowanie programu ładującego (loader) z pierwszego sektora urządzenia (boot sector), ładowanie systemu operacyjnego przez loader.

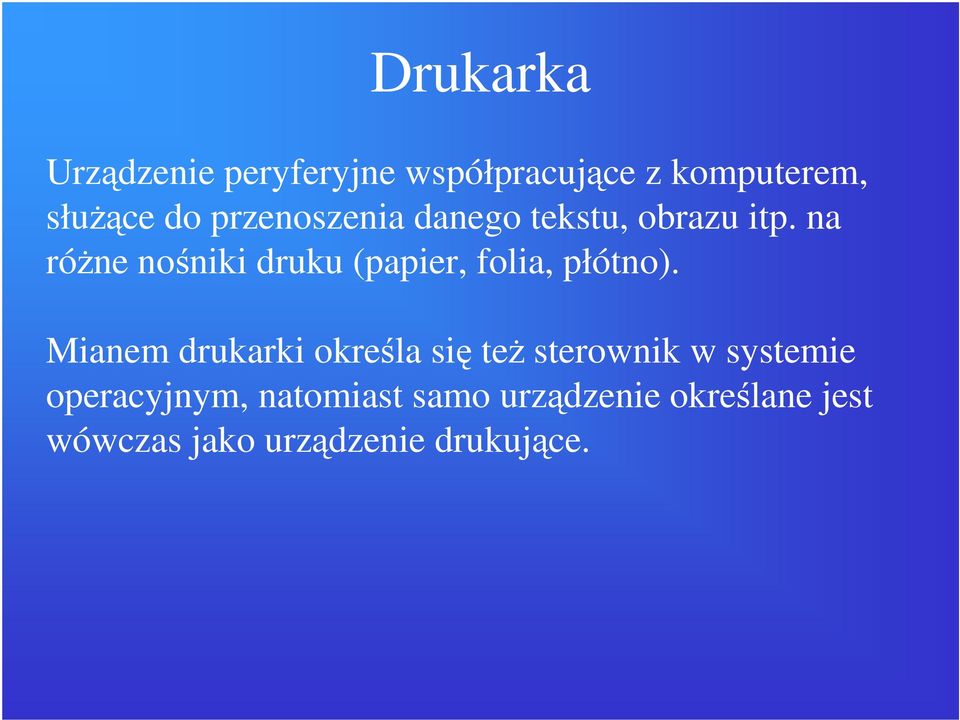

10 Drukarka Urządzenie peryferyjne współpracujące z komputerem, słuŝące do przenoszenia danego tekstu, obrazu itp. na róŝne nośniki druku (papier, folia, płótno). Mianem drukarki określa się teŝ sterownik w systemie operacyjnym, natomiast samo urządzenie określane jest wówczas jako urządzenie drukujące.

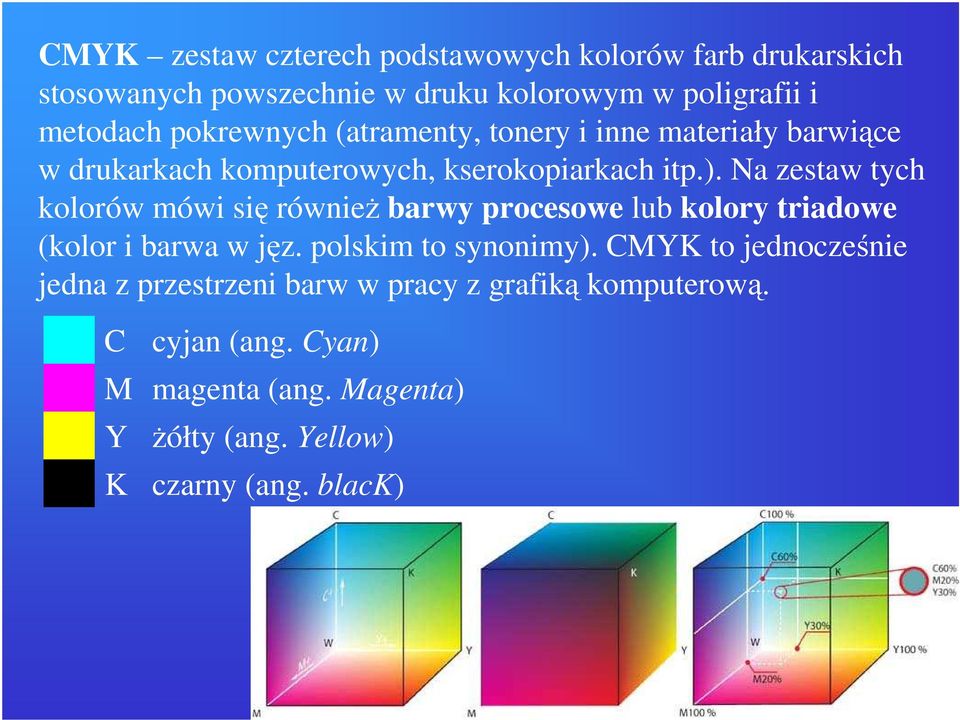

11 CMYK zestaw czterech podstawowych kolorów farb drukarskich stosowanych powszechnie w druku kolorowym w poligrafii i metodach pokrewnych (atramenty, tonery i inne materiały barwiące w drukarkach komputerowych, kserokopiarkach itp.). Na zestaw tych kolorów mówi się równieŝ barwy procesowe lub kolory triadowe (kolor i barwa w jęz. polskim to synonimy). CMYK to jednocześnie jedna z przestrzeni barw w pracy z grafiką komputerową. C M Y K cyjan (ang. Cyan) magenta (ang. Magenta) Ŝółty (ang. Yellow) czarny (ang. black)

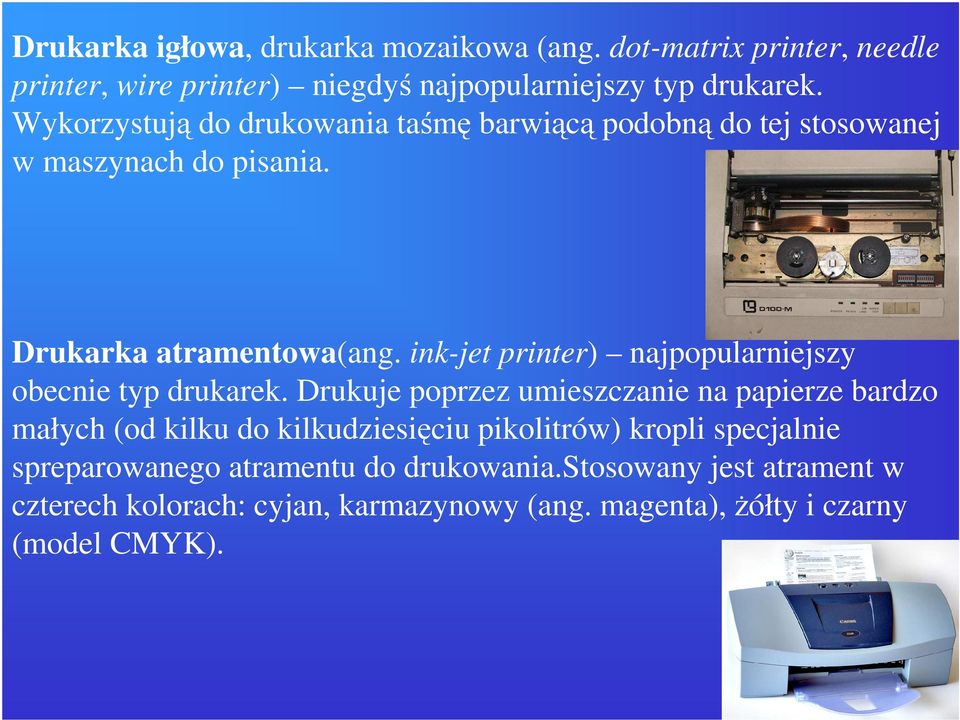

12 Drukarka igłowa, drukarka mozaikowa (ang. dot-matrix printer, needle printer, wire printer) niegdyś najpopularniejszy typ drukarek. Wykorzystują do drukowania taśmę barwiącą podobną do tej stosowanej w maszynach do pisania. Drukarka atramentowa(ang. ink-jet printer) najpopularniejszy obecnie typ drukarek. Drukuje poprzez umieszczanie na papierze bardzo małych (od kilku do kilkudziesięciu pikolitrów) kropli specjalnie spreparowanego atramentu do drukowania.stosowany jest atrament w czterech kolorach: cyjan, karmazynowy (ang. magenta), Ŝółty i czarny (model CMYK).

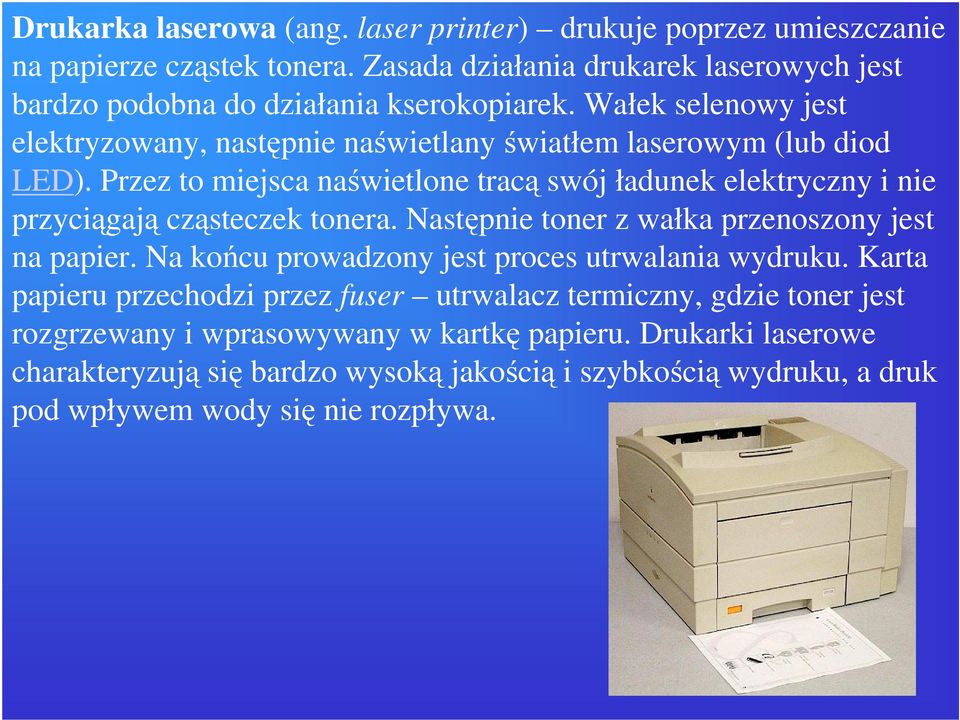

13 Drukarka laserowa (ang. laser printer) drukuje poprzez umieszczanie na papierze cząstek tonera. Zasada działania drukarek laserowych jest bardzo podobna do działania kserokopiarek. Wałek selenowy jest elektryzowany, następnie naświetlany światłem laserowym (lub diod LED). Przez to miejsca naświetlone tracą swój ładunek elektryczny i nie przyciągają cząsteczek tonera. Następnie toner z wałka przenoszony jest na papier. Na końcu prowadzony jest proces utrwalania wydruku. Karta papieru przechodzi przez fuser utrwalacz termiczny, gdzie toner jest rozgrzewany i wprasowywany w kartkę papieru. Drukarki laserowe charakteryzują się bardzo wysoką jakością i szybkością wydruku, a druk pod wpływem wody się nie rozpływa.

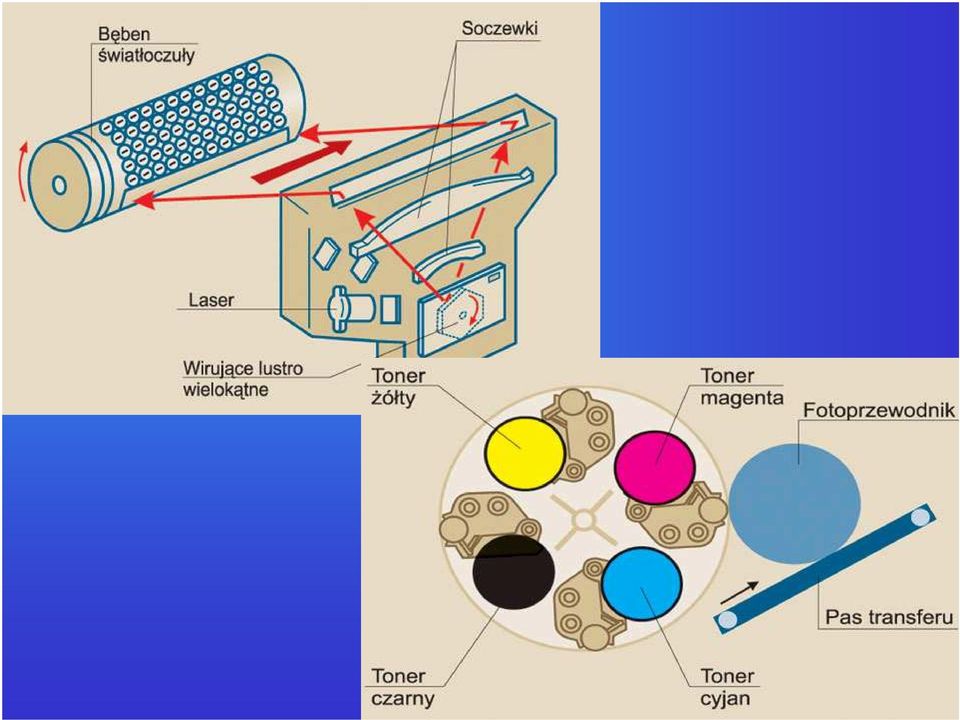

14

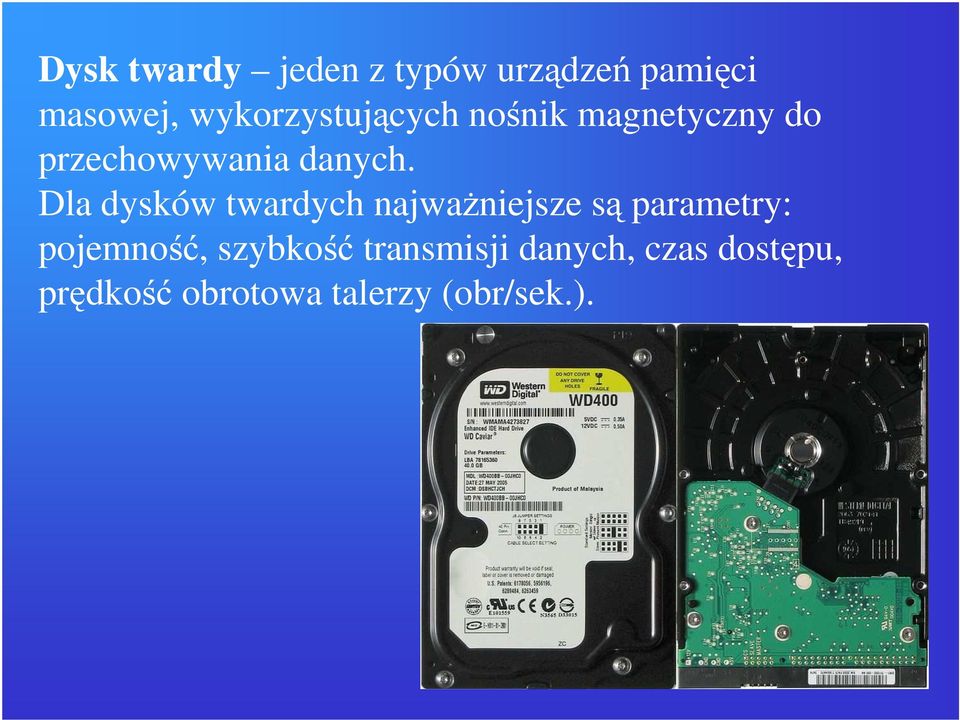

15 Dysk twardy jeden z typów urządzeń pamięci masowej, wykorzystujących nośnik magnetyczny do przechowywania danych. Dla dysków twardych najwaŝniejsze są parametry: pojemność, szybkość transmisji danych, czas dostępu, prędkość obrotowa talerzy (obr/sek.).

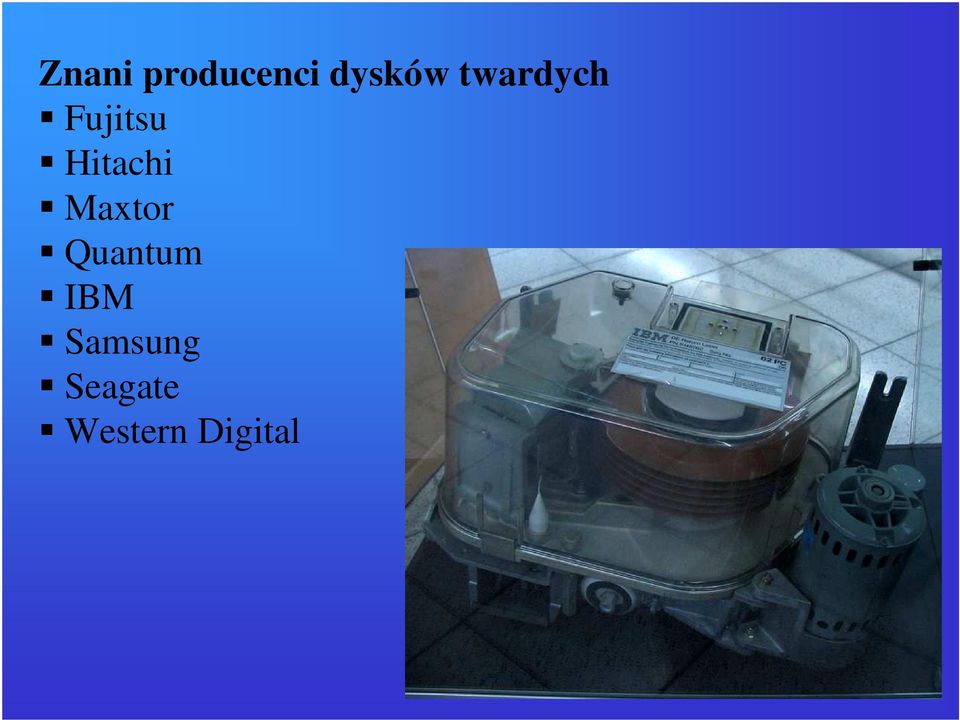

16 Znani producenci dysków twardych Fujitsu Hitachi Maxtor Quantum IBM Samsung Seagate Western Digital

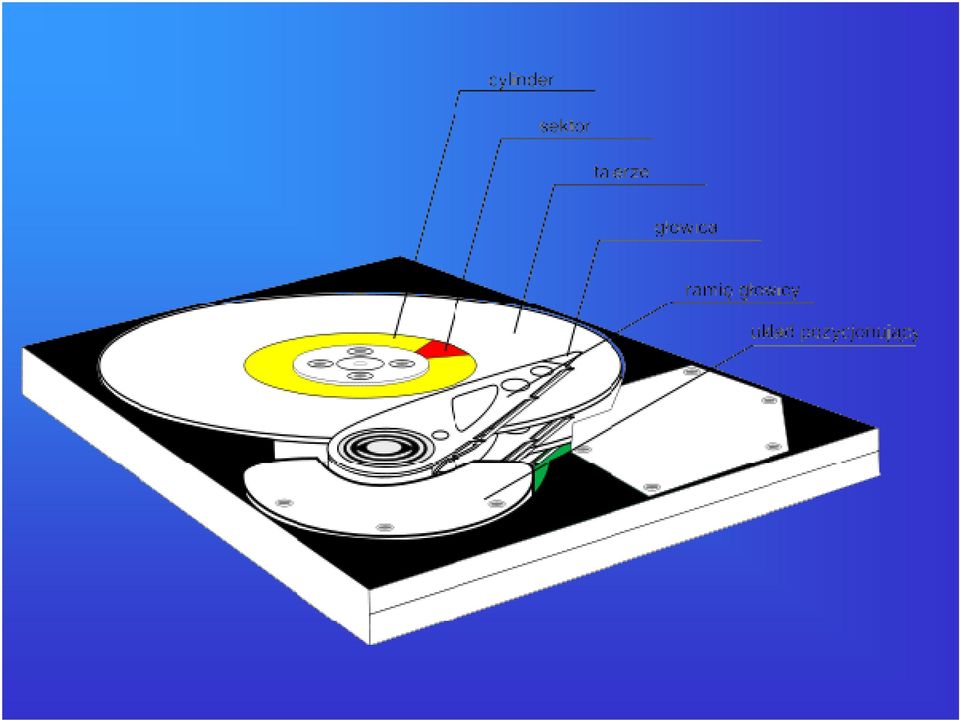

17

18 CompactFlash - karta pamięci, w której zastosowano pamięć Flash EEPROM, znalazła zastosowanie w takich urządzeniach jak aparaty cyfrowe, urządzenia telekomunikacyjne i inne. Standard został przedstawiony w 1994 r. Karta CompactFlash była pierwszą dostępną na rynku kartą flash.

19 RAM (ang. Random Access Memory) - jest to podstawowy rodzaj pamięci cyfrowej zwany teŝ pamięcią uŝytkownika lub pamięcią o dostępie swobodnym. W pamięci RAM przechowywane są aktualnie wykonywane programy i dane dla tych programów, oraz wyniki ich pracy. Zawartość większości pamięci RAM jest tracona w momencie zaniku napięcia zasilania, dlatego wyniki pracy programów muszą być zapisane na jakimś nośniku danych.

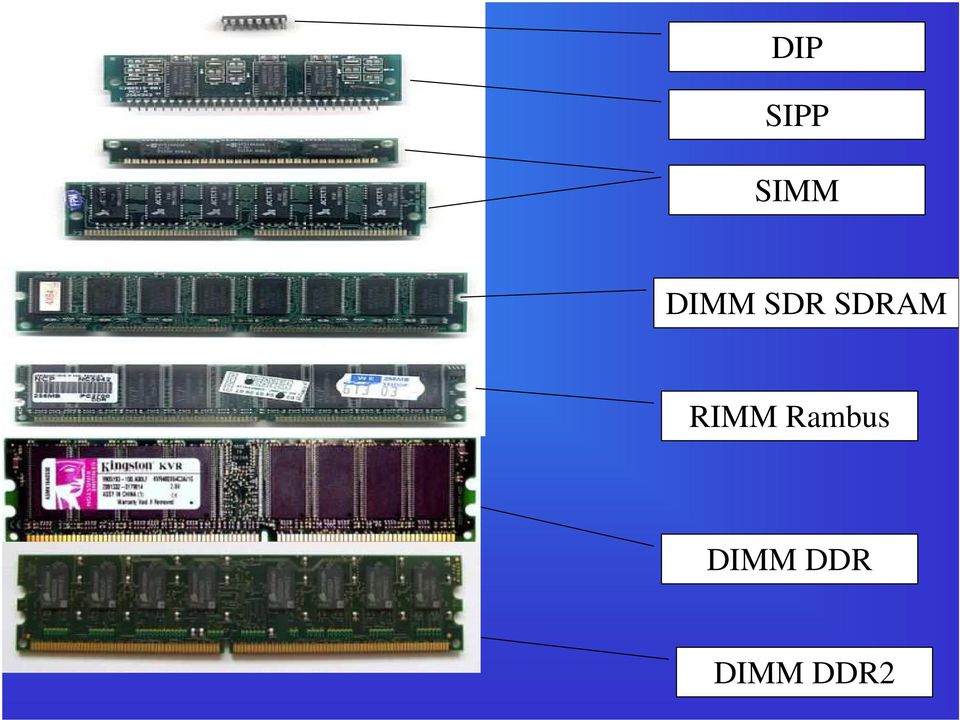

20 DIP SIPP SIMM DIMM SDR SDRAM RIMM Rambus DIMM DDR DIMM DDR2
