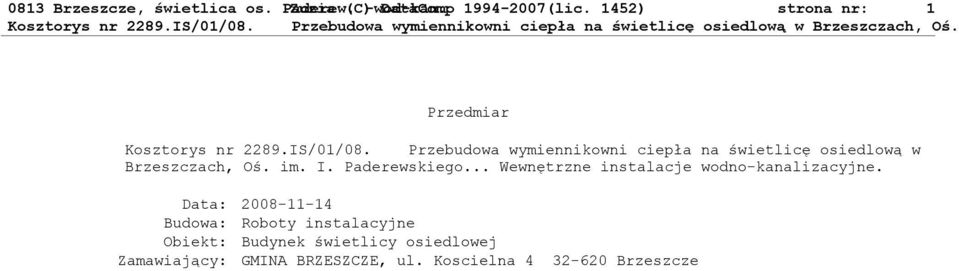

1 DataComp (lic. 1452) strona nr: 1 Przedmiar Kosztorys nr 2289.IS/01/08. Przebudowa wymiennikowni ciepła na świetlicę osiedlową w Brzeszczach, Oś. im. I. Paderewskiego... Wewnętrzne instalacje wodno-kanalizacyjne. Data: Budowa: Roboty instalacyjne Obiekt: Budynek świetlicy osiedlowej Zamawiający: GMINA BRZESZCZE, ul. Koscielna Brzeszcze

2 DataComp (lic. 1452) strona nr: 2 Ogólna charakterystyka obiektu lub robót Wykonanie instalacji wody zimnej i ciepłej oraz kanalizacji sanitarnej w budynku świetlicy osiedlowej. Zakres prac obejmuje: - demontaż istniejącego przyłącza wody i kanalizacji, - odtworzenie przyłącza wodociągowego z rur PE wraz z montażem zestawu wodomierzowego i izolatora przepływów zwrotnych, - wykonanie instalacji wody zimnej i ciepłej z rur PP systemu BOR plus wraz z urządzeniami ogrzewczymi wody i niezbędną armaturą, - odtworzenie przyłącza kanalizacji sanitarnej z rur PVC na zewnątrz budynku do pierwszej studzienki, - wykonanie wewnętrznej kanalizacji sanitarnej z rur PVC wraz z "białym" montażem, - towarzyszące roboty budowlane

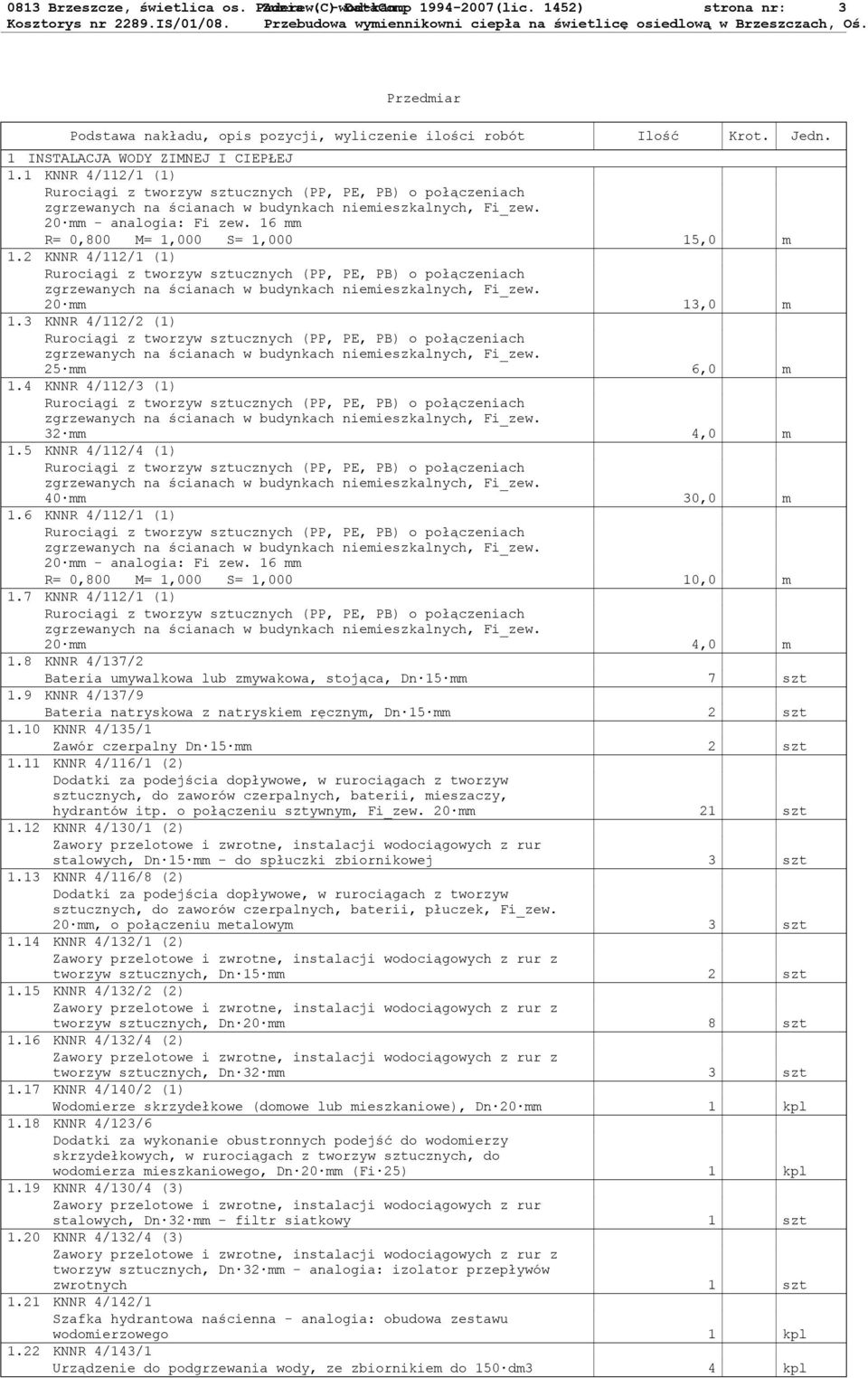

3 DataComp (lic. 1452) strona nr: 3 Przedmiar Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 1 INSTALACJA WODY ZIMNEJ I CIEPŁEJ 1.1 KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm - analogia: Fi zew. 16 mm R= 0,800 M= 1,000 S= 1,000 15,0 m 1.2 KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm 13,0 m 1.3 KNNR 4/112/2 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm 6,0 m 1.4 KNNR 4/112/3 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 32 mm 4,0 m 1.5 KNNR 4/112/4 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 40 mm 30,0 m 1.6 KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm - analogia: Fi zew. 16 mm R= 0,800 M= 1,000 S= 1,000 10,0 m 1.7 KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm 4,0 m 1.8 KNNR 4/137/2 Bateria umywalkowa lub zmywakowa, stojąca, Dn 15 mm 7 szt 1.9 KNNR 4/137/9 Bateria natryskowa z natryskiem ręcznym, Dn 15 mm 2 szt 1.10 KNNR 4/135/1 Zawór czerpalny Dn 15 mm 2 szt 1.11 KNNR 4/116/1 (2) Dodatki za podejścia dopływowe, w rurociągach z tworzyw sztucznych, do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp. o połączeniu sztywnym, Fi_zew. 20 mm 21 szt 1.12 KNNR 4/130/1 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur stalowych, Dn 15 mm - do spłuczki zbiornikowej 3 szt 1.13 KNNR 4/116/8 (2) Dodatki za podejścia dopływowe, w rurociągach z tworzyw sztucznych, do zaworów czerpalnych, baterii, płuczek, Fi_zew. 20 mm, o połączeniu metalowym 3 szt 1.14 KNNR 4/132/1 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 15 mm 2 szt 1.15 KNNR 4/132/2 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 20 mm 8 szt 1.16 KNNR 4/132/4 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 32 mm 3 szt 1.17 KNNR 4/140/2 (1) Wodomierze skrzydełkowe (domowe lub mieszkaniowe), Dn 20 mm 1 kpl 1.18 KNNR 4/123/6 Dodatki za wykonanie obustronnych podejść do wodomierzy skrzydełkowych, w rurociągach z tworzyw sztucznych, do wodomierza mieszkaniowego, Dn 20 mm (Fi 25) 1 kpl 1.19 KNNR 4/130/4 (3) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur stalowych, Dn 32 mm - filtr siatkowy 1 szt 1.20 KNNR 4/132/4 (3) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 32 mm - analogia: izolator przepływów zwrotnych 1 szt 1.21 KNNR 4/142/1 Szafka hydrantowa naścienna - analogia: obudowa zestawu wodomierzowego 1 kpl 1.22 KNNR 4/143/1 Urządzenie do podgrzewania wody, ze zbiornikiem do 150 dm3 4 kpl

4 DataComp (lic. 1452) strona nr: 4 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn KNNR 4/134/6 Zawory bezpieczeństwa, sprężynowy, Dn 15 mm 4 szt 1.24 KNNR 4/116/1 (2) Dodatki za podejścia dopływowe, w rurociągach z tworzyw sztucznych, do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp. o połączeniu sztywnym, Fi_zew. 20 mm - do podgrzewaczy, woda zimna i ciepła 8 szt 1.25 KNNR 4/128/2 Płukanie instalacji wodociągowej, w budynkach niemieszkalnych = 82,0 82,0 82,0 m 1.26 KNNR 4/127/1 (2) Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, próba zasadnicza (pulsacyjna) 2 próba 1.27 KNNR 4/127/4 Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, dodatek za próbę w budynkach niemieszkalnych, rurociąg Fi do 63 mm 82,0 m 1.28 KNR 34/106/1 Izolacja rurociągów otulinami Thermacompact S-10 metodą wstępnego izolowania podczas montażu rurociągu, izolacja 4 mm (B), rurociąg Fi mm Fi 16 mm 15,0 = 15,0 Fi 20 mm 13,0 = 13,0 28,0 28,0 m 1.29 KNR 34/106/2 Izolacja rurociągów otulinami Thermacompact S-10 metodą wstępnego izolowania podczas montażu rurociągu, izolacja 4 mm (B), rurociąg Fi mm Fi 25 mm 6,0 = 6,0 Fi 32 mm 4,0 = 4,0 10,0 10,0 m 1.30 KNR 34/101/4 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 9 mm (E), rurociąg Fi mm Fi 40 mm 30,0 = 30,0 30,0 30,0 m 1.31 KNR 34/107/5 Izolacja rurociągów otulinami Thermacompact S-2 metodą izolowania po montażu rurociągu, izolacja grubosci 13 mm (J), rurociąg Fi mm Fi 16 mm 10,0 = 10,0 Fi 20 mm 4,0 = 4,0 14,0 14,0 m

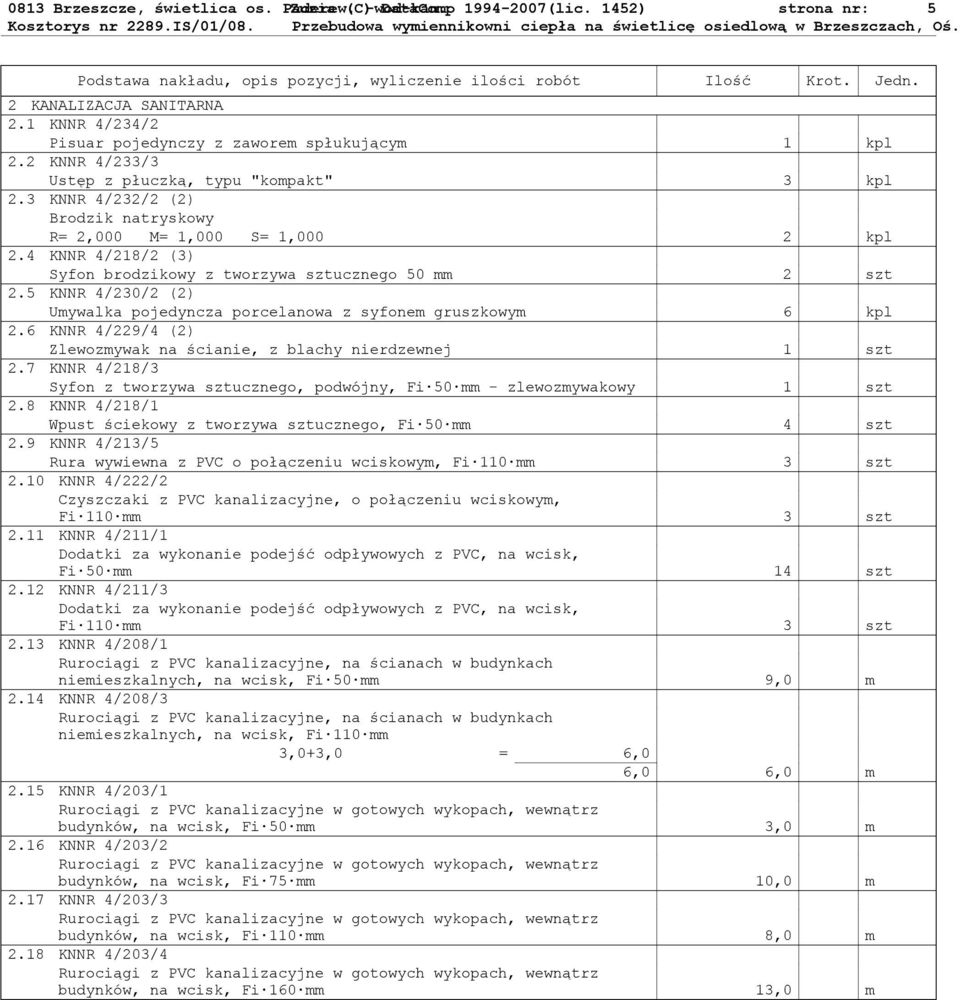

5 DataComp (lic. 1452) strona nr: 5 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 2 KANALIZACJA SANITARNA 2.1 KNNR 4/234/2 Pisuar pojedynczy z zaworem spłukującym 1 kpl 2.2 KNNR 4/233/3 Ustęp z płuczką, typu "kompakt" 3 kpl 2.3 KNNR 4/232/2 (2) Brodzik natryskowy R= 2,000 M= 1,000 S= 1,000 2 kpl 2.4 KNNR 4/218/2 (3) Syfon brodzikowy z tworzywa sztucznego 50 mm 2 szt 2.5 KNNR 4/230/2 (2) Umywalka pojedyncza porcelanowa z syfonem gruszkowym 6 kpl 2.6 KNNR 4/229/4 (2) Zlewozmywak na ścianie, z blachy nierdzewnej 1 szt 2.7 KNNR 4/218/3 Syfon z tworzywa sztucznego, podwójny, Fi 50 mm - zlewozmywakowy 1 szt 2.8 KNNR 4/218/1 Wpust ściekowy z tworzywa sztucznego, Fi 50 mm 4 szt 2.9 KNNR 4/213/5 Rura wywiewna z PVC o połączeniu wciskowym, Fi 110 mm 3 szt 2.10 KNNR 4/222/2 Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 110 mm 3 szt 2.11 KNNR 4/211/1 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 50 mm 14 szt 2.12 KNNR 4/211/3 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 110 mm 3 szt 2.13 KNNR 4/208/1 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 50 mm 9,0 m 2.14 KNNR 4/208/3 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 110 mm 3,0+3,0 = 6,0 6,0 6,0 m 2.15 KNNR 4/203/1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 50 mm 3,0 m 2.16 KNNR 4/203/2 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 75 mm 10,0 m 2.17 KNNR 4/203/3 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 110 mm 8,0 m 2.18 KNNR 4/203/4 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 160 mm 13,0 m

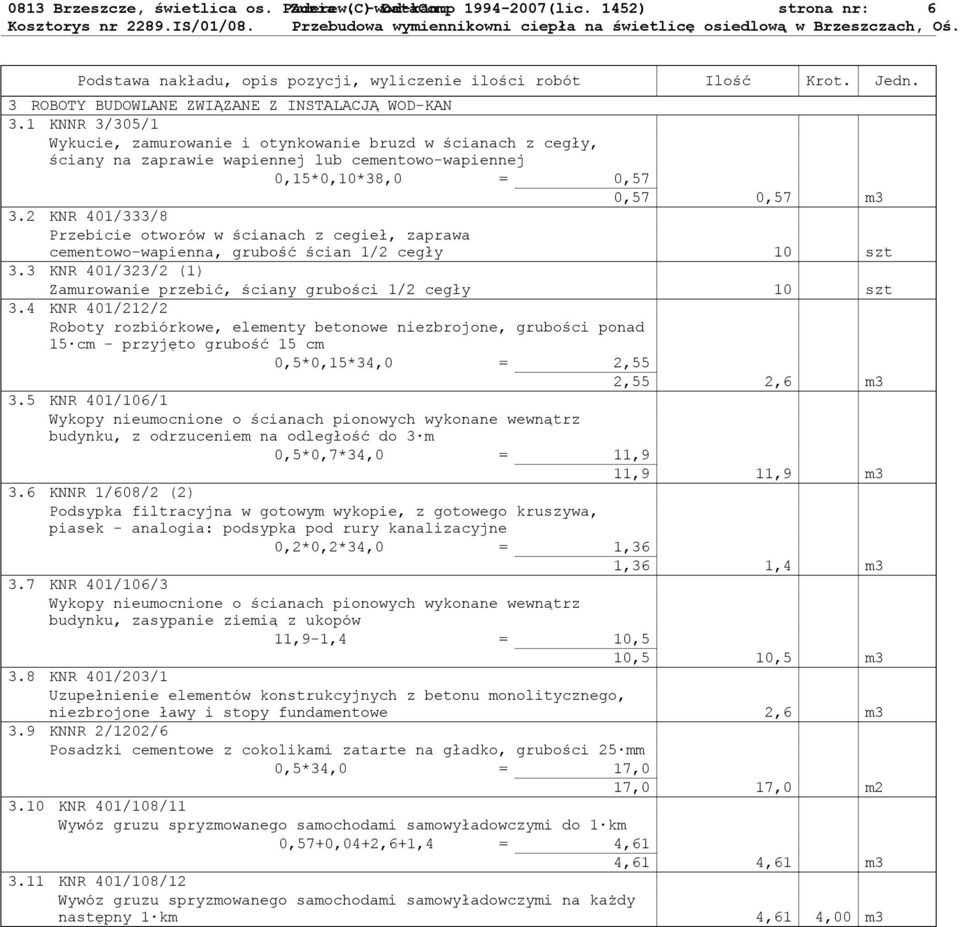

6 DataComp (lic. 1452) strona nr: 6 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 3 ROBOTY BUDOWLANE ZWIĄZANE Z INSTALACJĄ WOD-KAN 3.1 KNNR 3/305/1 Wykucie, zamurowanie i otynkowanie bruzd w ścianach z cegły, ściany na zaprawie wapiennej lub cementowo-wapiennej 0,15*0,10*38,0 = 0,57 0,57 0,57 m3 3.2 KNR 401/333/8 Przebicie otworów w ścianach z cegieł, zaprawa cementowo-wapienna, grubość ścian 1/2 cegły 10 szt 3.3 KNR 401/323/2 (1) Zamurowanie przebić, ściany grubości 1/2 cegły 10 szt 3.4 KNR 401/212/2 Roboty rozbiórkowe, elementy betonowe niezbrojone, grubości ponad 15 cm - przyjęto grubość 15 cm 0,5*0,15*34,0 = 2,55 2,55 2,6 m3 3.5 KNR 401/106/1 Wykopy nieumocnione o ścianach pionowych wykonane wewnątrz budynku, z odrzuceniem na odległość do 3 m 0,5*0,7*34,0 = 11,9 11,9 11,9 m3 3.6 KNNR 1/608/2 (2) Podsypka filtracyjna w gotowym wykopie, z gotowego kruszywa, piasek - analogia: podsypka pod rury kanalizacyjne 0,2*0,2*34,0 = 1,36 1,36 1,4 m3 3.7 KNR 401/106/3 Wykopy nieumocnione o ścianach pionowych wykonane wewnątrz budynku, zasypanie ziemią z ukopów 11,9-1,4 = 10,5 10,5 10,5 m3 3.8 KNR 401/203/1 Uzupełnienie elementów konstrukcyjnych z betonu monolitycznego, niezbrojone ławy i stopy fundamentowe 2,6 m3 3.9 KNNR 2/1202/6 Posadzki cementowe z cokolikami zatarte na gładko, grubości 25 mm 0,5*34,0 = 17,0 17,0 17,0 m KNR 401/108/11 Wywóz gruzu spryzmowanego samochodami samowyładowczymi do 1 km 0,57+0,04+2,6+1,4 = 4,61 4,61 4,61 m KNR 401/108/12 Wywóz gruzu spryzmowanego samochodami samowyładowczymi na każdy następny 1 km 4,61 4,00 m3

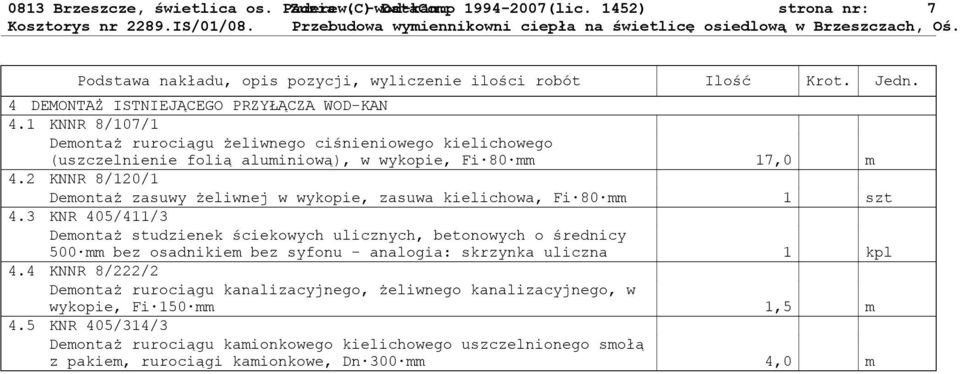

7 DataComp (lic. 1452) strona nr: 7 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 4 DEMONTAŻ ISTNIEJĄCEGO PRZYŁĄCZA WOD-KAN 4.1 KNNR 8/107/1 Demontaż rurociągu żeliwnego ciśnieniowego kielichowego (uszczelnienie folią aluminiową), w wykopie, Fi 80 mm 17,0 m 4.2 KNNR 8/120/1 Demontaż zasuwy żeliwnej w wykopie, zasuwa kielichowa, Fi 80 mm 1 szt 4.3 KNR 405/411/3 Demontaż studzienek ściekowych ulicznych, betonowych o średnicy 500 mm bez osadnikiem bez syfonu - analogia: skrzynka uliczna 1 kpl 4.4 KNNR 8/222/2 Demontaż rurociągu kanalizacyjnego, żeliwnego kanalizacyjnego, w wykopie, Fi 150 mm 1,5 m 4.5 KNR 405/314/3 Demontaż rurociągu kamionkowego kielichowego uszczelnionego smołą z pakiem, rurociągi kamionkowe, Dn 300 mm 4,0 m

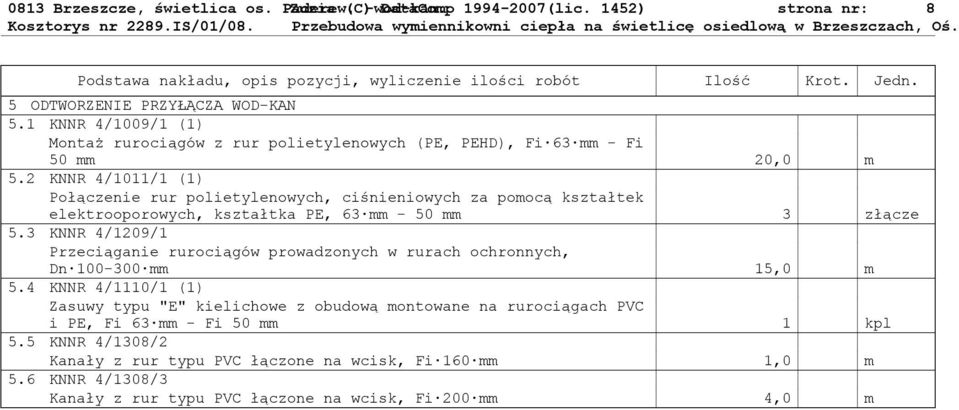

8 DataComp (lic. 1452) strona nr: 8 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 5 ODTWORZENIE PRZYŁĄCZA WOD-KAN 5.1 KNNR 4/1009/1 (1) Montaż rurociągów z rur polietylenowych (PE, PEHD), Fi 63 mm - Fi 50 mm 20,0 m 5.2 KNNR 4/1011/1 (1) Połączenie rur polietylenowych, ciśnieniowych za pomocą kształtek elektrooporowych, kształtka PE, 63 mm - 50 mm 3 złącze 5.3 KNNR 4/1209/1 Przeciąganie rurociągów prowadzonych w rurach ochronnych, Dn mm 15,0 m 5.4 KNNR 4/1110/1 (1) Zasuwy typu "E" kielichowe z obudową montowane na rurociągach PVC i PE, Fi 63 mm - Fi 50 mm 1 kpl 5.5 KNNR 4/1308/2 Kanały z rur typu PVC łączone na wcisk, Fi 160 mm 1,0 m 5.6 KNNR 4/1308/3 Kanały z rur typu PVC łączone na wcisk, Fi 200 mm 4,0 m

9 DataComp (lic. 1452) strona nr: 9 Podstawa nakładu, opis pozycji, Ilość Krot. Jedn. 6 ROBOTY BUDOWLANE ZWIĄZANE Z ODTWORZENIEM PRZYŁĄCZY WOD-KAN 6.1 KNNR 6/802/4 Rozebranie nawierzchni, masy mineralno-bitumiczne grubość 4 cm, mechanicznie 17,0 m2 6.2 KNNR 6/801/2 Rozebranie podbudowy, z kruszywa, grubość 15 cm, mechanicznie 17,0 m2 6.3 KNNR 3/101/5 Wykopy wąskoprzestrzenne nieumocnione o szerokości do 1.5 m, z zasypaniem wykopu ziemią z ukopu, głębokość do 1.5 m, w guncie kategorii IV suchym 1,0*1,2*17,0 = 20,4 20,4 20,4 m3 6.4 KNNR 1/608/2 (2) Podsypka filtracyjna w gotowym wykopie, z gotowego kruszywa, piasek 0,3*0,25*17,0 = 1,275 1,275 1,3 m3 6.5 KNNR 6/113/1 Podbudowy z kruszyw łamanych, warstwa dolna, po zagęszczeniu 15 cm 17,0 m2 6.6 KNNR 6/309/2 (1) Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna), mieszanka asfaltowa, grubość po zagęszczeniu 4 cm, masa grysowa, samochód do 5 t 17,0 m2 6.7 KNNR 6/802/6 Rozebranie nawierzchni, nawierzchnia z betonu grubość 15 cm, mechanicznie 1,5 m2 6.8 KNNR 3/101/5 Wykopy wąskoprzestrzenne nieumocnione o szerokości do 1.5 m, z zasypaniem wykopu ziemią z ukopu, głębokość do 1.5 m, w guncie kategorii IV suchym 1,0*1,5*1,2 = 1,8 1,8 1,8 m3 6.9 KNNR 3/102/3 Wykopy wąskoprzestrzenne umocnione o szerokości do 1.5 m i głębokości do 3.0 m z zasypaniem i odeskowaniem wykopu, grunt suchy kategorii IV 1,5*4,0*1,9 = 11,4 11,4 11,4 m KNNR 1/501/2 Ręczne plantowanie powierzchni gruntu rodzimego, kategoria gruntu IV 6,0 m2

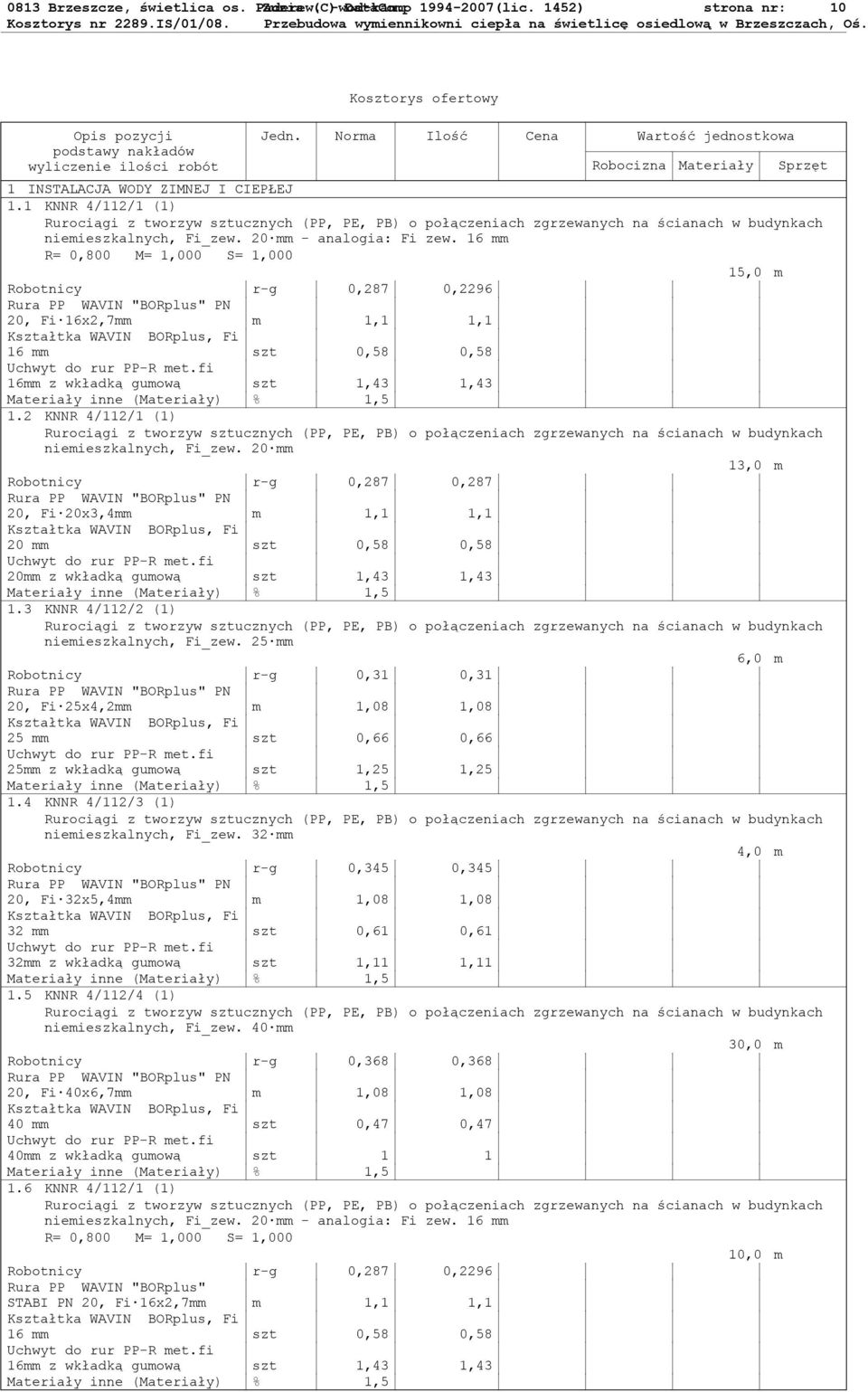

10 DataComp (lic. 1452) strona nr: 10 Kosztorys ofertowy 1 INSTALACJA WODY ZIMNEJ I CIEPŁEJ 1.1 KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm - analogia: Fi zew. 16 mm R= 0,800 M= 1,000 S= 1,000 15,0 m Robotnicy r-g 0,287 0,2296 Rura PP WAVIN "BORplus" PN 20, Fi 16x2,7mm m 1,1 1,1 Kształtka WAVIN BORplus, Fi 16 mm szt 0,58 0,58 Uchwyt do rur PP-R met.fi 16mm z wkładką gumową szt 1,43 1, KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm 13,0 m Robotnicy r-g 0,287 0,287 Rura PP WAVIN "BORplus" PN 20, Fi 20x3,4mm m 1,1 1,1 Kształtka WAVIN BORplus, Fi 20 mm szt 0,58 0,58 Uchwyt do rur PP-R met.fi 20mm z wkładką gumową szt 1,43 1, KNNR 4/112/2 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm 6,0 m Robotnicy r-g 0,31 0,31 Rura PP WAVIN "BORplus" PN 20, Fi 25x4,2mm m 1,08 1,08 Kształtka WAVIN BORplus, Fi 25 mm szt 0,66 0,66 Uchwyt do rur PP-R met.fi 25mm z wkładką gumową szt 1,25 1, KNNR 4/112/3 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 32 mm 4,0 m Robotnicy r-g 0,345 0,345 Rura PP WAVIN "BORplus" PN 20, Fi 32x5,4mm m 1,08 1,08 Kształtka WAVIN BORplus, Fi 32 mm szt 0,61 0,61 Uchwyt do rur PP-R met.fi 32mm z wkładką gumową szt 1,11 1, KNNR 4/112/4 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 40 mm 30,0 m Robotnicy r-g 0,368 0,368 Rura PP WAVIN "BORplus" PN 20, Fi 40x6,7mm m 1,08 1,08 Kształtka WAVIN BORplus, Fi 40 mm szt 0,47 0,47 Uchwyt do rur PP-R met.fi 40mm z wkładką gumową szt KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm - analogia: Fi zew. 16 mm R= 0,800 M= 1,000 S= 1,000 10,0 m Robotnicy r-g 0,287 0,2296 Rura PP WAVIN "BORplus" STABI PN 20, Fi 16x2,7mm m 1,1 1,1 Kształtka WAVIN BORplus, Fi 16 mm szt 0,58 0,58 Uchwyt do rur PP-R met.fi 16mm z wkładką gumową szt 1,43 1,43

11 DataComp (lic. 1452) strona nr: KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm 4,0 m Robotnicy r-g 0,287 0,287 Rura PP WAVIN "BORplus" STABI PN 20, Fi 20x3,4mm m 1,1 1,1 Kształtka WAVIN BORplus, Fi 20 mm szt 0,58 0,58 Uchwyt do rur PP-R met.fi 20mm z wkładką gumową szt 1,43 1, KNNR 4/137/2 Bateria umywalkowa lub zmywakowa, stojąca, Dn 15 mm 7 szt Robotnicy r-g 0,96 0,96 Bateria umywalkowa i zlewozmywakowa stojąca mosiężna chromowana szt 0, ,85714 Bateria umywalkowa bezdotykowa stojąca z mieszaczem szt 0, ,14286 Materiały inne (Materiały) % 0,5 1.9 KNNR 4/137/9 Bateria natryskowa z natryskiem ręcznym, Dn 15 mm 2 szt Robotnicy r-g 0,88 0,88 Bateria natryskowa mosiężna chromowana standardowa z natryskiem ręcznym, Fi 15 mm M1316 szt 1 1 Materiały inne (Materiały) % 0, KNNR 4/135/1 Zawór czerpalny Dn 15 mm 2 szt Robotnicy r-g 0,17 0,17 Zawór wodny czerpalny kulowy ze złączką do węża mosiężny, Fi 15mm szt 1 1 Materiały inne (Materiały) % 0, KNNR 4/116/1 (2) Dodatki za podejścia dopływowe, w rurociągach z tworzyw sztucznych, do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp. o połączeniu sztywnym, Fi_zew. 20 mm 21 szt Robotnicy r-g 0,29 0,29 Kształtka WAVIN BORplus gwintowana Fi 20x1/2" szt 1 1 Uchwyt do rur PP-R met.z wkład.gum fi 20mm szt KNNR 4/130/1 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur stalowych, Dn 15 mm - do spłuczki zbiornikowej 3 szt Robotnicy r-g 0,22 0,22 Zawór wypływ.mos.z/złączką do węża fi 15 szt 1 1 Materiały inne (Materiały) % 0, KNNR 4/116/8 (2) Dodatki za podejścia dopływowe, w rurociągach z tworzyw sztucznych, do zaworów czerpalnych, baterii, płuczek, Fi_zew. 20 mm, o połączeniu metalowym 3 szt Robotnicy r-g 0,68 0,68 Kształtka WAVIN BORplus, Fi 20 mm szt 1 1 Kształtka WAVIN BORplus gwintowana Fi 20x1/2" szt 1 1 Przyłącza elastyczne do armatury szt KNNR 4/132/1 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 15 mm 2 szt Robotnicy r-g 0,28 0,28 Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 15 mm szt 1 1 Kształtka WAVIN BORplus gwintowana Fi 20x1/2" szt 2 2

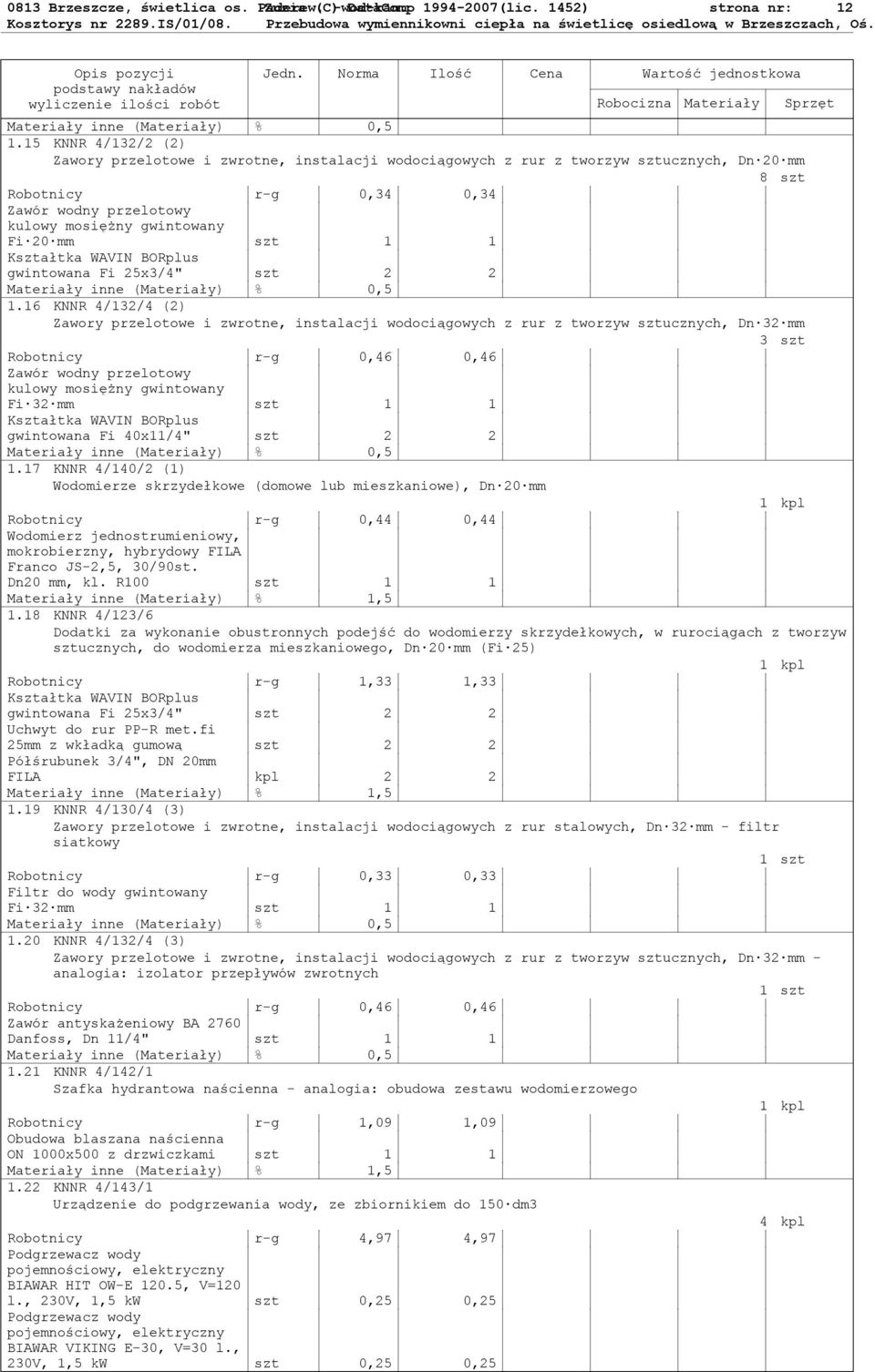

12 DataComp (lic. 1452) strona nr: 12 Materiały inne (Materiały) % 0, KNNR 4/132/2 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 20 mm 8 szt Robotnicy r-g 0,34 0,34 Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 20 mm szt 1 1 Kształtka WAVIN BORplus gwintowana Fi 25x3/4" szt 2 2 Materiały inne (Materiały) % 0, KNNR 4/132/4 (2) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 32 mm 3 szt Robotnicy r-g 0,46 0,46 Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 32 mm szt 1 1 Kształtka WAVIN BORplus gwintowana Fi 40x11/4" szt 2 2 Materiały inne (Materiały) % 0, KNNR 4/140/2 (1) Wodomierze skrzydełkowe (domowe lub mieszkaniowe), Dn 20 mm 1 kpl Robotnicy r-g 0,44 0,44 Wodomierz jednostrumieniowy, mokrobierzny, hybrydowy FILA Franco JS-2,5, 30/90st. Dn20 mm, kl. R100 szt KNNR 4/123/6 Dodatki za wykonanie obustronnych podejść do wodomierzy skrzydełkowych, w rurociągach z tworzyw sztucznych, do wodomierza mieszkaniowego, Dn 20 mm (Fi 25) 1 kpl Robotnicy r-g 1,33 1,33 Kształtka WAVIN BORplus gwintowana Fi 25x3/4" szt 2 2 Uchwyt do rur PP-R met.fi 25mm z wkładką gumową szt 2 2 Półśrubunek 3/4", DN 20mm FILA kpl KNNR 4/130/4 (3) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur stalowych, Dn 32 mm - filtr siatkowy 1 szt Robotnicy r-g 0,33 0,33 Filtr do wody gwintowany Fi 32 mm szt 1 1 Materiały inne (Materiały) % 0, KNNR 4/132/4 (3) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 32 mm - analogia: izolator przepływów zwrotnych 1 szt Robotnicy r-g 0,46 0,46 Zawór antyskażeniowy BA 2760 Danfoss, Dn 11/4" szt 1 1 Materiały inne (Materiały) % 0, KNNR 4/142/1 Szafka hydrantowa naścienna - analogia: obudowa zestawu wodomierzowego 1 kpl Robotnicy r-g 1,09 1,09 Obudowa blaszana naścienna ON 1000x500 z drzwiczkami szt KNNR 4/143/1 Urządzenie do podgrzewania wody, ze zbiornikiem do 150 dm3 4 kpl Robotnicy r-g 4,97 4,97 Podgrzewacz wody pojemnościowy, elektryczny BIAWAR HIT OW-E 120.5, V=120 l., 230V, 1,5 kw szt 0,25 0,25 Podgrzewacz wody pojemnościowy, elektryczny BIAWAR VIKING E-30, V=30 l., 230V, 1,5 kw szt 0,25 0,25

13 DataComp (lic. 1452) strona nr: 13 Podgrzewacz wody pojemnościowy, podumywalkowy, ciśnieniowy, elektryczny BIAWAR OW-E 10, V=10 l., 230V, 2,0 kw szt 0,5 0,5 Konstrukcja wsporcza 1,1-5,0 kg kg KNNR 4/134/6 Zawory bezpieczeństwa, sprężynowy, Dn 15 mm 4 szt Robotnicy r-g 0,24 0,24 Materiały inne (Robocizna) % 0, KNNR 4/116/1 (2) Dodatki za podejścia dopływowe, w rurociągach z tworzyw sztucznych, do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp. o połączeniu sztywnym, Fi_zew. 20 mm - do podgrzewaczy, woda zimna i ciepła 8 szt Robotnicy r-g 0,29 0,29 Kształtka WAVIN BORplus gwintowana Fi 20x1/2" szt 1 1 Uchwyt do rur PP-R met.fi 20mm z wkładką gumową szt KNNR 4/128/2 Płukanie instalacji wodociągowej, w budynkach niemieszkalnych 82,0 m Robotnicy r-g 0,0556 0, KNNR 4/127/1 (2) Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, próba zasadnicza (pulsacyjna) 2 próba Robotnicy r-g 6,66 6,66 Rura PP WAVIN "BORplus" PN 20, Fi 20x3,4mm m 2 2 Zawór wodny przelotowy prosty mosiężny M83 15 mm szt 0,2 0,2 Zawór zwrotny przelotowy c.o. M3003 mosiężny, Fi 15 mm szt 0,2 0,2 Kształtka WAVIN BORplus gwintowana Fi 20x1/2" szt KNNR 4/127/4 Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, dodatek za próbę w budynkach niemieszkalnych, rurociąg Fi do 63 mm 82,0 m Robotnicy r-g 0,0745 0, KNR 34/106/1 Izolacja rurociągów otulinami Thermacompact S-10 metodą wstępnego izolowania podczas montażu rurociągu, izolacja 4 mm (B), rurociąg Fi mm 28,0 m Izolarze grupa II r-g 0,0233 0,0233 Robotnicy grupa I r-g 0,0233 0,0233 Otulina Thermacompact S-10, grubość 4 mm, Fi 16mm m 0,6875 0,6875 Otulina Thermacompact S-10, grubość 4 mm, Fi 20mm m 0,275 0,275 Otulina Thermacompact S-10, grubość 4 mm, Fi 25mm m 0,1375 0,1375 Taśma Duet Tape (czerwona) 25 mm x 9 m m 0,0455 0,0455 Materiały inne (Materiały) % 3 Środek transportowy (1) m-g 0, , KNR 34/106/2 Izolacja rurociągów otulinami Thermacompact S-10 metodą wstępnego izolowania podczas montażu rurociągu, izolacja 4 mm (B), rurociąg Fi mm 10,0 m Izolarze grupa II r-g 0,0259 0,0259 Robotnicy grupa I r-g 0,0259 0,0259 Otulina Thermacompact S-10, grubość 4 mm, Fi 25mm m 0,66 0,66 Otulina Thermacompact S-10, grubość 4 mm, Fi 32mm m 0,44 0,44 Taśma Duet Tape (czerwona) 25 mm x 9 m m 0,0682 0,0682 Materiały inne (Materiały) % 3 Środek transportowy (1) m-g 0, ,00075

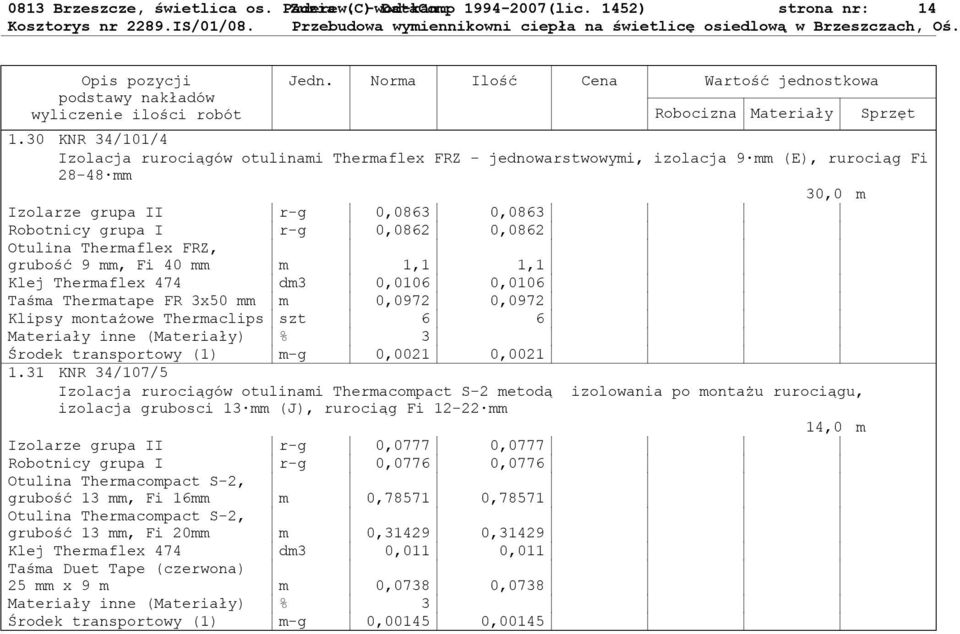

14 DataComp (lic. 1452) strona nr: KNR 34/101/4 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 9 mm (E), rurociąg Fi mm 30,0 m Izolarze grupa II r-g 0,0863 0,0863 Robotnicy grupa I r-g 0,0862 0,0862 Otulina Thermaflex FRZ, grubość 9 mm, Fi 40 mm m 1,1 1,1 Klej Thermaflex 474 dm3 0,0106 0,0106 Taśma Thermatape FR 3x50 mm m 0,0972 0,0972 Klipsy montażowe Thermaclips szt 6 6 Materiały inne (Materiały) % 3 Środek transportowy (1) m-g 0,0021 0, KNR 34/107/5 Izolacja rurociągów otulinami Thermacompact S-2 metodą izolowania po montażu rurociągu, izolacja grubosci 13 mm (J), rurociąg Fi mm 14,0 m Izolarze grupa II r-g 0,0777 0,0777 Robotnicy grupa I r-g 0,0776 0,0776 Otulina Thermacompact S-2, grubość 13 mm, Fi 16mm m 0, ,78571 Otulina Thermacompact S-2, grubość 13 mm, Fi 20mm m 0, ,31429 Klej Thermaflex 474 dm3 0,011 0,011 Taśma Duet Tape (czerwona) 25 mm x 9 m m 0,0738 0,0738 Materiały inne (Materiały) % 3 Środek transportowy (1) m-g 0, ,00145

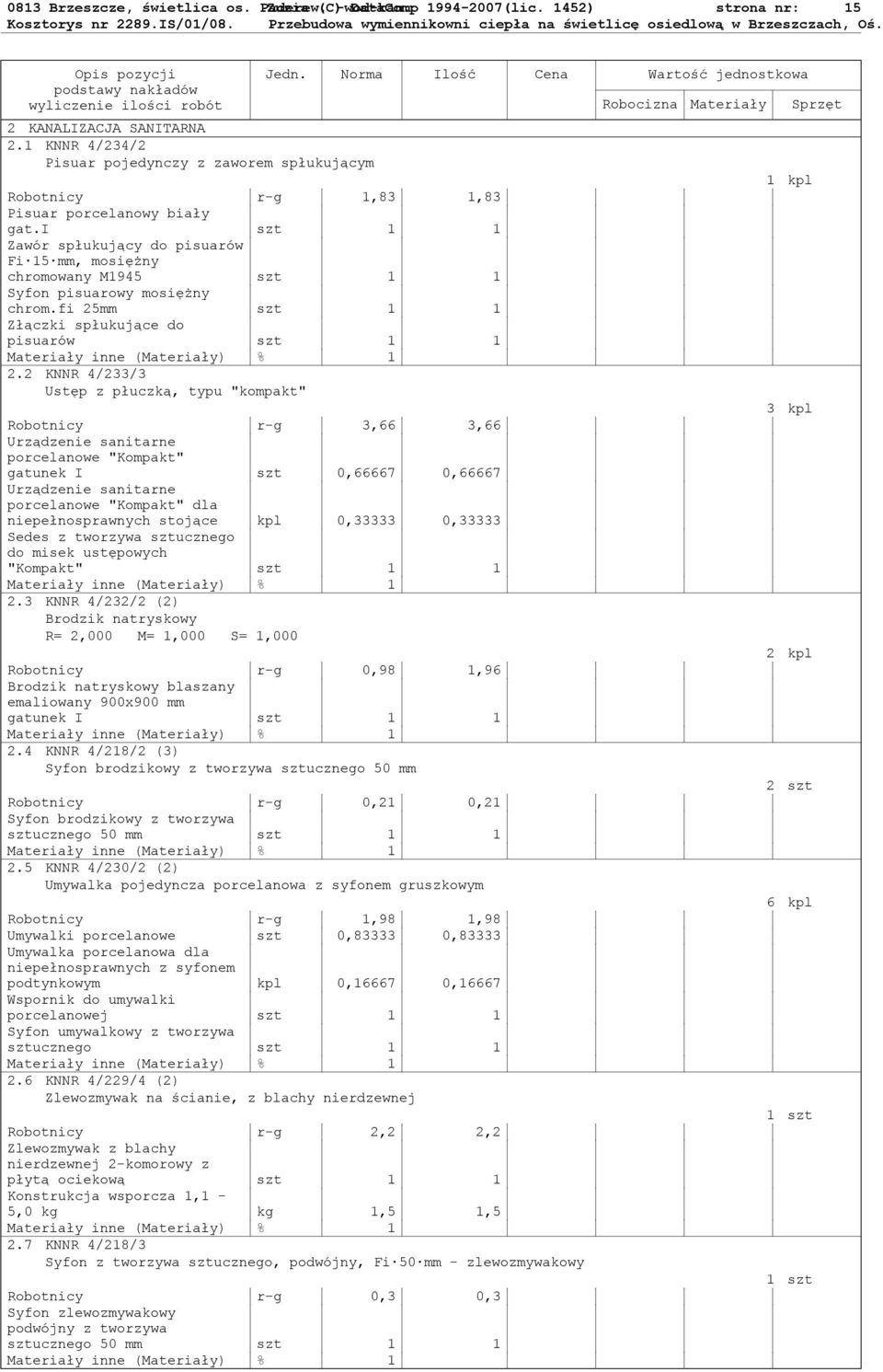

15 DataComp (lic. 1452) strona nr: 15 2 KANALIZACJA SANITARNA 2.1 KNNR 4/234/2 Pisuar pojedynczy z zaworem spłukującym Robotnicy r-g 1,83 1,83 Pisuar porcelanowy biały gat.i szt 1 1 Zawór spłukujący do pisuarów Fi 15 mm, mosiężny chromowany M1945 szt 1 1 Syfon pisuarowy mosiężny chrom.fi 25mm szt 1 1 Złączki spłukujące do pisuarów szt 1 1 Materiały inne (Materiały) % KNNR 4/233/3 Ustęp z płuczką, typu "kompakt" Robotnicy r-g 3,66 3,66 Urządzenie sanitarne porcelanowe "Kompakt" gatunek I szt 0, ,66667 Urządzenie sanitarne porcelanowe "Kompakt" dla niepełnosprawnych stojące kpl 0, ,33333 Sedes z tworzywa sztucznego do misek ustępowych "Kompakt" szt 1 1 Materiały inne (Materiały) % KNNR 4/232/2 (2) Brodzik natryskowy R= 2,000 M= 1,000 S= 1,000 Robotnicy r-g 0,98 1,96 Brodzik natryskowy blaszany emaliowany 900x900 mm gatunek I szt 1 1 Materiały inne (Materiały) % KNNR 4/218/2 (3) Syfon brodzikowy z tworzywa sztucznego 50 mm Robotnicy r-g 0,21 0,21 Syfon brodzikowy z tworzywa sztucznego 50 mm szt 1 1 Materiały inne (Materiały) % KNNR 4/230/2 (2) Umywalka pojedyncza porcelanowa z syfonem gruszkowym Robotnicy r-g 1,98 1,98 Umywalki porcelanowe szt 0, ,83333 Umywalka porcelanowa dla niepełnosprawnych z syfonem podtynkowym kpl 0, ,16667 Wspornik do umywalki porcelanowej szt 1 1 Syfon umywalkowy z tworzywa sztucznego szt 1 1 Materiały inne (Materiały) % KNNR 4/229/4 (2) Zlewozmywak na ścianie, z blachy nierdzewnej Robotnicy r-g 2,2 2,2 Zlewozmywak z blachy nierdzewnej 2-komorowy z płytą ociekową szt 1 1 Konstrukcja wsporcza 1,1-5,0 kg kg 1,5 1,5 Materiały inne (Materiały) % KNNR 4/218/3 Syfon z tworzywa sztucznego, podwójny, Fi 50 mm - zlewozmywakowy Robotnicy r-g 0,3 0,3 Syfon zlewozmywakowy podwójny z tworzywa sztucznego 50 mm szt 1 1 Materiały inne (Materiały) % 1 1 kpl 3 kpl 2 kpl 2 szt 6 kpl 1 szt 1 szt

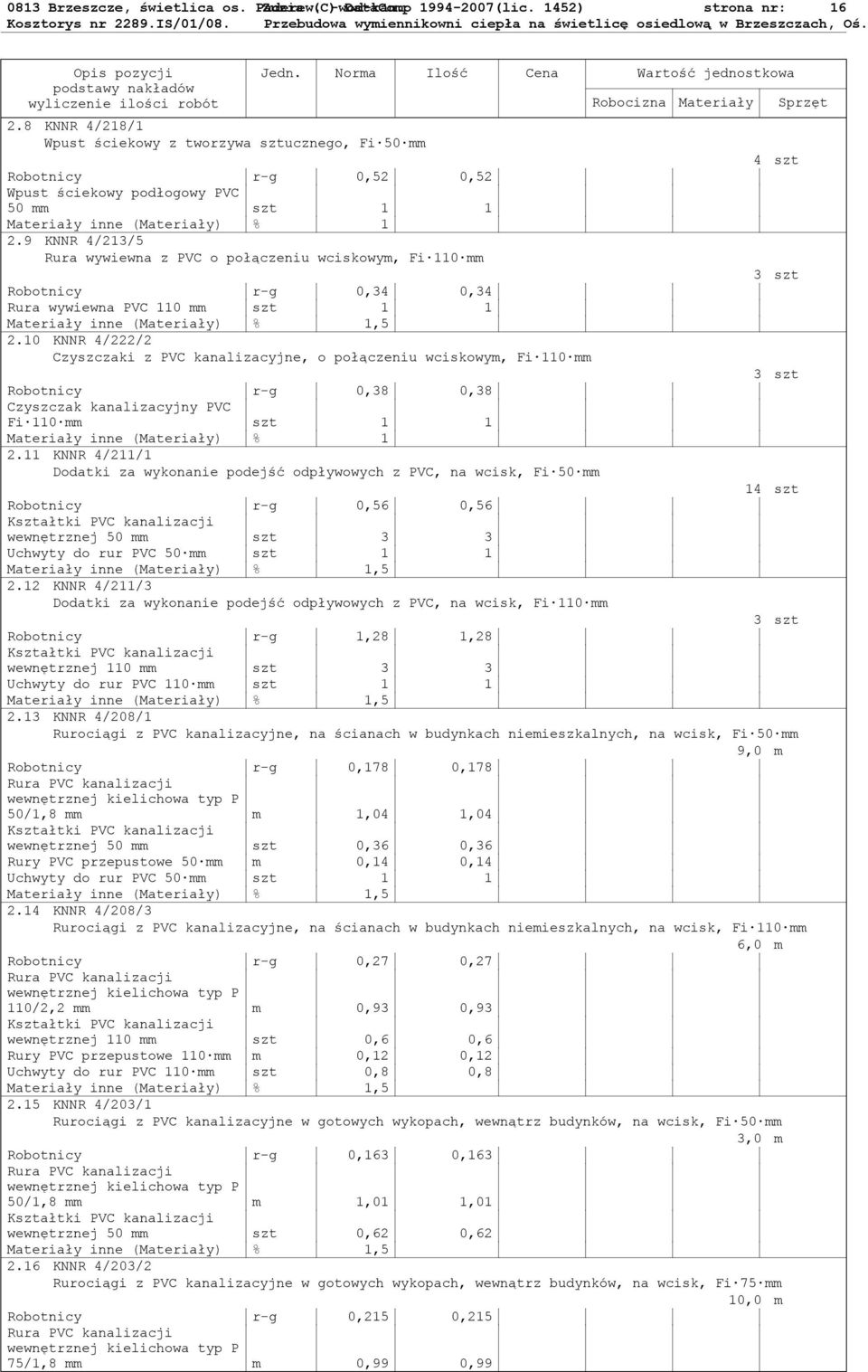

16 DataComp (lic. 1452) strona nr: KNNR 4/218/1 Wpust ściekowy z tworzywa sztucznego, Fi 50 mm Robotnicy r-g 0,52 0,52 Wpust ściekowy podłogowy PVC 50 mm szt 1 1 Materiały inne (Materiały) % KNNR 4/213/5 Rura wywiewna z PVC o połączeniu wciskowym, Fi 110 mm Robotnicy r-g 0,34 0,34 Rura wywiewna PVC 110 mm szt KNNR 4/222/2 Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 110 mm Robotnicy r-g 0,38 0,38 Czyszczak kanalizacyjny PVC Fi 110 mm szt 1 1 Materiały inne (Materiały) % KNNR 4/211/1 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 50 mm 4 szt 3 szt 3 szt 14 szt Robotnicy r-g 0,56 0,56 Kształtki PVC kanalizacji wewnętrznej 50 mm szt 3 3 Uchwyty do rur PVC 50 mm szt KNNR 4/211/3 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 110 mm 3 szt Robotnicy r-g 1,28 1,28 Kształtki PVC kanalizacji wewnętrznej 110 mm szt 3 3 Uchwyty do rur PVC 110 mm szt KNNR 4/208/1 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 50 mm 9,0 m Robotnicy r-g 0,178 0,178 Rura PVC kanalizacji wewnętrznej kielichowa typ P 50/1,8 mm m 1,04 1,04 Kształtki PVC kanalizacji wewnętrznej 50 mm szt 0,36 0,36 Rury PVC przepustowe 50 mm m 0,14 0,14 Uchwyty do rur PVC 50 mm szt KNNR 4/208/3 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 110 mm 6,0 m Robotnicy r-g 0,27 0,27 Rura PVC kanalizacji wewnętrznej kielichowa typ P 110/2,2 mm m 0,93 0,93 Kształtki PVC kanalizacji wewnętrznej 110 mm szt 0,6 0,6 Rury PVC przepustowe 110 mm m 0,12 0,12 Uchwyty do rur PVC 110 mm szt 0,8 0, KNNR 4/203/1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 50 mm 3,0 m Robotnicy r-g 0,163 0,163 Rura PVC kanalizacji wewnętrznej kielichowa typ P 50/1,8 mm m 1,01 1,01 Kształtki PVC kanalizacji wewnętrznej 50 mm szt 0,62 0, KNNR 4/203/2 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 75 mm 10,0 m Robotnicy r-g 0,215 0,215 Rura PVC kanalizacji wewnętrznej kielichowa typ P 75/1,8 mm m 0,99 0,99

17 DataComp (lic. 1452) strona nr: 17 Kształtki PVC kanalizacji wewnętrznej 75 mm szt 0,54 0, KNNR 4/203/3 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 110 mm 8,0 m Robotnicy r-g 0,257 0,257 Rura PVC kanalizacji wewnętrznej kielichowa typ P 110/2,2 mm m 0,96 0,96 Kształtki PVC kanalizacji wewnętrznej 110 mm szt 0,52 0, KNNR 4/203/4 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 160 mm 13,0 m Robotnicy r-g 0,322 0,322 Rura PVC kanalizacji wewnętrznej kielichowa typ P 160/4,0 mm m 0,93 0,93 Kształtki PVC kanalizacji wewnętrznej 160 mm szt 0,45 0,45

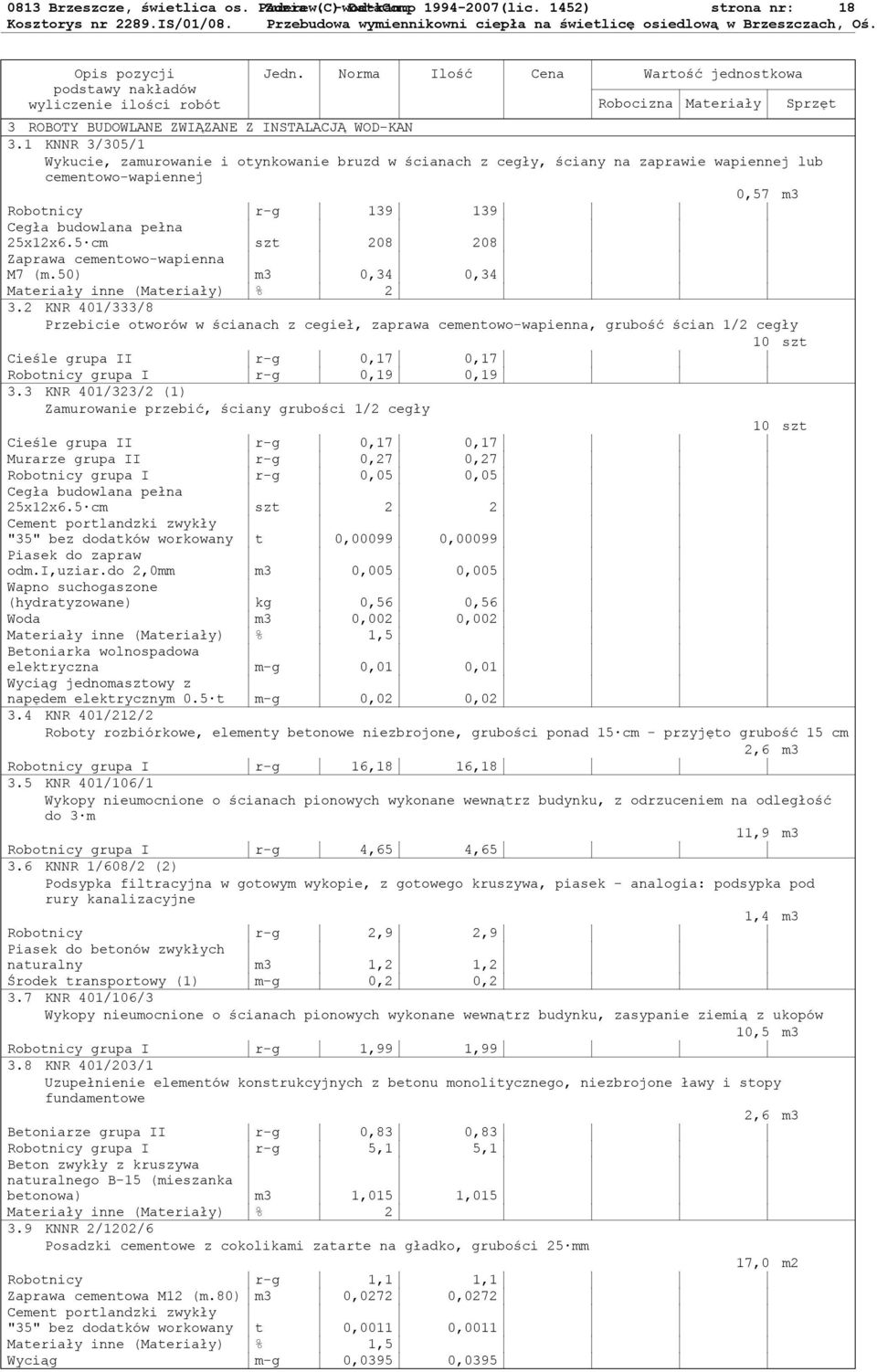

18 DataComp (lic. 1452) strona nr: 18 3 ROBOTY BUDOWLANE ZWIĄZANE Z INSTALACJĄ WOD-KAN 3.1 KNNR 3/305/1 Wykucie, zamurowanie i otynkowanie bruzd w ścianach z cegły, ściany na zaprawie wapiennej lub cementowo-wapiennej 0,57 m3 Robotnicy r-g Cegła budowlana pełna 25x12x6.5 cm szt Zaprawa cementowo-wapienna M7 (m.50) m3 0,34 0,34 Materiały inne (Materiały) % KNR 401/333/8 Przebicie otworów w ścianach z cegieł, zaprawa cementowo-wapienna, grubość ścian 1/2 cegły 10 szt Cieśle grupa II r-g 0,17 0,17 Robotnicy grupa I r-g 0,19 0, KNR 401/323/2 (1) Zamurowanie przebić, ściany grubości 1/2 cegły 10 szt Cieśle grupa II r-g 0,17 0,17 Murarze grupa II r-g 0,27 0,27 Robotnicy grupa I r-g 0,05 0,05 Cegła budowlana pełna 25x12x6.5 cm szt 2 2 Cement portlandzki zwykły "35" bez dodatków workowany t 0, ,00099 Piasek do zapraw odm.i,uziar.do 2,0mm m3 0,005 0,005 Wapno suchogaszone (hydratyzowane) kg 0,56 0,56 Woda m3 0,002 0,002 Betoniarka wolnospadowa elektryczna m-g 0,01 0,01 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,02 0, KNR 401/212/2 Roboty rozbiórkowe, elementy betonowe niezbrojone, grubości ponad 15 cm - przyjęto grubość 15 cm 2,6 m3 Robotnicy grupa I r-g 16,18 16, KNR 401/106/1 Wykopy nieumocnione o ścianach pionowych wykonane wewnątrz budynku, z odrzuceniem na odległość do 3 m 11,9 m3 Robotnicy grupa I r-g 4,65 4, KNNR 1/608/2 (2) Podsypka filtracyjna w gotowym wykopie, z gotowego kruszywa, piasek - analogia: podsypka pod rury kanalizacyjne 1,4 m3 Robotnicy r-g 2,9 2,9 Piasek do betonów zwykłych naturalny m3 1,2 1,2 Środek transportowy (1) m-g 0,2 0,2 3.7 KNR 401/106/3 Wykopy nieumocnione o ścianach pionowych wykonane wewnątrz budynku, zasypanie ziemią z ukopów 10,5 m3 Robotnicy grupa I r-g 1,99 1, KNR 401/203/1 Uzupełnienie elementów konstrukcyjnych z betonu monolitycznego, niezbrojone ławy i stopy fundamentowe 2,6 m3 Betoniarze grupa II r-g 0,83 0,83 Robotnicy grupa I r-g 5,1 5,1 Beton zwykły z kruszywa naturalnego B-15 (mieszanka betonowa) m3 1,015 1,015 Materiały inne (Materiały) % KNNR 2/1202/6 Posadzki cementowe z cokolikami zatarte na gładko, grubości 25 mm 17,0 m2 Robotnicy r-g 1,1 1,1 Zaprawa cementowa M12 (m.80) m3 0,0272 0,0272 Cement portlandzki zwykły "35" bez dodatków workowany t 0,0011 0,0011 Wyciąg m-g 0,0395 0,0395

19 DataComp (lic. 1452) strona nr: KNR 401/108/11 Wywóz gruzu spryzmowanego samochodami samowyładowczymi do 1 km Robotnicy grupa I r-g 0,86 0,86 Samochód samowyładowczy do 5 t (1) m-g 0,5 0, KNR 401/108/12 Wywóz gruzu spryzmowanego samochodami samowyładowczymi na każdy następny 1 km Samochód samowyładowczy do 5 t (1) m-g 0,02 0,08 4,61 m3 4,61 m3 krotność 4,00

20 DataComp (lic. 1452) strona nr: 20 4 DEMONTAŻ ISTNIEJĄCEGO PRZYŁĄCZA WOD-KAN 4.1 KNNR 8/107/1 Demontaż rurociągu żeliwnego ciśnieniowego kielichowego (uszczelnienie folią aluminiową), w wykopie, Fi 80 mm 17,0 m Robotnicy r-g 0,24 0,24 Materiały inne (Robocizna) % KNNR 8/120/1 Demontaż zasuwy żeliwnej w wykopie, zasuwa kielichowa, Fi 80 mm 1 szt Robotnicy r-g 2,02 2,02 Materiały inne (Robocizna) % KNR 405/411/3 Demontaż studzienek ściekowych ulicznych, betonowych o średnicy 500 mm bez osadnikiem bez syfonu - analogia: skrzynka uliczna 1 kpl Robotnicy budowlani r-g 3,92 3,92 Samochód skrzyniowy do 5 t (1) m-g 0,83 0,83 Wciągarka ręczna 3-5 t m-g 1,3 1,3 4.4 KNNR 8/222/2 Demontaż rurociągu kanalizacyjnego, żeliwnego kanalizacyjnego, w wykopie, Fi 150 mm 1,5 m Robotnicy r-g 0,28 0,28 Materiały inne (Robocizna) % KNR 405/314/3 Demontaż rurociągu kamionkowego kielichowego uszczelnionego smołą z pakiem, rurociągi kamionkowe, Dn 300 mm 4,0 m Robotnicy budowlani r-g 0,853 0,853 Samochód skrzyniowy do 5 t (1) m-g 0,037 0,037 Wciągarka ręczna 3-5 t m-g 0,281 0,281

21 DataComp (lic. 1452) strona nr: 21 5 ODTWORZENIE PRZYŁĄCZA WOD-KAN 5.1 KNNR 4/1009/1 (1) Montaż rurociągów z rur polietylenowych (PE, PEHD), Fi 63 mm - Fi 50 mm 20,0 m Robotnicy r-g 0,224 0,224 Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 50 mm m 1,02 1,02 Samochód skrzyniowy t m-g 0,0142 0, KNNR 4/1011/1 (1) Połączenie rur polietylenowych, ciśnieniowych za pomocą kształtek elektrooporowych, kształtka PE, 63 mm - 50 mm 3 złącze Robotnicy r-g 0,48 0,48 Kształtki PE do zgrzewania elektrooporowego 50 mm szt 1 1 Zgrzewarka elektrooporowa rur PE m-g 0,24 0, KNNR 4/1209/1 Przeciąganie rurociągów prowadzonych w rurach ochronnych, Dn mm 15,0 m Robotnicy r-g 1,18 1,18 Rura stalowa ze szwem przewodowa czarna, 159,0/4,0 m 1,02 1,02 Płozy (ślizgi) do rur przewodowych w rurach ochronnych prod. INTEGRA typu 40B34 szt 0,8 0,8 Manszeta prod. INTEGRA typu N 50/150 mm szt 0, ,13333 Materiały inne (Materiały) % 3,5 Samochód skrzyniowy 5-10 t (1) m-g 0,08 0,08 Przyczepa dłużycowa do samochodu 10 t m-g 0,08 0,08 Wciągarka mechaniczna z napędem elektrycznym t m-g 0,31 0, KNNR 4/1110/1 (1) Zasuwy typu "E" kielichowe z obudową montowane na rurociągach PVC i PE, Fi 63 mm - Fi 50 mm 1 kpl Robotnicy r-g 2 2 Zasuwa klin.owal.żel.kiel.1,0mpa fi 50 mm szt 1 1 Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 50 mm m 0,5 0,5 Nasuwka PVC ciśnieniowa 50 mm szt 1 1 Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 50 mm szt 2 2 Skrzynka uliczna do zasuwy kat.857w(woda) szt 1 1 Samochód dostawczy do 0.9 t (1) m-g 0,25 0, KNNR 4/1308/2 Kanały z rur typu PVC łączone na wcisk, Fi 160 mm 1,0 m Robotnicy r-g 0,345 0,345 Rura PVC kanalizacji zewnętrznej kielichowa 160/4,7 mm m 1,02 1,02 Materiały inne (Materiały) % 2,5 Samochód skrzyniowy t m-g 0,0083 0, KNNR 4/1308/3 Kanały z rur typu PVC łączone na wcisk, Fi 200 mm 4,0 m Robotnicy r-g 0,5 0,5 Rura PVC kanalizacji zewnętrznej kielichowa 200/5,9 mm m 1,02 1,02 Materiały inne (Materiały) % 2,5 Samochód skrzyniowy t m-g 0,0104 0,0104

22 DataComp (lic. 1452) strona nr: 22 6 ROBOTY BUDOWLANE ZWIĄZANE Z ODTWORZENIEM PRZYŁĄCZY WOD-KAN 6.1 KNNR 6/802/4 Rozebranie nawierzchni, masy mineralno-bitumiczne grubość 4 cm, mechanicznie 17,0 m2 Robotnicy r-g 0,283 0,283 Sprężarka powietrzna przewoźna spalinowa 4-5 m3/min (1) m-g 0,089 0, KNNR 6/801/2 Rozebranie podbudowy, z kruszywa, grubość 15 cm, mechanicznie 17,0 m2 Robotnicy r-g 0,203 0,203 Spycharka gąsienicowa 74 kw (100 KM) (1) m-g 0,0079 0,0079 Zrywarka przyczepna m-g 0,0079 0, KNNR 3/101/5 Wykopy wąskoprzestrzenne nieumocnione o szerokości do 1.5 m, z zasypaniem wykopu ziemią z ukopu, głębokość do 1.5 m, w guncie kategorii IV suchym 20,4 m3 Robotnicy r-g 4,52 4, KNNR 1/608/2 (2) Podsypka filtracyjna w gotowym wykopie, z gotowego kruszywa, piasek 1,3 m3 Robotnicy r-g 2,9 2,9 Piasek zwykły m3 1,2 1,2 Środek transportowy (1) m-g 0,2 0,2 6.5 KNNR 6/113/1 Podbudowy z kruszyw łamanych, warstwa dolna, po zagęszczeniu 15 cm 17,0 m2 Robotnicy r-g 0,0266 0,0266 Tłuczeń kamienny do nawierzchni drogowych, łamany sortowany mm t 0,318 0,318 Materiały inne (Materiały) % 0,2 Równiarka samojezdna 74 kw (100 KM) (1) m-g 0,0027 0,0027 Walec statyczny samojezdny 4-6 t (1) m-g 0,0387 0, KNNR 6/309/2 (1) Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna), mieszanka asfaltowa, grubość po zagęszczeniu 4 cm, masa grysowa, samochód do 5 t 17,0 m2 Robotnicy r-g 0,0399 0,0399 Masa mineralno-asfaltowa grysowa do warstwy ścieralnej t 0,102 0,102 Materiały inne (Materiały) % 0,2 Rozkładarka mas bitumicznych 3.5m (2) m-g 0,0075 0,0075 Samochód samowyładowczy do 5 t (1) m-g 0,025 0,025 Walec statyczny samojezdny 4-6 t (1) m-g 0,0075 0, KNNR 6/802/6 Rozebranie nawierzchni, nawierzchnia z betonu grubość 15 cm, mechanicznie 1,5 m2 Robotnicy r-g 0,943 0,943 Sprężarka powietrzna przewoźna spalinowa 4-5 m3/min (1) m-g 0,296 0, KNNR 3/101/5 Wykopy wąskoprzestrzenne nieumocnione o szerokości do 1.5 m, z zasypaniem wykopu ziemią z ukopu, głębokość do 1.5 m, w guncie kategorii IV suchym 1,8 m3 Robotnicy r-g 4,52 4, KNNR 3/102/3 Wykopy wąskoprzestrzenne umocnione o szerokości do 1.5 m i głębokości do 3.0 m z zasypaniem i odeskowaniem wykopu, grunt suchy kategorii IV 11,4 m3 Robotnicy r-g 7,19 7,19 Bale iglaste obrzynane nasycone klasa III, grubości mm m3 0,006 0,006 Drewno iglaste okrągłe korowane, nasycone, na stemple m3 0,003 0,003 Materiały inne (Materiały) % 2

23 DataComp (lic. 1452) strona nr: KNNR 1/501/2 Ręczne plantowanie powierzchni gruntu rodzimego, kategoria gruntu IV Robotnicy r-g 0,12 0,12 6,0 m2

24 DataComp (lic. 1452) strona nr: 24 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Bale iglaste obrzynane nasycone klasa III, grubości mm m3 0, Bateria natryskowa mosiężna chromowana standardowa z natryskiem ręcznym, Fi 15 mm M szt 2 3. Bateria umywalkowa bezdotykowa stojąca z mieszaczem szt 1, Bateria umywalkowa i zlewozmywakowa stojąca mosiężna chromowana..... szt 5, Beton zwykły z kruszywa naturalnego B-15 (mieszanka betonowa) m3 2, Brodzik natryskowy blaszany emaliowany 900x900 mm gatunek I szt 2 7. Cegła budowlana pełna 25x12x6.5 cm szt 138,56 8. Cement portlandzki zwykły "35" bez dodatków workowany t 0, Czyszczak kanalizacyjny PVC Fi 110 mm szt Drewno iglaste okrągłe korowane, nasycone, na stemple m3 0, Filtr do wody gwintowany Fi 32 mm szt Klej Thermaflex dm3 0, Klipsy montażowe Thermaclips szt Konstrukcja wsporcza 1,1-5,0 kg kg 29,5 15. Kształtka WAVIN BORplus, Fi 16 mm szt 14,5 16. Kształtka WAVIN BORplus, Fi 20 mm szt 12, Kształtka WAVIN BORplus, Fi 25 mm szt 3, Kształtka WAVIN BORplus, Fi 32 mm szt 2, Kształtka WAVIN BORplus, Fi 40 mm szt 14,1 20. Kształtka WAVIN BORplus gwintowana Fi 20x1/2" szt Kształtka WAVIN BORplus gwintowana Fi 25x3/4" szt Kształtka WAVIN BORplus gwintowana Fi 40x11/4" szt Kształtki PE do zgrzewania elektrooporowego 50 mm szt Kształtki PVC kanalizacji wewnętrznej 50 mm szt 47,1 25. Kształtki PVC kanalizacji wewnętrznej 75 mm szt 5,4 26. Kształtki PVC kanalizacji wewnętrznej 110 mm szt 16, Kształtki PVC kanalizacji wewnętrznej 160 mm szt 5, Manszeta prod. INTEGRA typu N 50/150 mm szt 1, Masa mineralno-asfaltowa grysowa do warstwy ścieralnej t 1, Nasuwka PVC ciśnieniowa 50 mm szt Obudowa blaszana naścienna ON 1000x500 z drzwiczkami szt Otulina Thermacompact S-2, grubość 13 mm, Fi 16mm m 10, Otulina Thermacompact S-2, grubość 13 mm, Fi 20mm m 4, Otulina Thermacompact S-10, grubość 4 mm, Fi 16mm m 19, Otulina Thermacompact S-10, grubość 4 mm, Fi 20mm m 7,7 36. Otulina Thermacompact S-10, grubość 4 mm, Fi 25mm m 10, Otulina Thermacompact S-10, grubość 4 mm, Fi 32mm m 4,4 38. Otulina Thermaflex FRZ, grubość 9 mm, Fi 40 mm m Piasek do betonów zwykłych naturalny m3 1, Piasek do zapraw odm.i,uziar.do 2,0mm m3 0, Piasek zwykły m3 1, Pisuar porcelanowy biały gat.i szt Płozy (ślizgi) do rur przewodowych w rurach ochronnych prod. INTEGRA typu 40B szt Podgrzewacz wody pojemnościowy, elektryczny BIAWAR HIT OW-E 120.5, V=120 l., 230V, 1,5 kw szt Podgrzewacz wody pojemnościowy, elektryczny BIAWAR VIKING E-30, V=30 l., 230V, 1,5 kw szt Podgrzewacz wody pojemnościowy, podumywalkowy, ciśnieniowy, elektryczny BIAWAR OW-E 10, V=10 l., 230V, 2,0 kw szt Półśrubunek 3/4", DN 20mm FILA kpl Przyłącza elastyczne do armatury szt Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 50 mm m 20,9 50. Rura PP WAVIN "BORplus" PN 20, Fi 16x2,7mm m 16,5 51. Rura PP WAVIN "BORplus" PN 20, Fi 20x3,4mm m 18,3 52. Rura PP WAVIN "BORplus" PN 20, Fi 25x4,2mm m 6, Rura PP WAVIN "BORplus" PN 20, Fi 32x5,4mm m 4, Rura PP WAVIN "BORplus" PN 20, Fi 40x6,7mm m 32,4 55. Rura PP WAVIN "BORplus" STABI PN 20, Fi 16x2,7mm m Rura PP WAVIN "BORplus" STABI PN 20, Fi 20x3,4mm m 4,4 57. Rura PVC kanalizacji wewnętrznej kielichowa typ P 50/1,8 mm m 12, Rura PVC kanalizacji wewnętrznej kielichowa typ P 75/1,8 mm m 9,9 59. Rura PVC kanalizacji wewnętrznej kielichowa typ P 110/2,2 mm m 13, Rura PVC kanalizacji wewnętrznej kielichowa typ P 160/4,0 mm m 12, Rura PVC kanalizacji zewnętrznej kielichowa 160/4,7 mm m 1, Rura PVC kanalizacji zewnętrznej kielichowa 200/5,9 mm m 4, Rura stalowa ze szwem przewodowa czarna, 159,0/4, m 15,3 64. Rura wywiewna PVC 110 mm szt Rury PVC przepustowe 50 mm m 1, Rury PVC przepustowe 110 mm m 0, Sedes z tworzywa sztucznego do misek ustępowych "Kompakt" szt Skrzynka uliczna do zasuwy kat.857w(woda) szt 1

25 DataComp (lic. 1452) strona nr: 25 Lp. Nazwa materiału Jedn. Ilość 69. Syfon brodzikowy z tworzywa sztucznego 50 mm szt Syfon pisuarowy mosiężny chrom.fi 25mm szt Syfon umywalkowy z tworzywa sztucznego szt Syfon zlewozmywakowy podwójny z tworzywa sztucznego 50 mm szt Taśma Duet Tape (czerwona) 25 mm x 9 m m 2, Taśma Thermatape FR 3x50 mm m 2, Tłuczeń kamienny do nawierzchni drogowych, łamany sortowany mm... t 5, Uchwyt do rur PP-R met.fi 16mm z wkładką gumową szt 35, Uchwyt do rur PP-R met.fi 20mm z wkładką gumową szt 32, Uchwyt do rur PP-R met.fi 25mm z wkładką gumową szt 9,5 79. Uchwyt do rur PP-R met.fi 32mm z wkładką gumową szt 4, Uchwyt do rur PP-R met.fi 40mm z wkładką gumową szt Uchwyt do rur PP-R met.z wkład.gum fi 20mm szt Uchwyty do rur PVC 50 mm szt Uchwyty do rur PVC 110 mm szt 7,8 84. Umywalka porcelanowa dla niepełnosprawnych z syfonem podtynkowym..... kpl 1, Umywalki porcelanowe szt 4, Urządzenie sanitarne porcelanowe "Kompakt" dla niepełnosprawnych stojące. kpl 0, Urządzenie sanitarne porcelanowe "Kompakt" gatunek I szt 2, Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 50 mm szt Wapno suchogaszone (hydratyzowane) kg 5,6 90. Woda m3 0, Wodomierz jednostrumieniowy, mokrobierzny, hybrydowy FILA Franco JS-2,5, 30/90st. Dn20 mm, kl. R szt Wpust ściekowy podłogowy PVC 50 mm szt Wspornik do umywalki porcelanowej szt Zaprawa cementowa M12 (m.80) m3 0, Zaprawa cementowo-wapienna M7 (m.50) m3 0, Zasuwa klin.owal.żel.kiel.1,0mpa fi 50 mm szt Zawór antyskażeniowy BA 2760 Danfoss, Dn 11/4" szt Zawór spłukujący do pisuarów Fi 15 mm, mosiężny chromowany M szt Zawór wodny czerpalny kulowy ze złączką do węża mosiężny, Fi 15mm.... szt Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 15 mm szt Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 20 mm szt Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 32 mm szt Zawór wodny przelotowy prosty mosiężny M83 15 mm szt 0, Zawór wypływ.mos.z/złączką do węża fi szt Zawór zwrotny przelotowy c.o. M3003 mosiężny, Fi 15 mm szt 0, Zlewozmywak z blachy nierdzewnej 2-komorowy z płytą ociekową szt Złączki spłukujące do pisuarów szt 1

26 DataComp (lic. 1452) strona nr: 26 Tabela elementów scalonych Nazwa elementu 1 INSTALACJA WODY ZIMNEJ I CIEPŁEJ 2 KANALIZACJA SANITARNA 3 ROBOTY BUDOWLANE ZWIĄZANE Z INSTALACJĄ WOD-KAN 4 DEMONTAŻ ISTNIEJĄCEGO PRZYŁĄCZA WOD-KAN 5 ODTWORZENIE PRZYŁĄCZA WOD-KAN 6 ROBOTY BUDOWLANE ZWIĄZANE Z ODTWORZENIEM PRZYŁĄCZY WOD-KAN Wartość z narzutami % wartości kosztorys u
