VARIATION DANE TECHNICZNE. System FIBOX VARIATION seria Zgodność z normami: EN oraz EN

Wielkość: px

Rozpocząć pokaz od strony:

Download "VARIATION DANE TECHNICZNE. System FIBOX VARIATION seria 1000. Zgodność z normami: EN 60439-1 oraz EN 60439-4"

Kinga Jankowska
7 lat temu
Przeglądów:

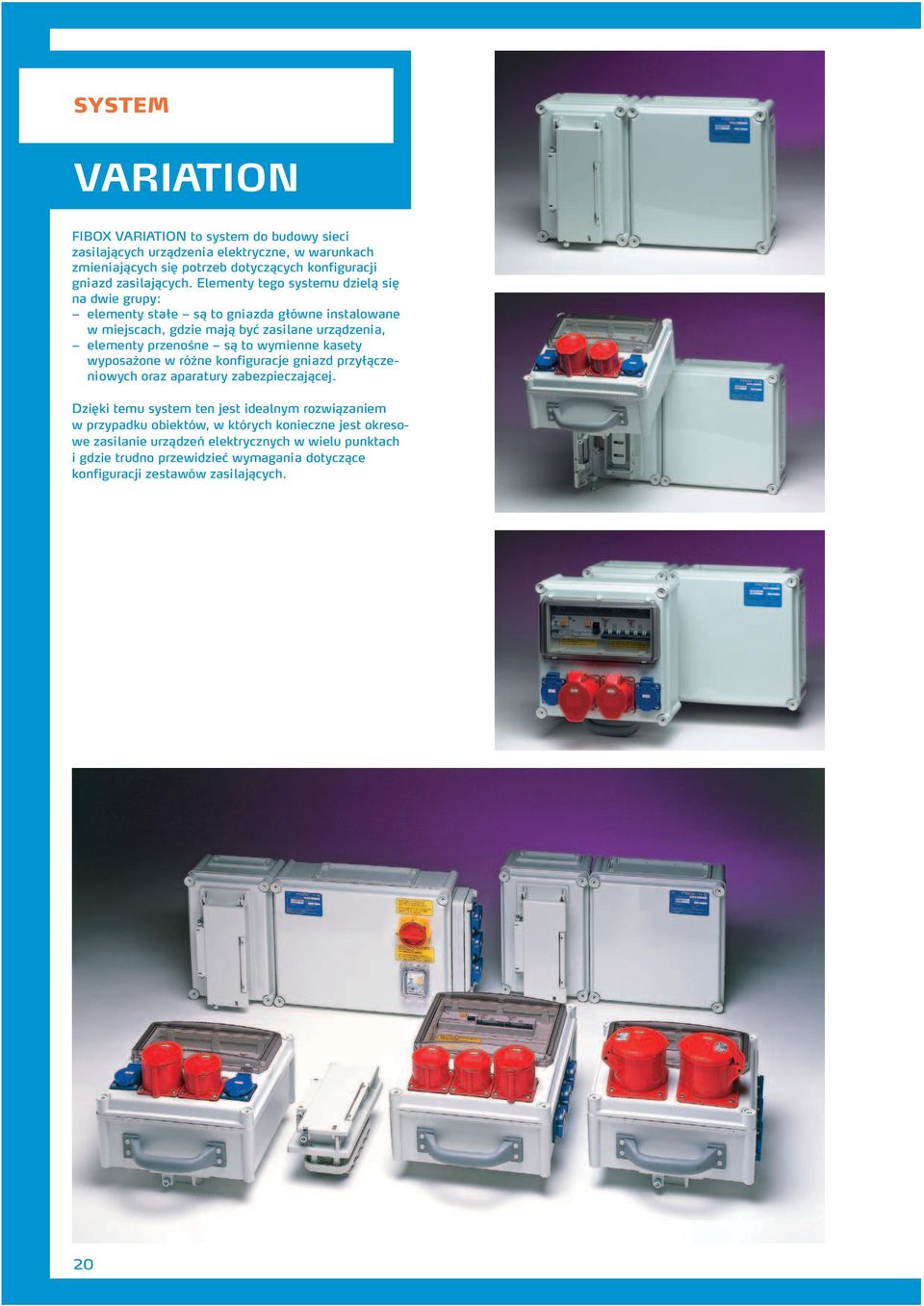

1 SYSTEM FIBOX to system do budowy sieci zasilających urządzenia elektryczne, w warunkach zmieniających się potrzeb dotyczących konfiguracji gniazd zasilających. Elementy tego systemu dzielą się na dwie grupy: elementy stałe są to gniazda główne instalowane w miejscach, gdzie mają być zasilane urządzenia, elementy przenośne są to wymienne kasety wyposażone w różne konfiguracje gniazd przyłączeniowych oraz aparatury zabezpieczającej. Dzięki temu system ten jest idealnym rozwiązaniem w przypadku obiektów, w których konieczne jest okresowe zasilanie urządzeń elektrycznych w wielu punktach i gdzie trudno przewidzieć wymagania dotyczące konfiguracji zestawów zasilających. 20

to wymienne kasety wyposażone w różne konfiguracje gniazd przyłączeniowych oraz aparatury zabezpieczającej.

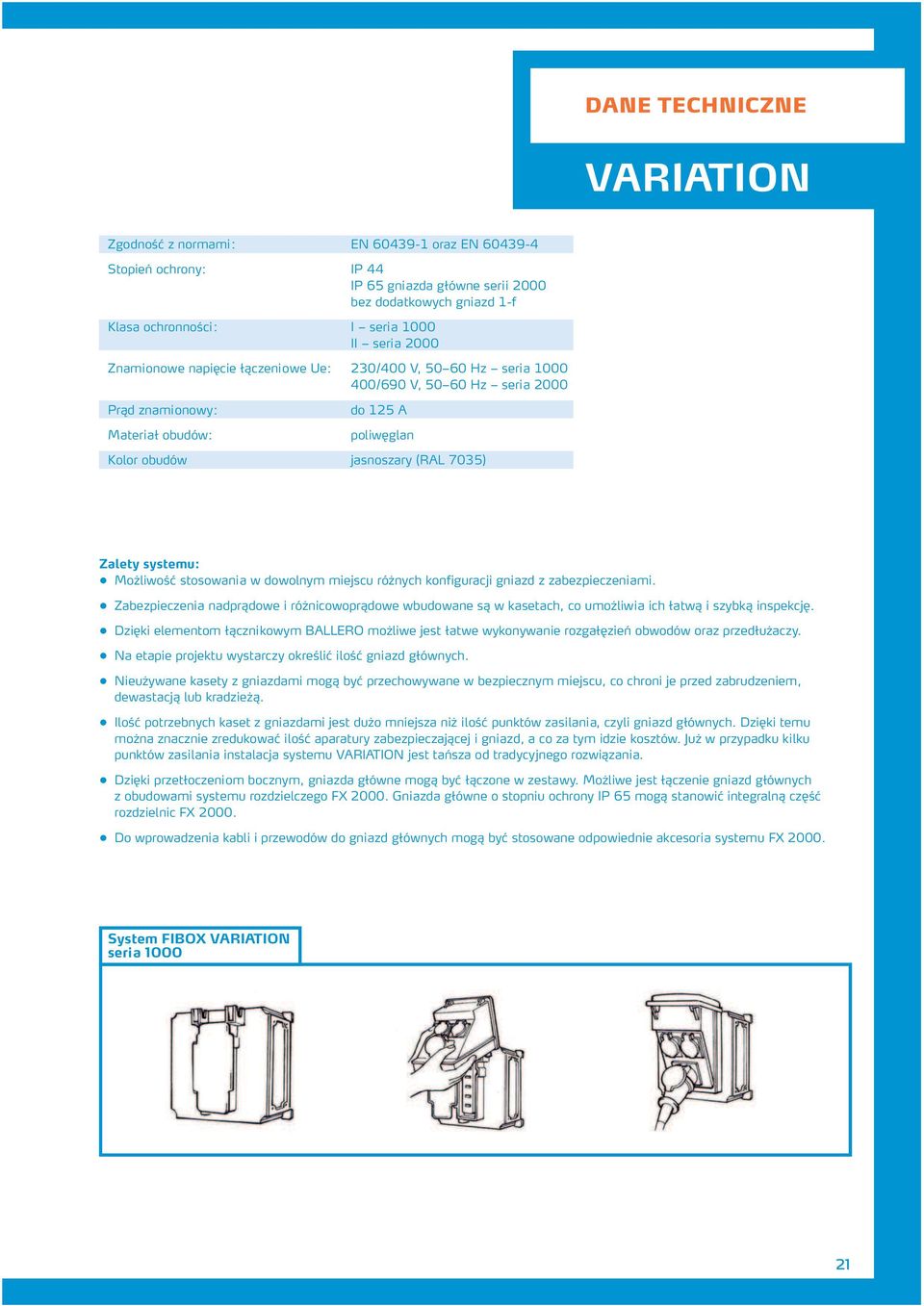

2 DANE TECHNICZNE Zgodność z normami: EN oraz EN Stopień ochrony: IP 44 IP 65 gniazda główne serii 2000 bez dodatkowych gniazd 1-f Klasa ochronności: I seria 1000 II seria 2000 Znamionowe napięcie łączeniowe Ue: 230/400 V, Hz seria /690 V, Hz seria 2000 Prąd znamionowy: Materiał obudów: do 125 A poliwęglan Kolor obudów jasnoszary (RAL 7035) Zalety systemu:! Możliwość stosowania w dowolnym miejscu różnych konfiguracji gniazd z zabezpieczeniami.! Zabezpieczenia nadprądowe i różnicowoprądowe wbudowane są w kasetach, co umożliwia ich łatwą i szybką inspekcję.! Dzięki elementom łącznikowym BALLERO możliwe jest łatwe wykonywanie rozgałęzień obwodów oraz przedłużaczy.! Na etapie projektu wystarczy określić ilość gniazd głównych.! Nieużywane kasety z gniazdami mogą być przechowywane w bezpiecznym miejscu, co chroni je przed zabrudzeniem, dewastacją lub kradzieżą.! Ilość potrzebnych kaset z gniazdami jest dużo mniejsza niż ilość punktów zasilania, czyli gniazd głównych. Dzięki temu można znacznie zredukować ilość aparatury zabezpieczającej i gniazd, a co za tym idzie kosztów. Już w przypadku kilku punktów zasilania instalacja systemu jest tańsza od tradycyjnego rozwiązania.! Dzięki przetłoczeniom bocznym, gniazda główne mogą być łączone w zestawy. Możliwe jest łączenie gniazd głównych z obudowami systemu rozdzielczego FX Gniazda główne o stopniu ochrony IP 65 mogą stanowić integralną część rozdzielnic FX 2000.! Do wprowadzenia kabli i przewodów do gniazd głównych mogą być stosowane odpowiednie akcesoria systemu FX System FIBOX seria

systemu:! Możliwość stosowania w dowolnym miejscu różnych konfiguracji gniazd z zabezpieczeniami.

3 ELEMENTY SYSTEMU SERII 1000 Produkt Symbol Opis Schemat elektryczny/rysunek CAD Gniazda główne IP 44 FV 1000 kabla z końcówką kablową (max 35 mm 2 ). FV 1100 kabla z końcówką kablową (max 35 mm 2 ). 2-bieg. + PE, ze wspólnym zabezpieczeniem nadprądowym 16 A. FV 1200 kabla z końcówką kablową (max 70 mm 2 ). FV 1300 kabla z końcówką kablową (max 70 mm 2 ). 2-bieg. + PE, ze wspólnym zabezpieczeniem nadprądowym 16 A. FV 1400 kabla z końcówką kablową (max 35 mm 2 ). 2-bieg. + PE, ze wspólnymi zabezpieczeniami: nadprądowym 16 A i różnicowoprądowym FV 1500 kabla z końcówką kablową (max 70 mm 2 ). 2-bieg. + PE, ze wspólnymi zabezpieczeniami: nadprądowym 16 A i różnicowoprądowym Kasety IP 44 FVC 1001 V 5 x 16 A, 230 V, 2-bieg. + PE. i wspólnym In = 16 A FVC 1002 V 2 x 16 A, 230 V, 2-bieg. + PE. 2 x 16 A, 400 V, 5-bieg. i wspólnym In = 16 A 22

+ PE, ze wspólnym zabezpieczeniem nadprądowym 16 A. FV 1400 kabla z końcówką kablową (max 35 mm 2 ). 2-bieg.

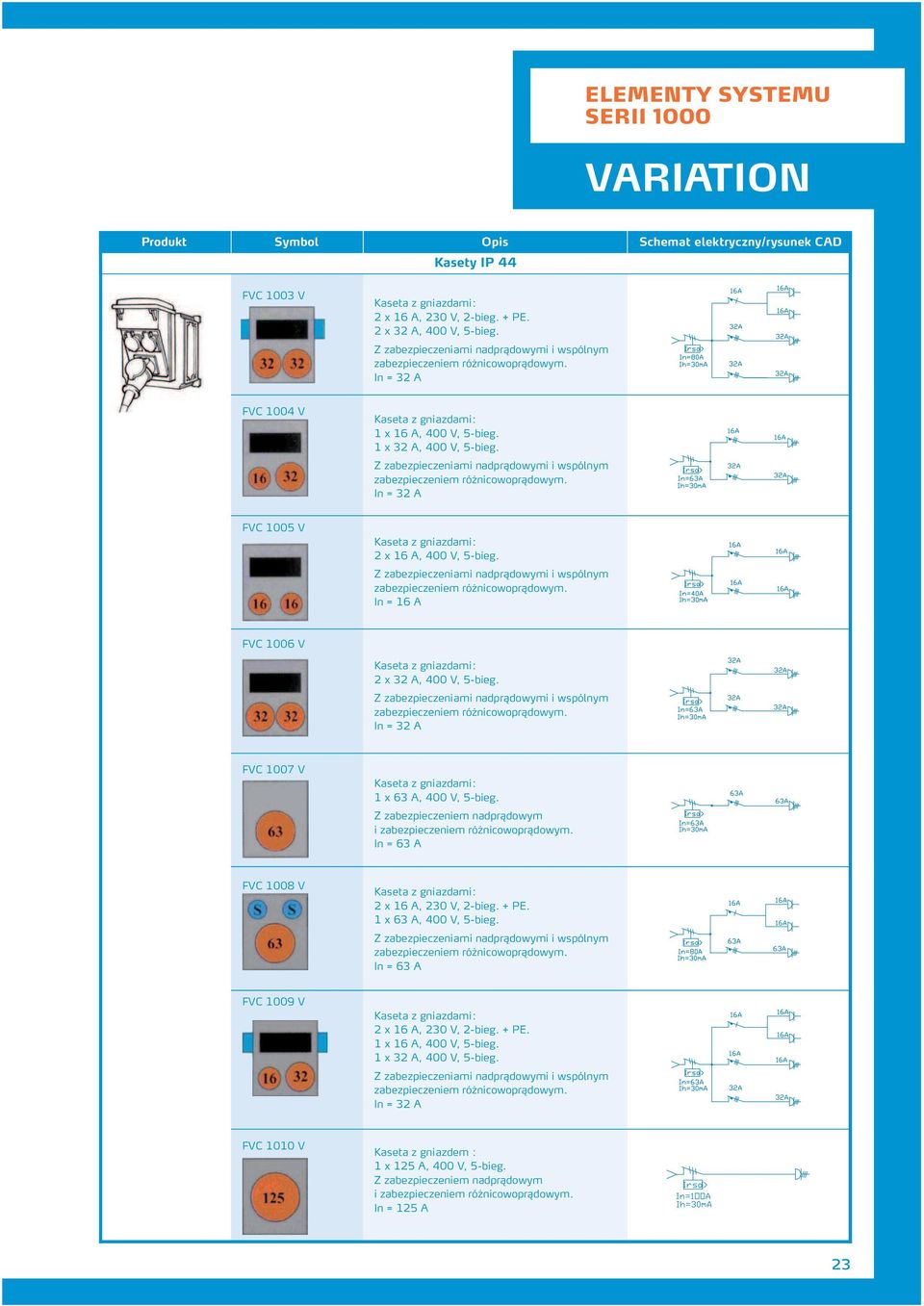

4 ELEMENTY SYSTEMU SERII 1000 Produkt Symbol Opis Schemat elektryczny/rysunek CAD Kasety IP 44 FVC 1003 V 2 x 16 A, 230 V, 2-bieg. + PE. 2 x 32 A, 400 V, 5-bieg. i wspólnym In = 32 A FVC 1004 V i wspólnym In = 32 A FVC 1005 V 2 x 16 A, 400 V, 5-bieg. i wspólnym In = 16 A FVC 1006 V 2 x 32 A, 400 V, 5-bieg. i wspólnym In = 32 A FVC 1007 V 1 x 63 A, 400 V, 5-bieg. Z zabezpieczeniem nadprądowym i FVC 1008 V 2 x 16 A, 230 V, 2-bieg. + PE. 1 x 63 A, 400 V, 5-bieg. i wspólnym FVC 1009 V 2 x 16 A, 230 V, 2-bieg. + PE. i wspólnym In = 32 A FVC 1010 V Kaseta z gniazdem : 1 x 125 A, 400 V, 5-bieg. Z zabezpieczeniem nadprądowym i In = 125 A 23

i wspólnym In = 32 A FVC 1007 V 1 x 63 A, 400 V, 5-bieg. Z zabezpieczeniem nadprądowym i FVC 1008 V 2 x 16 A, 230 V, 2-bieg. + PE. 1 x 63 A, 400 V, 5-bieg. i wspólnym FVC 1009 V 2 x 16 A, 230 V, 2-bieg.

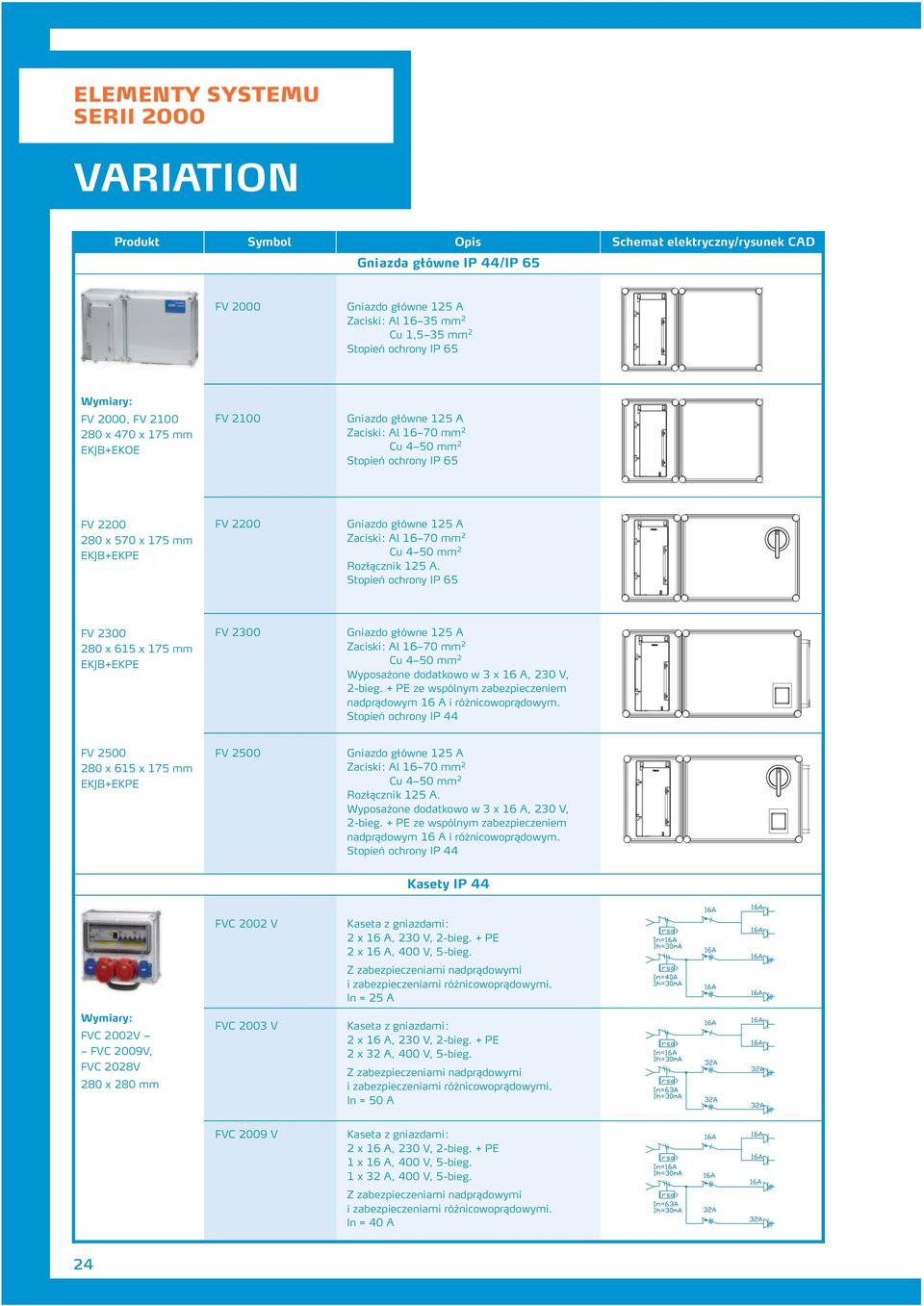

5 ELEMENTY SYSTEMU SERII 2000 Produkt Symbol Opis Schemat elektryczny/rysunek CAD Gniazda główne IP 44/IP 65 FV 2000 Zaciski: Al mm 2 Cu 1,5 35 mm 2 Stopień ochrony IP 65 Wymiary: FV 2000, FV x 470 x 175 mm EKJB+EKOE FV 2100 Zaciski: Al mm 2 Cu 4 50 mm 2 Stopień ochrony IP 65 FV x 570 x 175 mm EKJB+EKPE FV 2200 Zaciski: Al mm 2 Cu 4 50 mm 2 Rozłącznik 125 A. Stopień ochrony IP 65 FV x 615 x 175 mm EKJB+EKPE FV 2300 Zaciski: Al mm 2 Cu 4 50 mm 2 2-bieg. + PE ze wspólnym zabezpieczeniem nadprądowym 16 A i różnicowoprądowym. Stopień ochrony IP 44 FV x 615 x 175 mm EKJB+EKPE FV 2500 Zaciski: Al mm 2 Cu 4 50 mm 2 Rozłącznik 125 A. 2-bieg. + PE ze wspólnym zabezpieczeniem nadprądowym 16 A i różnicowoprądowym. Stopień ochrony IP 44 Kasety IP 44 Wymiary: FVC 2002V FVC 2009V, FVC 2028V 280 x 280 mm FVC 2002 V FVC 2003 V 2 x 16 A, 230 V, 2-bieg. + PE 2 x 16 A, 400 V, 5-bieg. In = 25 A 2 x 16 A, 230 V, 2-bieg. + PE 2 x 32 A, 400 V, 5-bieg. In = 50 A FVC 2009 V 2 x 16 A, 230 V, 2-bieg. + PE In = 40 A 24

Stopień ochrony IP 65 FV 2300 280 x 615 x 175 mm EKJB+EKPE FV 2300 Zaciski: Al 16 70 mm 2 Cu 4 50 mm 2 2-bieg. + PE ze wspólnym zabezpieczeniem nadprądowym 16 A i różnicowoprądowym.

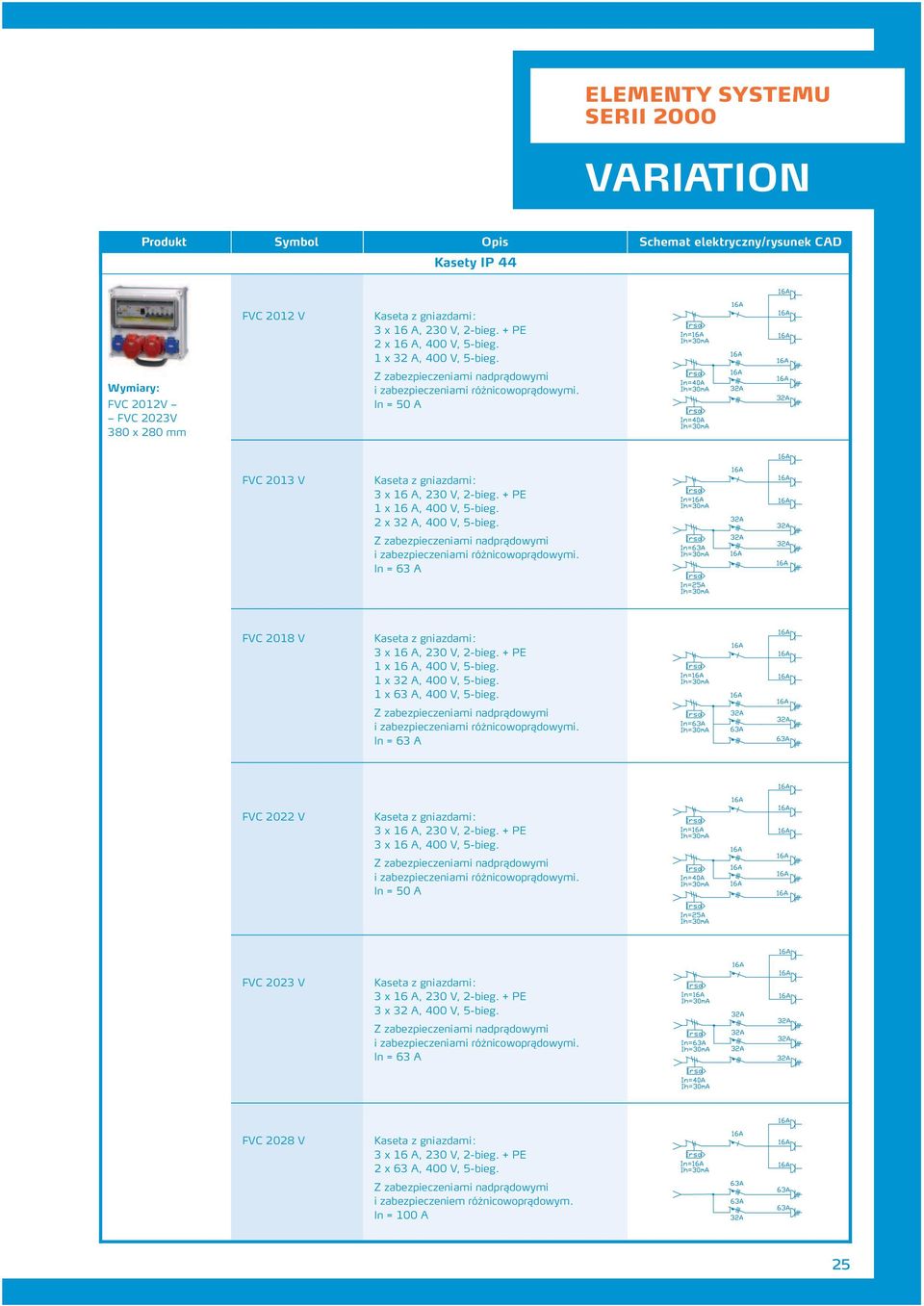

6 ELEMENTY SYSTEMU SERII 2000 Produkt Symbol Opis Schemat elektryczny/rysunek CAD Kasety IP 44 Wymiary: FVC 2012V FVC 2023V 380 x 280 mm FVC 2012 V 2 x 16 A, 400 V, 5-bieg. In = 50 A FVC 2013 V 2 x 32 A, 400 V, 5-bieg. FVC 2018 V 1 x 63 A, 400 V, 5-bieg. FVC 2022 V 3 x 16 A, 400 V, 5-bieg. In = 50 A FVC 2023 V 3 x 32 A, 400 V, 5-bieg. FVC 2028 V 2 x 63 A, 400 V, 5-bieg. i In = 100 A 25

In = 50 A FVC 2013 V 2 x 32 A, 400 V, 5-bieg. FVC 2018 V 1 x 63 A, 400 V, 5-bieg.

7 WPROWADZANIE KABLI DO GNIAZD GŁÓWNYCH Produkt Symbol Opis Kształtki kablowe Zawierają mostki łączeniowe i uszczelki kablowe EPA 2160 SET EPA 2260 SET Dla 1 kabla, dodatkowe przetłoczenia 2 x M20. Średnica kabla mm Dla 2 kabli, dodatkowe przetłoczenia 2 x M20,2 x M10. Średnica kabla mm Głowica kablowa MB 2260 Głowica kablowa zawiera podstawę, pokrywę, śruby do pokrywy, 1 zaślepkę, 1 odciążkę, klamrę zaciskową ze śrubami, uszczelkę kablową i złączkę do wprowadzenia 1 kabla. Średnica kabla mm. MB 2260 A Zestaw akcesoriów do wprowadzenia drugiego kabla. Zawiera uszczelkę kablową, odciążkę i klamrę zaciskową ze śrubami Pokrywy boczne Symbol Opis Pokrywy boczne pełne Zawierają mostki łączeniowe i uszczelkę Symbol Opis Pokrywy boczne membranowe, IP65 Zawierają mostki łączeniowe i uszczelkę MB SET wlk.2 FMC 3 SET wlk.2 2x x30-60 FMC 25 SET wlk.2 4x5-7+4x x Pokrywy boczne z przetłoczeniami gwintowanymi Zawierają mostki łączeniowe i uszczelkę FMC 35 SET +4x x20-26 wlk.2 2x5-7+6x6-10+8x x x x17-32 MB SET MB SET MB SET MB SET wlk.2 12xM20 wlk.2 5xM25=6xM20 uszczelka PUR wlk.2 2xM50+4xM20 uszczelka PUR wlk.2 2xM16+3xM20+2xM25+2xM32 uszczelka PUR Pokrywy boczne z przetłoczeniami Zawierają mostki łączeniowe i uszczelkę Średnica Symbol kabla Dławice kablowe standard metryczny Dławnice PA, szare RAL 7035 Zakres temp. 40 C +100 C Stopień ochrony IP 68 GPA M12-L 3 6,5 GPA M16-L 4 8 GPA M20-L 6 12 MB SET MB SET MB SET wlk.2 4xM12+4xM12/M20+ +4xM16/M25 wlk.2 8xM20+5xM25/M16 wlk.2 2xM32/M20+2xM40/M25 UWAGA! Symbol przeciwnakrętki powstaje poprzez zamianę w symbolu dławnicy litery L na B. np.: GPA M25-B GPA M25-L GPA M32-L GPA M40-L GPA M50-L GPA M63-L

Średnica kabla 28 60 mm Głowica kablowa MB 2260 Głowica kablowa zawiera podstawę, pokrywę, śruby do pokrywy, 1 zaślepkę, 1 odciążkę, klamrę zaciskową ze śrubami, uszczelkę kablową i złączkę do

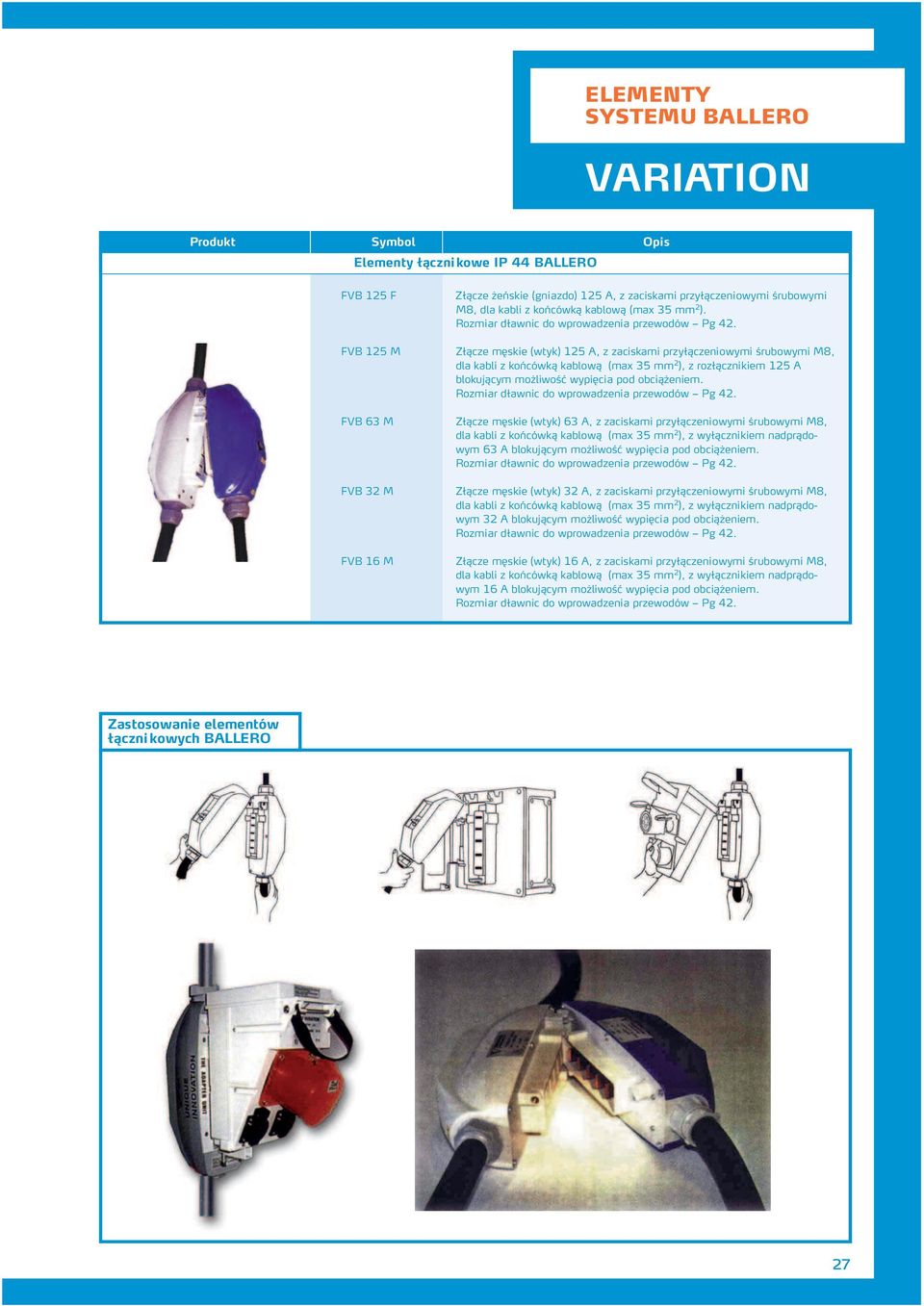

8 ELEMENTY SYSTEMU BALLERO Produkt Symbol Opis Elementy łącznikowe IP 44 BALLERO FVB 125 F Złącze żeńskie (gniazdo) 125 A, z zaciskami przyłączeniowymi śrubowymi M8, dla kabli z końcówką kablową (max 35 mm 2 ). FVB 125 M Złącze męskie (wtyk) 125 A, z zaciskami przyłączeniowymi śrubowymi M8, dla kabli z końcówką kablową (max 35 mm 2 ), z rozłącznikiem 125 A blokującym możliwość wypięcia pod obciążeniem. FVB 63 M Złącze męskie (wtyk) 63 A, z zaciskami przyłączeniowymi śrubowymi M8, dla kabli z końcówką kablową (max 35 mm 2 ), z wyłącznikiem nadprądowym 63 A blokującym możliwość wypięcia pod obciążeniem. FVB 32 M Złącze męskie (wtyk) 32 A, z zaciskami przyłączeniowymi śrubowymi M8, dla kabli z końcówką kablową (max 35 mm 2 ), z wyłącznikiem nadprądowym 32 A blokującym możliwość wypięcia pod obciążeniem. FVB 16 M Złącze męskie (wtyk) 16 A, z zaciskami przyłączeniowymi śrubowymi M8, dla kabli z końcówką kablową (max 35 mm 2 ), z wyłącznikiem nadprądowym 16 A blokującym możliwość wypięcia pod obciążeniem. Zastosowanie elementów łączni kowych BALLERO 27

FVB 125 M Złącze męskie (wtyk) 125 A, z zaciskami przyłączeniowymi śrubowymi M8, dla kabli z końcówką kablową (max 35 mm 2 ), z rozłącznikiem 125 A blokującym możliwość wypięcia pod obciążeniem.

9 RYSUNKI WYMIAROWE Seria 1000 Seria 2000 FV 2000 i FV 2100 FV 2200 FV 2300 FV 2500 Gniazdo FV 2000 i kaseta FVC 2028V Gniazdo FV 2200 i kaseta FVC 2022V 28
