1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. B65D 41/34 ( ) B29C 45/44 ( ) F16L 35/00 ( ) (54) Osłona końcówki korpusu złącza (43) Zgłoszenie ogłoszono: BUP 23/06 (73) Uprawniony z prawa ochronnego: MB-PNEUMATYKA Sp. z o.o., Sulechów, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 12/07 (72) Twórca(y) wzoru użytkowego: Andrzej Bieniaszewski, Sulechów, PL Henryk Boroch, Zielona Góra, PL PL Y1

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest osłona końcówki korpusu złącza służącego do przyłączania elastycznego przewodu rurowego, zwłaszcza pneumatycznego. Osłona ma na celu zabezpieczenie złącza przed demontażem przez niepowołane osoby. Ze zgłoszenia polskiego P znany jest łącznik zawierający korpus z współśrodkowymi elementami w postaci sprężystego pierścienia i przesuwnego zacisku obejmującego osadzoną jednym końcem w korpusie tuleję. Przesuwny zacisk wyposażony jest na końcach w dwa kołnierze: oporowy i zewnętrzny. Kołnierz oporowy współpracuje z co najmniej jednym sprężystym pierścieniem, natomiast wystający z korpusu zewnętrzny kołnierz objęty jest wraz z częścią korpusu łącznika kształtową osłoną. Osłona wyposażona jest na jednym z końców w obwodowy wypust obejmujący szczelnie przyłączany przewód, a na drugim końcu w montażowy kołnierz, którego wewnętrzny rowek ustalony na obwodowym występie korpusu. Opisana osłona końcówki korpusu zwiększa niezawodność połączenia przewodu pneumatycznego ze złączem. Złącze można rozebrać po uprzednim zdjęciu osłony z końcówki korpusu. W przypadku zastosowania złącza w pojeździe samochodowym czynność taka, zwłaszcza w okresie gwarancyjnym eksploatacji pojazdu, nie powinna być dokonywana przez niepowołane osoby. Dotychczas znane osłony końcówki korpusu nie pozwalają na stwierdzenie, czy użytkowane złącze było wcześniej rozbierane. Z polskiego wzoru użytkowego nr znana jest obejma zabezpieczająca do urządzeń pomiarowych, zwłaszcza liczników zużycia gazu lub wody. Obejma złożona jest z dwóch walcowych części, których jedne końce połączone są za pomocą elastycznego zawiasu a przeciwne końce tworzą dwa połączone wypusty. Każda z wymienionych części obejmy ma postać dwóch półpierścieni połączonych prostopadłą do nich płytką zabezpieczającą. Zewnętrzne krawędzie tych półpierścieni wystają poza płytki, a w wypustach obejmy ukształtowane są prowadnice drutowego zatrzasku plomby. Między płytkami zabezpieczającymi obejmy a prowadnicami wykonane są podłużne otwory. Połączenie płytek zabezpieczających obejmy z półpierścieniami i wypustami jest ażurowe, natomiast jeden z wypustów ma kołek, a drugi gniazdo do wprowadzenia tego kołka. Każda z płytek ma podłużne żebro, przy czym średnica okręgu utworzonego przez płytki jest równa zewnętrznej średnicy półpierścieni obejmy. Z opisu patentowego WO 94/07753 znane jest zamknięcie plastykowe z sygnalizacją próby otwarcia, z opaską pieczętującą zaopatrzoną w naprzemienne nacięcia. Pierścieniowa opaska pieczętująca połączona jest w sposób częściowo odłączalny z częścią boczną zamknięcia, przy czym opaska pieczętująca pozostaje połączona z zamknięciem po jej zdjęciu z pojemnika. Opaska pieczętująca ma obszar łamliwy, który zrywa się podczas zdejmowania zamknięcia, powodując pęknięcie i rozdzielenie opaski pieczętującej. Obszar łamliwy wyznaczony jest przez parę rozmieszczonych naprzemiennie obwodowe i w pionie nacięć. Z opisu patentowego EP znane jest nakładane zamknięcie ze sztucznego tworzywa zaskakujące sprężynowe z zabezpieczeniem gwarancyjnym. Zamknięcie to na wewnętrznej powierzchni ścianki kołpaka posiada środki ustalające, które zaskakują za zgrubienie na wylocie pojemnika. W celu wskazania pierwszego otwarcia zamknięcia, przy dolnym brzegu kołpaka zamykającego usytuowane są pionowo przebiegające strefy osłabione. Ścianka kołpaka przy pierwszym otwarciu zamknięcia rozrywa się w obszarze przynajmniej jednej ze stref osłabionych. Z opisu patentowego WO 02/16217 znana jest zakrętka zaopatrzona w środki blokujące promieniowe odkształcenie pierścienia zabezpieczającego. Zakrętka posiada łamliwe mostki łączące swobodną część końcową ścianki bocznej zakrętki z pierścieniem, przy czym między ścianką boczną a pierścieniem znajduje się przerwa. Zakrętka zawiera pierścieniowy występ na bocznej ścianie wystający osiowo do wnętrza pierścienia od swobodnej krawędzi.ścianki, prostopadle do przerwy i swobodnej części brzegowej pierścienia znajdującej się od strony ścianki bocznej. Występ stanowi ściankę blokującą pierścień w kierunku wnętrza tak, że podczas zakładania zakrętki na szyjkę pojemnika f) zapobiega nieumyślnemu wsunięciu pierścienia pod ściankę boczną. Z opisu patentowego EP znany jest korek dla pojemnika z gwintowaną szyjką i kryzą zaczepową. Korek zawiera górny element uszczelniający przeznaczony do nakręcania na gwintowanej szyjce pojemnika z kryzą zaczepową i element dolny, który jest utrzymywany z jednej strony przez kryzę a z drugiej strony przez element górny poprzez obszar połączenia, który może zostać rozerwany, co najmniej częściowo podczas odkręcania. Element dolny zawiera osłonę boczną zewnętrzną przedłużoną w części dolnej przez taśmę elastyczną wyposażoną w występy.

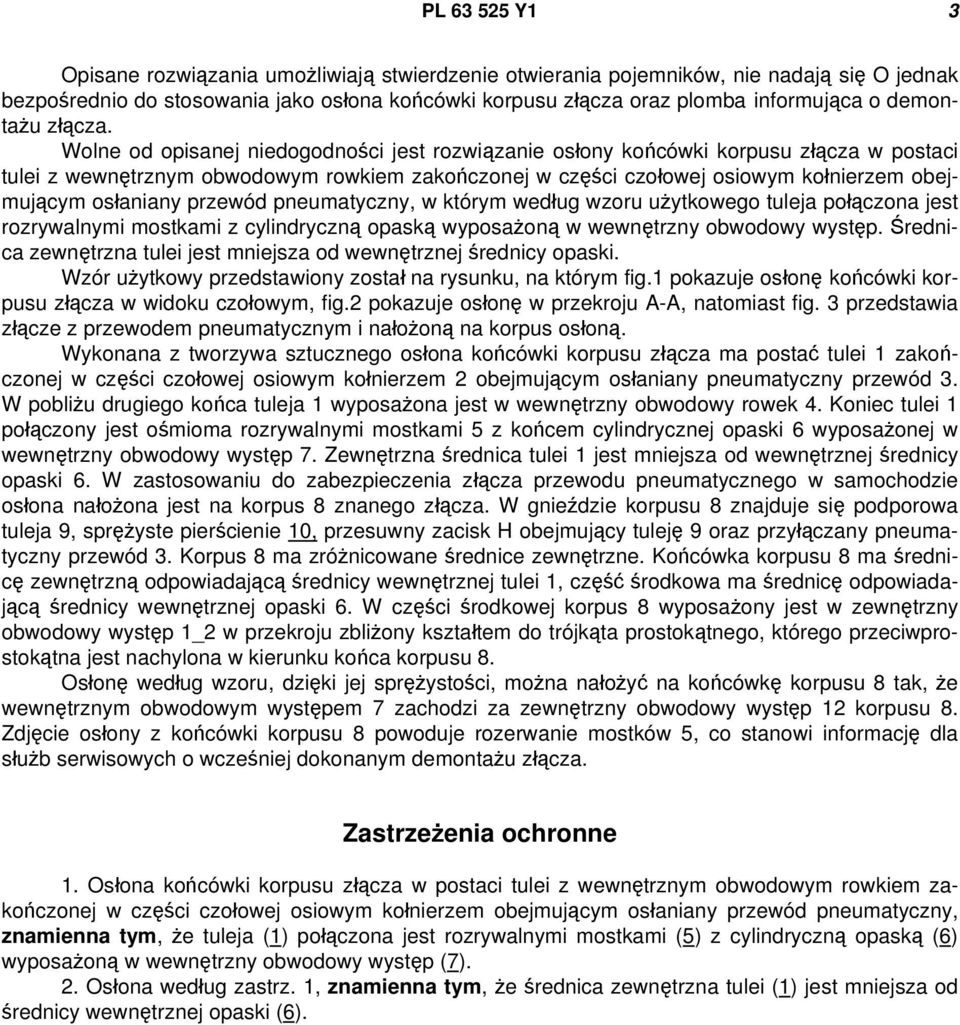

3 PL Y1 3 Opisane rozwiązania umożliwiają stwierdzenie otwierania pojemników, nie nadają się O jednak bezpośrednio do stosowania jako osłona końcówki korpusu złącza oraz plomba informująca o demontażu złącza. Wolne od opisanej niedogodności jest rozwiązanie osłony końcówki korpusu złącza w postaci tulei z wewnętrznym obwodowym rowkiem zakończonej w części czołowej osiowym kołnierzem obejmującym osłaniany przewód pneumatyczny, w którym według wzoru użytkowego tuleja połączona jest rozrywalnymi mostkami z cylindryczną opaską wyposażoną w wewnętrzny obwodowy występ. Średnica zewnętrzna tulei jest mniejsza od wewnętrznej średnicy opaski. Wzór użytkowy przedstawiony został na rysunku, na którym fig.1 pokazuje osłonę końcówki korpusu złącza w widoku czołowym, fig.2 pokazuje osłonę w przekroju A-A, natomiast fig. 3 przedstawia złącze z przewodem pneumatycznym i nałożoną na korpus osłoną. Wykonana z tworzywa sztucznego osłona końcówki korpusu złącza ma postać tulei 1 zakończonej w części czołowej osiowym kołnierzem 2 obejmującym osłaniany pneumatyczny przewód 3. W pobliżu drugiego końca tuleja 1 wyposażona jest w wewnętrzny obwodowy rowek 4. Koniec tulei 1 połączony jest ośmioma rozrywalnymi mostkami 5 z końcem cylindrycznej opaski 6 wyposażonej w wewnętrzny obwodowy występ 7. Zewnętrzna średnica tulei 1 jest mniejsza od wewnętrznej średnicy opaski 6. W zastosowaniu do zabezpieczenia złącza przewodu pneumatycznego w samochodzie osłona nałożona jest na korpus 8 znanego złącza. W gnieździe korpusu 8 znajduje się podporowa tuleja 9, sprężyste pierścienie 10, przesuwny zacisk H obejmujący tuleję 9 oraz przyłączany pneumatyczny przewód 3. Korpus 8 ma zróżnicowane średnice zewnętrzne. Końcówka korpusu 8 ma średnicę zewnętrzną odpowiadającą średnicy wewnętrznej tulei 1, część środkowa ma średnicę odpowiadającą średnicy wewnętrznej opaski 6. W części środkowej korpus 8 wyposażony jest w zewnętrzny obwodowy występ 1_2 w przekroju zbliżony kształtem do trójkąta prostokątnego, którego przeciwprostokątna jest nachylona w kierunku końca korpusu 8. Osłonę według wzoru, dzięki jej sprężystości, można nałożyć na końcówkę korpusu 8 tak, że wewnętrznym obwodowym występem 7 zachodzi za zewnętrzny obwodowy występ 12 korpusu 8. Zdjęcie osłony z końcówki korpusu 8 powoduje rozerwanie mostków 5, co stanowi informację dla służb serwisowych o wcześniej dokonanym demontażu złącza. Zastrzeżenia ochronne 1. Osłona końcówki korpusu złącza w postaci tulei z wewnętrznym obwodowym rowkiem zakończonej w części czołowej osiowym kołnierzem obejmującym osłaniany przewód pneumatyczny, znamienna tym, że tuleja (1) połączona jest rozrywalnymi mostkami (5) z cylindryczną opaską (6) wyposażoną w wewnętrzny obwodowy występ (7). 2. Osłona według zastrz. 1, znamienna tym, że średnica zewnętrzna tulei (1) jest mniejsza od średnicy wewnętrznej opaski (6).

4 4 PL Y1 Rysunki

5 PL Y1 5
