Załącznik nr 1.1 Szczegółowy opis przedmiotu zamówienia. Dostawa serwerów, przełączników KVM i rozbudowa macierzy dyskowej EVA8100

Transkrypt

1 Załącznik nr 1.1 Szczegółowy opis przedmiotu zamówienia. Dostawa serwerów, przełączników KVM i rozbudowa macierzy dyskowej EVA Serwery a) Serwery VMware 2 szt. Element konfiguracji Parametry techniczne (minimalne) Obudowa Obudowa o wysokości maksymalnie 2U dedykowana do zamontowania w szafie rack 19" z zestawem szyn do mocowania w szafie i wysuwania do celów serwisowych. Procesor 64 bity, minimum sześciordzeniowy, Intel Xeon Processor X5680 lub równowaŝny, osiągający w testach SPECint_rate2006 wynik nie gorszy niŝ 376 (dla oferowanej konfiguracji, zgodnej co do ilości procesorów i rdzeni). W przypadku zaoferowania procesora równowaŝnego, wynik testu musi być publikowany na stronie Liczba procesorów Minimum 2 Pamięć operacyjna Minimum 72 GB (9 x 8GB) z moŝliwością rozbudowy do minimum 192 GB Sloty rozszerzeń Minimum 6 slotów PCI-Express. Dysk twardy 2 x dysk 146 GB typu Hot Swap, SAS, obr./min. MoŜliwość rozbudowy, poprzez dołoŝenie/wymianę odpowiednich elementów sprzętowych, do 16 dysków w wewnętrznych zatokach serwera Kontroler Kontroler macierzowy SAS wyposaŝony w pamięć cache 256 MB oraz baterię podtrzymującą zawartość pamięci w razie awarii zasilania, zapewniający obsługę 8 napędów dyskowych SAS oraz obsługujący poziomy RAID 0/1/1+0/5 Karty sieciowe 4 porty Ethernet 10/100/1000 Mb/s z funkcją Wake-On-LAN, RJ45, zintegrowane z płytą główną. Dodatkowe 4 porty Ethernet 10/100/1000 Mb/s na kartach PCI. Karty HBA Minimum dwie jednoportowe karty FC 8Gb/s. + kable światłowodowe Karta graficzna Zintegrowana karta graficzna Porty 1 x szeregowy 5 x USB 2.0 (w tym jeden wewnętrzny). VGA Zasilacz Minimum 2 szt., typ Hot-plug, redundantne Chłodzenie Zestaw wentylatorów redundantnych typu hot-plug Napęd optyczny DVD-ROM Zarządzanie i obsługa Serwer musi być wyposaŝony w kartę zdalnego zarządzania (konsoli) pozwalającej techniczna na: włączenie, wyłączenie i restart serwera, podgląd logów sprzętowych serwera i karty, przejęcie pełnej konsoli tekstowej i graficznej serwera niezaleŝnie od jego stanu (takŝe podczas startu, restartu OS). MoŜliwość podłączania wirtualnych napędów CD i FDD. Rozwiązanie sprzętowe, niezaleŝne od systemów operacyjnych, zintegrowane z płytą główną lub jako karta zainstalowana w gnieździe PCI. Support 3 letnia gwarancja w miejscu instalacji, moŝliwość zgłaszania problemów 24 godziny na dobę, siedem dni w tygodniu. Czas reakcji na zgłoszenie maksimum 4h. W przypadku wymiany dysku twardego, uszkodzony nośnik pozostaje u Zamawiającego. Instalacja Instalacja serwerów w siedzibie Zamawiającego. Przykładowa konfiguracja pojedynczego serwera: Ilość Part Number Opis/charakterystyka produktu B21 HP DL380G7 SFF CTO Chassis B21 HP X5680 DL380G7 Kit B21 HP 8GB 2Rx4 PC R-9 Kit B21 HP 146GB 6G SAS 15K 2.5in DP ENT HDD B21 HP Slim 12.7mm SATA DVD Optical Kit B21 HP DL380G6/G7 PCI-E 1x8 2x4 Riser Kit B21 HP 256MB P-Series Cache Upgrade B21 HP 650 mah P-Series Battery B21 HP NC364T PCIe 4Pt Gigabit Server Adptr 2 AK344A HP StorageWorks 81Q PCI-e FC HBA Single Port B21 HP 750W CS HE Power Supply Kit 1 HG930A3 HP 3 Yr Support Plus 24 w/dmr Service 1 HG930A3 7G3 Proliant ServerDL38x HWSupport

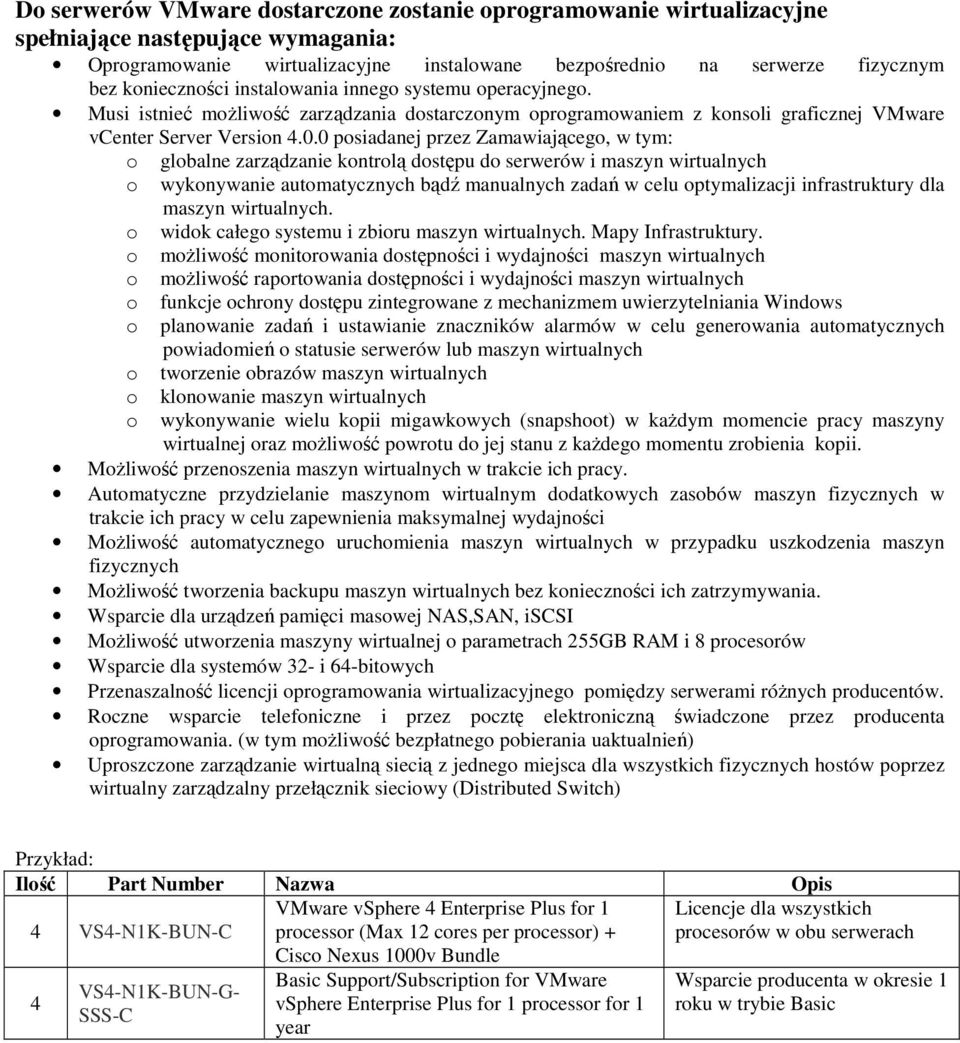

2 Do serwerów VMware dostarczone zostanie oprogramowanie wirtualizacyjne spełniające następujące wymagania: Oprogramowanie wirtualizacyjne instalowane bezpośrednio na serwerze fizycznym bez konieczności instalowania innego systemu operacyjnego. Musi istnieć moŝliwość zarządzania dostarczonym oprogramowaniem z konsoli graficznej VMware vcenter Server Version posiadanej przez Zamawiającego, w tym: o globalne zarządzanie kontrolą dostępu do serwerów i maszyn wirtualnych o wykonywanie automatycznych bądź manualnych zadań w celu optymalizacji infrastruktury dla maszyn wirtualnych. o widok całego systemu i zbioru maszyn wirtualnych. Mapy Infrastruktury. o moŝliwość monitorowania dostępności i wydajności maszyn wirtualnych o moŝliwość raportowania dostępności i wydajności maszyn wirtualnych o funkcje ochrony dostępu zintegrowane z mechanizmem uwierzytelniania Windows o planowanie zadań i ustawianie znaczników alarmów w celu generowania automatycznych powiadomień o statusie serwerów lub maszyn wirtualnych o tworzenie obrazów maszyn wirtualnych o klonowanie maszyn wirtualnych o wykonywanie wielu kopii migawkowych (snapshoot) w kaŝdym momencie pracy maszyny wirtualnej oraz moŝliwość powrotu do jej stanu z kaŝdego momentu zrobienia kopii. MoŜliwość przenoszenia maszyn wirtualnych w trakcie ich pracy. Automatyczne przydzielanie maszynom wirtualnym dodatkowych zasobów maszyn fizycznych w trakcie ich pracy w celu zapewnienia maksymalnej wydajności MoŜliwość automatycznego uruchomienia maszyn wirtualnych w przypadku uszkodzenia maszyn fizycznych MoŜliwość tworzenia backupu maszyn wirtualnych bez konieczności ich zatrzymywania. Wsparcie dla urządzeń pamięci masowej NAS,SAN, iscsi MoŜliwość utworzenia maszyny wirtualnej o parametrach 255GB RAM i 8 procesorów Wsparcie dla systemów 32- i 64-bitowych Przenaszalność licencji oprogramowania wirtualizacyjnego pomiędzy serwerami róŝnych producentów. Roczne wsparcie telefoniczne i przez pocztę elektroniczną świadczone przez producenta oprogramowania. (w tym moŝliwość bezpłatnego pobierania uaktualnień) Uproszczone zarządzanie wirtualną siecią z jednego miejsca dla wszystkich fizycznych hostów poprzez wirtualny zarządzalny przełącznik sieciowy (Distributed Switch) Przykład: Ilość Part Number Nazwa Opis VMware vsphere 4 Enterprise Plus for 1 4 VS4-N1K-BUN-C processor (Max 12 cores per processor) + Cisco Nexus 1000v Bundle 4 VS4-N1K-BUN-G- SSS-C Basic Support/Subscription for VMware vsphere Enterprise Plus for 1 processor for 1 year Licencje dla wszystkich procesorów w obu serwerach Wsparcie producenta w okresie 1 roku w trybie Basic

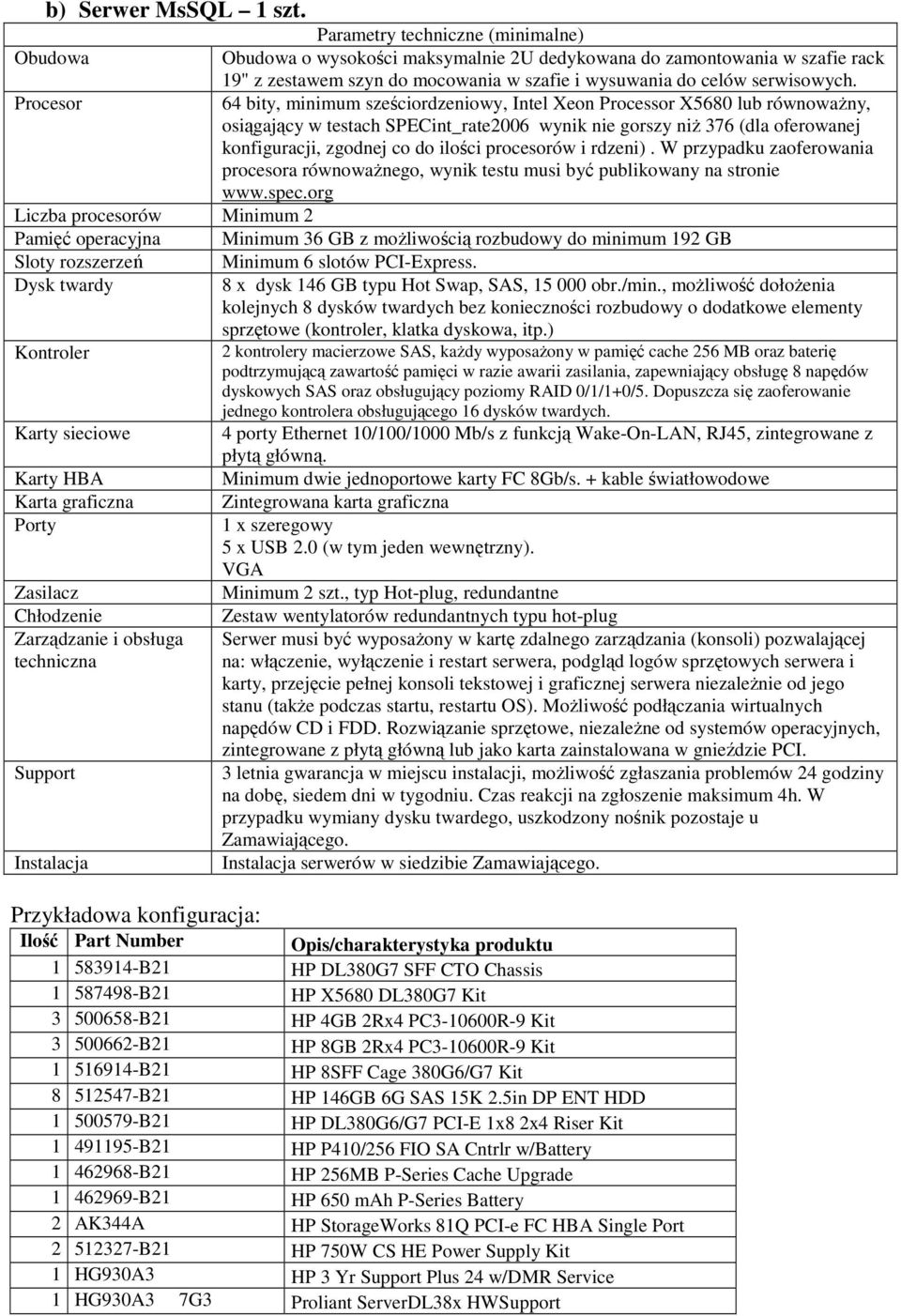

3 b) Serwer MsSQL 1 szt. Parametry techniczne (minimalne) Obudowa Obudowa o wysokości maksymalnie 2U dedykowana do zamontowania w szafie rack 19" z zestawem szyn do mocowania w szafie i wysuwania do celów serwisowych. Procesor 64 bity, minimum sześciordzeniowy, Intel Xeon Processor X5680 lub równowaŝny, osiągający w testach SPECint_rate2006 wynik nie gorszy niŝ 376 (dla oferowanej konfiguracji, zgodnej co do ilości procesorów i rdzeni). W przypadku zaoferowania procesora równowaŝnego, wynik testu musi być publikowany na stronie Liczba procesorów Minimum 2 Pamięć operacyjna Minimum 36 GB z moŝliwością rozbudowy do minimum 192 GB Sloty rozszerzeń Minimum 6 slotów PCI-Express. Dysk twardy 8 x dysk 146 GB typu Hot Swap, SAS, obr./min., moŝliwość dołoŝenia kolejnych 8 dysków twardych bez konieczności rozbudowy o dodatkowe elementy sprzętowe (kontroler, klatka dyskowa, itp.) Kontroler 2 kontrolery macierzowe SAS, kaŝdy wyposaŝony w pamięć cache 256 MB oraz baterię podtrzymującą zawartość pamięci w razie awarii zasilania, zapewniający obsługę 8 napędów dyskowych SAS oraz obsługujący poziomy RAID 0/1/1+0/5. Dopuszcza się zaoferowanie jednego kontrolera obsługującego 16 dysków twardych. Karty sieciowe 4 porty Ethernet 10/100/1000 Mb/s z funkcją Wake-On-LAN, RJ45, zintegrowane z płytą główną. Karty HBA Minimum dwie jednoportowe karty FC 8Gb/s. + kable światłowodowe Karta graficzna Zintegrowana karta graficzna Porty 1 x szeregowy 5 x USB 2.0 (w tym jeden wewnętrzny). VGA Zasilacz Minimum 2 szt., typ Hot-plug, redundantne Chłodzenie Zestaw wentylatorów redundantnych typu hot-plug Zarządzanie i obsługa Serwer musi być wyposaŝony w kartę zdalnego zarządzania (konsoli) pozwalającej techniczna na: włączenie, wyłączenie i restart serwera, podgląd logów sprzętowych serwera i karty, przejęcie pełnej konsoli tekstowej i graficznej serwera niezaleŝnie od jego stanu (takŝe podczas startu, restartu OS). MoŜliwość podłączania wirtualnych napędów CD i FDD. Rozwiązanie sprzętowe, niezaleŝne od systemów operacyjnych, zintegrowane z płytą główną lub jako karta zainstalowana w gnieździe PCI. Support 3 letnia gwarancja w miejscu instalacji, moŝliwość zgłaszania problemów 24 godziny na dobę, siedem dni w tygodniu. Czas reakcji na zgłoszenie maksimum 4h. W przypadku wymiany dysku twardego, uszkodzony nośnik pozostaje u Zamawiającego. Instalacja Instalacja serwerów w siedzibie Zamawiającego. Przykładowa konfiguracja: Ilość Part Number Opis/charakterystyka produktu B21 HP DL380G7 SFF CTO Chassis B21 HP X5680 DL380G7 Kit B21 HP 4GB 2Rx4 PC R-9 Kit B21 HP 8GB 2Rx4 PC R-9 Kit B21 HP 8SFF Cage 380G6/G7 Kit B21 HP 146GB 6G SAS 15K 2.5in DP ENT HDD B21 HP DL380G6/G7 PCI-E 1x8 2x4 Riser Kit B21 HP P410/256 FIO SA Cntrlr w/battery B21 HP 256MB P-Series Cache Upgrade B21 HP 650 mah P-Series Battery 2 AK344A HP StorageWorks 81Q PCI-e FC HBA Single Port B21 HP 750W CS HE Power Supply Kit 1 HG930A3 HP 3 Yr Support Plus 24 w/dmr Service 1 HG930A3 7G3 Proliant ServerDL38x HWSupport

4 Do serwera MsSQL zostanie dostarczone oprogramowanie do wykonywania kopii zapasowych i archiwizacji systemu operacyjnego, plików i bazy danych Microsoft SQL Server. Oprogramowanie powinno spełniać następujące wymagania: Obsługiwać urządzenia taśmowe i dyskowe, słuŝące do przechowywania danych, zapewniając w ten sposób bezpieczeństwo danych, Przechowywać informacje o wykonanych kopiach, harmonogramach oraz nośnikach w relacyjnej bazie danych. Proces tworzenia kopii zapasowej oraz odtwarzania danych powinien być procesem transakcyjnym. Ze względów bezpieczeństwa system powinien mieć moŝliwość wykonania mirroring u tej bazy danych. Jednocześnie musi istnieć moŝliwość wykonani kopii zapasowej na taśmy. UmoŜliwiać definiowanie w sposób centralny, procesów jednej konsoli polityki tworzenia kopii zapasowych, tj. określenia, jakie dane, kiedy i gdzie powinny być składowane (definiowanie harmonogramu Backup u) UmoŜliwiać realizowanie raz zdefiniowanej polityki backupu w sposób automatyczny, bez konieczności ingerencji operatora. System powinien umoŝliwić takŝe wykonywanie określonej akcji (zatrzymanie procesów, wykonanie backupu i ponowne uruchomienie). Wykonywać kopie zapasowe w sposób przyrostowy pierwsza kopia powinna być kopią całkowitą a kolejne powinny zawierać jedynie dane, które uległe modyfikacji. MoŜliwość zdefiniowania czasu waŝności kopii danych, tj. czasu, w którym usunięte dane są przechowywane na nośnikach taśmowych bądź dyskowych. Mieć moŝliwość jednoczesnego tworzenia kopii zapasowych na róŝnego rodzaju nośniki (taśmy, dyski). MoŜliwość prowadzenia wersyfikacji kopii zapasowych definiowanie ilości przechowywanych wersji backup owanych zasobów MoŜliwość jednoczesnego Backup owania wielu klientów (zasobów) na urządzenia dyskowe. System bez ingerencji operatora powinien przenieść dane z dysków na taśmy. Metoda ta umoŝliwi znaczne zredukowanie czasu backup u. Bez udziału operatora zarządzać połoŝeniem danych system optymalizuje połoŝenie danych na taśmach pod kątem optymalnego wykorzystania nośników. Bez udziału operatora optymalizować liczbę zapisanych taśm (przenoszenie danych pomiędzy taśmami w celu zwolnienia nośników i ponownego uŝycia) Posiadać moŝliwość odtwarzania kopii zapasowej z dowolnego punktu w czasie. Funkcja Checkpoint restores restart odtwarzania danych w przypadku przerwania transmisji od miejsca gdzie nastąpiła przerwa. System oprócz backupu i odtwarzania danych powinien realizować funkcje archiwizacji danych kopia danych niepodlegających modyfikacji. UmoŜliwiać odtwarzanie danych w dowolne wskazane miejsce dyskowe. Integrować się z systemem monitorowania środowiska IT. MoŜliwość wykonywania kopii serwera Microsoft SQL Server bez przerywania pracy baz danych Integrować się z systemem Backup posiadanym przez Zamawiającego IBM Tivoli Storage Manager Przykład: Ilość Part Number opis IBM TIVOLI STORAGE MANAGER EXTENDED EDITION 10 PROCESSOR 84 D56FELL VALUE UNITS (PVUS) LICENSE + SW SUBSCRIPTION & SUPPORT 12 MONTHS 84 D56D9LL 84 D56FPLL IBM TIVOLI STORAGE MANAGER FOR DATABASES 10 PROCESSOR VALUE UNITS (PVUS) LICENSE + SW SUBSCRIPTION & SUPPORT 12 MONTHS IBM TSM Storage Area Networks 10 PVUs License + SW Subscription & Support 12 Months c) Uwagi dodatkowe: Wszystkie dostarczone serwery muszą znajdować się na liście VMware Hardware Compatibility Lists: Wszystkie dostarczone serwery muszą posiadać status Certified for Windows i być wymienione na stronie: Wszystkie dostarczone serwery muszą być nowe i pochodzić od jednego producenta Do kaŝdej dostarczonej karty HBA Wykonawca dostarczy kabel światłowodowy o długości 20m typu: LC to LC Multimode Patch Cable

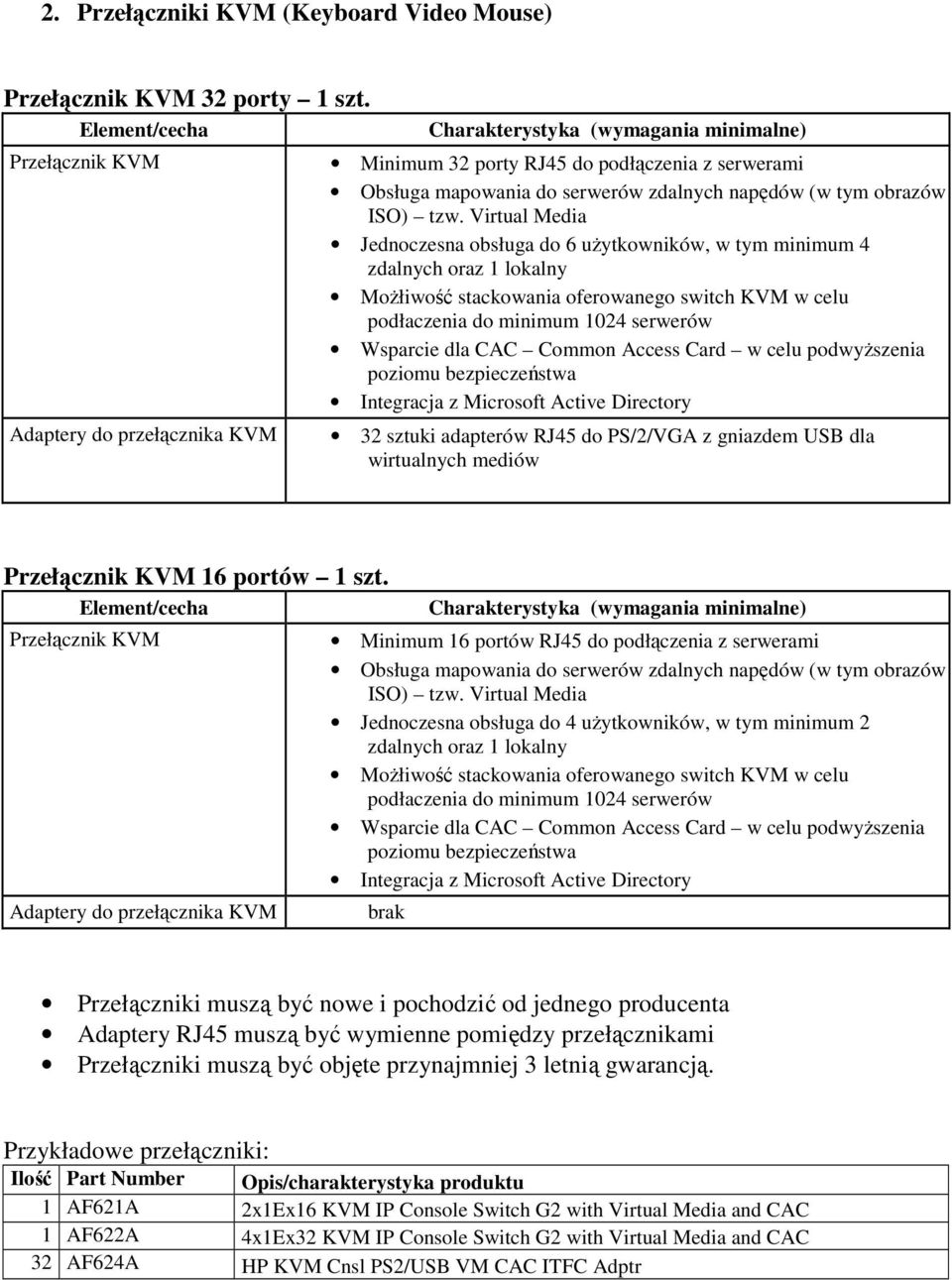

5 2. Przełączniki KVM (Keyboard Video Mouse) Przełącznik KVM 32 porty 1 szt. Element/cecha Charakterystyka (wymagania minimalne) Przełącznik KVM Minimum 32 porty RJ45 do podłączenia z serwerami Obsługa mapowania do serwerów zdalnych napędów (w tym obrazów ISO) tzw. Virtual Media Jednoczesna obsługa do 6 uŝytkowników, w tym minimum 4 zdalnych oraz 1 lokalny MoŜłiwość stackowania oferowanego switch KVM w celu podłaczenia do minimum 1024 serwerów Wsparcie dla CAC Common Access Card w celu podwyŝszenia poziomu bezpieczeństwa Integracja z Microsoft Active Directory Adaptery do przełącznika KVM 32 sztuki adapterów RJ45 do PS/2/VGA z gniazdem USB dla wirtualnych mediów Przełącznik KVM 16 portów 1 szt. Element/cecha Charakterystyka (wymagania minimalne) Przełącznik KVM Minimum 16 portów RJ45 do podłączenia z serwerami Obsługa mapowania do serwerów zdalnych napędów (w tym obrazów ISO) tzw. Virtual Media Jednoczesna obsługa do 4 uŝytkowników, w tym minimum 2 zdalnych oraz 1 lokalny MoŜłiwość stackowania oferowanego switch KVM w celu podłaczenia do minimum 1024 serwerów Wsparcie dla CAC Common Access Card w celu podwyŝszenia poziomu bezpieczeństwa Integracja z Microsoft Active Directory Adaptery do przełącznika KVM brak Przełączniki muszą być nowe i pochodzić od jednego producenta Adaptery RJ45 muszą być wymienne pomiędzy przełącznikami Przełączniki muszą być objęte przynajmniej 3 letnią gwarancją. Przykładowe przełączniki: Ilość Part Number Opis/charakterystyka produktu 1 AF621A 2x1Ex16 KVM IP Console Switch G2 with Virtual Media and CAC 1 AF622A 4x1Ex32 KVM IP Console Switch G2 with Virtual Media and CAC 32 AF624A HP KVM Cnsl PS2/USB VM CAC ITFC Adptr

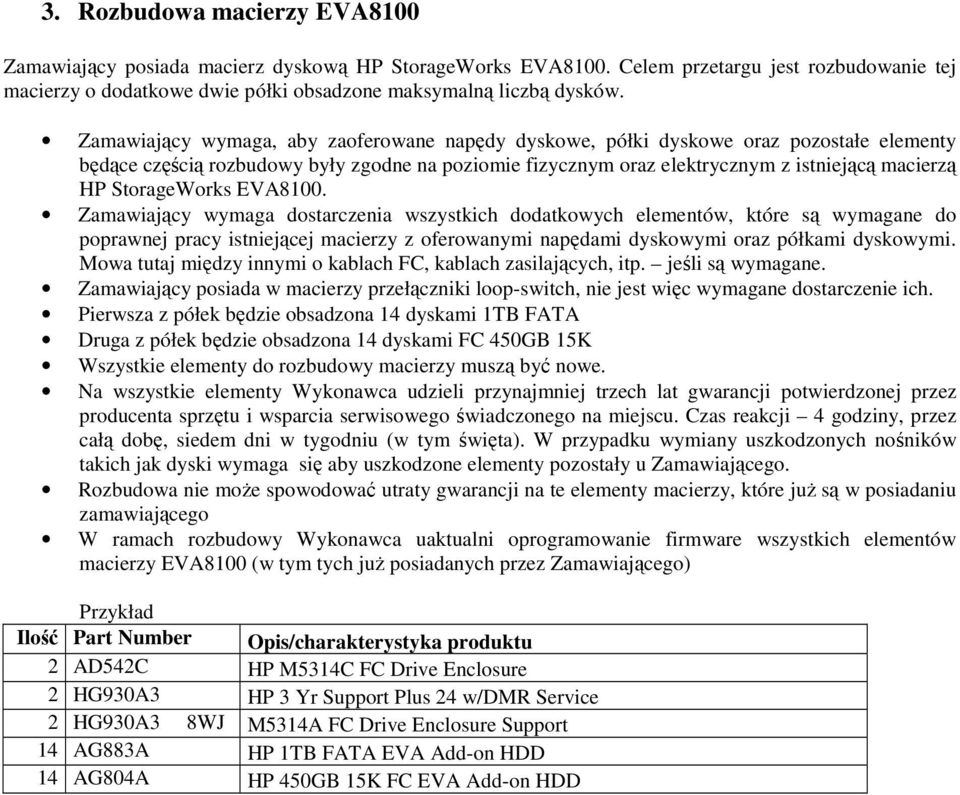

6 3. Rozbudowa macierzy EVA8100 Zamawiający posiada macierz dyskową HP StorageWorks EVA8100. Celem przetargu jest rozbudowanie tej macierzy o dodatkowe dwie półki obsadzone maksymalną liczbą dysków. Zamawiający wymaga, aby zaoferowane napędy dyskowe, półki dyskowe oraz pozostałe elementy będące częścią rozbudowy były zgodne na poziomie fizycznym oraz elektrycznym z istniejącą macierzą HP StorageWorks EVA8100. Zamawiający wymaga dostarczenia wszystkich dodatkowych elementów, które są wymagane do poprawnej pracy istniejącej macierzy z oferowanymi napędami dyskowymi oraz półkami dyskowymi. Mowa tutaj między innymi o kablach FC, kablach zasilających, itp. jeśli są wymagane. Zamawiający posiada w macierzy przełączniki loop-switch, nie jest więc wymagane dostarczenie ich. Pierwsza z półek będzie obsadzona 14 dyskami 1TB FATA Druga z półek będzie obsadzona 14 dyskami FC 450GB 15K Wszystkie elementy do rozbudowy macierzy muszą być nowe. Na wszystkie elementy Wykonawca udzieli przynajmniej trzech lat gwarancji potwierdzonej przez producenta sprzętu i wsparcia serwisowego świadczonego na miejscu. Czas reakcji 4 godziny, przez całą dobę, siedem dni w tygodniu (w tym święta). W przypadku wymiany uszkodzonych nośników takich jak dyski wymaga się aby uszkodzone elementy pozostały u Zamawiającego. Rozbudowa nie moŝe spowodować utraty gwarancji na te elementy macierzy, które juŝ są w posiadaniu zamawiającego W ramach rozbudowy Wykonawca uaktualni oprogramowanie firmware wszystkich elementów macierzy EVA8100 (w tym tych juŝ posiadanych przez Zamawiającego) Przykład Ilość Part Number Opis/charakterystyka produktu 2 AD542C HP M5314C FC Drive Enclosure 2 HG930A3 HP 3 Yr Support Plus 24 w/dmr Service 2 HG930A3 8WJ M5314A FC Drive Enclosure Support 14 AG883A HP 1TB FATA EVA Add-on HDD 14 AG804A HP 450GB 15K FC EVA Add-on HDD
