1 Aktywne systemy zabezpieczeń ogniochronnych zastosowanie wysokociśnieniowej mgły wodnej do ochrony konstrukcji budowlanych INSTAC Sp. z o. o., Andrzej Lesiak Telefon kontaktowy : Wrocław, r.

2 INSTAC Sp. z o.o. Spółka powstała w roku 2001, mieści się w Starej Iwicznej k/warszawy i zajmuje się: projektowaniem, kompletacją i montażem wodnych instalacji przeciwpożarowych prefabrykacją rurociągów ppoż. i technologicznych Od 2006 r. Spółka jest oficjalnym dystrybutorem firmy Marioff w zakresie projektowania, kompletacji, montażu, uruchamiania oraz serwisu systemów mgły wodnej HI-FOG w zastosowaniach lądowych.

3 Jak działa wysokociśnieniowa mgła wodna Enter dalej Esc- wyjście

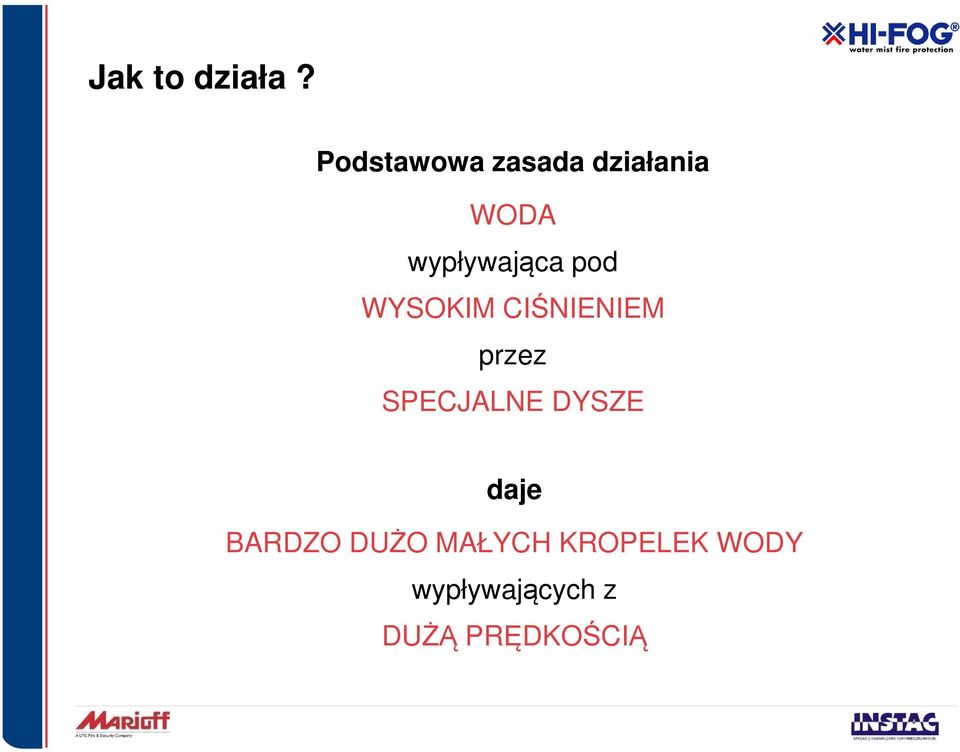

4 Jak to działa? Podstawowa zasada działania WODA wypływająca pod WYSOKIM CIŚNIENIEM przez SPECJALNE DYSZE daje BARDZO DUŻO MAŁYCH KROPELEK WODY wypływających z DUŻĄ PRĘDKOŚCIĄ

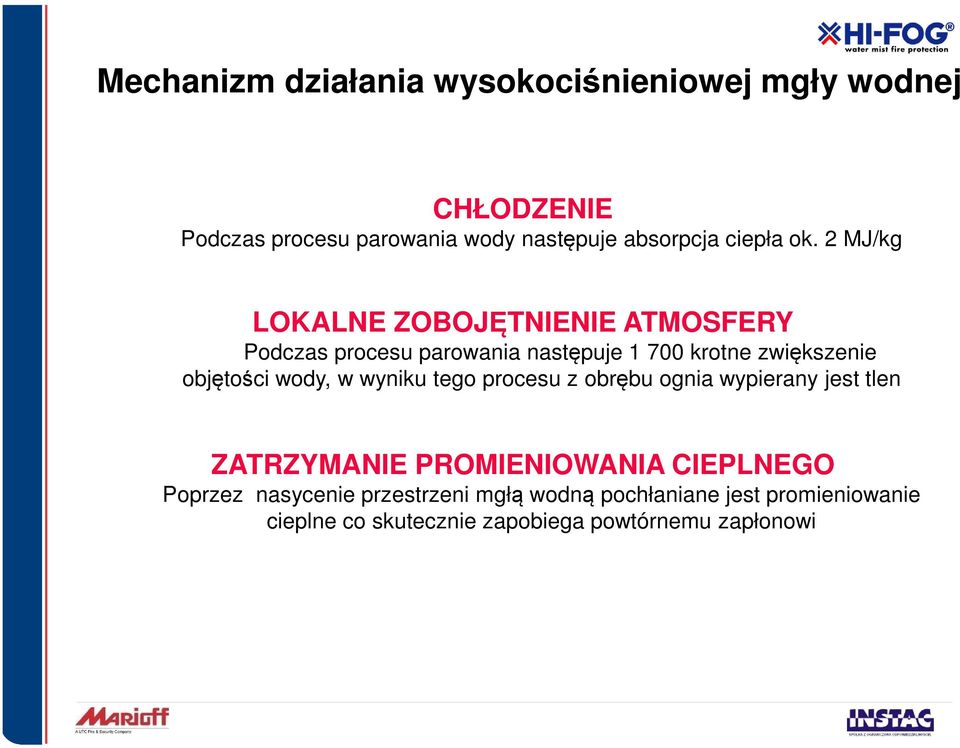

5 Mechanizm działania wysokociśnieniowej mgły wodnej CHŁODZENIE Podczas procesu parowania wody następuje absorpcja ciepła ok. 2 MJ/kg LOKALNE ZOBOJĘTNIENIE ATMOSFERY Podczas procesu parowania następuje krotne zwiększenie objętości wody, w wyniku tego procesu z obrębu ognia wypierany jest tlen ZATRZYMANIE PROMIENIOWANIA CIEPLNEGO Poprzez nasycenie przestrzeni mgłą wodną pochłaniane jest promieniowanie cieplne co skutecznie zapobiega powtórnemu zapłonowi

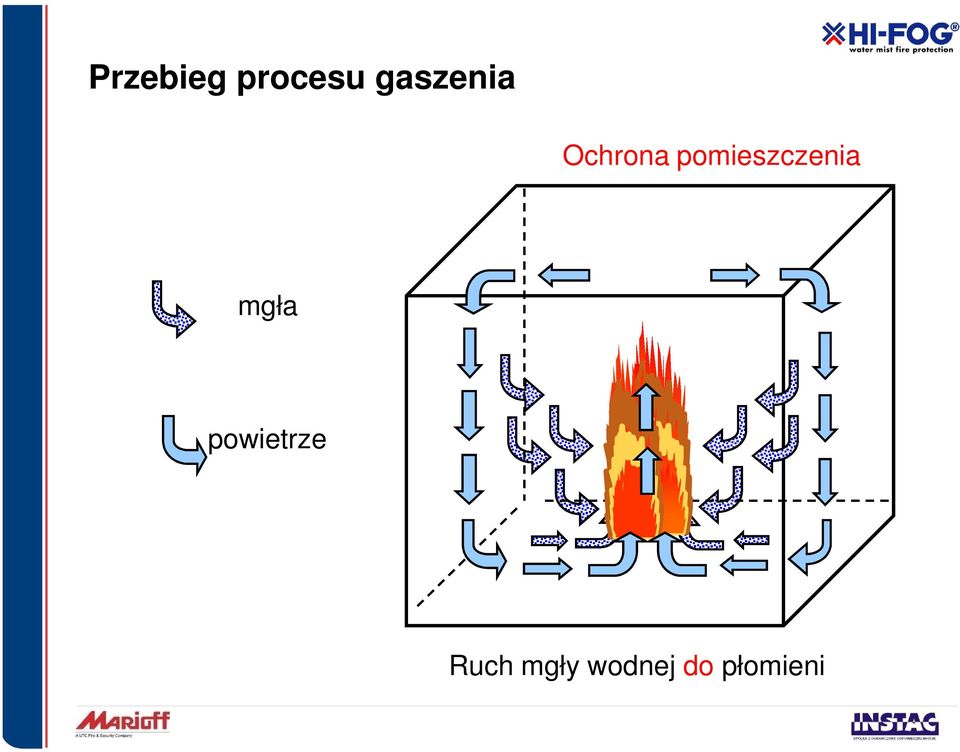

6 Przebieg procesu gaszenia Ochrona pomieszczenia mgła powietrze Ruch mgły wodnej do płomieni

7 HI-FOG Wielkość kropli [µm] Ilość kropli Pow. parowania Prędkość odparowania

8 Urządzenia wysokociśnieniowej mgły wodnej Enter dalej Esc- wyjście

9 Zastosowania lądowe systemów mgły wodnej Wejście na rynek lądowy utrudnia brak przepisów/norm projektowych dotyczących systemów tryskaczowych mgłowych (jedynym standardem jest NFPA 750, CEN tylko TS) Konwencjonalne instalacje tryskaczowe posiadają szereg norm i wytycznych Instalacje tryskaczowe mgłowe opierać się muszą o przepisy konwencjonalnych instalacji tryskaczowych Z uwagi na inną technologie systemów mgłowych - SYSTEMY dopuszczane są do stosowania na podstawie certyfikatów i testów pożarowych.

10 Zastosowanie SUG mgłowego Aby system można było zastosować to zgodnie ze standardem NFPA 750, punktem 1.1 Scope system musiał potwierdzić swoją skuteczność w testach, które były częścią procesu certyfikacji (listing process) Testy pożarowe Testy komponentów W myśl punktu Listing standardu NFPA 750 należy projektować i instalować systemy zgodnie z uzyskanym certyfikatem i przeznaczeniem = zagrożeniem pożarowym dla którego uzyskały certyfikat Dla każdego zagrożenia pożarowego trzeba udowodnić skuteczność systemu certyfikatem - OH1 OH3

11 Testy systemu HI-FOG potwierdzające skuteczność chłodzenia Enter dalej Esc- wyjście

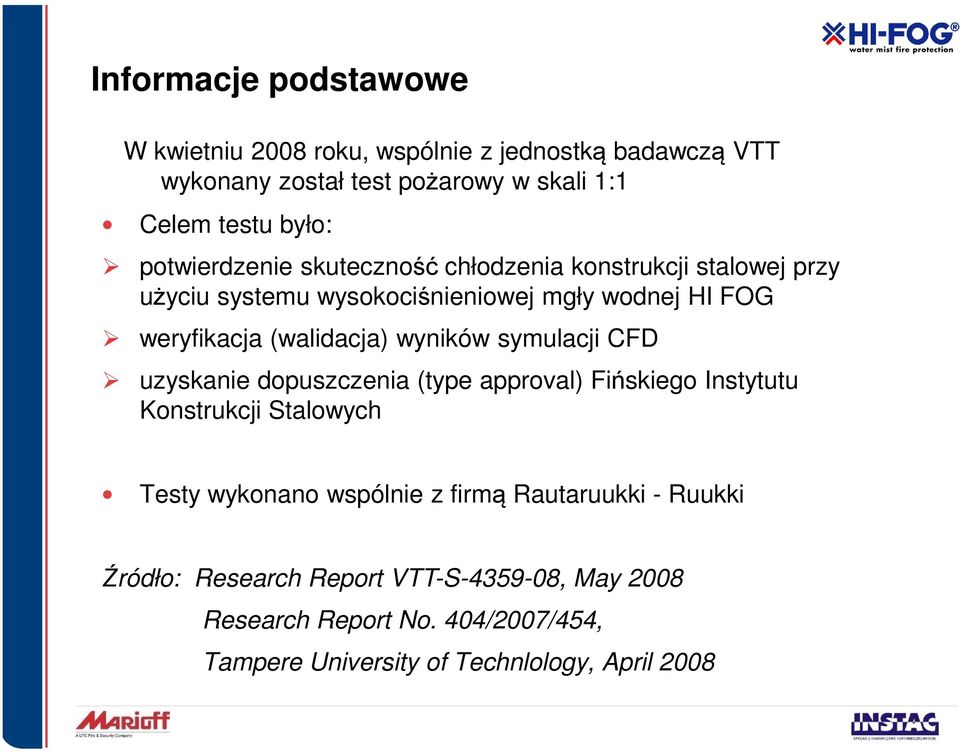

12 Informacje podstawowe W kwietniu 2008 roku, wspólnie z jednostką badawczą VTT wykonany został test pożarowy w skali 1:1 Celem testu było: potwierdzenie skuteczność chłodzenia konstrukcji stalowej przy użyciu systemu wysokociśnieniowej mgły wodnej HI FOG weryfikacja (walidacja) wyników symulacji CFD uzyskanie dopuszczenia (type approval) Fińskiego Instytutu Konstrukcji Stalowych Testy wykonano wspólnie z firmą Rautaruukki - Ruukki Źródło: Research Report VTT-S , May 2008 Research Report No. 404/2007/454, Tampere University of Technlology, April 2008

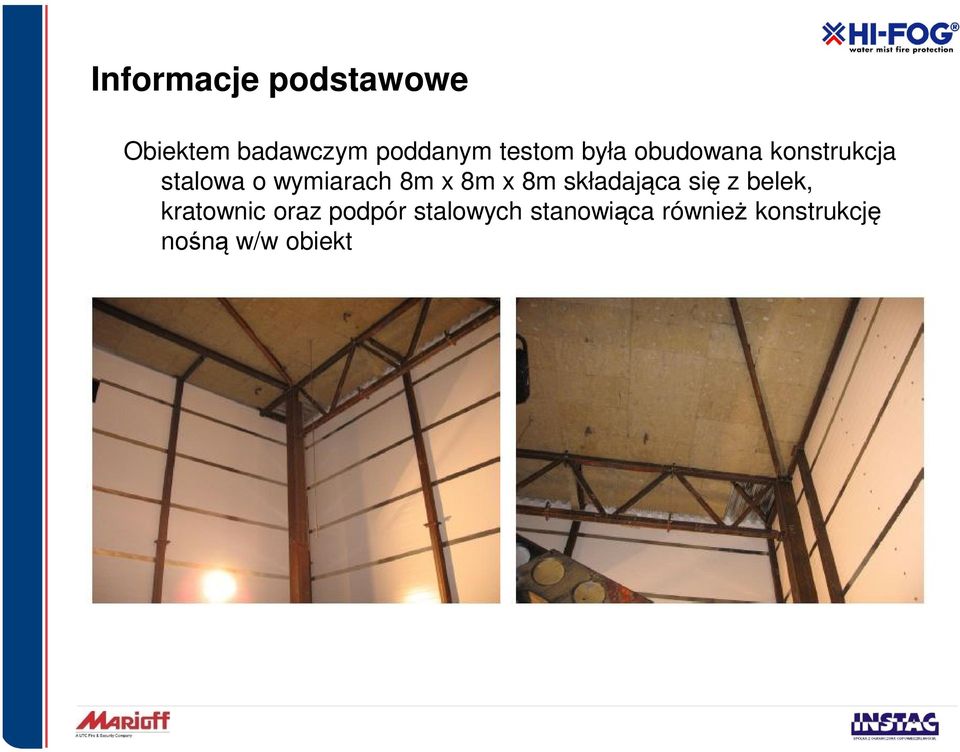

13 Informacje podstawowe Obiektem badawczym poddanym testom była obudowana konstrukcja stalowa o wymiarach 8m x 8m x 8m składająca się z belek, kratownic oraz podpór stalowych stanowiąca również konstrukcję nośną w/w obiekt

14 Informacje podstawowe Obiektem badawczym poddanym testom była obudowana konstrukcja stalowa o wymiarach 8m x 8m x 8m składająca się z belek, kratownic oraz podpór stalowych stanowiąca również konstrukcję nośną w/w obiekt

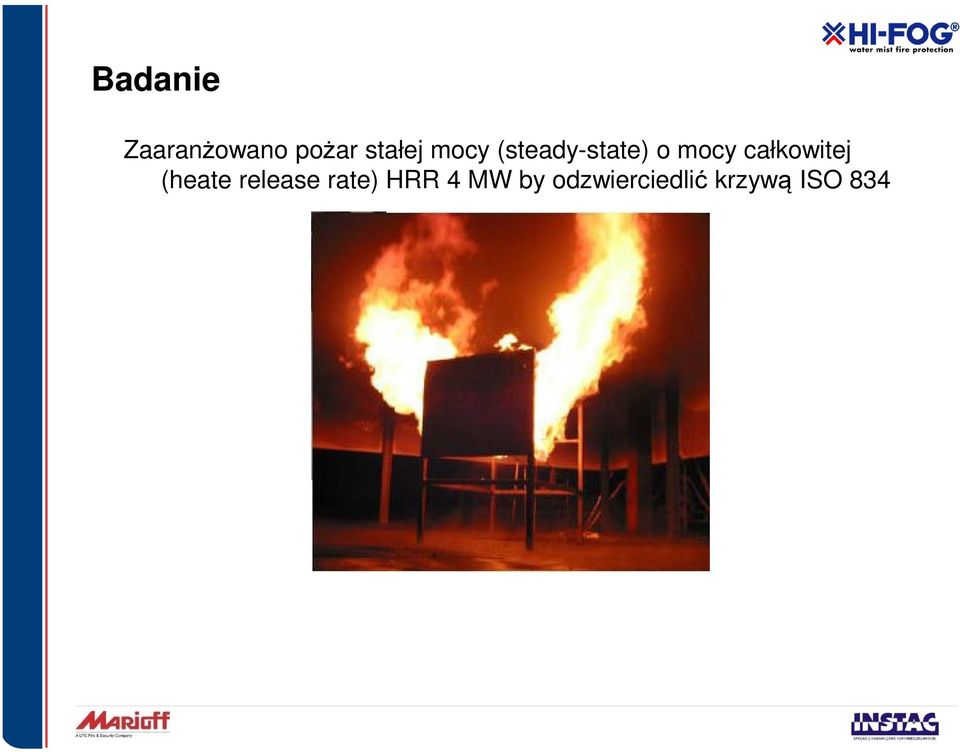

15 Badanie Zaaranżowano pożar stałej mocy (steady-state) o mocy całkowitej (heate release rate) HRR 4 MW by odzwierciedlić krzywą ISO 834

16 Badanie Przy teście swobodnego spalania (free burn) o mocy pożaru 4 MW nie udało się jednak uzyskać wyników pokrywających się z krzywą ISO 834 Osiągnięto temperatury około 650º C, zamiast 950º przy krzywej ISO 834 dla czasu 60 min

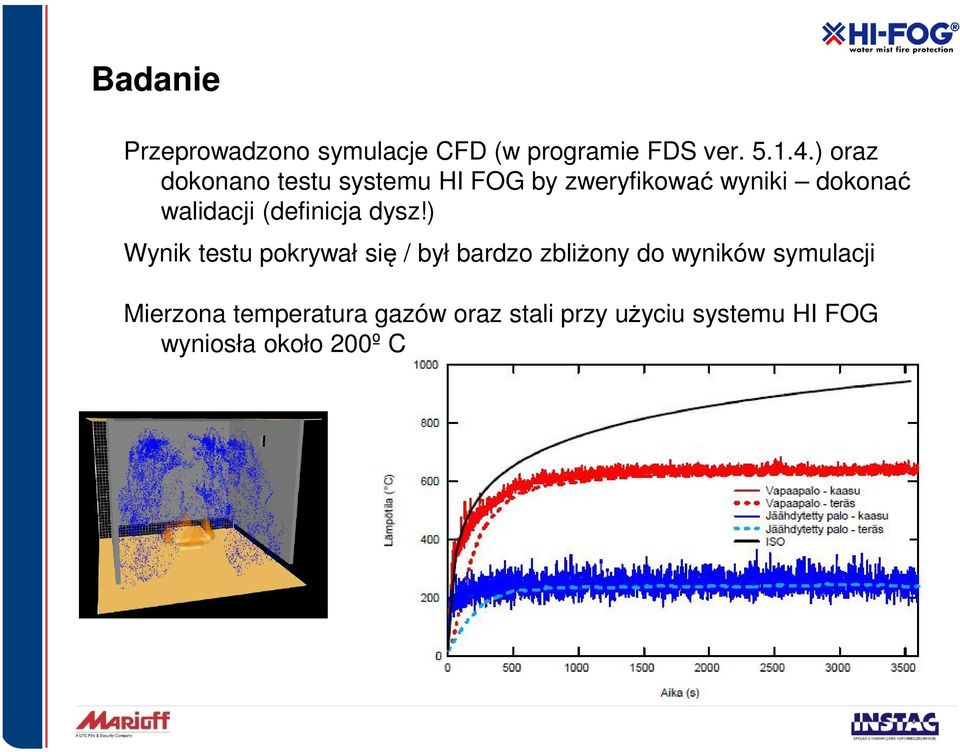

17 Badanie Przeprowadzono symulacje CFD (w programie FDS ver ) oraz dokonano testu systemu HI FOG by zweryfikować wyniki dokonać walidacji (definicja dysz!) Wynik testu pokrywał się / był bardzo zbliżony do wyników symulacji Mierzona temperatura gazów oraz stali przy użyciu systemu HI FOG wyniosła około 200º C

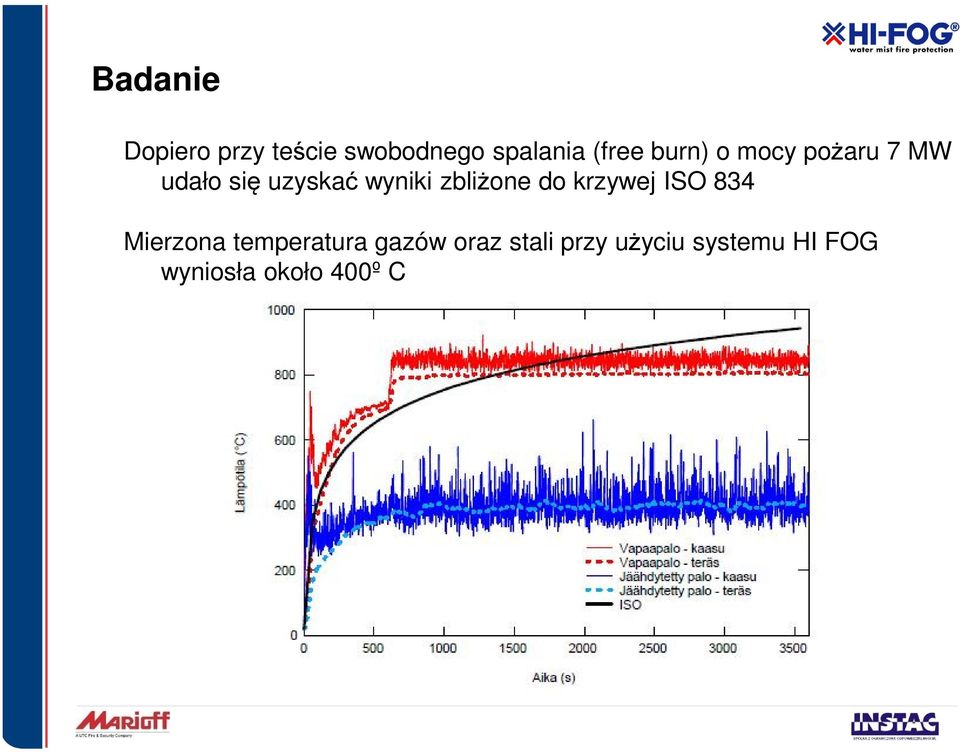

18 Badanie Dopiero przy teście swobodnego spalania (free burn) o mocy pożaru 7 MW udało się uzyskać wyniki zbliżone do krzywej ISO 834 Mierzona temperatura gazów oraz stali przy użyciu systemu HI FOG wyniosła około 400º C

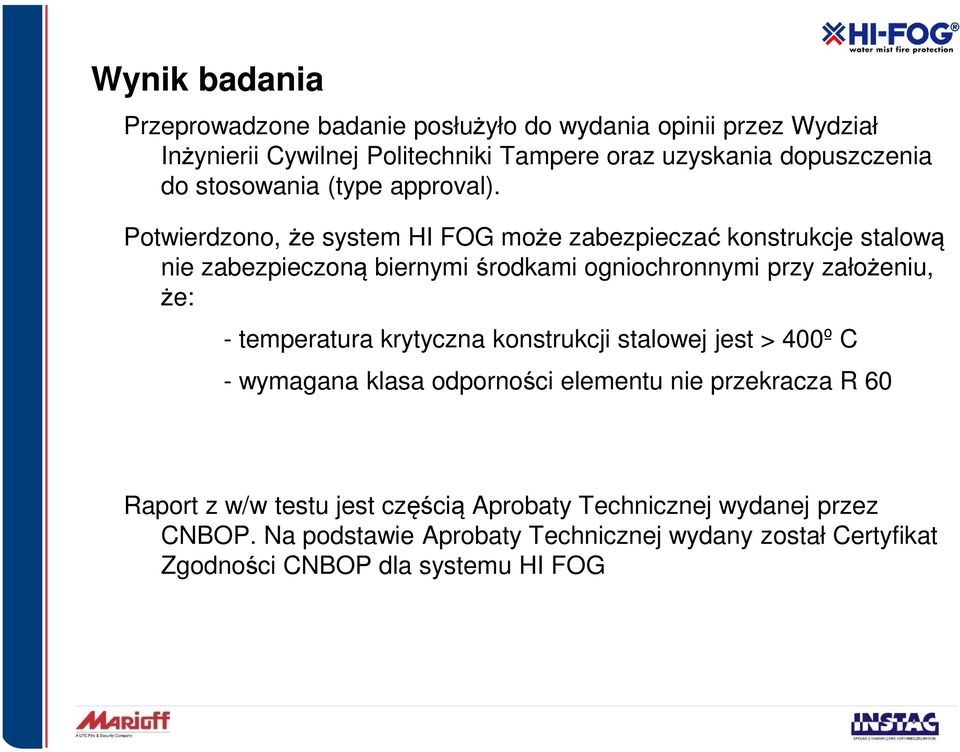

19 Wynik badania Przeprowadzone badanie posłużyło do wydania opinii przez Wydział Inżynierii Cywilnej Politechniki Tampere oraz uzyskania dopuszczenia do stosowania (type approval). Potwierdzono, że system HI FOG może zabezpieczać konstrukcje stalową nie zabezpieczoną biernymi środkami ogniochronnymi przy założeniu, że: - temperatura krytyczna konstrukcji stalowej jest > 400º C - wymagana klasa odporności elementu nie przekracza R 60 Raport z w/w testu jest częścią Aprobaty Technicznej wydanej przez CNBOP. Na podstawie Aprobaty Technicznej wydany został Certyfikat Zgodności CNBOP dla systemu HI FOG

20 Ponadto Systemem gaśniczym mgłowym można objąć cały budynek o ile system jest certyfikowany do takich aplikacji. Testy pożarowe np. dla aplikacji OH1/LH ( hotele, biura, muzea, etc) potwierdzają skuteczność gaśniczą (kontroli pożaru) i chłodzenia spełnienie obydwu funkcji.

21 gaś mgłą W razie pożaru nie lej wody DZIĘKUJĘ ZA UWAGĘ!
