1 1 CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU Dotyczy zadania: PRZEBUDOWA I ROZBUDOWA SZPITALA UZDROWISKOWEGO OLSZÓWKA O SANATORIUM UZDROWISKOWE ORAZ LECZNICZY BASEN UZDROWISKOWY-SOLANKOWY WRAZ Z WEWNĘTRZNĄ I ZEWNĘTRZNĄ INFRASTRUKTURĄ TECHNICZNĄ (BUDOWA PRZYŁĄCZY: WODNO- KANALIZACYJNY, SOLANKI, PRZEBUDOWA PRZYŁĄCZA GAZOWEGO, BUDOWA SIECI KANALIZACJI DESZCZOWEJ, PRZEBUDOWA SIECI KANALIZACJI SANITARNEJ, BUDOWA WEWNĘTRZNEJ LINII ZASILAJĄCEJ WLZ) NA DZIAŁCE NR 3983, 3984, 3957/2, 3958/2, 3978 OBRĘB RABKA, PRZY ULICY SŁOWACKIEGO 8 W RABCE-ZDROJU, STREFA A OCHRONY UZDROWISKOWEJ Inwestor UZDROWISKO RABKA S.A. UL. Orkana Rabka - Zdrój Lokalizacja obiektu DZIAŁKA NR 3983, 3984, 3957/2, 3958/2, 3978 OBRĘB RABKA, PRZY ULICY SŁOWACKIEGO 8 W RABCE-ZDROJU, STREFA A OCHRONY UZDROWISKOWEJ. Uwagi wstępne Uzyskano od Inwestora potwierdzenie informacji o zapewnieniu pokrycia zapotrzebowania na ciepło na potrzeby grzewcze dla projektowanego budynku w ramach ww. inwestycji z istniejących i planowanych zewnętrznych źródeł ciepła. Analiza wyboru źródła/źródeł ciepła w tym źródeł odnawialnych dla całego kompleksu Uzdrowiska przekracza ramy niniejszego opracowania. W związku z powyższym odstąpiono od wykonania analizy dostępnych nośników energii, występowania warunków przyłączenia do sieci zewnętrznych i wybór systemów zaopatrzenia w energię do analizy porównawczej. Przyjęto do obliczeń istniejący w rozbudowywanym budynku nośnik (gaz ziemny) i istniejące urządzenia grzewcze (kotły gazowe). Dodatkowo w projektowanym budynku poprzez zaprojektowaną wysokosprawną instalacje grzewczą i elektryczną możliwe jest w przyszłości podłączenie i wykorzystywanie powstałych dla całego kompleksu uzdrowiska innych niż kotłownia gazowa systemów energetycznych w tym źródeł odnawialnych. Poniżej przedstawiono obliczenia dla stanu istniejącego przy założeniu istniejącego źródła ciepła w postaci kotłowni gazowej.

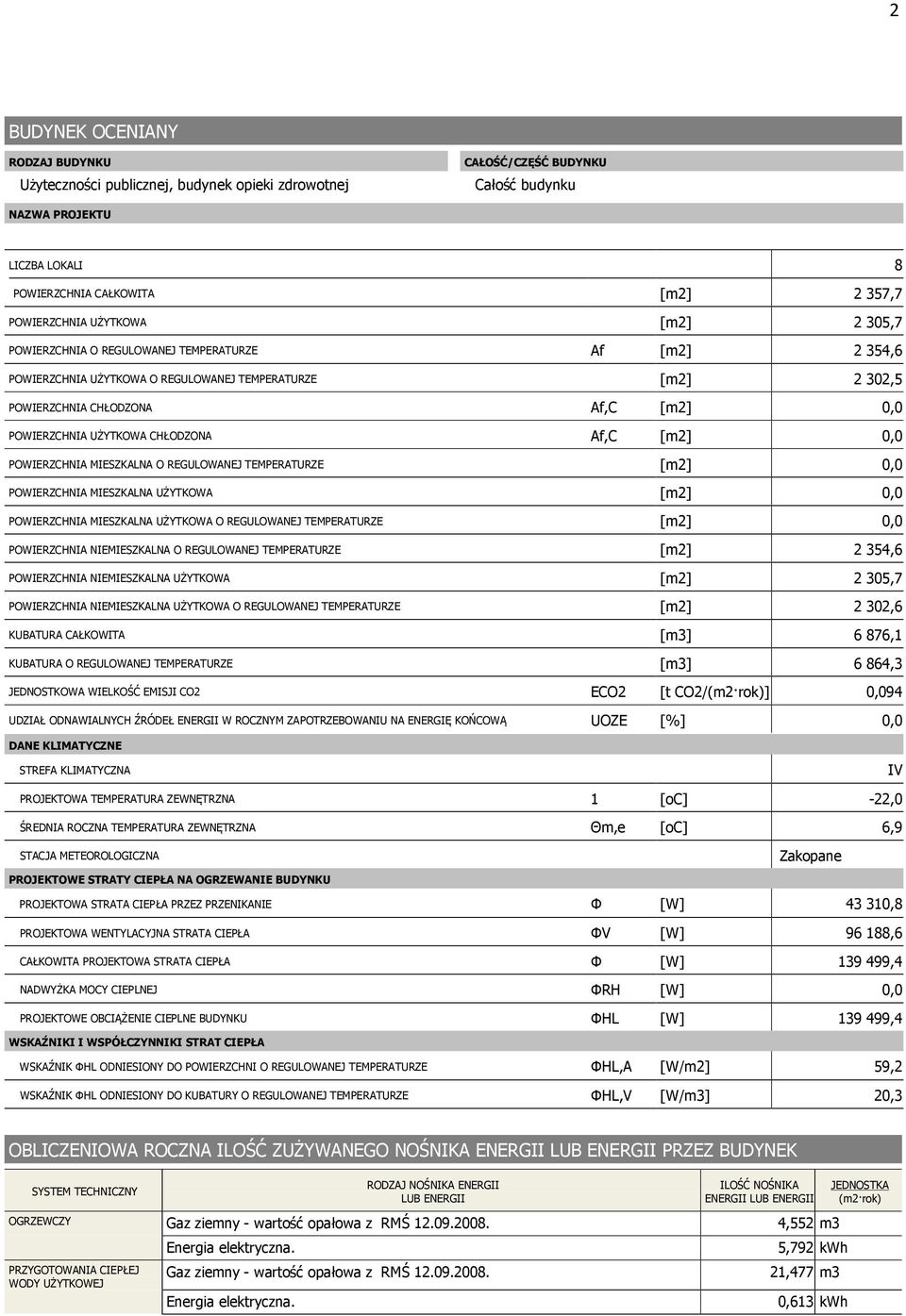

2 2 BUDYNEK OCENIANY RODZAJ BUDYNKU Użyteczności publicznej, budynek opieki zdrowotnej CAŁOŚĆ/CZĘŚĆ BUDYNKU Całość budynku NAZWA PROJEKTU LICZBA LOKALI 8 POWIERZCHNIA CAŁKOWITA [m2] 2 357,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,5 POWIERZCHNIA CHŁODZONA Af,C [m2] 0,0 POWIERZCHNIA UŻYTKOWA CHŁODZONA Af,C [m2] 0,0 POWIERZCHNIA MIESZKALNA O REGULOWANEJ TEMPERATURZE [m2] 0,0 POWIERZCHNIA MIESZKALNA UŻYTKOWA [m2] 0,0 POWIERZCHNIA MIESZKALNA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 0,0 POWIERZCHNIA NIEMIESZKALNA O REGULOWANEJ TEMPERATURZE [m2] 2 354,6 POWIERZCHNIA NIEMIESZKALNA UŻYTKOWA [m2] 2 305,7 POWIERZCHNIA NIEMIESZKALNA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,6 KUBATURA CAŁKOWITA [m3] 6 876,1 KUBATURA O REGULOWANEJ TEMPERATURZE [m3] 6 864,3 JEDNOSTKOWA WIELKOŚĆ EMISJI CO2 ECO2 [t CO2/(m2 rok)] 0,094 UDZIAŁ ODNAWIALNYCH ŹRÓDEŁ ENERGII W ROCZNYM ZAPOTRZEBOWANIU NA ENERGIĘ KOŃCOWĄ UOZE [%] 0,0 DANE KLIMATYCZNE STREFA KLIMATYCZNA IV PROJEKTOWA TEMPERATURA ZEWNĘTRZNA 1 [oc] -22,0 ŚREDNIA ROCZNA TEMPERATURA ZEWNĘTRZNA Θm,e [oc] 6,9 STACJA METEOROLOGICZNA Zakopane PROJEKTOWE STRATY CIEPŁA NA OGRZEWANIE BUDYNKU PROJEKTOWA STRATA CIEPŁA PRZEZ PRZENIKANIE Φ [W] ,8 PROJEKTOWA WENTYLACYJNA STRATA CIEPŁA ΦV [W] ,6 CAŁKOWITA PROJEKTOWA STRATA CIEPŁA Φ [W] ,4 NADWYŻKA MOCY CIEPLNEJ ΦRH [W] 0,0 PROJEKTOWE OBCIĄŻENIE CIEPLNE BUDYNKU ΦHL [W] ,4 WSKAŹNIKI I WSPÓŁCZYNNIKI STRAT CIEPŁA WSKAŹNIK ΦHL ODNIESIONY DO POWIERZCHNI O REGULOWANEJ TEMPERATURZE ΦHL,A [W/m2] 59,2 WSKAŹNIK ΦHL ODNIESIONY DO KUBATURY O REGULOWANEJ TEMPERATURZE ΦHL,V [W/m3] 20,3 OBLICZENIOWA ROCZNA ILOŚĆ ZUŻYWANEGO NOŚNIKA ENERGII LUB ENERGII PRZEZ BUDYNEK SYSTEM TECHNICZNY RODZAJ NOŚNIKA ENERGII LUB ENERGII ILOŚĆ NOŚNIKA JEDNOSTKA ENERGII LUB ENERGII (m2 rok) OGRZEWCZY Gaz ziemny - wartość opałowa z RMŚ ,552 m3 PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ Energia elektryczna. Gaz ziemny - wartość opałowa z RMŚ Energia elektryczna. 5,792 kwh 21,477 m3 0,613 kwh

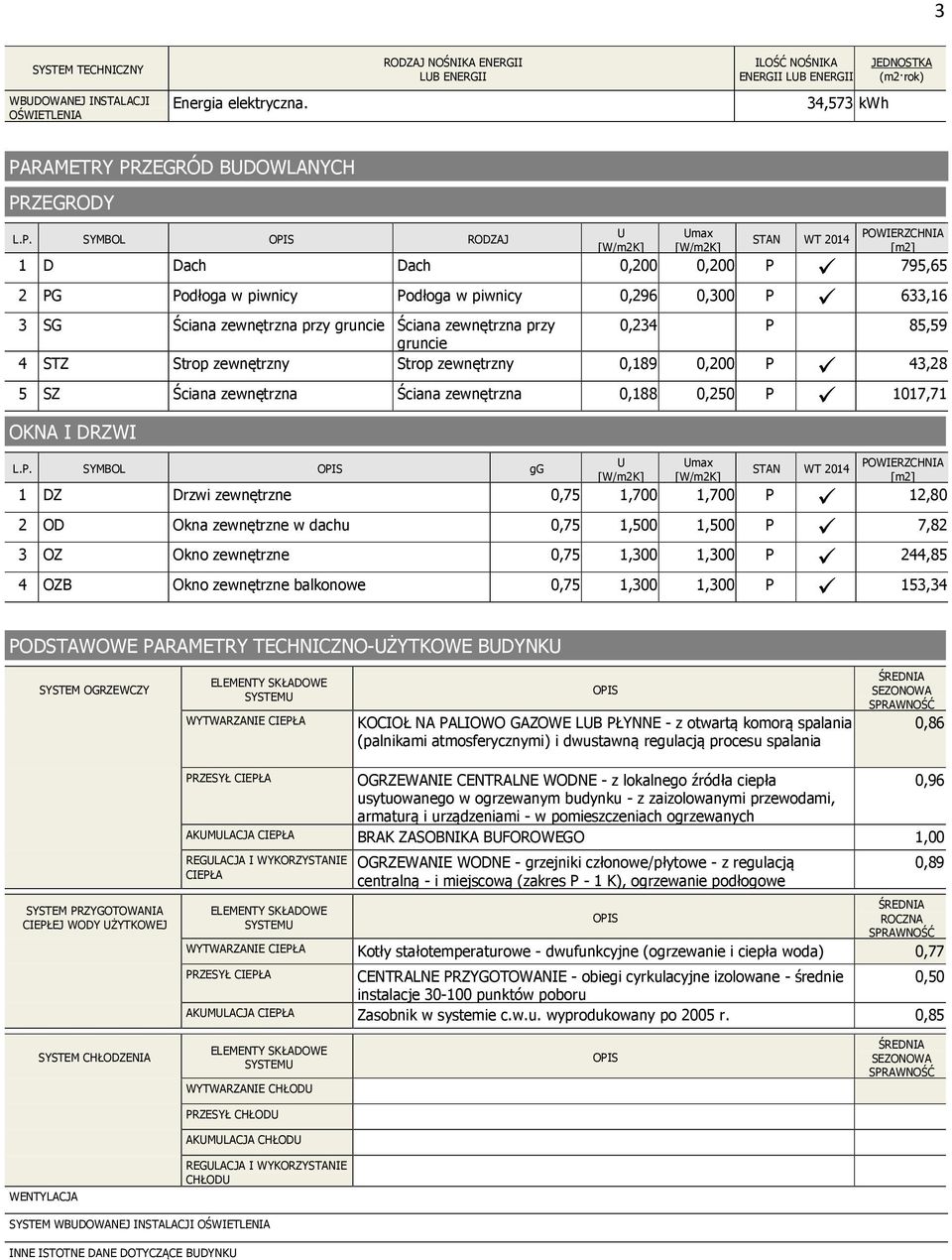

3 3 SYSTEM TECHNICZNY RODZAJ NOŚNIKA ENERGII LUB ENERGII ILOŚĆ NOŚNIKA JEDNOSTKA ENERGII LUB ENERGII (m2 rok) WBUDOWANEJ INSTALACJI OŚWIETLENIA Energia elektryczna. 34,573 kwh PARAMETRY PRZEGRÓD BUDOWLANYCH PRZEGRODY U Umax L.P. SYMBOL OPIS RODZAJ STAN WT 2014 POWIERZCHNIA [W/m2K] [W/m2K] [m2] 1 D Dach Dach 0,200 0,200 P 795,65 2 PG Podłoga w piwnicy Podłoga w piwnicy 0,296 0,300 P 633,16 3 SG Ściana zewnętrzna przy gruncie Ściana zewnętrzna przy 0,234 P 85,59 gruncie 4 STZ Strop zewnętrzny Strop zewnętrzny 0,189 0,200 P 43,28 5 SZ Ściana zewnętrzna Ściana zewnętrzna 0,188 0,250 P 1017,71 OKNA I DRZWI U Umax L.P. SYMBOL OPIS gg STAN WT 2014 POWIERZCHNIA [W/m2K] [W/m2K] [m2] 1 DZ Drzwi zewnętrzne 0,75 1,700 1,700 P 12,80 2 OD Okna zewnętrzne w dachu 0,75 1,500 1,500 P 7,82 3 OZ Okno zewnętrzne 0,75 1,300 1,300 P 244,85 4 OZB Okno zewnętrzne balkonowe 0,75 1,300 1,300 P 153,34 PODSTAWOWE PARAMETRY TECHNICZNO-UŻYTKOWE BUDYNKU SYSTEM OGRZEWCZY ELEMENTY SKŁADOWE SYSTEMU WYTWARZANIE CIEPŁA OPIS KOCIOŁ NA PALIOWO GAZOWE LUB PŁYNNE - z otwartą komorą spalania (palnikami atmosferycznymi) i dwustawną regulacją procesu spalania ŚREDNIA SEZONOWA SPRAWNOŚĆ 0,86 SYSTEM PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ PRZESYŁ CIEPŁA OGRZEWANIE CENTRALNE WODNE - z lokalnego źródła ciepła 0,96 usytuowanego w ogrzewanym budynku - z zaizolowanymi przewodami, armaturą i urządzeniami - w pomieszczeniach ogrzewanych AKUMULACJA CIEPŁA BRAK ZASOBNIKA BUFOROWEGO 1,00 REGULACJA I WYKORZYSTANIE CIEPŁA OGRZEWANIE WODNE - grzejniki członowe/płytowe - z regulacją centralną - i miejscową (zakres P - 1 K), ogrzewanie podłogowe ŚREDNIA ELEMENTY SKŁADOWE OPIS ROCZNA SYSTEMU SPRAWNOŚĆ WYTWARZANIE CIEPŁA Kotły stałotemperaturowe - dwufunkcyjne (ogrzewanie i ciepła woda) 0,77 PRZESYŁ CIEPŁA CENTRALNE PRZYGOTOWANIE - obiegi cyrkulacyjne izolowane - średnie 0,50 instalacje punktów poboru AKUMULACJA CIEPŁA Zasobnik w systemie c.w.u. wyprodukowany po 2005 r. 0,85 0,89 SYSTEM CHŁODZENIA ELEMENTY SKŁADOWE SYSTEMU WYTWARZANIE CHŁODU OPIS ŚREDNIA SEZONOWA SPRAWNOŚĆ PRZESYŁ CHŁODU AKUMULACJA CHŁODU WENTYLACJA REGULACJA I WYKORZYSTANIE CHŁODU SYSTEM WBUDOWANEJ INSTALACJI OŚWIETLENIA INNE ISTOTNE DANE DOTYCZĄCE BUDYNKU

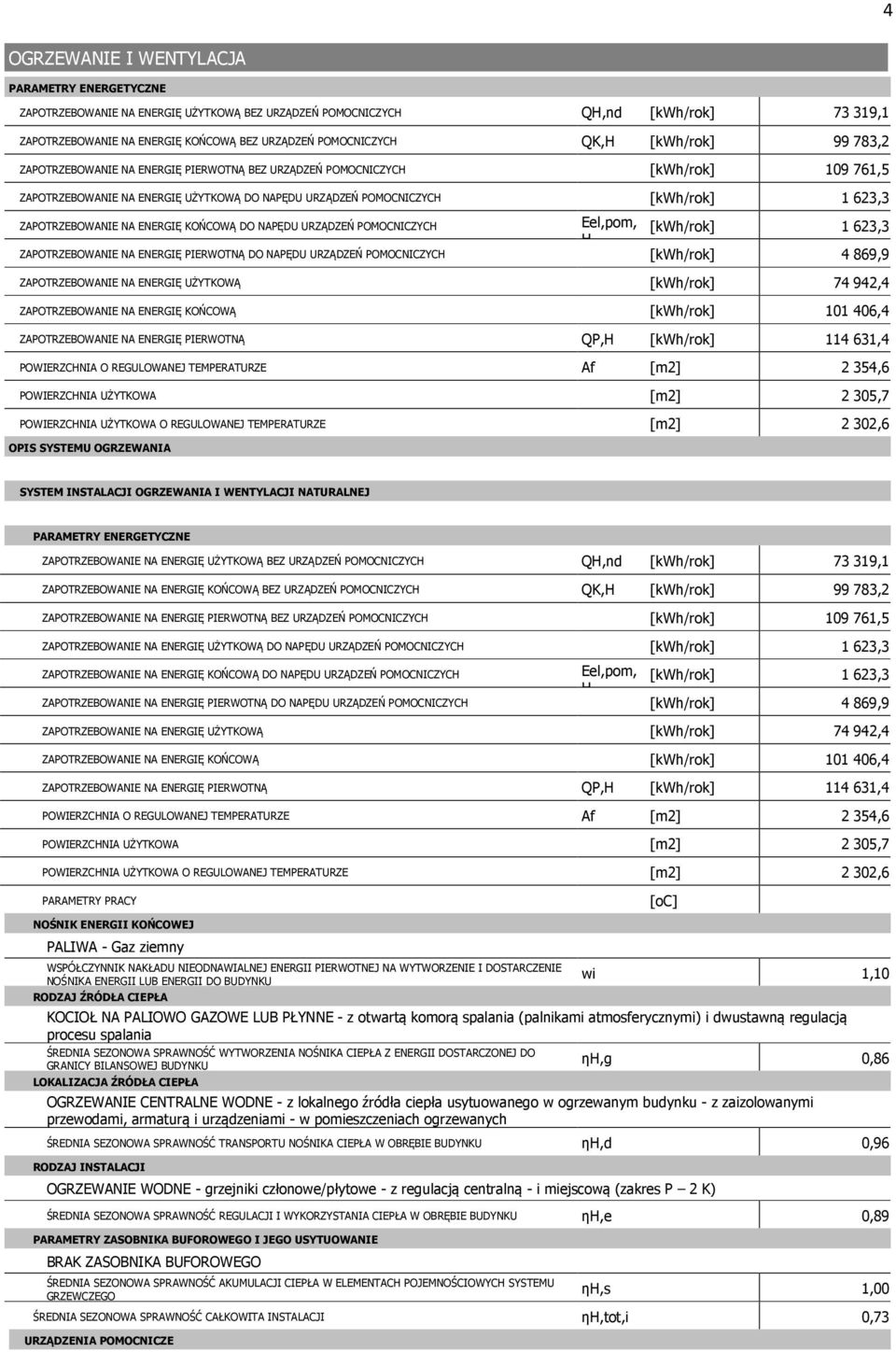

4 4 OGRZEWANIE I WENTYLACJA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH QH,nd ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,H ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 623,3 Eel,pom, 1 623,3 H ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 4 869,9 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,4 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,4 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,H ,4 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,6 OPIS SYSTEMU OGRZEWANIA SYSTEM INSTALACJI OGRZEWANIA I WENTYLACJI NATURALNEJ ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH QH,nd ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,H ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 623,3 Eel,pom, 1 623,3 H ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 4 869,9 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,4 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,4 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,H ,4 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,6 PARAMETRY PRACY NOŚNIK ENERGII KOŃCOWEJ PALIWA - Gaz ziemny WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU wi 1,10 RODZAJ ŹRÓDŁA CIEPŁA KOCIOŁ NA PALIOWO GAZOWE LUB PŁYNNE - z otwartą komorą spalania (palnikami atmosferycznymi) i dwustawną regulacją procesu spalania ŚREDNIA SEZONOWA SPRAWNOŚĆ WYTWORZENIA NOŚNIKA CIEPŁA Z ENERGII DOSTARCZONEJ DO GRANICY BILANSOWEJ BUDYNKU ηh,g 0,86 LOKALIZACJA ŹRÓDŁA CIEPŁA OGRZEWANIE CENTRALNE WODNE - z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku - z zaizolowanymi przewodami, armaturą i urządzeniami - w pomieszczeniach ogrzewanych ŚREDNIA SEZONOWA SPRAWNOŚĆ TRANSPORTU NOŚNIKA CIEPŁA W OBRĘBIE BUDYNKU ηh,d 0,96 RODZAJ INSTALACJI OGRZEWANIE WODNE - grzejniki członowe/płytowe - z regulacją centralną - i miejscową (zakres P 2 K) ŚREDNIA SEZONOWA SPRAWNOŚĆ REGULACJI I WYKORZYSTANIA CIEPŁA W OBRĘBIE BUDYNKU ηh,e 0,89 PARAMETRY ZASOBNIKA BUFOROWEGO I JEGO USYTUOWANIE BRAK ZASOBNIKA BUFOROWEGO ŚREDNIA SEZONOWA SPRAWNOŚĆ AKUMULACJI CIEPŁA W ELEMENTACH POJEMNOŚCIOWYCH SYSTEMU GRZEWCZEGO ηh,s 1,00 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA INSTALACJI ηh,tot,i 0,73 URZĄDZENIA POMOCNICZE [oc]

5 5 POMPY OBIEGOWE POMPY OBIEGOWE ogrzewania - w budynku o AU ponad 250 m2 - grzejniki członowe/płytowe - granica ogrzewania 10 C ŚREDNIA MOC JEDNOSTKOWA POMP OBIEGOWYCH qel [W/m2] 0,15 ŚREDNI CZAS DZIAŁANIA POMP OBIEGOWYCH tel [h/rok] WENTYLACJA MECHANICZNA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH Qv,nd 9 229,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,V ,4 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 Eel,pom, ,2 V ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,6 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,V ,1 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE WENTYLOWANA MECHANICZNIE Af,V [m2] 835,7 POWIETRZE USUWANE PRZEZ WENTYLACJĘ MECHANICZNĄ Vex [m3/h] ,0 SEZONOWA SPRAWNOŚĆ SYSTEMU REKUPERACJI ηrecup 49,00 SEZONOWA SPRAWNOŚĆ GRUNTOWEGO POWIETRZA WYMIENNIKA CIEPŁA ηgwc 0,00 SEZONOWY STOPIEŃ RECYRKULACJI ηrec 0,00 TYP WENTYLACJI URZĄDZENIA POMOCNICZNE WENTYLATORY WENTYLATORY W CENTRALI NAWIEWNO-WYWIEWNEJ - wymiana powietrza powyżej 0,6 h-1 ŚREDNIA MOC JEDNOSTKOWA WENTYLATORÓW qel [W/m2] 1,60 ŚREDNI CZAS DZIAŁANIA WENTYLATORÓW tel [h/rok] CIEPŁA WODA UŻYTKOWA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH QW,nd ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,W ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 411,5 Eel,pom, 1 411,5 W ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 4 234,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,W ,0 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,6 OPIS SYSTEMU CIEPŁEJ WODY

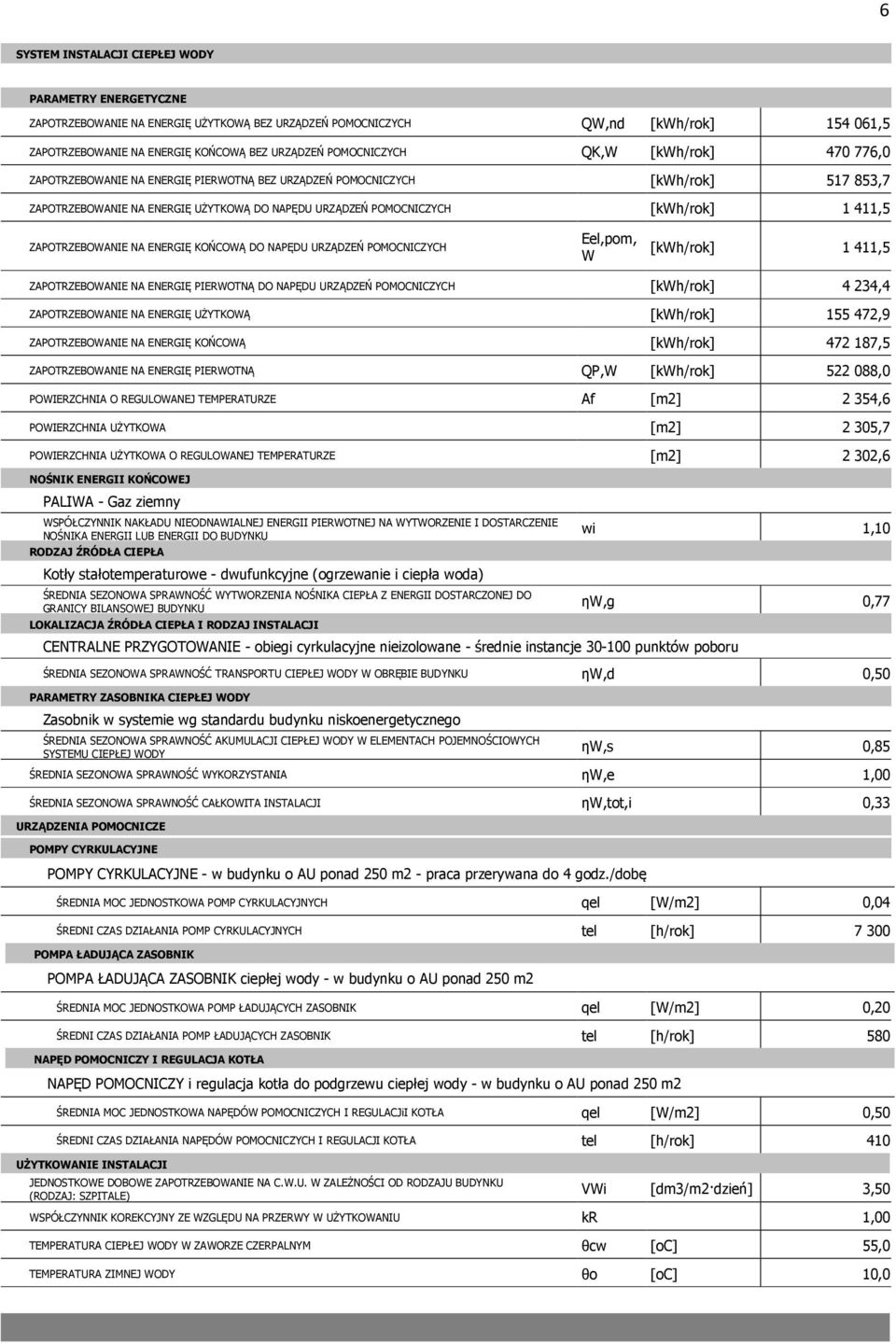

6 6 SYSTEM INSTALACJI CIEPŁEJ WODY ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH QW,nd ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,W ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 411,5 Eel,pom, W 1 411,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 4 234,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,W ,0 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,6 NOŚNIK ENERGII KOŃCOWEJ PALIWA - Gaz ziemny WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU RODZAJ ŹRÓDŁA CIEPŁA Kotły stałotemperaturowe - dwufunkcyjne (ogrzewanie i ciepła woda) ŚREDNIA SEZONOWA SPRAWNOŚĆ WYTWORZENIA NOŚNIKA CIEPŁA Z ENERGII DOSTARCZONEJ DO GRANICY BILANSOWEJ BUDYNKU LOKALIZACJA ŹRÓDŁA CIEPŁA I RODZAJ INSTALACJI wi 1,10 ηw,g 0,77 CENTRALNE PRZYGOTOWANIE - obiegi cyrkulacyjne nieizolowane - średnie instancje punktów poboru ŚREDNIA SEZONOWA SPRAWNOŚĆ TRANSPORTU CIEPŁEJ WODY W OBRĘBIE BUDYNKU ηw,d 0,50 PARAMETRY ZASOBNIKA CIEPŁEJ WODY Zasobnik w systemie wg standardu budynku niskoenergetycznego ŚREDNIA SEZONOWA SPRAWNOŚĆ AKUMULACJI CIEPŁEJ WODY W ELEMENTACH POJEMNOŚCIOWYCH SYSTEMU CIEPŁEJ WODY ηw,s 0,85 ŚREDNIA SEZONOWA SPRAWNOŚĆ WYKORZYSTANIA ηw,e 1,00 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA INSTALACJI ηw,tot,i 0,33 URZĄDZENIA POMOCNICZE POMPY CYRKULACYJNE POMPY CYRKULACYJNE - w budynku o AU ponad 250 m2 - praca przerywana do 4 godz./dobę ŚREDNIA MOC JEDNOSTKOWA POMP CYRKULACYJNYCH qel [W/m2] 0,04 ŚREDNI CZAS DZIAŁANIA POMP CYRKULACYJNYCH tel [h/rok] POMPA ŁADUJĄCA ZASOBNIK POMPA ŁADUJĄCA ZASOBNIK ciepłej wody - w budynku o AU ponad 250 m2 ŚREDNIA MOC JEDNOSTKOWA POMP ŁADUJĄCYCH ZASOBNIK qel [W/m2] 0,20 ŚREDNI CZAS DZIAŁANIA POMP ŁADUJĄCYCH ZASOBNIK tel [h/rok] 580 NAPĘD POMOCNICZY I REGULACJA KOTŁA NAPĘD POMOCNICZY i regulacja kotła do podgrzewu ciepłej wody - w budynku o AU ponad 250 m2 ŚREDNIA MOC JEDNOSTKOWA NAPĘDÓW POMOCNICZYCH I REGULACJiI KOTŁA qel [W/m2] 0,50 ŚREDNI CZAS DZIAŁANIA NAPĘDÓW POMOCNICZYCH I REGULACJI KOTŁA tel [h/rok] 410 UŻYTKOWANIE INSTALACJI JEDNOSTKOWE DOBOWE ZAPOTRZEBOWANIE NA C.W.U. W ZALEŻNOŚCI OD RODZAJU BUDYNKU (RODZAJ: SZPITALE) VWi [dm3/m2 dzień] 3,50 WSPÓŁCZYNNIK KOREKCYJNY ZE WZGLĘDU NA PRZERWY W UŻYTKOWANIU kr 1,00 TEMPERATURA CIEPŁEJ WODY W ZAWORZE CZERPALNYM θcw [oc] 55,0 TEMPERATURA ZIMNEJ WODY θo [oc] 10,0

7 7 OŚWIETLENIE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ,L 0,0 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ,L 0,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,L ,6 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,6 OPIS SYSTEMU OŚWIETLENIA SYSTEM INSTALACJI OŚWIETLENIOWEJ ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ,L 0,0 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ,L 0,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,L ,6 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,6 MOC JEDNOSTKOWA OPRAW OŚWIETLENIA (TYP BUDYNKU: SZPITALE - KLASA A (ST. PODSTAWOWY)) CZAS UŻYTKOWANIA OŚWIETLENIA (TYP BUDYNKU: BUDYNKI GASTRONOMII I USŁUG) PN [W/m2] 15,0 td [h/rok] 1 250,0 tn [h/rok] 1 250,0 WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY NIEOBECNOŚĆ UŻYTKOWNIKÓW (TYP BUDYNKU: SZPITALE - REGULACJA RĘCZNA (CZĘŚCIOWO AUTOMATYCZNA)) FO 0,8 WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY WYKORZYSTANIE ŚWIATŁA DZIENNEGO (TYP BUDYNKU: SZPITALE - REGULACJA RĘCZNA) FD 1,0 WSPÓŁCZYNNIK UTRZYMANIA POZIOMU NATĘŻENIA OŚWIETLENIA (SPOSÓB REGULACJI: BRAK REGULACJI NATĘŻENIA OŚWIETLENIA) MF 1,00 WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY OBNIŻENIE NATĘŻENIA OŚWIETLENIA DO POZIOMU WYMAGANEGO FC 1,00 ELEKTRYCZNOŚĆ Q U Q K Q P URZĄDZENIA POMOCNICZE SYSTEMU OGRZEWANIA 1 623, , ,9 2,0 URZĄDZENIA POMOCNICZE SYSTEMU WENTYLACJI , , ,5 12,0 URZĄDZENIA POMOCNICZE SYSTEMU CIEPŁEJ WODY 1 411, , ,4 1,0 SYSTEM OŚWIETLENIA , , ,6 84,0 SUMA , , ,4 100,0 OPIS SYSTEMU ELEKTRYCZNOŚCI UDZIAŁ [%] SYSTEM INSTALACJI ELEKTRYCZNEJ ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,1 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,4 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE [m2] 2 302,5 NOŚNIK ENERGII KOŃCOWEJ ENERGIA ELEKTRYCZNA - produkcja mieszana WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU wi 3,00

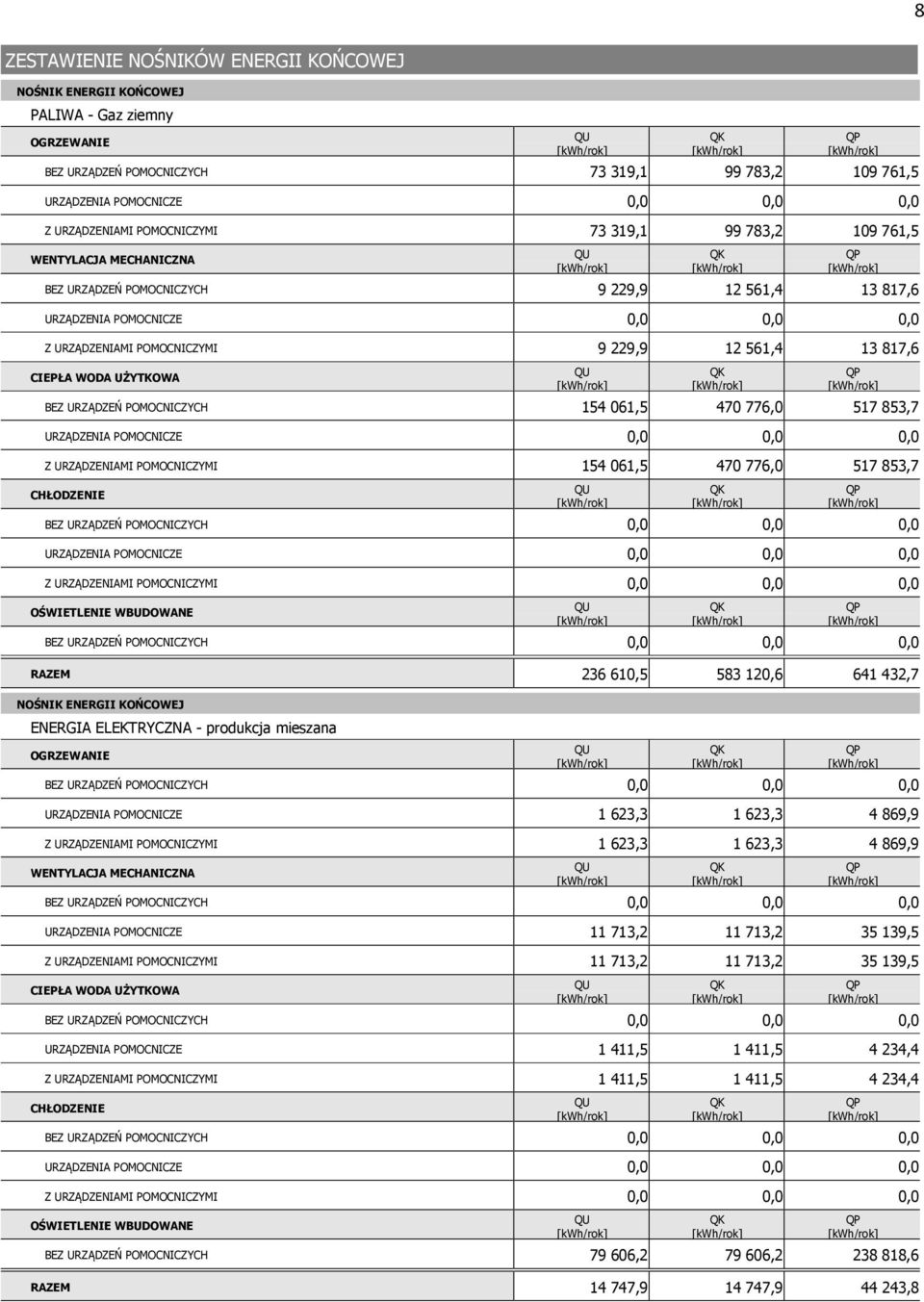

8 8 ZESTAWIENIE NOŚNIKÓW ENERGII KOŃCOWEJ NOŚNIK ENERGII KOŃCOWEJ PALIWA - Gaz ziemny OGRZEWANIE BEZ URZĄDZEŃ POMOCNICZYCH , , ,5 URZĄDZENIA POMOCNICZE 0,0 0,0 0,0 Z URZĄDZENIAMI POMOCNICZYMI , , ,5 WENTYLACJA MECHANICZNA BEZ URZĄDZEŃ POMOCNICZYCH 9 229, , ,6 URZĄDZENIA POMOCNICZE 0,0 0,0 0,0 Z URZĄDZENIAMI POMOCNICZYMI 9 229, , ,6 CIEPŁA WODA UŻYTKOWA BEZ URZĄDZEŃ POMOCNICZYCH , , ,7 URZĄDZENIA POMOCNICZE 0,0 0,0 0,0 Z URZĄDZENIAMI POMOCNICZYMI , , ,7 CHŁODZENIE BEZ URZĄDZEŃ POMOCNICZYCH 0,0 0,0 0,0 URZĄDZENIA POMOCNICZE 0,0 0,0 0,0 Z URZĄDZENIAMI POMOCNICZYMI 0,0 0,0 0,0 OŚWIETLENIE WBUDOWANE BEZ URZĄDZEŃ POMOCNICZYCH 0,0 0,0 0,0 RAZEM , , ,7 NOŚNIK ENERGII KOŃCOWEJ ENERGIA ELEKTRYCZNA - produkcja mieszana OGRZEWANIE BEZ URZĄDZEŃ POMOCNICZYCH 0,0 0,0 0,0 URZĄDZENIA POMOCNICZE 1 623, , ,9 Z URZĄDZENIAMI POMOCNICZYMI 1 623, , ,9 WENTYLACJA MECHANICZNA BEZ URZĄDZEŃ POMOCNICZYCH 0,0 0,0 0,0 URZĄDZENIA POMOCNICZE , , ,5 Z URZĄDZENIAMI POMOCNICZYMI , , ,5 CIEPŁA WODA UŻYTKOWA BEZ URZĄDZEŃ POMOCNICZYCH 0,0 0,0 0,0 URZĄDZENIA POMOCNICZE 1 411, , ,4 Z URZĄDZENIAMI POMOCNICZYMI 1 411, , ,4 CHŁODZENIE BEZ URZĄDZEŃ POMOCNICZYCH 0,0 0,0 0,0 URZĄDZENIA POMOCNICZE 0,0 0,0 0,0 Z URZĄDZENIAMI POMOCNICZYMI 0,0 0,0 0,0 OŚWIETLENIE WBUDOWANE BEZ URZĄDZEŃ POMOCNICZYCH , , ,6 RAZEM , , ,8

9 9 SEZONOWE ZUŻYCIE ENERGII NA OGRZEWANIE BILANS ENERGII W SEZONIE - OGRZEWANIE MIESIĄC Nd Tem,m [oc] QD [GJ/rok] Qiw [GJ/rok] Qg [GJ/rok] Qve Qsol ηh,gn [GJ/rok] [GJ/rok] Qint [GJ/rok] QH,nd [GJ/rok] Styczeń 31-2,8 57,22 0,00 9,68 76,78 0,943 23,38 63,07 62,13 1,000 Luty 28-2,3 50,59 0,00 8,55 75,14 0,933 27,12 56,96 55,83 1,000 Marzec 31 1,1 47,82 0,00 8,04 64,01 0,842 41,34 63,07 31,99 1,000 Kwiecień 30 5,0 37,19 0,00 6,21 51,24 0,696 55,13 61,03 13,80 0,516 Maj 31 9,8 26,86 0,00 4,40 35,53 0,474 71,66 63,07 2,98 0,000 Czerwiec 0 12,7 19,24 0,00 3,09 26,03 0,345 77,12 61,03 0,76 0,000 Lipiec 0 14,3 16,02 0,00 2,52 20,80 0,276 78,56 63,07 0,26 0,000 Sierpień 0 13,1 18,91 0,00 3,02 24,73 0,353 67,20 63,07 0,67 0,000 Wrzesień 30 11,2 22,73 0,00 3,70 30,95 0,502 48,39 61,03 2,47 0,000 Październik 31 4,6 39,39 0,00 6,58 52,55 0,795 35,39 63,07 20,22 0,766 Listopad 30 1,5 45,35 0,00 7,62 62,70 0,913 20,44 61,03 41,26 1,000 Grudzień 31-3,0 57,70 0,00 9,76 77,43 0,954 19,13 63,07 66,50 1,000 W sezonie 273 5,5 384,84 0,00 64,54 526,34 0, ,97 555,39 297,18 fh,m ZESTAWIENIE STRAT ENERGII PRZEZ PRZEGRODY - OGRZEWANIE OPIS [GJ/rok] [%] Drzwi zewnętrzne 7, ,7 Okno zewnętrzne 225, ,0 Dach 64, ,6 Podłoga w piwnicy 52, ,3 Strop zewnętrzny 3, ,3 Ściana zewnętrzna przy gruncie 12, ,3 Ściana zewnętrzna 81, ,4 Okna zewnętrzne w dachu 4, ,5 Ciepło na wentylację 526, ,8 RAZEM 978, ,0 GRAFICZNA PREZENTACJA STRAT ENERGII PRZEZ PRZEGRODY - OGRZEWANIE RAZEM 897, ,0

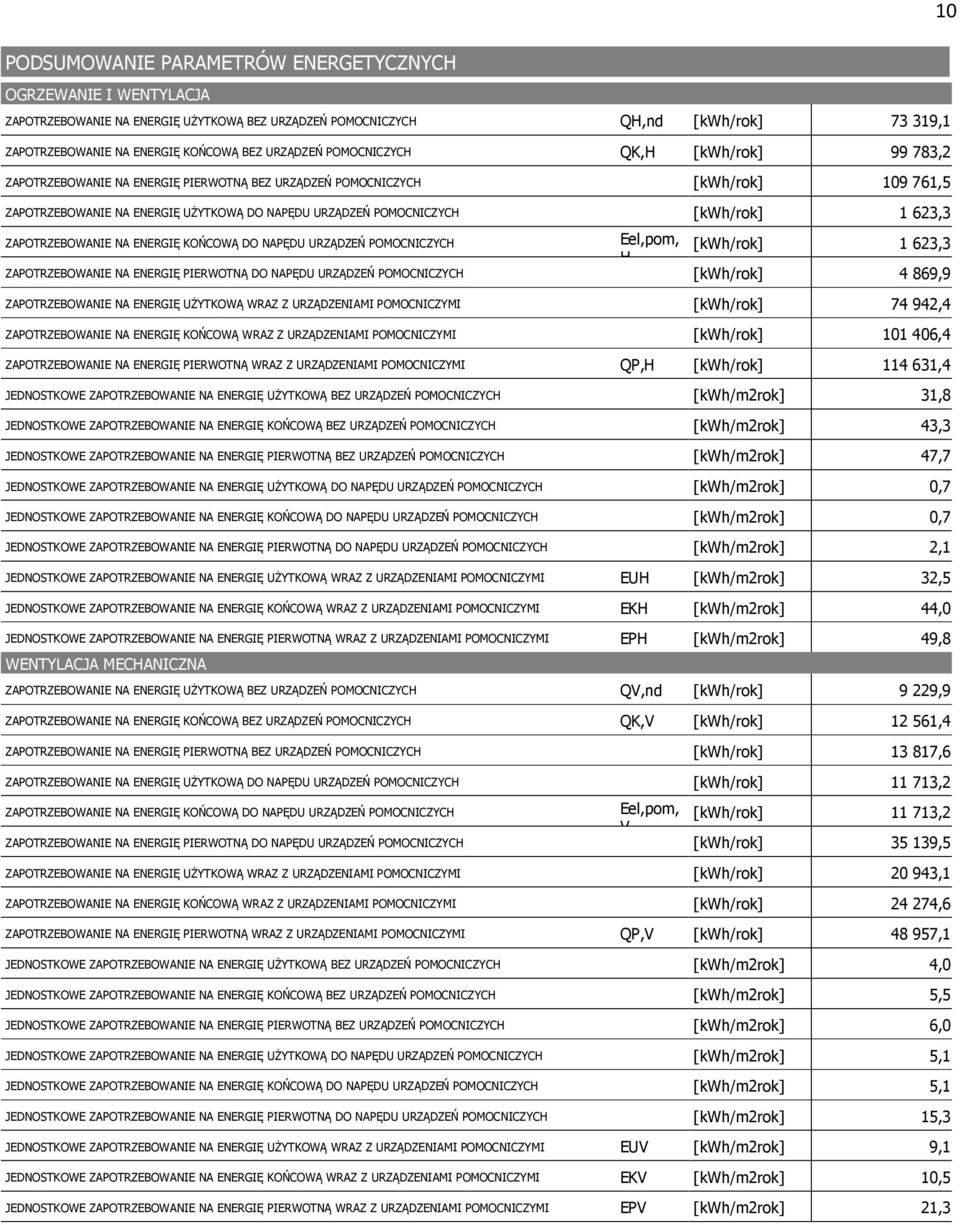

10 10 PODSUMOWANIE PARAMETRÓW ENERGETYCZNYCH OGRZEWANIE I WENTYLACJA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH QH,nd ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,H ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 623,3 Eel,pom, 1 623,3 H ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 4 869,9 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,4 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,4 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI,H ,4 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 31,8 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 43,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 47,7 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 0,7 JEDNOSTKOWE [kwh/m2rok] 0,7 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 2,1 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EUH [kwh/m2rok] 32,5 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EKH [kwh/m2rok] 44,0 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EPH [kwh/m2rok] 49,8 WENTYLACJA MECHANICZNA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH QV,nd 9 229,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,V ,4 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 Eel,pom, ,2 V ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,6 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI,V ,1 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 4,0 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 5,5 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 6,0 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 5,1 JEDNOSTKOWE [kwh/m2rok] 5,1 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 15,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EUV [kwh/m2rok] 9,1 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EKV [kwh/m2rok] 10,5 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EPV [kwh/m2rok] 21,3

11 11 CIEPŁA WODA UŻYTKOWA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH QW,nd ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH,W ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 411,5 Eel,pom, 1 411,5 W ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 4 234,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI,W ,0 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 66,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 204,5 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 224,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 0,6 JEDNOSTKOWE [kwh/m2rok] 0,6 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 1,8 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EUW [kwh/m2rok] 67,5 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EKW [kwh/m2rok] 205,1 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EPW [kwh/m2rok] 226,7 CHŁODZENIE BRAK CHŁODZONYCH POMIESZCZEŃ OŚWIETLENIE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ,L ,6 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ EUL [kwh/m2rok] 34,6 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ EKL [kwh/m2rok] 34,6 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ EPL [kwh/m2rok] 103,7 ŁĄCZNIE DLA BUDYNKU ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH Qnd ,7 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,3 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,9 Eel,pom ,9 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,4 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,8 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,1 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 137,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 287,8 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 382,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 6,4 JEDNOSTKOWE [kwh/m2rok] 0,6 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH [kwh/m2rok] 19,2 ZAPOTRZEBOWANIE NA ENERGIĘ JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EU [kwh/m2rok] 109,2 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EK [kwh/m2rok] 294,2 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EP [kwh/m2rok] 401,5

12 12 JEDNOSTKOWE GRANICZNE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DLA BUDYNKU WG WT 2014 EPWT 2014 [kwh/m2rok] 490,0 SPRAWDZENIE SPEŁNIENIA WYMAGAŃ WARUNKÓW TECHNICZNYCH WT 2014 DLA BUDYNKU NOWEGO WARUNEK WSKAŹNIKA EP WARUNEK WSPÓŁCZYNNIKÓW U PRZEGRÓD SPEŁNIONY SPEŁNIONY BUDYNEK SPEŁNIA WYMAGANIA WT 2014 w powyższym zakresie1 1 Zgodnie z Rozporządzeniem MTBiGM z dn. 5 lipca 2013 r., zmieniającym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( 328): Budynek nowo wznoszony powinien być zaprojektowany m.in. tak, aby wartość wskaźnika EP była mniejsza od wartości granicznej oraz przegrody zewnętrzne odpowiadały wymaganiom izolacyjności cieplnej.
