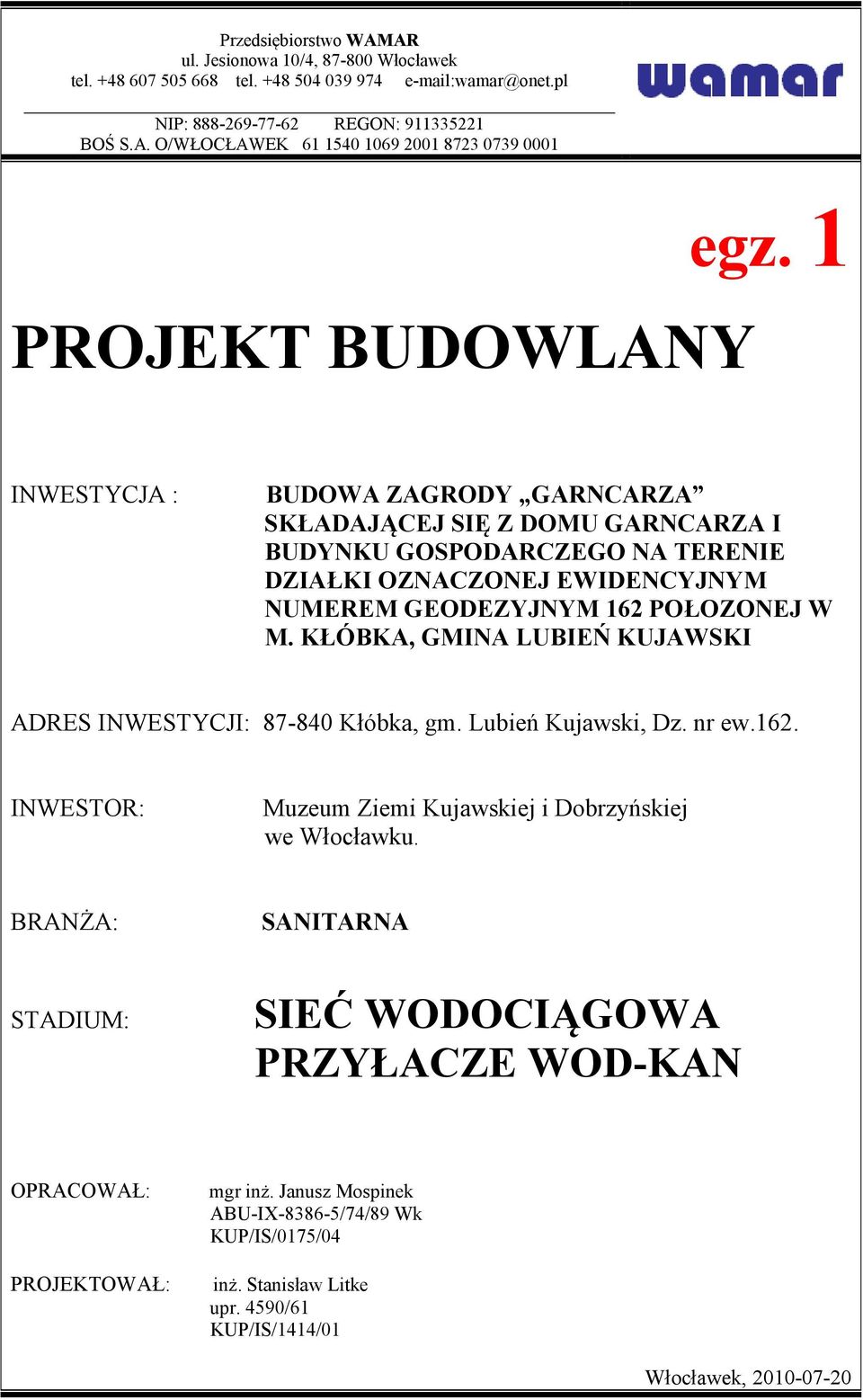

1 Przedsiębiorstwo WAMAR ul. Jesionowa 10/4, Włocławek tel tel NIP: REGON: BOŚ S.A. O/WŁOCŁAWEK PROJEKT BUDOWLANY egz. 1 INWESTYCJA : BUDOWA ZAGRODY GARNCARZA SKŁADAJĄCEJ SIĘ Z DOMU GARNCARZA I BUDYNKU GOSPODARCZEGO NA TERENIE DZIAŁKI OZNACZONEJ EWIDENCYJNYM NUMEREM GEODEZYJNYM 162 POŁOZONEJ W M. KŁÓBKA, GMINA LUBIEŃ KUJAWSKI ADRES INWESTYCJI: Kłóbka, gm. Lubień Kujawski, Dz. nr ew.162. INWESTOR: Muzeum Ziemi Kujawskiej i Dobrzyńskiej we Włocławku. BRANŻA: SANITARNA STADIUM: SIEĆ WODOCIĄGOWA PRZYŁACZE WOD-KAN OPRACOWAŁ: PROJEKTOWAŁ: mgr inż. Janusz Mospinek ABU-IX /74/89 Wk KUP/IS/0175/04 inż. Stanisław Litke upr. 4590/61 KUP/IS/1414/01 Włocławek,

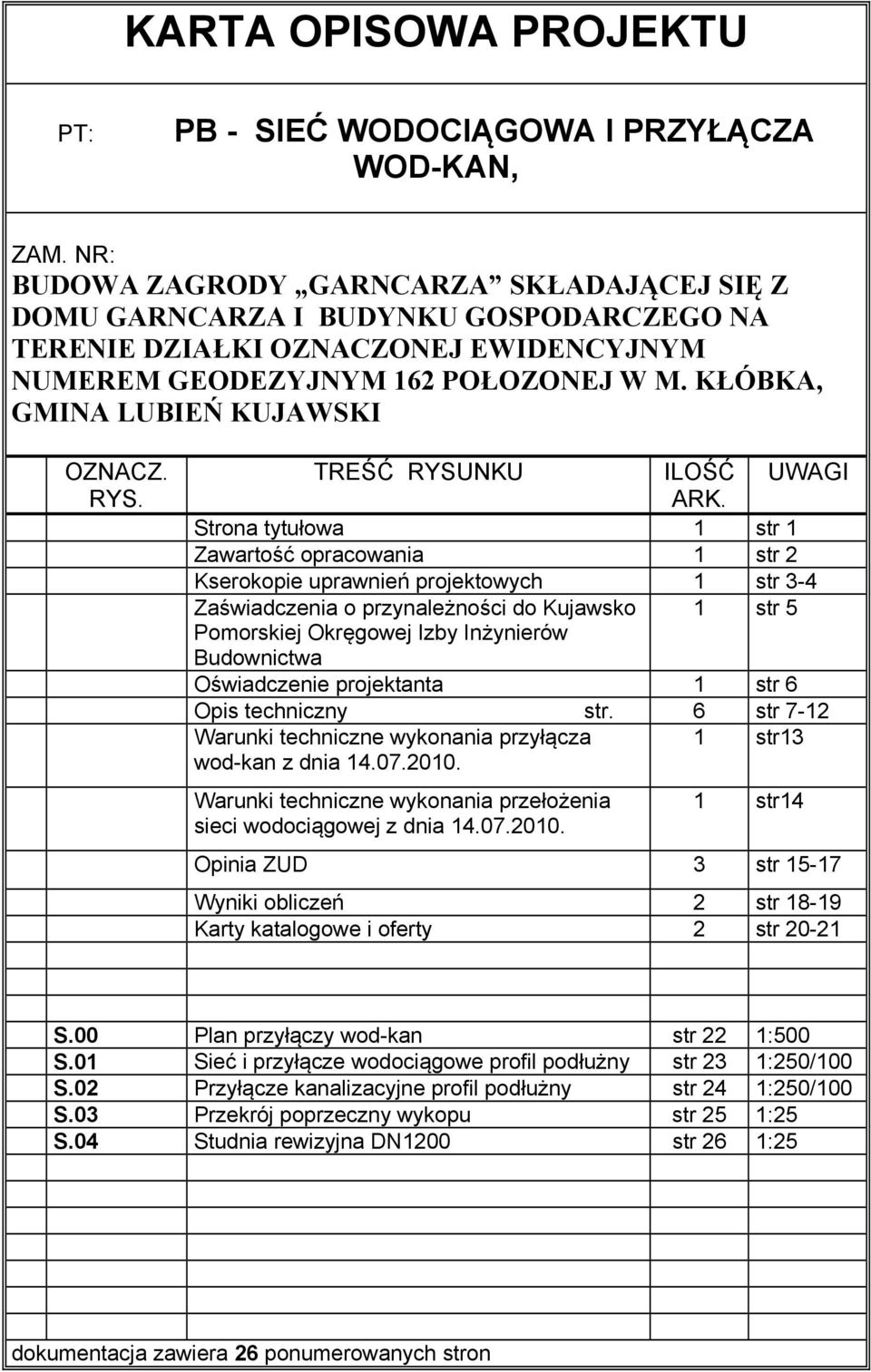

2 KARTA OPISOWA PROJEKTU PT: PB - SIEĆ WODOCIĄGOWA I PRZYŁĄCZA WOD-KAN, ZAM. NR: BUDOWA ZAGRODY GARNCARZA SKŁADAJĄCEJ SIĘ Z DOMU GARNCARZA I BUDYNKU GOSPODARCZEGO NA TERENIE DZIAŁKI OZNACZONEJ EWIDENCYJNYM NUMEREM GEODEZYJNYM 162 POŁOZONEJ W M. KŁÓBKA, GMINA LUBIEŃ KUJAWSKI OZNACZ. RYS. TREŚĆ RYSUNKU ILOŚĆ UWAGI ARK. Strona tytułowa 1 str 1 Zawartość opracowania 1 str 2 Kserokopie uprawnień projektowych 1 str 3-4 Zaświadczenia o przynależności do Kujawsko 1 str 5 Pomorskiej Okręgowej Izby Inżynierów Budownictwa Oświadczenie projektanta 1 str 6 Opis techniczny str. 6 str 7-12 Warunki techniczne wykonania przyłącza wod-kan z dnia str13 Warunki techniczne wykonania przełożenia sieci wodociągowej z dnia str14 Opinia ZUD 3 str Wyniki obliczeń 2 str Karty katalogowe i oferty 2 str S.00 Plan przyłączy wod-kan str 22 1:500 S.01 Sieć i przyłącze wodociągowe profil podłużny str 23 1:250/100 S.02 Przyłącze kanalizacyjne profil podłużny str 24 1:250/100 S.03 Przekrój poprzeczny wykopu str 25 1:25 S.04 Studnia rewizyjna DN1200 str 26 1:25 dokumentacja zawiera 26 ponumerowanych stron

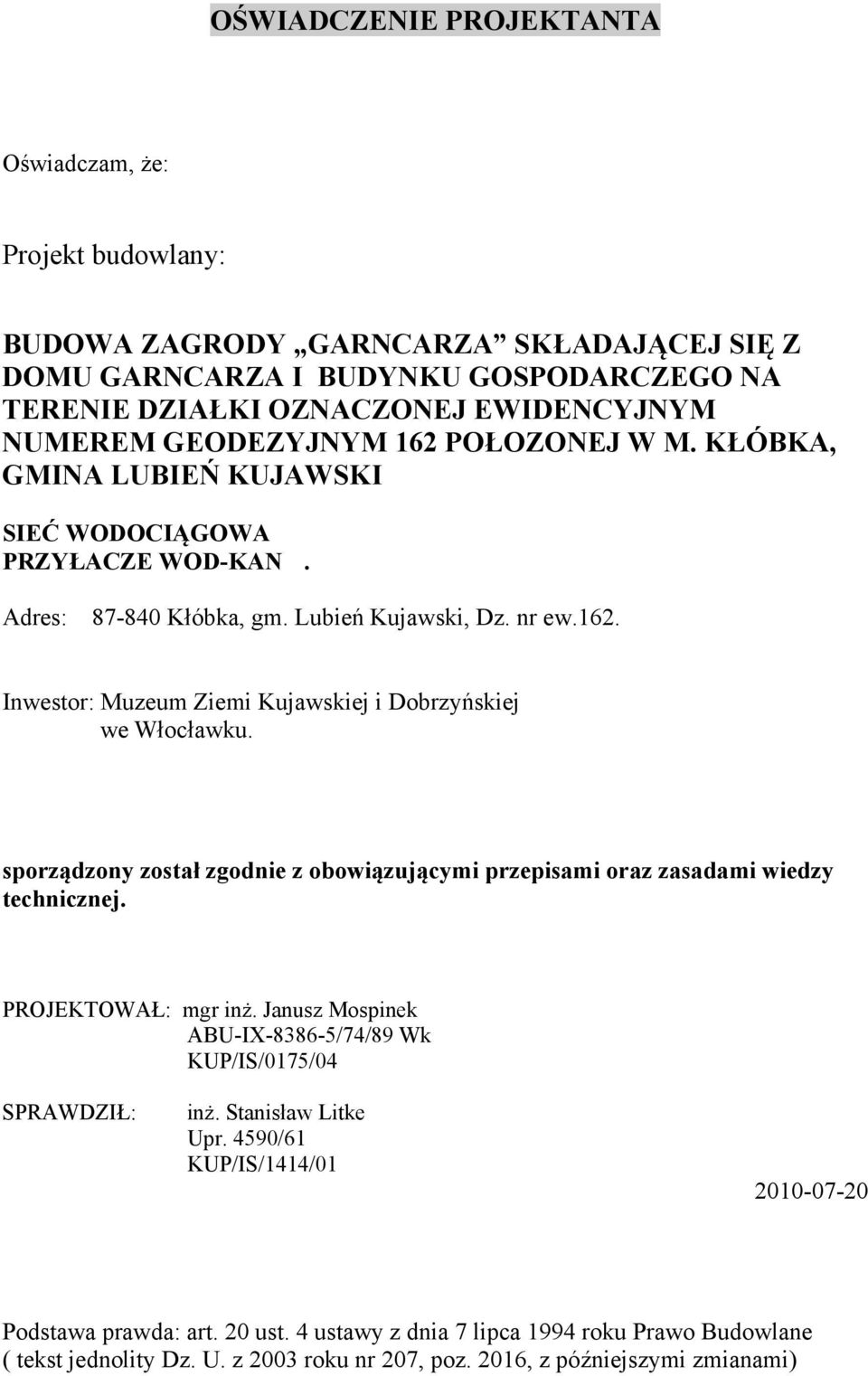

3 OŚWIADCZENIE PROJEKTANTA Oświadczam, że: Projekt budowlany: BUDOWA ZAGRODY GARNCARZA SKŁADAJĄCEJ SIĘ Z DOMU GARNCARZA I BUDYNKU GOSPODARCZEGO NA TERENIE DZIAŁKI OZNACZONEJ EWIDENCYJNYM NUMEREM GEODEZYJNYM 162 POŁOZONEJ W M. KŁÓBKA, GMINA LUBIEŃ KUJAWSKI SIEĆ WODOCIĄGOWA PRZYŁACZE WOD-KAN. Adres: Kłóbka, gm. Lubień Kujawski, Dz. nr ew.162. Inwestor: Muzeum Ziemi Kujawskiej i Dobrzyńskiej we Włocławku. sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTOWAŁ: mgr inż. Janusz Mospinek ABU-IX /74/89 Wk KUP/IS/0175/04 SPRAWDZIŁ: inż. Stanisław Litke Upr. 4590/61 KUP/IS/1414/ Podstawa prawda: art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane ( tekst jednolity Dz. U. z 2003 roku nr 207, poz. 2016, z późniejszymi zmianami)

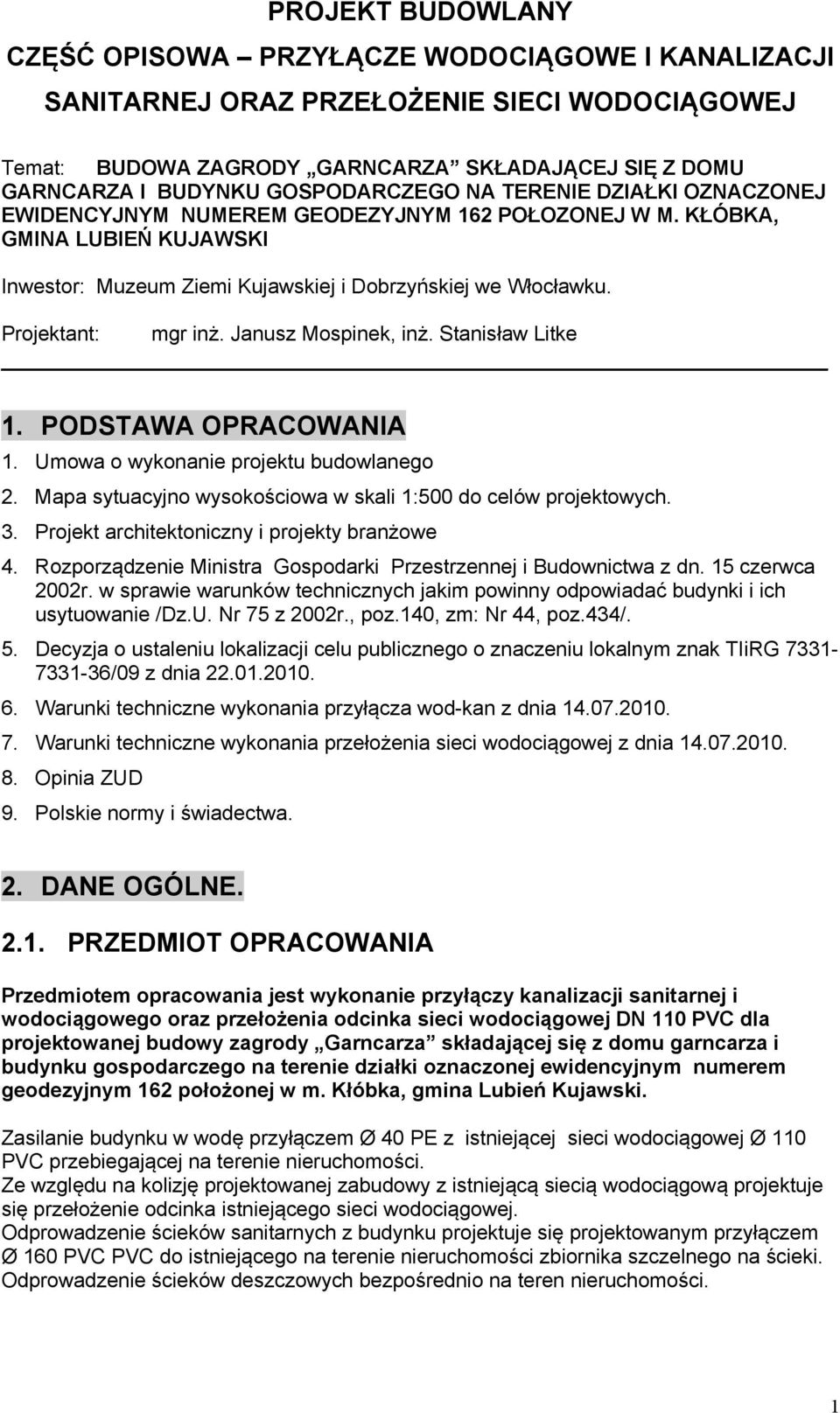

4 PROJEKT BUDOWLANY CZĘŚĆ OPISOWA PRZYŁĄCZE WODOCIĄGOWE I KANALIZACJI SANITARNEJ ORAZ PRZEŁOŻENIE SIECI WODOCIĄGOWEJ Temat: BUDOWA ZAGRODY GARNCARZA SKŁADAJĄCEJ SIĘ Z DOMU GARNCARZA I BUDYNKU GOSPODARCZEGO NA TERENIE DZIAŁKI OZNACZONEJ EWIDENCYJNYM NUMEREM GEODEZYJNYM 162 POŁOZONEJ W M. KŁÓBKA, GMINA LUBIEŃ KUJAWSKI Inwestor: Muzeum Ziemi Kujawskiej i Dobrzyńskiej we Włocławku. Projektant: mgr inż. Janusz Mospinek, inż. Stanisław Litke 1. PODSTAWA OPRACOWANIA 1. Umowa o wykonanie projektu budowlanego 2. Mapa sytuacyjno wysokościowa w skali 1:500 do celów projektowych. 3. Projekt architektoniczny i projekty branżowe 4. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dn. 15 czerwca 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75 z 2002r., poz.140, zm: Nr 44, poz.434/. 5. Decyzja o ustaleniu lokalizacji celu publicznego o znaczeniu lokalnym znak TIiRG /09 z dnia Warunki techniczne wykonania przyłącza wod-kan z dnia Warunki techniczne wykonania przełożenia sieci wodociągowej z dnia Opinia ZUD 9. Polskie normy i świadectwa. 2. DANE OGÓLNE PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest wykonanie przyłączy kanalizacji sanitarnej i wodociągowego oraz przełożenia odcinka sieci wodociągowej DN 110 PVC dla projektowanej budowy zagrody Garncarza składającej się z domu garncarza i budynku gospodarczego na terenie działki oznaczonej ewidencyjnym numerem geodezyjnym 162 położonej w m. Kłóbka, gmina Lubień Kujawski. Zasilanie budynku w wodę przyłączem Ø 40 PE z istniejącej sieci wodociągowej Ø 110 PVC przebiegającej na terenie nieruchomości. Ze względu na kolizję projektowanej zabudowy z istniejącą siecią wodociągową projektuje się przełożenie odcinka istniejącego sieci wodociągowej. Odprowadzenie ścieków sanitarnych z budynku projektuje się projektowanym przyłączem Ø 160 PVC PVC do istniejącego na terenie nieruchomości zbiornika szczelnego na ścieki. Odprowadzenie ścieków deszczowych bezpośrednio na teren nieruchomości. 1

5 3. OPIS TECHNICZNY ROZWIĄZAŃ. Zakres robót przy wykonywaniu kanalizacji sanitarnej oraz przyłączy wody obejmuje: oznakowanie robót wykonanie prac przygotowawczych, w tym rozbiórki istniejących nawierzchni, wykonanie wykopu w gruncie kat. III-IV wraz z umocnieniem ścian wykopu przygotowanie podłoża pod przewody i obiekty na sieci, ułożenie przewodów kanalizacyjnych, odgałęzień, studni kanalizacyjnych, ułożenie przewodów wodociągowych włączenie do projektowanych instalacji, włączenie do istniejących sieci, zasypanie i zagęszczenie wykopu z demontażem umocnień ścian wykopu, odtworzenie nawierzchni po robotach 3.1.PRZYŁĄCZE WODY ZIMNEJ PRZEŁOŻENIE ODCINKA SIECI. Projektuje się doprowadzenie wody zimnej do budynku z zewnętrznej sieci wodociągowej Ø 110 PVC mm zlokalizowanej na terenie działki, przyłączem z rur polietylenowych PE 80 PN 10 SDR 13,6 o średnicy DN 40 mm. Włączenie do rurociągu Ø 110 mm wykonać po przez trójnik Ø 110/50 w trakcie przekładki odcinka sieci. Ze względu na kolizję projektowanej zabudowy z istniejącą siecią wodociągową projektuje się przełożenie odcinka istniejącego sieci wodociągowej Ø 110 PVC. Nowy odcinek wykonać z rur kielichowych z uszczelką wargową PVC-U PN 10 SDR 26 o średnicy DN 110x4,2 mm. Obliczeniowy przepływ wody wg pb. instalacji wewnętrznej: Zestawienie urządzeń: Dom Garncarza Odbiorniki Liczba Normatywny wypływ wody zimnej q n Normatywny wypływ wody ciepłej q n Razem Umywalka 5 0,07 0,07 0,70 Pisuar 0 0,30-0 Zlewozmywak 0 0,07 0,07 0 Natrysk 3 0,15 0,15 0,90 Zlew 0 0,07 0,07 0 Miska ustęp. 3 0,13-0,39 Zawór czerpalny ze złączką 0 0,30-0 RAZEM 1,99 Zestawienie urządzeń: Budynek gospodarczy Odbiorniki Liczba Normatywny wypływ wody zimnej q n Normatywny wypływ wody ciepłej q n Razem Umywalka 5 0,07 0,07 0,70 Pisuar 3 0,30-0,90 Zlewozmywak 0 0,07 0,07 0 Natrysk 0 0,15 0,15 0 Zlew 0 0,07 0,07 0 Miska ustęp. 5 0,13-0,65 Zawór czerpalny ze złączką 0 0,30-0 RAZEM 2,25 2

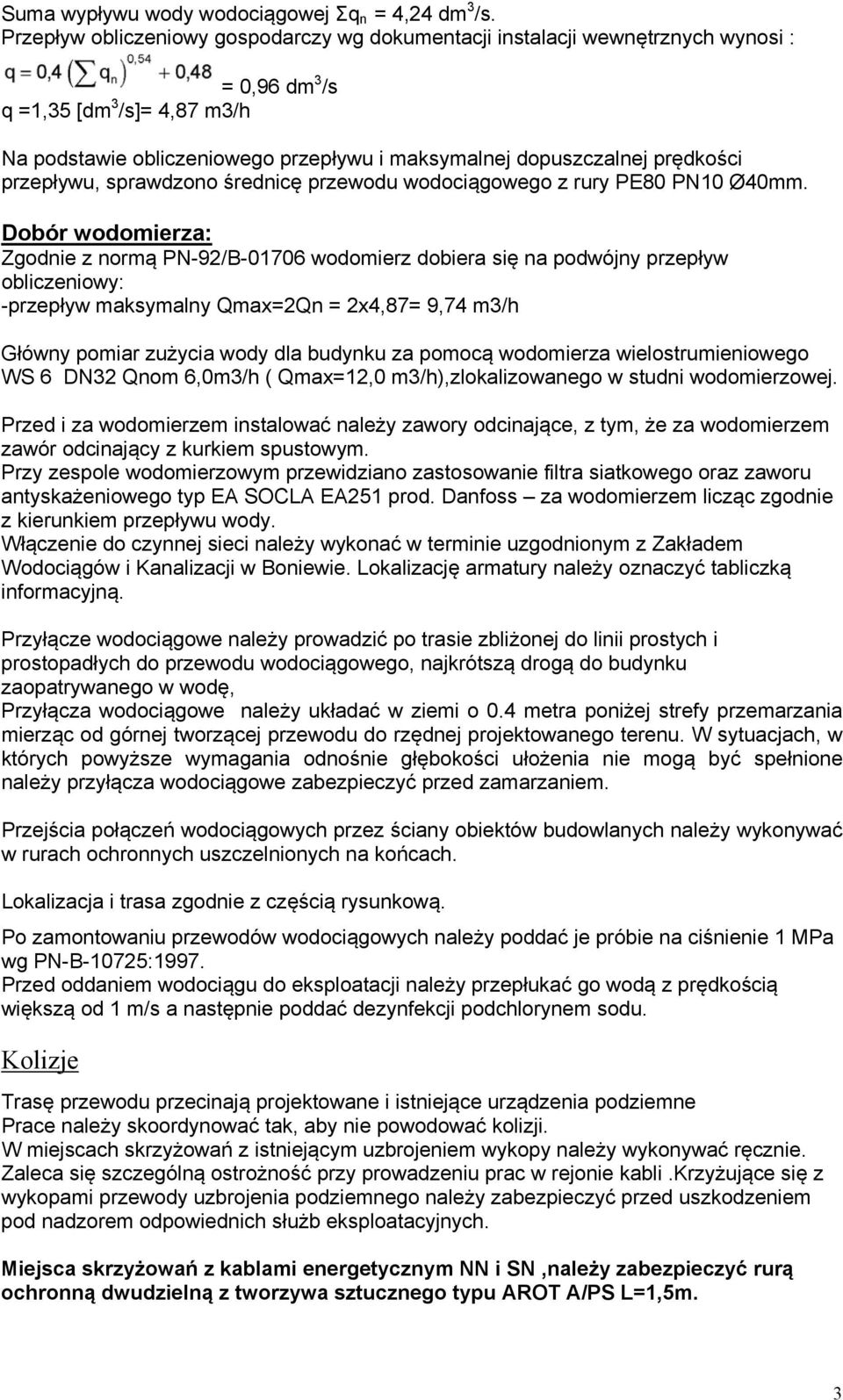

6 Suma wypływu wody wodociągowej Σq n = 4,24 dm 3 /s. Przepływ obliczeniowy gospodarczy wg dokumentacji instalacji wewnętrznych wynosi : = 0,96 dm 3 /s q =1,35 [dm 3 /s]= 4,87 m3/h Na podstawie obliczeniowego przepływu i maksymalnej dopuszczalnej prędkości przepływu, sprawdzono średnicę przewodu wodociągowego z rury PE80 PN10 Ø40mm. Dobór wodomierza: Zgodnie z normą PN-92/B wodomierz dobiera się na podwójny przepływ obliczeniowy: -przepływ maksymalny Qmax=2Qn = 2x4,87= 9,74 m3/h Główny pomiar zużycia wody dla budynku za pomocą wodomierza wielostrumieniowego WS 6 DN32 Qnom 6,0m3/h ( Qmax=12,0 m3/h),zlokalizowanego w studni wodomierzowej. Przed i za wodomierzem instalować należy zawory odcinające, z tym, że za wodomierzem zawór odcinający z kurkiem spustowym. Przy zespole wodomierzowym przewidziano zastosowanie filtra siatkowego oraz zaworu antyskażeniowego typ EA SOCLA EA251 prod. Danfoss za wodomierzem licząc zgodnie z kierunkiem przepływu wody. Włączenie do czynnej sieci należy wykonać w terminie uzgodnionym z Zakładem Wodociągów i Kanalizacji w Boniewie. Lokalizację armatury należy oznaczyć tabliczką informacyjną. Przyłącze wodociągowe należy prowadzić po trasie zbliżonej do linii prostych i prostopadłych do przewodu wodociągowego, najkrótszą drogą do budynku zaopatrywanego w wodę, Przyłącza wodociągowe należy układać w ziemi o 0.4 metra poniżej strefy przemarzania mierząc od górnej tworzącej przewodu do rzędnej projektowanego terenu. W sytuacjach, w których powyższe wymagania odnośnie głębokości ułożenia nie mogą być spełnione należy przyłącza wodociągowe zabezpieczyć przed zamarzaniem. Przejścia połączeń wodociągowych przez ściany obiektów budowlanych należy wykonywać w rurach ochronnych uszczelnionych na końcach. Lokalizacja i trasa zgodnie z częścią rysunkową. Po zamontowaniu przewodów wodociągowych należy poddać je próbie na ciśnienie 1 MPa wg PN-B-10725:1997. Przed oddaniem wodociągu do eksploatacji należy przepłukać go wodą z prędkością większą od 1 m/s a następnie poddać dezynfekcji podchlorynem sodu. Kolizje Trasę przewodu przecinają projektowane i istniejące urządzenia podziemne Prace należy skoordynować tak, aby nie powodować kolizji. W miejscach skrzyżowań z istniejącym uzbrojeniem wykopy należy wykonywać ręcznie. Zaleca się szczególną ostrożność przy prowadzeniu prac w rejonie kabli.krzyżujące się z wykopami przewody uzbrojenia podziemnego należy zabezpieczyć przed uszkodzeniem pod nadzorem odpowiednich służb eksploatacyjnych. Miejsca skrzyżowań z kablami energetycznym NN i SN,należy zabezpieczyć rurą ochronną dwudzielną z tworzywa sztucznego typu AROT A/PS L=1,5m. 3

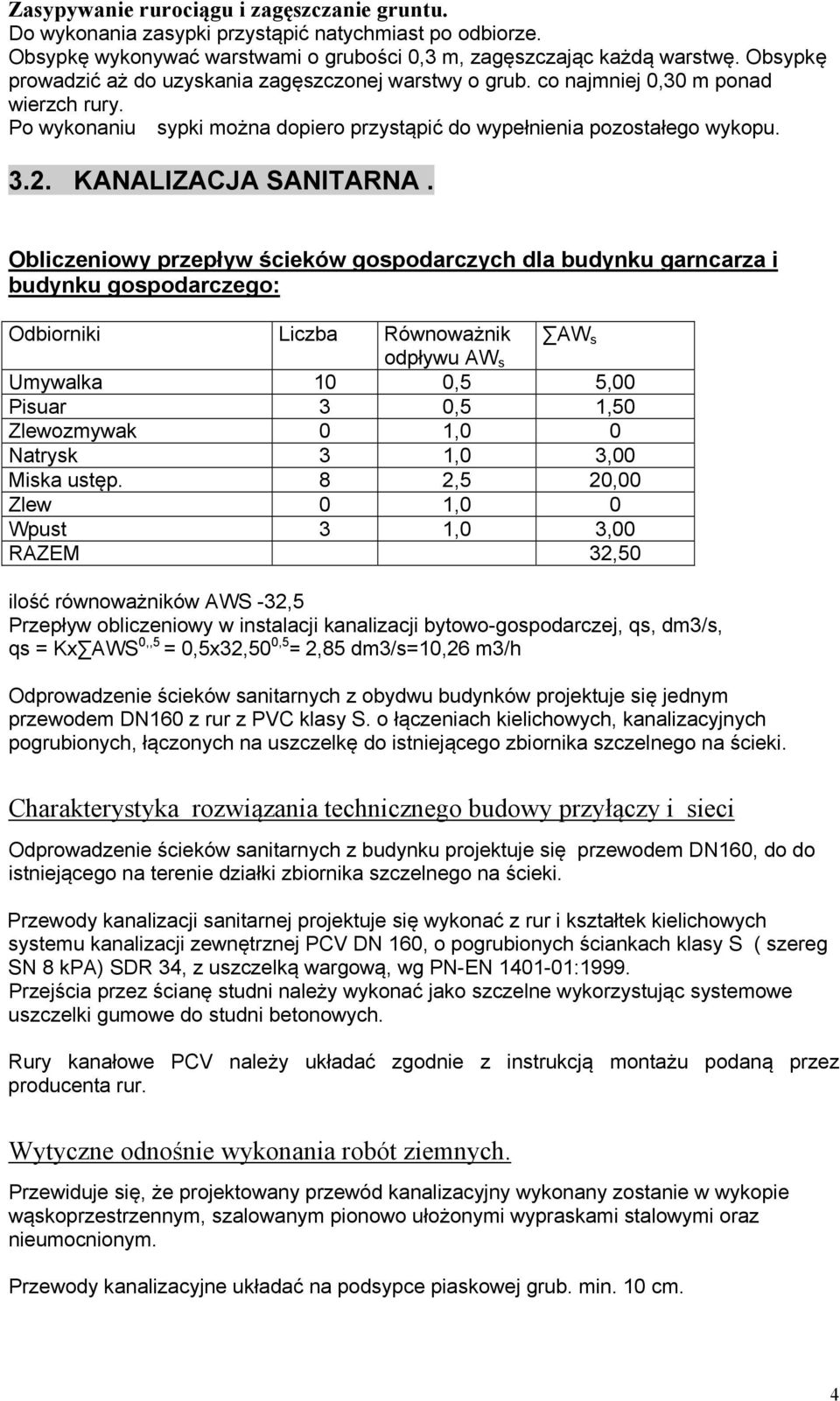

7 Zasypywanie rurociągu i zagęszczanie gruntu. Do wykonania zasypki przystąpić natychmiast po odbiorze. Obsypkę wykonywać warstwami o grubości 0,3 m, zagęszczając każdą warstwę. Obsypkę prowadzić aż do uzyskania zagęszczonej warstwy o grub. co najmniej 0,30 m ponad wierzch rury. Po wykonaniu sypki można dopiero przystąpić do wypełnienia pozostałego wykopu KANALIZACJA SANITARNA. Obliczeniowy przepływ ścieków gospodarczych dla budynku garncarza i budynku gospodarczego: Odbiorniki Liczba Równoważnik AW s odpływu AW s Umywalka 10 0,5 5,00 Pisuar 3 0,5 1,50 Zlewozmywak 0 1,0 0 Natrysk 3 1,0 3,00 Miska ustęp. 8 2,5 20,00 Zlew 0 1,0 0 Wpust 3 1,0 3,00 RAZEM 32,50 ilość równoważników AWS -32,5 Przepływ obliczeniowy w instalacji kanalizacji bytowo-gospodarczej, qs, dm3/s, qs = Kx AWS 0,,5 = 0,5x32,50 0,5 = 2,85 dm3/s=10,26 m3/h Odprowadzenie ścieków sanitarnych z obydwu budynków projektuje się jednym przewodem DN160 z rur z PVC klasy S. o łączeniach kielichowych, kanalizacyjnych pogrubionych, łączonych na uszczelkę do istniejącego zbiornika szczelnego na ścieki. Charakterystyka rozwiązania technicznego budowy przyłączy i sieci Odprowadzenie ścieków sanitarnych z budynku projektuje się przewodem DN160, do do istniejącego na terenie działki zbiornika szczelnego na ścieki. Przewody kanalizacji sanitarnej projektuje się wykonać z rur i kształtek kielichowych systemu kanalizacji zewnętrznej PCV DN 160, o pogrubionych ściankach klasy S ( szereg SN 8 kpa) SDR 34, z uszczelką wargową, wg PN-EN :1999. Przejścia przez ścianę studni należy wykonać jako szczelne wykorzystując systemowe uszczelki gumowe do studni betonowych. Rury kanałowe PCV należy układać zgodnie z instrukcją montażu podaną przez producenta rur. Wytyczne odnośnie wykonania robót ziemnych. Przewiduje się, że projektowany przewód kanalizacyjny wykonany zostanie w wykopie wąskoprzestrzennym, szalowanym pionowo ułożonymi wypraskami stalowymi oraz nieumocnionym. Przewody kanalizacyjne układać na podsypce piaskowej grub. min. 10 cm. 4

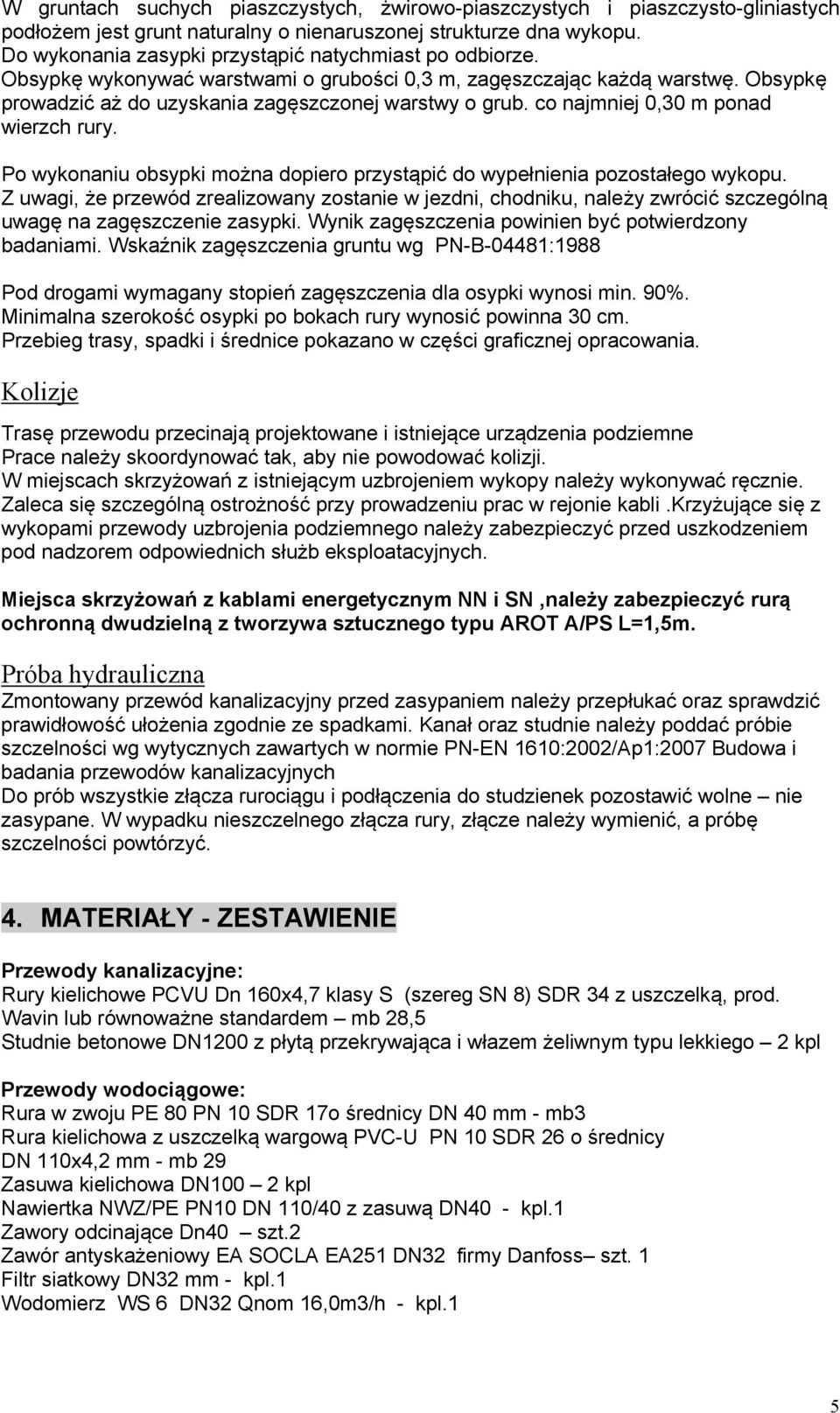

8 W gruntach suchych piaszczystych, żwirowo-piaszczystych i piaszczysto-gliniastych podłożem jest grunt naturalny o nienaruszonej strukturze dna wykopu. Do wykonania zasypki przystąpić natychmiast po odbiorze. Obsypkę wykonywać warstwami o grubości 0,3 m, zagęszczając każdą warstwę. Obsypkę prowadzić aż do uzyskania zagęszczonej warstwy o grub. co najmniej 0,30 m ponad wierzch rury. Po wykonaniu obsypki można dopiero przystąpić do wypełnienia pozostałego wykopu. Z uwagi, że przewód zrealizowany zostanie w jezdni, chodniku, należy zwrócić szczególną uwagę na zagęszczenie zasypki. Wynik zagęszczenia powinien być potwierdzony badaniami. Wskaźnik zagęszczenia gruntu wg PN-B-04481:1988 Pod drogami wymagany stopień zagęszczenia dla osypki wynosi min. 90%. Minimalna szerokość osypki po bokach rury wynosić powinna 30 cm. Przebieg trasy, spadki i średnice pokazano w części graficznej opracowania. Kolizje Trasę przewodu przecinają projektowane i istniejące urządzenia podziemne Prace należy skoordynować tak, aby nie powodować kolizji. W miejscach skrzyżowań z istniejącym uzbrojeniem wykopy należy wykonywać ręcznie. Zaleca się szczególną ostrożność przy prowadzeniu prac w rejonie kabli.krzyżujące się z wykopami przewody uzbrojenia podziemnego należy zabezpieczyć przed uszkodzeniem pod nadzorem odpowiednich służb eksploatacyjnych. Miejsca skrzyżowań z kablami energetycznym NN i SN,należy zabezpieczyć rurą ochronną dwudzielną z tworzywa sztucznego typu AROT A/PS L=1,5m. Próba hydrauliczna Zmontowany przewód kanalizacyjny przed zasypaniem należy przepłukać oraz sprawdzić prawidłowość ułożenia zgodnie ze spadkami. Kanał oraz studnie należy poddać próbie szczelności wg wytycznych zawartych w normie PN-EN 1610:2002/Ap1:2007 Budowa i badania przewodów kanalizacyjnych Do prób wszystkie złącza rurociągu i podłączenia do studzienek pozostawić wolne nie zasypane. W wypadku nieszczelnego złącza rury, złącze należy wymienić, a próbę szczelności powtórzyć. 4. MATERIAŁY - ZESTAWIENIE Przewody kanalizacyjne: Rury kielichowe PCVU Dn 160x4,7 klasy S (szereg SN 8) SDR 34 z uszczelką, prod. Wavin lub równoważne standardem mb 28,5 Studnie betonowe DN1200 z płytą przekrywająca i włazem żeliwnym typu lekkiego 2 kpl Przewody wodociągowe: Rura w zwoju PE 80 PN 10 SDR 17o średnicy DN 40 mm - mb3 Rura kielichowa z uszczelką wargową PVC-U PN 10 SDR 26 o średnicy DN 110x4,2 mm - mb 29 Zasuwa kielichowa DN100 2 kpl Nawiertka NWZ/PE PN10 DN 110/40 z zasuwą DN40 - kpl.1 Zawory odcinające Dn40 szt.2 Zawór antyskażeniowy EA SOCLA EA251 DN32 firmy Danfoss szt. 1 Filtr siatkowy DN32 mm - kpl.1 Wodomierz WS 6 DN32 Qnom 16,0m3/h - kpl.1 5

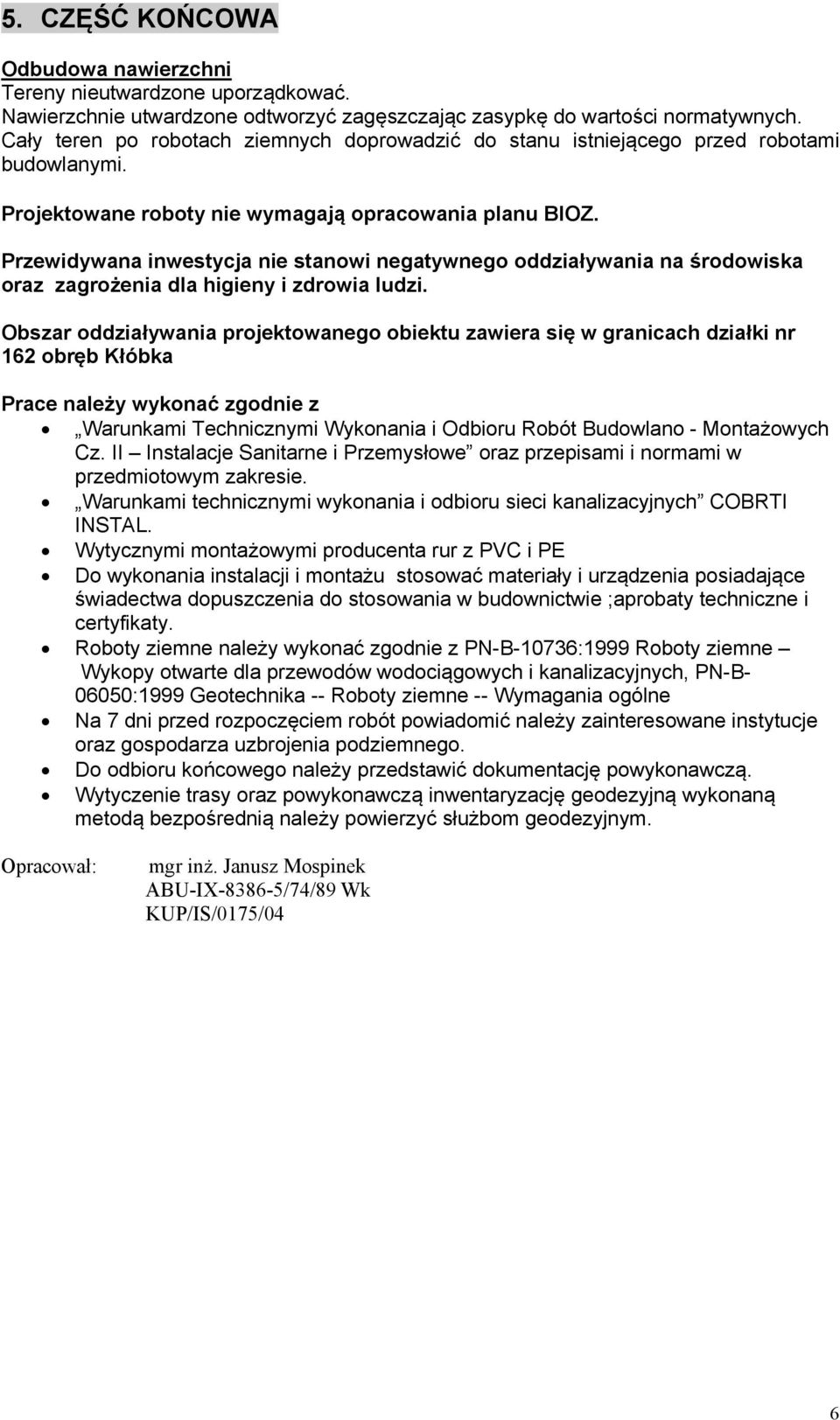

9 5. CZĘŚĆ KOŃCOWA Odbudowa nawierzchni Tereny nieutwardzone uporządkować. Nawierzchnie utwardzone odtworzyć zagęszczając zasypkę do wartości normatywnych. Cały teren po robotach ziemnych doprowadzić do stanu istniejącego przed robotami budowlanymi. Projektowane roboty nie wymagają opracowania planu BIOZ. Przewidywana inwestycja nie stanowi negatywnego oddziaływania na środowiska oraz zagrożenia dla higieny i zdrowia ludzi. Obszar oddziaływania projektowanego obiektu zawiera się w granicach działki nr 162 obręb Kłóbka Prace należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych Cz. II Instalacje Sanitarne i Przemysłowe oraz przepisami i normami w przedmiotowym zakresie. Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych COBRTI INSTAL. Wytycznymi montażowymi producenta rur z PVC i PE Do wykonania instalacji i montażu stosować materiały i urządzenia posiadające świadectwa dopuszczenia do stosowania w budownictwie ;aprobaty techniczne i certyfikaty. Roboty ziemne należy wykonać zgodnie z PN-B-10736:1999 Roboty ziemne Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych, PN-B :1999 Geotechnika -- Roboty ziemne -- Wymagania ogólne Na 7 dni przed rozpoczęciem robót powiadomić należy zainteresowane instytucje oraz gospodarza uzbrojenia podziemnego. Do odbioru końcowego należy przedstawić dokumentację powykonawczą. Wytyczenie trasy oraz powykonawczą inwentaryzację geodezyjną wykonaną metodą bezpośrednią należy powierzyć służbom geodezyjnym. Opracował: mgr inż. Janusz Mospinek ABU-IX /74/89 Wk KUP/IS/0175/04 6
