Przy temperaturach podwyższonych należy obniżyć ciśnienie robocze (PB), w stosunku do ciśnienia nominalnego (PN), o wartość podaną w tabeli.
|
|
- Aneta Jasińska
- 7 lat temu
- Przeglądów:
Transkrypt

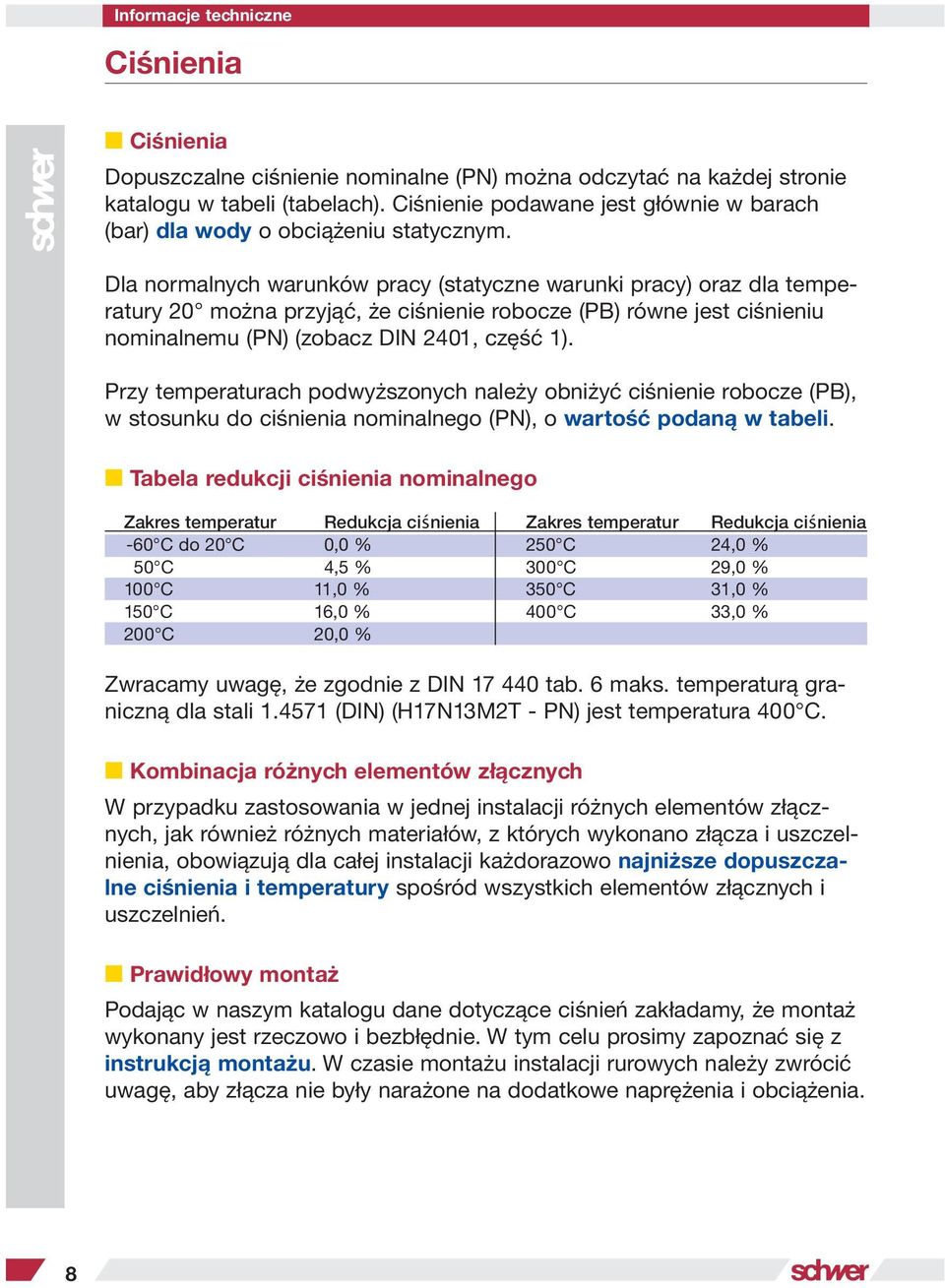

1 Ciśnienia Ciśnienia Dopuszczalne ciśnienie nominalne (PN) można odczytać na każdej stronie katalogu w tabeli (tabelach). Ciśnienie podawane jest głównie w barach (bar) dla wody o obciążeniu statycznym. Dla normalnych warunków pracy (statyczne warunki pracy) oraz dla temperatury 20 można przyjąć, że ciśnienie robocze (PB) równe jest ciśnieniu nominalnemu (PN) (zobacz DIN 2401, część 1). Przy temperaturach podwyższonych należy obniżyć ciśnienie robocze (PB), w stosunku do ciśnienia nominalnego (PN), o wartość podaną w tabeli. Tabela redukcji ciśnienia nominalnego Zakres temperatur Redukcja ciśnienia Zakres temperatur Redukcja ciśnienia -60 C do 20 C 0,0 % 250 C 24,0 % 50 C 4,5 % 300 C 29,0 % 100 C 11,0 % 350 C 31,0 % 150 C 16,0 % 400 C 33,0 % 200 C 20,0 % Zwracamy uwagę, że zgodnie z DIN tab. 6 maks. temperaturą graniczną dla stali (DIN) (H17N13M2T - PN) jest temperatura 400 C. Kombinacja różnych elementów złącznych W przypadku zastosowania w jednej instalacji różnych elementów złącznych, jak również różnych materiałów, z których wykonano złącza i uszczelnienia, obowiązują dla całej instalacji każdorazowo najniższe dopuszczalne ciśnienia i temperatury spośród wszystkich elementów złącznych i uszczelnień. Prawidłowy montaż Podając w naszym katalogu dane dotyczące ciśnień zakładamy, że montaż wykonany jest rzeczowo i bezbłędnie. W tym celu prosimy zapoznać się z instrukcją montażu. W czasie montażu instalacji rurowych należy zwrócić uwagę, aby złącza nie były narażone na dodatkowe naprężenia i obciążenia. 8
2 Uszczelnienia Materiał na uszczelki; temperatury stosowania NBR (acrylnitril-butadien-kauczuk, np. perbunan) -30 C do 100 C FKM (fluor-kauczuk, np. viton) -20 C do 200 C EPDM (ethylen-propylen-dien-kauczuk) -50 C do 150 C PTFE (policzterofluoroetylen, np. teflon) -200 C do 230 C POM (polioksymetylen, np. delrin) -40 C do 80 C Perbunan, Viton, PTFE i Delrin są chronionymi nazwami towarowymi producentów. Prosimy o przestrzeganie wskazówek zawartych w normie DIN 7716 (Wyroby z kauczuku i gumy. Wymagania związane z magazynowaniem, czyszczeniem i konserwacją.) Uszczelnienie gwintów stożkowych w złączach Zobacz rozdział 13 Za pomocą taśmy uszczelniającej Uszczelnienia gwintów stożkowych (gwint R według DIN 2999 i DIN 3858 jak również gwint NPT według ANSI/ASME B ) wykonuje się za pomocą środków uszczelniających do gwintów, które nakłada się na gwint zewnętrzny. Zalecamy tutaj bardzo ścisłe nawinięcie 7 do 8 warstw właściwej taśmy uszczelniającej z PTFE. Nawijanie należy rozpocząć na pierwszym zwoju gwintu i kontynuować w kierunku zwiększającej się średnicy gwintu (w ten sposób, aby podczas wkręcania nie następowało odwijanie się taśmy). W żadnym przypadku nie wolno podczas wkręcania obracać gwintem w kierunku przeciwnym. Po odkręceniu należy taśmę uszczelniającą nawinąć na nowo. Przez płynne środki uszczelniające do gwintów Na 2 lub 3 zwój gwintu zewnętrznego należy nałożyć płynną pastę uszczelniającą a następnie gwint wkręcić. Podczas wkręcania środek uszczelniający rozprowadza się równomiernie w zwojach gwintu, następnie utwardza się i uszczelnia przestrzeń pomiędzy zębami gwintu. Wykręcenie gwintu po utwardzeniu środka uszczelniającego spowoduje zniszczenie uszczelnienia. 9
3 Gwint metryczny według DIN 13 Oznaczenie skrótowe: M Przykł. oznaczenia: M 12 x 1,5 Rodaj gwintu: wewnętrzny walcowy zewnętrzny walcowy Zastosowanie: gwint normalny lub drobnozwojny dla połączeń bez uszczelnienia na gwincie Opis: Gwint ten służy do do mechaniczego połączenia części, również złączek i armatury. Uszczelnienia dokonuje się poprzez dociśnięcie dwóch krawędzi uszczelniających poza gwintem, jak również poprzez wprowadzenie środka uszczelniającego pomiędzy gwint zewnętrzny i wewnętrzny. Zgodnie z tą normą wykonane są gwinty: na czopach gwintowanych: forma A ( z pierścieniem uszczelniającym), forma B (z krawędzią uszczelniącą) i forma E (według uzgodnień) oraz przynależnych otworów gwintowanych: forma X (z wybiegiem) i forma Y (z rowkiem) według DIN 3852 część 1 (zob. str ). Gwint zewnętrzny (tol.-6g): Max. ø zewn. Max. ø podział. Gwint P Gwint wewnętrzny (tol.-6h): h Min. ø podział. min. ø rdzenia i M 5 0,8 0,433 4,976 4,480 4,134 M 8 x 1,0 1,0 0,541 7,974 7,350 6,917 8 M 10 x 1,0 1,0 0,541 9,974 9,350 8,917 8 M 12 x 1,0 1,0 0,541 11,974 11,350 10,917 M 12 x 1,5 1,5 0,812 11,968 11,026 10, M 14 x 1,0 1,0 0,541 13,974 13,350 12,917 M 14 x 1,5 1,5 0,812 13,968 13,026 12, M 16 x 1,0 1,0 0,541 15,974 15,350 14,917 M 16 x 1,5 1,5 0,812 15,968 15,026 14, M 18 x 1,0 1,0 0,541 17,974 17,350 16,917 M 18 x 1,5 1,5 0,812 17,968 17,026 16, M 20 x 1,5 1,5 0,812 19,968 19,026 18, M 22 x 1,5 1,5 0,812 21,968 21,026 20, M 24 x 1,5 1,5 0,812 23,968 23,026 22, M 26 x 1,5 1,5 0,812 25,968 25,026 24, M 27 x 2,0 2,0 1,083 26,962 25,701 24, M 30 x 2,0 2,0 1,083 29,962 28,701 27, M 33 x 2,0 2,0 1,083 32,962 31,701 30, M 36 x 2,0 2,0 1,083 35,962 34,701 33, M 42 x 2,0 2,0 1,083 41,962 40,701 39, M 45 x 2,0 2,0 1,083 44,962 43,701 42, M 48 x 2,0 2,0 1,083 47,962 46,701 45,835 M 52 x 2,0 2,0 1,083 51,962 50,701 49,835 10
4 Gwint metryczny zewnętrzny stożkowy według DIN 158 Oznaczenie skrótowe: M keg Przykł. oznaczenia: DIN M 30 x 2 keg Rodaj gwintu: wewnętrzny walcowy zewnętrzny stożkowy (gwint M według DIN 13) (stożek 1:16) Zastosowanie: gwint zewn. stożkowy dla połączeń rurowych ze środkiem uszczelniającym - uszczelnienie na gwincie. Opis: Gwinty wykonane według tej normy stosowane są dla połączeń rurowych gwintowych ze stożkowymi czopami gwintowanymi - forma C, które wkręcone są do otworów gwintowanych - forma Z wykonanych zgodnie z DIN 3852 część 1 (zob. str ). Odległość a (głębokość wkręcenia) powierzchni odniesienia jest zgodna z DIN 3852 część 1. Gwint zewnętrzny stożkowy zgodny z tą normą posiada w odległości a tę samą średnicę podziałową co wewnętrzny walcowy gwint metryczny według DIN 13, co pozwala na ręczne wkręcenie gwintu zewnętrznego tylko do pełnego kontaktu zębów gwintu na powierzchni styku (w odległości a). Dociągnięcie gwintu za pomocą klucza zwiększa głębokość wkręcenia a. Zastosowanie odpowiednich środków uszczelniających (taśma teflonowa, konopie) uszczelnia połączenie gwintowe. Średnice zewnętrzne, podziałowe i rdzeni mają takie same +/- tolerancje. W tabeli podano wartości średnie. Gwint wewnętrzny walcowy według DIN 13, aby zmniejszyć wolną przestrzeń pomiędzy wierzchołkami zębów gwintu w połączeniu gwintowym, a tym samym zminimalizować nieszczelności, powinien być wykonany w klasie tolerancji - 4H 5H. Gwint zewnętrzny P h ø zewn. ø podział. ø rdzenia a i M 8 x 1,0 keg 1,0 0, ,350 6,773 2,5 8 M 10 x 1,0 keg 1,0 0, ,350 8,773 2,5 8 M 12 x 1,5 keg 1,5 0, ,026 10,160 3,5 12 M 14 x 1,5 keg 1,5 0, ,026 12,160 3,5 12 M 16 x 1,5 keg 1,5 0, ,026 14,160 3,5 12 M 18 x 1,5 keg 1,5 0, ,026 16,160 3,5 12 M 20 x 1,5 keg 1,5 0, ,026 18,160 3,5 12 M 22 x 1,5 keg 1,5 0, ,026 20,160 3,
5 Gwint rurowy Whitwortha według DIN/ISO 228 Oznaczenie skrótowe: G Przykład oznaczenia: ISO 228-G 1/2" ISO 228-G 1/2" A Rodaj gwintu: wewnętrzny walcowy zewnętrzny walcowy (klasa tolerancji A) Zastosowanie: gwint rurowy, dla połączeń nieuszczelniających się na gwincie Opis Gwint ten służy do mechaniczego połączenia części, również złączek i armatury. Uszczelnienia dokonuje się poprzez dociśnięcie dwóch krawędzi uszczelniających poza gwintem, jak również poprzez wprowadzenie środka uszczelniającego pomiędzy gwint zewnętrzny i wewnętrzny. Zgodnie z tą normą wykonane są gwinty: na czopach gwintowanych: forma A ( z pierścieniem uszczelniającym), forma B (z krawędzią uszczelniącą) i forma E (według uzgodnień) oraz przynależnych otworów gwintowanych: forma X (z wybiegiem) i forma Y (z rowkiem) według DIN 3852 część 2 (zob. str ). Liczba Max. ø zewn. Min. ø rdzenia Gwint zwojów P h dla gwintów zewn. ø rdzenia dla gwintów wewn. i G 1/8" 28 0,907 0,581 9,728 9,147 8,566 8 G 1/4" 19 1,337 0,856 13,157 12,301 11, G 3/8" 19 1,337 0,856 16,662 15,806 14, G 1/2" 14 1,814 1,162 20,955 19,793 18, G 5/8" 14 1,814 1,162 22,911 21,749 20,587 G 3/4" 14 1,814 1,162 26,441 25,279 24, G 1" 11 2,309 1,479 33,249 31,770 30, G 1 1/8" 11 2,309 1,479 37,897 36,418 34,939 G 1 1/4" 11 2,309 1,479 41,910 40,431 38, G 1 1/2" 11 2,309 1,479 47,803 46,324 44, G 1 3/4" 11 2,309 1,479 53,746 52,267 50,788 G 2" 11 2,309 1,479 59,614 58,135 56, G 2 1/4" 11 2,309 1,479 65,710 64,231 62,752 G 2 1/2" 11 2,309 1,479 75,184 73,705 72,226 G 2 3/4" 11 2,309 1,479 81,534 80,055 78,576 G 3" 11 2,309 1,479 87,884 86,405 84,926 G 3 1/2" 11 2,309 1, ,330 98,851 97,372 G 4" 11 2,309 1, , , ,072 G 4 1/2" 11 2,309 1, , , ,772 G 5" 11 2,309 1, , , ,472 G 5 1/2" 11 2,309 1, , , ,172 G 6" 11 2,309 1, , , ,872 12
6 Gwint rurowy Whitwortha według DIN EN R Oznaczenie skrótowe: Rp Przykł. oznaczenia: DIN ISO Rp-1/2 DIN ISO R-1/2-1 Rodaj gwintu : wewnętrzny walcowy zewnętrzny stożkowy (stożek 1:16) Zastosowanie: Informacje techniczne gwint rurowy dla rur gwintowanych i złączek śrubowych ze środkiem uszczelniającym - uszczelnienie na gwincie Opis Stożkowy gwint zewnętrzny R na powierzchni odniesienia a posiada taką samą średnicę podziałową oraz zewnętrzną, co gwint wewnętrzny Rp. Ręczne wkręcenie gwintu możliwe jest tylko do tej powierzchni. Za pomocą narzędzi zwiększa się siłę wkręcania, a przez to głębokość wkręcenia gwintu zewnętrznego. Połączenie gwintowe uszczelnia się za pomocą środków uszczelniających takich jak np.: pasta uszczelniająca, konopie. Porównanie z normą DIN/ISO 228: Gwint walcowy wewnętrzny Rp wg tej normy posiada takie same wartości nominalne dla średnic gwintu, jak również profilu gwintu, co gwint walcowy wewnętrzny według DIN/ISO 228. Gwint wewnętrzny G posiada średnicę rdzenia i podziałową wykonaną w tolerancji + (w normie DIN w tolerancji +/- ). Z podanego powodu możliwe jest wkręcenie gwintu zewnętrznego stożkowego R (DIN 10226) do gwintu wewnętrznego G (DIN/ISI 228), jednak gwint zewnętrzny da się wkręcić o ok. 1 zwój głębiej. Z powodu dużych tolerancji średnicy rdzenia w gwincie G, powstaje pomiędzy wierzchołkami gwintu duża przestrzeń, która może by przyczyną większych nieszczelności. Zabronione kombinacje: Gwint zewnętrzny walcowy G (DIN/ISO 228) z gwintem wewnętrznym walcowym Rp (DIN 10226). Gwint wewnętrzny może być za ciasny. Gwint zewn. Gwint wewn. Rura Liczba DN R Rp ø zewn. zwojów P h ø zewn. ø podział. ø rdzenia a i 6 R 1/8" Rp 1/8" 10,2 28 0,907 0,581 9,728 9,147 8,566 4,0 6,5 8 R 1/4" Rp 1/4" 13,5 19 1,337 0,856 13,157 12,301 11,445 6,0 9,7 10 R 3/8" Rp 3/8" 17,2 19 1,337 0,856 16,662 15,806 14,950 6,4 10,1 15 R 1/2" Rp 1/2" 21,3 14 1,814 1,162 20,955 19,793 18,631 8,2 13,2 20 R 3/4" Rp 3/4" 26,9 14 1,814 1,162 26,441 25,279 24,117 9,5 14,5 25 R 1" Rp 1" 33,7 11 2,309 1,479 33,249 31,770 30,291 10,4 16,8 32 R 1 1/4" Rp 1 1/4" 42,4 11 2,309 1,479 41,910 40,431 38,952 12,7 19,1 40 R 1 1/2" Rp 1 1/2" 48,3 11 2,309 1,479 47,803 46,324 44,845 12,7 19,1 50 R 2" Rp 2" 60,3 11 2,309 1,479 59,614 58,135 56,656 15,9 23,4 65 R 2 1/2" Rp 2 1/2" 76,1 11 2,309 1,479 75,184 73,705 72,226 17,5 26,7 80 R 3" Rp 3" 88,9 11 2,309 1,479 87,884 86,341 84,926 20,6 29,8 100 R 4" Rp 4" 114,3 11 2,309 1, , , ,072 25,4 35,8 125 R 5" Rp 5" 139,7 11 2,309 1, , , ,472 28,6 40,1 150 R 6" Rp 6" 165,0 11 2,309 1, , , ,872 28,6 40,1 13
7 Gwint rurowy Whitwortha według DIN 3858 R Oznaczenie skrótowe: Rp Przykł. oznaczenia: DIN 3858-Rp-1/2 DIN 3858-R-1/2 Rodaj gwintu: wewnętrzny walcowy zewnętrzny stożkowy (stożek 1:16) Zastosowanie: gwint rurowy dla połączeń rurowych ze środkiem uszczelniającym - uszczelnienie na gwincie Opis: Gwint wykonany wg tej normy stosuje się w połączeniach rurowych ze stożkowymi czopami gwintowanymi - forma C, które wkręcone są do cylindrycznych otworów gwintowanych - forma Z (czopy i otwory według DIN 3852 część 2. (zob. strony 16-18) Pole tolerancji 1 normy DIN 3858 z odchyłkami +/- powierzchni odniesienia a zgodne jest z wykonaniem według normy DIN 3852 część 2. Porównanie z normą DIN 2999: Gwint stożkowy wewnętrzny i zewnętrzny z tej normy posiada takie same wymiary nominalne średnic i profilu gwintu co gwint wg normy DIN 2999 część 1. Gwint zewnętrzny stożkowy posiada jednak krótszy gwint użyteczny i oraz mniejszą odległość a do powierzchni odniesienia. Gwint wewnętrzny cylindryczny ma średnicę zewnętrzną, podziałową i rdzenia wykonaną w tolerancji + (z normy DIN 2999 w tolerancji +/-) co pozwala na maksymalne wkręcenie gwintu zewnętrznego stożkowego. Porównanie z normą DIN/ISO 228: Gwint walcowy wewnętrzny tej normy ma wprawdzie ten sam profil gwintu co wewnętrzny gwint walcowy według normy DIN/ISO 228, jednak ma wyraźnie mniejsze pola tolerancji średnicy rdzenia co prowadzi do zmniejszenia przestrzeni pomiędzy wierzchołkami zębów, a przez to zmniejsza drogę nieszczelności. Gwint zewn. Gwint wewn. R Rp Liczba zwojów P h ø zewn. ø podzał. ø rdzenia a i R 1/8" Rp 1/8" 28 0,907 0,581 9,728 9,147 8,566 3,0 5,5 R 1/4" Rp 1/4" 19 1,337 0,856 13,157 12,301 11,445 4,5 8,2 R 3/8" Rp 3/8" 19 1,337 0,856 16,662 15,806 14,950 4,5 8,2 R 1/2" Rp 1/2" 14 1,814 1,162 20,955 19,793 18,631 5,0 10,0 R 3/4" Rp 3/4" 14 1,814 1,162 26,441 25,279 24,117 6,0 11,0 R 1" Rp 1" 11 2,309 1,479 33,249 31,770 30,291 7,0 13,4 R 1 1/4" Rp 1 1/4" 11 2,309 1,479 41,910 40,431 38,952 7,5 13,9 R 1 1/2" Rp 1 1/2" 11 2,309 1,479 47,803 46,324 44,845 7,5 13,9 14
8 Gwint amerykański rurowy stożkowy według ANSI/ASME B Oznaczenie skrótowe: NPT Przykł. oznaczenia: 3/8-18 NPT Rodaj gwintu: wewnętrzny stożkowy zewnętrzny stożkowy (stożek 1:16) Zastosowanie: gwint rurowy dla rur gwintowanych i połączeń śrubowych ze środkiem uszczelniającym - uszczelnienie na gwincie Opis Gwint zewnętrzny stożkowy NPT ma na powierzchni odniesienia w odległości L1 taką samą średnicę rdzenia, podziałową i zewnętrzną co gwint wewnętrzny NPT na początku gwintu, co pozwala na ręczne wkręcenie gwintu zewnętrznego tylko do tej powierzchni a. Dociągnięcie gwintu za pomocą klucza zwiększa głębokość wkręcenia a. Zastosowanie odpowiednich środków uszczelniających (taśma teflonowa, konopie) uszczelnia połączenie gwintowe. Ponieważ gwint zewnętrzny i wewnętrzny jest stożkowy, więcej zwojów gwintu uszczelnia i przenosi obciążenia. Poprzez małe spłaszczenie gwintu powstaje niewielka droga nieszczelności. Rura Gwint ø zewn. Ilość zwojów P h Ø podział. E1 L1 i 1/8" NPT 10, ,941 0,753 9,489 4,102 6,703 1/4" NPT 13, ,411 1,129 12,487 5,786 10,206 3/8" NPT 17, ,411 1,129 15,926 6,096 10,358 1/2" NPT 21, ,814 1,451 19,772 8,128 13,556 3/4" NPT 26, ,814 1,451 25,117 8,611 13,861 1" NPT 33, /2 2,209 1,767 31,461 10,160 17, /4" NPT 42, /2 2,209 1,767 40,218 10,668 17, /2" NPT 48, /2 2,209 1,767 46,287 10,668 18,377 15
9 Czopy i otwory gwintowane Z uszczelnieniem metalicznym poprzez krawędź uszczelniającą: według DIN część 1: z walcowym gwintem metrycznym według DIN 13 według DIN część 2: z walcowym gwintem rurowym Whitwortha według DIN/ISO 228 Czop gwintowany forma B Czop gwintowany forma X dla czopów gwintowanych forma B i C Tabela wymiarowa otworów gwintowanych DIN 3852 część 1 część 2 d3-0,2 d4 +0,2 d7 +0,2 max. a1 min. b1 min. t1 M 8 x 1, ,0 8,0 1,0 8,0 13,5 M 10 x 1,0 G 1/8" 14 15,0 10,0 1,0 8,0 13,5 M 12 x 1, ,0 12,0 1,5 12,0 18,5 G 1/4" 18 20,0 13,2 1,5 12,0 18,5 M 14 x 1, ,0 14,0 1,5 12,0 18,5 M 16 x 1, ,0 16,0 1,5 12,0 18,5 G 3/8" 22 23,0 16,7 2,0 12,0 18,5 M 18 x 1, ,0 18,0 2,0 12,0 18,5 M 20 x 1, ,0 20,0 2,0 14,0 20,5 G 1/2" 26 28,0 21,0 2,5 14,0 22,0 M 22 x 1, ,0 22,0 2,5 14,0 20,5 M 26 x 1, ,0 26,0 2,5 16,0 22,5 M 27 x 2,0 G 3/4" 32 33,0 27,0 2,5 16,0 24,0 M 33 x 2,0 G 1" 39 41,0 33,3 2,5 18,0 27,0 M 42 x 2,0 G 1 1/4" 49 51,0 42,0 2,5 20,0 29,0 M 48 x 2,0 G 1 1/2" 55 56,0 48,0 2,5 22,0 31,0 16
10 Czopy i otwory gwintowane Z uszczelnieniem elastomerowym poprzez uszczelkę miękką: według DIN część 1: z walcowym gwintem metrycznym według DIN 13 według DIN część 2: z walcowym gwintem rurowym Whitwortha według DIN/ISO 228 Czop gwintowany z uszczelką miękką Otwór gwintowany forma X dla czopów gwintowanych z uszczelką miękką Tabela wymiarowa otworów gwintowanych DIN 3852 część 1 część 2 d3-0,2 d4 +0,2 d7 +0,2 max. a1 min. b1 min. t1 M 8 x ,0 8,0 1,0 8,0 13,5 M 10 x 1,0 G 1/8" 14 15,0 10,0 1,0 8,0 13,5 M 12 x 1, ,0 12,0 1,5 12,0 18,5 G 1/4" 18 20,0 13,2 1,5 12,0 18,5 M 14 x 1, ,0 14,0 1,5 12,0 18,5 M 16 x 1, ,0 16,0 1,5 12,0 18,5 G 3/8" 22 23,0 16,7 2,0 12,0 18,5 M 18 x 1, ,0 18,0 2,0 12,0 18,5 M 20 x 1, ,0 20,0 2,0 14,0 20,5 G 1/2" 26 28,0 21,0 2,5 14,0 22,0 M 22 x 1, ,0 22,0 2,5 14,0 20,5 M 26 x 1, ,0 26,0 2,5 16,0 22,5 M 27 x 2,0 G 3/4" 32 33,0 27,0 2,5 16,0 24,0 M 33 x 2,0 G 1" 39 41,0 33,3 2,5 18,0 27,0 M 42 x 2,0 G 1 1/4" 49 51,0 42,0 2,5 20,0 29,0 M 48 x 2,0 G 1 1/2" 55 56,0 48,0 2,5 22,0 31,0 17
11 Czopy i otwory gwintowane Z materiałem uszczelniającym uszczelnienie na gwincie: Czop gwintowany Otwory gwintowane: wg DIN część 1: ze stożkowym gwintem metrycznym według DIN 158 z walcowym gwintem metrycznym według DIN 13 wg DIN część 2: ze stożkowym gwintem rurowym Whitwortha według DIN 3858 z walcowym gwintem rurowym Whitwortha według DIN 3858 NPT: czop i otwór gwintowany ze stożkowym gwintem według ANSI / ASME B Otwór gwintowany forma C Otwór gwintowany forma Z tylko dla czopów gwintowanych forma C Tabela wymiarowa otworów gwintowanych DIN 3852 część 1 część 2 NPT min. b2 min. t3 M 8 x 1,0 5,5 10,0 Rp 1/8" 5,5 9,5 M 10 x 1,0 5,5 10,0 M 12 x 1,0 Rp 1/4" 8,5 13,5 M 14 x 1,5 8,5 13,5 M 16 x 1,5 Rp 3/8" 8,5 13,5 M 18 x 1,5 8,5 13,5 M 20 x 1,5 Rp 1/2" 10,5 16,5 M 22 x 1,5 10,5 16,5 1/8" NPT 6,9 11,6 1/4" NPT 10,0 16,4 3/8" NPT 10,3 17,4 1/2" NPT 13,6 22,6 3/4" NPT 14,1 23,1 1" NPT 16,8 27,8 1 1/4" NPT 17,3 28,3 1 1/2" NPT 17,3 28,3 18
12 Środki dodatkowe i pomoce montażowe Informacje techniczne Uszczelnianie klejenie czyszczenie zabezpieczanie usuwanie zadziorów piłowanie montaż NOWOŚĆ Proszę zapoznać się z działem 13 niniejszego katalogu (od str ) Środki dodatkowe i pomoce montażowe. Schwer Fittings oferuje nową paletę produktów Środki dodatkowe i pomoce montażowe. Są to liczne środki i przyrządy wspomagające montaż połączeń rurowych. Dalsze informacje otrzymają Państwo także u naszych pracowników w dziale sprzedaży i dziale serwisowym. 19
13 Materiały Schwer Fittings osiągnęła w ostatnich latach wysoki poziom w dziedzinie rurowych połączeń gwintowych z nierdzewnych stali szlachetnych (1.4571). Naszą wiedzę i doświadczenia wykorzystujemy do ciągłego rozwoju i ulepszania naszych produktów. Obrabiamy zarówno stale ciągnione jak i kute w gatunku tylko ze świadectwem odbioru producenta według DIN Nakrętki złączkowe w małych wymiarach są prasowane na gorąco. Zestawienie właściwości fizycznych niektórych stali Rodzaj stali Gęstość Moduł Rozszerzalność Przewodność Specyficzna Oporność Możliwość sprężystości cieplna cieplna pojemność elektryczna namagnesowania podłużnej pomiędzy 20 C a cieplna dla 20 C Numer dla 20 C 100 C 400 C dla 20 C Znak stali materiału kg/dm3 kn/mm K-1 W/(m K) J/(kg K) V mm 2 /m X 5 CrNiMo , ,5 18, ,75 nie X 6 CrNiMo Ti , ,5 18, ,75 nie X 2 CrNi N , ,0 14, tak Zestawienie właściwości mechanicznych w temperaturze pokojowej Rodzaj stali Umowna granica 1% granica Wytrzymałość Wydłużenie przy zerwaniu plastyczności (0,2%) plastyczności na rozciąganie A 80 mm A 5 wzdłużna poprzeczna wzdłużna poprzeczna wzdłużna poprzeczna wzdłużna poprz. wzdłużna poprzeczna Numer N/mm 2 ) N/mm 2 ) N/mm % Znak stali materiału min. min. min. X 5 CrNiMo X 2 CrNiMo X 2 CrNiMoN X 6 CrNiMoTi *X 2 CrNi N *Wartości odnoszą sie do materiałów nieobrobionych 20
14 Skład chemiczny niektórych austenicznych stali chromowoniklowych według DIN USA Znak stali Znak stali Numer sf- C Si Mn Cr Mo Ni pozostałe AISI PN DIN materiału kod max. Stale austeniczne 303 X 10 CrNiS ,12 1,0 2,0 17,0 do 19,0 0,6 8,0 do 10,0 S 0,15 do 0, H18N9 X 5 CrNi ,07 1,0 2,0 17,0 do 19,0-8,0 do 10,0-304 L 00H18N10 X 2 CrNi L 0,03 1,0 2,0 18,0 do 20,0-10,0 do 12,5 - S32304 X 2 CrNi N ,03 0,5 1, N 0, H18N9T X 6 CrNiTi ,08 1,0 2,0 17,0 do 19,0-9,0 do 12,0 Ti 5 x % C do 0,8 316 X 5 CrNiMo ,07 1,0 2,0 16,5 do 18,5 2,0 do 2,5 10,5 do 13,5-316 G-X6 CrNiMo i 0,07 1,0 2,0 16,5 do 18,5 2,0 do 2,5 10,5 do 13,5-316 L 00H17N14M2 X 2 CrNiMo L 0,03 1,0 2,0 16,5 do 18,5 2,0 do 2,5 11,0 do 14,0-316 L X 2 CrNiMo ,03 1,0 2,0 17,0 do 18,5 2,5 do 3,0 12,5 do 15,0 S 0, X 5 CrNiMo i 0,07 1,0 2,0 16,5 do 18,5 2,5 do 3,0 11,0 do 14,0 S 0, Ti H17N13M2T X 6 CrNiMoTi ,08 1,0 2,0 16,5 do 18,5 2,0 do 2,5 10,5 do 13,5 Ti 5 x % C do 0,8 1) jeżeli nie podano inaczej, zawartość fosforu nie może być większa jak 0,045 % i siarki nie większa jak 0,03 %. 21
Informacje techniczne
