1 Systemy odprowadzania spalin SPS-J Nowość! System SPS-J Prospekt cenowy

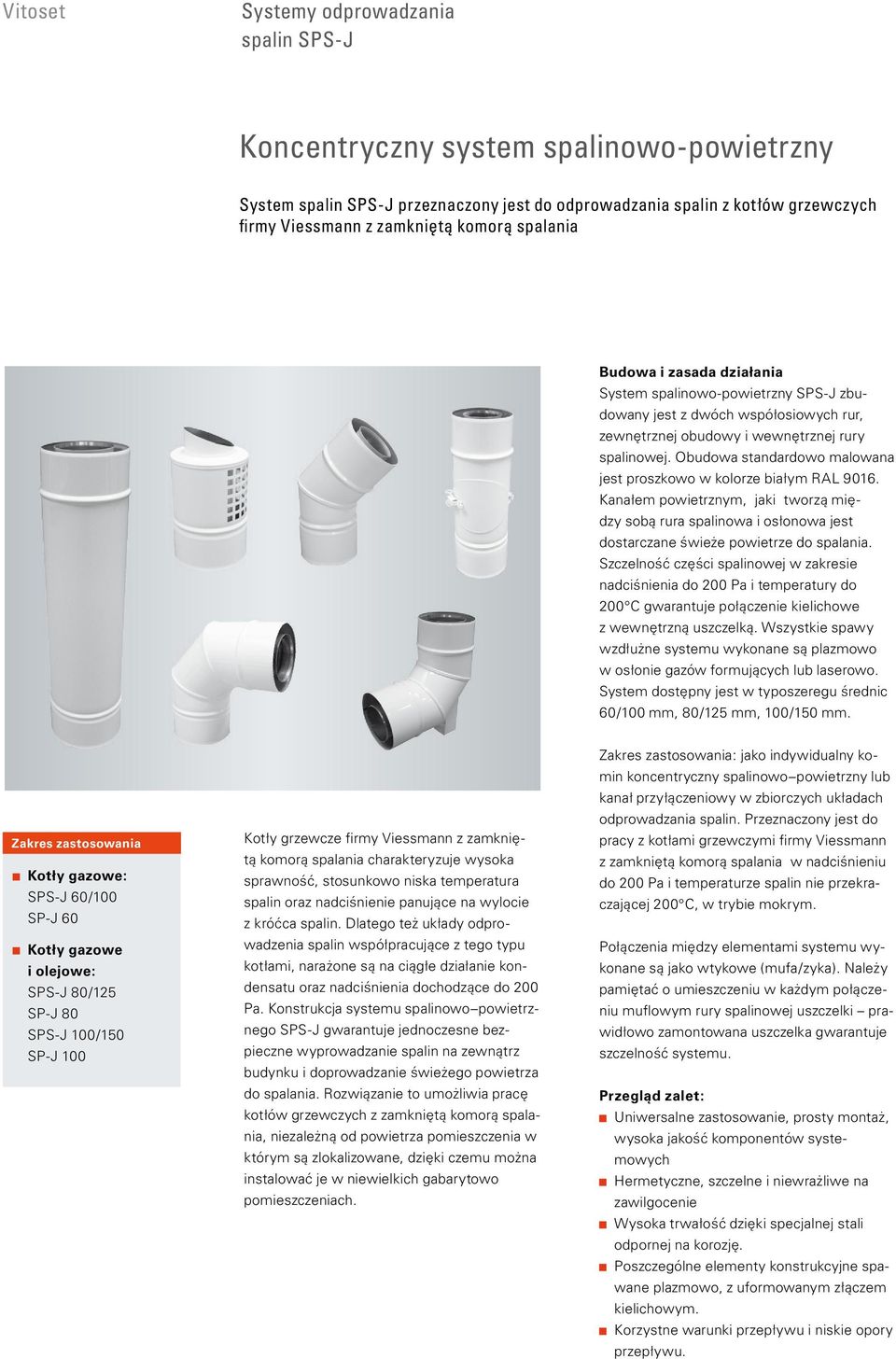

2 Vitoset Systemy odprowadzania spalin SPS-J Koncentryczny system spalinowo-powietrzny System spalin SPS-J przeznaczony jest do odprowadzania spalin z kotłów grzewczych firmy Viessmann z zamkniętą komorą spalania Budowa i zasada działania System spalinowo-powietrzny SPS-J zbudowany jest z dwóch współosiowych rur, zewnętrznej obudowy i wewnętrznej rury spalinowej. Obudowa standardowo malowana jest proszkowo w kolorze białym RAL Kanałem powietrznym, jaki tworzą między sobą rura spalinowa i osłonowa jest dostarczane świeże powietrze do spalania. Szczelność części spalinowej w zakresie nadciśnienia do 200 Pa i temperatury do 200 C gwarantuje połączenie kielichowe z wewnętrzną uszczelką. Wszystkie spawy wzdłużne systemu wykonane są plazmowo w osłonie gazów formujących lub laserowo. System dostępny jest w typoszeregu średnic 60/100 mm, 80/125 mm, 100/150 mm. Zakres zastosowania Kotły gazowe: SPS-J 60/100 SP-J 60 Kotły gazowe i olejowe: SPS-J 80/125 SP-J 80 SPS-J 100/150 SP-J 100 Kotły grzewcze firmy Viessmann z zamkniętą komorą spalania charakteryzuje wysoka sprawność, stosunkowo niska temperatura spalin oraz nadciśnienie panujące na wylocie z króćca spalin. Dlatego też układy odprowadzenia spalin współpracujące z tego typu kotłami, narażone są na ciągłe działanie kondensatu oraz nadciśnienia dochodzące do 200 Pa. Konstrukcja systemu spalinowo powietrznego SPS-J gwarantuje jednoczesne bezpieczne wyprowadzanie spalin na zewnątrz budynku i doprowadzanie świeżego powietrza do spalania. Rozwiązanie to umożliwia pracę kotłów grzewczych z zamkniętą komorą spalania, niezależną od powietrza pomieszczenia w którym są zlokalizowane, dzięki czemu można instalować je w niewielkich gabarytowo pomieszczeniach. Zakres zastosowania: jako indywidualny komin koncentryczny spalinowo powietrzny lub kanał przyłączeniowy w zbiorczych układach odprowadzania spalin. Przeznaczony jest do pracy z kotłami grzewczymi firmy Viessmann z zamkniętą komorą spalania w nadciśnieniu do 200 Pa i temperaturze spalin nie przekraczającej 200 C, w trybie mokrym. Połączenia między elementami systemu wykonane są jako wtykowe (mufa/zyka). Należy pamiętać o umieszczeniu w każdym połączeniu muflowym rury spalinowej uszczelki prawidłowo zamontowana uszczelka gwarantuje szczelność systemu. Przegląd zalet: Uniwersalne zastosowanie, prosty montaż, wysoka jakość komponentów systemowych Hermetyczne, szczelne i niewrażliwe na zawilgocenie Wysoka trwałość dzięki specjalnej stali odpornej na korozję. Poszczególne elementy konstrukcyjne spawane plazmowo, z uformowanym złączem kielichowym. Korzystne warunki przepływu i niskie opory przepływu.

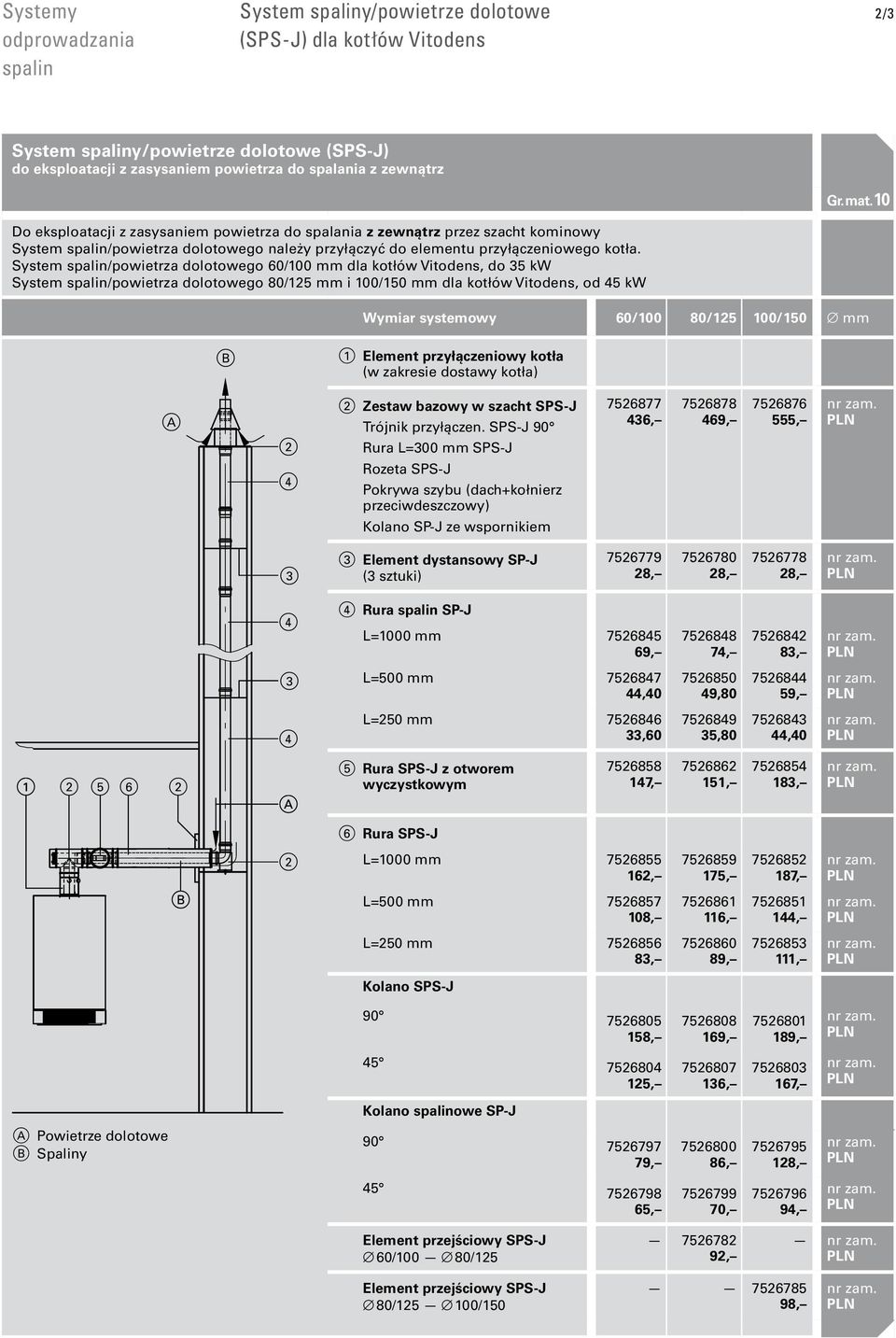

3 Systemy odprowadzania spalin System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitodens / System spaliny/powietrze dolotowe (SPS-J) do eksploatacji z zasysaniem powietrza do spalania z zewnątrz Gr. mat. 10 Do eksploatacji z zasysaniem powietrza do spalania z zewnątrz przez szacht kominowy System spalin/powietrza dolotowego należy przyłączyć do elementu przyłączeniowego kotła. System spalin/powietrza dolotowego 60/100 mm dla kotłów Vitodens, do 35 kw System spalin/powietrza dolotowego 80/125 mm i 100/150 mm dla kotłów Vitodens, od 45 kw Wymiar systemowy 60/100 80/ /150 mm B 1 Element przyłączeniowy kotła (w zakresie dostawy kotła) A 2 2 Zestaw bazowy w szacht SPS-J Trójnik przyłączen. SPS-J 90 Rura L=300 mm SPS-J , , , 4 Rozeta SPS-J Pokrywa szybu (dach+kołnierz przeciwdeszczowy) Kolano SP-J ze wspornikiem 3 3 Element dystansowy SP-J (3 sztuki) , , , 4 4 Rura spalin SP-J L=1000 mm , , , 3 L=500 mm , , , 4 L=250 mm , , , A 5 Rura SPS-J z otworem wyczystkowym , , , 6 Rura SPS-J 2 L=1000 mm , , , B L=500 mm , , , L=250 mm , , , Kolano SPS-J , , , , , , Kolano spalinowe SP-J A Powietrze dolotowe B Spaliny , , , , , , Element przejściowy SPS-J 60/100 80/ , Element przejściowy SPS-J 80/ / ,

4 3,2 0 Przejdź do spisu treści 3,2-3 Systemy odprowadzania spalin System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitodens

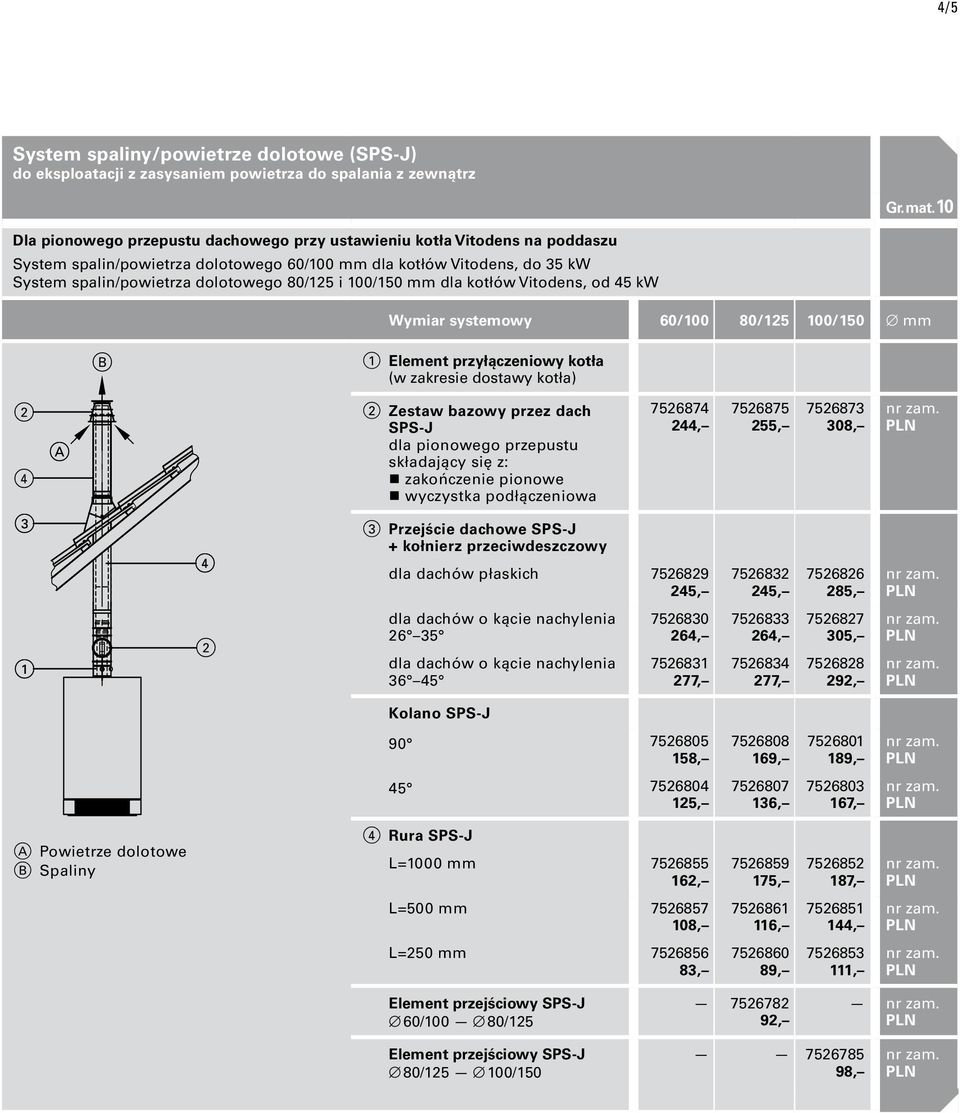

5 / System spaliny/powietrze dolotowe (SPS-J) do eksploatacji z zasysaniem powietrza do spalania z zewnątrz Gr. mat. 10 Dla pionowego przepustu dachowego przy ustawieniu kotła Vitodens na poddaszu System spalin/powietrza dolotowego 60/100 mm dla kotłów Vitodens, do 35 kw System spalin/powietrza dolotowego 80/125 i 100/150 mm dla kotłów Vitodens, od 45 kw Wymiar systemowy 60/100 80/ /150 mm B 1 Element przyłączeniowy kotła (w zakresie dostawy kotła) 2 4 A 2 Zestaw bazowy przez dach SPS-J dla pionowego przepustu składający się z: zakończenie pionowe wyczystka podłączeniowa , , , Przejście dachowe SPS-J + kołnierz przeciwdeszczowy dla dachów płaskich , , , 1 2 dla dachów o kącie nachylenia dla dachów o kącie nachylenia , , , , , , Kolano SPS-J , , , , , , A Powietrze dolotowe B Spaliny 4 Rura SPS-J L=1000 mm , , , L=500 mm , , , L=250 mm , , , Element przejściowy SPS-J 60/100 80/ , Element przejściowy SPS-J 80/ / ,

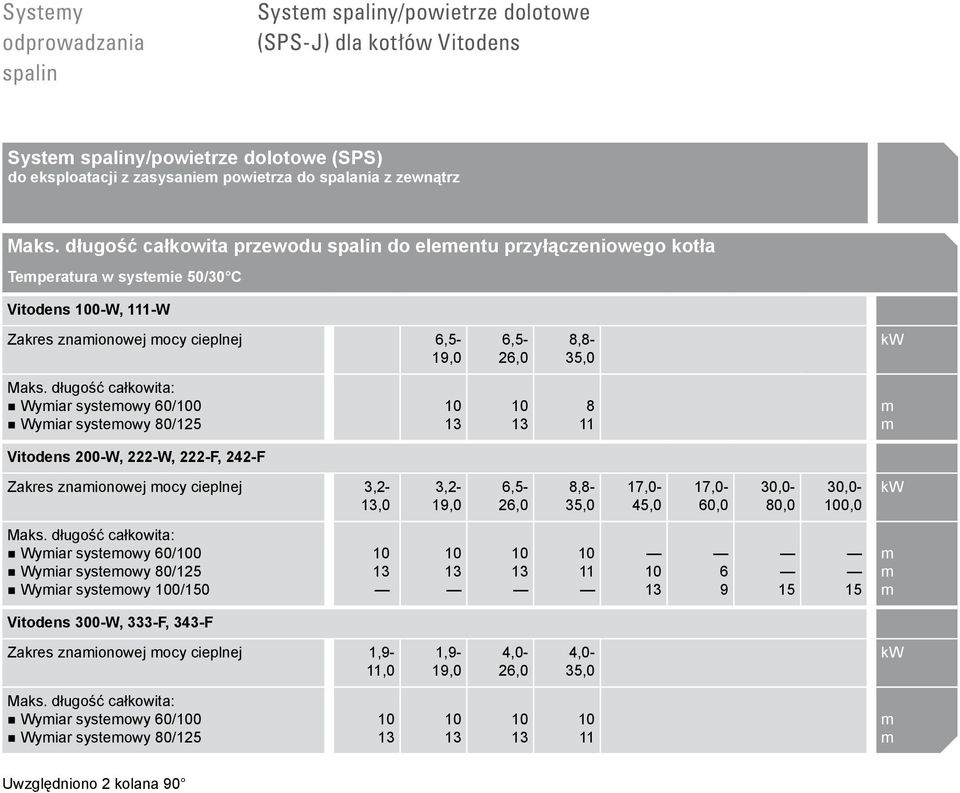

6 32 0 Przejdź do spisu treści 32 3 Systemy odprowadzania spalin System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitodens

7 / System spaliny/powietrze dolotowe (AZ) do eksploatacji z zasysaniem powietrza do spalania z zewnątrz Gr. mat. 10 Do wyrzutu spalin przez ścianę zewnętrzną Wymiar systemowy 60/100 80/125 mm Element przyłączeniowy kotła po stronie spalin (w zakresie dostawy kotła) A B 2 Zestaw przyłączeniowy przez ścianę SPS-J Trójnik przyłączeniowy SPS-J 90 Wyrzut poziomy spalin Rozeta SPS-J (2 sztuki) , , 3 Rura SPS-J L=1000 mm , , L=500 mm , , A Powietrze dolotowe B Spaliny L=250 mm , Kolano SPS-J , , , , , 4 Rura SPS-J z otworem wyczystkowym , , 5 Kratka osłonowa Na wylocie w pobliżu dróg komunikacyjnych Element przejściowy SPS-J 60/100 80/ , ,

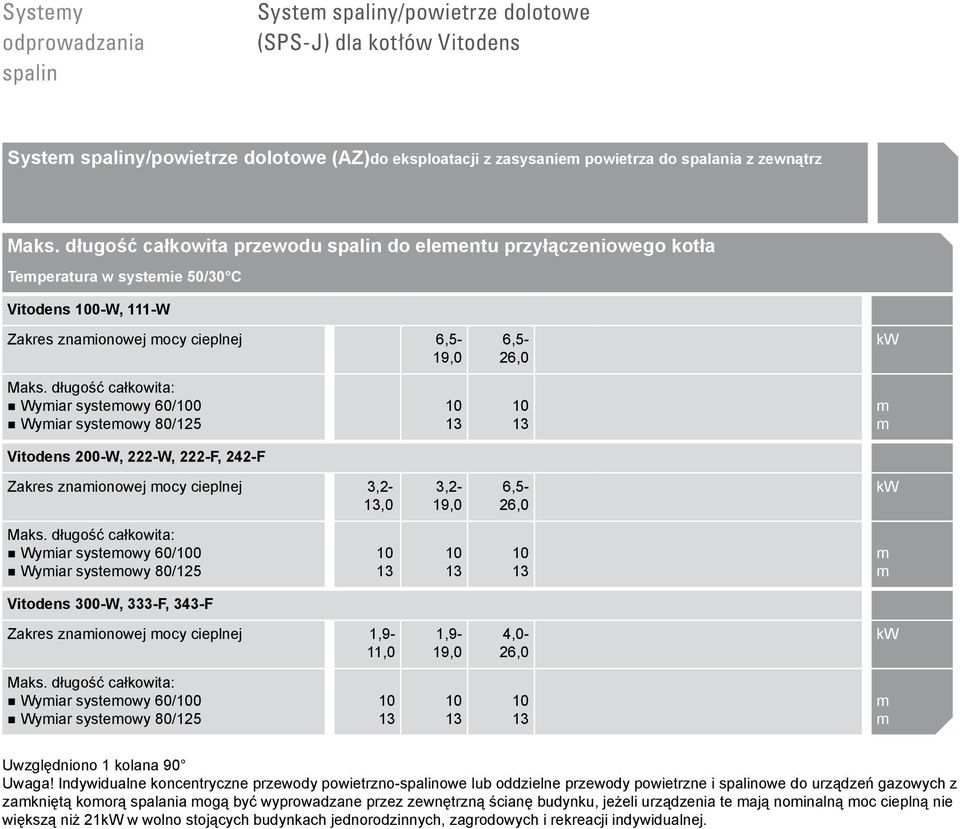

8 Systemy odprowadzania spalin System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitodens Przejdź do spisu treści

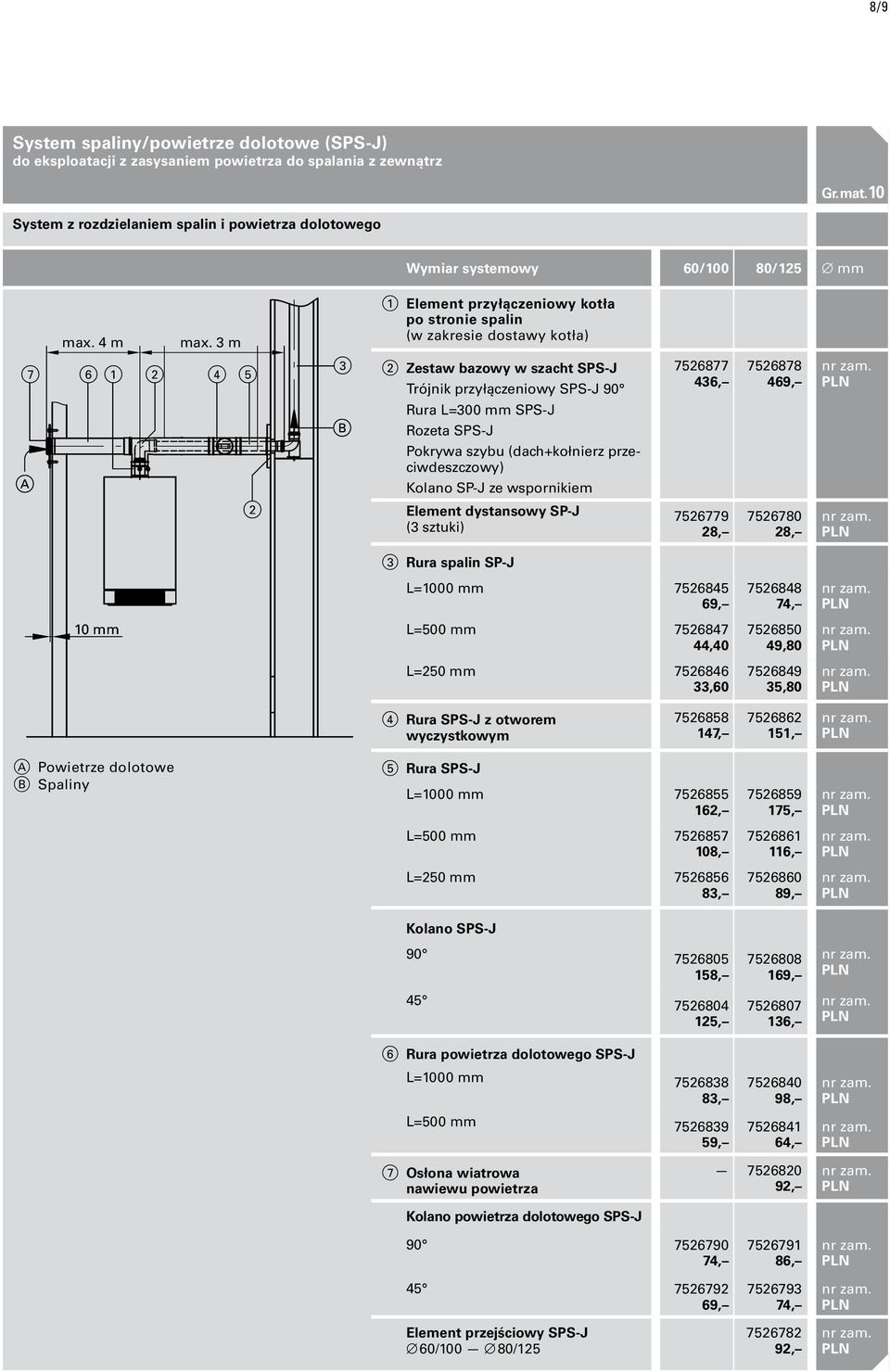

9 / System spaliny/powietrze dolotowe (SPS-J) do eksploatacji z zasysaniem powietrza do spalania z zewnątrz Gr. mat. 10 System z rozdzielaniem spalin i powietrza dolotowego Wymiar systemowy 60/100 80/125 mm max. 4 m max. 3 m 1 Element przyłączeniowy kotła po stronie spalin (w zakresie dostawy kotła) Zestaw bazowy w szacht SPS-J Trójnik przyłączeniowy SPS-J , , B Rura L=300 mm SPS-J Rozeta SPS-J A Pokrywa szybu (dach+kołnierz przeciwdeszczowy) Kolano SP-J ze wspornikiem 2 Element dystansowy SP-J (3 sztuki) , , 3 Rura spalin SP-J L=1000 mm , , 10 mm L=500 mm , ,80 L=250 mm , ,80 4 Rura SPS-J z otworem wyczystkowym , , A Powietrze dolotowe B Spaliny 5 Rura SPS-J L=1000 mm , , L=500 mm , , L=250 mm , , Kolano SPS-J , , , , 6 Rura powietrza dolotowego SPS-J L=1000 mm , , L=500 mm , , 7 Osłona wiatrowa nawiewu powietrza Kolano powietrza dolotowego SPS-J , , , Element przejściowy SPS-J 60/100 80/ , , ,

10 32 0 Przejdź do spisu treści Systemy odprowadzania spalin System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitodens

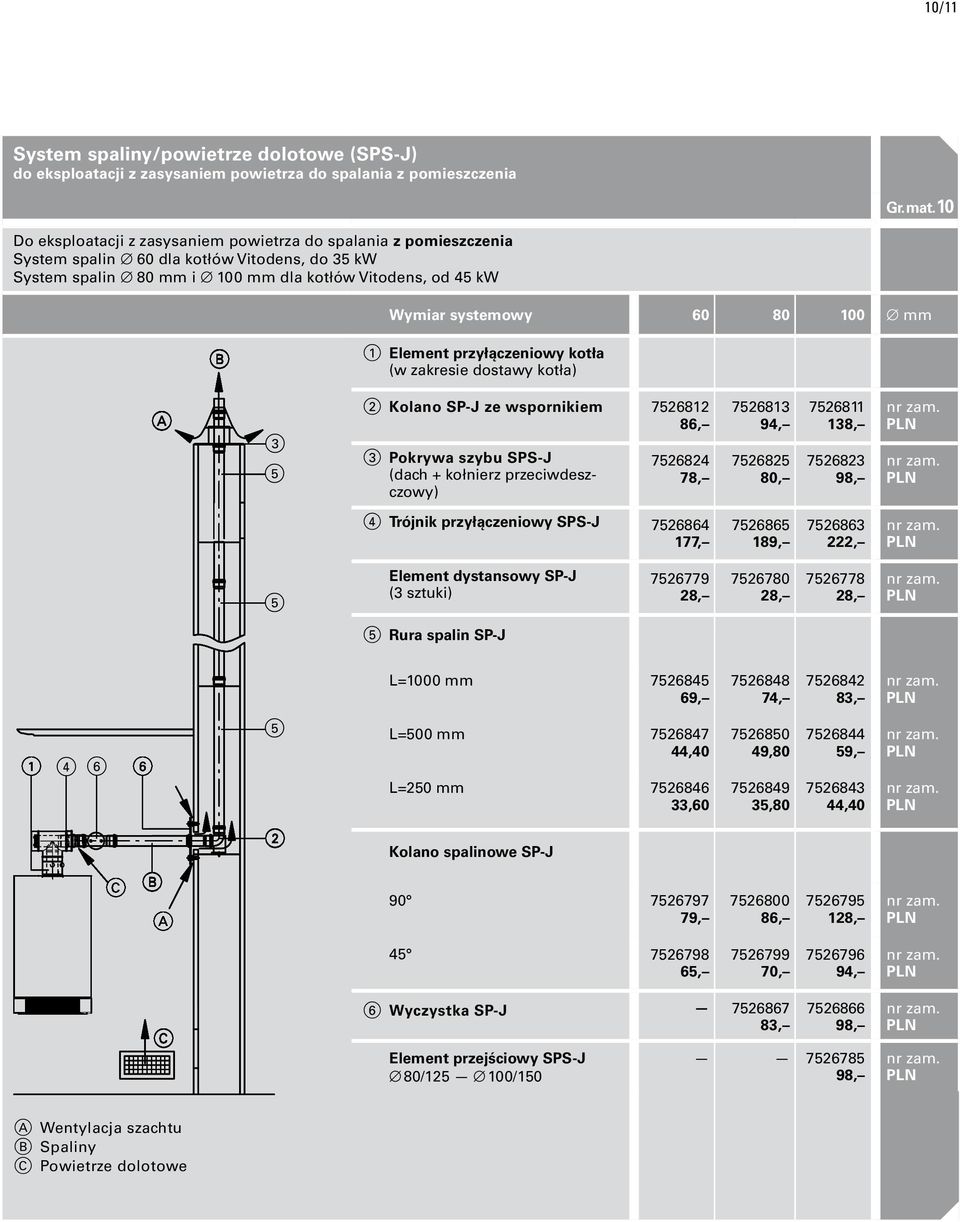

11 10/11 System spaliny/powietrze dolotowe (SPS-J) do eksploatacji z zasysaniem powietrza do spalania z pomieszczenia Gr. mat. 10 Do eksploatacji z zasysaniem powietrza do spalania z pomieszczenia System spalin 60 dla kotłów Vitodens, do 35 kw System spalin 80 mm i 100 mm dla kotłów Vitodens, od 45 kw Wymiar systemowy mm 1 Element przyłączeniowy kotła (w zakresie dostawy kotła) 2 Kolano SP-J ze wspornikiem , 3 Pokrywa szybu SPS-J (dach + kołnierz przeciwdeszczowy) , , , , , 4 Trójnik przyłączeniowy SPS-J , , , Element dystansowy SP-J (3 sztuki) , , , 5 Rura spalin SP-J L=1000 mm , , , L=500 mm ,40 L=250 mm , , , , ,40 Kolano spalinowe SP-J , , , , , , 6 Wyczystka SP-J , Element przejściowy SPS-J 80/ / , , A Wentylacja szachtu B Spaliny C Powietrze dolotowe

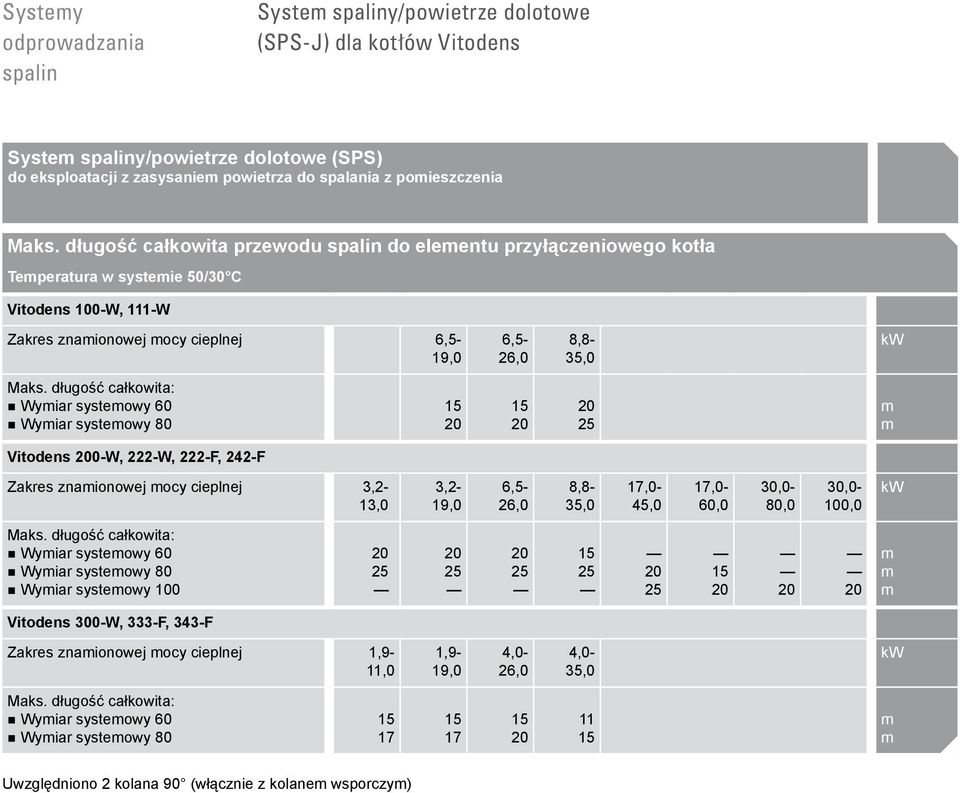

12 32 0 pomieszczenia Przejdź do spisu treści System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitodens Systemy odprowadzania spalin

13 System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitocrossal /13 System spaliny/powietrze dolotowe (SPS-J) do eksploatacji z zasysaniem powietrza do spalania z zewnątrz Wymiar systemowy ( mm) 80/ /150 Gr. mat. 10 Do eksploatacji z zasysaniem powietrza do spalania z zewnątrz przez szacht kominowy System System 80/125 mm (dla kotła Vitocrossal do 35 kw) 100/150 mm (dla kotła Vitocrossal od 45 do 60 kw) Wymiar systemowy 80/ /150 mm 1 Element przyłączeniowy kotła , 2 Kolano SP-J ze wspornikiem , , , 3 Pokrywa szybu SPS-J (dach + kołnierz przeciwdeszczowy) , , Element dystansowy SP-J (3 sztuki) , , 4 Rura spalin SP-J L=1000 mm , L=500 mm ,80 L=250 mm , , , ,40 5 Rura SPS-J z otworem wyczystkowym , , 6 Rozeta SPS-J , , 7 Rura SPS-J L=1000 mm , , L=500 mm , , L=250 mm , , 8 Kolano SPS-J A Powietrze dolotowe B Spaliny 90 rewizyjne , , , , , , Maksymalna długość całkowita przewodu spalin do elementu przyłączeniowego kotła Vitocrossal 300 Moc kotła 5,2 26,0 7,0 35,0 12,0 45,0 12,0 60,0 kw Maksymalna długość całkowita: wymiar systemowy 80/125 wymiar systemowy 100/ m m Uwzględniono 3 kolana 90 (włącznie z kolanem wsporczym)

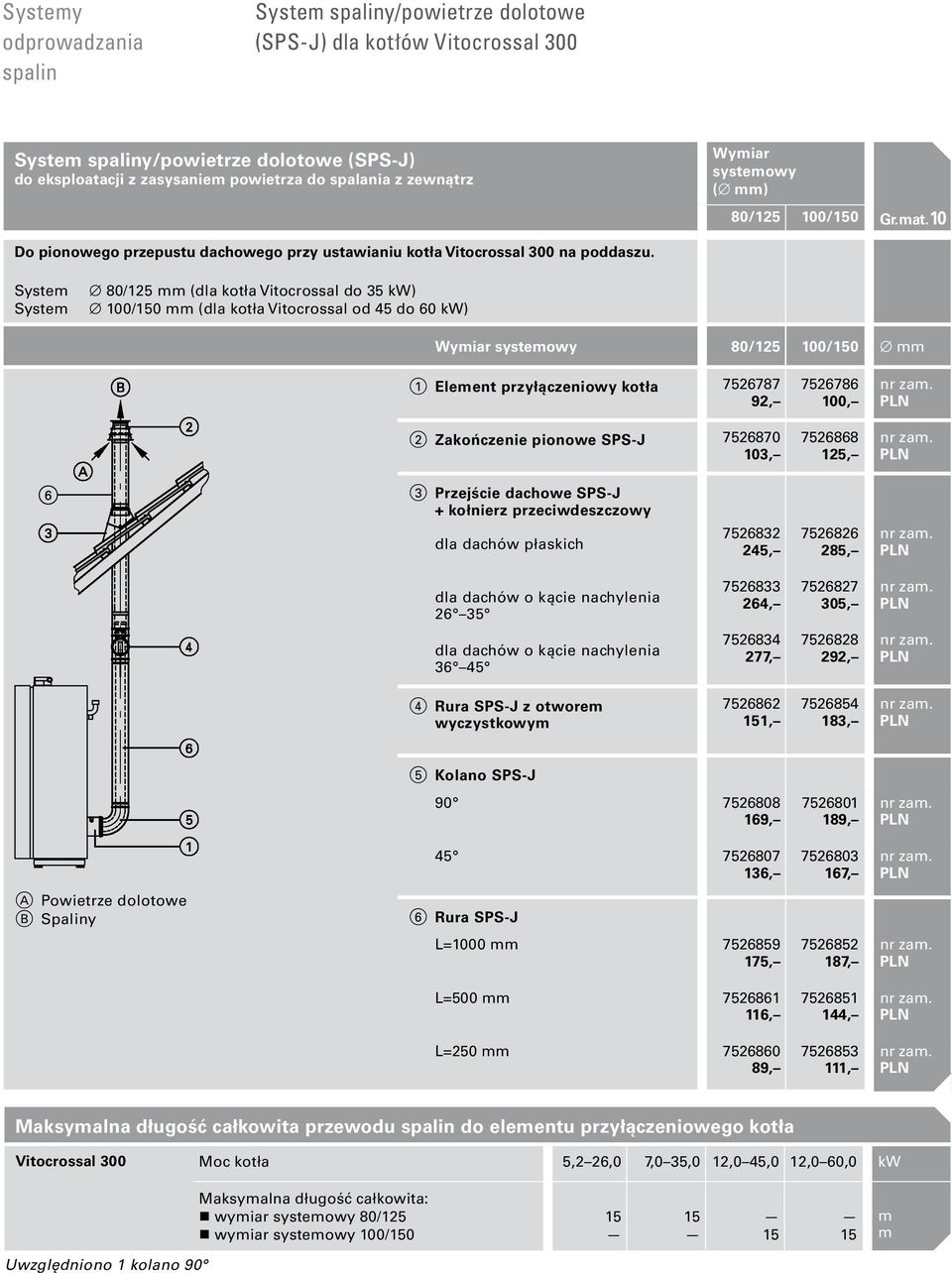

14 Systemy odprowadzania spalin System spaliny/powietrze dolotowe (SPS-J) dla kotłów Vitocrossal 300 System spaliny/powietrze dolotowe (SPS-J) do eksploatacji z zasysaniem powietrza do spalania z zewnątrz Wymiar systemowy ( mm) 80/ /150 Gr. mat. 10 Do pionowego przepustu dachowego przy ustawianiu kotła Vitocrossal 300 na poddaszu. System System 80/125 mm (dla kotła Vitocrossal do 35 kw) 100/150 mm (dla kotła Vitocrossal od 45 do 60 kw) Wymiar systemowy 80/ /150 mm 1 Element przyłączeniowy kotła , 2 Zakończenie pionowe SPS-J , , , 3 Przejście dachowe SPS-J + kołnierz przeciwdeszczowy dla dachów płaskich , , dla dachów o kącie nachylenia , , dla dachów o kącie nachylenia , , 4 Rura SPS-J z otworem wyczystkowym , , 5 Kolano SPS-J , , , , A Powietrze dolotowe B Spaliny 6 Rura SPS-J L=1000 mm , , L=500 mm , , L=250 mm , , Maksymalna długość całkowita przewodu spalin do elementu przyłączeniowego kotła Vitocrossal 300 Moc kotła 5,2 26,0 7,0 35,0 12,0 45,0 12,0 60,0 kw Maksymalna długość całkowita: wymiar systemowy 80/125 wymiar systemowy 100/ m m Uwzględniono 1 kolano 90

15 14/15 System spalin do eksploatacji z zasysaniem powietrza do spalania z pomieszczenia Gr. mat. 10 Do eksploatacji z zasysaniem powietrza do spalania z pomieszczenia System System 80 mm (dla kotła Vitocrossal do 35 kw) 100 mm (dla kotła Vitocrossal od 45 do 60 kw) Wymiar systemowy mm 1 Element przyłączeniowy kotła , 2 Kolano SP-J ze wspornikiem , , , 3 Pokrywa szybu SPS-J (dach + kołnierz przeciwdeszczowy) , , Element dystansowy SP-J (3 sztuki) , , 4 Rura spalin SP-J L=1000 mm , L=500 mm ,80 L=250 mm ,80 5 Kolano spalinowe SP-J , 6 Wyczystka SP-J , , , , , , A Wentylacja szachtu B Spaliny C Powietrze dolotowe Maksymalna długość całkowita przewodu spalin do elementu przyłączeniowego kotła Vitocrossal 300 Moc kotła 5,2 26,0 7,0 35,0 12,0 45,0 12,0 60,0 kw Maksymalna długość całkowita: wymiar systemowy 80 wymiar systemowy m m Uwzględniono 3 kolana 90 (włącznie z kolanem wsporczym)

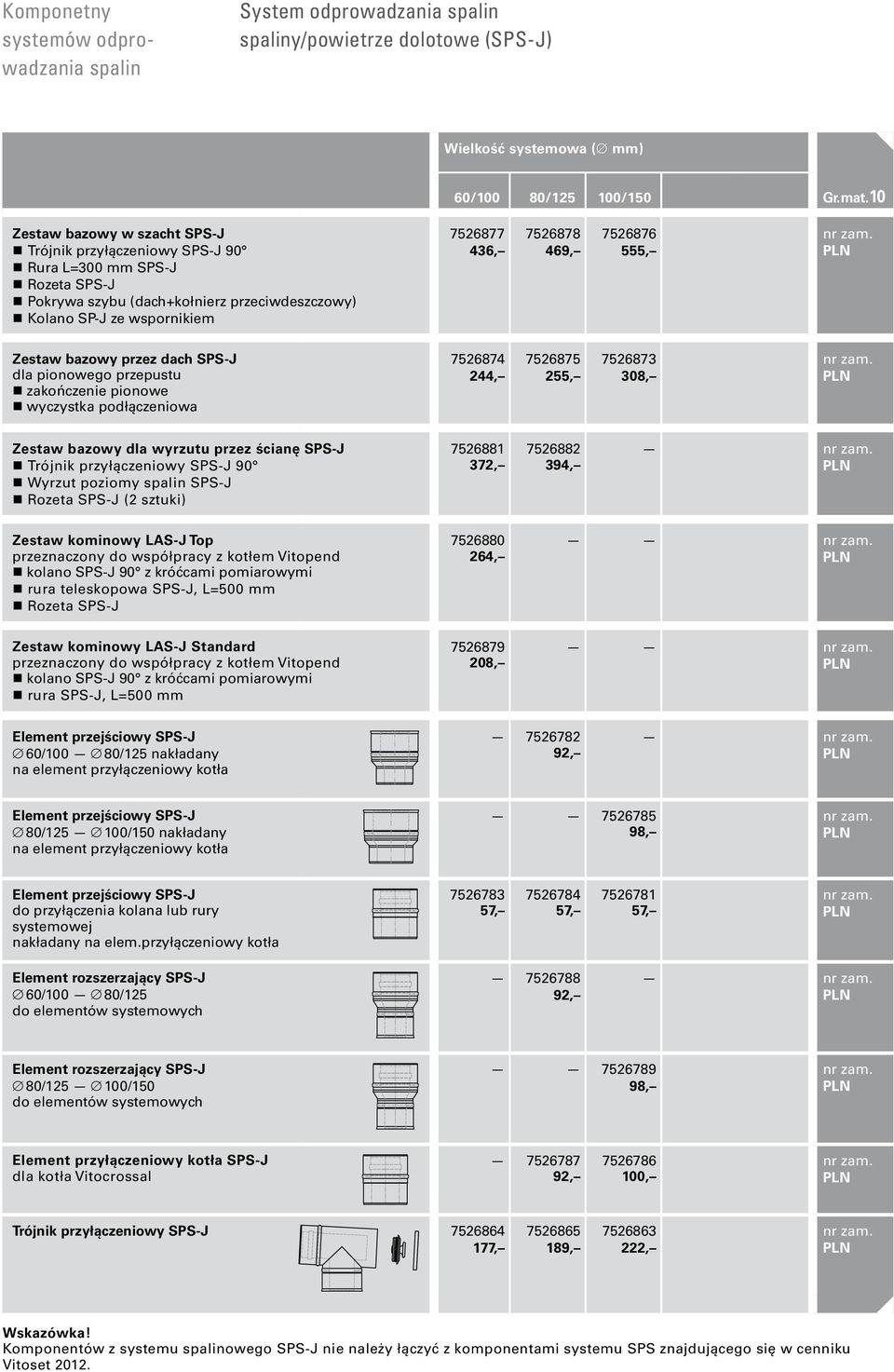

16 Komponetny systemów odprowadzania spalin System odprowadzania spalin spaliny/powietrze dolotowe (SPS-J) Wielkość systemowa ( mm) 60/100 80/ /150 Gr. mat. 10 Zestaw bazowy w szacht SPS-J Trójnik przyłączeniowy SPS-J 90 Rura L=300 mm SPS-J Rozeta SPS-J Pokrywa szybu (dach+kołnierz przeciwdeszczowy) Kolano SP-J ze wspornikiem , , , Zestaw bazowy przez dach SPS-J dla pionowego przepustu zakończenie pionowe wyczystka podłączeniowa , , , Zestaw bazowy dla wyrzutu przez ścianę SPS-J Trójnik przyłączeniowy SPS-J 90 Wyrzut poziomy spalin SPS-J Rozeta SPS-J (2 sztuki) , , Zestaw kominowy LAS-J Top przeznaczony do współpracy z kotłem Vitopend kolano SPS-J 90 z króćcami pomiarowymi rura teleskopowa SPS-J, L=500 mm Rozeta SPS-J , Zestaw kominowy LAS-J Standard przeznaczony do współpracy z kotłem Vitopend kolano SPS-J 90 z króćcami pomiarowymi rura SPS-J, L=500 mm , Element przejściowy SPS-J 60/100 80/125 nakładany na element przyłączeniowy kotła , Element przejściowy SPS-J 80/ /150 nakładany na element przyłączeniowy kotła , Element przejściowy SPS-J do przyłączenia kolana lub rury systemowej nakładany na elem.przyłączeniowy kotła , , , Element rozszerzający SPS-J 60/100 80/125 do elementów systemowych , Element rozszerzający SPS-J 80/ /150 do elementów systemowych , Element przyłączeniowy kotła SPS-J dla kotła Vitocrossal , , Trójnik przyłączeniowy SPS-J , , , Wskazówka! Komponentów z systemu spalinowego SPS-J nie należy łączyć z komponentami systemu SPS znajdującego się w cenniku Vitoset 2012.

17 16/17 Wielkość systemowa ( mm) 60/100 80/ /150 Gr. mat. 10 Adapter systemu spalin SPS-J 60/100 80/80 80/125 80/80 100/ / , , , Rura SPS-J L = 1000 mm , , , Rura SPS-J L = 500 mm , , , Rura SPS-J L = 250 mm , , , Rura SPS-J z otworem wyczystkowym , , , Odskraplacz pionowy SPS-J , , , Odskraplacz poziomy SPS-J , , , Kolano SPS-J, , , , Kolano SPS-J, , , , Kolano SPS-J, 90 z rewizją , , Kolano SPS-J, 90 ze wspornikiem , , , Wskazówka! Komponentów z systemu spalinowego SPS-J nie należy łączyć z komponentami systemu SPS znajdującego się w cenniku Vitoset 2012.

18 Komponetny systemów odprowadzania spalin System odprowadzania spalin spaliny/powietrze dolotowe (SPS-J) Wielkość systemowa ( mm) 60/100 80/ /150 Gr. mat. 10 Zakończenie pionowe SPS-J , , , Czerpnia powietrza SPS-J , , , Zakończenie poziome SPS-J , , Przejście dachowe SPS-J, 0 z kołnierzem przeciwdeszczowym , , , Przejście dachowe SPS-J, z kołnierzem przeciwdeszczowym , , , Przejście dachowe SPS-J, z kołnierzem przeciwdeszczowym , , , Rozeta SPS-J , , , Pokrywa szybu SPS-J (dach + kołnierz przeciwdeszczowy) , , , Wskazówka! Komponentów z systemu spalinowego SPS-J nie należy łączyć z komponentami systemu SPS znajdującego się w cenniku Vitoset 2012.

19 18/19 Wielkość systemowa ( mm) Gr. mat. 10 Rura spalin SP-J L = 1000 mm , , , Rura spalin SP-J L = 500 mm , , , Rura spalin SP-J L = 250 mm , , ,40 Kolano spalinowe SP-J, , , , Kolano spalinowe SP-J, , , , Kolano SP-J ze wspornikiem , , , Wyczystka SP-J , , Element dystansowy SP-J (3 sztuki) , , , Parasol SP-J , , Wskazówka! Komponentów z systemu spalinowego SPS-J nie należy łączyć z komponentami systemu SPS znajdującego się w cenniku Vitoset 2012.

20 Komponetny systemów odprowadzania spalin System odprowadzania spalin spaliny/powietrze dolotowe (SPS-J) Wielkość systemowa ( mm) Gr. mat. 10 Rura powietrza dolotowego SPS-J L=1000 mm , , Rura powietrza dolotowego SPS-J L=500 mm , , Kolano powietrza dolotowego SPS-J , , Kolano powietrza dolotowego SPS-J , , Osłona nawiewu powietrza systemu spalin , Wskazówka! Komponentów z systemu spalinowego SPS-J nie należy łączyć z komponentami systemu SPS znajdującego się w cenniku Vitoset 2012.

21 Dane techniczne Systemy odprowadzania spalin ze stali szlachetnej 20/21 Element rozszerzający SPS-J Wielkość systemowa w mm 60/100 80/125 80/ /150 Numer zamówieniowy A B C D Element przejściowy SPS-J wielkość systemowa: 60/100 mm numer zamówieniowy: Element przejściowy SPS-J wielkość systemowa: 80/125 mm numer zamówieniowy: Element przejściowy SPS-J wielkość systemowa: 100/150 mm numer zamówieniowy: Element przejściowy SPS-J wielkość syst.: 60/100 80/125 mm numer zamówieniowy: Element przejściowy SPS-J wielkość syst.: 80/ /150 mm numer zamówieniowy: Element przyłączeniowy kotła SPS-J wielkość systemowa: 80/125 mm numer zamówieniowy: Element przyłączeniowy kotła SPS-J wielkość systemowa: 100/150 mm numer zamówieniowy:

22 Dane techniczne Systemy odprowadzania spalin ze stali szlachetnej Trójnik przyłączeniowy SPS-J L Zatyczka plastilowa Zatyczka Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy OB 87 A B L waga (kg) 0,79 1,01 1,23 OB Adapter systemu spalin SPS-J OD C Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy A B C D wyj waga (kg) 1,83 1,95 2,63 OB Rura SPS-J, długość mm OB Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy A B waga (kg) 2,38 3,05 3,72

23 22/23 Rura SPS-J, długość 500 mm OB Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy A B waga (kg) 1,19 1,53 1,86 Rura SPS-J, długość 250 mm Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy OB A B waga (kg) 0,60 0,76 0,93 Rura SPS-J z otworem wyczystkowym OB Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy A B C OC OD D waga (kg) 0,71 0,92 1,12 160

24 OB Dane techniczne Systemy odprowadzania spalin ze stali szlachetnej Odskraplacz pionowy SPS-J OB Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy = A B waga (kg) 0,60 0,76 0, M10 z korkiem = Odskraplacz poziomy SPS-J 248 = = Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy OB A B waga (kg) 0,60 0,76 0,93 M10 z korkiem Kolano SPS-J, E D Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy D C F G A B C D E F G waga (kg) 0,76 1,04 1,48

25 24/25 Kolano SPS-J, Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy C C D E F OB A B C D E F waga (kg) 0,58 0,77 0,98 Kolano SPS-J, 90 z rewizją C 87 OG Wielkość systemowa w mm 80/ /150 Numer zamówieniowy OB F E D C A B C D E F G waga (kg) 1,04 1,34 Kolano SPS-J, 90 ze wspornikiem OB Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy E C D A B C D E F waga (kg) 0,85 1,117 1,35 F G

26 Dane techniczne Systemy odprowadzania spalin ze stali szlachetnej Zakończenie pionowe SPS-J Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy OC A B C waga (kg) 0,72 0,93 1,15 OB Czerpnia powietrza SPS-J ØB Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy ØA ØC Zakończenie poziome SPS-J Wielkość systemowa w mm 60/100 80/125 Numer zamówieniowy OB A B waga (kg) 2,30 1,15 Przejście dachowe SPS-J, 0 z kołnierzem przeciwdeszczowym Kołnierz przeciwdeszczowy Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy A B waga (kg) 2,40 2,40 2, A B C stal nierdzewna 200 OB 200

27 26/27 Przejście dachowe SPS-J, z kołnierzem przeciwdeszczowym Kołnierz przeciwdeszczowy Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy A B waga (kg) 5,12 5,12 5, ołów OB Przejście dachowe SPS-J, z kołnierzem przeciwdeszczowym OB ołów Kołnierz przeciwdeszczowy Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy A B waga (kg) 5,35 5,35 6,03 Rozeta SPS-J 30 Wielkość systemowa w mm 60/100 80/ /150 Numer zamówieniowy OB A B waga (kg) 0,42 0,50 0,61

28 Dane techniczne Systemy odprowadzania spalin ze stali szlachetnej Pokrywa szybu SPS-J (dach + kołnierz przeciwdeszczowy) O Wielkość systemowa w mm Numer zamówieniowy A B waga (kg) 0,50 0,60 0, B O8.5 B Rura spalin SP-J, długość mm Wielkość systemowa w mm Numer zamówieniowy O waga (kg) 0, ,26 Rura spalin SP-J, długość 500 mm Wielkość systemowa w mm Numer zamówieniowy O waga (kg) 0,38 0,50 0,63 Rura spalin SP-J, długość 250 mm Wielkość systemowa w mm Numer zamówieniowy O waga (kg) 0,19 0,25 0,31

29 87 28/29 Kolano spalinowe SP-J, 90 C Wielkość systemowa w mm Numer zamówieniowy A B A B C waga (kg) 0,19 0,27 0,36 O Kolano spalinowe SP-J, Wielkość systemowa w mm Numer zamówieniowy D A B A B C D waga (kg) 0,14 0,19 0,25 C O Kolano SP-J ze wspornikiem G A O(mufa) Wielkość systemowa w mm Numer zamówieniowy ~C ~F 87 O B A B C D E F G waga (kg) 0,24 0,32 0,41 D otwór 8,5mm E

30 Dane techniczne Systemy odprowadzania spalin ze stali szlachetnej Wyczystka SP-J Wielkość systemowa w mm Numer zamówieniowy A B OD Uszczelka A B D waga (kg) 0,30 0,36 O Element dystansowy SP-J 30 Wielkość systemowa w mm Numer zamówieniowy O 180 Parasol SP-J Wielkość systemowa w mm Numer zamówieniowy A waga (kg) 0,21 0,25 30 waga (kg) 0,24 0,24 0,26 O

31 30/31 Rura powietrza dolotowego SPS-J, długość mm ØA 1000 Wielkość systemowa w mm Numer zamówieniowy A Rura powietrza dolotowego SPS-J, długość 500 mm ØA Wielkość systemowa w mm Numer zamówieniowy A Kolano powietrza dolotowego SPS-J 90 Wielkość systemowa w mm Numer zamówieniowy B A B ØA Kolano powietrza dolotowego SPS-J 45 Wielkość systemowa w mm Numer zamówieniowy B A B ØA Osłona nawiewu powietrza systemu spalin Wielkość systemowa w mm 80/125 Numer zamówieniowy ØA A

32 Kompletny program firmy Viessmann Kotły olejowe do 116 MW ciepła lub do 120 t/h pary Kotły gazowe do 116 MW ciepła lub do 120 t/h pary Instalacje solarne i systemy fotowoltaiczne Domy jednorodzinne Domy wielorodzinne Obiekty przemysłowe i użytkowe Lokalne sieci ciepłownicze Indywidualne rozwiązania w ramach efektywnych systemów grzewczych Kompletny program firmy Viessmann Viessmann jest liderem postępu technologicznego w branży grzewczej. Kompletny program firmy Viessmann oferuje Państwu indywidualne rozwiązania w ramach efektywnych systemów dla wszystkich obszarów zastosowań i wszystkich nośników energii. Jako pionier ochrony środowiska, nasza firma dostarcza już od lat szczególnie efektywne i ekologiczne systemy grzewcze wykorzystujące jako paliwo olej i gaz, kolektory słoneczne, systemy grzewcze na paliwa odnawialne oraz pompy ciepła. Kompletny program produktów firmy Viessmann oferuje najwyższej jakości technologie i wyznacza standardy gwarantujące komfort cieplny. Wysoka efektywność energetyczna pozwala oszczędzać koszty ogrzewania i stanowi właściwy wybór również z ekologicznego punktu widzenia. Indywidualne, ekonomiczne rozwiązania Viessmann posiada odpowiednie kompletne systemy grzewcze dopasowane do różnorodnych potrzeb, kotły wiszące i stojące, z możliwością indywidualnego doboru komponentów. Tak dla domów jednorodzinnych i dwurodzinnych, jak i dużych budynków mieszkalnych, obiektów przemysłowych i użytkowych, czy też lokalnych sieci ciepłowniczych. Nie ma też znaczenia, czy instalacja przewidziana ma być do nowego obiektu, czy do modernizacji. Viessmann Group Grupa przedsiębiorstw Viessmann Group jest technologicznym pionierem w branży grzewczej. Gwarantuje to renoma marki Viessmann, którą zapewniają również spółki córki, w których panuje ten sam duch pionierstwa i ta sama siła innowacyjności.

33 32/33 Technika opalania drewnem, kogeneracja i wytwarzanie biogazu do 50 MW Pompy ciepła: solanka, woda i powietrze do 2 MW Klimatyzacja Komponenty systemowe Kompletny program firmy Viessmann indywidualne rozwiązania w ramach efektywnych systemów, dla wszystkich nośników energii i wszystkich obszarów zastosowań Oferta dla wszystkich surowców energetycznych i zakresów mocy: Kotły na olej lub gaz do 116 MW ciepła lub 120 t/h pary Instalacje solarne Systemy fotowoltaiczne Pompy ciepła do 2 MW Instalacje grzewcze opalane drewnem do 50 MW Systemy skojarzonego wytwarzania ciepła i energii elektrycznej do 30 MW el Instalacje do wytwarzania biogazu od 18 kwel do 20 MWgaz Instalacje uzdatniania biogazu do 3000 m 3 /h Klimatyzacja Komponenty systemów grzewczych Firma Viessmann jest w wysokim stopniu wyspecjalizowana we wszystkich tych segmentach rynkowych, jednocześnie jednak przedsiębiorstwo to w porównaniu z innymi wyspecjalizowanymi oferentami na rynku posiada następującą zaletę: Viessmann pojmuje technikę grzewczą jako systematyczną całość i oferuje usługi doradcze, które są otwarte na technologie i zarazem neutralne, jeśli chodzi o nośniki energii. Gwarantuje to uzyskanie najlepszego rozwiązania dla każdego zastosowania.

34 Firma Viessmann

35 34/35 Viessmann climate of innovation Obietnica zawarta w marce Viessmann znajduje swój zwięzły wyraz w osiąganiu coraz większej efektywności przez przedsiębiorstwo. Jest to główne przesłanie związane z marką, które razem z naszym logo stanowi jej charakterystyczną cechę rozpoznawczą na całym świecie. Climate of innovation jest obietnicą w potrójnym znaczeniu: jest to kultura realizacji i innowacji. Jest to obietnica wysokich korzyści z produktu i jednocześnie zobowiązanie do ochrony klimatu. Kompletny program dla wszystkich nośników energii Kompletny program firmy Viessmann oferuje indywidualne rozwiązania w postaci wydajnych systemów dla wszystkich obszarów zastosowań i wszystkich nośników energii. Jako światowy pionier w tym zakresie, przedsiębiorstwo od dziesiątków lat dostarcza szczególnie wydajne i niskoemisyjne systemy grzewcze. naszej niezależności jako przedsiębiorstwa rodzinnego i naszego zaangażowania na rzecz: ochrony klimatu efektywności zasobów naturalnych zapewnienia warunków dalszego funkcjonowania firmy Gwarantuje to nasz modelowy projekt Efektywność Plus. Efektywność Plus Realizując modelowy projekt Efektywność Plus Viessmann pokazuje, na przykładzie swojej siedziby w Allendorf, że już dziś są osiągalne cele polityki klimatycznej i energetycznej, jakie wytyczono na 2020 rok. W rezultacie efektywność energetyczna wzrosła o 22 procent, udział energii odnawialnej zwiększono do 18 procent, a emisja CO 2 została zmniejszona o jedną trzecią. Za swoje zaangażowanie w dziedzinie ochrony klimatu i efektywności zasobów naturalnych firma Viessmann w roku 2009 została wyróżniona Niemiecką Nagrodą Zrównoważonego Rozwoju. Działać zgodnie z zasadą zrównoważonego rozwoju Przejęcie odpowiedzialności jest dla firmy Viessmann opowiedzeniem się za działaniem zgodnym z zasadą zrównoważonego rozwoju. To zaś oznacza takie pogodzenie ekologii, ekonomiki i aspektów społecznych, aby można było zaspokajać dzisiejsze potrzeby nie naruszając podstaw życiowych nadchodzących pokoleń. Sukces ekonomiczny jest podstawą Viessmann Werke GmbH & Co. KG Dane o przedsiębiorstwie Rok założenia: 1917 Liczba pracowników: 9600 Obroty grupy: 1,86 miliardów euro Udziały zagraniczne: 55 procent 24 zakłady w 11 krajach Spółki dystrybucyjne oraz Przedstawicielstwa w 74 krajach 120 Przedstawicielstw Handlowych na całym świecie W skali międzynarodowej Viessmann jest jednym z wiodących na świecie producentów systemów techniki grzewczej. Jako przedsiębiorstwo rodzinne Viessmann Werke GmbH & Co. KG przedsiębiorstwo to skupia 37 spółek krajowych i 120 oddziałów handlowych, 16 zakładów w 8 krajach oraz 3 spółki usługowe. Spektrum usług Urządzenia kondensacyjne na olej i gaz Systemy solarne Systemy fotowoltaiczne Pompy ciepła Instalacje grzewcze opalane drewnem Systemy skojarzonego wytwarzania ciepła i energii elektrycznej Instalacje biogazowe Usługi Za szczególnie efektywne wykorzystanie energii dzięki innowacyjnej centrali odzyskiwania ciepła w swojej siedzibie w Allendorf/Eder firma Viessmann została wyróżniona nagrodą Energy Efficiency Award 2010.

36 Viessmann sp. z o.o. ul. Karkonoska Wrocław tel. 71/ fax 71/ Infolinia serwisowa: tel. 801/ tel. 32/ Twój Fachowy Doradca: PL 11/2012 Cennik obowiązujący od r. Ceny katalogowe netto bez obowiązującego podatku VAT (23%) Treści chronione prawem autorskim. Kopiowanie i rozpowszechnianie tylko za zgodą posiadacza praw autorskich. Zmiany zastrzeżone. Opracowanie: DWZ@viessmann.com + X_LitA@viessmann.com
