CS200 WYKRYWACZ METALI

Transkrypt

1 CS200 WYKRYWACZ METALI 1. Możliwości i zastosowanie Dziękujemy za zakup wykrywacza metali CS200. Przed użyciem urządzenia uważnie przeczytaj poniższą instrukcję. Wykrywacz metali CS200 można wykorzystać w praktycznie każdej lokalizacji do znajdywania monet, złota, srebra, biżuterii itp. Wykrywacz jest łatwy w eksploatacji i posiada m.in: Wyświetlacz LCD Wskazuje strzałką prawdopodobny rodzaj metalu, głębokość do celu, zasięg trybów DISC/NOTCH, poziom czułości, tryb działania i poziom baterii. Trójtonowe dźwiękowe rozróżnianie rodzajów metalu. Stopniowanie pomija złom i znajduje wartościowe przedmioty poprzez ustawienie poziomów DISC i NOTCH. Wtyk słuchawkowy Jack pozwala podłączyć słuchawki (nie są w komplecie). Wodoodporną cewkę wyszukującą pozwala korzystać z wykrywacza także gdy zachodzi konieczność zanurzenia go. Uwaga: Wykrywacz metali potrzebuje 2 szt. 9-woltowych baterii alkalicznych (nie są w komplecie). 2. Przygotowanie a). Składanie detektora 1 - cewka szukająca 2 - uchwyt cewki 3 noga 4 nakrętka Lock Nut 5 kabel 6 panel kontrolny 7 uchwyt ramienny Złożenie wykrywacza jest proste i nie wymaga dodatkowych narzędzi. Postępuj zgodnie z poniższymi wskazówkami: 1. Usuń uchwyt cewki. Włóż nogę zgodnie z otworami we wsporniku cewki i nogi. Włóż rygiel przez otwory i zablokuj. UWAGA: Nie zaciskaj cewki zbyt mocno. Nie używaj kombinerek itp. 2. Włóż uchwyt ramienny na koniec nogi i skręć przy końcu panelu kontrolnego. 3. Kręć nakrętką w prawo aż puści. 4. Ustaw długość nogi tak aby trzymając wygodnie urządzenie cewka była około 2-5 cm ponad poziomem ziemi. 5. Zakręć nakrętkę w lewo celem zablokowania pozycji. 6. Owiń przewód cewki szukającej wokół nogi zostawiając trochę luzu. Włóż wtyk cewki do gniazda cewki na panelu kontrolnym. 1/5

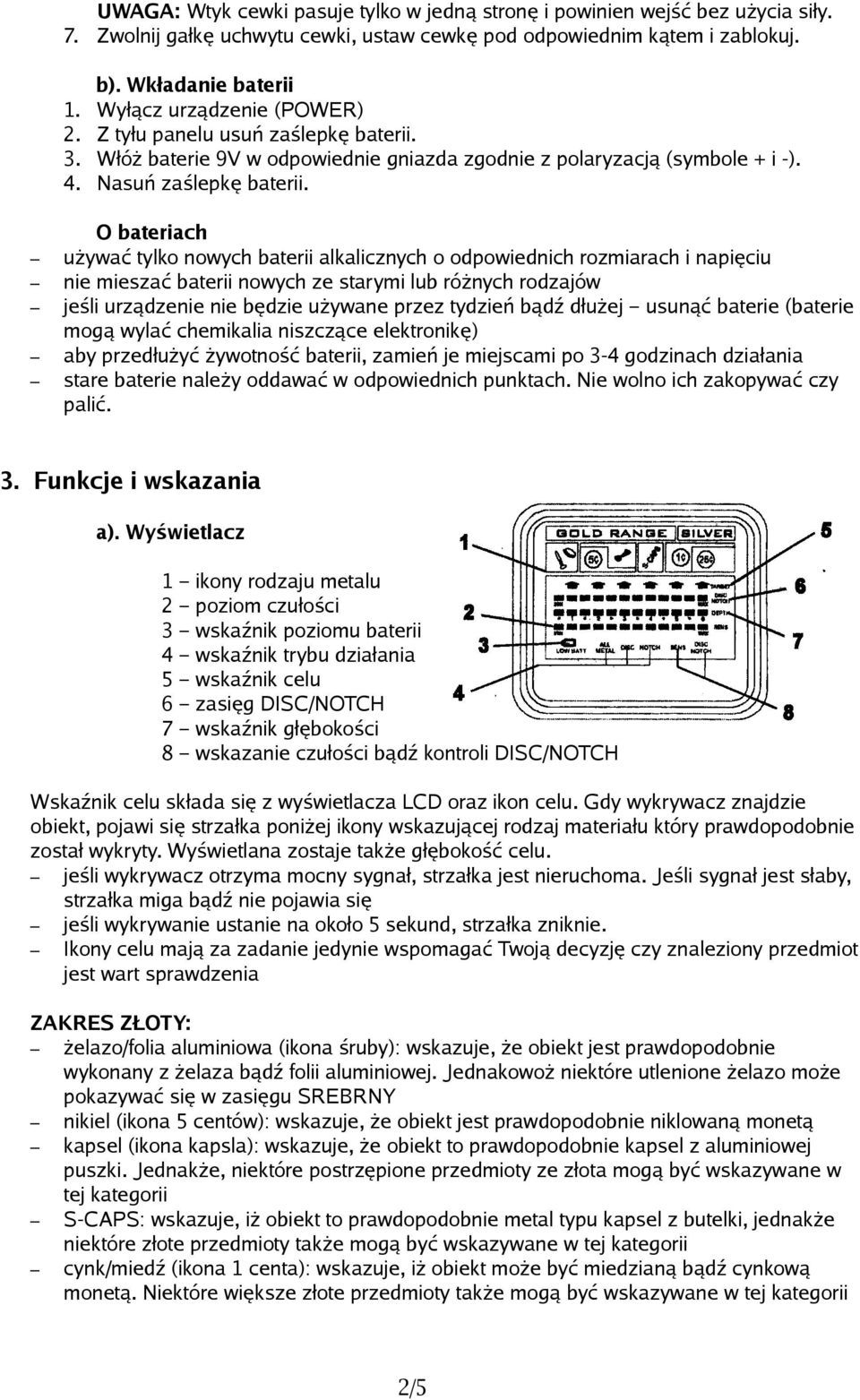

2 UWAGA: Wtyk cewki pasuje tylko w jedną stronę i powinien wejść bez użycia siły. 7. Zwolnij gałkę uchwytu cewki, ustaw cewkę pod odpowiednim kątem i zablokuj. b). Wkładanie baterii 1. Wyłącz urządzenie (POWER) 2. Z tyłu panelu usuń zaślepkę baterii. 3. Włóż baterie 9V w odpowiednie gniazda zgodnie z polaryzacją (symbole + i -). 4. Nasuń zaślepkę baterii. O bateriach używać tylko nowych baterii alkalicznych o odpowiednich rozmiarach i napięciu nie mieszać baterii nowych ze starymi lub różnych rodzajów jeśli urządzenie nie będzie używane przez tydzień bądź dłużej usunąć baterie (baterie mogą wylać chemikalia niszczące elektronikę) aby przedłużyć żywotność baterii, zamień je miejscami po 3-4 godzinach działania stare baterie należy oddawać w odpowiednich punktach. Nie wolno ich zakopywać czy palić. 3. Funkcje i wskazania a). Wyświetlacz 1 ikony rodzaju metalu 2 poziom czułości 3 wskaźnik poziomu baterii 4 wskaźnik trybu działania 5 wskaźnik celu 6 zasięg DISC/NOTCH 7 wskaźnik głębokości 8 wskazanie czułości bądź kontroli DISC/NOTCH Wskaźnik celu składa się z wyświetlacza LCD oraz ikon celu. Gdy wykrywacz znajdzie obiekt, pojawi się strzałka poniżej ikony wskazującej rodzaj materiału który prawdopodobnie został wykryty. Wyświetlana zostaje także głębokość celu. jeśli wykrywacz otrzyma mocny sygnał, strzałka jest nieruchoma. Jeśli sygnał jest słaby, strzałka miga bądź nie pojawia się jeśli wykrywanie ustanie na około 5 sekund, strzałka zniknie. Ikony celu mają za zadanie jedynie wspomagać Twoją decyzję czy znaleziony przedmiot jest wart sprawdzenia ZAKRES ZŁOTY: żelazo/folia aluminiowa (ikona śruby): wskazuje, że obiekt jest prawdopodobnie wykonany z żelaza bądź folii aluminiowej. Jednakowoż niektóre utlenione żelazo może pokazywać się w zasięgu SREBRNY nikiel (ikona 5 centów): wskazuje, że obiekt jest prawdopodobnie niklowaną monetą kapsel (ikona kapsla): wskazuje, że obiekt to prawdopodobnie kapsel z aluminiowej puszki. Jednakże, niektóre postrzępione przedmioty ze złota mogą być wskazywane w tej kategorii S-CAPS: wskazuje, iż obiekt to prawdopodobnie metal typu kapsel z butelki, jednakże niektóre złote przedmioty także mogą być wskazywane w tej kategorii cynk/miedź (ikona 1 centa): wskazuje, iż obiekt może być miedzianą bądź cynkową monetą. Niektóre większe złote przedmioty także mogą być wskazywane w tej kategorii 2/5

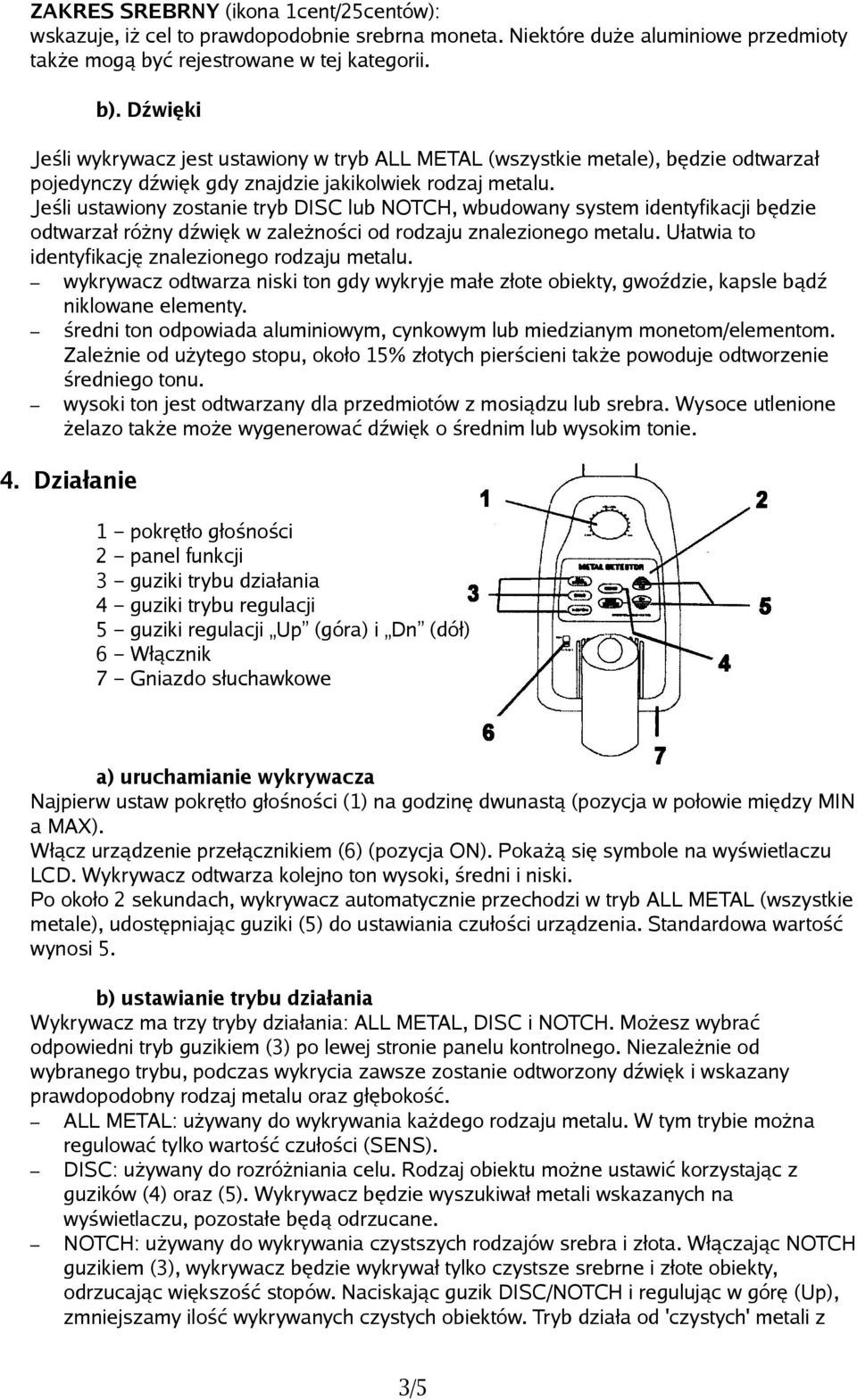

3 ZAKRES SREBRNY (ikona 1cent/25centów): wskazuje, iż cel to prawdopodobnie srebrna moneta. Niektóre duże aluminiowe przedmioty także mogą być rejestrowane w tej kategorii. b). Dźwięki Jeśli wykrywacz jest ustawiony w tryb ALL METAL (wszystkie metale), będzie odtwarzał pojedynczy dźwięk gdy znajdzie jakikolwiek rodzaj metalu. Jeśli ustawiony zostanie tryb DISC lub NOTCH, wbudowany system identyfikacji będzie odtwarzał różny dźwięk w zależności od rodzaju znalezionego metalu. Ułatwia to identyfikację znalezionego rodzaju metalu. wykrywacz odtwarza niski ton gdy wykryje małe złote obiekty, gwoździe, kapsle bądź niklowane elementy. średni ton odpowiada aluminiowym, cynkowym lub miedzianym monetom/elementom. Zależnie od użytego stopu, około 15% złotych pierścieni także powoduje odtworzenie średniego tonu. wysoki ton jest odtwarzany dla przedmiotów z mosiądzu lub srebra. Wysoce utlenione żelazo także może wygenerować dźwięk o średnim lub wysokim tonie. 4. Działanie 1 pokrętło głośności 2 panel funkcji 3 guziki trybu działania 4 guziki trybu regulacji 5 guziki regulacji Up (góra) i Dn (dół) 6 Włącznik 7 Gniazdo słuchawkowe a) uruchamianie wykrywacza Najpierw ustaw pokrętło głośności (1) na godzinę dwunastą (pozycja w połowie między MIN a MAX). Włącz urządzenie przełącznikiem (6) (pozycja ON). Pokażą się symbole na wyświetlaczu LCD. Wykrywacz odtwarza kolejno ton wysoki, średni i niski. Po około 2 sekundach, wykrywacz automatycznie przechodzi w tryb ALL METAL (wszystkie metale), udostępniając guziki (5) do ustawiania czułości urządzenia. Standardowa wartość wynosi 5. b) ustawianie trybu działania Wykrywacz ma trzy tryby działania: ALL METAL, DISC i NOTCH. Możesz wybrać odpowiedni tryb guzikiem (3) po lewej stronie panelu kontrolnego. Niezależnie od wybranego trybu, podczas wykrycia zawsze zostanie odtworzony dźwięk i wskazany prawdopodobny rodzaj metalu oraz głębokość. ALL METAL: używany do wykrywania każdego rodzaju metalu. W tym trybie można regulować tylko wartość czułości (SENS). DISC: używany do rozróżniania celu. Rodzaj obiektu możne ustawić korzystając z guzików (4) oraz (5). Wykrywacz będzie wyszukiwał metali wskazanych na wyświetlaczu, pozostałe będą odrzucane. NOTCH: używany do wykrywania czystszych rodzajów srebra i złota. Włączając NOTCH guzikiem (3), wykrywacz będzie wykrywał tylko czystsze srebrne i złote obiekty, odrzucając większość stopów. Naciskając guzik DISC/NOTCH i regulując w górę (Up), zmniejszamy ilość wykrywanych czystych obiektów. Tryb działa od 'czystych' metali z 3/5

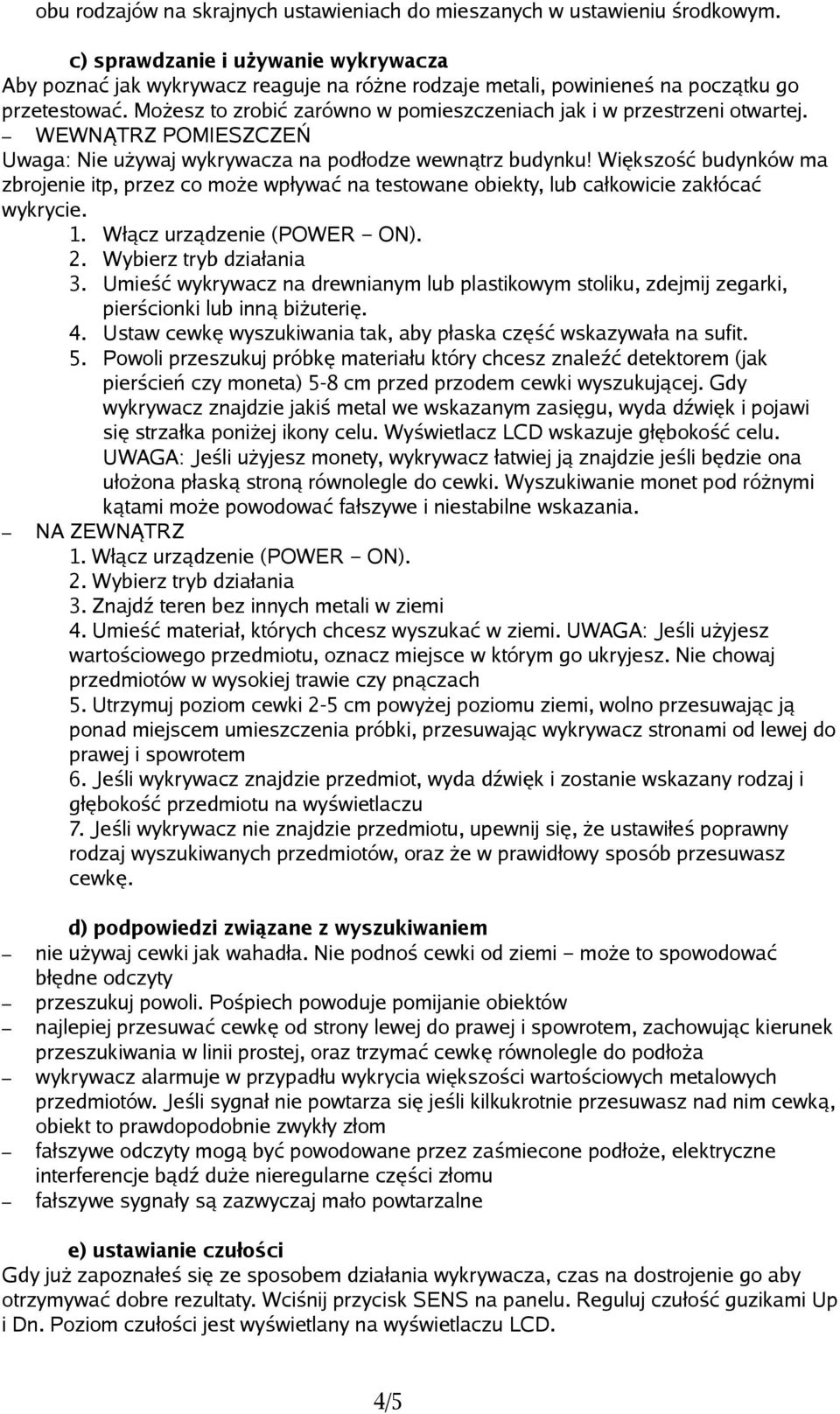

4 obu rodzajów na skrajnych ustawieniach do mieszanych w ustawieniu środkowym. c) sprawdzanie i używanie wykrywacza Aby poznać jak wykrywacz reaguje na różne rodzaje metali, powinieneś na początku go przetestować. Możesz to zrobić zarówno w pomieszczeniach jak i w przestrzeni otwartej. WEWNĄTRZ POMIESZCZEŃ Uwaga: Nie używaj wykrywacza na podłodze wewnątrz budynku! Większość budynków ma zbrojenie itp, przez co może wpływać na testowane obiekty, lub całkowicie zakłócać wykrycie. 1. Włącz urządzenie (POWER ON). 2. Wybierz tryb działania 3. Umieść wykrywacz na drewnianym lub plastikowym stoliku, zdejmij zegarki, pierścionki lub inną biżuterię. 4. Ustaw cewkę wyszukiwania tak, aby płaska część wskazywała na sufit. 5. Powoli przeszukuj próbkę materiału który chcesz znaleźć detektorem (jak pierścień czy moneta) 5-8 cm przed przodem cewki wyszukującej. Gdy wykrywacz znajdzie jakiś metal we wskazanym zasięgu, wyda dźwięk i pojawi się strzałka poniżej ikony celu. Wyświetlacz LCD wskazuje głębokość celu. UWAGA: Jeśli użyjesz monety, wykrywacz łatwiej ją znajdzie jeśli będzie ona ułożona płaską stroną równolegle do cewki. Wyszukiwanie monet pod różnymi kątami może powodować fałszywe i niestabilne wskazania. NA ZEWNĄTRZ 1. Włącz urządzenie (POWER ON). 2. Wybierz tryb działania 3. Znajdź teren bez innych metali w ziemi 4. Umieść materiał, których chcesz wyszukać w ziemi. UWAGA: Jeśli użyjesz wartościowego przedmiotu, oznacz miejsce w którym go ukryjesz. Nie chowaj przedmiotów w wysokiej trawie czy pnączach 5. Utrzymuj poziom cewki 2-5 cm powyżej poziomu ziemi, wolno przesuwając ją ponad miejscem umieszczenia próbki, przesuwając wykrywacz stronami od lewej do prawej i spowrotem 6. Jeśli wykrywacz znajdzie przedmiot, wyda dźwięk i zostanie wskazany rodzaj i głębokość przedmiotu na wyświetlaczu 7. Jeśli wykrywacz nie znajdzie przedmiotu, upewnij się, że ustawiłeś poprawny rodzaj wyszukiwanych przedmiotów, oraz że w prawidłowy sposób przesuwasz cewkę. d) podpowiedzi związane z wyszukiwaniem nie używaj cewki jak wahadła. Nie podnoś cewki od ziemi może to spowodować błędne odczyty przeszukuj powoli. Pośpiech powoduje pomijanie obiektów najlepiej przesuwać cewkę od strony lewej do prawej i spowrotem, zachowując kierunek przeszukiwania w linii prostej, oraz trzymać cewkę równolegle do podłoża wykrywacz alarmuje w przypadłu wykrycia większości wartościowych metalowych przedmiotów. Jeśli sygnał nie powtarza się jeśli kilkukrotnie przesuwasz nad nim cewką, obiekt to prawdopodobnie zwykły złom fałszywe odczyty mogą być powodowane przez zaśmiecone podłoże, elektryczne interferencje bądź duże nieregularne części złomu fałszywe sygnały są zazwyczaj mało powtarzalne e) ustawianie czułości Gdy już zapoznałeś się ze sposobem działania wykrywacza, czas na dostrojenie go aby otrzymywać dobre rezultaty. Wciśnij przycisk SENS na panelu. Reguluj czułość guzikami Up i Dn. Poziom czułości jest wyświetlany na wyświetlaczu LCD. 4/5

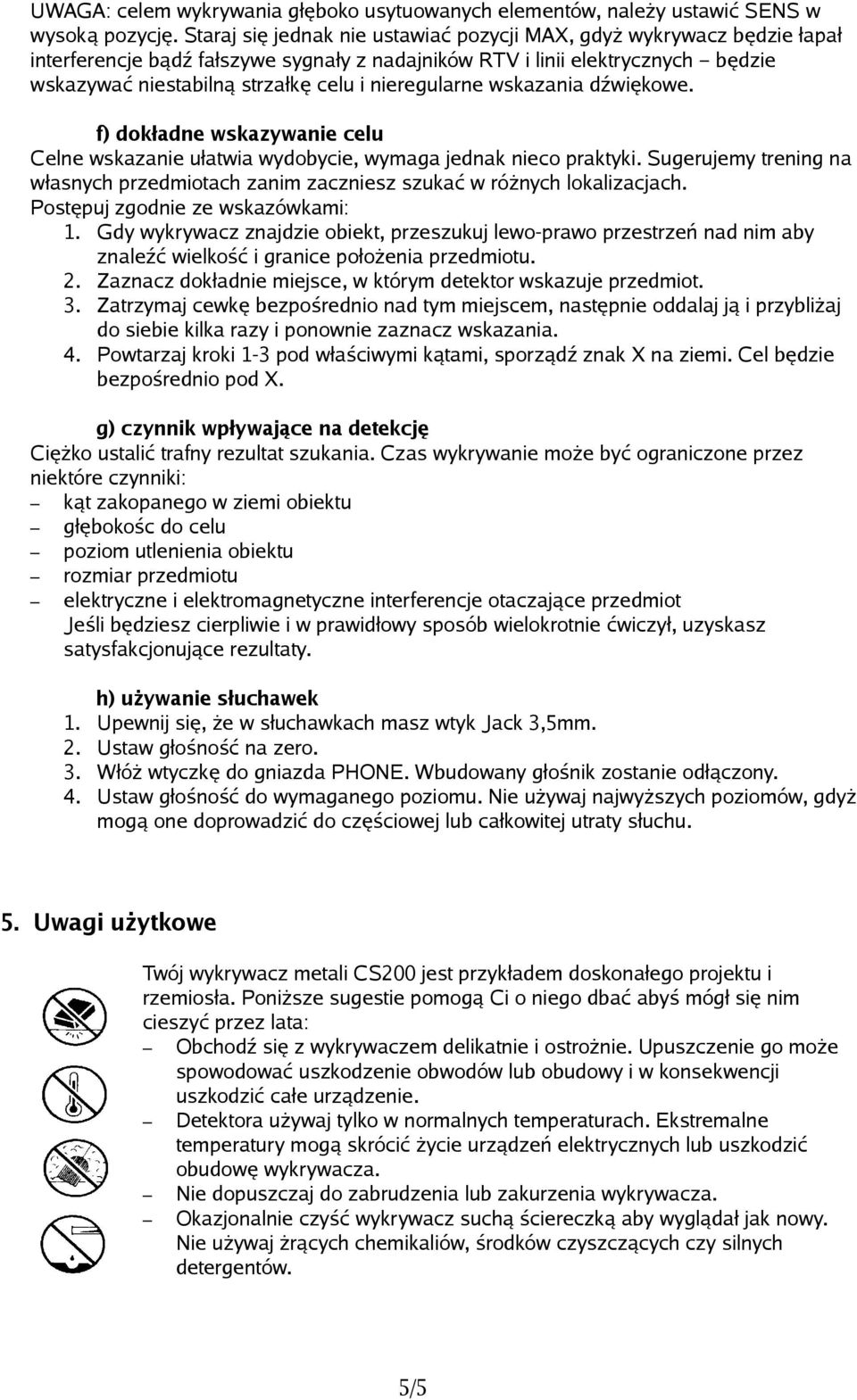

5 UWAGA: celem wykrywania głęboko usytuowanych elementów, należy ustawić SENS w wysoką pozycję. Staraj się jednak nie ustawiać pozycji MAX, gdyż wykrywacz będzie łapał interferencje bądź fałszywe sygnały z nadajników RTV i linii elektrycznych będzie wskazywać niestabilną strzałkę celu i nieregularne wskazania dźwiękowe. f) dokładne wskazywanie celu Celne wskazanie ułatwia wydobycie, wymaga jednak nieco praktyki. Sugerujemy trening na własnych przedmiotach zanim zaczniesz szukać w różnych lokalizacjach. Postępuj zgodnie ze wskazówkami: 1. Gdy wykrywacz znajdzie obiekt, przeszukuj lewo-prawo przestrzeń nad nim aby znaleźć wielkość i granice położenia przedmiotu. 2. Zaznacz dokładnie miejsce, w którym detektor wskazuje przedmiot. 3. Zatrzymaj cewkę bezpośrednio nad tym miejscem, następnie oddalaj ją i przybliżaj do siebie kilka razy i ponownie zaznacz wskazania. 4. Powtarzaj kroki 1-3 pod właściwymi kątami, sporządź znak X na ziemi. Cel będzie bezpośrednio pod X. g) czynnik wpływające na detekcję Ciężko ustalić trafny rezultat szukania. Czas wykrywanie może być ograniczone przez niektóre czynniki: kąt zakopanego w ziemi obiektu głębokośc do celu poziom utlenienia obiektu rozmiar przedmiotu elektryczne i elektromagnetyczne interferencje otaczające przedmiot Jeśli będziesz cierpliwie i w prawidłowy sposób wielokrotnie ćwiczył, uzyskasz satysfakcjonujące rezultaty. h) używanie słuchawek 1. Upewnij się, że w słuchawkach masz wtyk Jack 3,5mm. 2. Ustaw głośność na zero. 3. Włóż wtyczkę do gniazda PHONE. Wbudowany głośnik zostanie odłączony. 4. Ustaw głośność do wymaganego poziomu. Nie używaj najwyższych poziomów, gdyż mogą one doprowadzić do częściowej lub całkowitej utraty słuchu. 5. Uwagi użytkowe Twój wykrywacz metali CS200 jest przykładem doskonałego projektu i rzemiosła. Poniższe sugestie pomogą Ci o niego dbać abyś mógł się nim cieszyć przez lata: Obchodź się z wykrywaczem delikatnie i ostrożnie. Upuszczenie go może spowodować uszkodzenie obwodów lub obudowy i w konsekwencji uszkodzić całe urządzenie. Detektora używaj tylko w normalnych temperaturach. Ekstremalne temperatury mogą skrócić życie urządzeń elektrycznych lub uszkodzić obudowę wykrywacza. Nie dopuszczaj do zabrudzenia lub zakurzenia wykrywacza. Okazjonalnie czyść wykrywacz suchą ściereczką aby wyglądał jak nowy. Nie używaj żrących chemikaliów, środków czyszczących czy silnych detergentów. 5/5
