1 Technologie Gazowe systemy gaśnicze Przeciwpożarowe systemy Oxeo Gaszenie ognia azotem i argonem

2 EFEKTYWNOŚĆ bez pozostawiania osadu po użyciu środka gaśniczego W instalacjach gaśniczych Minimax Oxeo, do gaszenia ognia, użyte są gazy inertyzacyjne azot oraz argon. Są skuteczne jako środki gaśnicze szczególnie w obszarach tzw. wysokiego ryzyka. Jako że azot oraz argon nie przewodzą elektryczności i nie pozostawiają żadnych osadów, systemy Oxeo wskazane są w miejscach, w których przechowuje się wartościowy i wrażliwy sprzęt. Gaśnicze systemy Oxeo wykorzystują trójwymiarowy efekt na całym obszarze gaszenia. W momencie wybuchu pożaru uwalniane gazy inertyzacyjne rozprzestrzeniają się jednorodnie wypierając tlen u źródła ognia. Nawet ukryte źródła ognia są z reguły natychmiast ugaszane. Również obecność fizycznych przeszkód nie stanowi problemu. Dlatego też systemy Oxeo są szczególnie polecane dla zapewnienia ochrony przeciwpożarowej w miejscach, w których składuje się łatwopalne ciecze oraz pozostałe niebezpieczne substancje. Błyskawiczne ugaszenie ognia gazami inertyzacyjnymi zmniejsza potencjalne szkody wynikające z wystąpienia pożaru. Dodatkowo wykluczone zostają również praktycznie szkody wynikłe z użycia samego środka gaśniczego. W odróżnieniu od wody, piany czy proszku, gazy inertyzacyjne nie uszkadzają wrażliwego osprzętu elektronicznego. Po ugaszeniu ognia, gaz może zostać usunięty z obszaru gaszenia poprzez najprostszy system wentylacyjny. Systemy gaśnicze Oxeo są najlepszym wyborem w przypadku ochrony przeciwpożarowej wartościowych przedmiotów oraz unikatowych dzieł sztuki. Jednocześnie ich użycie nie powoduje długich i kosztownych przestojów w pracy osprzętu elektrycznego czy elektronicznego. Azot i argon nie są toksyczne w ilości potrzebnej do ugaszenia ognia. Jednakże, w momencie uwolnienia, stężenie tlenu jest zawsze znacznie niższe niż w atmosferze otoczenia. Dlatego też systemy gaśnicze Oxeo ostrzegają wszystkie osoby obecne w obszarze gaszenia poprzez użycie akustycznych i optycznych alarmów, by opuścić określone miejsce zanim rozpocznie się proces gaszenia. Systemy te mogą także być użyte w miejscach i pomieszczeniach, w których przebywają ludzie. Oprócz pomieszczeń, w których przebywają ludzie, systemy Oxeo umożliwiają również kompleksową ochronę innych zamkniętych miejsc tj. szafek kontrolnych, serwerowni czy obrabiarek. Ochronę tą zapewniają specjalnie prefabrykowane moduły kompaktowe Oxeo. Technologia: Gaśnicze systemy Oxeo zapewniają całą gamę właściwości nowoczesnych systemów gaśniczych wykorzystujących gazy inertyzacyjne - od technologii barowych po opcje stałego wypływu ConstantFlow. Dodatkowo zaprojektowany przez Minimax program MX DesignManager zapewnia optymalne wymiarowanie systemu.

3 NATURALNOŚĆ Gazy inertyzacyjne są niebywale skuteczne przy gaszeniu pożarów klasy A (materiałów trwałych), klasy B (cieczy łatwopalnych) oraz klasy C (gazów palnych). Dodatkowo argon jest jedynym gazem gaśniczym, który może być wykorzystany do użycia w przypadku wybuchu pożarów klasy D (pożary metali). W większości przypadków pożary mogą być skutecznie ugaszone poprzez redukcję poziomu tlenu do 13,8% objętości. Azot i argon są naturalnymi składnikami powietrza i nie wpływają szkodliwie na atmosferę. Żaden inny gazowy środek gaśniczy nie ma podobnych właściwości środowiskowych. Oba gazy występują praktycznie wszędzie, jako że używane są do wielu innych celów poza samym gaszeniem ognia. Oznacza to, że systemy gaśnicze Oxeo wykorzystujące czysty azot i czysty argon mogą być w łatwy sposób ponownie napełnione gazem po jego uwolnieniu, będąc gotowymi do ponownego działania przy minimalnie niskim nakładzie środków. Niezależnie od używanego gazu inertyzacyjnego - argonu, azotu czy mieszanki gazów - systemy przeciwpożarowe Oxeo wykorzystują tą samą technologię działania. Właściwy typ gazu inertyzacyjnego dla każdego typu ryzyka E Azot Objętość azotu w naturalnej atmosferze sięga 78,1%, przy gęstości 0,967:1 w stosunku do powietrza. Azot cechuje podobna gęstość co powietrze, co pozwala na jego optymalne przenikanie na całym obszarze gaszenia orazna utrzymanie odpowiedniego stężenia gazu inertyzacyjnego przez określoną ilość czasu. To powoduje, że azot jest uniwersalnym środkiem gaśniczym cechującym się szeroką gamą różnych zastosowań. E Argon Argon jest szlachetnym gazem uzyskanym z powietrza, występującym w naturalnej atmosferze w objętości 0,93%. Jego gęstość w stosunku do powietrza to 1,38:1. Jako że argon jest znacznie cięższy od powietrza, może on być wykorzystywany do gaszenia pożarów np. podwójnych podłóg, których górna część jest znacznie lepiej izolowana. Dzięki wysokiej inertyzacji, argon jest znakomity do gaszenia pożarów metali. E Mieszanki gazów Systemy gaśnicze Oxeo napełniane są również mieszankami gazów - zawierającymi zarówno azot, jak i argon, oraz opcjonalnie małe ilości CO 2. Typowymi mieszankami gazowymi używanymi w systemach wykorzystujących gazy inertyzacyjne jest IG 55, zawierający 50% azotu oraz 50% argonu, oraz IG 541 składający się z 52% azotu, 40% argonu i 8% CO 2.

4

5

6 ECHNOLOGIA oszczędność powierzchni w magazynowaniu środka gaśniczego Systemy przeciwpożarowe Oxeo zapewniają niezwykle kompaktową technologię użycia gazów gaśniczych, przy maksymalnej oszczędności powierzchni. W technologii Oxeo gaz inertyzacyjny magazynowany jest w butlach o pojemności 140 litrów, charakteryzujących sięciśnieniem wyjściowym w wysokości 300 barów. Wysokie ciśnienie oraz duża objętość butli pozwalają na skupienie dużej ilości gazu w pojedynczej butli, co sprawia, że jedynie kilka butli zapewnia odpowiednio dużą i wymaganą ilość gazu. Dodatkowo, w technologii Oxeo, butle mogą być składowane bardzo kompaktowo. Możliwość ustawienia butli w wielu rzędach pozwala dopasować się do specyfiki danego pomieszczenia oraz zapewnia zwiększoną elastycznośc magazynowania gazów. W rezultacie, systemy Oxeo zajmują do 50% mniej przestrzeni pod kątem magazynowania gazów aniżeli standardowe systemy czy systemy gazów inertyzacyjnych wykorzystujących butle 80 litrów o ciśnieniu wyjściowym 200 barów. Dzięki zastosowaniu systemów gaśniczych Oxeo, przeznacza się mniejszą przestrzeń do magazynowania gazów, co ostatecznie obniża koszty inwestycji w przypadku budowy nowych obiektów. W budynkach już istniejących, jedynie optymalizacja systemu magazynowania gazów sprawia, że staje się w ogóle możliwe użycie inertyzacyjnych systemów gaśniczych. A Wymagana przestrzeń przy użyciu butli 80 l / 200 barów (bez systemu Oxeo) B Wymagana przestrzeń przy użyciu butli 140 l / 300 barów (z zastosowaniem systemu Oxeo) Oszczędność powierzchni do 50% Przykładowa ilustracja

7 TECHNOLOGIA Stały przepływ Technologia Oxeo ConstantFlow funkcjonuje przy użyciu doskonałej jakości regulatorów ciśnienia montowanych bezpośrednio na zaworach butli gazowych. W momencie rozpoczęcia procedury gaszenia, ciśnienie operacyjne jest w ten sposób automatycznie zredukowane do max. 60 barów na wyjściu z butli. Powstaje stały wypływ środka gaśniczego bez skoków ciśnienia. W standardowych systemach wykorzystujących gazy inertyzacyjne, w momencie rozpoczęcia procedury gaszenia, gaz uwalniany jest z butli do sieci rur przy p(bar) Konwencjonalny gazowy ConstantFlow 0 0 t(s) Używając technologii Oxeo ConstantFlow, powiązane przewody i komponenty systemu projektowane są na poziomie ciśnienia jedynie max. 60 barów. Pozwala to w wielu przypadkach zaoszczędzić znaczne środki finansowe. Dzięki zastosowaniu specjalnych dysz z tłumikami SPA oraz wygenerowaniu stałego wypływu środka gaśniczego, bez skoków ciśnienia, realne staje się delikatne zalanie w przypadku wybuchu pożaru. Łagodniejsze uwolnienie środka gaśniczego zmniejsza wibracje oddziałujące na chroniony osprzęt. Ma to szczególne znaczenie w przypadku wysoce wrażliwego sprzętu jak np. obrotowych dysków twardych w serwerowniach czy centrach danych. Dodatkową istotną zaletą użycia systemów Oxeo ConstantFlow jest fakt, iż dzięki uzyskaniu ciągłego stałego strumienia środka gaśniczego, klapy odciążeniowe mogą być aż o 60% mniejsze niż w przypadku standardowych systemów wykorzystujących gazy inertyzacyjne. Ciągły przepływ środka gaśniczego bez skoku ciśnienia dzięki wykorzystaniu technologii Oxeo ConstantFlow ciśnieniu wyjściowym sięgającym aż do 300 barów. To powoduje początkowy skok ciśnienia, jak również generuje duży wypływ środka gaśniczego, który w miarę trwania procesu gaszenia gwałtownie się kurczy. Odciążenie Wypełnienie pomieszczania gazem zawsze powoduje wzrost ciśnienia w tym pomieszczeniu. Może dojść w rezultacie do uszkodzenia drzwi, sufitów i ściań, jeśli nie podejmie się odpowiednich kroków zapobiegawczych. Dlatego, aby zapobiec szkodom, razem z instalacją gaśniczą, odpowiednio do ilości środka gaśniczego, zamontowana zostaje klapa odciążeniowa. Klapa otwiera się, gdy osiągnięty zostaje określony poziom ciśnienia pozwalając powietrzu wypchniętemu przez gaz inertyzacyjny na odpływ bezpośrednio na zewnątrz. Zawór butli wyposażony w doskonałe regulatory ciśnienia używane w technologii Oxeo ConstantFlow

8 OSTOSOWANIE Dysze do wszystkich zastosowań Spełnienie różnych wymagań i scenariuszy instalacyjnych, zarówno do ochrony pomieszczeń, jak i sprzętu, wymaga projektowania dysz spełniających indywidualne potrzeby tj. dysz RD, dysz SPA, dysz ARGE oraz dysz DD. Wszystkie powyższe dysze, wykorzystywane w technologii Oxeo, uwalniają odpowiedni gaz inertyzacyjny na danym obszarze gaszenia, we właściwym momencie oraz we właściwej ilości. Zapewniają również równe rozprzestrzenianie się gazu na danym obszarze, co pozwala na osiągnięcie odpowiedniego efektu wyparcia tlenu. E Dysze RD - solidne i elastyczne Dysze typu RD są najczęśniej używane w ramach systemów Oxeo do ochrony przeciwpożarowej pomieszczeń. Są one również wskazane w przypadku wystąpienia niekorzystnych warunków otoczenia. Oprócz standardowych dysz 1/2, systemy gaśnicze Oxeo wykorzystują również dysze typu RD 3/4. Dysze 3/4 umożliwiają uwolnienie podwójnie większej ilości środka gaśniczego niż dysze 1/2. Oznacza to, iż w praktyce spada o 50% liczba potrzebych do instalacji dysz gaśniczych, a sama sieć rur może zostać zaprojektowana znacznie bardziej elastycznie. E Dysze SPA - delikatne uwalnianie gazu Dzięki użyciu w technologii Oxeo ConstantFlow specjalnej dyszy typu SPA, wyposażonej w pochłaniacze dźwieku, możliwe jest osiągnięcie efektu delikatnego uwalniania środka gaśniczego na danym obszarze gaszenia w przypadku wybuchu pożaru. W trakcie uwalniania gazu poziom dźwiękowy ciśnienia jest znacznie zredukowany, a sam proces uwalniania gazu jest generalnie znacznie łagodniejszy. W ten sposób chroniony sprzęt jest zabezpieczony przed silnymi wibracjami, a szczególnie wrażliwy osprzęt tj. obrotowe dyski twarde w serwerowniach czy centrach danych są mniej podatne na uszkodzenie. E Dysze ARGE - znakomite dozowanie Gdy istnieje potrzeba ugaszenia ognia, który wybuchł w szafach sterowniczych czy innym małym zabudowanym osprzęcie czy niewielkim pomieszczeniu, należy uwolnić małą, ale dokładnie zmierzoną dawkę gazu inertyzacyjnego. Dlatego właśnie na potrzeby systemów gaśniczych Oxeo stworzone zostały z nierdzewnej stali dysze typu ARGE, które dzięki szczególnie małym otworom w obudowie zapewniają doskonałą emisję środka gaśniczego. E Dysze DD - szybki montaż Dysze typu Oxeo DD są projektowane do szybkiego montażu np. w obudowach lub panelach urządzeń chronionych. Dysze są gwintowane zarówno na części wlotowej, jak i wylotowej tak, że mogą być szybko i łatwo zamontowane na obudowach.

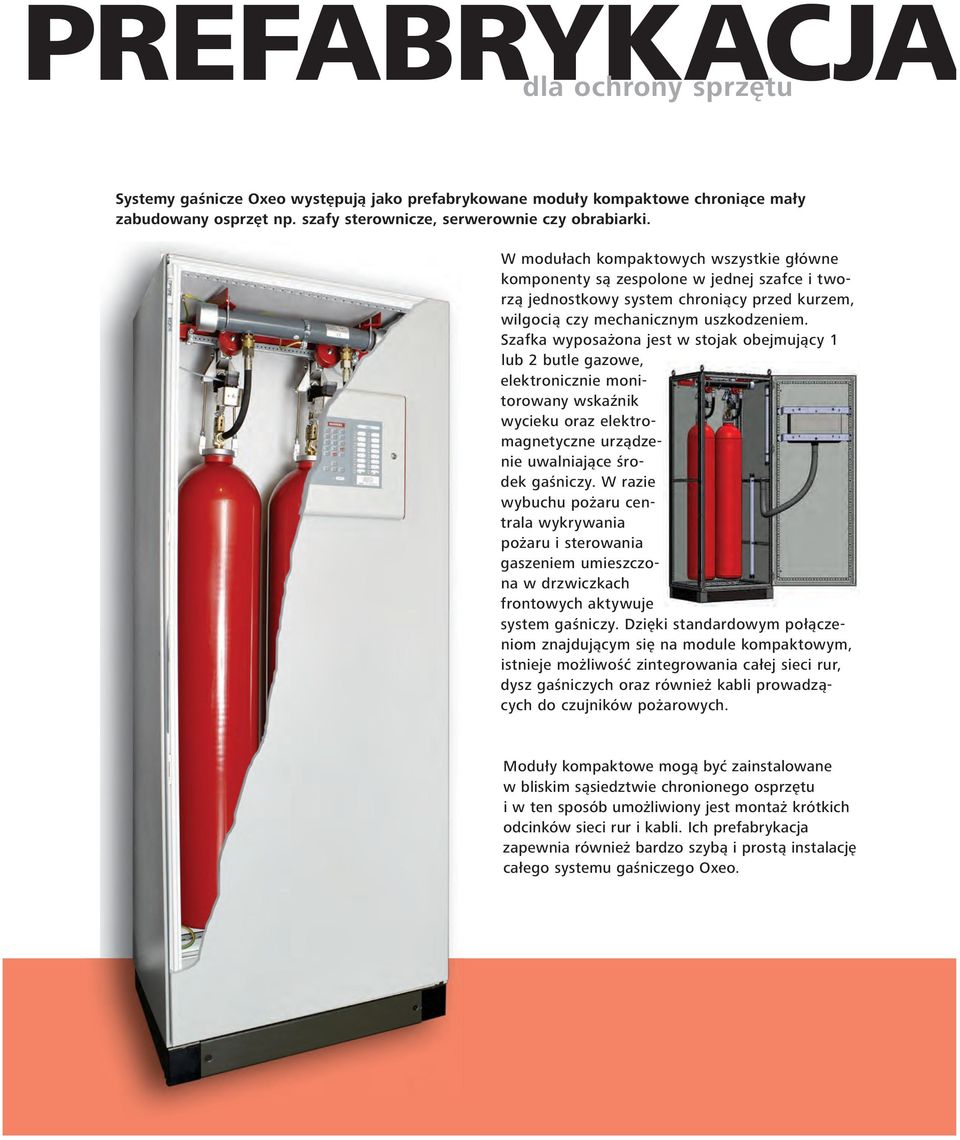

9 PREFABRYKACJA dla ochrony sprzętu Systemy gaśnicze Oxeo występują jako prefabrykowane moduły kompaktowe chroniące mały zabudowany osprzęt np. szafy sterownicze, serwerownie czy obrabiarki. W modułach kompaktowych wszystkie główne komponenty są zespolone w jednej szafce i tworzą jednostkowy system chroniący przed kurzem, wilgocią czy mechanicznym uszkodzeniem. Szafka wyposażona jest w stojak obejmujący 1 lub 2 butle gazowe, elektronicznie monitorowany wskaźnik wycieku oraz elektromagnetyczne urządzenie uwalniające środek gaśniczy. W razie wybuchu pożaru centrala wykrywania pożaru i sterowania gaszeniem umieszczona w drzwiczkach frontowych aktywuje system gaśniczy. Dzięki standardowym połączeniom znajdującym się na module kompaktowym, istnieje możliwość zintegrowania całej sieci rur, dysz gaśniczych oraz również kabli prowadzących do czujników pożarowych. Moduły kompaktowe mogą być zainstalowane w bliskim sąsiedztwie chronionego osprzętu i w ten sposób umożliwiony jest montaż krótkich odcinków sieci rur i kabli. Ich prefabrykacja zapewnia również bardzo szybą i prostą instalację całego systemu gaśniczego Oxeo.

10 OPTYMALNIE zaprojektowany przez Minimax DesignManager Systemy gaśnicze Oxeo są indywidualnie projektowane przez Minimax DesignManager. Minimax opracował powyższy argon program obliczeniowy na bazie obszernej teoretycznej pracy badawczej poddając go wielu testom strumieniowym w kliku modelach gaśniczych. Dokładność obliczeniowa programu Minimax DesignManager umożliwia określenie optymalnego wymiaru systemu gaśniczego pod kątem bezpieczeństwa, jak i uwarunkowań ekonomicznych. Zaprojektowane systemy gaśnicze Oxeo dowiodły, że są niezawodne extinguishing agent 200 barów Minimax DesignManager arunki lokalne 300 barów i skuteczne. Dysze 1/2 i 3/4, technologia 200 i 300 barowa, systemy jedno lub wielostrefowe, z lub bez opcji stałego wypływu. Oprogramowanie Minimax DesignManager zawsze wybierze optymalny wariant systemu i rozwiązanie w każdym przypadku. Interfejs programu CAD zintegrowany w programie Minimax DesignManager umożliwia wygodne dokonywanie obliczeń, a następnie transfer uzyskanych wyników bezpośrednio do dokumentacji projektowo-systemowej.

11 ZASTOSOWANIA Unikalna jakość Systemy przeciwpożarowe Oxeo są idealnym rozwiązaniem ochronnym dla wielu obszarów zagrożonych pożarem, w których używa się oraz magazynuje łatwopalne ciecze czy inne niebezpieczne materiały np. w komorach lakierniczych. Systemy Oxeo znakomicie sprawdzają się również na obszarach, gdzie utrudnione jest równomierne rozprzestrzenianie się gazu (np. w systemach regałów typu paternoster ). Argon, jako środek gaśniczy, może zostać użyty nawet do gaszenia pożarów metali. Jako że gazy intertyzacyjne nie przewodzą elektryczności i nie pozostawiają osadów, systemy Oxeo są zawsze najlepszym wyborem w przypadku ochrony pożarowej wartościowych przedmiotów, jak i unikatowych dzieł sztuki. Jednocześnie systemy Oxeo pomagają zapobiec długim i kosztownym przestojom w pracy sprzętu elektrycznego czy elektronicznego. Wszystkie wersje i opcje systemów gaśniczych Oxeo są testowane i zatwierdzane przez VdS Schadenverhütung. System został także zatwierdzony przez UL i inne międzynarodowe organizacje wydające certyfikaty. Przykłady użycia: E Systemy kontrolne, pomieszczenia kontrolne i szafy sterownicze E Stacje kontroli, pomieszczenia kontrolno-operacyjne E Centra danych, serwerownie i szafy IT E Pomieszczenia techniczne E Systemy lakiernicze i powlekania proszkowego E Magazyny z niebezpiecznymi substancjami oraz łatwopalnymi cieczami E Regały typu paternoster E Obrabiarki E Muzea, archiwa Oprócz typowej ochrony pomieszczeń, w których mogą przebywać ludzie, systemy gaśnicze Oxeo są również odpowiednim rozwiązaniem w przypadku ochrony przeciwpożarowej dla zabudowanych urządzeń.

12 ZALETY Podsumowanie Istnieje wiele różnych powodów stojących za wyborem systemów przecipożarowych Minimax Oxeo: E Znakomite właściwości gaśnicze osiągane nawet w niebezpiecznych miejscach oraz obszarach charakteryzujących się wysokim lub ukrytym ryzykiem pożaru. E Gazy inertyzacyjne nie przewodzą elektryczności oraz nie pozostawiają osadów, co powoduje, że idealnie sprawdzają się w ochronie wartościowego i wrażliwego sprzętu. E Gazy inertyzacyjne nie są toksyczne w ilościach wymaganych w gaszeniu pożarów. Dlatego też są idealną opcją ochrony pomieszczeń, w których znajdować mogą się ludzie. E Azot i argon są naturalnymi składnikami powietrza - nie wpływają szkodliwie na atmosferę. E Azot i argon są dostępne praktycznie wszędzie. Oznacza to szybką i oszczędną ponowną reaktywację systemu gaśniczego. E Wydajne systemy wielostrefowe ze wspólnym systemem magazynowania gazów mogą być zastosowane w kilku obszarach gaszenia. E Wysoka elastyczność i możliwość modyfikacji oraz rozbudowy systemu dzięki zastosowaniu systemu magazynowania Oxeo. E Technologia Oxeo umożliwia bardziej wydajne magazynowanie środka gaśniczego - oszczędność do 50% powierzchni. E Technologia ConstantFlow zapewnia stały wypływ środka gaśniczego w przypadku wybuchu pożaru. Pozwala to na użycie o 60% mnieszych klap odciążeniowych. E Program Minimax DesignManager pozwala na bardzo dokładne obliczenia i wybór najlepszego systemu i rozwiązania w danym przypadku. Minimax Polska Sp. z o.o. Kiełpin, ul. Ogrodowa 27/ Łomianki Polska tel.: fax: info@minimax.pl Minimax Polska Sp. z o.o. Oddział Północ ul. Siewna 2 A Gdynia Polska tel.: fax: polnoc@minimax.pl Minimax Polska Sp. z o.o. Oddział Południe ul. Żwirki i Wigury Mikołów Polska tel.: fax: poludnie@minimax.pl PB08Ce_03/12.13/2/12.13/HV Wydrukowane w Polsce Zdjęcia: S. 3,11 Fotolia S. 12 NASA Możliwe późniejsze zmiany techniczne
