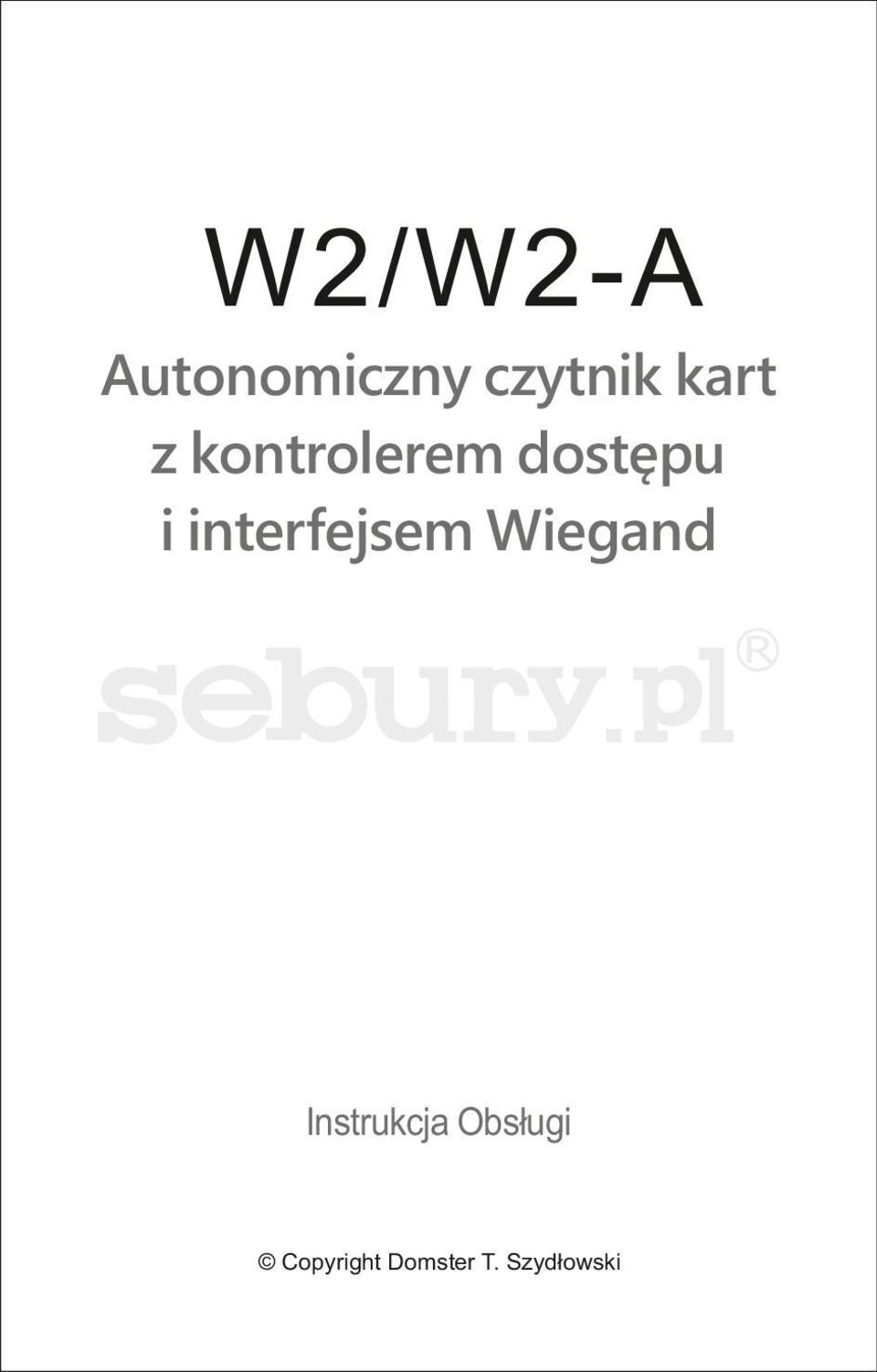

1 W2/W2A Autonomiczny czytnik kart z kontrolerem dostępu i interfejsem Wiegand Instrukcja Obsługi Copyright Domster T. Szydłowski

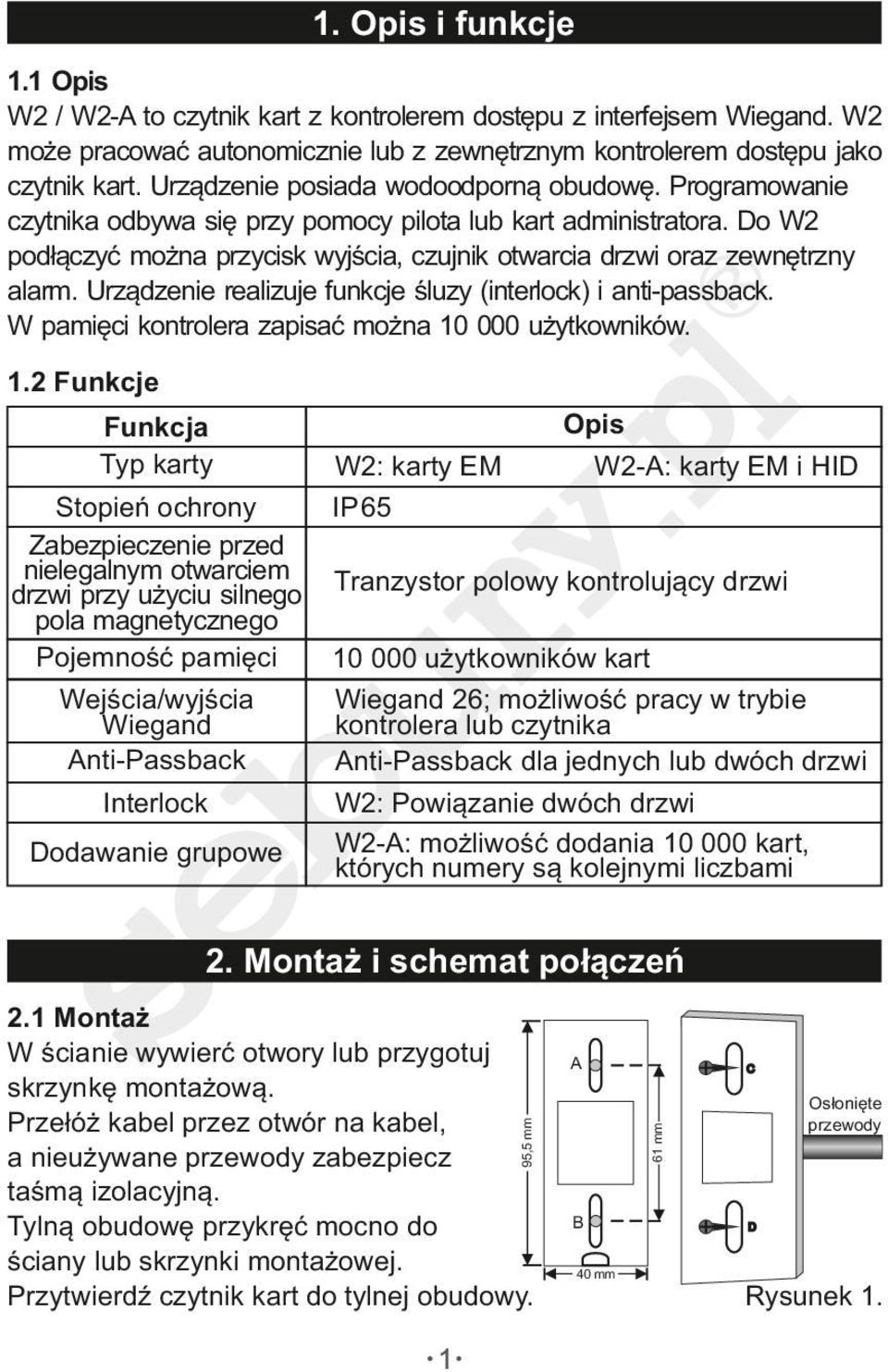

2 . Opis i funkcje. Opis W2 / W2A to czytnik kart z kontrolerem dostępu z interfejsem Wiegand. W2 może pracować autonomicznie lub z zewnętrznym kontrolerem dostępu jako czytnik kart. Urządzenie posiada wodoodporną obudowę. Programowanie czytnika odbywa się przy pomocy pilota lub kart administratora. Do W2 podłączyć można przycisk wyjścia, czujnik otwarcia drzwi oraz zewnętrzny alarm. Urządzenie realizuje funkcje śluzy (interlock) i antipassback. W pamięci kontrolera zapisać można użytkowników..2 Funkcje Funkcja Typ karty Stopień ochrony Zabezpieczenie przed nielegalnym otwarciem drzwi przy użyciu silnego pola magnetycznego Pojemność pamięci Wejścia/wyjścia Wiegand AntiPassback Interlock Dodawanie grupowe Opis W2A: karty EM i HID W2: karty EM IP 65 Tranzystor polowy kontrolujący drzwi użytkowników kart Wiegand 26; możliwość pracy w trybie kontrolera lub czytnika AntiPassback dla jednych lub dwóch drzwi W2: Powiązanie dwóch drzwi W2A: możliwość dodania kart, których numery są kolejnymi liczbami 2. Montaż i schemat połączeń A C Osłonięte przewody 6 mm 95,5 mm 2. Montaż W ścianie wywierć otwory lub przygotuj skrzynkę montażową. Przełóż kabel przez otwór na kabel, a nieużywane przewody zabezpiecz taśmą izolacyjną. Tylną obudowę przykręć mocno do ściany lub skrzynki montażowej. Przytwierdź czytnik kart do tylnej obudowy. B D 40 mm Rysunek.

3 2.2 Okablowanie Funkcja ALARMOPEN 2V Kolor LL/Alarm Opis Wejście/wyjście Wiegand Wejście/wyjście Wiegand Biegun ujemny alarmu Przycisk wyjścia Czujnik otwarcia drzwi () Zasilanie 2 V DC () Zasilanie 0 V DC (masa) Wspólna szyna 0 V dla przycisku wyjścia i czujnika otwarcia drzwi Biegun ujemny / uziemienie zamka Biegun dodatni zamka i alarmu 2.3 Schemat połączeń W2 może współpracować z dwoma rodzajami zamków: Failsecure (A) i Failsafe (B). Domyślnie ustawiony jest zamek typu B i czas 5 sekund. Konfiguracja zamków: patrz punkt 5.5 ① Zamek elektryczny typu A: tryb Failsecure (drzwi zamknięte w przypadku utraty zasilania), np. zamek sterowany elektronicznie. ② Zamek elektryczny typu B: tryb Failsafe (drzwi otwarte w przypadku utraty zasilania), np. zamek EM, rygiel elektryczny, itp. Zasilanie standardowe J ALARMOPEN Przycisk wyjścia Alarm DC 2 V / 3 A 2V Czujnik otwarcia drzwi L L ALARM Zamek Rysunek 2. 2

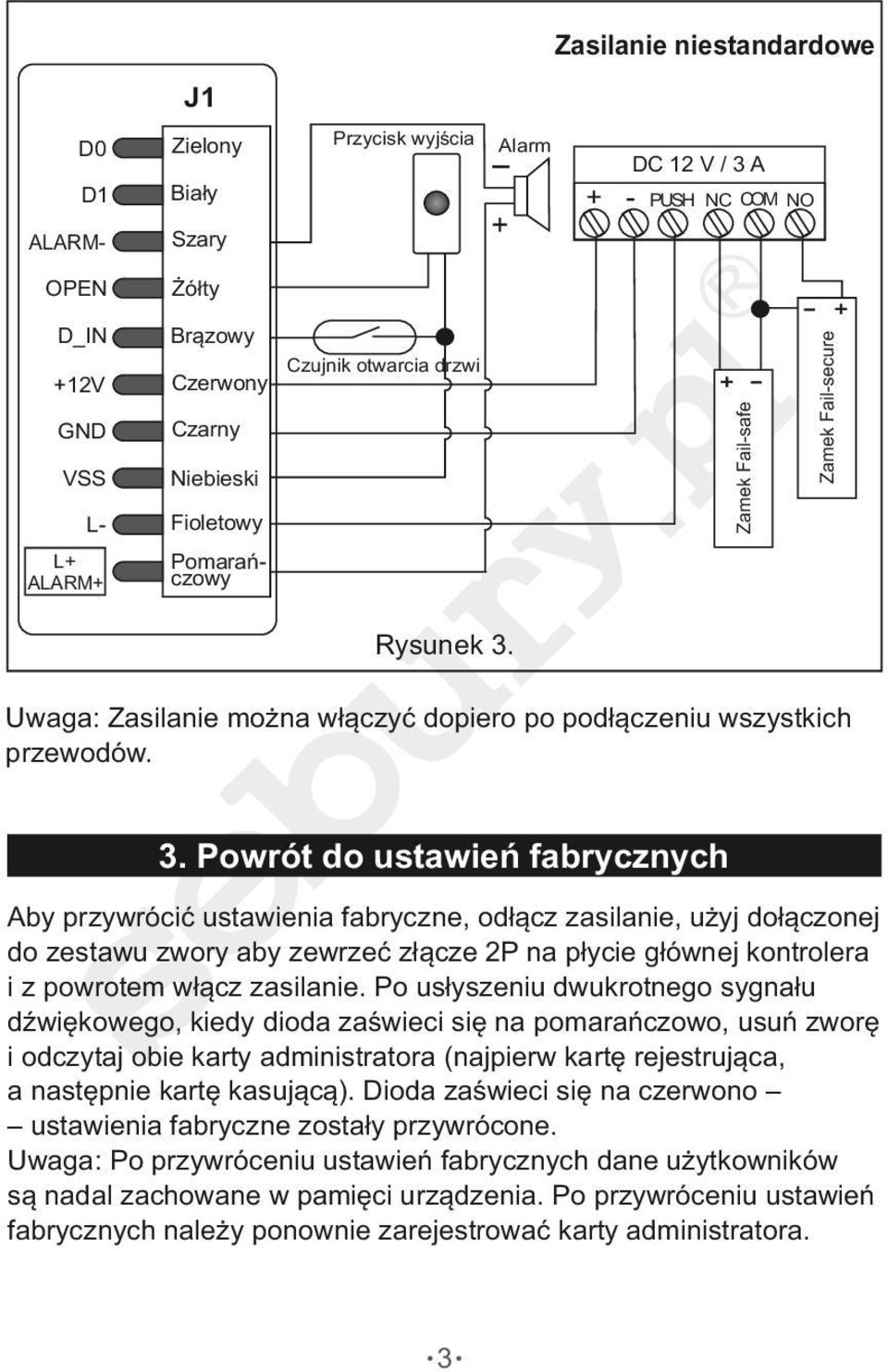

4 Zasilanie niestandardowe J DC 2 V / 3 A PUSH NC COM NO 2V L L ALARM Czujnik otwarcia drzwi Zamek Failsecure OPEN Alarm Zamek Failsafe ALARM Przycisk wyjścia Rysunek 3. Uwaga: Zasilanie można włączyć dopiero po podłączeniu wszystkich przewodów. 3. Powrót do ustawień fabrycznych Aby przywrócić ustawienia fabryczne, odłącz zasilanie, użyj dołączonej do zestawu zwory aby zewrzeć złącze 2P na płycie głównej kontrolera i z powrotem włącz zasilanie. Po usłyszeniu dwukrotnego sygnału dźwiękowego, kiedy dioda zaświeci się na pomarańczowo, usuń zworę i odczytaj obie karty administratora (najpierw kartę rejestrująca, a następnie kartę kasującą). Dioda zaświeci się na czerwono ustawienia fabryczne zostały przywrócone. Uwaga: Po przywróceniu ustawień fabrycznych dane użytkowników są nadal zachowane w pamięci urządzenia. Po przywróceniu ustawień fabrycznych należy ponownie zarejestrować karty administratora. 3

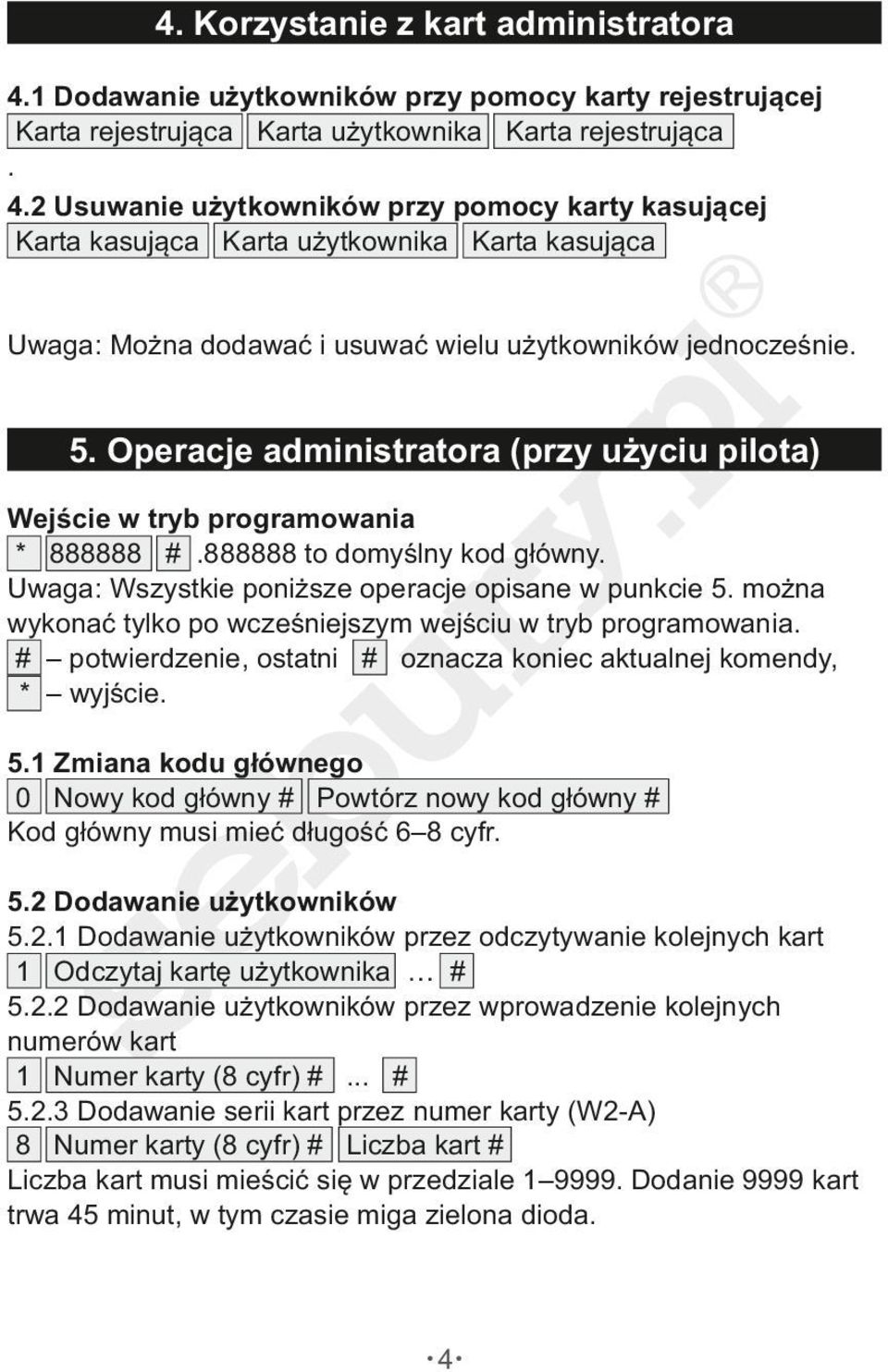

5 4. Korzystanie z kart administratora 4. Dodawanie użytkowników przy pomocy karty rejestrującej Karta rejestrująca Karta użytkownika Karta rejestrująca. 4.2 Usuwanie użytkowników przy pomocy karty kasującej Karta kasująca Karta użytkownika Karta kasująca Uwaga: Można dodawać i usuwać wielu użytkowników jednocześnie. 5. Operacje administratora (przy użyciu pilota) Wejście w tryb programowania * # to domyślny kod główny. Uwaga: Wszystkie poniższe operacje opisane w punkcie 5. można wykonać tylko po wcześniejszym wejściu w tryb programowania. # potwierdzenie, ostatni # oznacza koniec aktualnej komendy, * wyjście. 5. Zmiana kodu głównego 0 Nowy kod główny # Powtórz nowy kod główny # Kod główny musi mieć długość 6 8 cyfr. 5.2 Dodawanie użytkowników 5.2. Dodawanie użytkowników przez odczytywanie kolejnych kart Odczytaj kartę użytkownika # Dodawanie użytkowników przez wprowadzenie kolejnych numerów kart Numer karty (8 cyfr) #... # Dodawanie serii kart przez numer karty (W2A) 8 Numer karty (8 cyfr) # Liczba kart # Liczba kart musi mieścić się w przedziale Dodanie 9999 kart trwa 45 minut, w tym czasie miga zielona dioda. 4

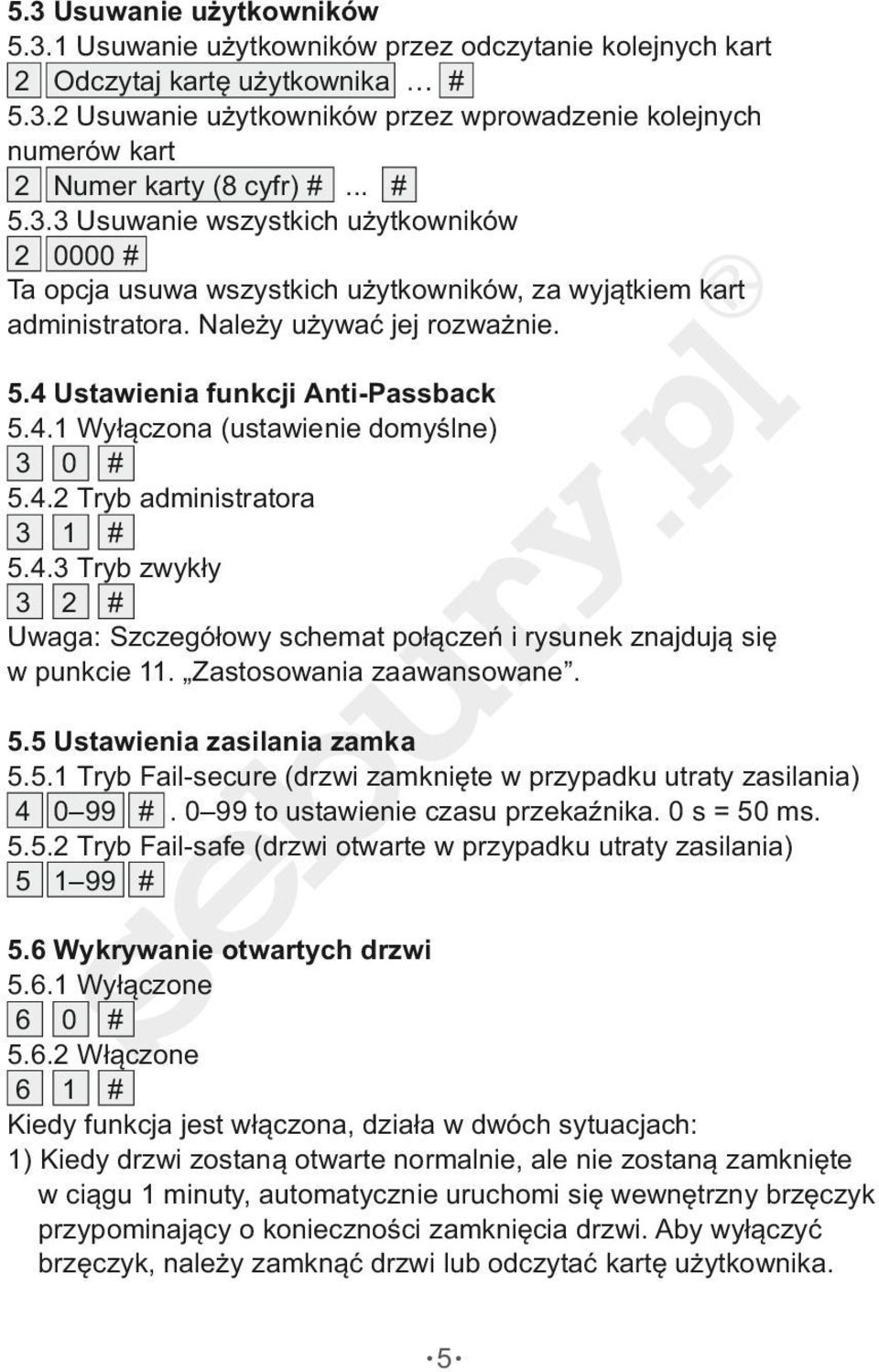

6 5.3 Usuwanie użytkowników 5.3. Usuwanie użytkowników przez odczytanie kolejnych kart 2 Odczytaj kartę użytkownika # Usuwanie użytkowników przez wprowadzenie kolejnych numerów kart 2 Numer karty (8 cyfr) #... # Usuwanie wszystkich użytkowników # Ta opcja usuwa wszystkich użytkowników, za wyjątkiem kart administratora. Należy używać jej rozważnie. 5.4 Ustawienia funkcji AntiPassback 5.4. Wyłączona (ustawienie domyślne) 3 0 # Tryb administratora 3 # Tryb zwykły 3 2 # Uwaga: Szczegółowy schemat połączeń i rysunek znajdują się w punkcie. Zastosowania zaawansowane. 5.5 Ustawienia zasilania zamka 5.5. Tryb Failsecure (drzwi zamknięte w przypadku utraty zasilania) # to ustawienie czasu przekaźnika. 0 s = 50 ms Tryb Failsafe (drzwi otwarte w przypadku utraty zasilania) 5 99 # 5.6 Wykrywanie otwartych drzwi 5.6. Wyłączone 6 0 # Włączone 6 # Kiedy funkcja jest włączona, działa w dwóch sytuacjach: ) Kiedy drzwi zostaną otwarte normalnie, ale nie zostaną zamknięte w ciągu minuty, automatycznie uruchomi się wewnętrzny brzęczyk przypominający o konieczności zamknięcia drzwi. Aby wyłączyć brzęczyk, należy zamknąć drzwi lub odczytać kartę użytkownika. 5

7 2) Jeżeli drzwi zostaną otwarte siłą, uruchomi się wbudowany brzęczyk kontrolera oraz zewnętrzny system alarmowy (jeżeli został podłączony). 5.7 Ustawienia bezpieczeństwa i diody LED: 5.7. Ustawienia bezpieczeństwa Tryb zwykły: 7 0 # Brak blokady urządzenia i alarmu. Jest to ustawienie domyślne Blokada urządzenia: 7 # Jeżeli w ciągu 0 minut dziesięciokrotnie zostanie odczytana nieważna karta, urządzenie zostanie zablokowane na 0 minut Alarm: 7 2 # Jeżeli w ciągu 0 minut dziesięciokrotnie zostanie odczytana nieważna karta, jednocześnie uruchomią się zewnętrzny system alarmowy oraz wewnętrzny brzęczyk Ustawienia diody LED (tylko dla W2A) Czerwona dioda WŁĄCZONA (ustawienie domyślne): 7 3 # Czerwona dioda WYŁĄCZONA: 7 4 # 5.8 Ustawienia funkcji Interlock i diody LED: (tylko dla W2) 5.8. Funkcja Interlock WYŁĄCZONA (ustawienie domyślne): 8 0 # Funkcja Interlock WŁĄCZONA: 8 # Czerwona dioda WŁĄCZONA (ustawienie domyślne): 8 3 # Czerwona dioda WYŁĄCZONA: 8 4 # 5.9 Czas trwania alarmu: # Regulacja czasu trwania alarmu w zakresie 0 3 min (domyślnie min). 6

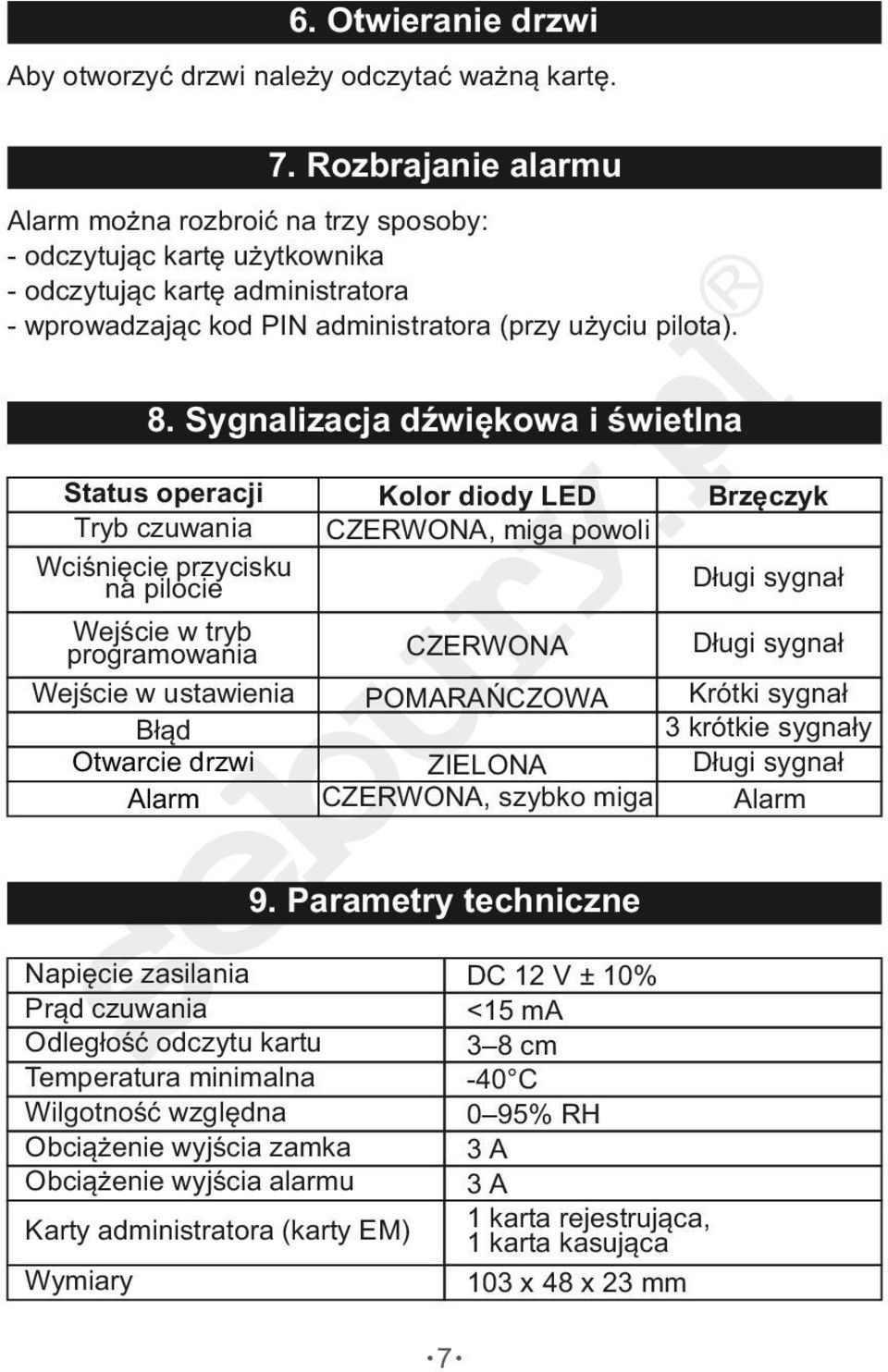

8 6. Otwieranie drzwi Aby otworzyć drzwi należy odczytać ważną kartę. 7. Rozbrajanie alarmu Alarm można rozbroić na trzy sposoby: odczytując kartę użytkownika odczytując kartę administratora wprowadzając kod PIN administratora (przy użyciu pilota). 8. Sygnalizacja dźwiękowa i świetlna Status operacji Tryb czuwania Wciśnięcie przycisku na pilocie Kolor diody LED CZERWONA, miga powoli Brzęczyk Długi sygnał Wejście w tryb Długi sygnał CZERWONA programowania Wejście w ustawienia Krótki sygnał POMARAŃCZOWA 3 krótkie sygnały Błąd Długi sygnał Otwarcie drzwi ZIELONA CZERWONA, szybko miga Alarm Alarm 9. Parametry techniczne Napięcie zasilania Prąd czuwania Odległość odczytu kartu Temperatura minimalna Wilgotność względna Obciążenie wyjścia zamka Obciążenie wyjścia alarmu DC 2 V ± 0% <5 ma 3 8 cm 40 C 0 95% RH 3A 3A karta rejestrująca, karta kasująca 03 x 48 x 23 mm Karty administratora (karty EM) Wymiary 7

9 0. Zawartość opakowania Nazwa Wodoodporny czytnik Pilot na podczerwień Karta rejestrująca Karta kasująca Zwora Instrukcja obsługi Wkręty samogintujące Ilość Uwagi W2/W2A 4/2 Do resetowania urządzenia ø3,5*27 mm Upewnij się, że zawartość opakowania jest zgodna z powyższą listą. W razie jakichkolwiek braków skontaktuj się z dostawcą W2/W2A.. Zastosowania zaawansowane. Praca w trybie czytnika z interfejsem Wiegand Kontroler W2/W2A J ALARMOPEN 2V Karta EM Karta IC Karta HID Porty czytnika Zasilanie DC 2 V / 3A Czytnik Wiegand Przycisk wyjścia Alarm 2V L L ALARM Czujnik otwarcia drzwi Zamek Rysunek 4. Schemat połączeń dla trybu czytnika i trybu AntiPassback dla jednych drzwi. 8

10 .2 Funkcja AntiPassback dla jednych drzwi (patrz punkt 5.4.2) Schemat połączeń został przedstawiony na rysunku 4. Na zewnątrz należy zamontować czytnik Wiegand (lub W2/W2A bez danych użytkowników) i połączyć go z kontrolerem W2 zamontowanym wewnątrz. Razem tworzą one system AntiPassback dla jednych drzwi, dla którego wewnętrzny W2 pełni rolę jednostki głównej. Funkcja działa następująco:.3 Ustaw żądany tryb i wprowadź karty użytkowników do pamięci W2/W2A zamontowanego wewnątrz, który pełni rolę jednostki głównej dla funkcji AntiPassback..4 Posługując się ważną kartą użytkownik może wejść używając zewnętrznego czytnika i wyjść korzystając z kontrolera W2/W2A wewnątrz. Wewnętrzny kontroler odblokowuje drzwi przy wyjściu jedynie po odczytaniu karty, która została wcześniej zarejestrowana przez zewnętrzny czytnik przy wejściu. Analogicznie, nie można kartą odblokować drzwi w zewnętrznym czytniku dwukrotnie pod rząd, jeżeli w międzyczasie wewnętrzny kontroler nie zarejestrował tej karty przy wychodzeniu. Kontroler W2/W2A nr ALARMOPEN Przycisk wyjścia 2V Door Detecting Switch LL ALARM Alarm Drzwi 2 Kontroler W2/W2A nr 2 Zasilanie DC 2 V / 3 A Drzwi J J2 Przycisk wyjścia 2 Alarm 2 Czujnik otwarcia Czujnik otwarcia 2 2V gnitceted rood hctiws Zamek Zamek 2 Rysunek 5. 9 ALARMOPEN LL ALARM

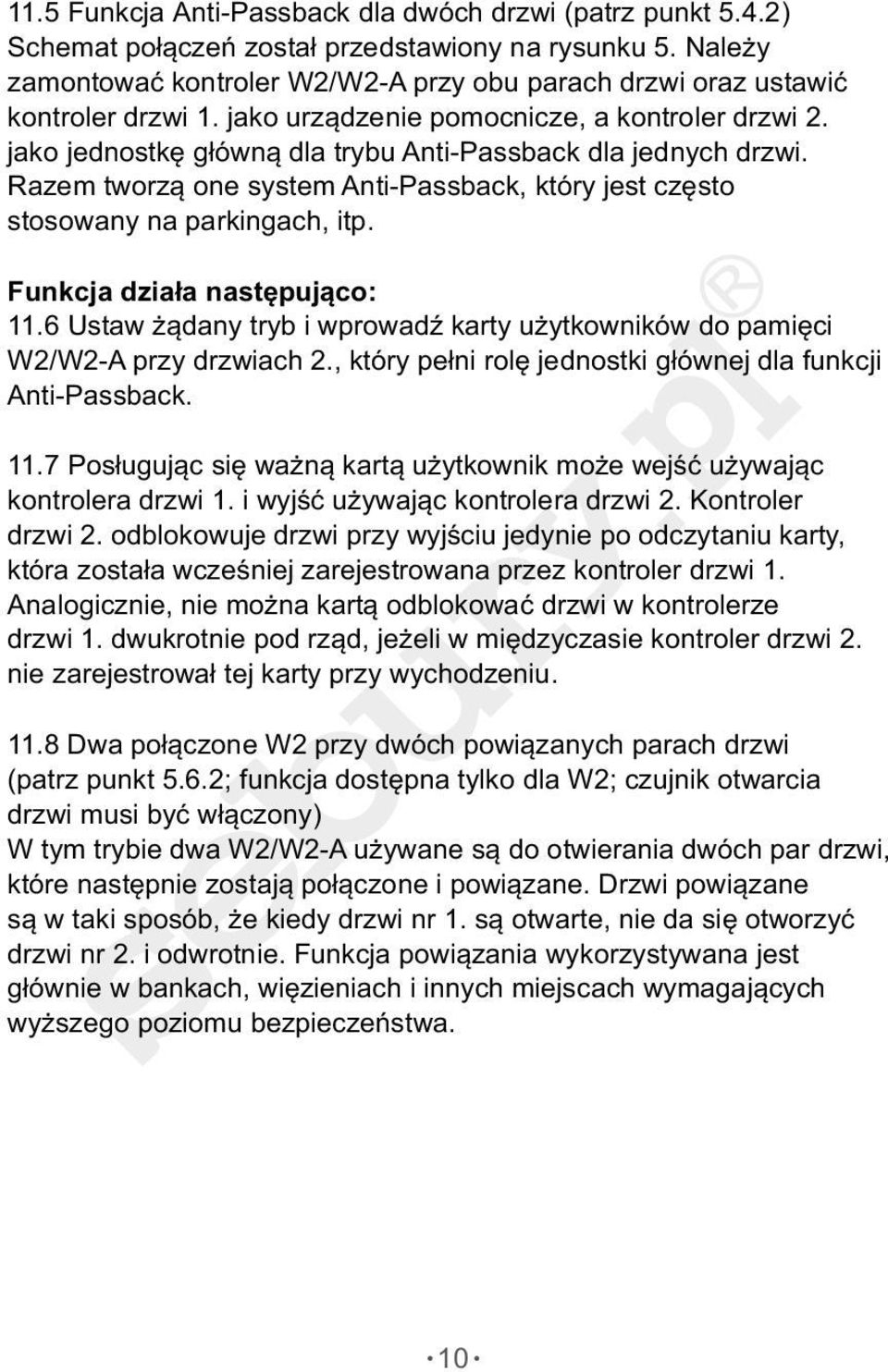

11 .5 Funkcja AntiPassback dla dwóch drzwi (patrz punkt 5.4.2) Schemat połączeń został przedstawiony na rysunku 5. Należy zamontować kontroler W2/W2A przy obu parach drzwi oraz ustawić kontroler drzwi. jako urządzenie pomocnicze, a kontroler drzwi 2. jako jednostkę główną dla trybu AntiPassback dla jednych drzwi. Razem tworzą one system AntiPassback, który jest często stosowany na parkingach, itp. Funkcja działa następująco:.6 Ustaw żądany tryb i wprowadź karty użytkowników do pamięci W2/W2A przy drzwiach 2., który pełni rolę jednostki głównej dla funkcji AntiPassback..7 Posługując się ważną kartą użytkownik może wejść używając kontrolera drzwi. i wyjść używając kontrolera drzwi 2. Kontroler drzwi 2. odblokowuje drzwi przy wyjściu jedynie po odczytaniu karty, która została wcześniej zarejestrowana przez kontroler drzwi. Analogicznie, nie można kartą odblokować drzwi w kontrolerze drzwi. dwukrotnie pod rząd, jeżeli w międzyczasie kontroler drzwi 2. nie zarejestrował tej karty przy wychodzeniu..8 Dwa połączone W2 przy dwóch powiązanych parach drzwi (patrz punkt 5.6.2; funkcja dostępna tylko dla W2; czujnik otwarcia drzwi musi być włączony) W tym trybie dwa W2/W2A używane są do otwierania dwóch par drzwi, które następnie zostają połączone i powiązane. Drzwi powiązane są w taki sposób, że kiedy drzwi nr. są otwarte, nie da się otworzyć drzwi nr 2. i odwrotnie. Funkcja powiązania wykorzystywana jest głównie w bankach, więzieniach i innych miejscach wymagających wyższego poziomu bezpieczeństwa. 0
