1 Sebury F1 Kontroler dostępu z czytnikiem linii papilarnych Instrukcja obsługi oraz karta gwarancyjna

2 - 2 -

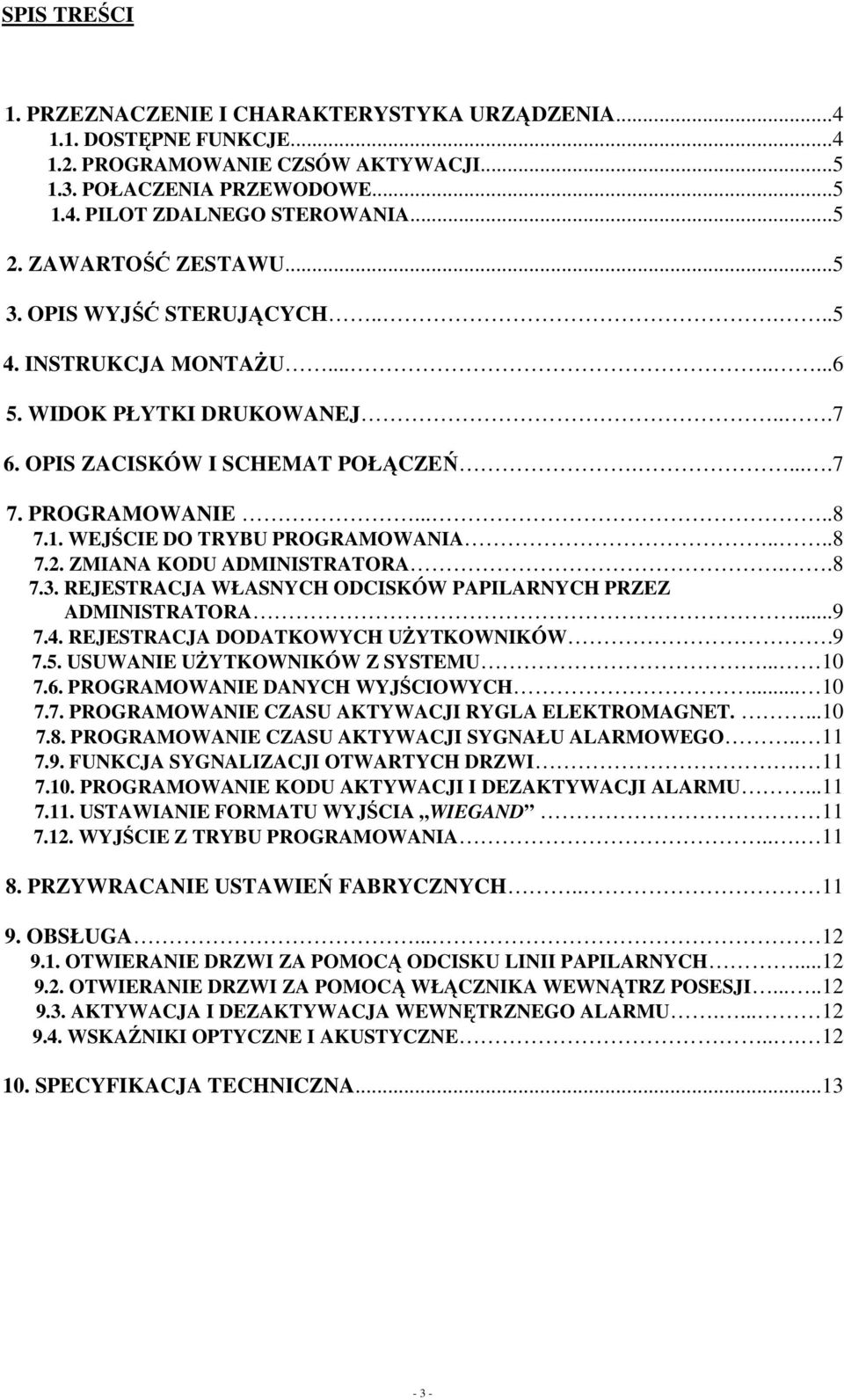

3 SPIS TREŚCI 1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA DOSTĘPNE FUNKCJE PROGRAMOWANIE CZSÓW AKTYWACJI POŁACZENIA PRZEWODOWE PILOT ZDALNEGO STEROWANIA ZAWARTOŚĆ ZESTAWU OPIS WYJŚĆ STERUJĄCYCH INSTRUKCJA MONTAśU WIDOK PŁYTKI DRUKOWANEJ OPIS ZACISKÓW I SCHEMAT POŁĄCZEŃ PROGRAMOWANIE WEJŚCIE DO TRYBU PROGRAMOWANIA ZMIANA KODU ADMINISTRATORA REJESTRACJA WŁASNYCH ODCISKÓW PAPILARNYCH PRZEZ ADMINISTRATORA REJESTRACJA DODATKOWYCH UśYTKOWNIKÓW USUWANIE UśYTKOWNIKÓW Z SYSTEMU PROGRAMOWANIE DANYCH WYJŚCIOWYCH PROGRAMOWANIE CZASU AKTYWACJI RYGLA ELEKTROMAGNET PROGRAMOWANIE CZASU AKTYWACJI SYGNAŁU ALARMOWEGO FUNKCJA SYGNALIZACJI OTWARTYCH DRZWI PROGRAMOWANIE KODU AKTYWACJI I DEZAKTYWACJI ALARMU USTAWIANIE FORMATU WYJŚCIA WIEGAND WYJŚCIE Z TRYBU PROGRAMOWANIA PRZYWRACANIE USTAWIEŃ FABRYCZNYCH OBSŁUGA OTWIERANIE DRZWI ZA POMOCĄ ODCISKU LINII PAPILARNYCH OTWIERANIE DRZWI ZA POMOCĄ WŁĄCZNIKA WEWNĄTRZ POSESJI AKTYWACJA I DEZAKTYWACJA WEWNĘTRZNEGO ALARMU WSKAŹNIKI OPTYCZNE I AKUSTYCZNE SPECYFIKACJA TECHNICZNA

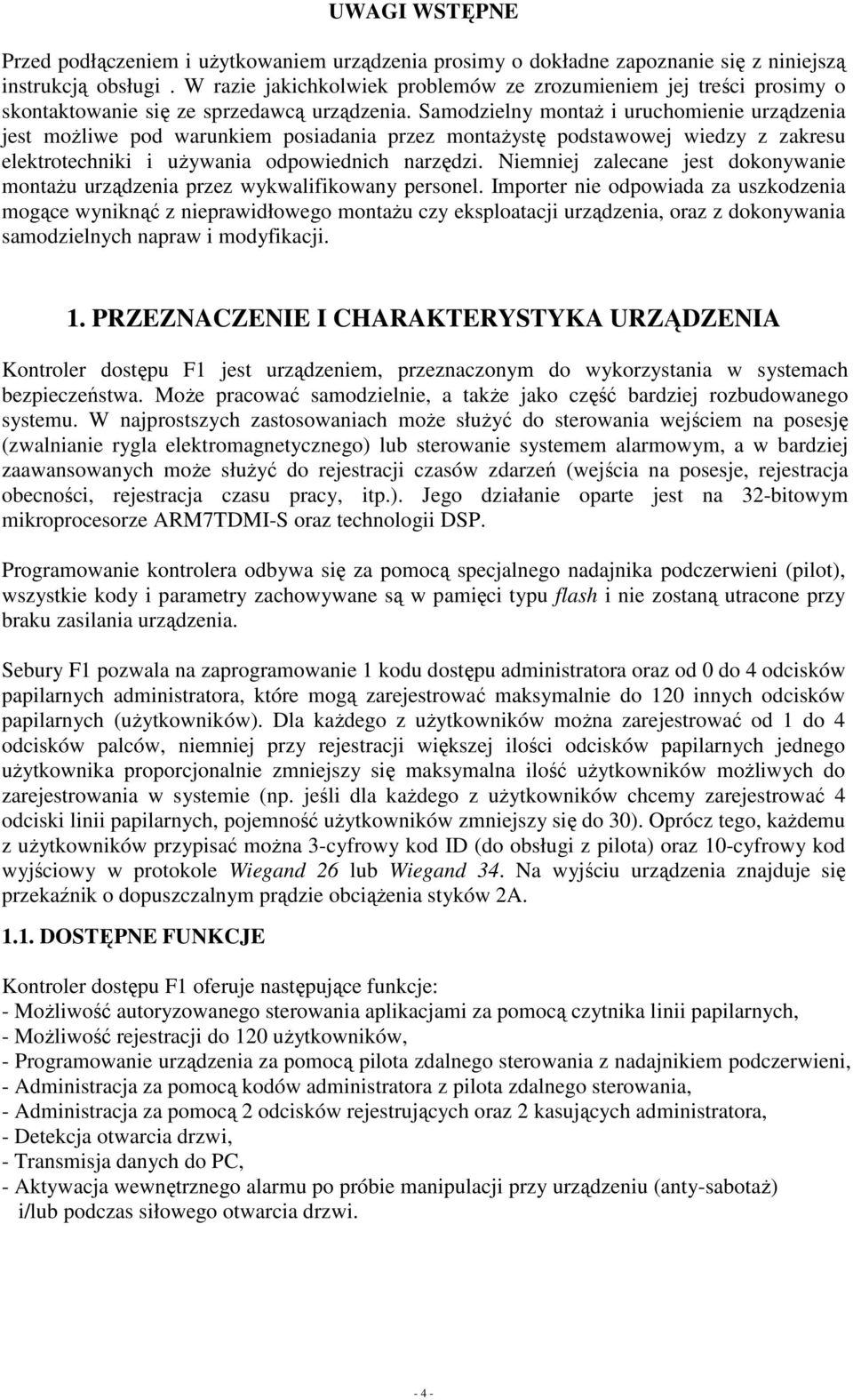

4 UWAGI WSTĘPNE Przed podłączeniem i uŝytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaŝ i uruchomienie urządzenia jest moŝliwe pod warunkiem posiadania przez montaŝystę podstawowej wiedzy z zakresu elektrotechniki i uŝywania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montaŝu urządzenia przez wykwalifikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montaŝu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji. 1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA Kontroler dostępu F1 jest urządzeniem, przeznaczonym do wykorzystania w systemach bezpieczeństwa. MoŜe pracować samodzielnie, a takŝe jako część bardziej rozbudowanego systemu. W najprostszych zastosowaniach moŝe słuŝyć do sterowania wejściem na posesję (zwalnianie rygla elektromagnetycznego) lub sterowanie systemem alarmowym, a w bardziej zaawansowanych moŝe słuŝyć do rejestracji czasów zdarzeń (wejścia na posesje, rejestracja obecności, rejestracja czasu pracy, itp.). Jego działanie oparte jest na 32-bitowym mikroprocesorze ARM7TDMI-S oraz technologii DSP. Programowanie kontrolera odbywa się za pomocą specjalnego nadajnika podczerwieni (pilot), wszystkie kody i parametry zachowywane są w pamięci typu flash i nie zostaną utracone przy braku zasilania urządzenia. Sebury F1 pozwala na zaprogramowanie 1 kodu dostępu administratora oraz od 0 do 4 odcisków papilarnych administratora, które mogą zarejestrować maksymalnie do 120 innych odcisków papilarnych (uŝytkowników). Dla kaŝdego z uŝytkowników moŝna zarejestrować od 1 do 4 odcisków palców, niemniej przy rejestracji większej ilości odcisków papilarnych jednego uŝytkownika proporcjonalnie zmniejszy się maksymalna ilość uŝytkowników moŝliwych do zarejestrowania w systemie (np. jeśli dla kaŝdego z uŝytkowników chcemy zarejestrować 4 odciski linii papilarnych, pojemność uŝytkowników zmniejszy się do 30). Oprócz tego, kaŝdemu z uŝytkowników przypisać moŝna 3-cyfrowy kod ID (do obsługi z pilota) oraz 10-cyfrowy kod wyjściowy w protokole Wiegand 26 lub Wiegand 34. Na wyjściu urządzenia znajduje się przekaźnik o dopuszczalnym prądzie obciąŝenia styków 2A DOSTĘPNE FUNKCJE Kontroler dostępu F1 oferuje następujące funkcje: - MoŜliwość autoryzowanego sterowania aplikacjami za pomocą czytnika linii papilarnych, - MoŜliwość rejestracji do 120 uŝytkowników, - Programowanie urządzenia za pomocą pilota zdalnego sterowania z nadajnikiem podczerwieni, - Administracja za pomocą kodów administratora z pilota zdalnego sterowania, - Administracja za pomocą 2 odcisków rejestrujących oraz 2 kasujących administratora, - Detekcja otwarcia drzwi, - Transmisja danych do PC, - Aktywacja wewnętrznego alarmu po próbie manipulacji przy urządzeniu (anty-sabotaŝ) i/lub podczas siłowego otwarcia drzwi

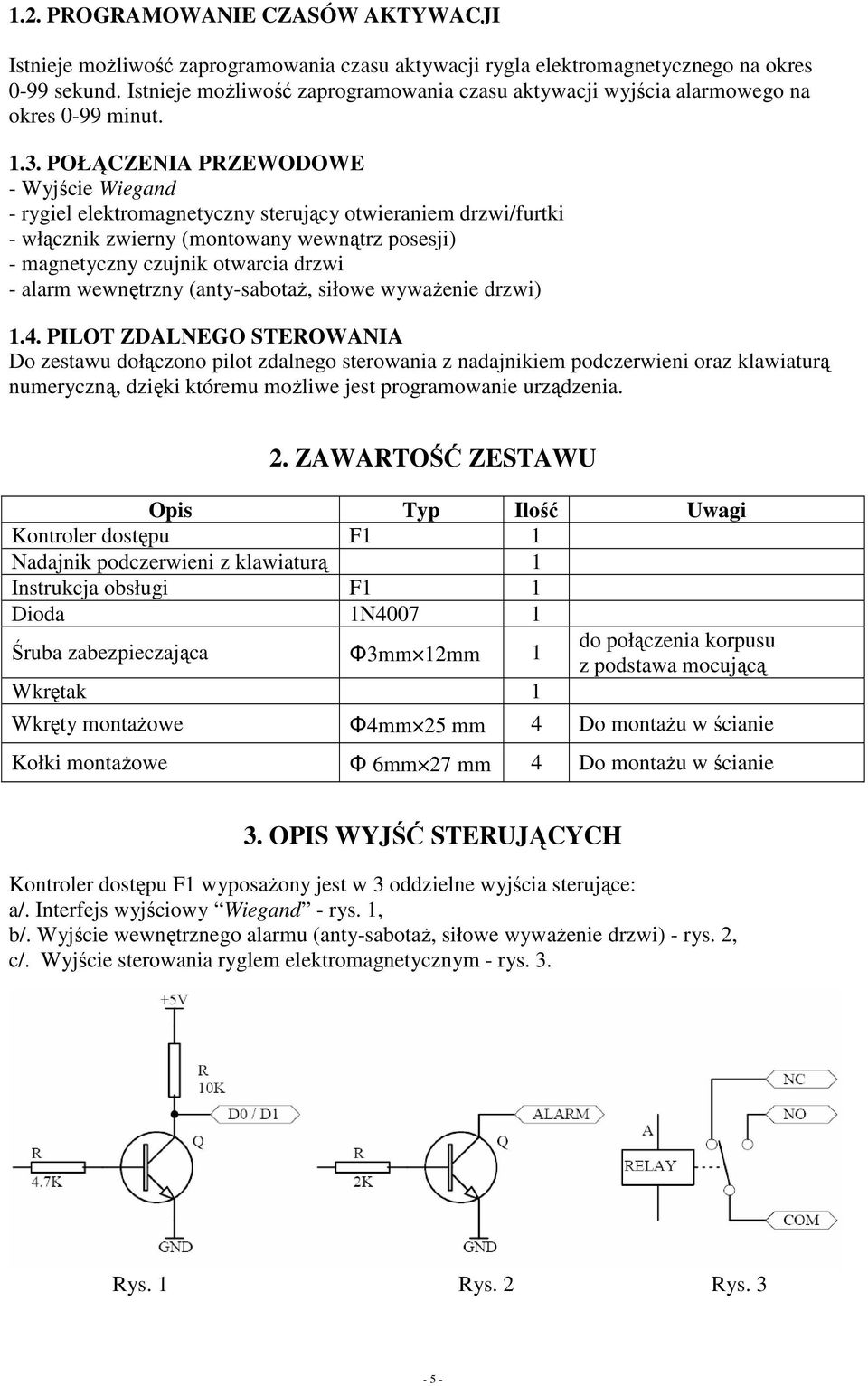

5 1.2. PROGRAMOWANIE CZASÓW AKTYWACJI Istnieje moŝliwość zaprogramowania czasu aktywacji rygla elektromagnetycznego na okres 0-99 sekund. Istnieje moŝliwość zaprogramowania czasu aktywacji wyjścia alarmowego na okres 0-99 minut POŁĄCZENIA PRZEWODOWE - Wyjście Wiegand - rygiel elektromagnetyczny sterujący otwieraniem drzwi/furtki - włącznik zwierny (montowany wewnątrz posesji) - magnetyczny czujnik otwarcia drzwi - alarm wewnętrzny (anty-sabotaŝ, siłowe wywaŝenie drzwi) 1.4. PILOT ZDALNEGO STEROWANIA Do zestawu dołączono pilot zdalnego sterowania z nadajnikiem podczerwieni oraz klawiaturą numeryczną, dzięki któremu moŝliwe jest programowanie urządzenia. 2. ZAWARTOŚĆ ZESTAWU Opis Typ Ilość Uwagi Kontroler dostępu F1 1 Nadajnik podczerwieni z klawiaturą 1 Instrukcja obsługi F1 1 Dioda 1N Śruba zabezpieczająca Φ3mm 12mm do połączenia korpusu 1 z podstawa mocującą Wkrętak 1 Wkręty montaŝowe Φ4mm 25 mm 4 Do montaŝu w ścianie Kołki montaŝowe Φ 6mm 27 mm 4 Do montaŝu w ścianie 3. OPIS WYJŚĆ STERUJĄCYCH Kontroler dostępu F1 wyposaŝony jest w 3 oddzielne wyjścia sterujące: a/. Interfejs wyjściowy Wiegand - rys. 1, b/. Wyjście wewnętrznego alarmu (anty-sabotaŝ, siłowe wywaŝenie drzwi) - rys. 2, c/. Wyjście sterowania ryglem elektromagnetycznym - rys. 3. Rys. 1 Rys. 2 Rys

6 4. INSTRUKCJA MONTAśU 1. W wybranym miejscu przy wejściu na posesję odznaczyć w ścianie (poprzez 4 otwory w podstawie mocującej) miejsca na 4 kołki i wkręty montaŝowe. 2. W oznaczonych miejscach wywiercić 4 otwory w ścianie i umieścić w nich kołki (wyposaŝenie zestawu). 3. Przez okrągły otwór w podstawie mocującej przeciągnąć wiązkę przewodów przeznaczonych do podłączenia kontrolera. 4. Poszczególne przewody podłączyć do listwy zaciskowej zgodnie z opisem w tabeli na str Zamocować podstawę mocującą w ścianie za pomocą wkrętów montaŝowych (wyposaŝenie zestawu). 6. Zamocować korpus urządzenia na podstawie mocującej za pomocą krótkiej śruby mocującej Φ3mm (wyposaŝenie zestawu). Rys

7 5. WIDOK PŁYTKI DRUKOWANEJ Widok płytki drukowanej kontrolera wraz z listwą zaciskową do podłączenia wszystkich przewodów pokazany jest na rys.5. Rys OPIS ZACISKÓW I SCHEMAT POŁĄCZEŃ Wiązkę przewodów oryginalnie dostarczoną z zestawem naleŝy odłączyć od urządzenia i podłączyć zamiast niej właściwą wiązkę przewodów, biegnącą w ścianie granicy posesji. Końcówki wszystkich pozostałych nieuŝywanych w aplikacji przewodów naleŝy zaizolować. Opis poszczególnych przewodów: NC Pomarańczowy N/C - Normalnie zamknięty styk przekaźnika COM Purpurowy Styk wspólny przekaźnika NO Niebieski N/O - Normalnie otwarty styk przekaźnika GND Czarny (-) Masa +12V Czerwony (+) 12V DC D_IN Brązowy Do magnetycznego czujnika otwarcia drzwi (kontaktron), drugi biegun przycisku naleŝy połączyć z masą OPEN śółty Do zwiernego przycisku otwierania rygla (wewnątrz posesji), drugi biegun przycisku naleŝy połączyć z masą ALARM Szary Alarm (anty-sabotaŝ, siłowe otwarcie drzwi) D1 Biały Wyjście Wiegand DATA1 D0 Zielony Wyjście Wiegand DATA0-7 -

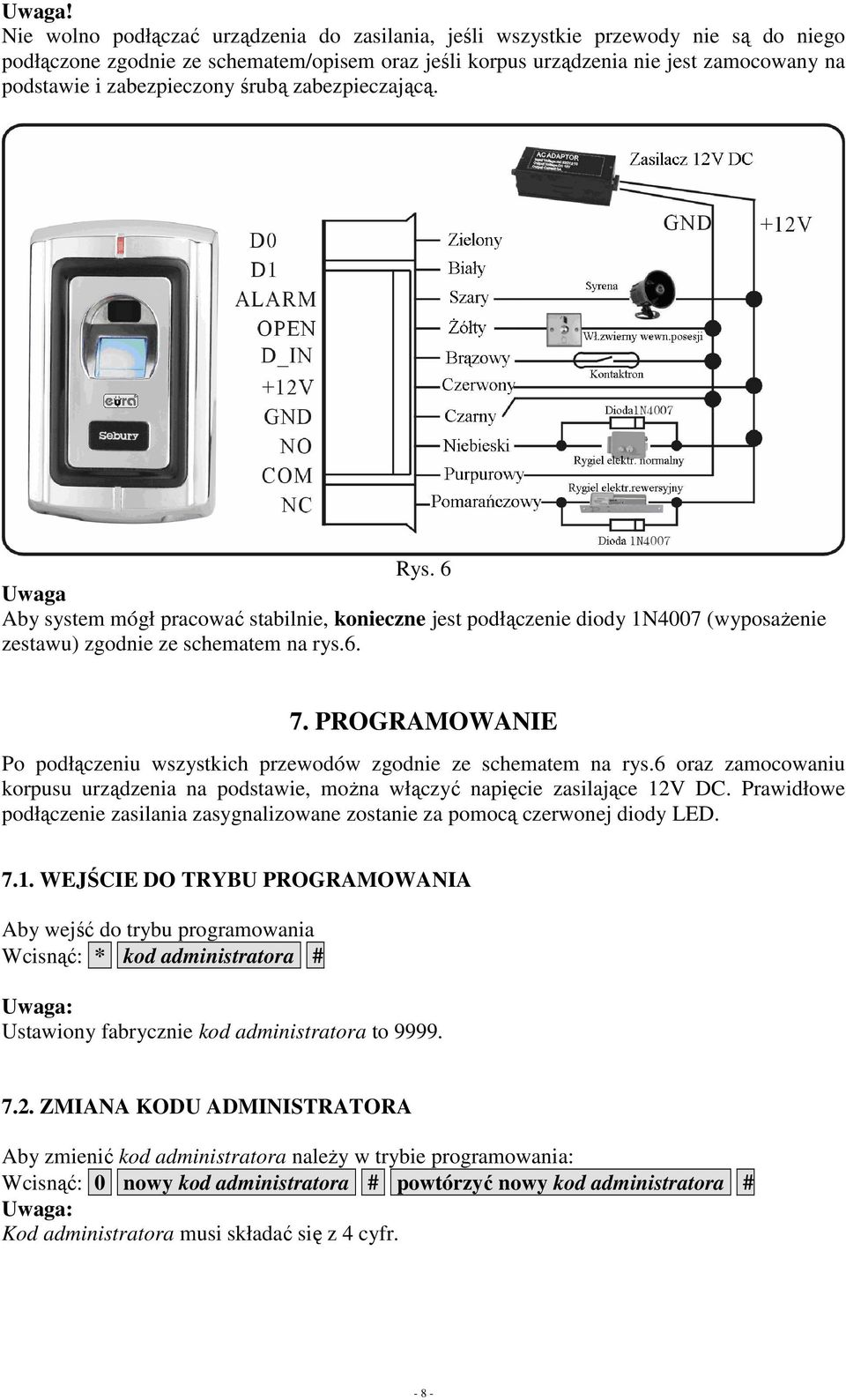

8 Uwaga! Nie wolno podłączać urządzenia do zasilania, jeśli wszystkie przewody nie są do niego podłączone zgodnie ze schematem/opisem oraz jeśli korpus urządzenia nie jest zamocowany na podstawie i zabezpieczony śrubą zabezpieczającą. Rys. 6 Uwaga Aby system mógł pracować stabilnie, konieczne jest podłączenie diody 1N4007 (wyposaŝenie zestawu) zgodnie ze schematem na rys PROGRAMOWANIE Po podłączeniu wszystkich przewodów zgodnie ze schematem na rys.6 oraz zamocowaniu korpusu urządzenia na podstawie, moŝna włączyć napięcie zasilające 12V DC. Prawidłowe podłączenie zasilania zasygnalizowane zostanie za pomocą czerwonej diody LED WEJŚCIE DO TRYBU PROGRAMOWANIA Aby wejść do trybu programowania Wcisnąć: * kod administratora # Uwaga: Ustawiony fabrycznie kod administratora to ZMIANA KODU ADMINISTRATORA Aby zmienić kod administratora naleŝy w trybie programowania: Wcisnąć: 0 nowy kod administratora # powtórzyć nowy kod administratora # Uwaga: Kod administratora musi składać się z 4 cyfr

9 7.3. REJESTRACJA WŁASNYCH ODCISKÓW PAPILARNYCH PRZEZ ADMINISTRATORA Administrator moŝe zarejestrować swoje odciski papilarne w sposób następujący: Wcisnąć: 7 odcisk palca administratora 1-4 # Odciski pierwszych 2 palców przeznaczone są do rejestrowania uŝytkowników. Odciski pozostałych 2 palców przeznaczone są do kasowania uŝytkowników. Uwaga: Rejestrowanie kaŝdego nowego odcisku palca przebiega w sposób następujący: - połoŝyć palec na czytniku, głośnik wygeneruje 1 krótki dźwięk, - oddalić palec od czytnika na okres około 2 sekund, - ponownie połoŝyć palec na czytniku, głośnik wygeneruje 3 krótkie dźwięki co oznacza pomyślne odczytanie nowego odcisku palca REJESTRACJA DODATKOWYCH UśYTKOWNIKÓW Dodawanie uŝytkowników za pomocą pilota zdalnego sterowania Aby dodać pojedynczego uŝytkownika naleŝy za pomocą pilota oraz czytnika wprowadzić następujące dane: 1 ID uŝytkownika # zarejestrować odcisk 1.. zarejestrować odcisk 4 # Uwaga: Rejestracja kaŝdego odcisku palca wymaga 2 odczytów, tak jak opisano to w uwadze do rozdziału 7.3. Jeden uŝytkownik moŝe wprowadzić maksymalnie 4 odciski palców. Aby dodać do systemu większą ilość uŝytkowników naleŝy za pomocą pilota oraz czytnika wprowadzić następujące dane: 1 ID uŝytkownika 1 # zarejestrować odcisk 1. zarejestrować odcisk 4.. ID uŝytkownika N zarejestrować odcisk 1 zarejestrować odcisk 4 # Uwaga: Rejestracja kaŝdego odcisku palca wymaga 2 odczytów, tak jak opisano to w uwadze do rozdziału 7.. UŜytkownik moŝe wprowadzić maksymalnie 4 odciski palców. "N" oznacza kolejny numer uŝytkownika z zakresu Dodawanie uŝytkowników za pomocą odcisku administratora (bez konieczności wchodzenia w tryb programowania) Jeden uŝytkownik moŝe wprowadzić 2 odciski palców. Aby dodać pojedynczego uŝytkownika za pomocą odcisków administratora (bez konieczności wchodzenia w tryb programowania) naleŝy: wprowadzić rejestrujący odcisk administratora zarejestrować odcisk 1 uŝytkownika zarejestrować odcisk 2 uŝytkownika # Aby dodać większą ilość uŝytkowników za pomocą odcisków administratora (bez konieczności wchodzenia w tryb programowania) naleŝy: wprowadzić rejestrujący odcisk administratora zarejestrować odcisk 1 uŝytkownika 1 zarejestrować odcisk 2 uŝytkownika zarejestrować odcisk 1 uŝytkownika N zarejestrować odcisk 2 uŝytkownika N # - 9 -

10 Uwaga: Rejestracja kaŝdego odcisku palca wymaga 2 odczytów, tak jak opisano to w uwadze do rozdziału 7.3 na str.8. N oznacza kolejny numer uŝytkownika z zakresu USUWANIE UśYTKOWNIKÓW Z SYSTEMU Usuwanie uŝytkownika za pomocą pilota zdalnego sterowania. a.) Wcisnąć: # aby wykasować wszystkich uŝytkowników b.) Wcisnąć: 2 ID uŝytkownika # aby wykasować uŝytkownika o konkretnym numerze ID Usuwanie odcisków papilarnych administratora za pomocą pilota zdalnego sterowania. a.) Wcisnąć # aby wykasować pierwszy odcisk rejestrujący administratora b.) Wcisnąć # aby wykasować drugi odcisk rejestrujący administratora c.) Wcisnąć # aby wykasować pierwszy odcisk kasujący administratora d.) Wcisnąć # aby wykasować drugi odcisk kasujący administratora Usuwanie uŝytkowników za pomocą odcisków administratora (bez konieczności wchodzenia w tryb programowania) Aby wykasować pojedynczego uŝytkownika z systemu: wprowadzić kasujący odcisk administratora wprowadzić odcisk 1 uŝytkownika 1 wprowadzić kasujący odcisk administratora Aby wykasować większą ilość uŝytkowników z systemu: wprowadzić kasujący odcisk administratora wprowadzić odcisk 1 uŝytkownika 1 wprowadzić odcisk 1 uŝytkownika 2.. wprowadzić odcisk 1 uŝytkownika N wprowadzić kasujący odcisk administratora 7.6. PROGRAMOWANIE DANYCH WYJŚCIOWYCH Domyślnie na wyjściu Wiegand transmitowane są dane w postaci kodu ID uŝytkownika. Postać danych moŝna zmienić za pomocą pilota zdalnego sterowania w sposób następujący: Wcisnąć: 3 ID uŝytkownika # nowe dane # Uwaga: MoŜna zaprogramować postać danych wyłącznie z zakresu PROGRAMOWANIE CZASU AKTYWACJI RYGLA ELEKTROMAGNETYCZNEGO Do sterowania ryglem elektromagnetycznym moŝna wykorzystać jedno z dwóch dostępnych wyjść przekaźnikowych: - N.O. (styki normalnie otwarte) z maksymalnym obciąŝeniem prądowym styków przekaźnika równym 3A, - N.C. (styki normalnie zamknięte) z maksymalnym obciąŝeniem prądowym styków przekaźnika równym 2A

11 Czas aktywacji rygla moŝna programować w zakresie od 0 do 99 sekund. Fabrycznie ustawiony czas aktywacji rygla elektromagnetycznego wynosi 6 sekund. Zmianę tego parametru moŝna przeprowadzić w sposób następujący: Wcisnąć: 4 nowy czas aktywacji od 00 do 99 sekund # 7.8. PROGRAMOWANIE CZASU AKTYWACJI SYGNAŁU ALARMOWEGO Ustawienie czasu aktywacji sygnału alarmowego przeprowadza się w sposób następujący: Wcisnąć: 5 nowy czas aktywacji od 00 do 99 minut # 7.9. FUNKCJA SYGNALIZACJI OTWARTYCH DRZWI Wcisnąć: # aby zablokować tę funkcję (domyślne ustawienie fabryczne) Wcisnąć: # aby aktywować tę funkcję. Aby funkcja mogła być realizowana, konieczne jest podłączenie magnetycznego czujnika otwartych drzwi (kontaktron N.C.). Funkcja działa następująco: a.) jeśli drzwi nie są zamknięte, wewnętrzny głośnik wygeneruje dźwięk. b.) jeśli drzwi zostaną otwarte siłą, wewnętrzny głośnik wygeneruje dźwięk a wyjście ALARM przełączy się na masę PROGRAMOWANIE KODU AKTYWACJI I DEZAKTYWACJI ALARMU Programowanie kodu do aktywacji i dezaktywacji wewnętrznego alarmu (anty-sabotaŝ, siłowe otwarcie drzwi) odbywa się za pomocą pilota zdalnego sterowania w sposób następujący: Wcisnąć: 8 nowy kod # ponownie nowy kod # USTAWIANIE FORMATU WYJŚCIA WIEGAND Wcisnąć: # aby ustawić wyjście Wiegand w formacie Wiegand 26 (domyślne ustawienie fabryczne). Wcisnąć: # aby ustawić wyjście Wiegand w formacie Wiegand WYJŚCIE Z TRYBU PROGRAMOWANIA Po zaprogramowaniu wszystkich parametrów i funkcji, wcisnąć * aby opuścić tryb programowania kontrolera F1. 8. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH Istnieje moŝliwość przywrócenia wszystkich oryginalnych ustawień fabrycznych kontrolera, przy czym wszystkie dane dotyczące wprowadzonych uŝytkowników pozostaną nietknięte. Aby przywrócić ustawienia fabryczne naleŝy zresetować pamięć flash urządzenia za pomocą specjalnego przycisku K6 znajdującego się wewnątrz urządzenia (patrz rys.5). Procedura przebiega następująco: - wyłączyć zasilanie urządzenia,

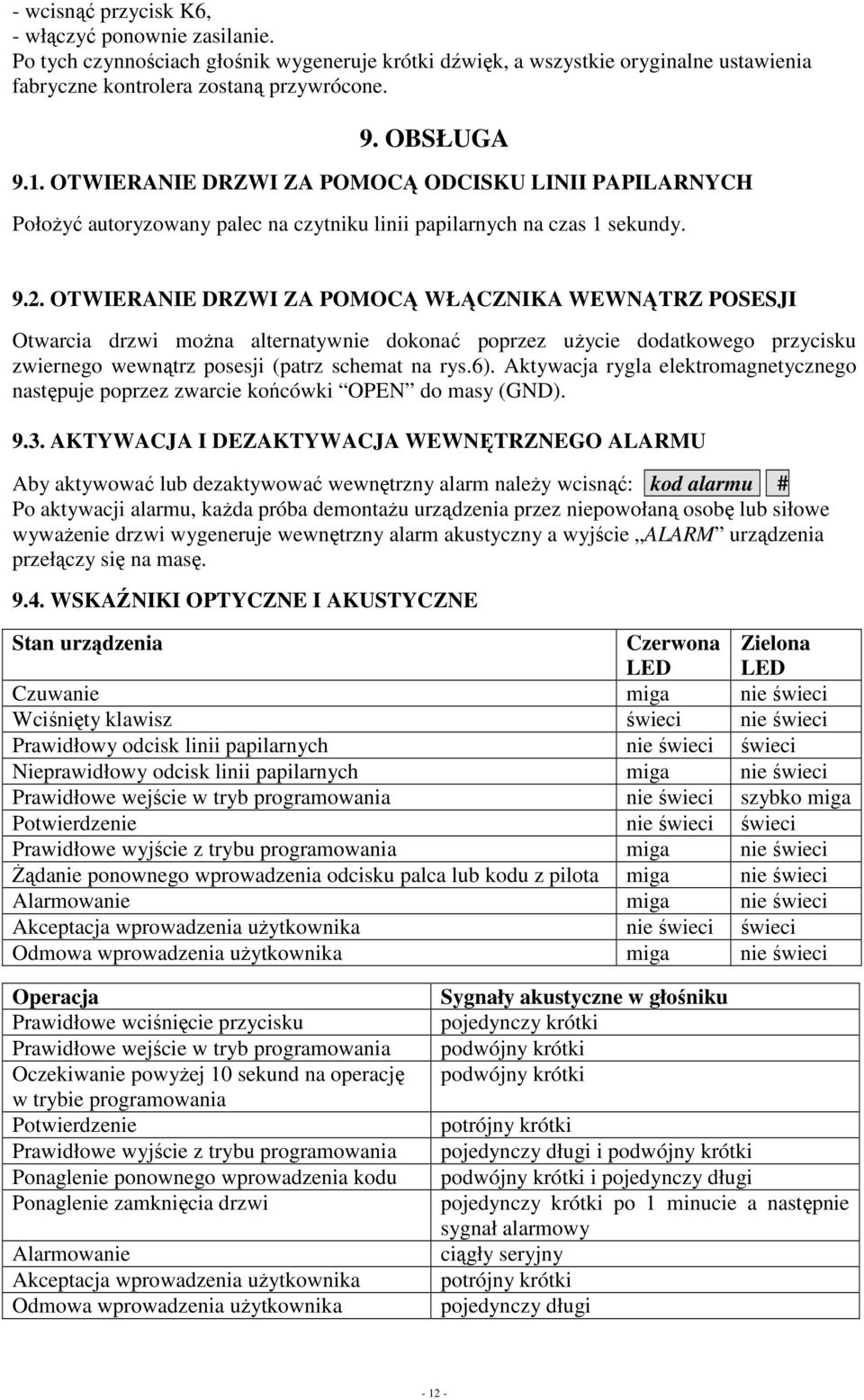

12 - wcisnąć przycisk K6, - włączyć ponownie zasilanie. Po tych czynnościach głośnik wygeneruje krótki dźwięk, a wszystkie oryginalne ustawienia fabryczne kontrolera zostaną przywrócone. 9. OBSŁUGA 9.1. OTWIERANIE DRZWI ZA POMOCĄ ODCISKU LINII PAPILARNYCH PołoŜyć autoryzowany palec na czytniku linii papilarnych na czas 1 sekundy OTWIERANIE DRZWI ZA POMOCĄ WŁĄCZNIKA WEWNĄTRZ POSESJI Otwarcia drzwi moŝna alternatywnie dokonać poprzez uŝycie dodatkowego przycisku zwiernego wewnątrz posesji (patrz schemat na rys.6). Aktywacja rygla elektromagnetycznego następuje poprzez zwarcie końcówki OPEN do masy (GND) AKTYWACJA I DEZAKTYWACJA WEWNĘTRZNEGO ALARMU Aby aktywować lub dezaktywować wewnętrzny alarm naleŝy wcisnąć: kod alarmu # Po aktywacji alarmu, kaŝda próba demontaŝu urządzenia przez niepowołaną osobę lub siłowe wywaŝenie drzwi wygeneruje wewnętrzny alarm akustyczny a wyjście ALARM urządzenia przełączy się na masę WSKAŹNIKI OPTYCZNE I AKUSTYCZNE Stan urządzenia Czerwona LED Zielona LED Czuwanie miga nie świeci Wciśnięty klawisz świeci nie świeci Prawidłowy odcisk linii papilarnych nie świeci świeci Nieprawidłowy odcisk linii papilarnych miga nie świeci Prawidłowe wejście w tryb programowania nie świeci szybko miga Potwierdzenie nie świeci świeci Prawidłowe wyjście z trybu programowania miga nie świeci śądanie ponownego wprowadzenia odcisku palca lub kodu z pilota miga nie świeci Alarmowanie miga nie świeci Akceptacja wprowadzenia uŝytkownika nie świeci świeci Odmowa wprowadzenia uŝytkownika miga nie świeci Operacja Prawidłowe wciśnięcie przycisku Prawidłowe wejście w tryb programowania Oczekiwanie powyŝej 10 sekund na operację w trybie programowania Potwierdzenie Prawidłowe wyjście z trybu programowania Ponaglenie ponownego wprowadzenia kodu Ponaglenie zamknięcia drzwi Alarmowanie Akceptacja wprowadzenia uŝytkownika Odmowa wprowadzenia uŝytkownika Sygnały akustyczne w głośniku pojedynczy krótki podwójny krótki podwójny krótki potrójny krótki pojedynczy długi i podwójny krótki podwójny krótki i pojedynczy długi pojedynczy krótki po 1 minucie a następnie sygnał alarmowy ciągły seryjny potrójny krótki pojedynczy długi

13 10. SPECYFIKACJA TECHNICZNA Napięcie zasilania 12 V DC ± 10% Pobór prądu w stanie czuwania 110mA Dopuszczalne obciąŝenie przekaźnika 2A/ 12V DC max Dopuszczalne obciąŝenie wyjścia 150mA max alarmowego Temperaturowy zakres pracy -20 ~ 60 Dopuszczalna wilgotność względna 20%RH ~ 95%RH Pojemność pamięci 120 odcisków linii papilarnych Pojemność uŝytkowników od 29 to 120 Pojemność odcisków linii papilarnych 0-4 administratora Rozdzielczość czytnika 450 dpi Czas skanowania odcisku <1s Czas identyfikacji odcisku <2s FAR (prawdopodobieństwo akceptacji <0.0001% nieautoryzowanego odcisku) FRR (prawdopodobieństwo odmowy <0.01% przyjęcia autoryzowanego odcisku) Zdalne sterowanie nadajnik podczerwieni, klawiatura numeryczna 3x4 wyjście Wiegand rygiel elektromagnetyczny Wyjścia do podłączeń przewodowych wejście dodatkowego włącznika zwiernego czujnik otwartych drzwi wewnętrzny alarm Materiał obudowy stop metali Wymiary zewn. (wys. x szer. x grub.) 115mm 70mm 35mm Masa netto 500g
