1 Cennik dla systemu stalowego listopad 2012 Stan listopad 2012 Strona tytułowa

2 Uwagi ogólne Okres ważności Cennik Stabalux jest ważny od 1 listopada 2012 Wszystkie ceny podane są w PLN wartość netto Ceny W przypadku zamówień artykułów systemowych o wartości netto powyżej PLN za dostawę, zapewniamy bezpłatną wysyłkę na terenie Polski, Francji, Holandii, Austrii i Szwajcarii. Dla dostaw na terenie Polski do cen należy doliczyć podatek VAT. Wyszczególnione ceny są cenami orientacyjnymi. Zastrzegamy sobie możliwość zmian cen spowodowanych np. Zmianą ceny materiałów do produkcji. Dostępność artykułów Z reguły wszystkie wyszczególnione artykuły z podaną ceną netto znajdują się na stanie magazynowym i mogą być dostarczone natychmiast. Koszty transportu 1. Przy zamówieniach o wartości netto mniejszej niż PLN naliczana jest dopłata w wysokości 200 PLN netto 2. Na życzenie towar wysyłamy w paczkach, za odpowiednią opłatą 3. W przypadku podziału prętów, listew i profili naliczamy 9 PLN netto za każe przycięcie Jednostki opakowań o) Uszczelki gumowe (GD) 25 m w kartonie (jeśli nie podano inaczej) o) Wkręty i sworznie w zależności od wykonania 100 szt. lub 250 szt. w kartonie o) Rury, profile, pręty, listwy w podanej długości magazynowej o) Akcesoria dodatkowe, narzędzia i różne części drobne na każde wykonanie 1 szt. lub 10 szt. Zamawiane ilości inne niż jednostki opakowania potwierdzane i dostarczane są w opakowaniach z najbliższą wyższą ilością sztuk. W przypadku listew osłonowych z wykończoną powierzchnią np. lakierem, długość użyteczna zmniejsza się o ca. 50 mm na krańcach profilu. Długości specjalne prętów, listew i profili (profile Stabalux SR, profile teowe, listwy górne, zaciskowe i osłonowe) dostęne są na zamówienie. Rysunki techniczne przedstawione w cennikach są jedynie poglądowe. Wykonania techniczne: patrz Informacja o produkcie. Nie ponosimy odpowiedzialności za pomyłki i błędy drukarskie. Informacje o artykułach Wymiary poszczególnych artykułów można odczytać z numeru artykułu. o) Profile konstrukcyjne Stabalux -- SR szerokość 50 mm / głębokość 40mm / grubość 2 mm / długość 6000 mm o) Profile teowe -- T szerokość 60 mm / głębokość 90 mm / długość 9000 mm o) Uszczelki -- GD5201-G30 szerokość 50 mm / klasa ochrony przeciwpożarowej G30 o) Listwy zaciskowe, zaciskowe dolne i górne osłonowe -- DL6067-ELO szerokość 60 mm / anodowane Artykuły, których numery zaczynają się od 50 lub 60, przeznaczone są dla systemów o szerokości 50 mm lub 60 mm. Zamówienia należy przesyłać faksem zawsze na numer naszego działu realizacji zamówień: Stabalux Sp. z o.o ul. Grzybowska 80/ Warszawa Telefon przedstawicielstwo KrotoszynTelefon przedstawicielstwo Warszawa Telefax info@stabalux.com Stan listopad 2012 Strona 2

3 Stabalux SR Profile konstrukcyjne Stabalux cynkowane metodą Sendzimira i stal nierdzewna Uszczelki od strony wewnętrznej do profili konstrukcyjnych Stabalux - patrz strona 5 Artykuł Nazwa Wymiar kg/m Opak. [..] SR Profil SR S280 ocynkowany 50x40x2 / 6000 mm 3,4 6 m SR Profil SR S280 ocynkowany 50x90x2 / 6000 mm 5,0 6 m SR Profil SR S280 ocynkowany 50x120x2 / 8000 mm 5,9 8 m SR Profil SR S280 ocynkowany 50x150x3 / 7500 mm 10,3 7,5 m SR Profil SR S280 ocynkowany 60x40x2 / 6000 mm 3,7 6 m SR E-6000* Profil SR, stal nierdzewna x40x2 / 6000 mm 3,8 6 m SR Profil SR S280 ocynkowany 60x60x2 / 6000 mm 4,4 6 m SR Profil SR S280 ocynkowany 60x90x2 / 6000 mm 5,3 6 m SR Profil SR S280 ocynkowany 60x90x2 / mm 5,3 10 m SR E-6000* Profil SR, stal nierdzewna x90x2 / 6000 mm 5,4 6 m SR Profil SR S280 ocynkowany 60x90x4 / 8000 mm 10,0 8 m SR Profil SR S280 ocynkowany 90x90x3 / 8000 mm 10,1 8 m SR D-8000 Profil SR S280 ocynkowany 60x130x3 / 8000 mm 8,8 8 m SR Profil SR S280 ocynkowany 60x140x2 / 6000 mm 6,9 6 m SR Profil SR S280 ocynkowany 60x140x2 /10000 mm 6,9 10 m SR Profil SR S280 ocynkowany 60x140x4 / 8000 mm 13,2 8 m SR T Profil SR S280 ocynkowany 60x180x3 /10000 mm 12,8 10 m SR Profil SR S280 ocynkowany 60x180x3 / 6000 mm 12,2 6 m SR Profil SR S280 ocynkowany 60x180x3 / 9000 mm 12,2 9 m SR Profil SR S280 ocynkowany 60x180x5 /10000 mm 19,6 10 m SR Profil SR S280 ocynkowany 60x200x5 /10000 mm 21,1 10 m * Dostępne na zamówienie Długości specjalne, które mogą być dostarczone z zapasów, dostępne są bez dopłaty. Należy uzgodnić terminy. Zestawienie profili SR Stan listopad 2012 Strona 3

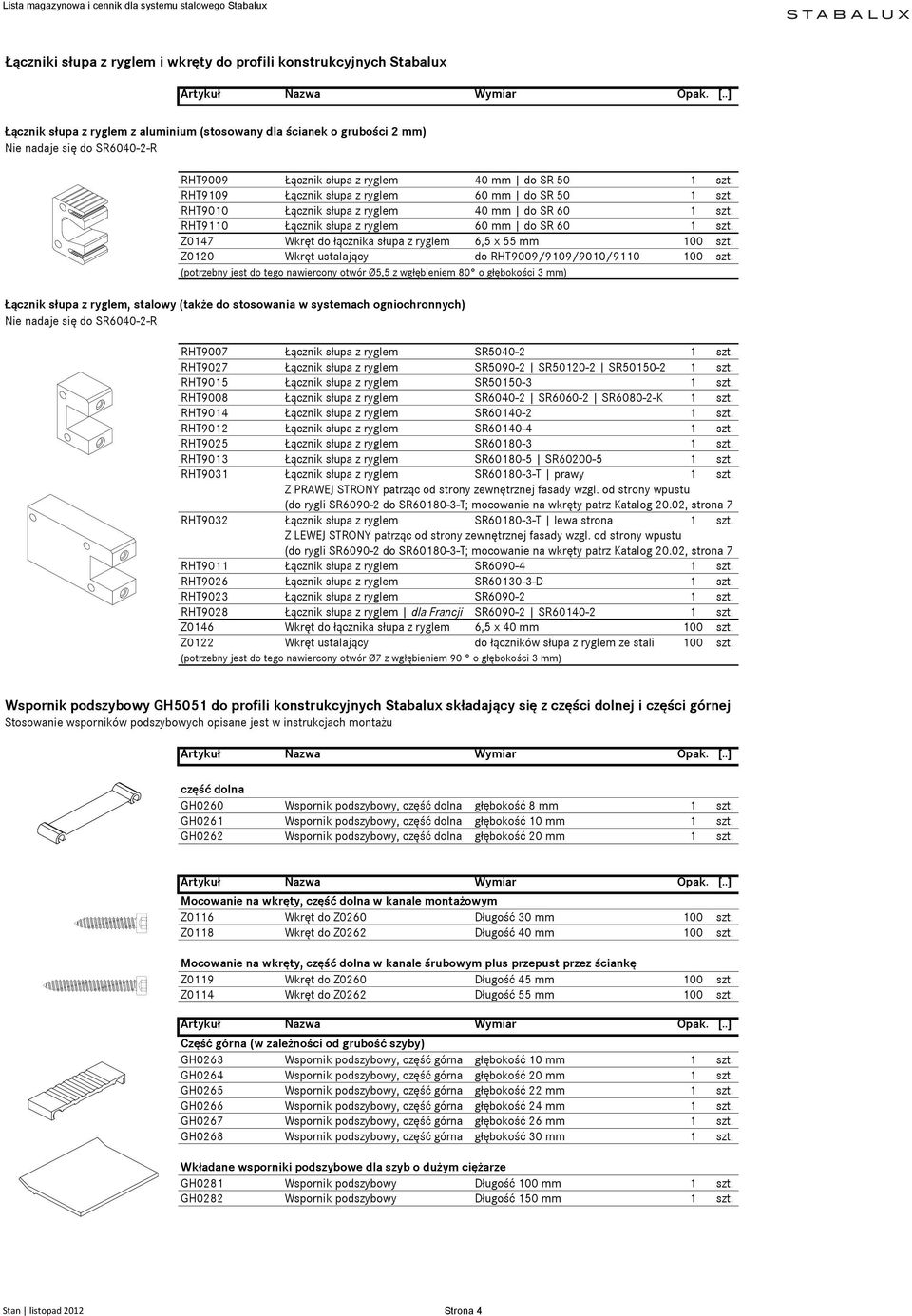

4 Łączniki słupa z ryglem i wkręty do profili konstrukcyjnych Stabalux Łącznik słupa z ryglem z aluminium (stosowany dla ścianek o grubości 2 mm) Nie nadaje się do SR R RHT9009 Łącznik słupa z ryglem 40 mm do SR 50 1 szt. RHT9109 Łącznik słupa z ryglem 60 mm do SR 50 1 szt. RHT9010 Łącznik słupa z ryglem 40 mm do SR 60 1 szt. RHT9110 Łącznik słupa z ryglem 60 mm do SR 60 1 szt. Z0147 Wkręt do łącznika słupa z ryglem 6,5 x 55 mm 100 szt. Z0120 Wkręt ustalający do RHT9009/9109/9010/ szt. (potrzebny jest do tego nawiercony otwór Ø5,5 z wgłębieniem 80 o głębokości 3 mm) Łącznik słupa z ryglem, stalowy (także do stosowania w systemach ogniochronnych) Nie nadaje się do SR R RHT9007 Łącznik słupa z ryglem SR szt. RHT9027 Łącznik słupa z ryglem SR SR SR szt. RHT9015 Łącznik słupa z ryglem SR szt. RHT9008 Łącznik słupa z ryglem SR SR SR K 1 szt. RHT9014 Łącznik słupa z ryglem SR szt. RHT9012 Łącznik słupa z ryglem SR szt. RHT9025 Łącznik słupa z ryglem SR szt. RHT9013 Łącznik słupa z ryglem SR SR szt. RHT9031 Łącznik słupa z ryglem SR T prawy 1 szt. Z PRAWEJ STRONY patrząc od strony zewnętrznej fasady wzgl. od strony wpustu (do rygli SR do SR T; mocowanie na wkręty patrz Katalog 20.02, strona 7 RHT9032 Łącznik słupa z ryglem SR T lewa strona 1 szt. Z LEWEJ STRONY patrząc od strony zewnętrznej fasady wzgl. od strony wpustu (do rygli SR do SR T; mocowanie na wkręty patrz Katalog 20.02, strona 7 RHT9011 Łącznik słupa z ryglem SR szt. RHT9026 Łącznik słupa z ryglem SR D 1 szt. RHT9023 Łącznik słupa z ryglem SR szt. RHT9028 Łącznik słupa z ryglem dla Francji SR SR szt. Z0146 Wkręt do łącznika słupa z ryglem 6,5 x 40 mm 100 szt. Z0122 Wkręt ustalający do łączników słupa z ryglem ze stali 100 szt. (potrzebny jest do tego nawiercony otwór Ø7 z wgłębieniem 90 o głębokości 3 mm) Wspornik podszybowy GH5051 do profili konstrukcyjnych Stabalux składający się z części dolnej i części górnej Stosowanie wsporników podszybowych opisane jest w instrukcjach montażu część dolna GH0260 Wspornik podszybowy, część dolna głębokość 8 mm 1 szt. GH0261 Wspornik podszybowy, część dolna głębokość 10 mm 1 szt. GH0262 Wspornik podszybowy, część dolna głębokość 20 mm 1 szt. Mocowanie na wkręty, część dolna w kanale montażowym Z0116 Wkręt do Z0260 Długość 30 mm 100 szt. Z0118 Wkręt do Z0262 Długość 40 mm 100 szt. Mocowanie na wkręty, część dolna w kanale śrubowym plus przepust przez ściankę Z0119 Wkręt do Z0260 Długość 45 mm 100 szt. Z0114 Wkręt do Z0262 Długość 55 mm 100 szt. Część górna (w zależności od grubość szyby) GH0263 Wspornik podszybowy, część górna głębokość 10 mm 1 szt. GH0264 Wspornik podszybowy, część górna głębokość 20 mm 1 szt. GH0265 Wspornik podszybowy, część górna głębokość 22 mm 1 szt. GH0266 Wspornik podszybowy, część górna głębokość 24 mm 1 szt. GH0267 Wspornik podszybowy, część górna głębokość 26 mm 1 szt. GH0268 Wspornik podszybowy, część górna głębokość 30 mm 1 szt. Wkładane wsporniki podszybowe dla szyb o dużym ciężarze GH0281 Wspornik podszybowy Długość 100 mm 1 szt. GH0282 Wspornik podszybowy Długość 150 mm 1 szt. Stan listopad 2012 Strona 4

5 Uszczelki od strony wewnętrznej do profili Stabalux SR fasada Uszczelka grubość 5 mm na styk Słup System 50 GD5201 Uszczelka wewnętrzna 2 i 3 mm 25 m GD5201-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 2 i 3 mm 25 m GD6202 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6202-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 2 i 3 mm 25 m GD6202-F30 Uszczelka wewnętrzna F30 Ochrona przeciwpożarowa F30 2 i 3 mm 25 m GD6222 Uszczelka wewnętrzna 4 i 5 mm 25 m GD6222-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 4 i 5 mm 25 m GD6222-F30 Uszczelka wewnętrzna F30 Ochrona przeciwpożarowa F30 4 i 5 mm 25 m Rygiel System 50 GD5203 Uszczelka wewnętrzna 2 i 3 mm 25 m GD5204 Uszczelka wewnętrzna (szyba >50 mm) 2 i 3 mm 25 m GD5203-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 2 i 3 mm 25 m GD6204 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6205 Uszczelka wewnętrzna (szyba >50 mm) 2 i 3 mm 25 m GD6204-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 2 i 3 mm 25 m GD6204-F30 Uszczelka wewnętrzna F30 Ochrona przeciwpożarowa F30 2 i 3 mm 25 m GD6224 Uszczelka wewnętrzna 4 i 5 mm 25 m GD6225 Uszczelka wewnętrzna (szyba >50 mm) 4 i 5 mm 25 m GD6224-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 4 i 5 mm 25 m GD6224-F30 Uszczelka wewnętrzna F30 Ochrona przeciwpożarowa F30 4 i 5 mm 25 m Uszczelka 2-warstwowa grubość 10 mm zakładana Słup GD6206 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6226 Uszczelka wewnętrzna 4 i 5 mm 25 m Rygiel GD6303 Uszczelka wewnętrzna 2 i 3 mm 25 m Uszczelka 3-warstwowa grubość 12 mm zakładana Słup główny System 50 GD5314 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6314 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6324 Uszczelka wewnętrzna 4 i 5 mm 25 m Słup pośredni System 50 GD5315 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6315 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6325 Uszczelka wewnętrzna 4 i 5 mm 25 m Rygiel System 50 GD5317 Uszczelka wewnętrzna (szyba <50 mm) 2 i 3 mm 25 m GD6318 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6328 Uszczelka wewnętrzna 4 i 5 mm 25 m Stan listopad 2012 Strona 5

6 Uszczelki od strony wewnętrznej do profili Stabalux SR fasada Przeszklenie wielokątne - słup Narożnik zewnętrzny o kącie 3 do System GD6210 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6212 Uszczelka wewnętrzna 4 i 5 mm 25 m GD1925 Uszczelka zewnętrzna 2-częściowa 25 m Narożnik wewnętrzny o kącie 3 do System GD6211 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6213 Uszczelka wewnętrzna 4 i 5 mm 25 m GD1928 Uszczelka zewnętrzna 2-częściowa 25 m Stan listopad 2012 Strona 6

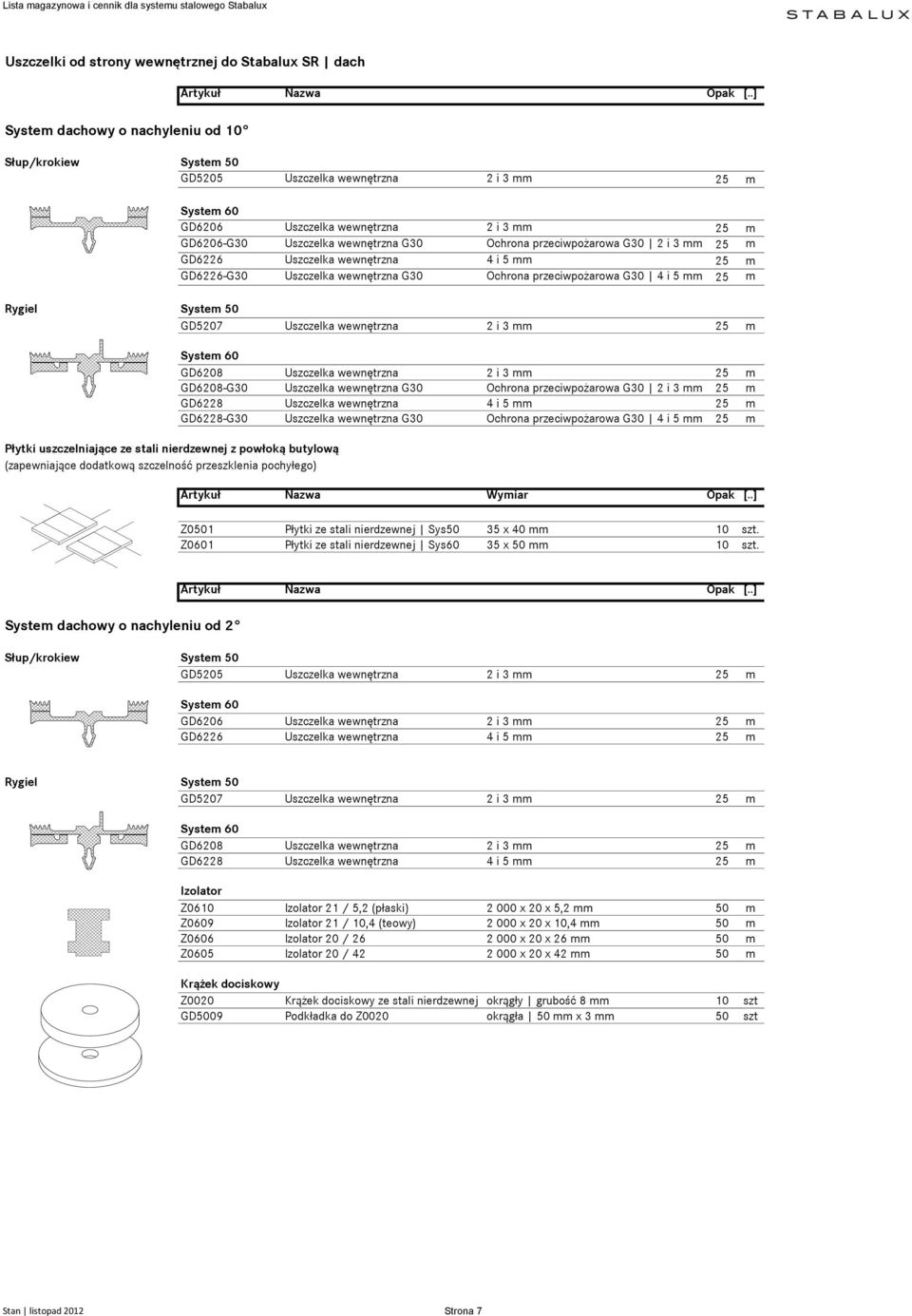

7 Uszczelki od strony wewnętrznej do Stabalux SR dach System dachowy o nachyleniu od 10 Słup/krokiew System 50 GD5205 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6206 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6206-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 2 i 3 mm 25 m GD6226 Uszczelka wewnętrzna 4 i 5 mm 25 m GD6226-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 4 i 5 mm 25 m Rygiel System 50 GD5207 Uszczelka wewnętrzna 2 i 3 mm 25 m Płytki uszczelniające ze stali nierdzewnej z powłoką butylową (zapewniające dodatkową szczelność przeszklenia pochyłego) GD6208 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6208-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 2 i 3 mm 25 m GD6228 Uszczelka wewnętrzna 4 i 5 mm 25 m GD6228-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 4 i 5 mm 25 m Z0501 Płytki ze stali nierdzewnej Sys50 35 x 40 mm 10 szt. Z0601 Płytki ze stali nierdzewnej Sys60 35 x 50 mm 10 szt. System dachowy o nachyleniu od 2 Słup/krokiew System 50 GD5205 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6206 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6226 Uszczelka wewnętrzna 4 i 5 mm 25 m Rygiel System 50 GD5207 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6208 Uszczelka wewnętrzna 2 i 3 mm 25 m GD6228 Uszczelka wewnętrzna 4 i 5 mm 25 m Izolator Z0610 Izolator 21 / 5,2 (płaski) x 20 x 5,2 mm 50 m Z0609 Izolator 21 / 10,4 (teowy) x 20 x 10,4 mm 50 m Z0606 Izolator 20 / x 20 x 26 mm 50 m Z0605 Izolator 20 / x 20 x 42 mm 50 m Krążek dociskowy Z0020 Krążek dociskowy ze stali nierdzewnej okrągły grubość 8 mm 10 szt GD5009 Podkładka do Z0020 okrągła 50 mm x 3 mm 50 szt Stan listopad 2012 Strona 7

8 Wkręty systemowe do profili SR Wkręt ze stali nierdzewnej z nacięciem z powłoką poślizgową Wkręt z łbem walcowym 10 mm o gnieździe sześciokątnym z podkładką uszczelniającą 4mm Z0148 Wkręt z łbem walcowym 6,3x30mm 250 szt. Z0149 Wkręt z łbem walcowym 6,3x35mm 250 szt. Z0151 Wkręt z łbem walcowym 6,3x40mm 250 szt. Z0152 Wkręt z łbem walcowym 6,3x45mm 250 szt. Z0153 Wkręt z łbem walcowym 6,3x50mm 250 szt. Z0154 Wkręt z łbem walcowym 6,3x55mm 250 szt. Z0155 Wkręt z łbem walcowym 6,3x60mm 250 szt. Z0156 Wkręt z łbem walcowym 6,3x65mm 250 szt. Z0157 Wkręt z łbem walcowym 6,3x70mm 250 szt. Z0158 Wkręt z łbem walcowym 6,3x75mm 250 szt. Z0161 Wkręt z łbem walcowym 6,3x80mm 250 szt. Z0162 Wkręt z łbem walcowym 6,3x85mm 250 szt. Z0163 Wkręt z łbem walcowym 6,3x90mm 250 szt. Z0164 Wkręt z łbem walcowym 6,3x95mm 250 szt. Z0165 Wkręt z łbem walcowym 6,3x100mm 250 szt. Z0166 Wkręt z łbem walcowym 6,3x120mm 250 szt. Wkręt z łbem walcowym 10 mm o gnieździe sześciokątnym bez podkładki uszczelniającej Z0293 Wkręt z łbem walcowym 6,3x18mm 250 szt. Z0247 Wkręt z łbem walcowym 6,3x25mm 250 szt. Z0248 Wkręt z łbem walcowym 6,3x30mm 250 szt. Z0249 Wkręt z łbem walcowym 6,3x35mm 250 szt. Z0251 Wkręt z łbem walcowym 6,3x40mm 250 szt. Z0252 Wkręt z łbem walcowym 6,3x45mm 250 szt. Z0253 Wkręt z łbem walcowym 6,3x50mm 250 szt. Z0254 Wkręt z łbem walcowym 6,3x55mm 250 szt. Z0255 Wkręt z łbem walcowym 6,3x60mm 250 szt. Z0256 Wkręt z łbem walcowym 6,3x65mm 250 szt. Z0257 Wkręt z łbem walcowym 6,3x70mm 250 szt. Z0258 Wkręt z łbem walcowym 6,3x75mm 250 szt. Z0241 Wkręt z łbem walcowym 6,3x80mm 250 szt. Z0242 Wkręt z łbem walcowym 6,3x85mm 250 szt. Z0243 Wkręt z łbem walcowym 6,3x90mm 250 szt. Z0033 Podkładka poliamidowa 10 (6,3) x 1,5 mm 100 szt. Wkręty systemowe do profilu konstrukcyjnego Stabalux SR ze stali nierdzewnej Materiał dobrany do profilu konstrukcyjnego ze stali nierdzewnej Główka wkręta sześciokątna 3/8" z płytką uszczelniającą 4mm Z0201 Wkręt do fasad 6,3x40mm 250 szt. Z0202 Wkręt do fasad 6,3x45mm 250 szt. Z0203 Wkręt do fasad 6,3x50mm 250 szt. Z0204 Wkręt do fasad 6,3x55mm 250 szt. Z0205 Wkręt do fasad 6,3x60mm 250 szt. Z0206 Wkręt do fasad 6,3x65mm 250 szt. Z0207 Wkręt do fasad 6,3x70mm 250 szt. Z0208 Wkręt do fasad 6,3x75mm 250 szt. Zaślepki do profili konstrukcyjnych Stabalux (z blachy stalowej 2 mm, ocynkowanej) Z5045 Zaślepka do SR szt. Z5046 Zaślepka do SR szt. Z5047 Zaślepka do SR szt. Z6046 Zaślepka do SR szt. Z6101 Zaślepka do SR szt. Z6047 Zaślepka do SR szt. Z6050 Zaślepka do SR szt. Z6048 Zaślepka do SR szt. Z6051 Zaślepka do SR szt. Z6056 Zaślepka do SR szt. Z6052 Zaślepka do SR szt. Stan listopad 2012 Strona 8

9 Stabalux T Profile teowe walcowane na gorąco Profil teowy stal nierdzewna spawany laserowo * stal nierdzewna Artykuł Nazwa Wymiar kg/m Opak. [..] T * Profil teowy S235 czarny 50 x 50 x 8,0 mm 5,9 4 m T Profil teowy S235 czarny 50 x 50 x 8,0 mm 5,9 6 m T * Profil teowy S235 czarny 50 x 80 x 8,0 mm 7,8 4 m T Profil teowy S235 czarny 50 x 80 x 8,0 mm 7,8 6 m T * Profil teowy S235 czarny 60 x 90 x 8,0 mm 9,1 4 m T Profil teowy S235 czarny 60 x 90 x 8,0 mm 9,1 9 m T * Profil teowy S235 czarny 60 x 120 x 10,0 mm 13,6 4 m T Profil teowy S235 czarny 60 x 120 x 10,0 mm 13,6 6,5 m T Profil teowy S235 czarny 60 x 120 x 10,0 mm 13,6 8,5 m T60120-R-4000 * Profil teowy S235 czarny 60x10,0/120 x 8,0 mm okrągły 14,2 4 m T60120-R-7500 Profil teowy S235 czarny 60x10,0/120 x 8,0 mm okrągły 14,2 7,5 m T60180-R-4000 * Profil teowy S235 czarny 60x10,0/180 x 8,0 mm okrągły 21,4 4 m T60180-R-8000 Profil teowy S235 czarny 60x10,0/180 x 8,0 mm okrągły 21,4 8 m T60180-R Profil teowy S235 czarny 60x10,0/180 x 8,0 mm okrągły 21,4 12 m *) Długości 4,00 m nie zawsze znajdują się na stanie magazynowym!! Artykuł Nazwa Wymiar kg/m Opak. [..] T6060-E-6000 Profil teowy x 60 x 8,0 mm 7,2 6 m T6090-E-6000 Profil teowy x 90 x 8,0 mm 9,1 6 m T60120-R-E-6000 Profil teowy x8,0/120 x 3,0 mm okrągły 9,9 6 m Zestawienie profili teowych Stan listopad 2012 Strona 9

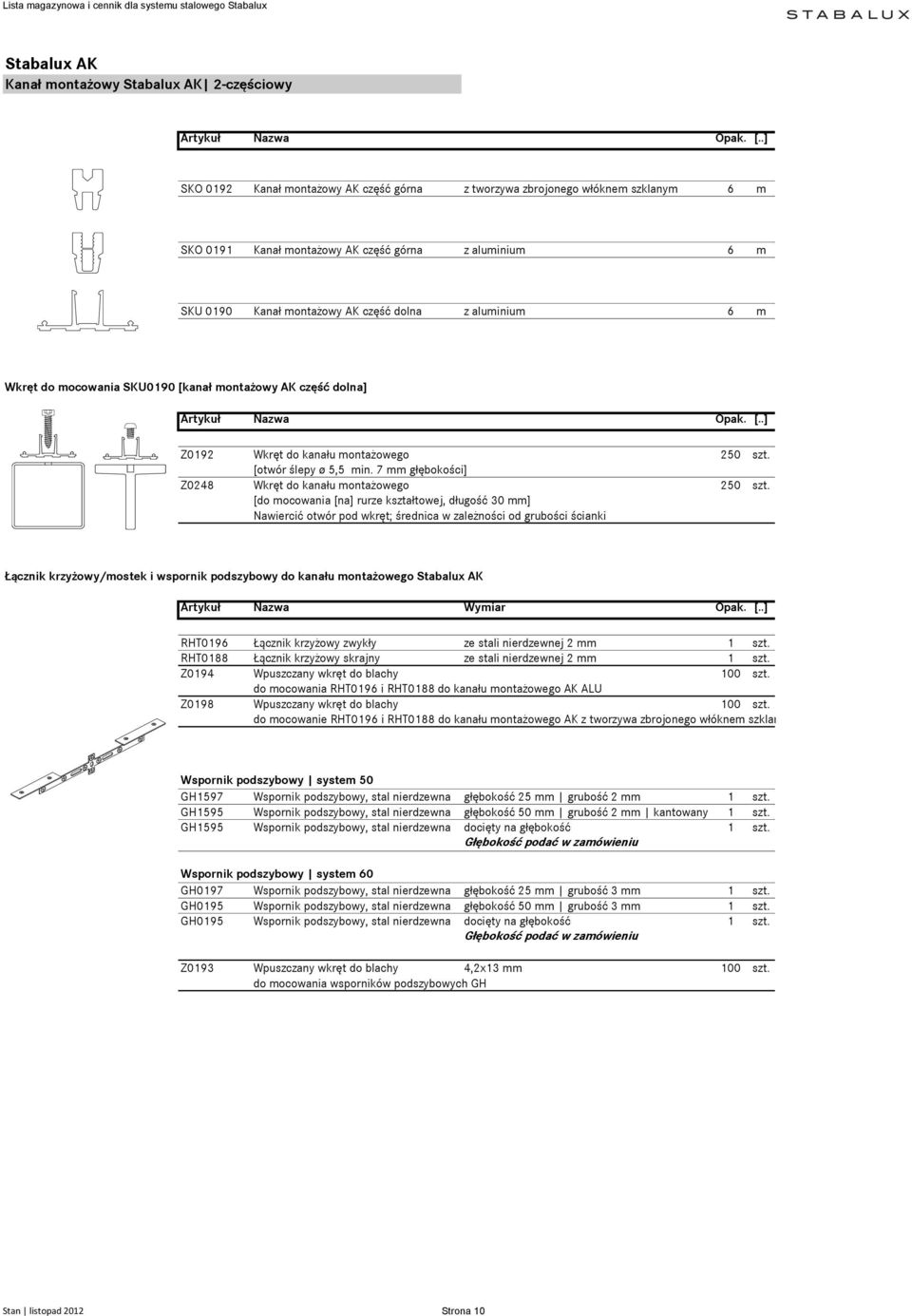

10 Stabalux AK Kanał montażowy Stabalux AK 2-częściowy SKO 0192 Kanał montażowy AK część górna z tworzywa zbrojonego włóknem szklanym 6 m SKO 0191 Kanał montażowy AK część górna z aluminium 6 m SKU 0190 Kanał montażowy AK część dolna z aluminium 6 m Wkręt do mocowania SKU0190 [kanał montażowy AK część dolna] Z0192 Wkręt do kanału montażowego 250 szt. [otwór ślepy ø 5,5 min. 7 mm głębokości] Z0248 Wkręt do kanału montażowego 250 szt. [do mocowania [na] rurze kształtowej, długość 30 mm] Nawiercić otwór pod wkręt; średnica w zależności od grubości ścianki Łącznik krzyżowy/mostek i wspornik podszybowy do kanału montażowego Stabalux AK RHT0196 Łącznik krzyżowy zwykły ze stali nierdzewnej 2 mm 1 szt. RHT0188 Łącznik krzyżowy skrajny ze stali nierdzewnej 2 mm 1 szt. Z0194 Wpuszczany wkręt do blachy 100 szt. do mocowania RHT0196 i RHT0188 do kanału montażowego AK ALU Z0198 Wpuszczany wkręt do blachy 100 szt. do mocowanie RHT0196 i RHT0188 do kanału montażowego AK z tworzywa zbrojonego włóknem szklanym Wspornik podszybowy system 50 GH1597 Wspornik podszybowy, stal nierdzewna głębokość 25 mm grubość 2 mm 1 szt. GH1595 Wspornik podszybowy, stal nierdzewna głębokość 50 mm grubość 2 mm kantowany 1 szt. GH1595 Wspornik podszybowy, stal nierdzewna docięty na głębokość 1 szt. Głębokość podać w zamówieniu Wspornik podszybowy system 60 GH0197 Wspornik podszybowy, stal nierdzewna głębokość 25 mm grubość 3 mm 1 szt. GH0195 Wspornik podszybowy, stal nierdzewna głębokość 50 mm grubość 3 mm 1 szt. GH0195 Wspornik podszybowy, stal nierdzewna docięty na głębokość 1 szt. Głębokość podać w zamówieniu Z0193 Wpuszczany wkręt do blachy 4,2x13 mm 100 szt. do mocowania wsporników podszybowych GH Stan listopad 2012 Strona 10

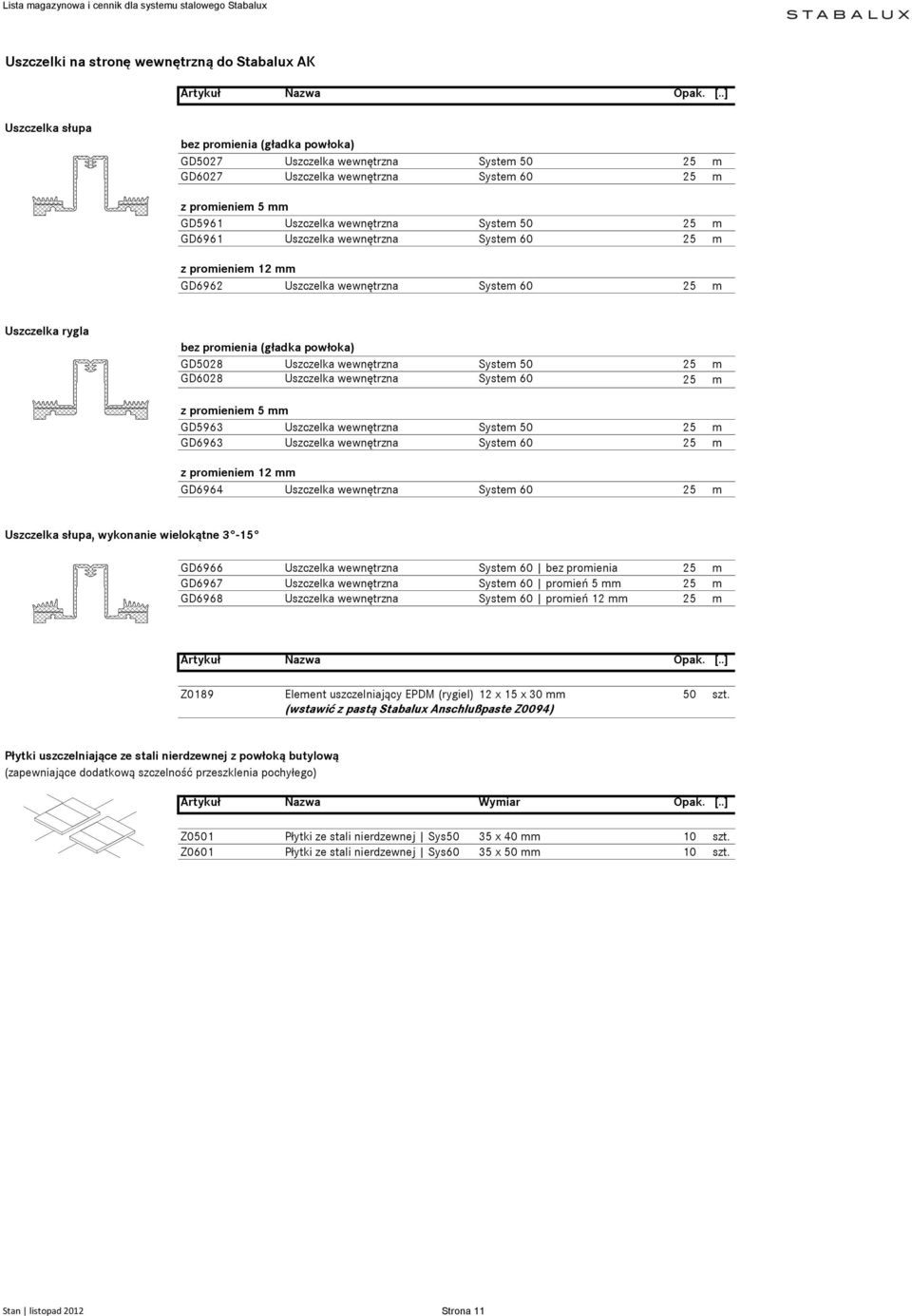

11 Uszczelki na stronę wewnętrzną do Stabalux AK Uszczelka słupa bez promienia (gładka powłoka) GD5027 Uszczelka wewnętrzna System m GD6027 Uszczelka wewnętrzna 25 m z promieniem 5 mm GD5961 Uszczelka wewnętrzna System m GD6961 Uszczelka wewnętrzna 25 m z promieniem 12 mm GD6962 Uszczelka wewnętrzna 25 m Uszczelka rygla bez promienia (gładka powłoka) GD5028 Uszczelka wewnętrzna System m GD6028 Uszczelka wewnętrzna 25 m z promieniem 5 mm GD5963 Uszczelka wewnętrzna System m GD6963 Uszczelka wewnętrzna 25 m z promieniem 12 mm GD6964 Uszczelka wewnętrzna 25 m Uszczelka słupa, wykonanie wielokątne 3-15 GD6966 Uszczelka wewnętrzna bez promienia 25 m GD6967 Uszczelka wewnętrzna promień 5 mm 25 m GD6968 Uszczelka wewnętrzna promień 12 mm 25 m Z0189 Element uszczelniający EPDM (rygiel) 12 x 15 x 30 mm 50 szt. (wstawić z pastą Stabalux Anschlußpaste Z0094) Płytki uszczelniające ze stali nierdzewnej z powłoką butylową (zapewniające dodatkową szczelność przeszklenia pochyłego) Z0501 Płytki ze stali nierdzewnej Sys50 35 x 40 mm 10 szt. Z0601 Płytki ze stali nierdzewnej Sys60 35 x 50 mm 10 szt. Stan listopad 2012 Strona 11

12 Wkręty systemowe do kanału montażowego Stabalux AK Wkręt ze stali nierdzewnej z nacięciem z powłoką poślizgową Wkręt z łbem walcowym 10 mm o gnieździe sześciokątnym z podkładką uszczelniającą do SKO0191 (profil aluminiowy) 4mm Z0148 Wkręt z łbem walcowym 6,3x30mm 250 szt. Z0149 Wkręt z łbem walcowym 6,3x35mm 250 szt. Z0151 Wkręt z łbem walcowym 6,3x40mm 250 szt. Z0152 Wkręt z łbem walcowym 6,3x45mm 250 szt. Z0153 Wkręt z łbem walcowym 6,3x50mm 250 szt. Z0154 Wkręt z łbem walcowym 6,3x55mm 250 szt. Z0155 Wkręt z łbem walcowym 6,3x60mm 250 szt. Z0156 Wkręt z łbem walcowym 6,3x65mm 250 szt. Z0157 Wkręt z łbem walcowym 6,3x70mm 250 szt. Z0158 Wkręt z łbem walcowym 6,3x75mm 250 szt. Z0161 Wkręt z łbem walcowym 6,3x80mm 250 szt. Z0162 Wkręt z łbem walcowym 6,3x85mm 250 szt. Z0163 Wkręt z łbem walcowym 6,3x90mm 250 szt. Z0164 Wkręt z łbem walcowym 6,3x95mm 250 szt. Z0165 Wkręt z łbem walcowym 6,3x100mm 250 szt. Z0166 Wkręt z łbem walcowym 6,3x120mm 250 szt. Wkręt z łbem walcowym 10 mm o gnieździe sześciokątnym bez podkładki uszczelniającej do SKO0191 (profil aluminiowy AK) Z0293 Wkręt z łbem walcowym 6,3x18mm 250 szt. Z0247 Wkręt z łbem walcowym 6,3x25mm 250 szt. Z0248 Wkręt z łbem walcowym 6,3x30mm 250 szt. Z0249 Wkręt z łbem walcowym 6,3x35mm 250 szt. Z0251 Wkręt z łbem walcowym 6,3x40mm 250 szt. Z0252 Wkręt z łbem walcowym 6,3x45mm 250 szt. Z0253 Wkręt z łbem walcowym 6,3x50mm 250 szt. Z0254 Wkręt z łbem walcowym 6,3x55mm 250 szt. Z0255 Wkręt z łbem walcowym 6,3x60mm 250 szt. Z0256 Wkręt z łbem walcowym 6,3x65mm 250 szt. Z0257 Wkręt z łbem walcowym 6,3x70mm 250 szt. Z0258 Wkręt z łbem walcowym 6,3x75mm 250 szt. Z0241 Wkręt z łbem walcowym 6,3x80mm 250 szt. Z0242 Wkręt z łbem walcowym 6,3x85mm 250 szt. Z0243 Wkręt z łbem walcowym 6,3x90mm 250 szt. Z0033 Podkładka poliamidowa 100 szt. Wkręt ze stali nierdzewnej samowiercący Wkręt z łbem soczewkowym 12mm torx z podkładką uszczelniającą do SKO0192 (profil TWS) 4mm Z0352 Wkręt torx 5,5 x 30 mm 250 szt. Z0353 Wkręt torx 5,5 x 35 mm 250 szt. Z0354 Wkręt torx 5,5 x 40 mm 250 szt. Z0355 Wkręt torx 5,5 x 45 mm 250 szt. Z0356 Wkręt torx 5,5 x 50 mm 250 szt. Z0357 Wkręt torx 5,5 x 55 mm 250 szt. Z0358 Wkręt torx 5,5 x 60 mm 250 szt. Stan listopad 2012 Strona 12

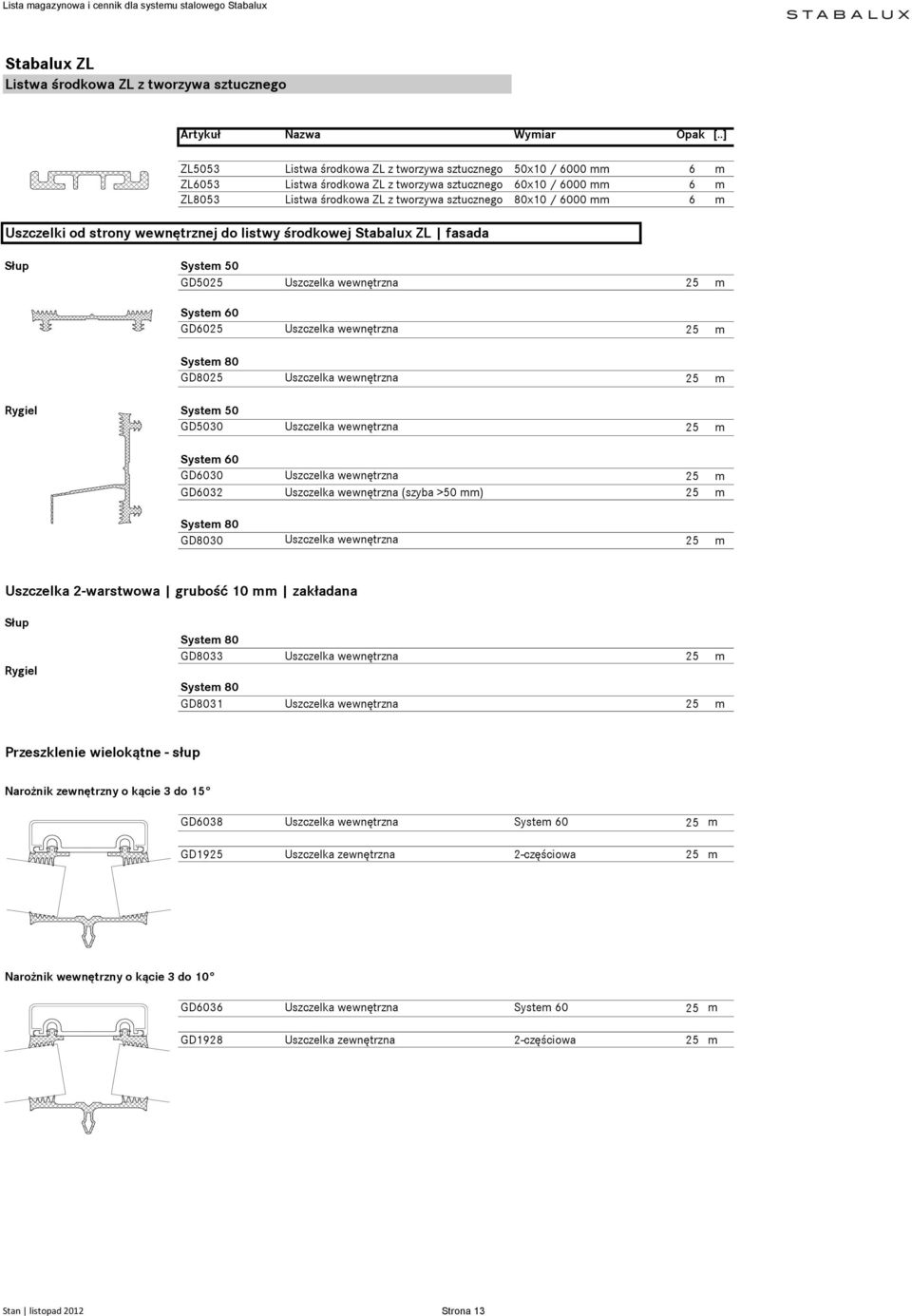

13 Stabalux ZL Listwa środkowa ZL z tworzywa sztucznego ZL5053 Listwa środkowa ZL z tworzywa sztucznego 50x10 / 6000 mm 6 m ZL6053 Listwa środkowa ZL z tworzywa sztucznego 60x10 / 6000 mm 6 m ZL8053 Listwa środkowa ZL z tworzywa sztucznego 80x10 / 6000 mm 6 m Uszczelki od strony wewnętrznej do listwy środkowej Stabalux ZL fasada Słup System 50 GD5025 Uszczelka wewnętrzna 25 m GD6025 Uszczelka wewnętrzna 25 m System 80 GD8025 Uszczelka wewnętrzna 25 m Rygiel System 50 GD5030 Uszczelka wewnętrzna 25 m GD6030 Uszczelka wewnętrzna 25 m GD6032 Uszczelka wewnętrzna (szyba >50 mm) 25 m System 80 GD8030 Uszczelka wewnętrzna 25 m Uszczelka 2-warstwowa grubość 10 mm zakładana Słup Rygiel System 80 GD8033 Uszczelka wewnętrzna 25 m System 80 GD8031 Uszczelka wewnętrzna 25 m Przeszklenie wielokątne - słup Narożnik zewnętrzny o kącie 3 do 15 GD6038 Uszczelka wewnętrzna 25 m GD1925 Uszczelka zewnętrzna 2-częściowa 25 m Narożnik wewnętrzny o kącie 3 do 10 GD6036 Uszczelka wewnętrzna 25 m GD1928 Uszczelka zewnętrzna 2-częściowa 25 m Stan listopad 2012 Strona 13

14 Uszczelki od strony wewnętrznej do listwy środkowej Stabalux ZL dach System dachowy o nachyleniu od 10 Słup/krokiew System 50 GD5033 Uszczelka wewnętrzna 25 m GD6033 Uszczelka wewnętrzna 25 m System 80 GD8033 Uszczelka wewnętrzna 25 m Rygiel System 50 GD5034 Uszczelka wewnętrzna 25 m GD6034 Uszczelka wewnętrzna 25 m Płytki uszczelniające ze stali nierdzewnej z powłoką butylową (zapewniające dodatkową szczelność przeszklenia pochyłego) Z0501 Płytki ze stali nierdzewnej Sys50 35 x 40 mm 10 szt. Z0601 Płytki ze stali nierdzewnej Sys60 35 x 50 mm 10 szt. System dachowy o nachyleniu od 2 Słup/krokiew System 50 GD5033 Uszczelka wewnętrzna 25 m GD6033 Uszczelka wewnętrzna 25 m Rygiel System 50 GD5034 Uszczelka wewnętrzna 25 m GD6034 Uszczelka wewnętrzna 25 m Izolator Z0610 Izolator 21 / 5,2 (płaski) x 20 x 5,2 mm 50 m Z0609 Izolator 21 / 10,4 (teowy) x 20 x 10,4 mm 50 m Z0606 Izolator 20 / x 20 x 26 mm 50 m Z0605 Izolator 20 / x 20 x 42 mm 50 m Krążek dociskowy Z0020 Krążek dociskowy ze stali nierdzewnej okrągły grubość 8 mm 10 szt GD5009 Podkładka do Z0020 okrągła 50 mm x 3 mm 50 szt Stan listopad 2012 Strona 14

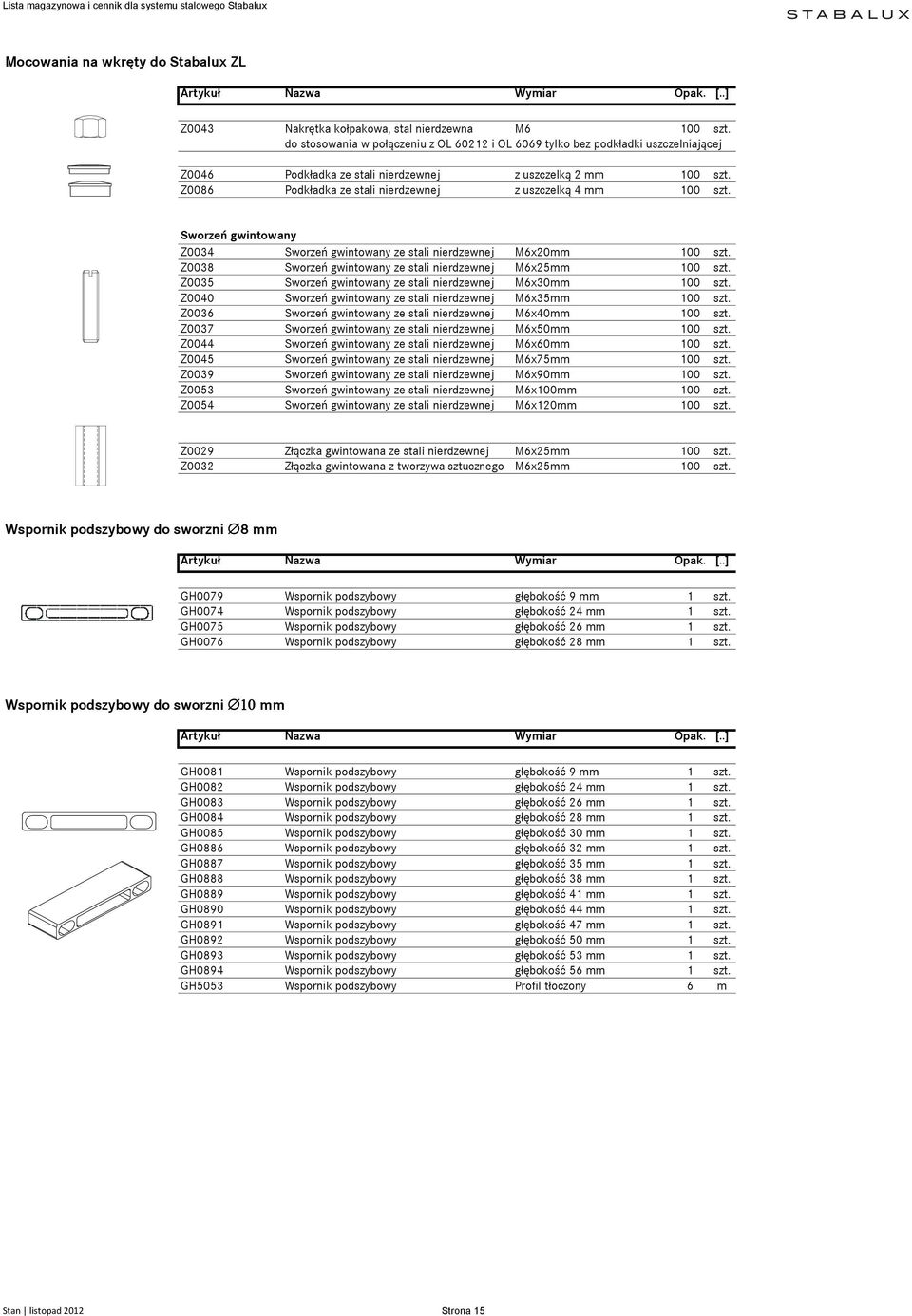

15 Mocowania na wkręty do Stabalux ZL Z0043 Nakrętka kołpakowa, stal nierdzewna M6 100 szt. do stosowania w połączeniu z OL i OL 6069 tylko bez podkładki uszczelniającej Z0046 Podkładka ze stali nierdzewnej z uszczelką 2 mm 100 szt. Z0086 Podkładka ze stali nierdzewnej z uszczelką 4 mm 100 szt. Sworzeń gwintowany Z0034 Sworzeń gwintowany ze stali nierdzewnej M6x20mm 100 szt. Z0038 Sworzeń gwintowany ze stali nierdzewnej M6x25mm 100 szt. Z0035 Sworzeń gwintowany ze stali nierdzewnej M6x30mm 100 szt. Z0040 Sworzeń gwintowany ze stali nierdzewnej M6x35mm 100 szt. Z0036 Sworzeń gwintowany ze stali nierdzewnej M6x40mm 100 szt. Z0037 Sworzeń gwintowany ze stali nierdzewnej M6x50mm 100 szt. Z0044 Sworzeń gwintowany ze stali nierdzewnej M6x60mm 100 szt. Z0045 Sworzeń gwintowany ze stali nierdzewnej M6x75mm 100 szt. Z0039 Sworzeń gwintowany ze stali nierdzewnej M6x90mm 100 szt. Z0053 Sworzeń gwintowany ze stali nierdzewnej M6x100mm 100 szt. Z0054 Sworzeń gwintowany ze stali nierdzewnej M6x120mm 100 szt. Z0029 Złączka gwintowana ze stali nierdzewnej M6x25mm 100 szt. Z0032 Złączka gwintowana z tworzywa sztucznego M6x25mm 100 szt. Wspornik podszybowy do sworzni 8 mm GH0079 Wspornik podszybowy głębokość 9 mm 1 szt. GH0074 Wspornik podszybowy głębokość 24 mm 1 szt. GH0075 Wspornik podszybowy głębokość 26 mm 1 szt. GH0076 Wspornik podszybowy głębokość 28 mm 1 szt. Wspornik podszybowy do sworzni mm GH0081 Wspornik podszybowy głębokość 9 mm 1 szt. GH0082 Wspornik podszybowy głębokość 24 mm 1 szt. GH0083 Wspornik podszybowy głębokość 26 mm 1 szt. GH0084 Wspornik podszybowy głębokość 28 mm 1 szt. GH0085 Wspornik podszybowy głębokość 30 mm 1 szt. GH0886 Wspornik podszybowy głębokość 32 mm 1 szt. GH0887 Wspornik podszybowy głębokość 35 mm 1 szt. GH0888 Wspornik podszybowy głębokość 38 mm 1 szt. GH0889 Wspornik podszybowy głębokość 41 mm 1 szt. GH0890 Wspornik podszybowy głębokość 44 mm 1 szt. GH0891 Wspornik podszybowy głębokość 47 mm 1 szt. GH0892 Wspornik podszybowy głębokość 50 mm 1 szt. GH0893 Wspornik podszybowy głębokość 53 mm 1 szt. GH0894 Wspornik podszybowy głębokość 56 mm 1 szt. GH5053 Wspornik podszybowy Profil tłoczony 6 m Stan listopad 2012 Strona 15

16 Listwy dociskowe z odkrytym mocowaniem na wkręty Uszczelki zewnętrzne - patrz strona 18 Listwy dociskowe z aluminium Artykuł Nazwa Wymiar Wysokość Opak. [..] DL5067 Listwa dociskowa surowa 50 x 6 / 6000 mm 6 6 m DL6067 Listwa dociskowa surowa 60 x 6 / 6000 mm 6 6 m DL6067-ELO Listwa dociskowa E6EV1 60 x 6 / 6000 mm 6 6 m DL5071 Listwa dociskowa surowa 50 x 6 / 6000 mm 6 6 m DL6071 Listwa dociskowa surowa 60 x 6 / 6000 mm 6 6 m DL6071-ELO Listwa dociskowa E6EV1 60 x 6 / 6000 mm 6 6 m DL5059 Listwa dociskowa surowa 50 x 8 / 6000 mm 8 6 m DL6059 Listwa dociskowa surowa 60 x 8 / 6000 mm 8 6 m DL6059-ELO Listwa dociskowa E6EV1 60 x 8 / 6000 mm 8 6 m DL8059 Listwa dociskowa surowa 80 x 8 / 6000 mm 8 6 m DL5011 Listwa dociskowa surowa 50 x 18 / 6000 mm 18 6 m DL6011 Listwa dociskowa surowa 60 x 18 / 6000 mm 18 6 m DL5061 Listwa dociskowa surowa 50 x 25 / 6000 mm 25 6 m DL6061 Listwa dociskowa surowa 60 x 25 / 6000 mm 25 6 m DL6061-ELO Listwa dociskowa E6EV1 60 x 25 / 6000 mm 25 6 m Listwy dociskowa z aluminium do przeszkleń podobnych do strukturalnych DL5073 Płaska listwa dociskowa surowa 50 x 2,5 / 6000 mm 2,5 6 m DL6073 Płaska listwa dociskowa surowa 60 x 2,5 / 6000 mm 2,5 6 m Z0089 Zaślepka do DL5073 DL szt. Listwy dociskowa ze stali nierdzewnej Profil górny szlifowany ziarnem 240 folia z jednej strony Profil dolny Artykuł Nazwa Wymiar Wysokość Opak. [..] DL6043 Listwa dociskowa, stali nierdzewna 60 x 6 / 6000 mm 6 6 * m Profil dolny perforowany Ø7 mm co 125 mm * = długość użytkowa 5990 mm DL6044 Listwa dociskowa, stali nierdzewna 60 x 20 / 6000 mm 20 6 * m Profil dolny perforowany Ø7 mm co 125 mm * = długość użytkowa 5990 mm Stan listopad 2012 Strona 16

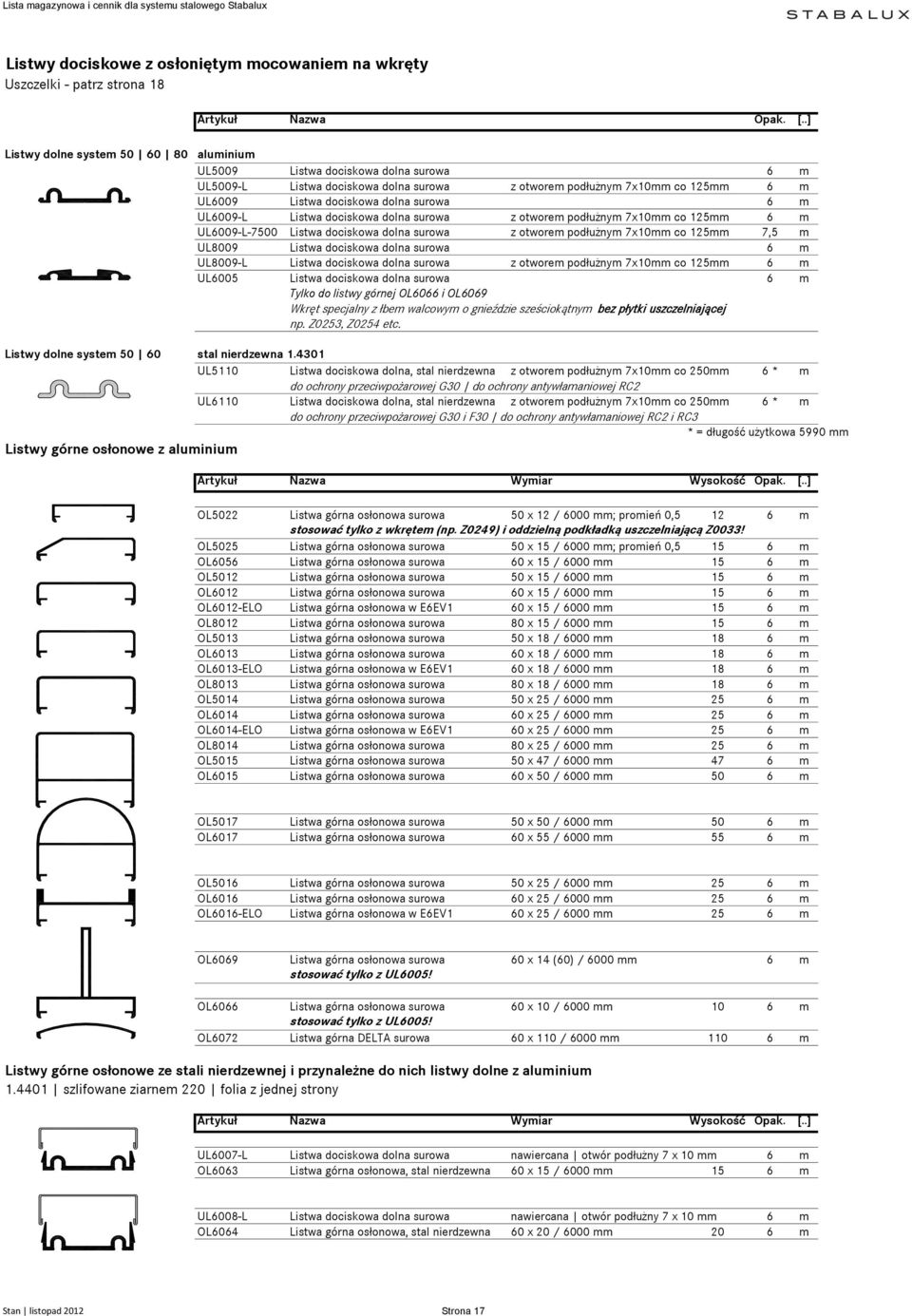

17 Listwy dociskowe z osłoniętym mocowaniem na wkręty Uszczelki - patrz strona 18 Listwy dolne system aluminium UL5009 Listwa dociskowa dolna surowa 6 m UL5009-L Listwa dociskowa dolna surowa z otworem podłużnym 7x10mm co 125mm 6 m UL6009 Listwa dociskowa dolna surowa 6 m UL6009-L Listwa dociskowa dolna surowa z otworem podłużnym 7x10mm co 125mm 6 m UL6009-L-7500 Listwa dociskowa dolna surowa z otworem podłużnym 7x10mm co 125mm 7,5 m UL8009 Listwa dociskowa dolna surowa 6 m UL8009-L Listwa dociskowa dolna surowa z otworem podłużnym 7x10mm co 125mm 6 m UL6005 Listwa dociskowa dolna surowa 6 m Tylko do listwy górnej OL6066 i OL6069 Wkręt specjalny z łbem walcowym o gnieździe sześciokątnym bez płytki uszczelniającej np. Z0253, Z0254 etc. Listwy dolne system stal nierdzewna UL5110 Listwa dociskowa dolna, stal nierdzewna z otworem podłużnym 7x10mm co 250mm 6 * m do ochrony przeciwpożarowej G30 do ochrony antywłamaniowej RC2 UL6110 Listwa dociskowa dolna, stal nierdzewna z otworem podłużnym 7x10mm co 250mm 6 * m do ochrony przeciwpożarowej G30 i F30 do ochrony antywłamaniowej RC2 i RC3 * = długość użytkowa 5990 mm Listwy górne osłonowe z aluminium Artykuł Nazwa Wymiar Wysokość Opak. [..] OL5022 Listwa górna osłonowa surowa 50 x 12 / 6000 mm; promień 0, m stosować tylko z wkrętem (np. Z0249) i oddzielną podkładką uszczelniającą Z0033! OL5025 Listwa górna osłonowa surowa 50 x 15 / 6000 mm; promień 0, m OL6056 Listwa górna osłonowa surowa 60 x 15 / 6000 mm 15 6 m OL5012 Listwa górna osłonowa surowa 50 x 15 / 6000 mm 15 6 m OL6012 Listwa górna osłonowa surowa 60 x 15 / 6000 mm 15 6 m OL6012-ELO Listwa górna osłonowa w E6EV1 60 x 15 / 6000 mm 15 6 m OL8012 Listwa górna osłonowa surowa 80 x 15 / 6000 mm 15 6 m OL5013 Listwa górna osłonowa surowa 50 x 18 / 6000 mm 18 6 m OL6013 Listwa górna osłonowa surowa 60 x 18 / 6000 mm 18 6 m OL6013-ELO Listwa górna osłonowa w E6EV1 60 x 18 / 6000 mm 18 6 m OL8013 Listwa górna osłonowa surowa 80 x 18 / 6000 mm 18 6 m OL5014 Listwa górna osłonowa surowa 50 x 25 / 6000 mm 25 6 m OL6014 Listwa górna osłonowa surowa 60 x 25 / 6000 mm 25 6 m OL6014-ELO Listwa górna osłonowa w E6EV1 60 x 25 / 6000 mm 25 6 m OL8014 Listwa górna osłonowa surowa 80 x 25 / 6000 mm 25 6 m OL5015 Listwa górna osłonowa surowa 50 x 47 / 6000 mm 47 6 m OL6015 Listwa górna osłonowa surowa 60 x 50 / 6000 mm 50 6 m OL5017 Listwa górna osłonowa surowa 50 x 50 / 6000 mm 50 6 m OL6017 Listwa górna osłonowa surowa 60 x 55 / 6000 mm 55 6 m OL5016 Listwa górna osłonowa surowa 50 x 25 / 6000 mm 25 6 m OL6016 Listwa górna osłonowa surowa 60 x 25 / 6000 mm 25 6 m OL6016-ELO Listwa górna osłonowa w E6EV1 60 x 25 / 6000 mm 25 6 m OL6069 Listwa górna osłonowa surowa 60 x 14 (60) / 6000 mm 6 m stosować tylko z UL6005! OL6066 Listwa górna osłonowa surowa 60 x 10 / 6000 mm 10 6 m stosować tylko z UL6005! OL6072 Listwa górna DELTA surowa 60 x 110 / 6000 mm m Listwy górne osłonowe ze stali nierdzewnej i przynależne do nich listwy dolne z aluminium szlifowane ziarnem 220 folia z jednej strony Artykuł Nazwa Wymiar Wysokość Opak. [..] UL6007-L Listwa dociskowa dolna surowa nawiercana otwór podłużny 7 x 10 mm 6 m OL6063 Listwa górna osłonowa, stal nierdzewna 60 x 15 / 6000 mm 15 6 m UL6008-L Listwa dociskowa dolna surowa nawiercana otwór podłużny 7 x 10 mm 6 m OL6064 Listwa górna osłonowa, stal nierdzewna 60 x 20 / 6000 mm 20 6 m Stan listopad 2012 Strona 17

18 Uszczelki zewnętrzne System 50 GD5024 Uszczelka zewnętrzna słupa 25 m GD5054 Uszczelka zewnętrzna rygla 25 m GD5122-G30 Uszczelka zewnętrzna G30 Ochrona przeciwpożarowa G30 25 m GD5122-WK Uszczelka zewnętrzna WK Ochrona antywłamaniowa RC2 25 m GD6174 Uszczelka zewnętrzna 2-częściowa Uszczelka słupa do DL m GD6175 Uszczelka zewnętrzna 2-częściowa Uszczelka rygla do DL m GD6024 Uszczelka zewnętrzna 25 m GD6024-G30 Uszczelka zewnętrzna G30 Ochrona przeciwpożarowa G30 25 m GD6024-F30 Uszczelka zewnętrzna F30 Ochrona przeciwpożarowa F30 25 m GD6054 Uszczelka zewnętrzna 25 m GD6022-G30 Uszczelka zewnętrzna G30 Ochrona przeciwpożarowa G30 25 m GD6022-F30 Uszczelka zewnętrzna F30 Ochrona przeciwpożarowa F30 25 m GD6122-WK Uszczelka zewnętrzna WK Ochrona antywłamaniowa RC2 i RC3 25 m GD6174 Uszczelka zewnętrzna 2-częściowa Uszczelka słupa do DL m GD6175 Uszczelka zewnętrzna 2-częściowa Uszczelka rygla do DL m System 80 GD 8024 Uszczelka zewnętrzna 25 m System 50 i 60 2-częściowy GD1924 Uszczelka zewnętrzna 2-częściowa nie do przeszkleń dachowych 25 m GD1932 Uszczelka zewnętrzna 2-częściowa nie do przeszkleń dachowych 25 m w przypadku zastosowania izolatora np. Z0606 GD1925 Uszczelka zewnętrzna 2-częściowa 25 m do narożnika zewnętrznego wielokątnego 3-15 GD1928 Uszczelka zewnętrzna 2-częściowa 25 m do narożnika wewnętrznego wielokątnego 3-10 Stan listopad 2012 Strona 18

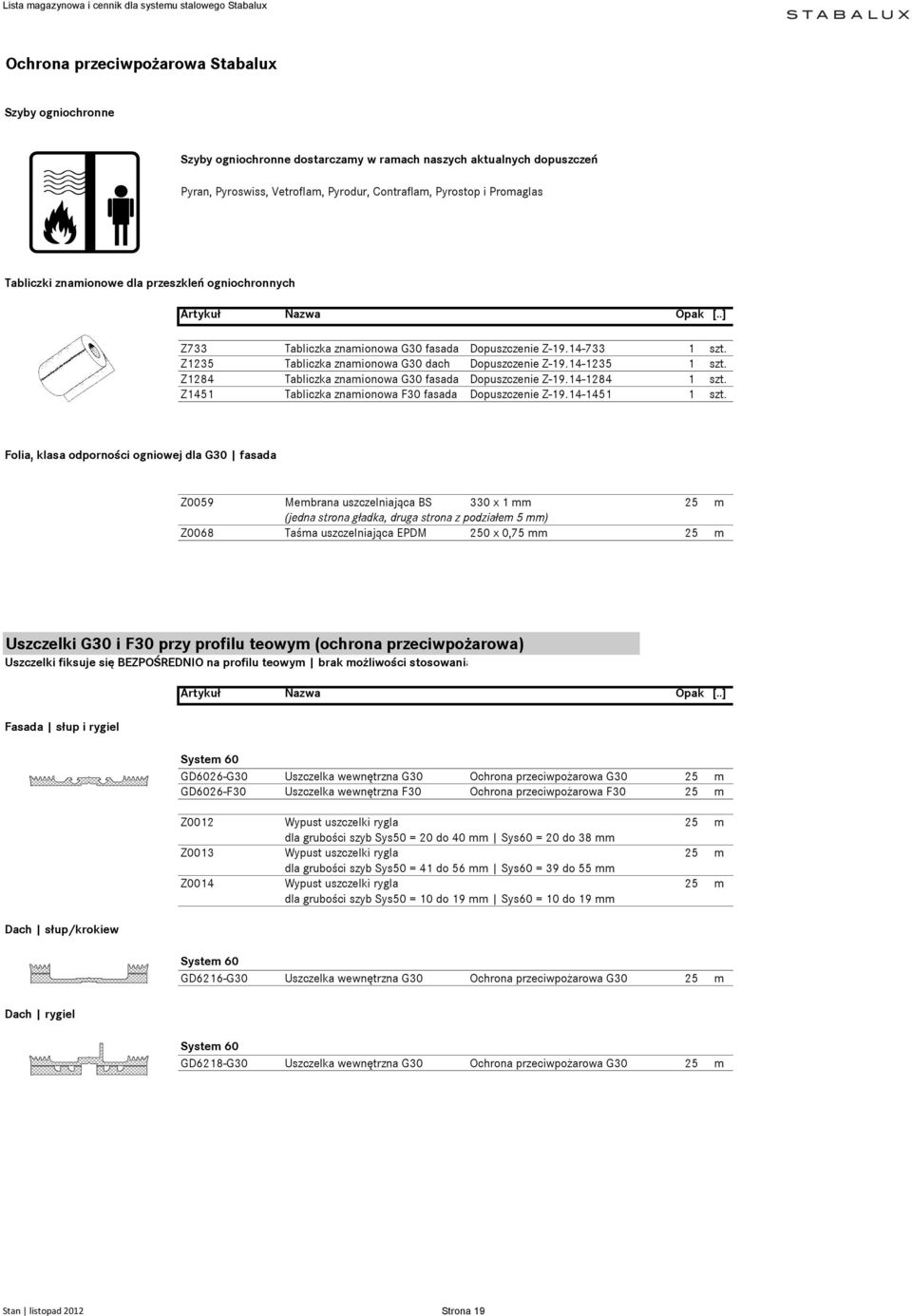

19 Ochrona przeciwpożarowa Stabalux Szyby ogniochronne Szyby ogniochronne dostarczamy w ramach naszych aktualnych dopuszczeń Pyran, Pyroswiss, Vetroflam, Pyrodur, Contraflam, Pyrostop i Promaglas Tabliczki znamionowe dla przeszkleń ogniochronnych Z733 Tabliczka znamionowa G30 fasada Dopuszczenie Z szt. Z1235 Tabliczka znamionowa G30 dach Dopuszczenie Z szt. Z1284 Tabliczka znamionowa G30 fasada Dopuszczenie Z szt. Z1451 Tabliczka znamionowa F30 fasada Dopuszczenie Z szt. Folia, klasa odporności ogniowej dla G30 fasada Z0059 Membrana uszczelniająca BS 330 x 1 mm 25 m (jedna strona gładka, druga strona z podziałem 5 mm) Z0068 Taśma uszczelniająca EPDM 250 x 0,75 mm 25 m Uszczelki G30 i F30 przy profilu teowym (ochrona przeciwpożarowa) Uszczelki fiksuje się BEZPOŚREDNIO na profilu teowym brak możliwości stosowania systemu nakładanego Fasada słup i rygiel Dach słup/krokiew GD6026-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 25 m GD6026-F30 Uszczelka wewnętrzna F30 Ochrona przeciwpożarowa F30 25 m Z0012 Wypust uszczelki rygla 25 m dla grubości szyb Sys50 = 20 do 40 mm Sys60 = 20 do 38 mm Z0013 Wypust uszczelki rygla 25 m dla grubości szyb Sys50 = 41 do 56 mm Sys60 = 39 do 55 mm Z0014 Wypust uszczelki rygla 25 m dla grubości szyb Sys50 = 10 do 19 mm Sys60 = 10 do 19 mm GD6216-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 25 m Dach rygiel GD6218-G30 Uszczelka wewnętrzna G30 Ochrona przeciwpożarowa G30 25 m Stan listopad 2012 Strona 19

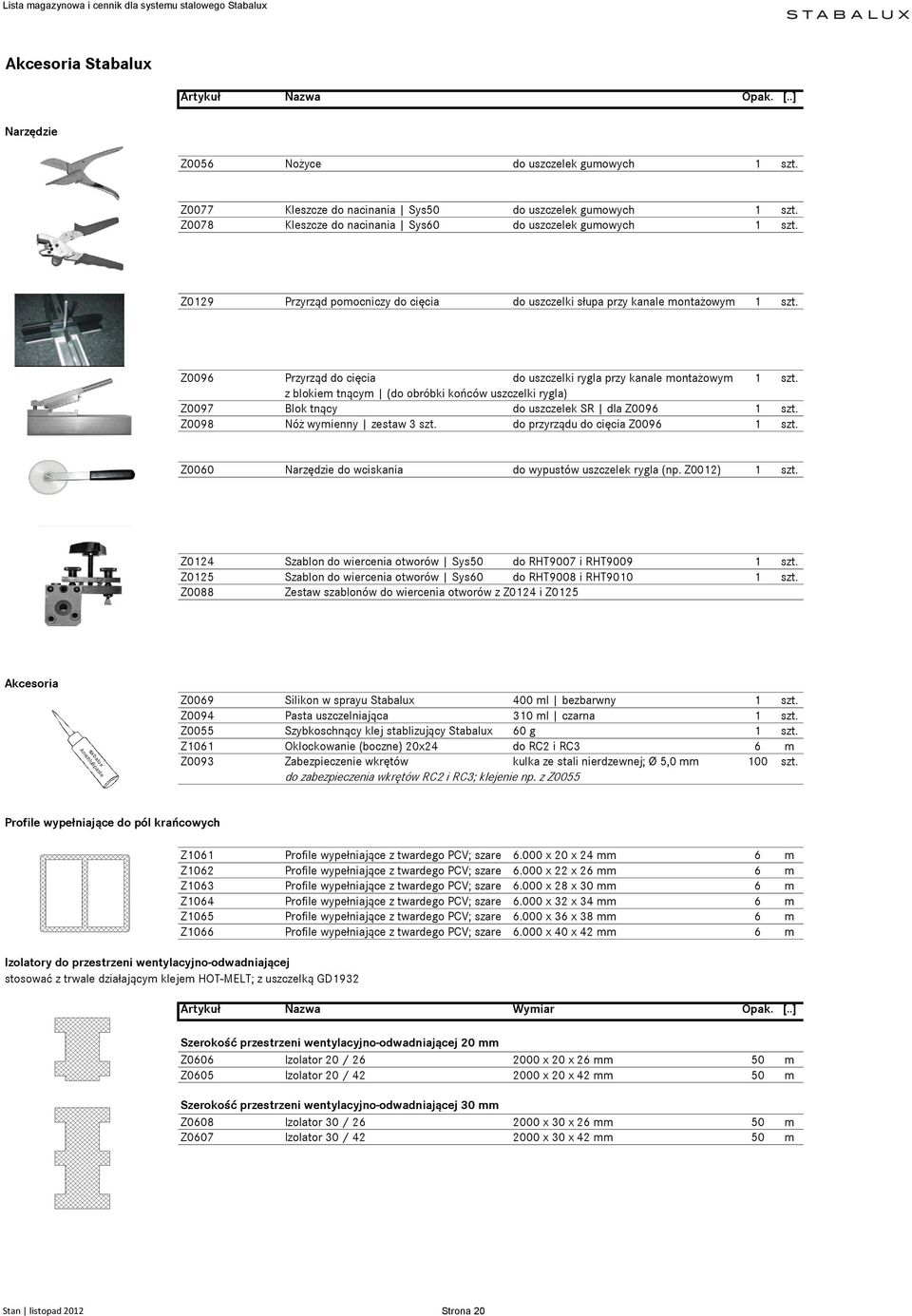

20 Akcesoria Stabalux Narzędzie Z0056 Nożyce do uszczelek gumowych 1 szt. Z0077 Kleszcze do nacinania Sys50 do uszczelek gumowych 1 szt. Z0078 Kleszcze do nacinania Sys60 do uszczelek gumowych 1 szt. Z0129 Przyrząd pomocniczy do cięcia do uszczelki słupa przy kanale montażowym 1 szt. Z0096 Przyrząd do cięcia do uszczelki rygla przy kanale montażowym 1 szt. z blokiem tnącym (do obróbki końców uszczelki rygla) Z0097 Blok tnący do uszczelek SR dla Z szt. Z0098 Nóż wymienny zestaw 3 szt. do przyrządu do cięcia Z szt. Z0060 Narzędzie do wciskania do wypustów uszczelek rygla (np. Z0012) 1 szt. Z0124 Szablon do wiercenia otworów Sys50 do RHT9007 i RHT szt. Z0125 Szablon do wiercenia otworów Sys60 do RHT9008 i RHT szt. Z0088 Zestaw szablonów do wiercenia otworów z Z0124 i Z0125 Akcesoria stabalux Anschlußpaste Z0069 Silikon w sprayu Stabalux 400 ml bezbarwny 1 szt. Z0094 Pasta uszczelniająca 310 ml czarna 1 szt. Z0055 Szybkoschnący klej stablizujący Stabalux 60 g 1 szt. Z1061 Oklockowanie (boczne) 20x24 do RC2 i RC3 6 m Z0093 Zabezpieczenie wkrętów kulka ze stali nierdzewnej; Ø 5,0 mm 100 szt. do zabezpieczenia wkrętów RC2 i RC3; klejenie np. z Z0055 Profile wypełniające do pól krańcowych Z1061 Profile wypełniające z twardego PCV; szare x 20 x 24 mm 6 m Z1062 Profile wypełniające z twardego PCV; szare x 22 x 26 mm 6 m Z1063 Profile wypełniające z twardego PCV; szare x 28 x 30 mm 6 m Z1064 Profile wypełniające z twardego PCV; szare x 32 x 34 mm 6 m Z1065 Profile wypełniające z twardego PCV; szare x 36 x 38 mm 6 m Z1066 Profile wypełniające z twardego PCV; szare x 40 x 42 mm 6 m Izolatory do przestrzeni wentylacyjno-odwadniającej stosować z trwale działającym klejem HOT-MELT; z uszczelką GD1932 Szerokość przestrzeni wentylacyjno-odwadniającej 20 mm Z0606 Izolator 20 / x 20 x 26 mm 50 m Z0605 Izolator 20 / x 20 x 42 mm 50 m Szerokość przestrzeni wentylacyjno-odwadniającej 30 mm Z0608 Izolator 30 / x 30 x 26 mm 50 m Z0607 Izolator 30 / x 30 x 42 mm 50 m Stan listopad 2012 Strona 20

21 Stabalux - akcesoria dla przeszkleń strukturalnych Uszczelki na stronę wewnętrzną do Stabalux SR SG990001GD Uszczelka wewnętrzna grubość 3 mm 25 m SG990002GD Uszczelka wewnętrzna System 50 grubość 3 mm 25 m Uszczelki na stronę wewnętrzną do rur prostokątnych SG990011GD Uszczelka wewnętrzna grubość 3 mm 25 m Profil montażowy do systemu Stabalux SR (aluminium - izolowane termicznie) SG990101RP Profil montażowy (alu) Wysokość 44 mm 6 m Kątownik montażowy z aluminium, do systemów obcych SZ0106 Wkręt torx DIN 7982 (V2A) 6,3 x 25 mm 100 szt. do mocowania blach do profilu montażowego SG990041Z Kątownik montażowy (alu) (do Royal 65 i 70) 6 m Mocowanie szyby do profilu Stabalux SR SG990111BK Uchwyt montażowy, stal nierdzewna 250 szt. Z0248 Wkręt do uchwytu montażowego 6,3 x 30 mm 250 szt. Zabezpieczenie szyby przed wypadnięciem SG990112BK SG BK Uchwyt montażowy do zabezpieczenia przed wypadnięciem 250 szt. Stosowanie w zależności od typu budowy, ustalić dla konkretnego przypadku!! Wspornik podszybowy aluminium do Stabalux SR Z0281 Uchwyt szyby Długość 100 mm 1 szt. Z0282 Uchwyt szyby Długość 150 mm 1 szt. Stosowanie w zależności od typu budowy, ustalić dla konkretnego przypadku!! Stan listopad 2012 Strona 21

22 Stabalux - akcesoria dla przeszkleń strukturalnych Kanał montażowy do przeszkleń strukturaknych (1-częściowy) SKO 0290 Kanał montażowy (alu) Podłużny otwór 7 x 12mm co 250mm 6 m GD1929 Uszczelka wewnętrzna 1-częściowa grubość 10 mm 25 m GD1931 Uszczelka wewnętrzna 2-częściowa grubość 6 mm 25 m Wkręty do mocowania kanału montażowego SK0290 Z0292 Wkręt z łbem walcowym 6,3 x 20 mm 250 szt. do mocowania SK0290 na Stabalux T otwór ślepyæ5,5 mm min. 7 mm głębokości Z0248 Wkręt z łbem walcowym 6,3 x 30 mm 250 szt. do mocowania SK0290 na rurze kształtowej nawiercić otwór rdzeniowy 5,5 Mocowanie szyby dla SK0290 SG990111BK Uchwyt montażowy, stal nierdzewna 250 szt. Z0293 Wkręt z łbem walcowym 6,3 x 18 mm 250 szt. Profil montażowy dla SK0290 (aluminium - z izolacją termiczną) Opak. [..] SG990103RP Profil montażowy (alu) Wysokość 47 mm 6 m Wspornik podszybowy, aluminium dla SK0290 SG990330GH Wspornik podszybowy, aluminium teowy 1 szt. SG990331GH Wspornik podszybowy, aluminium kątowy prawy 1 szt. SG990332GH Wspornik podszybowy, aluminium kątowy lewy 1 szt. Stosowany z szybami standardowymi, dobrać odpowiednio dla konkretnych warunków budowy wymiary dobrać i podać odpowiednio dla szyb Cena i terminy dostaw dla wymiarów nietypowych do uzgodnienia Stan listopad 2012 Strona 22

23 Uszczelki do rur fasadowych niezależnie od systemu Uszczelki do rur fasadowych o promieniu 3 mm GD5915 Uszczelka wewnętrzna System m GD5915-SK Uszczelka wewnętrzna samoprzylepna system m GD6916 Uszczelka wewnętrzna 25 m GD6916-SK Uszczelka wewnętrzna samoprzylepna system m Uszczelki do rur fasadowych o promieniu 8 mm GD5921 Uszczelka wewnętrzna System m GD5921-SK Uszczelka wewnętrzna samoprzylepna system m GD6922 Uszczelka wewnętrzna 25 m GD6922-SK Uszczelka wewnętrzna samoprzylepna system m Uszczelka z promieniem 12 mm GD5925 Uszczelka wewnętrzna System m Uszczelka do przeszkleń pochyłych, do rur fasadowych o promieniu 3 mm GD5945 Uszczelka wewnętrzna System 50 słup 25 m GD6946 Uszczelka wewnętrzna słup 25 m GD5901 Uszczelka wewnętrzna System 50 rygiel 25 m GD6902 Uszczelka wewnętrzna rygiel 25 m GD5022 Uszczelka System 50 grubość 5 mm 25 m GD6022 Uszczelka grubość 5 mm 25 m GD0030 Uszczelka do łączników blaszanych 2 mm 25 m GD0035 Uszczelka samoprzylepna 100 m Stan listopad 2012 Strona 23

24 Ochrona przeciwsłoneczna Stabalux SOL SZ0010 Podpora, stal nierdzewna 1 szt. Z0254 Wkręt 6,3 x 55 mm 250 szt. do mocowania podpory na profilu konstrukcyjnym Stabalux SR 4 sztuki na podporę SZ0148 Sworzeń gwintowany, stal nierdzewna M10x55 1 szt. SZ0149 Sworzeń gwintowany, stal nierdzewna M10x65 1 szt. SZ0150 Sworzeń gwintowany, stal nierdzewna M10x70 1 szt. SZ0151 Sworzeń gwintowany, stal nierdzewna M10x80 1 szt. SZ0152 Sworzeń gwintowany, stal nierdzewna M10x130 1 szt. SZ0153 Sworzeń gwintowany, stal nierdzewna M10x140 1 szt. SZ0156 Sworzeń gwintowany, stal nierdzewna M10x160 1 szt. SZ0154 Sworzeń gwintowany, stal nierdzewna M10x180 1 szt. SZ0155 Sworzeń gwintowany, stal nierdzewna M10x190 1 szt. SZ2004 Płytka mocująca SZ0036 z aluminium głębokość: 40 mm 1 Zestaw włącznie z 2 nakrętkami ze stali nierdzewnej SZ0103, 2 nakrętkami płaskimi ze stali nierdzewnej SZ0109, 2 podkładkami uszczelniającymi z neoprenu SZ0019, 2 podkładkami ze stali nierdzewnej SZ0102 SZ2004-ELO Dopłata za płytkę mocującą SZ0036 anodowaną E6/EV1 1 szt. SZ2002 Płytka mocująca SZ0037 z aluminium głębokość: 100 mm 1 Zestaw włącznie z 2 nakrętkami ze stali nierdzewnej SZ0103, 2 nakrętkami płaskimi ze stali nierdzewnej SZ0109, 2 podkładkami uszczelniającymi z neoprenu SZ0019, 2 podkładkami ze stali nierdzewnej SZ0102 SZ2002-ELO Dopłata za płytkę mocującą SZ0037 anodowaną E6/EV1 1 szt. SZ2003 Płytka mocująca SZ0038 z aluminium głębokość: 150 mm 1 Zestaw włącznie z 2 nakrętkami ze stali nierdzewnej SZ0103, 2 nakrętkami płaskimi ze stali nierdzewnej SZ0109, 2 podkładkami uszczelniającymi z neoprenu SZ0019, 2 podkładkami ze stali nierdzewnej SZ0102 SZ2003-ELO Dopłata za płytkę mocującą SZ0038 anodowaną E6/EV1 1 szt. SZ3002 Pojedyncze widełki do lameli SZ0041 z aluminium 1 Zestaw włącznie z 2 nakrętkami ze stali nierdzewnej SZ0103, 2 wkrętami ze stali nierdzewnej SZ0117, 4 podkładkami ze stali nierdzewnej SZ0102 SZ3002-ELO Dopłata za widełki do lameli pojedyncze SZ0041 anodowane E6/EV1 1 szt. SZ3012 Podwójne widełki do lameli SZ0046 z aluminium 1 Zestaw włącznie z 2 nakrętkami ze stali nierdzewnej SZ0103, 2 wkrętami ze stali nierdzewnej SZ0117, 4 podkładkami ze stali nierdzewnej SZ0102 SZ3012-ELO Dopłata za widełki do lameli podwójne SZ0046 anodowane E6EV1 1 szt. Stan listopad 2012 Strona 24

25 Ochrona przeciwsłoneczna Stabalux SOL Lamele SL5000 Lamela alu surowa 100 x 130 / 6000 mm 6 m SL5000-ELO Lamela alu E6EV1 100 x 130 / 6000 mm 6 m SL5001 Lamela alu surowa 100 x 95 / 6000 mm 6 m SL5001-ELO Lamela alu E6EV1 100 x 95 / 6000 mm 6 m SL5002 Lamela alu surowa 150 x 120 / 6000 mm 6 m SL5002-ELO Lamela alu E6EV1 150 x 120 / 6000 mm 6 m Profil nośny SZ0003 Profil nośny z aluminium 8000 mm 8 m SZ0003-ELO Profil nośny alu E6EV mm 8 m Mocowanie lameli SZ3020 Zestaw, aluminium surowe 1 Zestaw do mocowania lameli na profilu nośnym włącznie z 1 szt. uchwyt lameli SZ0002; 1 szt. wspornik kątowy SZ0007; 2 szt. wkręt SZ0106; guma 0,10 m SZ0009 do uchwytów lameli SZ3020-ELO Zestaw, aluminium E6EV1 1 Zestaw do mocowania lameli na profilu nośnym włącznie z 1 szt. uchwyt lameli SZ0002; 1 szt. wspornik kątowy SZ0007; 2 szt. wkręt SZ0106; guma 0,10 m SZ0009 do uchwytów lameli Stan listopad 2012 Strona 25
