1 Roger Access Control System EGTP-1 Dotykowy terminal rejestracji czasu pracy Oprogramowanie wbudowane: RCP Point 1.x Wersja sprzętowa: v1.1 Wersja dokumentu: Rev. F

2 Spis treści 1. Wstęp O tej instrukcji Przyjęta konwencja Opis i dane techniczne Instalacja Naścienna szyna mocująca Widok przedni rejestratora EGTP Widok tylny rejestratora EGTP Wskazówki instalacyjne Ustawienia Ustawienie połączenia sieciowego Konfiguracja RCP Point Oznaczenia handlowe Historia produktu... 6 Strona 2 z 6

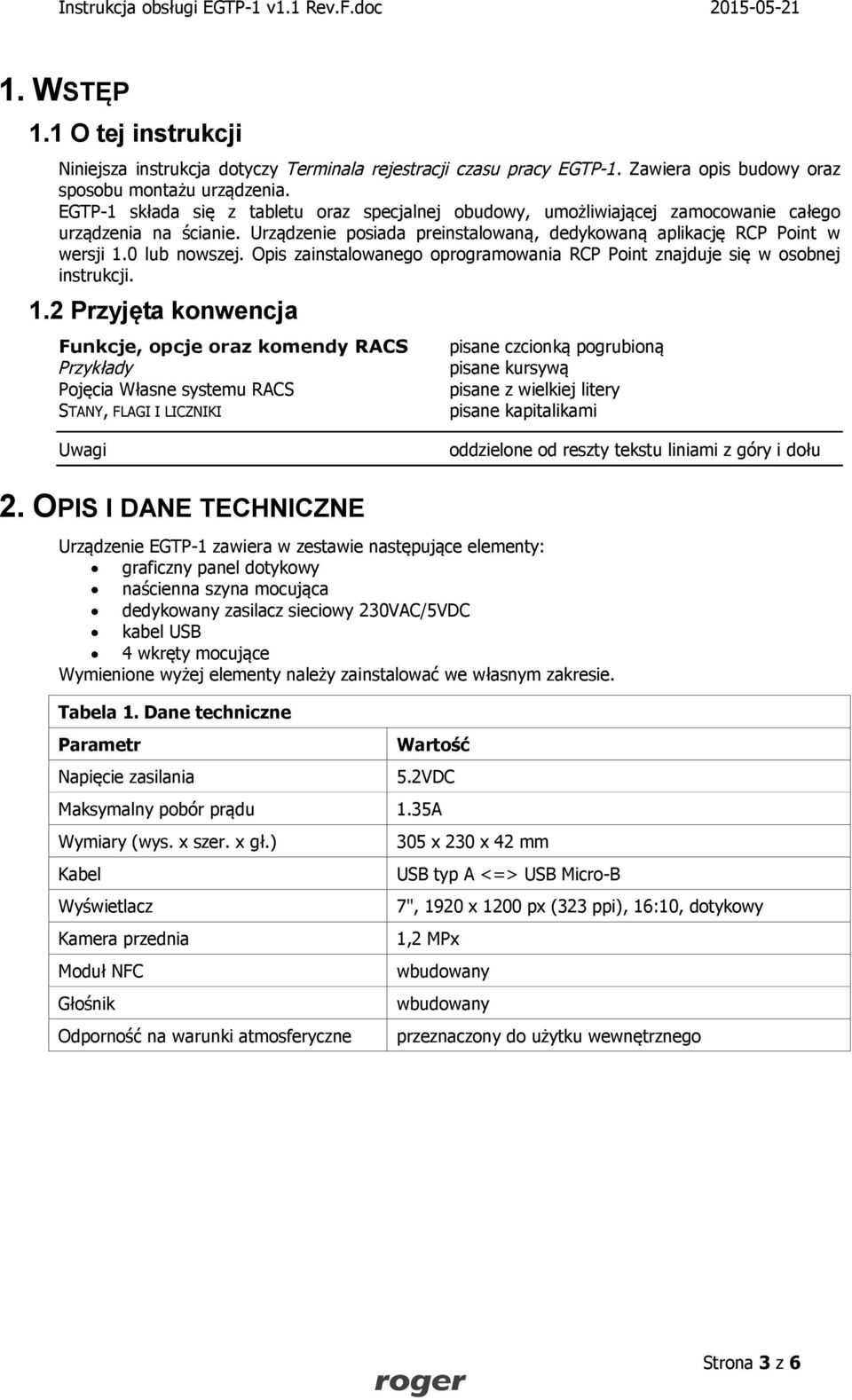

3 1. WSTĘP 1.1 O tej instrukcji Niniejsza instrukcja dotyczy Terminala rejestracji czasu pracy EGTP-1. Zawiera opis budowy oraz sposobu montażu urządzenia. EGTP-1 składa się z tabletu oraz specjalnej obudowy, umożliwiającej zamocowanie całego urządzenia na ścianie. Urządzenie posiada preinstalowaną, dedykowaną aplikację RCP Point w wersji 1.0 lub nowszej. Opis zainstalowanego oprogramowania RCP Point znajduje się w osobnej instrukcji. 1.2 Przyjęta konwencja Funkcje, opcje oraz komendy RACS Przykłady Pojęcia Własne systemu RACS STANY, FLAGI I LICZNIKI pisane czcionką pogrubioną pisane kursywą pisane z wielkiej litery pisane kapitalikami Uwagi oddzielone od reszty tekstu liniami z góry i dołu 2. OPIS I DANE TECHNICZNE Urządzenie EGTP-1 zawiera w zestawie następujące elementy: graficzny panel dotykowy naścienna szyna mocująca dedykowany zasilacz sieciowy 230VAC/5VDC kabel USB 4 wkręty mocujące Wymienione wyżej elementy należy zainstalować we własnym zakresie. Tabela 1. Dane techniczne Parametr Napięcie zasilania Wartość 5.2VDC Maksymalny pobór prądu 1.35A Wymiary (wys. x szer. x gł.) Kabel Wyświetlacz Kamera przednia Moduł NFC Głośnik Odporność na warunki atmosferyczne 305 x 230 x 42 mm USB typ A <=> USB Micro-B 7", 1920 x 1200 px (323 ppi), 16:10, dotykowy 1,2 MPx wbudowany wbudowany przeznaczony do użytku wewnętrznego Strona 3 z 6

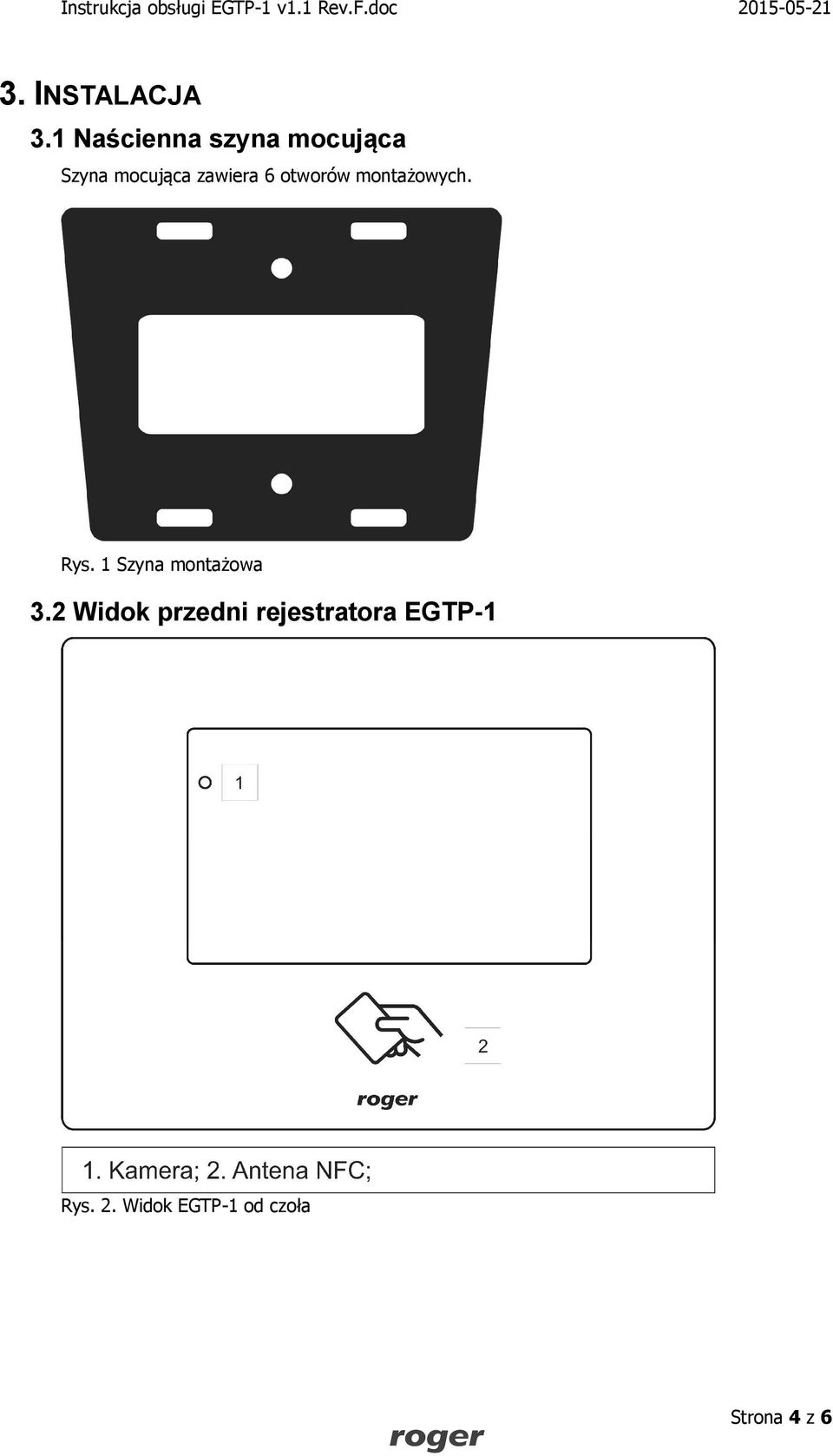

4 3. INSTALACJA 3.1 Naścienna szyna mocująca Szyna mocująca zawiera 6 otworów montażowych. Rys. 1 Szyna montażowa 3.2 Widok przedni rejestratora EGTP-1 Rys. 2. Widok EGTP-1 od czoła Strona 4 z 6

5 3.3 Widok tylny rejestratora EGTP-1 Rys. 3 Widok EGTP-1 od tyłu 3.4 Wskazówki instalacyjne Po przykręceniu naściennej szyny mocującej do ściany (cztery wkręty mocujące są dostarczane w komplecie), należy powiesić na niej urządzenie, zwracając uwagę na położenie kabla zasilającego. Ze względu na trudność w dostępie do włącznika, zaleca się naładowanie urządzenia i włączenie go przed zawieszeniem na ścianie. Z uwagi na charakter pracy urządzenia, zaleca się powieszenie urządzenia w sposób, który uniemożliwi osobom postronnym dostęp do kabla zasilającego oraz włącznika. 4. USTAWIENIA 4.1 Ustawienie połączenia sieciowego Po włączeniu urządzenia należy połączyć je z siecią bezprzewodową (Ustawienia -> Opcje -> Ustawienia systemowe -> Wi-Fi), w której znajduje się także komputer pełniący rolę serwera komunikacji (zob. Instrukcja RCP Point ). P Point: Konfiguracja RCP Point Szczegółowy opis konfiguracji znajduje się w dokumencie Aplikacja RCP Point. Strona 5 z 6

6 5. OZNACZENIA HANDLOWE Tabela 2. Oznaczenia handlowe Produkt EGTP-1 Opis Terminal rejestracji czasu pracy 6. HISTORIA PRODUKTU Tabela 3. Historia produktu Wersja produktu Data wprowadzenia Opis EGTP-1 v Pierwsza wersja komercyjna EGTP-1 v Zmiana wersji tabletu Symbol ten umieszczony na produkcie lub opakowaniu oznacza, że tego produktu nie należy wyrzucać razem z innymi odpadami gdyż może to spowodować negatywne skutki dla środowiska i zdrowia ludzi. Użytkownik jest odpowiedzialny za dostarczenie zużytego sprzętu do wyznaczonego punktu gromadzenia zużytych urządzeń elektrycznych i elektronicznych. Szczegółowe informacje na temat recyklingu można uzyskać u odpowiednich władz lokalnych, w przedsiębiorstwie zajmującym się usuwaniem odpadów lub w miejscu zakupu produktu. Gromadzenie osobno i recykling tego typu odpadów przyczynia się do ochrony zasobów naturalnych i jest bezpieczny dla zdrowia i środowiska naturalnego. Masa sprzętu podana jest w instrukcji. Kontakt: Roger sp.j Sztum Gościszewo 59 Tel.: Faks: Pomoc tech.: Pomoc tech. (GSM): biuro@roger.pl Web: Strona 6 z 6
