1 Instrukcja użytkownika Monitor LCD vp15 Monitor LCD vp17 Monitor LCD vp19 Monitor LCD FP1707 Monitor LCD WF1907 Monitor LCD w1707 Monitor LCD w1907 Monitor LCD w2007 Monitor LCD w2207 Monitor LCD w2216 Monitor LCD w2408

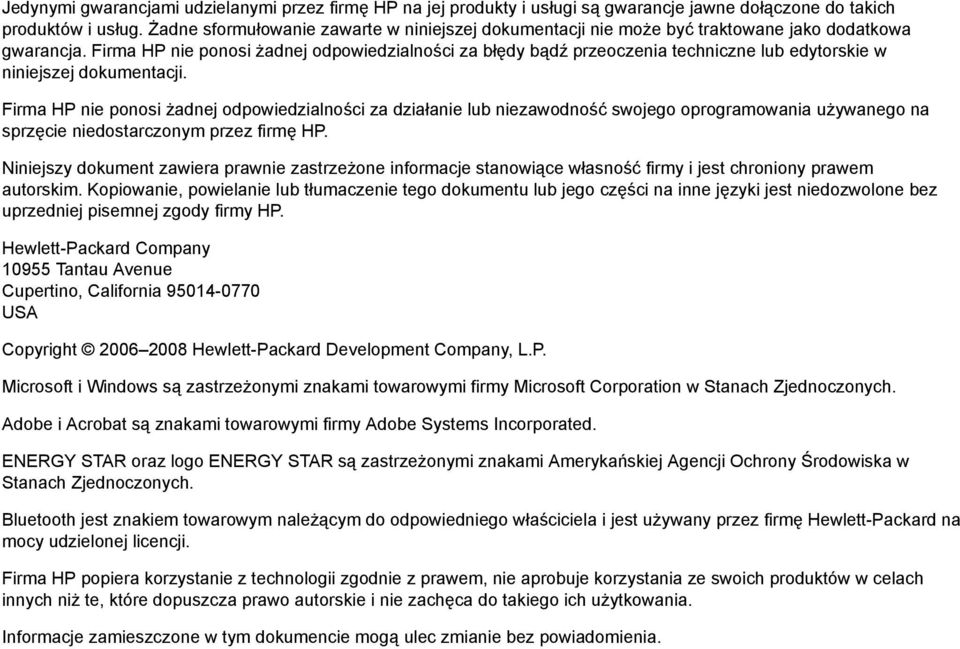

2 Jedynymi gwarancjami udzielanymi przez firmę HP na jej produkty i usługi są gwarancje jawne dołączone do takich produktów i usług. Żadne sformułowanie zawarte w niniejszej dokumentacji nie może być traktowane jako dodatkowa gwarancja. Firma HP nie ponosi żadnej odpowiedzialności za błędy bądź przeoczenia techniczne lub edytorskie w niniejszej dokumentacji. Firma HP nie ponosi żadnej odpowiedzialności za działanie lub niezawodność swojego oprogramowania używanego na sprzęcie niedostarczonym przez firmę HP. Niniejszy dokument zawiera prawnie zastrzeżone informacje stanowiące własność firmy i jest chroniony prawem autorskim. Kopiowanie, powielanie lub tłumaczenie tego dokumentu lub jego części na inne języki jest niedozwolone bez uprzedniej pisemnej zgody firmy HP. Hewlett-Packard Company Tantau Avenue Cupertino, California USA Copyright Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych. Adobe i Acrobat są znakami towarowymi firmy Adobe Systems Incorporated. ENERGY STAR oraz logo ENERGY STAR są zastrzeżonymi znakami Amerykańskiej Agencji Ochrony Środowiska w Stanach Zjednoczonych. Bluetooth jest znakiem towarowym należącym do odpowiedniego właściciela i jest używany przez firmę Hewlett-Packard na mocy udzielonej licencji. Firma HP popiera korzystanie z technologii zgodnie z prawem, nie aprobuje korzystania ze swoich produktów w celach innych niż te, które dopuszcza prawo autorskie i nie zachęca do takiego ich użytkowania. Informacje zamieszczone w tym dokumencie mogą ulec zmianie bez powiadomienia.

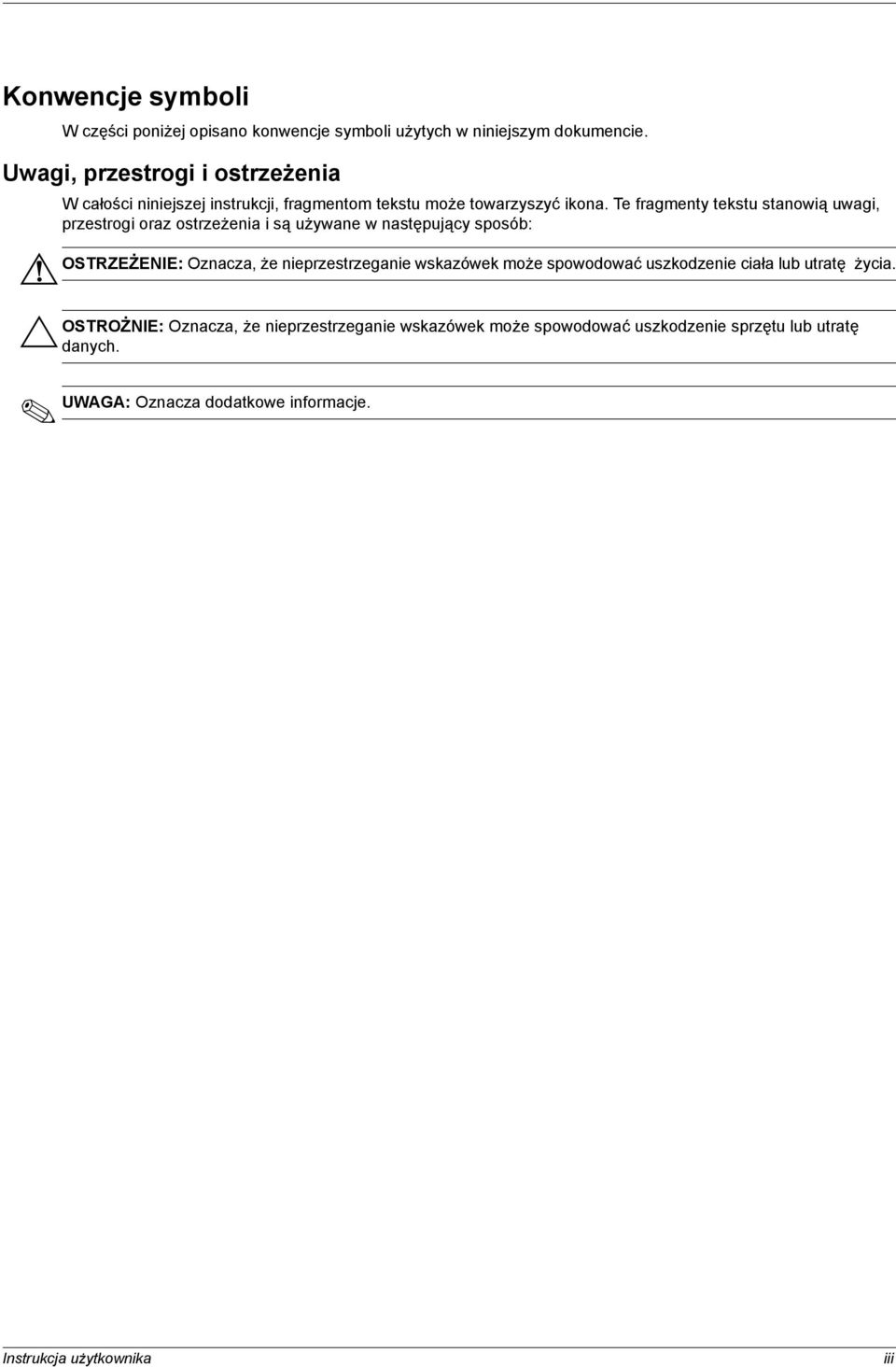

3 Konwencje symboli W części poniżej opisano konwencje symboli użytych w niniejszym dokumencie. Uwagi, przestrogi i ostrzeżenia W całości niniejszej instrukcji, fragmentom tekstu może towarzyszyć ikona. Te fragmenty tekstu stanowią uwagi, przestrogi oraz ostrzeżenia i są używane w następujący sposób: ÅOSTRZEŻENIE: Oznacza, że nieprzestrzeganie wskazówek może spowodować uszkodzenie ciała lub utratę życia. ÄOSTROŻNIE: Oznacza, że nieprzestrzeganie wskazówek może spowodować uszkodzenie sprzętu lub utratę danych. UWAGA: Oznacza dodatkowe informacje. Instrukcja użytkownika iii

4 iv Instrukcja użytkownika

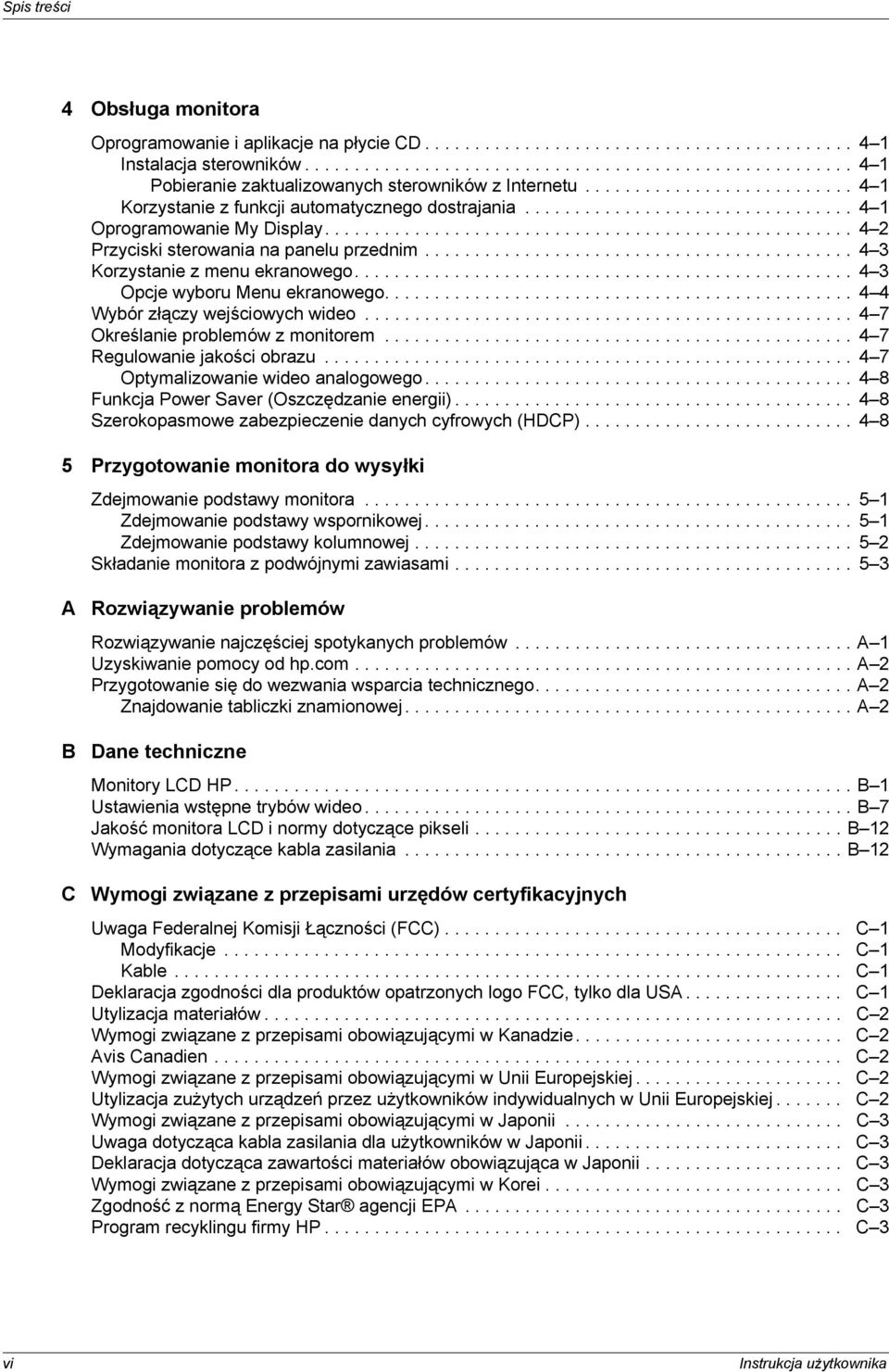

5 Spis treści Konwencje symboli iii Uwagi, przestrogi i ostrzeżenia iii 1 Funkcje produktu Monitory LCD HP Funkcje Wzory podstawy Instrukcje dotyczące bezpieczeństwa i konserwacji Ważne informacje dotyczące bezpieczeństwa Środki ostrożności Instrukcje dotyczące konserwacji Czyszczenie monitora Konfigurowanie monitora Rozpakowywanie monitora Montaż monitora Montaż na biurku Rozkładanie monitora z podwójnymi zawiasami Składanie podstawy wspornikowej Składanie podstawy kolumnowej Montaż monitora na ścianie (Uchwyt mocujący nie jest dołączony) Przygotowywanie monitora z podwójnymi zawiasami do montażu na ścianie Przygotowywanie monitora z podstawą wspornikową do montażu na ścianie Przygotowywanie monitora z podstawą kolumnową do montażu na ścianie Ponowny montaż stołowego cokołu i podstawy do monitora Podłączanie kabla VGA (analogowego) lub DVI-D (cyfrowego) Aby podłączyć kabel VGA Aby podłączyć kabel DVI-D Podłączanie kabla HDMI Kable audio i wideo oraz przejściówki Podłączanie kabla audio Podłączanie kabla USB Podłączanie urządzeń USB do monitora Podłączanie kabla zasilania Rozmieszczenie kabli Regulacja nachylenia Regulacja obrotu (Tylko wybrane modele) Regulacja wysokości (Tylko wybrane modele) Obracanie monitora (Tylko wybrane modele.) Czujnik światła z otoczenia (tylko wybrane modele) Miejsce na klawiaturę Instrukcja użytkownika v

6 Spis treści 4 Obsługa monitora Oprogramowanie i aplikacje na płycie CD Instalacja sterowników Pobieranie zaktualizowanych sterowników z Internetu Korzystanie z funkcji automatycznego dostrajania Oprogramowanie My Display Przyciski sterowania na panelu przednim Korzystanie z menu ekranowego Opcje wyboru Menu ekranowego Wybór złączy wejściowych wideo Określanie problemów z monitorem Regulowanie jakości obrazu Optymalizowanie wideo analogowego Funkcja Power Saver (Oszczędzanie energii) Szerokopasmowe zabezpieczenie danych cyfrowych (HDCP) Przygotowanie monitora do wysyłki Zdejmowanie podstawy monitora Zdejmowanie podstawy wspornikowej Zdejmowanie podstawy kolumnowej Składanie monitora z podwójnymi zawiasami A B C Rozwiązywanie problemów Rozwiązywanie najczęściej spotykanych problemów A 1 Uzyskiwanie pomocy od hp.com A 2 Przygotowanie się do wezwania wsparcia technicznego A 2 Znajdowanie tabliczki znamionowej A 2 Dane techniczne Monitory LCD HP B 1 Ustawienia wstępne trybów wideo B 7 Jakość monitora LCD i normy dotyczące pikseli B 12 Wymagania dotyczące kabla zasilania B 12 Wymogi związane z przepisami urzędów certyfikacyjnych Uwaga Federalnej Komisji Łączności (FCC) C 1 Modyfikacje C 1 Kable C 1 Deklaracja zgodności dla produktów opatrzonych logo FCC, tylko dla USA C 1 Utylizacja materiałów C 2 Wymogi związane z przepisami obowiązującymi w Kanadzie C 2 Avis Canadien C 2 Wymogi związane z przepisami obowiązującymi w Unii Europejskiej C 2 Utylizacja zużytych urządzeń przez użytkowników indywidualnych w Unii Europejskiej C 2 Wymogi związane z przepisami obowiązującymi w Japonii C 3 Uwaga dotycząca kabla zasilania dla użytkowników w Japonii C 3 Deklaracja dotycząca zawartości materiałów obowiązująca w Japonii C 3 Wymogi związane z przepisami obowiązującymi w Korei C 3 Zgodność z normą Energy Star agencji EPA C 3 Program recyklingu firmy HP C 3 vi Instrukcja użytkownika

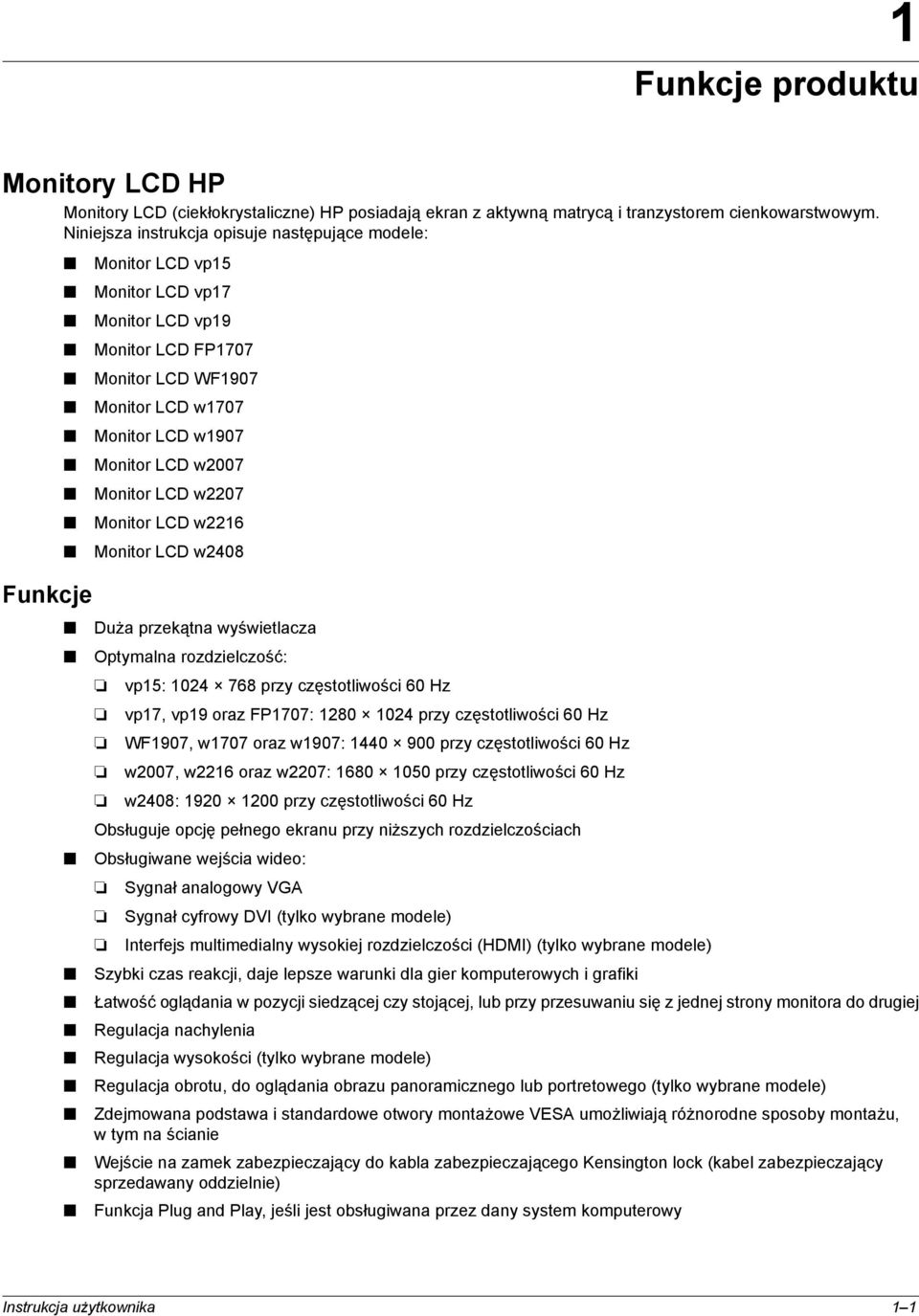

7 1 Funkcje produktu Monitory LCD HP Monitory LCD (ciekłokrystaliczne) HP posiadają ekran z aktywną matrycą i tranzystorem cienkowarstwowym. Niniejsza instrukcja opisuje następujące modele: Funkcje Monitor LCD vp15 Monitor LCD vp17 Monitor LCD vp19 Monitor LCD FP1707 Monitor LCD WF1907 Monitor LCD w1707 Monitor LCD w1907 Monitor LCD w2007 Monitor LCD w2207 Monitor LCD w2216 Monitor LCD w2408 Duża przekątna wyświetlacza Optymalna rozdzielczość: vp15: przy częstotliwości 60 Hz vp17, vp19 oraz FP1707: przy częstotliwości 60 Hz WF1907, w1707 oraz w1907: przy częstotliwości 60 Hz w2007, w2216 oraz w2207: przy częstotliwości 60 Hz w2408: przy częstotliwości 60 Hz Obsługuje opcję pełnego ekranu przy niższych rozdzielczościach Obsługiwane wejścia wideo: Sygnał analogowy VGA Sygnał cyfrowy DVI (tylko wybrane modele) Interfejs multimedialny wysokiej rozdzielczości (HDMI) (tylko wybrane modele) Szybki czas reakcji, daje lepsze warunki dla gier komputerowych i grafiki Łatwość oglądania w pozycji siedzącej czy stojącej, lub przy przesuwaniu się z jednej strony monitora do drugiej Regulacja nachylenia Regulacja wysokości (tylko wybrane modele) Regulacja obrotu, do oglądania obrazu panoramicznego lub portretowego (tylko wybrane modele) Zdejmowana podstawa i standardowe otwory montażowe VESA umożliwiają różnorodne sposoby montażu, w tym na ścianie Wejście na zamek zabezpieczający do kabla zabezpieczającego Kensington lock (kabel zabezpieczający sprzedawany oddzielnie) Funkcja Plug and Play, jeśli jest obsługiwana przez dany system komputerowy Instrukcja użytkownika 1 1

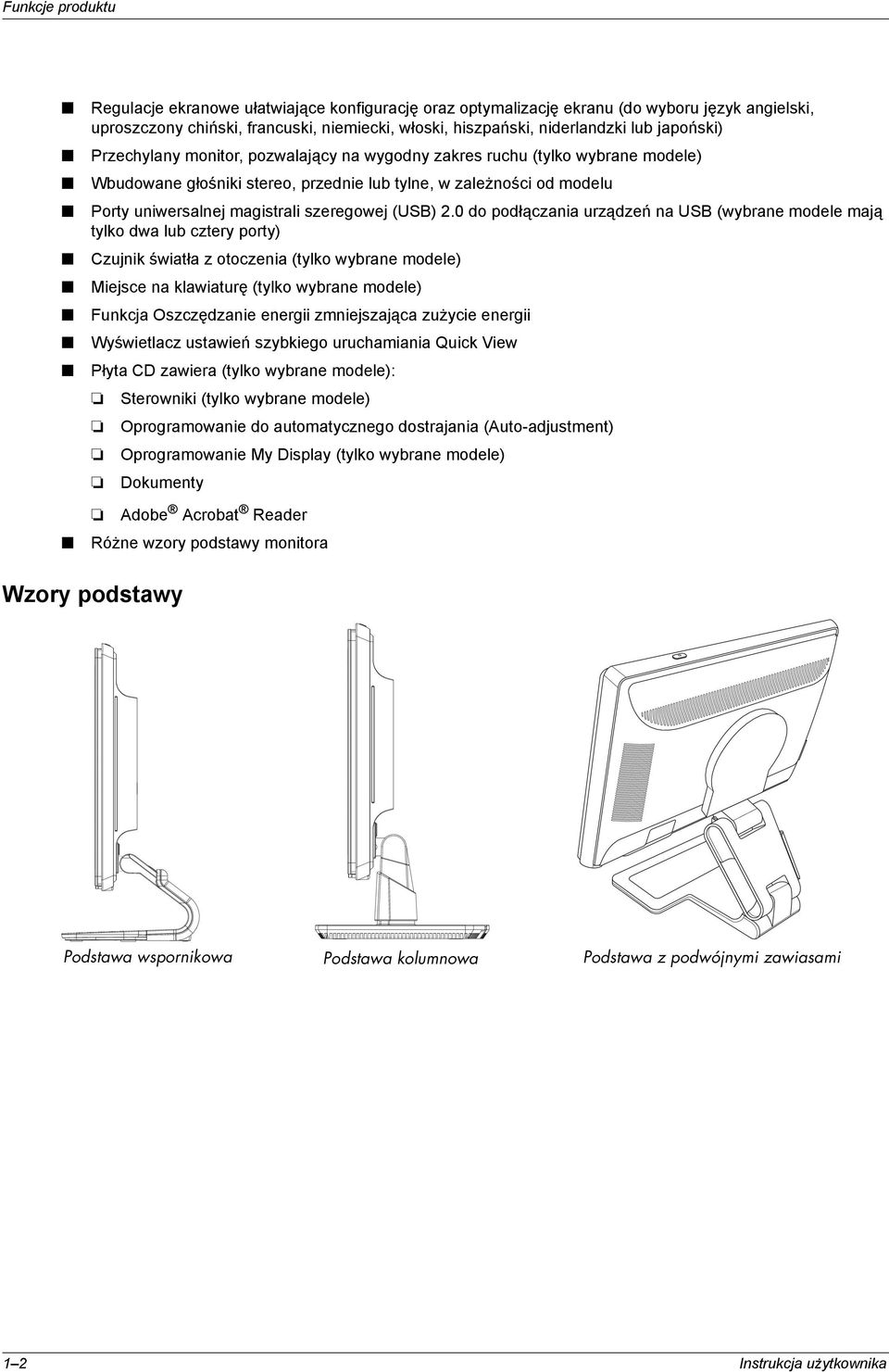

8 Funkcje produktu Regulacje ekranowe ułatwiające konfigurację oraz optymalizację ekranu (do wyboru język angielski, uproszczony chiński, francuski, niemiecki, włoski, hiszpański, niderlandzki lub japoński) Przechylany monitor, pozwalający na wygodny zakres ruchu (tylko wybrane modele) Wbudowane głośniki stereo, przednie lub tylne, w zależności od modelu Porty uniwersalnej magistrali szeregowej (USB) 2.0 do podłączania urządzeń na USB (wybrane modele mają tylko dwa lub cztery porty) Czujnik światła z otoczenia (tylko wybrane modele) Miejsce na klawiaturę (tylko wybrane modele) Funkcja Oszczędzanie energii zmniejszająca zużycie energii Wyświetlacz ustawień szybkiego uruchamiania Quick View Płyta CD zawiera (tylko wybrane modele): Sterowniki (tylko wybrane modele) Oprogramowanie do automatycznego dostrajania (Auto-adjustment) Oprogramowanie My Display (tylko wybrane modele) Dokumenty Adobe Acrobat Reader Różne wzory podstawy monitora Wzory podstawy Podstawa wspornikowa Podstawa kolumnowa Podstawa z podwójnymi zawiasami 1 2 Instrukcja użytkownika

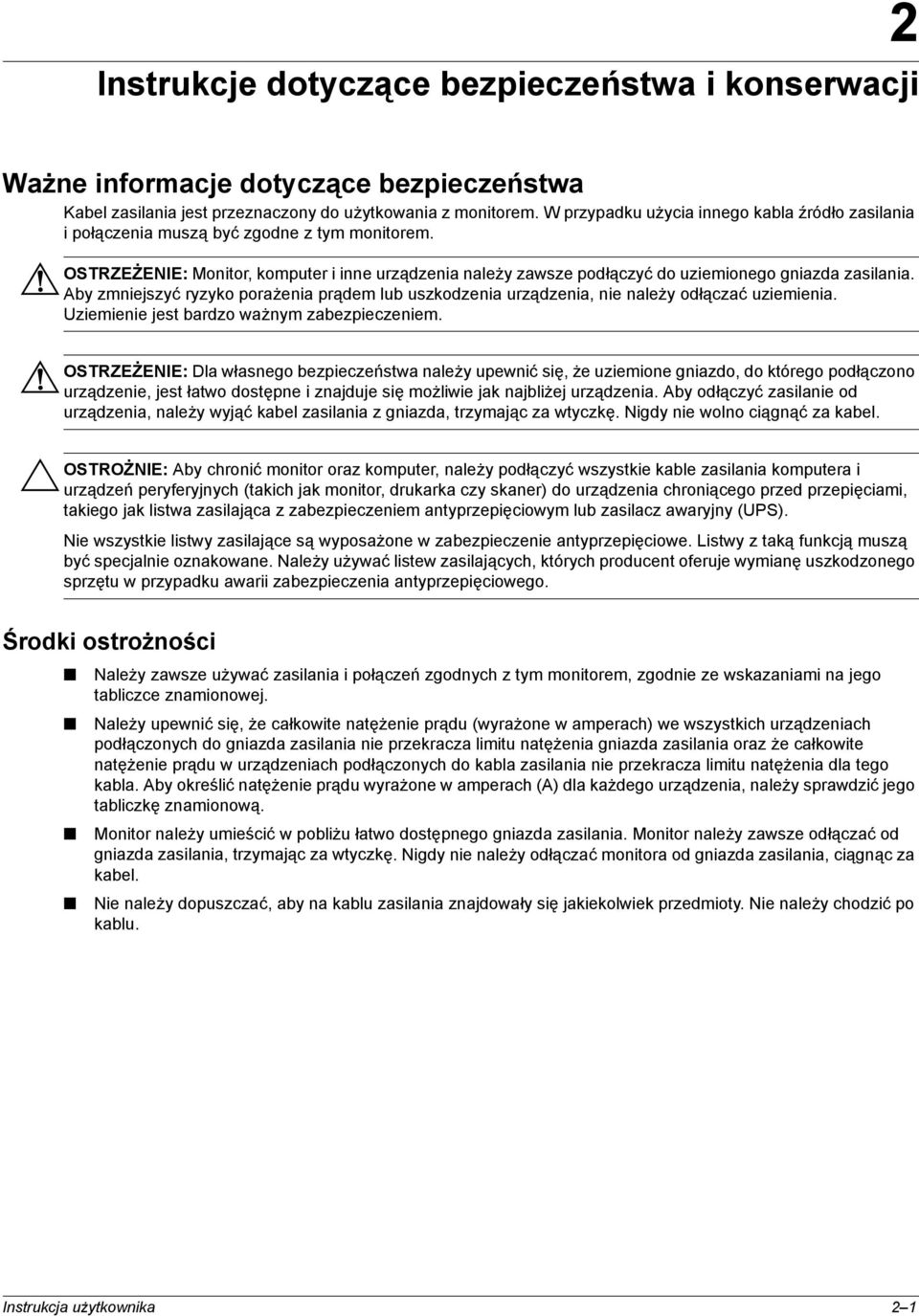

9 Instrukcje dotyczące bezpieczeństwa i konserwacji 2 Ważne informacje dotyczące bezpieczeństwa Kabel zasilania jest przeznaczony do użytkowania z monitorem. W przypadku użycia innego kabla źródło zasilania i połączenia muszą być zgodne z tym monitorem. ÅOSTRZEŻENIE: Monitor, komputer i inne urządzenia należy zawsze podłączyć do uziemionego gniazda zasilania. Aby zmniejszyć ryzyko porażenia prądem lub uszkodzenia urządzenia, nie należy odłączać uziemienia. Uziemienie jest bardzo ważnym zabezpieczeniem. ÅOSTRZEŻENIE: Dla własnego bezpieczeństwa należy upewnić się, że uziemione gniazdo, do którego podłączono urządzenie, jest łatwo dostępne i znajduje się możliwie jak najbliżej urządzenia. Aby odłączyć zasilanie od urządzenia, należy wyjąć kabel zasilania z gniazda, trzymając za wtyczkę. Nigdy nie wolno ciągnąć za kabel. ÄOSTROŻNIE: Aby chronić monitor oraz komputer, należy podłączyć wszystkie kable zasilania komputera i urządzeń peryferyjnych (takich jak monitor, drukarka czy skaner) do urządzenia chroniącego przed przepięciami, takiego jak listwa zasilająca z zabezpieczeniem antyprzepięciowym lub zasilacz awaryjny (UPS). Nie wszystkie listwy zasilające są wyposażone w zabezpieczenie antyprzepięciowe. Listwy z taką funkcją muszą być specjalnie oznakowane. Należy używać listew zasilających, których producent oferuje wymianę uszkodzonego sprzętu w przypadku awarii zabezpieczenia antyprzepięciowego. Środki ostrożności Należy zawsze używać zasilania i połączeń zgodnych z tym monitorem, zgodnie ze wskazaniami na jego tabliczce znamionowej. Należy upewnić się, że całkowite natężenie prądu (wyrażone w amperach) we wszystkich urządzeniach podłączonych do gniazda zasilania nie przekracza limitu natężenia gniazda zasilania oraz że całkowite natężenie prądu w urządzeniach podłączonych do kabla zasilania nie przekracza limitu natężenia dla tego kabla. Aby określić natężenie prądu wyrażone w amperach (A) dla każdego urządzenia, należy sprawdzić jego tabliczkę znamionową. Monitor należy umieścić w pobliżu łatwo dostępnego gniazda zasilania. Monitor należy zawsze odłączać od gniazda zasilania, trzymając za wtyczkę. Nigdy nie należy odłączać monitora od gniazda zasilania, ciągnąc za kabel. Nie należy dopuszczać, aby na kablu zasilania znajdowały się jakiekolwiek przedmioty. Nie należy chodzić po kablu. Instrukcja użytkownika 2 1

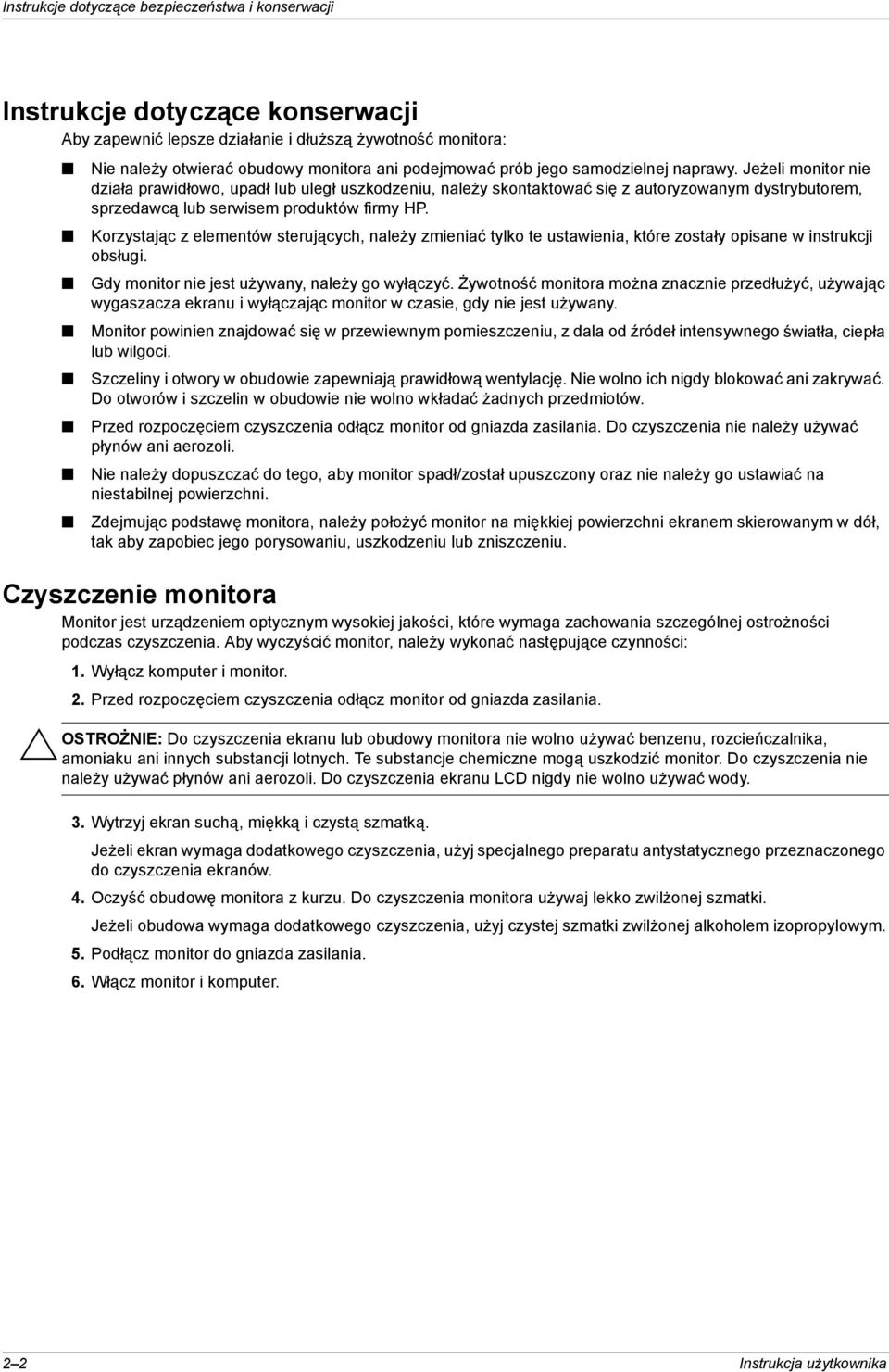

10 Instrukcje dotyczące bezpieczeństwa i konserwacji Instrukcje dotyczące konserwacji Aby zapewnić lepsze działanie i dłuższą żywotność monitora: Nie należy otwierać obudowy monitora ani podejmować prób jego samodzielnej naprawy. Jeżeli monitor nie działa prawidłowo, upadł lub uległ uszkodzeniu, należy skontaktować się z autoryzowanym dystrybutorem, sprzedawcą lub serwisem produktów firmy HP. Korzystając z elementów sterujących, należy zmieniać tylko te ustawienia, które zostały opisane w instrukcji obsługi. Gdy monitor nie jest używany, należy go wyłączyć. Żywotność monitora można znacznie przedłużyć, używając wygaszacza ekranu i wyłączając monitor w czasie, gdy nie jest używany. Monitor powinien znajdować się w przewiewnym pomieszczeniu, z dala od źródeł intensywnego światła, ciepła lub wilgoci. Szczeliny i otwory w obudowie zapewniają prawidłową wentylację. Nie wolno ich nigdy blokować ani zakrywać. Do otworów i szczelin w obudowie nie wolno wkładać żadnych przedmiotów. Przed rozpoczęciem czyszczenia odłącz monitor od gniazda zasilania. Do czyszczenia nie należy używać płynów ani aerozoli. Nie należy dopuszczać do tego, aby monitor spadł/został upuszczony oraz nie należy go ustawiać na niestabilnej powierzchni. Zdejmując podstawę monitora, należy położyć monitor na miękkiej powierzchni ekranem skierowanym w dół, tak aby zapobiec jego porysowaniu, uszkodzeniu lub zniszczeniu. Czyszczenie monitora Monitor jest urządzeniem optycznym wysokiej jakości, które wymaga zachowania szczególnej ostrożności podczas czyszczenia. Aby wyczyścić monitor, należy wykonać następujące czynności: 1. Wyłącz komputer i monitor. 2. Przed rozpoczęciem czyszczenia odłącz monitor od gniazda zasilania. ÄOSTROŻNIE: Do czyszczenia ekranu lub obudowy monitora nie wolno używać benzenu, rozcieńczalnika, amoniaku ani innych substancji lotnych. Te substancje chemiczne mogą uszkodzić monitor. Do czyszczenia nie należy używać płynów ani aerozoli. Do czyszczenia ekranu LCD nigdy nie wolno używać wody. 3. Wytrzyj ekran suchą, miękką i czystą szmatką. Jeżeli ekran wymaga dodatkowego czyszczenia, użyj specjalnego preparatu antystatycznego przeznaczonego do czyszczenia ekranów. 4. Oczyść obudowę monitora z kurzu. Do czyszczenia monitora używaj lekko zwilżonej szmatki. Jeżeli obudowa wymaga dodatkowego czyszczenia, użyj czystej szmatki zwilżonej alkoholem izopropylowym. 5. Podłącz monitor do gniazda zasilania. 6. Włącz monitor i komputer. 2 2 Instrukcja użytkownika

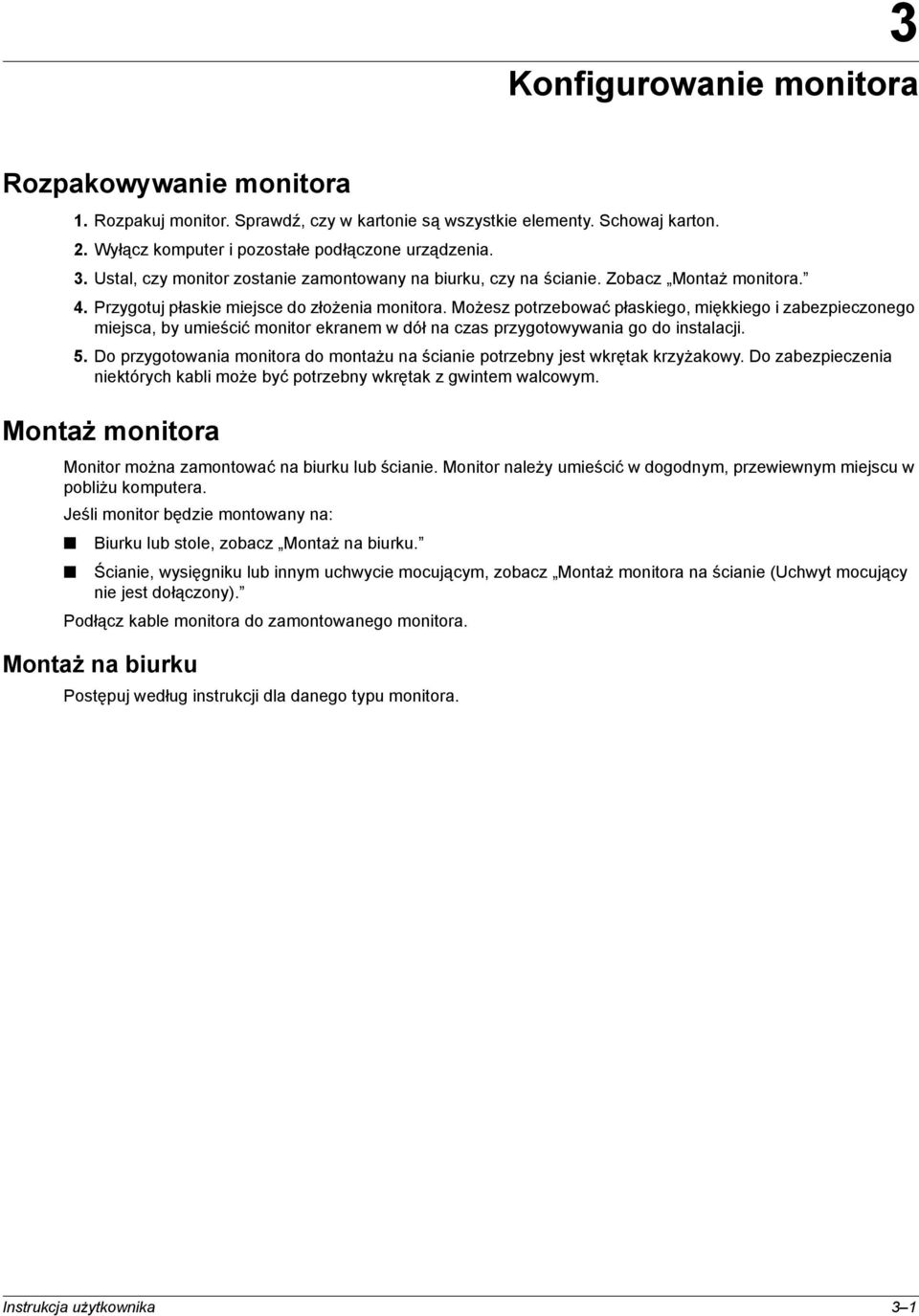

11 3 Konfigurowanie monitora Rozpakowywanie monitora 1. Rozpakuj monitor. Sprawdź, czy w kartonie są wszystkie elementy. Schowaj karton. 2. Wyłącz komputer i pozostałe podłączone urządzenia. 3. Ustal, czy monitor zostanie zamontowany na biurku, czy na ścianie. Zobacz Montaż monitora. 4. Przygotuj płaskie miejsce do złożenia monitora. Możesz potrzebować płaskiego, miękkiego i zabezpieczonego miejsca, by umieścić monitor ekranem w dół na czas przygotowywania go do instalacji. 5. Do przygotowania monitora do montażu na ścianie potrzebny jest wkrętak krzyżakowy. Do zabezpieczenia niektórych kabli może być potrzebny wkrętak z gwintem walcowym. Montaż monitora Monitor można zamontować na biurku lub ścianie. Monitor należy umieścić w dogodnym, przewiewnym miejscu w pobliżu komputera. Jeśli monitor będzie montowany na: Biurku lub stole, zobacz Montaż na biurku. Ścianie, wysięgniku lub innym uchwycie mocującym, zobacz Montaż monitora na ścianie (Uchwyt mocujący nie jest dołączony). Podłącz kable monitora do zamontowanego monitora. Montaż na biurku Postępuj według instrukcji dla danego typu monitora. Instrukcja użytkownika 3 1

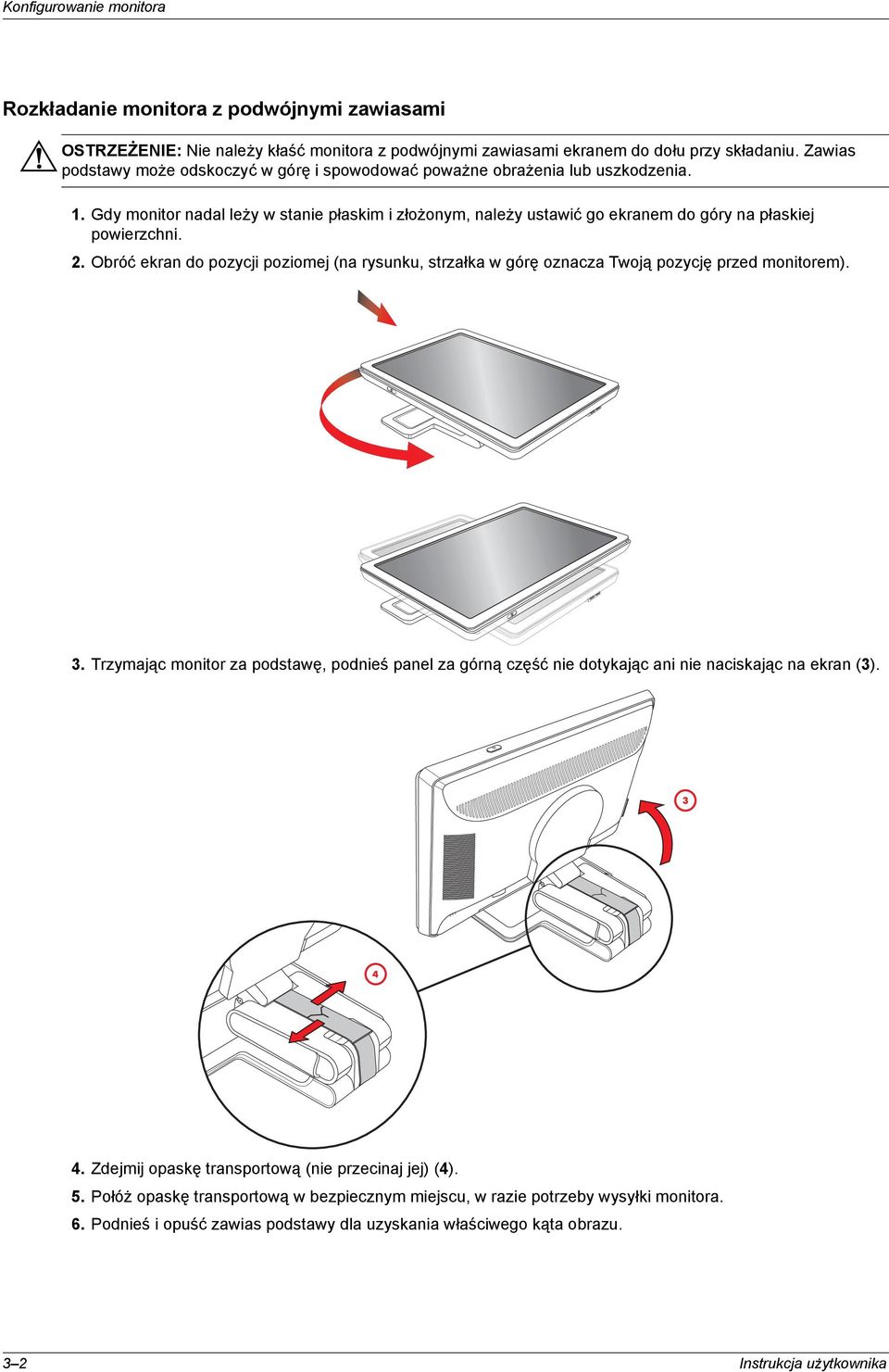

12 Konfigurowanie monitora Rozkładanie monitora z podwójnymi zawiasami ÅOSTRZEŻENIE: Nie należy kłaść monitora z podwójnymi zawiasami ekranem do dołu przy składaniu. Zawias podstawy może odskoczyć w górę i spowodować poważne obrażenia lub uszkodzenia. 1. Gdy monitor nadal leży w stanie płaskim i złożonym, należy ustawić go ekranem do góry na płaskiej powierzchni. 2. Obróć ekran do pozycji poziomej (na rysunku, strzałka w górę oznacza Twoją pozycję przed monitorem). 3. Trzymając monitor za podstawę, podnieś panel za górną część nie dotykając ani nie naciskając na ekran (3). 4. Zdejmij opaskę transportową (nie przecinaj jej) (4). 5. Połóż opaskę transportową w bezpiecznym miejscu, w razie potrzeby wysyłki monitora. 6. Podnieś i opuść zawias podstawy dla uzyskania właściwego kąta obrazu. 3 2 Instrukcja użytkownika

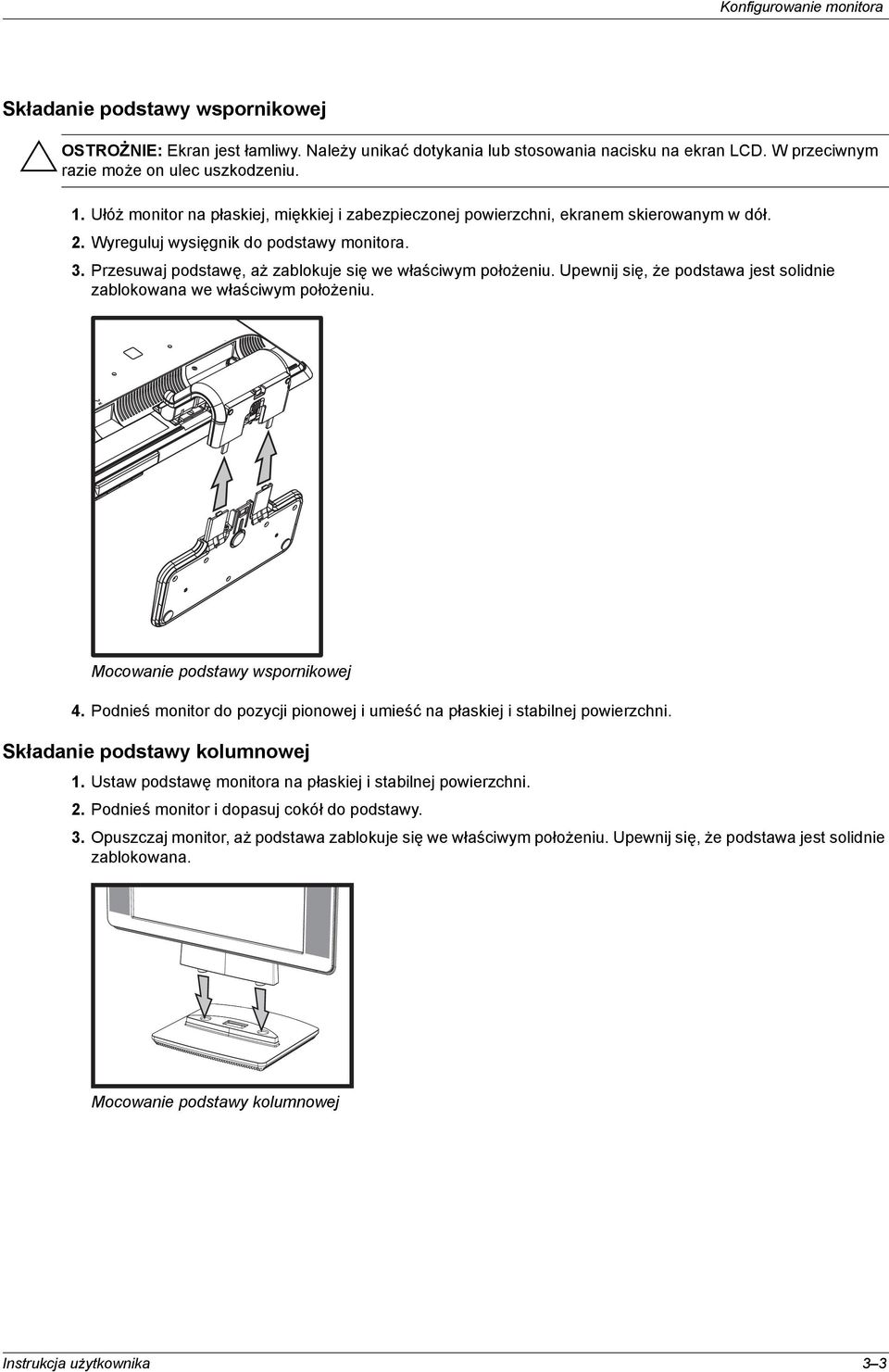

13 Konfigurowanie monitora Składanie podstawy wspornikowej ÄOSTROŻNIE: Ekran jest łamliwy. Należy unikać dotykania lub stosowania nacisku na ekran LCD. W przeciwnym razie może on ulec uszkodzeniu. 1. Ułóż monitor na płaskiej, miękkiej i zabezpieczonej powierzchni, ekranem skierowanym w dół. 2. Wyreguluj wysięgnik do podstawy monitora. 3. Przesuwaj podstawę, aż zablokuje się we właściwym położeniu. Upewnij się, że podstawa jest solidnie zablokowana we właściwym położeniu. Mocowanie podstawy wspornikowej 4. Podnieś monitor do pozycji pionowej i umieść na płaskiej i stabilnej powierzchni. Składanie podstawy kolumnowej 1. Ustaw podstawę monitora na płaskiej i stabilnej powierzchni. 2. Podnieś monitor i dopasuj cokół do podstawy. 3. Opuszczaj monitor, aż podstawa zablokuje się we właściwym położeniu. Upewnij się, że podstawa jest solidnie zablokowana. Mocowanie podstawy kolumnowej Instrukcja użytkownika 3 3

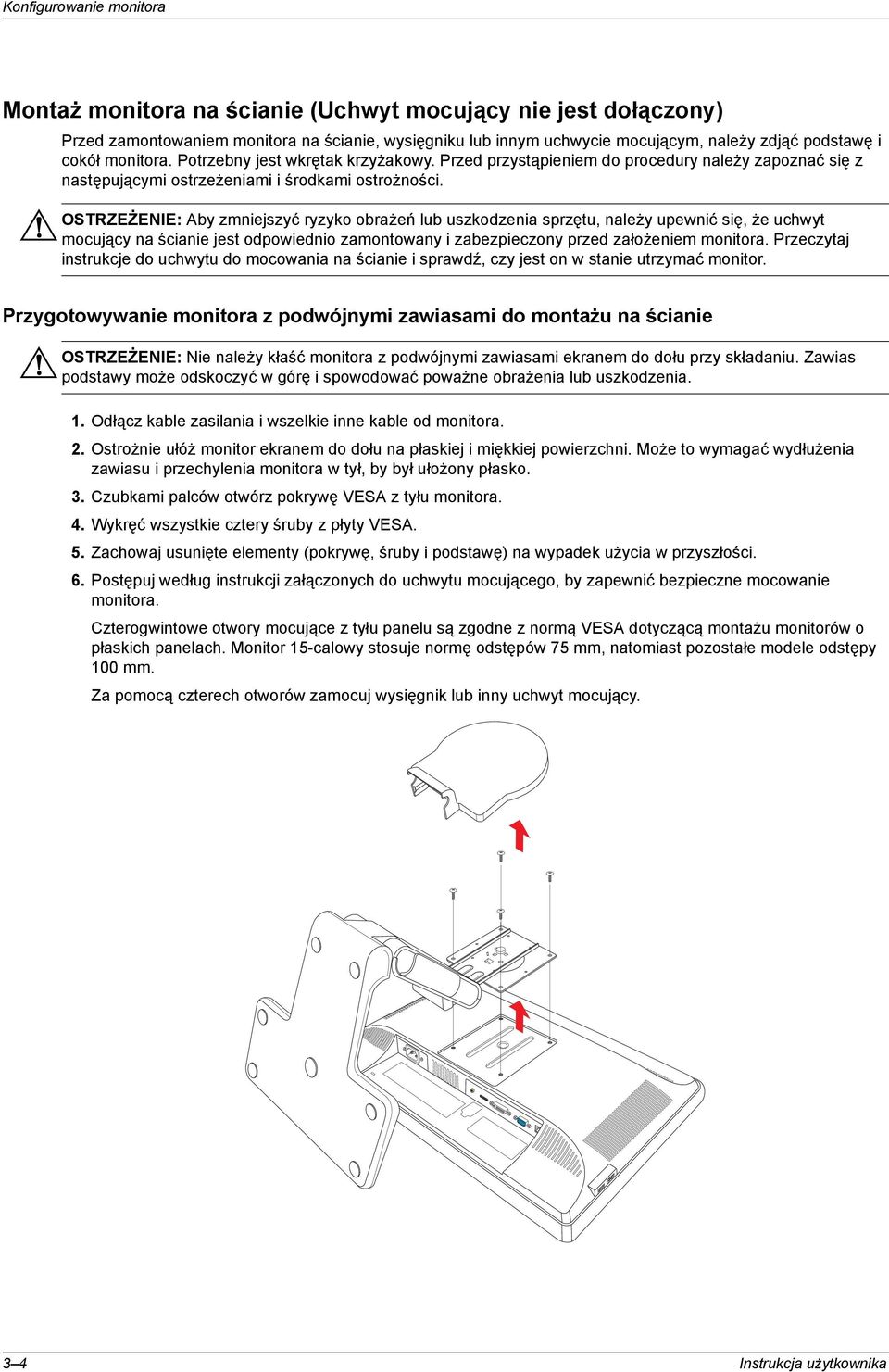

14 Konfigurowanie monitora Montaż monitora na ścianie (Uchwyt mocujący nie jest dołączony) Przed zamontowaniem monitora na ścianie, wysięgniku lub innym uchwycie mocującym, należy zdjąć podstawę i cokół monitora. Potrzebny jest wkrętak krzyżakowy. Przed przystąpieniem do procedury należy zapoznać się z następującymi ostrzeżeniami i środkami ostrożności. ÅOSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń lub uszkodzenia sprzętu, należy upewnić się, że uchwyt mocujący na ścianie jest odpowiednio zamontowany i zabezpieczony przed założeniem monitora. Przeczytaj instrukcje do uchwytu do mocowania na ścianie i sprawdź, czy jest on w stanie utrzymać monitor. Przygotowywanie monitora z podwójnymi zawiasami do montażu na ścianie ÅOSTRZEŻENIE: Nie należy kłaść monitora z podwójnymi zawiasami ekranem do dołu przy składaniu. Zawias podstawy może odskoczyć w górę i spowodować poważne obrażenia lub uszkodzenia. 1. Odłącz kable zasilania i wszelkie inne kable od monitora. 2. Ostrożnie ułóż monitor ekranem do dołu na płaskiej i miękkiej powierzchni. Może to wymagać wydłużenia zawiasu i przechylenia monitora w tył, by był ułożony płasko. 3. Czubkami palców otwórz pokrywę VESA z tyłu monitora. 4. Wykręć wszystkie cztery śruby z płyty VESA. 5. Zachowaj usunięte elementy (pokrywę, śruby i podstawę) na wypadek użycia w przyszłości. 6. Postępuj według instrukcji załączonych do uchwytu mocującego, by zapewnić bezpieczne mocowanie monitora. Czterogwintowe otwory mocujące z tyłu panelu są zgodne z normą VESA dotyczącą montażu monitorów o płaskich panelach. Monitor 15-calowy stosuje normę odstępów 75 mm, natomiast pozostałe modele odstępy 100 mm. Za pomocą czterech otworów zamocuj wysięgnik lub inny uchwyt mocujący. 3 4 Instrukcja użytkownika

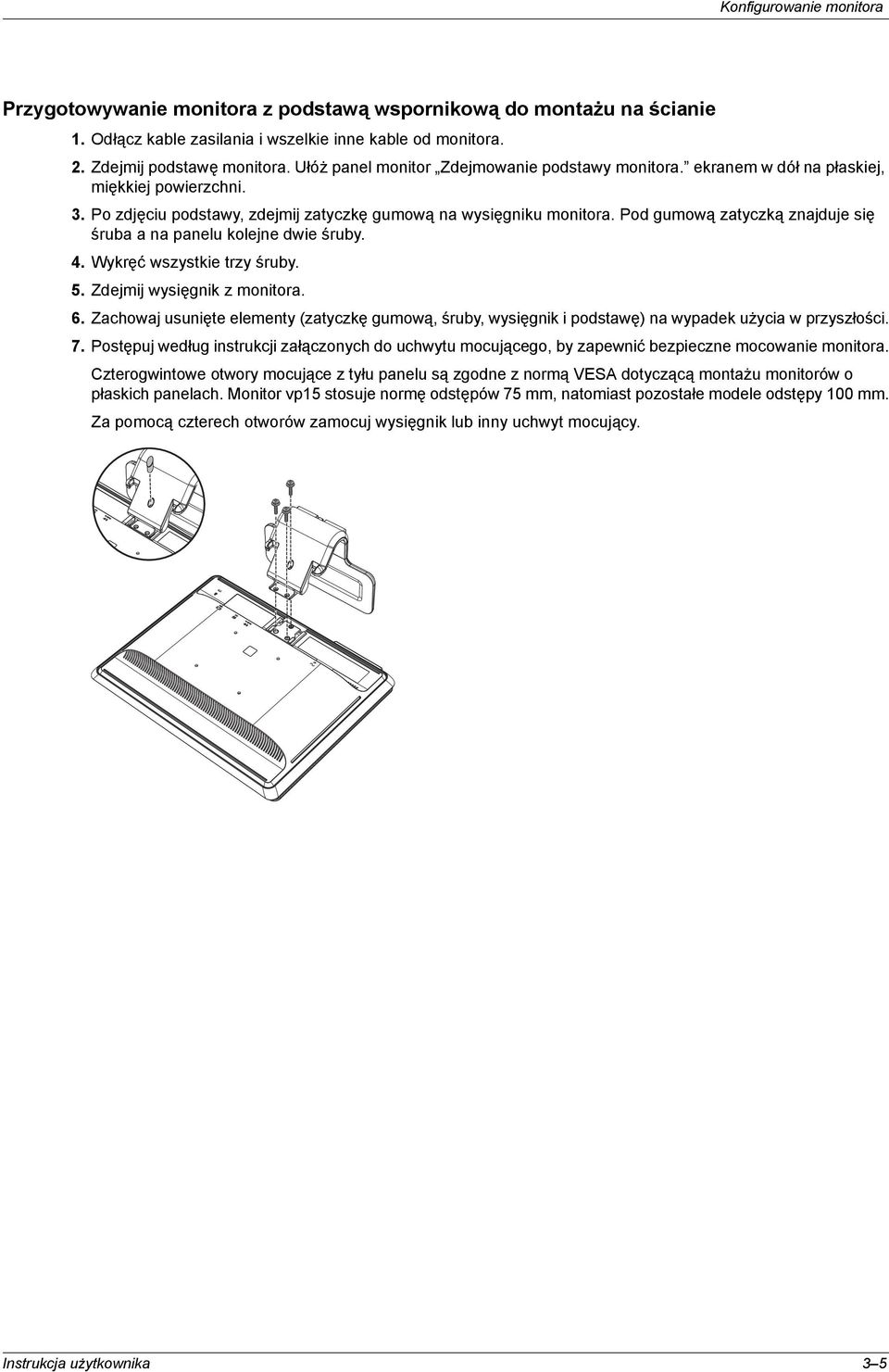

15 Konfigurowanie monitora Przygotowywanie monitora z podstawą wspornikową do montażu na ścianie 1. Odłącz kable zasilania i wszelkie inne kable od monitora. 2. Zdejmij podstawę monitora. Ułóż panel monitor Zdejmowanie podstawy monitora. ekranem w dół na płaskiej, miękkiej powierzchni. 3. Po zdjęciu podstawy, zdejmij zatyczkę gumową na wysięgniku monitora. Pod gumową zatyczką znajduje się śruba a na panelu kolejne dwie śruby. 4. Wykręć wszystkie trzy śruby. 5. Zdejmij wysięgnik z monitora. 6. Zachowaj usunięte elementy (zatyczkę gumową, śruby, wysięgnik i podstawę) na wypadek użycia w przyszłości. 7. Postępuj według instrukcji załączonych do uchwytu mocującego, by zapewnić bezpieczne mocowanie monitora. Czterogwintowe otwory mocujące z tyłu panelu są zgodne z normą VESA dotyczącą montażu monitorów o płaskich panelach. Monitor vp15 stosuje normę odstępów 75 mm, natomiast pozostałe modele odstępy 100 mm. Za pomocą czterech otworów zamocuj wysięgnik lub inny uchwyt mocujący. Instrukcja użytkownika 3 5

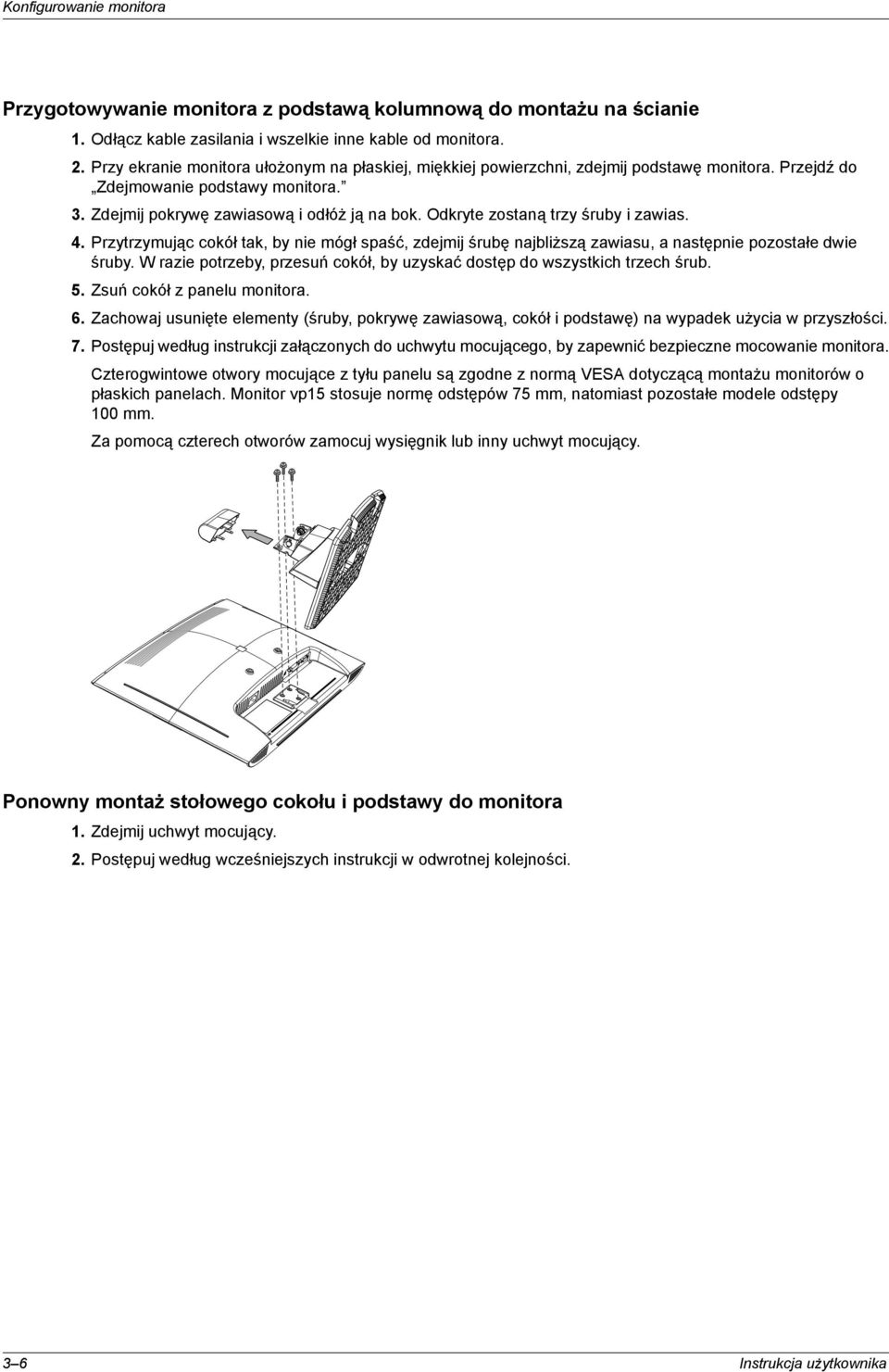

16 Konfigurowanie monitora Przygotowywanie monitora z podstawą kolumnową do montażu na ścianie 1. Odłącz kable zasilania i wszelkie inne kable od monitora. 2. Przy ekranie monitora ułożonym na płaskiej, miękkiej powierzchni, zdejmij podstawę monitora. Przejdź do Zdejmowanie podstawy monitora. 3. Zdejmij pokrywę zawiasową i odłóż ją na bok. Odkryte zostaną trzy śruby i zawias. 4. Przytrzymując cokół tak, by nie mógł spaść, zdejmij śrubę najbliższą zawiasu, a następnie pozostałe dwie śruby. W razie potrzeby, przesuń cokół, by uzyskać dostęp do wszystkich trzech śrub. 5. Zsuń cokół z panelu monitora. 6. Zachowaj usunięte elementy (śruby, pokrywę zawiasową, cokół i podstawę) na wypadek użycia w przyszłości. 7. Postępuj według instrukcji załączonych do uchwytu mocującego, by zapewnić bezpieczne mocowanie monitora. Czterogwintowe otwory mocujące z tyłu panelu są zgodne z normą VESA dotyczącą montażu monitorów o płaskich panelach. Monitor vp15 stosuje normę odstępów 75 mm, natomiast pozostałe modele odstępy 100 mm. Za pomocą czterech otworów zamocuj wysięgnik lub inny uchwyt mocujący. Ponowny montaż stołowego cokołu i podstawy do monitora 1. Zdejmij uchwyt mocujący. 2. Postępuj według wcześniejszych instrukcji w odwrotnej kolejności. 3 6 Instrukcja użytkownika

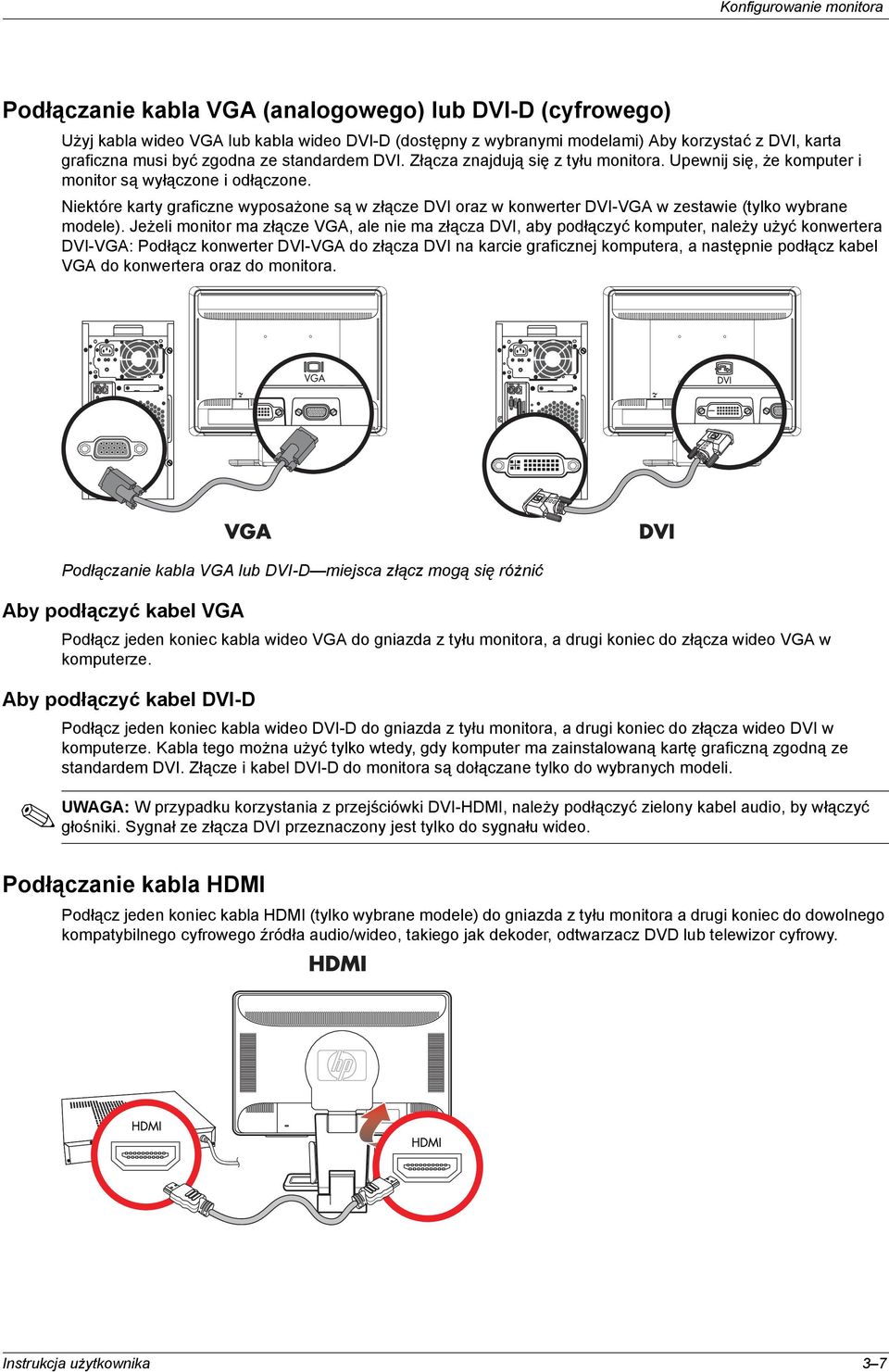

17 Konfigurowanie monitora Podłączanie kabla VGA (analogowego) lub DVI-D (cyfrowego) Użyj kabla wideo VGA lub kabla wideo DVI-D (dostępny z wybranymi modelami) Aby korzystać z DVI, karta graficzna musi być zgodna ze standardem DVI. Złącza znajdują się z tyłu monitora. Upewnij się, że komputer i monitor są wyłączone i odłączone. Niektóre karty graficzne wyposażone są w złącze DVI oraz w konwerter DVI-VGA w zestawie (tylko wybrane modele). Jeżeli monitor ma złącze VGA, ale nie ma złącza DVI, aby podłączyć komputer, należy użyć konwertera DVI-VGA: Podłącz konwerter DVI-VGA do złącza DVI na karcie graficznej komputera, a następnie podłącz kabel VGA do konwertera oraz do monitora. Podłączanie kabla VGA lub DVI-D miejsca złącz mogą się różnić Aby podłączyć kabel VGA Podłącz jeden koniec kabla wideo VGA do gniazda z tyłu monitora, a drugi koniec do złącza wideo VGA w komputerze. Aby podłączyć kabel DVI-D UWAGA: Podłącz jeden koniec kabla wideo DVI-D do gniazda z tyłu monitora, a drugi koniec do złącza wideo DVI w komputerze. Kabla tego można użyć tylko wtedy, gdy komputer ma zainstalowaną kartę graficzną zgodną ze standardem DVI. Złącze i kabel DVI-D do monitora są dołączane tylko do wybranych modeli. W przypadku korzystania z przejściówki DVI-HDMI, należy podłączyć zielony kabel audio, by włączyć głośniki. Sygnał ze złącza DVI przeznaczony jest tylko do sygnału wideo. Podłączanie kabla HDMI Podłącz jeden koniec kabla HDMI (tylko wybrane modele) do gniazda z tyłu monitora a drugi koniec do dowolnego kompatybilnego cyfrowego źródła audio/wideo, takiego jak dekoder, odtwarzacz DVD lub telewizor cyfrowy. Instrukcja użytkownika 3 7

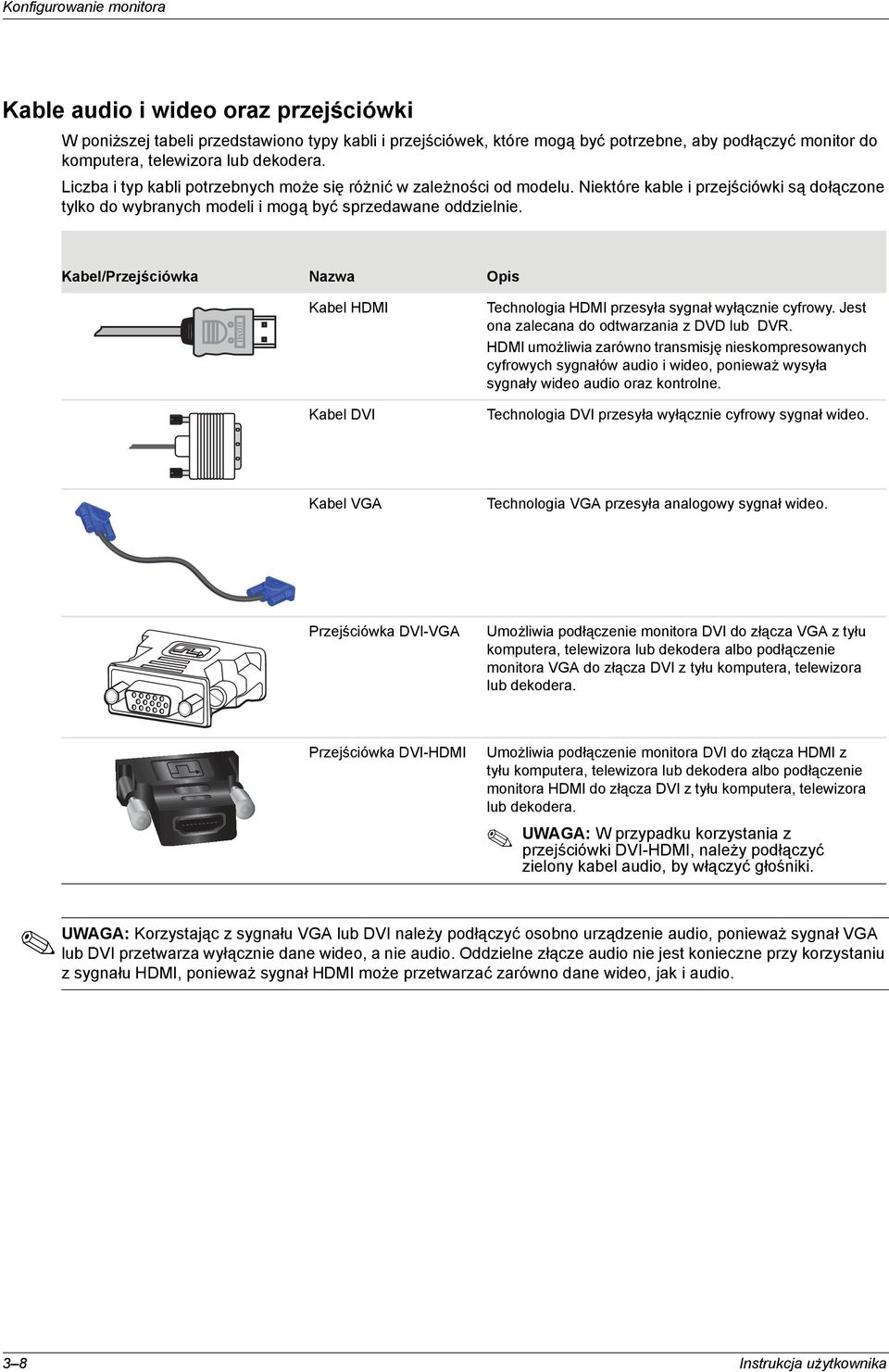

18 Konfigurowanie monitora Kable audio i wideo oraz przejściówki W poniższej tabeli przedstawiono typy kabli i przejściówek, które mogą być potrzebne, aby podłączyć monitor do komputera, telewizora lub dekodera. Liczba i typ kabli potrzebnych może się różnić w zależności od modelu. Niektóre kable i przejściówki są dołączone tylko do wybranych modeli i mogą być sprzedawane oddzielnie. Kabel/Przejściówka Nazwa Opis Kabel HDMI Kabel DVI Technologia HDMI przesyła sygnał wyłącznie cyfrowy. Jest ona zalecana do odtwarzania z DVD lub DVR. HDMI umożliwia zarówno transmisję nieskompresowanych cyfrowych sygnałów audio i wideo, ponieważ wysyła sygnały wideo audio oraz kontrolne. Technologia DVI przesyła wyłącznie cyfrowy sygnał wideo. Kabel VGA Technologia VGA przesyła analogowy sygnał wideo. Przejściówka DVI-VGA Umożliwia podłączenie monitora DVI do złącza VGA z tyłu komputera, telewizora lub dekodera albo podłączenie monitora VGA do złącza DVI z tyłu komputera, telewizora lub dekodera. Przejściówka DVI-HDMI Umożliwia podłączenie monitora DVI do złącza HDMI z tyłu komputera, telewizora lub dekodera albo podłączenie monitora HDMI do złącza DVI z tyłu komputera, telewizora lub dekodera. UWAGA: W przypadku korzystania z przejściówki DVI-HDMI, należy podłączyć zielony kabel audio, by włączyć głośniki. UWAGA: Korzystając z sygnału VGA lub DVI należy podłączyć osobno urządzenie audio, ponieważ sygnał VGA lub DVI przetwarza wyłącznie dane wideo, a nie audio. Oddzielne złącze audio nie jest konieczne przy korzystaniu z sygnału HDMI, ponieważ sygnał HDMI może przetwarzać zarówno dane wideo, jak i audio. 3 8 Instrukcja użytkownika

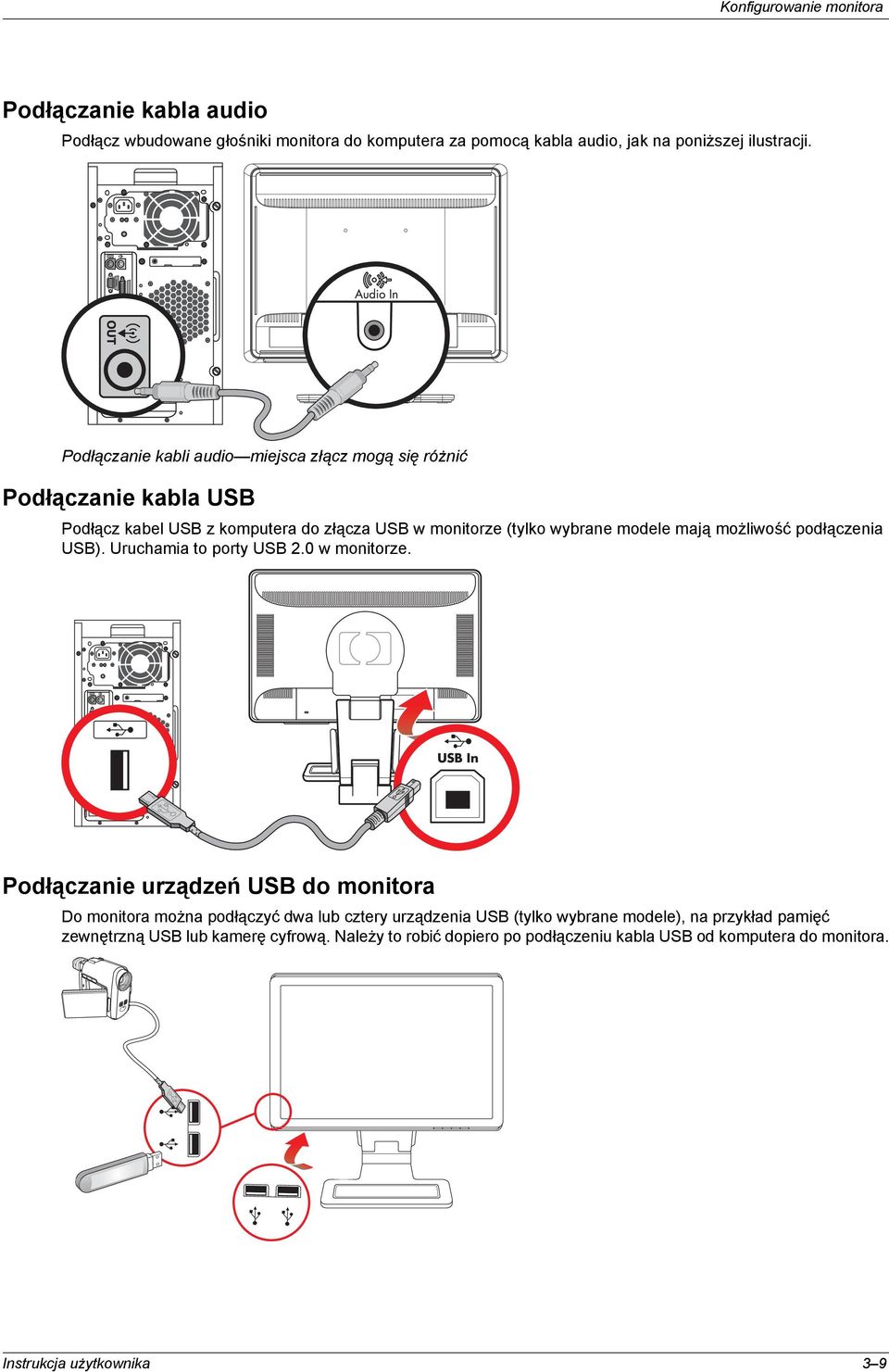

19 Konfigurowanie monitora Podłączanie kabla audio Podłącz wbudowane głośniki monitora do komputera za pomocą kabla audio, jak na poniższej ilustracji. Podłączanie kabli audio miejsca złącz mogą się różnić Podłączanie kabla USB Podłącz kabel USB z komputera do złącza USB w monitorze (tylko wybrane modele mają możliwość podłączenia USB). Uruchamia to porty USB 2.0 w monitorze. USB In Podłączanie urządzeń USB do monitora Do monitora można podłączyć dwa lub cztery urządzenia USB (tylko wybrane modele), na przykład pamięć zewnętrzną USB lub kamerę cyfrową. Należy to robić dopiero po podłączeniu kabla USB od komputera do monitora. Instrukcja użytkownika 3 9

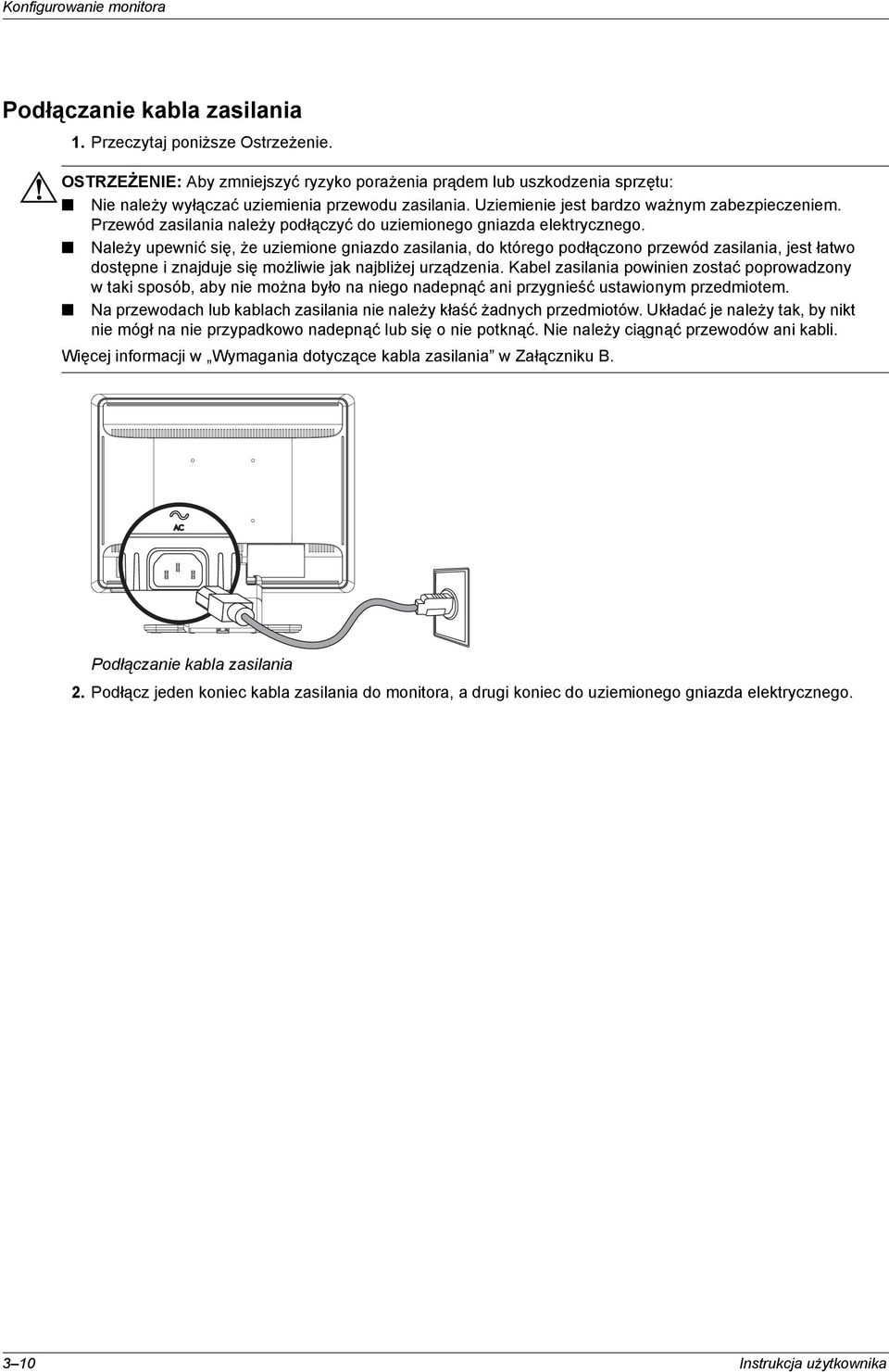

20 Konfigurowanie monitora Podłączanie kabla zasilania 1. Przeczytaj poniższe Ostrzeżenie. ÅOSTRZEŻENIE: Aby zmniejszyć ryzyko porażenia prądem lub uszkodzenia sprzętu: Nie należy wyłączać uziemienia przewodu zasilania. Uziemienie jest bardzo ważnym zabezpieczeniem. Przewód zasilania należy podłączyć do uziemionego gniazda elektrycznego. Należy upewnić się, że uziemione gniazdo zasilania, do którego podłączono przewód zasilania, jest łatwo dostępne i znajduje się możliwie jak najbliżej urządzenia. Kabel zasilania powinien zostać poprowadzony w taki sposób, aby nie można było na niego nadepnąć ani przygnieść ustawionym przedmiotem. Na przewodach lub kablach zasilania nie należy kłaść żadnych przedmiotów. Układać je należy tak, by nikt nie mógł na nie przypadkowo nadepnąć lub się o nie potknąć. Nie należy ciągnąć przewodów ani kabli. Więcej informacji w Wymagania dotyczące kabla zasilania w Załączniku B. Podłączanie kabla zasilania 2. Podłącz jeden koniec kabla zasilania do monitora, a drugi koniec do uziemionego gniazda elektrycznego Instrukcja użytkownika

21 Konfigurowanie monitora Rozmieszczenie kabli UWAGA: Monitory LCD firmy HP mają dwa haki lub dwie tuleje na kable po jednej ze stron, do rozmieszczenia kabli. Kable można łatwo zabezpieczyć i schować tak, by były niewidoczne od przodu. Jeśli monitor posiada funkcję obrotową, należy upewnić się, że przewody są wystarczająco luźne, tak by nie były wyciągane i odłączane podczas obracania monitora.. Instrukcja użytkownika 3 11

22 Konfigurowanie monitora Regulacja nachylenia W celu uzyskania optymalnej widoczności należy wyregulować nachylenie monitora zgodnie z własnymi upodobaniami w następujący sposób: 1. Stojąc twarzą do monitora, przytrzymaj podstawę, tak aby monitor nie przewrócił się podczas zmiany kąta nachylenia. 2. Wyreguluj nachylenie, przesuwając górną krawędź monitora w kierunku do siebie lub od siebie, nie dotykając ekranu. ÄOSTROŻNIE: Monitor z podwójnymi zawiasami może upaść do tyłu, jeśli zawias jest całkowicie rozłożony a ekran monitora jest zbyt mocno przechylony w tył Instrukcja użytkownika

23 Konfigurowanie monitora Regulacja obrotu (Tylko wybrane modele) Monitor LCD firmy HP pozwala na wygodny zakres ruchu przy funkcji obrotowej. ÄOSTROŻNIE: Aby uniknąć zniszczenia lub innego uszkodzenia, nie należy naciskać na ekran LCD podczas obracania go lub zmiany kąta nachylenia. Regulacja wysokości (Tylko wybrane modele) Monitor z podwójnymi zawiasami można łatwo regulować w górę lub w dół rozkładając lub obniżając zawias. Instrukcja użytkownika 3 13

24 Konfigurowanie monitora Obracanie monitora (Tylko wybrane modele.) UWAGA: Aby zapewnić pełne działanie funkcji obracania monitora, konieczne może być zainstalowanie aplikacji My Display. Patrz podpunkt Oprogramowanie My Display w rozdziale Obsługa Monitora, aby uzyskać informacje na temat sposobu instalowania tego oprogramowania. Niektre karty graficzne automatycznie obsuguj funkcj obracania obrazu wywietlacza. 1. Stojąc twarzą do monitora i trzymając jego podstawę w dole, należy przechylić monitor 10 do 30 stopni w tył przyciągając dolną część ekranu do siebie. ÄOSTROŻNIE: Pierwszy krok jest bardzo ważny monitor z podwójnymi zawiasami może zarysować powierzchnię podstawy, jeśli monitor nie zostanie przechylony wystarczająco w tył przed obróceniem go. 2. Jeśli monitor jest pozycji panoramicznej, po przechyleniu go do tyłu należy go obrócić zgodnie z ruchem wskazówek zegara do pozycji portretowej. Jeśli jest w pozycji portretowej, należy go przechylić w tył i obrócić monitor w kierunku przeciwnym do ruchu wskazówek zegara do pozycji panoramicznej Instrukcja użytkownika

25 Konfigurowanie monitora Czujnik światła z otoczenia (tylko wybrane modele) Wbudowany czujnik światła, z lewej strony z przodu monitora, reguluje podświetlenie ekranu LCD stosownie do aktualnych warunków oświetleniowych w otoczeniu. Czujnik jest domyślnie włączony. Czujnik można włączać lub wyłączać ręcznie za pomocą menu głównego Sterowania obrazem w menu ekranowym. W przypadku regulowania funkcji Szybkie uruchamianie, Jasność, Kontrast lub palety kolorów srgb w menu ekranowym, czujnik światła zostanie automatycznie wyłączony. Miejsce na klawiaturę Jeśli potrzebujesz więcej miejsca na biurku, włóż klawiaturę pod monitor (tylko wybrane modele), gdy nie jest używana. Instrukcja użytkownika 3 15

26 Konfigurowanie monitora 3 16 Instrukcja użytkownika

27 4 Obsługa monitora Oprogramowanie i aplikacje na płycie CD Dołączona do monitora płyta CD zawiera sterowniki i oprogramowanie do zainstalowania na komputerze. Instalacja sterowników UWAGA: Jeśli uznasz, że konieczna jest aktualizacja sterowników, możesz zainstalować pliki INF oraz ICM sterownika monitora z płyty CD (tylko wybrane modele), lub pobrać je z Internetu. Aby zainstalować sterowniki monitora z płyty CD: 1. Włóż dysk CD do napędu CD komputera. Pojawi się menu napędu CD. 2. Wybierz język. 3. Kliknij opcję Install Monitor Driver Software (Zainstaluj sterowniki monitora). 4. Postępuj według instrukcji wyświetlanych na ekranie. 5. Uruchom ponownie komputer. 6. Upewnij się, czy w ustawieniach Panelu sterowania wyświetlacza pojawiają się Właściwa rozdzielczość i częstość odświeżania. Więcej informacji można znaleźć w dokumentacji systemu operacyjnego Windows. W razie błędu w instalacji, może być konieczne ręczne zainstalowanie podpisanych cyfrowo sterowników monitora (pliki INF lub ICM) z płyty CD. Więcej instrukcji można znaleźć w pliku Driver Software Readme na płycie CD (tylko w języku angielskim). Pobieranie zaktualizowanych sterowników z Internetu Aby pobrać najnowsze wersje sterowników i oprogramowania ze strony pomocy technicznej firmy HP: 1. Przejdź do strony: 2. Wybierz kraj/region. 3. Wybierz opcję Download Drivers and Software (Pobierz sterowniki i oprogramowanie). 4. Wprowadź numer modelu monitora. Zostaną wyświetlone strony pobierania oprogramowania dla wybranego monitora. 5. Pobierz i zainstaluj sterownik i pliki oprogramowania zgodnie z instrukcjami podanymi na stronach pobierania. 6. Sprawdź, czy Twój system spełnia wymogi. Korzystanie z funkcji automatycznego dostrajania Wydajność ekranu dla wejścia VGA można łatwo zoptymalizować za pomocą przycisku Auto/Select na monitorze oraz oprogramowania do automatycznego dostrajania umieszczonego na załączonej płycie CD. Nie należy stosować tej procedury, jeśli monitor korzysta z wejścia DVI lub HDMI (tylko wybrane modele). Jeśli monitor korzysta z wejścia VGA, procedura ta może poprawić następujące kłopoty dotyczące jakości obrazu: Rozmyty lub niewyraźny obraz Cienie lub odbicia na ekranie Pionowe paski Cienkie, poruszające się poziome linie Niewyśrodkowany obraz Instrukcja użytkownika 4 1

28 Obsługa monitora ÄOSTROŻNIE: Uszkodzenie polegające na utrwaleniu się obrazu może wystąpić w monitorach, które wyświetlają ten sam statyczny obraz na ekranie przez dłuższy czas. *Aby uniknąć utrwalenia się obrazu na ekranie monitora, należy zawsze uruchamiać aplikację wygaszacza ekranu lub wyłączać monitor, gdy nie jest używany przez dłuższy czas. Zatrzymanie obrazu to usterka, która może wystąpić na każdym ekranie LCD. * Dłuższy czas oznacza 12 kolejnych godzin nieużytkowania. Korzystanie z funkcji automatycznego dostrajania: 1. Odczekaj około 20 minut przed dostrajaniem, aż monitor się nagrzeje. 2. Naciśnij przycisk Auto/Select na przednim panelu monitora. Można również wcisnąć przycisk Menu, a następnie wybrać opcję Image Control (Kontrola obrazu), następnie Auto adjustment (Automatyczne dostrajanie) z menu ekranowego. Patrz akapit Regulowanie jakości obrazu tego rozdziału. Jeśli efekt nie jest zadowalający, należy kontynuować procedurę. 3. Włóż dysk CD do napędu CD komputera. Pojawi się menu napędu CD. 4. Wybierz język. 5. Wybierz opcję Open Auto-Adjustment Software (Otwórz oprogramowanie automatycznego dostrajania). 6. Wyświetli się schemat testu konfiguracyjnego. Schemat testu konfiguracyjnego automatycznego dostrajania 7. Naciśnij przycisk Auto/Select na przednim panelu monitora, aby uzyskać stabilny i wycentrowany obraz. Oprogramowanie My Display Za pomocą programu My Display (dostępnego tylko w wybranych modelach) wybierz preferencje optymalnego wyświetlania. Można wybrać ustawienia do gier, filmów, edycji zdjęć lub pracy z dokumentami i arkuszami kalkulacyjnymi. My Display pozwala również w łatwy sposób zmienić takie ustawienia, jak jasność, kolor i kontrast. Aby zainstalować oprogramowanie: 1. Włóż dysk CD do napędu CD komputera. Pojawi się menu napędu CD. 2. Wybierz język. 3. Kliknij Install My Display Software (Zainstaluj oprogramowanie My Display) (dostępne tylko w wybranych modelach). 4. Postępuj według instrukcji wyświetlanych na ekranie. 5. Uruchom ponownie komputer. Aby otworzyć oprogramowanie My Display: 1. Kliknij ikonę HP My Display na pasku zadań. lub 1. Kliknij przycisk Start systemu Windows Vista na pasku zadań. 2. Kliknij polecenie Wszystkie programy. 3. Kliknij HP My Display. 4. Wybierz HP My Display. Aby uzyskać dodatkowe informacje, należy skorzystać z ekranowej funkcji Pomocy dla tego programu. 4 2 Instrukcja użytkownika

29 Obsługa monitora Przyciski sterowania na panelu przednim Przyciski sterowania znajdują się z przodu lub na górze monitora: Ikona Power Menu Opis Włącza monitor oraz przełącza w tryb czuwania lub wstrzymania. UWAGA: Przycisk zasilania znajdują się z przodu lub na górze monitora, w zależności od modelu. Otwiera, wybiera pozycje lub wyłącza menu ekranowe. Reguluje poziom głośności. Otwiera menu szybkiego uruchamiania Quick View służące do szybkiej regulacji ustawień do gier, wideo, zdjęć i tekstu. Przechodzi wstecz przez menu ekranowe i zmniejsza poziomy regulacji. + Przechodzi w przód przez menu ekranowe i zwiększa poziomy regulacji. Auto Select Automatycznie dostraja wyświetlacz do idealnych ustawień. Wprowadza wybraną opcję. Korzystanie z menu ekranowego UWAGA: UWAGA: Menu ekranowe to obraz nałożony na obraz ekranu, stosowany w monitorach, telewizorach, odtwarzaczach wideo i DVD do wyświetlania informacji takich jak głośność, kanał i godzina. Ustawienia można regulować za pomocą oprogramowania ekranowego My Display (tylko w wybranych modelach) lub przycisków sterowania na panelu przednim. 1. Jeśli monitor nie jest jeszcze Włączony, wciśnij przycisk zasilania, aby Włączyć monitor. 2. Naciśnij przycisk Menu, aby wejść do menu ekranowego. Pojawi się główne menu ekranowe. 3. Do poruszania się w menu głównym lub podmenu służą przycisk + (Plus) na panelu przednim monitora do przewijania w górę oraz (Minus) do przewijania wstecz. Następnie naciśnij przycisk Auto/Select, aby wybrać podświetloną funkcję. Menu przesuwa się do góry, jeśli przewiniesz je w dół na dole opcji wyboru. Menu przesuwa się w dół, jeśli przewiniesz je w górę na górze opcji wyboru. 4. Aby wyregulować skalę wybranej pozycji, naciśnij przycisk + lub. 5. Wybierz pozycję Save and Return (Zapisz i wróć). Jeśli nie chcesz zapisać danego ustawienia, wybierz opcję Cancel (Anuluj) w Podmenu lub Wyjdź z menu głównego. 6. Naciśnij przycisk Menu, aby wyjść z menu ekranowego. Gdy menu jest wyświetlone, a przyciski nie są wciskane przez 30 sekund (domyślne ustawienie fabryczne), regulacje i ustawienia są zapisywane a menu się zamyka. Instrukcja użytkownika 4 3

30 Obsługa monitora Opcje wyboru Menu ekranowego Poniższa tabela zawiera opcje wyboru Menu ekranowego i opisy ich funkcji. Po zmianie pozycji menu ekranowego, oraz jeśli ekran menu wyświetla te opcje, można wybrać: Cancel (Anuluj) Aby wrócić do poprzedniego poziomu menu. Save and Return (Zapisz i wróć) Aby zapisać wszystkie zmiany i wrócić do ekranu Głównego menu ekranowego. Opcja Zapisz i wróć jest aktywna tylko w przypadku zmiany pozycji menu. Reset (Przywróć) Aby przywrócić poprzednie ustawienie. Ikona Opcje menu głównego Opcje podmenu Opis Włącz wejście wideo (tylko wybrane modele) Brightness (Jasność) Contrast (Kontrast) Włącza źródło sygnału wejściowego wideo, gdy monitor jest podłączony do dwóch aktywnych i prawidłowych źródeł wideo. Włączenie źródeł wejściowego sygnału wideo może zająć kilka sekund. Reguluje poziom jasności ekranu. Reguluje poziom kontrastu ekranu. Image Control (Kontrola obrazu) Auto-Adjustment (Automatyczne dostrajanie) Horizontal Position (Pozycja pozioma) Vertical Position (Pozycja pionowa) Custom Scaling (Skalowanie niestandardowe) (tylko wybrane modele) Sharpness (Ostrość) (tylko wybrane modele) Ambient Light Sensor (Czujnik światła z otoczenia) (tylko wybrane modele) Clock (Zegar) Clock Phase (Faza zegara) Reguluje obraz ekranu. Włącza lub wyłącza również czujnik światła z otoczenia (tylko wybrane modele). Automatycznie dostraja obraz ekranu (tylko wejście VGA). Reguluje pozycję obrazu w poziomie (tylko wejście VGA). Reguluje pozycję obrazu w pionie (tylko wejście VGA). Wybiera metodę formatowania danych wyświetlanych na monitorze. Wybierz opcję: Fill to Screen (Pełny ekran) Obraz wypełnia cały ekran i może być zniekształcony lub wydłużony ze względu na brak proporcji w skalowaniu wysokości i szerokości. Fill to Aspect Ratio (Pełny ekran z współczynnikiem proporcji) Obraz jest dopasowany do ekranu i zachowuje proporcje. Dostraja obraz na ekranie do wyższej lub mniejszej ostrości, w skali do 1 do 5. UWAGA: Jeśli wybrano menu skalowania niestandardowego jeden do jednego, skalowanie jest wyłączone, jak i funkcja Ostrość. Reguluje jasność ekranu w zależności od natężenia światła w otoczeniu. Czujnik znajduje się po lewej stronie z przodu monitora. Czujnik jest domyślnie Włączony. W przypadku regulowania funkcji Szybkie uruchamianie, Jasność, Kontrast lub palety kolorów srgb w menu ekranowym, czujnik światła z otoczenia zostanie automatycznie wyłączony. Minimalizuje pionowe paski lub smugi widoczne w tle ekranu. Regulowanie Zegara zmienia również poziomy obraz ekranu (tylko wejście VGA). Reguluje ogniskowanie ekranu. Opcja ta pozwala usunąć zakłócenia poziome, oraz oczyścić lub wyostrzyć obraz znaków (tylko wejście VGA). 4 4 Instrukcja użytkownika

31 Obsługa monitora Ikona Opcje menu głównego Opcje podmenu Opis (ciąg dalszy) Color (Kolor) Quick View (Szybkie uruchamianie) Language (Język) Management (Zarządzanie) Wybiera kolor ekranu. Ustawienie fabryczne to 6500 K lub Kolor niestandardowy, w zależności od modelu K Zmienia na lekko niebieskawą biel K Zmienia na lekko czerwonawą biel. Custom Color (Kolor niestandardowy) srgb Movie (Film) Photo (Zdjęcia) Gaming (Gry) Text (Tekst) Custom (Niestandardowy) Volume (Głośność) OSD Control (Sterowanie menu ekranowym) Power Saver (Oszczędzanie energii) Mode Display (Wyświetlacz trybu) Wybiera i reguluje Własne skale kolorystyczne użytkownika: R Ustawia Własne poziomy czerwieni użytkownika. G Ustawia Własne poziomy zieleni użytkownika. B Ustawia Własne poziomy błękitu użytkownika. Ustawia kolory ekranu do norm kolorystycznych stosowanych w przemyśle technologii obrazu. Wybiera tryb podglądu. Wybiera tryb filmu. Wybiera tryb zdjęć. Wybiera tryb gier. Wybiera tryb tekstu. Ustawienia zapisują się, gdy użytkownik reguluje jasność, kontrast lub kolor w jednej z opcji Quick View. Wybiera język wyświetlania menu ekranowego. Fabrycznie ustawiony jest język angielski. Wybiera funkcje zarządzania zasilaniem monitora. Reguluje poziom głośności. Reguluje pozycję menu ekranowego na ekranie. Horizontal OSD Position (Pozycja pozioma menu ekranowego) Zmienia pozycje wyświetlania menu ekranowego z lewej lub prawej strony ekranu. Fabryczny zakres domyślny to 50. Vertical OSD Position (Pozycja pionowa menu ekranowego) Zmienia pozycje wyświetlania menu ekranowego w górnej lub dolnej części ekranu. Fabryczny zakres domyślny to 50. OSD Transparency (Przezroczystość menu ekranowego) Reguluje podgląd informacji w tle przez menu ekranowe. OSD Timeout (Limit czasu menu ekranowego) Ustawia czas w sekundach, kiedy menu ekranowe jest widoczne po wciśnięciu ostatniego przycisku. Fabryczne ustawienie domyślne to 30 sekund. Włącza funkcję oszczędzania energii (patrz Funkcja Power Saver (Oszczędzanie energii) na str. 8). Wybierz opcję: On (Wł.) Off (Wył.) Domyślne ustawienie fabryczne to Wł. Wyświetla rozdzielczość, częstość odświeżania oraz częstotliwość na ekranie za każdym wejściem do głównego menu ekranowego. Wybierz opcję: On (Wł.) Off (Wył.) Ustawienie fabryczne to Wł. lub Wył., w zależności od modelu. Instrukcja użytkownika 4 5

32 Obsługa monitora Ikona Opcje menu głównego Opcje podmenu Opis (ciąg dalszy) Informacje Factory Reset (Przywróć ustawienia fabryczne) Power-On Status Display (Wyświetlacz stanu Włączonego zasilania) DDC/CI Support (Obsługa DDC/CI) Bezel Power LED (Dioda LED zasilania) (tylko wybrane modele) Sleep Timer (Licznik czasu wstrzymania) Domyślne sygnał wejściowy wideo Current Settings (Aktualne ustawienia) Recommended Settings (Ustawienia zalecane) Serial Number (Numer seryjny) Version (Wersja) Backlight Hours (Czas podświetlenia) Service Support (Pomoc serwisowa) Wyświetla stan roboczy monitora przy każdym Włączeniu go do zasilania. Wybierz miejsce, w którym będzie wyświetlany stan: Top (Góra) Middle (Środek) Bottom (Dół) Off (Wył.) Ustawienie fabryczne to Góra lub Wył., w zależności od modelu. Pozwala komputerowi sterować niektórymi funkcjami menu ekranowego, takimi jak jasność, kontrast i temperatury kolorów. Ustaw na: On (Wł.) Off (Wył.) Domyślne ustawienie fabryczne to Wł. Przełącza diodę (LED) na przycisku zasilania w pozycję Wł. i Wył. Podczas ustawienia Wył., dioda będzie stale wyłączona. Zawiera następujące opcje menu regulacji licznika czasu: Set Current Time (Ustaw bieżącą godzinę) Ustawia aktualny czas w godzinach i minutach. Set Sleep Time (Ustaw czas wstrzymania) Ustawia czas, na jaki chcesz przestawić monitor w tryb wstrzymania. Set on Time (Ustaw na czas) Ustawia czas, po jakim chcesz przywrócić monitor do pracy z trybu wstrzymania. Timer (Licznik czasu) Włącza lub wyłącza Licznik czasu wstrzymania; domyślnie jest on wyłączony. Sleep Now (Wstrzymaj teraz) Natychmiast przestawia monitor w tryb wstrzymania. Wybiera domyślne źródło sygnału wejściowego wideo, gdy monitor jest podłączony do dwóch aktywnych i prawidłowych źródeł wideo. Ustawienie domyślne to DVI. Aby zmiany zostały wprowadzone, należy ponownie uruchomić komputer. Wybiera i wyświetla ważne informacje na temat monitora. Podaje aktualny tryb sygnału wejściowego wideo. Podaje zalecany tryb rozdzielczości oraz częstość odświeżania monitora. Podaje numer seryjny monitora. Numer seryjny jest potrzebny w przypadku kontaktowania się z pomocą techniczną HP. Podaje wersję oprogramowania firmowego monitora. Podaje łączną liczbę godzin pracy w podświetleniu. Pomoc serwisową można uzyskać pod adresem: Przywraca domyślne ustawienia fabryczne. 4 6 Instrukcja użytkownika
