1 Regionalny Program Operacyjny Województwa Mazowieckiego na lata Działanie 4.1 Odnawialne źródła energii Oś priorytetowa IV Przejście na gospodarkę niskoemisyjną Gostynin Czerwiec 2016

2 Regionalny Program Operacyjny Województwa Mazowieckiego na lata Priorytet IV. Przejście na gospodarkę niskoemisyjną Działanie 4.1. Odnawialne źródła energii Budżet: 10 mln EUR.

3 Regionalny Program Operacyjny Województwa Mazowieckiego na lata Wsparciem objęte będą urządzenia bądź instalacje do produkcji energii elektrycznej lub cieplnej, których łączna maksymalna moc zainstalowana w ramach projektu nie będzie przekraczała następujących limitów: energia słoneczna - do 2 MWt; energia geotermalna - do 2 MWt; energia biomasy - do 5 MWt..

4 Regionalny Program Operacyjny Województwa Mazowieckiego na lata Wsparciem zostana objęte projekty polegające na budowie, rozbudowie oraz przebudowie infrastruktury mają ce na celu produkcję energii elektrycznej i/lub cieplnej. W szczególnos ci inwestycje w budowe /przebudowe : instalacji i jednostek wytwórczych energii elektrycznej wykorzystujących energię wiatru, słon ca (fotowoltaika), biomase, biogaz, oraz wody (wraz z ewentualnym podłączeniem do sieci dystrybucyjnej/przesyłowej); instalacji i jednostek wytwórczych ciepła przy wykorzystaniu energii słonecznej (kolektory słoneczne) biomasy, biogazu, geotermii, pomp ciepła (wraz z ewentualnym podłączeniem do sieci dystrybucyjnej/przesyłowej); instalacji do produkcji biokomponentów i biopaliw II i III generacji.

5 Regionalny Program Operacyjny Województwa Mazowieckiego na lata Fotowoltaika = słaba efektywność kosztowa!!! Rekomendowane instalacje: Instalacja o mocy ok. 2 kw ok. 8 paneli, 12 m2 netto, koszt instalacji ok zł plus (8% VAT), wkład własny ok 2600 zł Instalacja o mocy ok. 3 kw ok. 12 paneli, 18 m2 netto, koszt instalacji ok zł plus (8% VAT), wkład własny ok 3900 zł

6 Regionalny Program Operacyjny Województwa Mazowieckiego na lata Kolektory słoneczne Rekomendowane instalacje: Instalacja 2 kolektory (dla rodziny do 2-4 osobowej) 6-7 m2 powierzchni na dachu, zbiornik ciepłej wody o poj. ok litrów koszt instalacji ok zł netto wkład własny ok zł Instalacja 3 kolektory (dla rodziny 5-6 osobowej) 6-9 m2 powierzchni na dachu, zbiornik ciepłej wody o poj. ok. 300 litrów koszt instalacji ok zł netto, wkład własny ok 2500zł

7 Regionalny Program Operacyjny Województwa Mazowieckiego na lata Instalacja kotła na pellet (biomasa) Instalacja 24 kw dla domu o powierzchni powyżej 180 m2, koszt instalacji ok zł netto wkład własny ok zł

8 Kolektory słoneczne, darmowe źródło ciepłej wody użytkowej.

9 Zasada działania instalacji solarnej

10 RODZAJE PROMIENIOWANIA Słonce dostarcza średnio na teren Polski 1kW energii na metr kwadratowy powierzchni płaskiej w postaci trzech rodzajów promieniowania: promieniowanie bezpośrednie krótkofalowe promieniowanie o kierunku rozchodzenia się promieni w linii prostej od Słońca do powierzchni czynnej kolektora promieniowanie rozproszone dyfuzyjne, długofalowe, powstałe, w wyniku załamania, odbicia i częściowego pochłaniania promieniowania bezpośredniego w atmosferze ziemskiej, promieniowanie odbite tzw. albedo, odbite od powierzchni Ziemi i obiektów w pobliżu absorbera kolektora słonecznego.

11 NASŁONECZNIENIE POLSKI Roczna średnia wartość sum nasłonecznienia w Polsce wynosi około 1600 godzin. Coroczna gęstość promieniowania słonecznego napływająca na płaszczyznę poziomą w Polsce waha się w granicach kwh/m 2

12 KOLEKTORY SŁONECZNE Kolektor płaski: Podstawowy schemat budowy kolektora płaskiego, który składa się z czterech podstawowych elementów takich jak pokrywa przezroczysta (szyba solarna), absorber, orurowanie oraz izolowana obudowa.

13 KOLEKTORY SŁONECZNE Kolektor próżniowy: Ich podstawowym elementem jest pojedyncza rurka szklana o podwójnej ściance, wykonana przeważnie ze szkła borowo krzemowego, którego średnica zazwyczaj wynosi od 65 do 100 mm. W przestrzeni pomiędzy rurami panuje próżnia rzędu 10-6 barów, która spełnia rolę doskonałej izolacji cieplnej.

14 PORÓWNANIE WYDAJNOŚCI KOLEKTORÓW kolektor płaski kolektor próżniowy styczeń luty marzec kwiecień maj czerwiec lipiec sierpień wrzesień październik listopad grudzień

15 SCHEMAT IDEOWY

16 SCHEMAT IDEOWY

17 UKIERUNKOWANIE I NACHYLENIE Kolektory słoneczne w Polsce winny być instalowane przy zorientowaniu w kierunku południowym (na południowej połaci dachu) z nachyleniem ok (do poziomu) co zapewnia najwyższą efektywność pozyskania energii słonecznej w roku. Obliczona powierzchnia kolektora x współczynnik korekcyjny = wymagana powierzchnia kolektorów przy danej lokalizacji.

18 MONTAŻ INSTALACJI Połączenia instalacji: - Należy stosować rury miedziane (miękkie lub twarde) lub specjalne rury ze stali nierdzewnej przeznaczone do instalacji solarnych. Nie wolno stosować rur z polipropylenu bądź stalowych ocynkowanych. Cynk negatywnie oddziałuje na glikol w instalacji. - Rury łączące instalację z kolektorami próżniowymi należy łączyć wyłącznie lutem twardym. Z uwagi na bardzo wysokie temperatury występujące w instalacji solarnej (około 150 o C ) nie wolno stosować lutu miękkiego i większości połączeń zaciskowych do miedzi.

19 MONTAŻ INSTALACJI - Wszystkie rury powinny być w solarnej izolacji kauczukowej wytrzymującej temperatury do C. Nie wolno stosować izolacji do C.O. bez atestów na wysokie temperatury. - Izolacja kauczukowa jest wrażliwa na promieniowanie UV. Dlatego jej fragmenty na zewnątrz budynku należy zabezpieczyć taśmą izolacyjną lub rurociągiem z PCV. - Można stosować przyłączenia elastyczne przy łączeniu pola kolektorów z instalacją. Ułatwia to montaż oraz kompensuje powstałe naprężenia.

20 SYSTEM MOCOWAŃ RAMA MONTAŻOWA NA DACH PŁASKI Rama montażowa o regulowanym kącie nachylenia opcja na płaską powierzchnię, W stopkach o średnicy 1,20 mm umieszczone są po dwa otwory o średnicy 12 mm służące do wpuszczania odpowiednich śrub mocujących do podłoża, Rama tego typu może też być wykorzystana do mocowania kolektora na ścianie pionowej.

21 SYSTEM MOCOWAŃ RAMA MONTAŻOWA NA DACH POCHYŁY Rama montażowa o regulowanym kącie nachylenia opcja na dachówkę lub zróżnicowaną powierzchnię Montaż należy zmontować komplet ram składający się z listwy przedniej, profilu dolnego oraz podpory tylnej Należy zwracać uwagę na takie połączenie elementów aby uzyskać wymagany kąt nachylenia kolektora do poziomu Podporę tylną przycinać można na dowolną wymaganą długość

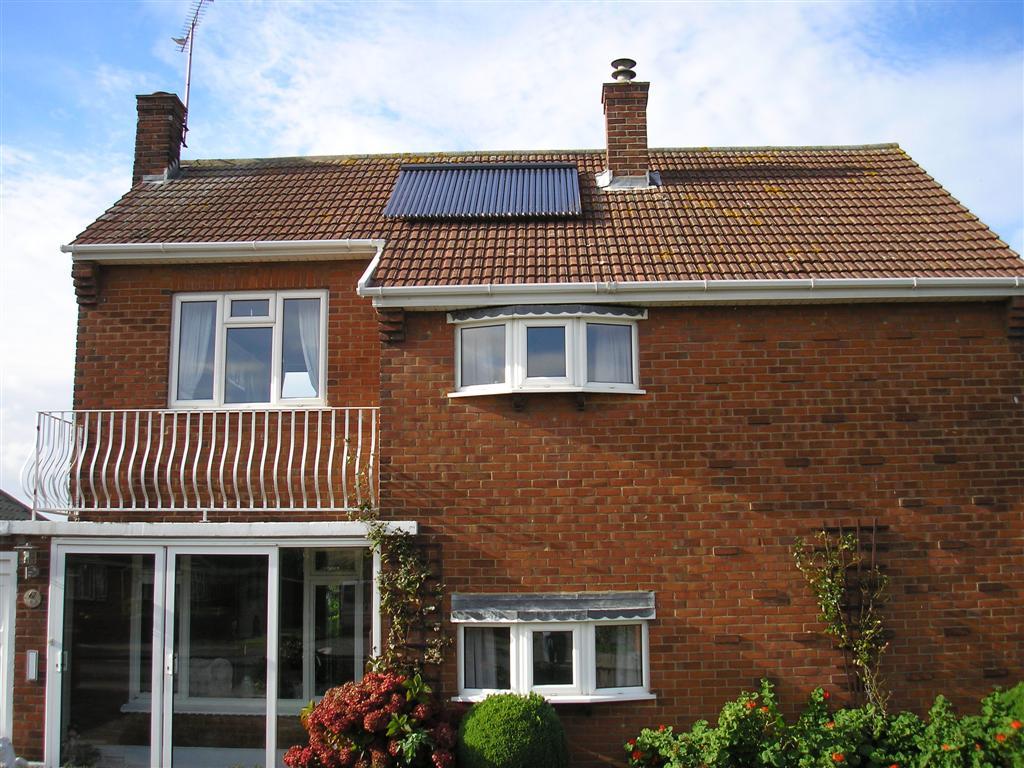

22 MIEJSCE MONTAŻU

23 MIEJSCE MONTAŻU

24 MIEJSCE MONTAŻU

25 MIEJSCE MONTAŻU

26 MIEJSCE MONTAŻU Kolektor powinien być montowany jak najdalej od krawędzi dachu, zalecana odległość minimalna to 2 metry, im bliżej środka połaci tym mniejsze opory wiatru oddziaływujące na kolektor. min. 2m

27 PRODUKCJA CIEPŁEJ WODY

28 KOSZT PRACY INSTALAJI SOLARNEJ Pobór mocy pompy solarnej i sterownika to 50W. Możemy założyć, że zarówno pompa jak i sterownik pracują w roku przez 1600 godzin. Znając koszt 1 kwh energii elektrycznej 0,58 zł - w łatwy sposób możemy obliczyć roczny koszt działania instalacji solarnej: 0,05 kw x 1600 h x 0,58 zł/kwh = 44,8 zł W ciągu roku kolektory wytwarzają natomiast następującą ilość ciepła: 1000 kwh/m² x (3 x 1,85 m²) x 80% = 4440 kwh Zatem średnioroczny koszt uzyskania 1 kwh za pomocą trzech kolektorów słonecznych wynosi: 44,8zł : 4440 kwh = 0,01 zł/kwh

29 ATUTY KOLEKTORÓW SŁONECZNYCH wygoda instalacja solarna jest całkowicie bezobsługowa, wzrost wartości nieruchomości, uniezależnienie od nieustannie wzrastających cen mediów tradycyjnych, ograniczenie emisji szkodliwych związków do atmosfery, całoroczne użytkowanie, wysoka trwałość i odporność rur wykonanych z hartowanego, borokrzemowego szkła,

30 1200 Średnia cena węgla (zł za tonę ekogroszku) w ciągu 15 lat wzrost o 102%

31 Średnia cena energii elektrycznej 1,2 (zł za kwh) 1 0,8 0,73 0,69 0,6 0,64 0,6 0,4 0,29 0,5 0,44 0,4 0,41 0,42 0,45 0,38 0,36 0,56 w ciągu 15 lat wzrost o 152% 0,

32 4,5 Średnia cena gazu ziemnego (zł za m 3 ) 4 3,5 3 2,5 2 2,5 2,23 2,25 2,35 2,05 1,97 1,85 2,6 1,5 1 0,9 1,49 1,31 1,35 1,4 1,22 w ciągu 15 lat wzrost o 189% 0,

33 Biomasa źródłem czystej energii

34 Biomasa Biomasa- to stałe lub ciekłe substancje pochodzenia roślinnego lub zwierzęcego, które ulegają biodegradacji, pochodzące z produktów, odpadów i pozostałości z produkcji rolnej oraz leśnej, a także przemysłu przetwarzającego ich produkty, a także części pozostałych odpadów, które ulegają biodegradacji

35 Rodzaje biomasy 1. Drewno i odpady z przerobu drewna: drewno kawałkowe, powstające z przycinania na wymiar drewna konstrukcyjnego lub półwyrobów, np. fryzów; trociny, stanowiące ok. 10% drewna przerabianego w tartakach; zrębki, wykorzystywane również do produkcji płyt wiórowych; kora, która stanowi 10-15% masy drewna

36 Rodzaje biomasy 2. Rośliny pochodzące z upraw energetycznych: rośliny drzewiaste szybkorosnące, np. wierzby, topole, eukaliptusy wieloletnie byliny dwuliścienne, np. topinambur, rdesty, ślazowiec pensylwański trawy wieloletnie, np. trzcina pospolita, miskant

37 Brykiet Brykiet można produkować ze wszystkich rodzajów biomasy roślinnej, najpopularniejszy jest jednak brykiet z odpadów drzewnych i ze słomy. Wytwarza się go sprasowując pod wysokim ciśnieniem i bez dodatku substancji klejących rozdrobnione odpady drzewne, takie jak trociny, wióry czy zrębki.

38 Pellety Pellety, czyli granulat to cylindryczne w kształcie granulki, produkowane z odpadów drzewnych pochodzących z lasów, tartaków i zakładów przeróbki drewna. Mające kilka cm długości i 6-25 mm średnicy. Pellety są najczęściej produkowane z trocin i wiórów. Technicznie możliwe jest także wytwarzanie granulatu z kory, zrębków, roślin energetycznych i słomy.

39 Zastosowania spalanie w kotłach małej mocy z zasypem ręcznym lub z automatycznym podawaniem paliwa - zarówno indywidualnych jak i zasilających sieci grzewcze, spalanie w kotłowniach kontenerowych średniej mocy z automatycznym systemem podawania paliwa i komputerowo sterowanym procesem spalania paliwa, spalanie w kotłach zgazowujących drewno, współspalanie z węglem, spalanie w kominkach.

40 Właściwości biopaliw stałych Biopaliwo Wilgotność w % Wartość energetyczna w MJ/kg Zrębki Drewno kawałkowe Słoma ,3-15,2 Pellety ,5-17,5 Kora ,5-20

41 Zalety wysoka wartość opałowa - 2,1 kg pelletu zastępuje 1litr oleju opałowego, zaś wartość energetyczna dobrej jakości granulatu stanowi ponad 70% wartości energetycznej najlepszych gatunków węgla, łatwość i niskie koszty magazynowania i transportu, odporność na samozapłon, zawilgocenia i gnicie, niska zawartość popiołu, który można poza tym wykorzystywać jako nawóz ogrodniczy, zerowy bilans emisji dwutlenku węgla i niska emisja dwutlenku siarki podczas spalania, spalanie w automatycznych, bezobsługowych kotłach
