1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH POSADZKI PRZEMYSŁOWE

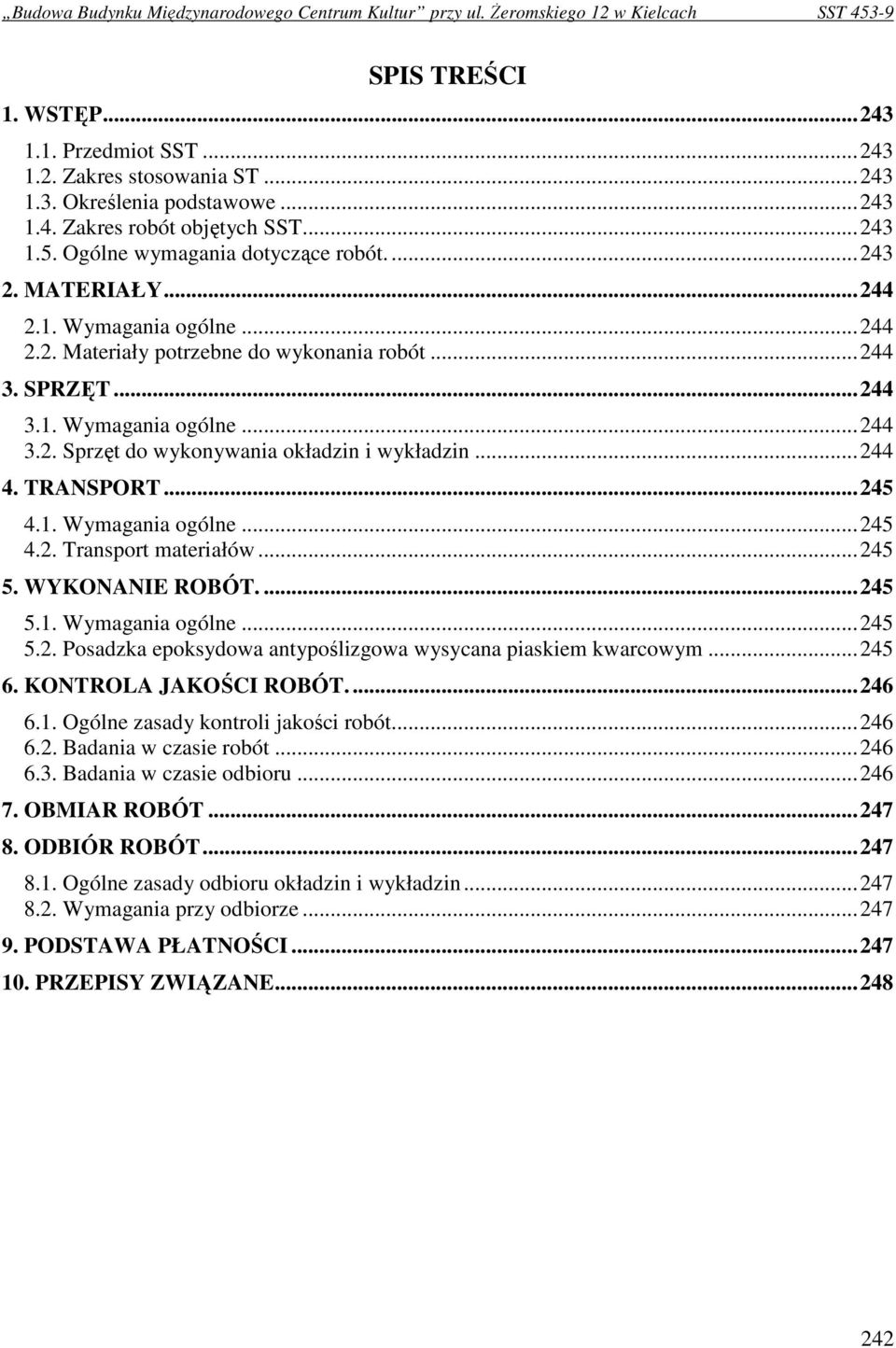

2 SPIS TREŚCI 1. WSTĘP Przedmiot SST Zakres stosowania ST Określenia podstawowe Zakres robót objętych SST Ogólne wymagania dotyczące robót MATERIAŁY Wymagania ogólne Materiały potrzebne do wykonania robót SPRZĘT Wymagania ogólne Sprzęt do wykonywania okładzin i wykładzin TRANSPORT Wymagania ogólne Transport materiałów WYKONANIE ROBÓT Wymagania ogólne Posadzka epoksydowa antypoślizgowa wysycana piaskiem kwarcowym KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Badania w czasie robót Badania w czasie odbioru OBMIAR ROBÓT ODBIÓR ROBÓT Ogólne zasady odbioru okładzin i wykładzin Wymagania przy odbiorze PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

3 453. ROBOTY WYKOŃCZENIOWE POSADZKI PRZEMYSŁOWE 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem posadzek epoksydowych w Budynku Międzynarodowego Centrum Kultur przy ul. śeromskiego 12 w Kielcach. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis Roboty wykończeniowe w zakresie obiektów budowlanych Zakres stosowania ST Pokrywanie podłóg i ścian Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian Kładzenie podłóg Specyfikacja techniczna jest dokumentem będącym podstawą do udzielenie zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt Określenia podstawowe Określenia i nazewnictwo uŝyte w niniejszej specyfikacji technicznej ST są zgodne z obowiązującymi podanymi w normach PN i przepisach Prawa budowlanego. posadzka wierzchnia warstwa stropu stanowiąca wykończenie jego powierzchni podłoŝe element konstrukcji budynku, na którym ułoŝona jest podłoga, podkład betonowy wykonany z betonu, o określonej grubości, wytrzymałości i suchości, na którym wykonuje się posadzkę Ŝywiczną 1.4. Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem utwardzenia powierzchniowo posadzki betonowej za pomocą Ŝywicy (posadzka epoksydowa) Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami InŜyniera. 243

4 2. MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów do wykonania robót podano w OST pkt 3.1. Wymagania ogólne Materiały potrzebne do wykonania robót Posadzka epoksydowa malowana Dwuskładnikowy, samorozlewna, epoksydowy materiał posadzkowy do tworzenia posadzek z posypka, jastrychów i powłok zamykających. Jest to dwuskładnikowe, bezrozpuszczalnikowe spoiwo epoksydowe o niskiej lepkości, do tworzenia samorozlewnych, wysoko odpornych posadzek przemysłowych. Właściwości Uniwersalność zastosowań, Wysoka odporność mechaniczna i chemiczna, Łatwość aplikacji, Odpornośc na ciecze, Materiał bezrozpuszczalnikowy, Powierzchnia gładka i szczelna, Powierzchnia błyszcząca, MoŜliwość wykonania powierzchni o fakturze antypoślizgowej Preparat gruntujący - epoksydowy, dwuskładnikowy, Ŝywiczny, bezbarwny śywica epoksydowa słuŝąca do gruntowania podłoŝy oraz do wykonywania szpachlówek, jastrychów i zapraw Ŝywicznych. Bezbarwna, dwuskładnikowa, klasyfikowana jako bezrozpuszczalnikowa, Ŝywica epoksydowa o niskiej lepkości. Właściwości: Niska lepkość Bardzo dobra penetracja podłoŝa Wysoka przyczepność do podłoŝa Bezrozpuszczalnikowa Łatwa aplikacja Krótkie przerwy robocze Materiał do uniwersalnego stosowania MoŜe być stosowana na zewnątrz 3. SPRZĘT 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w OST Wymagania ogólne pkt Sprzęt do wykonywania okładzin i wykładzin Do przygotowania materiału i rozkładania posadzki uŝywać sprzętu określonego w instrukcji producenta, takiego jak: Do przygotowania materiału uŝywać wolnoobrotowego mieszadła mechanicznego: śmigłowego do mieszania Ŝywic bez wypełniacza 244

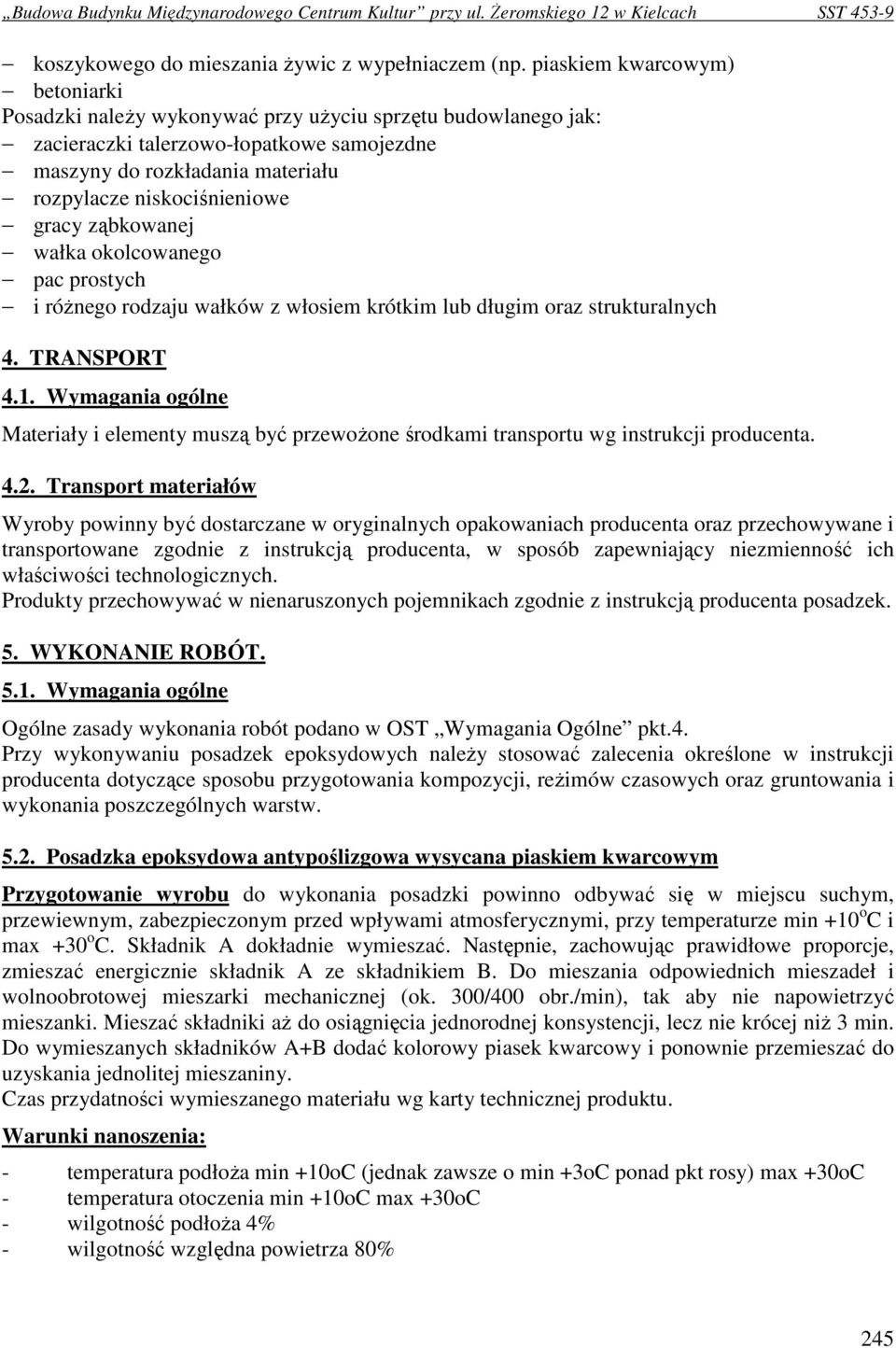

5 koszykowego do mieszania Ŝywic z wypełniaczem (np. piaskiem kwarcowym) betoniarki Posadzki naleŝy wykonywać przy uŝyciu sprzętu budowlanego jak: zacieraczki talerzowo-łopatkowe samojezdne maszyny do rozkładania materiału rozpylacze niskociśnieniowe gracy ząbkowanej wałka okolcowanego pac prostych i róŝnego rodzaju wałków z włosiem krótkim lub długim oraz strukturalnych 4. TRANSPORT 4.1. Wymagania ogólne Materiały i elementy muszą być przewoŝone środkami transportu wg instrukcji producenta Transport materiałów Wyroby powinny być dostarczane w oryginalnych opakowaniach producenta oraz przechowywane i transportowane zgodnie z instrukcją producenta, w sposób zapewniający niezmienność ich właściwości technologicznych. Produkty przechowywać w nienaruszonych pojemnikach zgodnie z instrukcją producenta posadzek. 5. WYKONANIE ROBÓT Wymagania ogólne Ogólne zasady wykonania robót podano w OST Wymagania Ogólne pkt.4. Przy wykonywaniu posadzek epoksydowych naleŝy stosować zalecenia określone w instrukcji producenta dotyczące sposobu przygotowania kompozycji, reŝimów czasowych oraz gruntowania i wykonania poszczególnych warstw Posadzka epoksydowa antypoślizgowa wysycana piaskiem kwarcowym Przygotowanie wyrobu do wykonania posadzki powinno odbywać się w miejscu suchym, przewiewnym, zabezpieczonym przed wpływami atmosferycznymi, przy temperaturze min +10 o C i max +30 o C. Składnik A dokładnie wymieszać. Następnie, zachowując prawidłowe proporcje, zmieszać energicznie składnik A ze składnikiem B. Do mieszania odpowiednich mieszadeł i wolnoobrotowej mieszarki mechanicznej (ok. 300/400 obr./min), tak aby nie napowietrzyć mieszanki. Mieszać składniki aŝ do osiągnięcia jednorodnej konsystencji, lecz nie krócej niŝ 3 min. Do wymieszanych składników A+B dodać kolorowy piasek kwarcowy i ponownie przemieszać do uzyskania jednolitej mieszaniny. Czas przydatności wymieszanego materiału wg karty technicznej produktu. Warunki nanoszenia: - temperatura podłoŝa min +10oC (jednak zawsze o min +3oC ponad pkt rosy) max +30oC - temperatura otoczenia min +10oC max +30oC - wilgotność podłoŝa 4% - wilgotność względna powietrza 80% 245

6 Wykonanie posadzki: - Gruntowanie. W celu uzyskania równomiernego zwilŝenia podkładu naleŝy rozprowadzić materiał po powierzchni przez silne szczotkowanie. Zagruntowane podłoŝe przesypać luźno piaskiem kwarcowym. Nie związany piasek usunąć po utwardzeniu. - Warstwa zasadnicza (A+B+C). Dokładnie wymieszany materiał układać równo gracą ząbkowaną prowadzoną pod kątem 45o. Do odpowietrzenia materiału stosować wałek okolcowany. - Warstwa fakturowa (C). Posypkę piaskiem kwarcowym stosować na wyrównaną, odpowietrzoną warstwę aŝ do wysycenia materiału. Po stwardnieniu usunąć nadmiar piasku. - Warstwa wierzchnia (A+B). Materiał rozłoŝyć równomiernie przy pomocy wałka z krótkim włosiem Odstępy czasowe pomiędzy układaniem poszczególnych warstw wg karty technicznej produktu 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań powinny być zgodne normami Dostarczone na plac budowy materiały i zaprawy naleŝy kontrolować pod względem ich jakości. Zasady dokonywania takiej kontroli powinien ustalić kierownik budowy w porozumieniu z Inspektorem nadzoru. Kontrola jakości polega na sprawdzeniu, czy dostarczone materiały i wyroby mają zaświadczenia o jakości wystawione przez producenta oraz na sprawdzeniu właściwości technicznych dostarczonego wyrobu na podstawie tzw. badań doraźnych. Dokumentacja jakości wyrobów stosowanych do wykonania podłóg i posadzek powinna zawierać: certyfikaty lub deklaracje zgodności z normą lub aprobatą techniczną w przypadku kaŝdego z zastosowanych wyrobów informacje o okresie przydatności do stosowania, podstawowa informacje bhp i przeciwpoŝarowe. Wyniki badań materiałów powinny być wpisywane do dziennika budowy akceptowane przez Inspektora budowy Badania w czasie odbioru Zakres czynności kontrolnych posadzek z Ŝywic syntetycznych i posadzek impregnowanych powierzchniowo obejmują: Sprawdzenie jakości powierzchni metodą wizualną. Utwardzona posadzka powinna być jednolitej barwy, bez rys, spękań i pofałdowań, gładka lub szorstka, w zaleŝności od rodzaju. Niedopuszczalne są białe przebarwienia i kleistość powierzchni pod wpływem wilgoci. Sprawdzenia stopnia utwardzenia posadzki poprzez naciskanie jej powierzchni metalowym przedmiotem, po naciskaniu nie powinny pozostawać w posadzce trwałe odkształcenia, Sprawdzenie przylegania i związania posadzki z podkładem podłogowym poprzez opukiwanie jej powierzchni drewnianym młotkiem. Posadzka nie powinna wydawać charakterystycznego głuchego odgłosu. 246

7 Sprawdzenie prawidłowości wykonania szczelin dylatacyjnych metodą wizualną oraz poprzez zmierzenie ich szerokości w dowolnie wybranych trzech miejscach. Szczeliny dylatacyjne powinny mieć jednakową szerokość, a masa dylatacyjna powinna dokładnie wypełniać przestrzeń pomiędzy polami posadzki. Sprawdzenie prawidłowości wykonania spadków zgodnie z projektem arch., przez obserwację kierunków spływu rozlanej wody. Sprawdzenie równości powierzchni posadzki za pomocą łaty o długości 2 m, odchylenie na jej długości nie powinno przekraczać 2 mm. Sprawdzenie metodą wizualną, prawidłowości wykonania szczegółów wykończenia posadzki, np. osadzenia wpustu, wykonania cokołu. Wyniki kontroli posadzki powinny być porównane z wymaganiami podanymi w projekcie i opisane w Dzienniku Budowy lub protokole załączonym do Dziennika Budowy. JeŜeli choć jedna z kontrolowanych cech nie spełnia wymogów odbieranych prac budowlanych nie moŝna uznać za wykonane prawidłowo. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w OST Wymagania ogólne pkt 6. Jednostką obmiarową posadzek jest metr kwadratowy (m 2 ). 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru okładzin i wykładzin Ogólne zasady odbioru robót podano w OST Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora nadzoru, jeŝeli wszystkie pomiary i badania dały pozytywny wynik Wymagania przy odbiorze Roboty posadzkowe jako wieloetapowe, wymagają odbiorów przejściowych, podczas których powinna być skontrolowana jakość wykonanych prac: podłoŝa betonowego kaŝdej warstwy izolacyjnej posadzki Odbiór końcowy następuje po zakończeniu całości dotyczących posadzki. Zakres podstawowych czynności kontrolnych w trakcie odbioru, zarówno przejściowego jak i końcowego, obejmuje sprawdzenie: kompletności przedłoŝonej dokumentacji, prawidłowości wykonania robót poprzedzających na podstawie zapisów w Dzienniku Budowy, zgodności z dokumentacją techniczną zastosowanych materiałów, wyglądu zewnętrznego powierzchni posadzek. Wyniki odbiorów materiałów i robót powinny być wpisane do Dziennika Budowy. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstaw płatności podano w pkt 8 Wymagania ogólne ogólnej specyfikacji technicznej. 247

8 10. PRZEPISY ZWIĄZANE PN-62/B PN-B-02854:1996 PN-84/B PN-85/B BN-87/B-12037/06 BN-86/ Norma ISO Posadzki z betonu i zaprawy cementowej. Wymagania i badania przy odbiorze. Ochrona przeciwpoŝarowa budynków. Metoda badań rozprzestrzeniania się płomieni po posadzkach podłogowych. Materiały kamienne. Oznaczenie ścieralności na tarczy Bochmego. Zaprawy budowlane. Badanie cech fizycznych i wytrzymałościowych. Metody badań płytek ceramicznych. Oznaczenie twardości powierzchni w skali Mohsa. Masy podłogowe Plastidur Seria 9000, 9001, 9002, 9003, 9004) Normy dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości. 248
