1 SPECYFIKACJA TECHNICZNA WYKONANIA I OBIORU ROBÓT BUDOWLANYCH ST Kod CPV IZOLACJA ŚCIAN PIWNICZNYCH ZADANIE: REMONT ELEWACJI BUDYNKU MŁODZIEśOWEGO OŚRODKA WYCHOWAWCZEGO w KWIDZYNIE II ETAP - IZOLACJA ŚCIAN PIWNICY INWESTOR: MŁODZIEśOWY OŚRODEK WYCHOWAWCZY im. JANUSZA KORCZAKA w KWIDZYNIE ul. Moniuszki 5 w Kwidzynie OPRACOWAŁ: mgr inŝ. Janusz Winnicki Kwidzyn sierpień

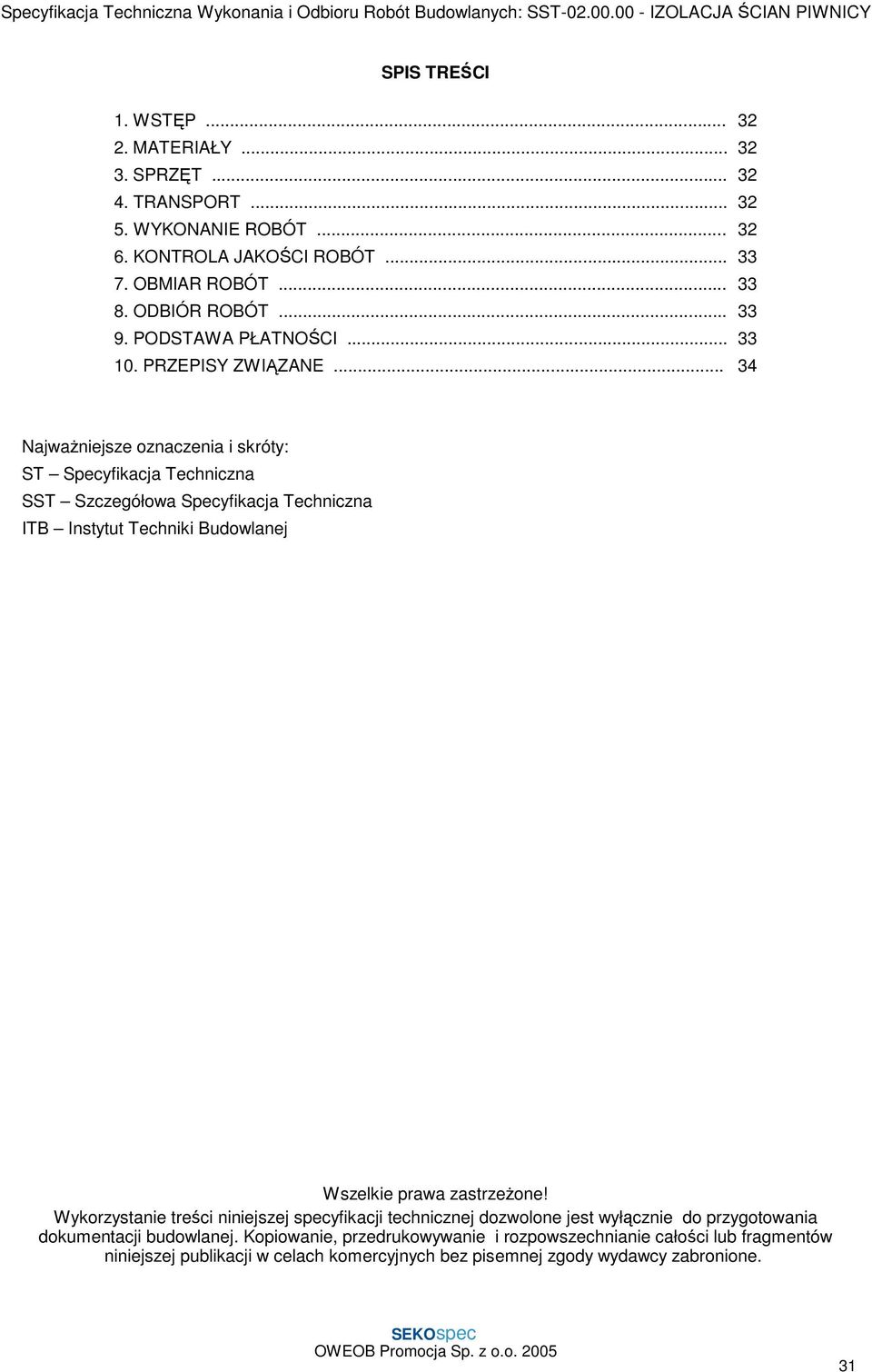

2 SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE NajwaŜniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej Wszelkie prawa zastrzeŝone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody wydawcy zabronione. 31

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru izolacji ścian piwnicznych dla zadania "Remont elewacji budynku MłodzieŜowego Ośrodka Wychowawczego w Kwidzynie II Etap - Izolacja ścian piwnicy" Zakres stosowania ST Szczegółowa specyfikacja techniczna (SST) stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST oczyszczenie ścian piwnicznych z gruntu, luźnych powłok izolacji pionowej, wymiana luźnych tynków, gruntowanie za pomocą roztworu asfaltowo-ŝywicznym, wykonanie izolacji pionowej za pomocą izolacyjnej masy szpachlowej - izolacja typ średni, wykonanie izolacji termicznej: styropian EPS , wykonanie warstwy ochronnej z folii kubełkowej Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi normami oraz przepisami i oznaczają: roboty budowlane wszystkie prace budowlane związane z wykonaniem tynków zgodnie z ustaleniami dokumentacji projektowej, Wykonawca osoba lub organizacja wykonująca roboty budowlane, wykonanie wszystkie działania przeprowadzane w celu wykonania robót, procedura dokument zapewniający jakość; definiujący, jak, kiedy, gdzie i kto wykonuje i kontroluje poszczególne operacje robocze; procedura moŝe być zastąpiona normami, aprobatami technicznymi i instrukcjami, ustalenia projektowe ustalenia podane w dokumentacji projektowej zawierające dane opisujące przedmiot i wymagania dla określonego obiektu lub roboty oraz niezbędne do jego wykonania Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST Kod CPV Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Kod CPV Wymagania ogólne pkt Materiały do wykonania izolacji powinny odpowiadać wymaganiom aprobat technicznym. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu podane w ST Kod CPV Wymagania ogólne pkt TRANSPORT 4.1. Ogólne wymagania dotyczące transportu podano w ST Kod CPV Wymagania ogólne pkt WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Kod CPV Wymagania ogólne pkt 5. 32

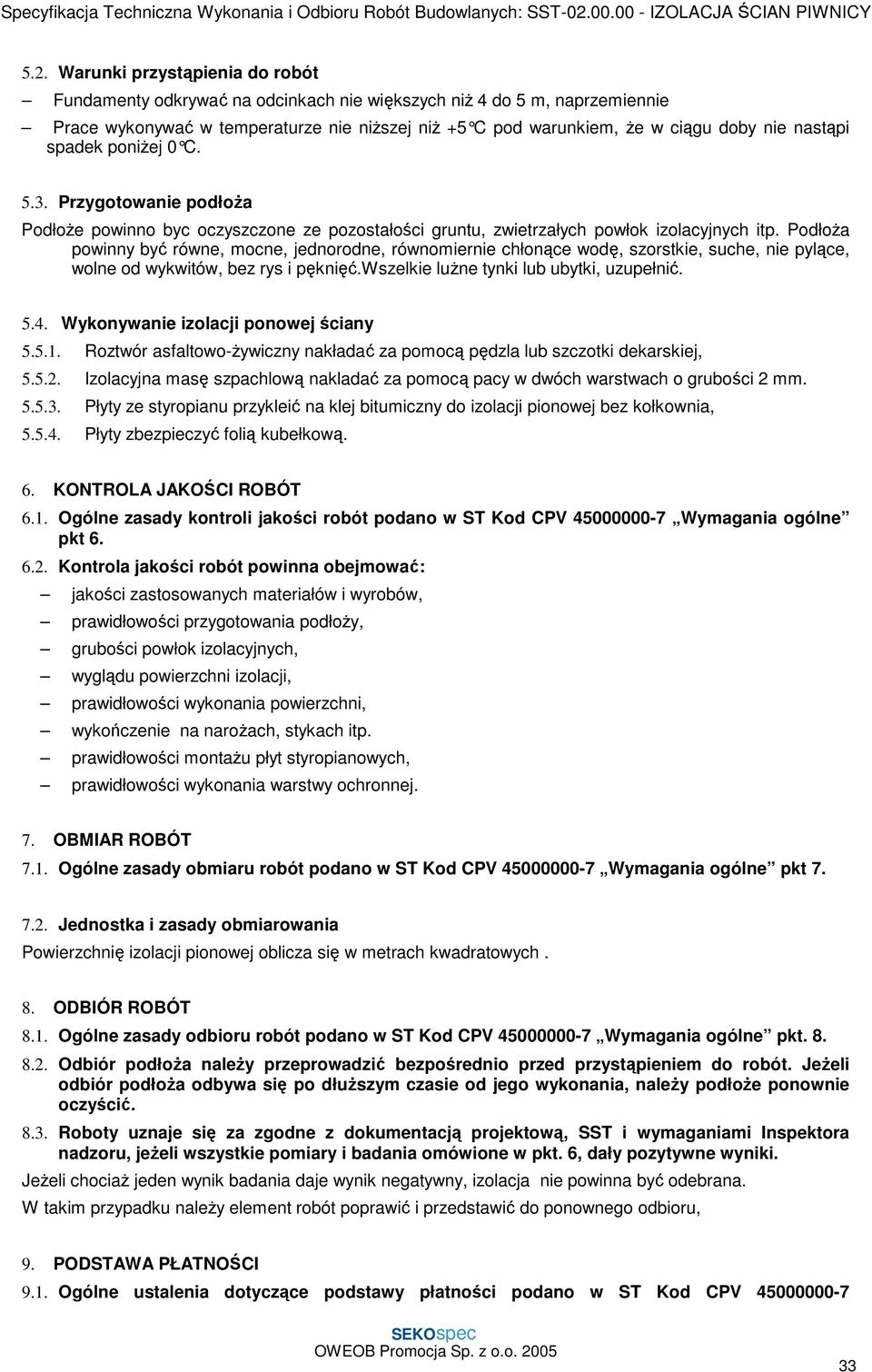

4 5.2. Warunki przystąpienia do robót Fundamenty odkrywać na odcinkach nie większych niŝ 4 do 5 m, naprzemiennie Prace wykonywać w temperaturze nie niŝszej niŝ +5 C pod warunkiem, Ŝe w ciągu doby nie nastąpi spadek poniŝej 0 C Przygotowanie podłoŝa PodłoŜe powinno byc oczyszczone ze pozostałości gruntu, zwietrzałych powłok izolacyjnych itp. PodłoŜa powinny być równe, mocne, jednorodne, równomiernie chłonące wodę, szorstkie, suche, nie pylące, wolne od wykwitów, bez rys i pęknięć.wszelkie luŝne tynki lub ubytki, uzupełnić Wykonywanie izolacji ponowej ściany Roztwór asfaltowo-ŝywiczny nakładać za pomocą pędzla lub szczotki dekarskiej, Izolacyjna masę szpachlową nakladać za pomocą pacy w dwóch warstwach o grubości 2 mm Płyty ze styropianu przykleić na klej bitumiczny do izolacji pionowej bez kołkownia, Płyty zbezpieczyć folią kubełkową. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót podano w ST Kod CPV Wymagania ogólne pkt Kontrola jakości robót powinna obejmować: jakości zastosowanych materiałów i wyrobów, prawidłowości przygotowania podłoŝy, grubości powłok izolacyjnych, wyglądu powierzchni izolacji, prawidłowości wykonania powierzchni, wykończenie na naroŝach, stykach itp. prawidłowości montaŝu płyt styropianowych, prawidłowości wykonania warstwy ochronnej. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót podano w ST Kod CPV Wymagania ogólne pkt Jednostka i zasady obmiarowania Powierzchnię izolacji pionowej oblicza się w metrach kwadratowych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Kod CPV Wymagania ogólne pkt Odbiór podłoŝa naleŝy przeprowadzić bezpośrednio przed przystąpieniem do robót. JeŜeli odbiór podłoŝa odbywa się po dłuŝszym czasie od jego wykonania, naleŝy podłoŝe ponownie oczyścić Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora nadzoru, jeŝeli wszystkie pomiary i badania omówione w pkt. 6, dały pozytywne wyniki. JeŜeli chociaŝ jeden wynik badania daje wynik negatywny, izolacja nie powinna być odebrana. W takim przypadku naleŝy element robót poprawić i przedstawić do ponownego odbioru, 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności podano w ST Kod CPV

5 Wymagania ogólne pkt Cena wykonania izolacji powinna obejmować: oczyszczenie ścian piwnicznych z gruntu, luźnych powłok izolacji pionowej, wymiana luźnych tynków, gruntowanie za pomocą roztworu asfaltowo-ŝywicznym, wykonanie izolacji pionowej za pomocą izolacyjnej masy szpachlowej - izolacja typ średni, wykonanie izolacji termicznej: styropian EPS , wykonanie warstwy ochronnej z folii kubełkowej. 10. PRZEPISY ZWIĄZANE Ogólna specyfikacja techniczna OST Warunki techniczne wykonania i odbioru robót budowlanych. Instrukcje producentów systemu. 34
