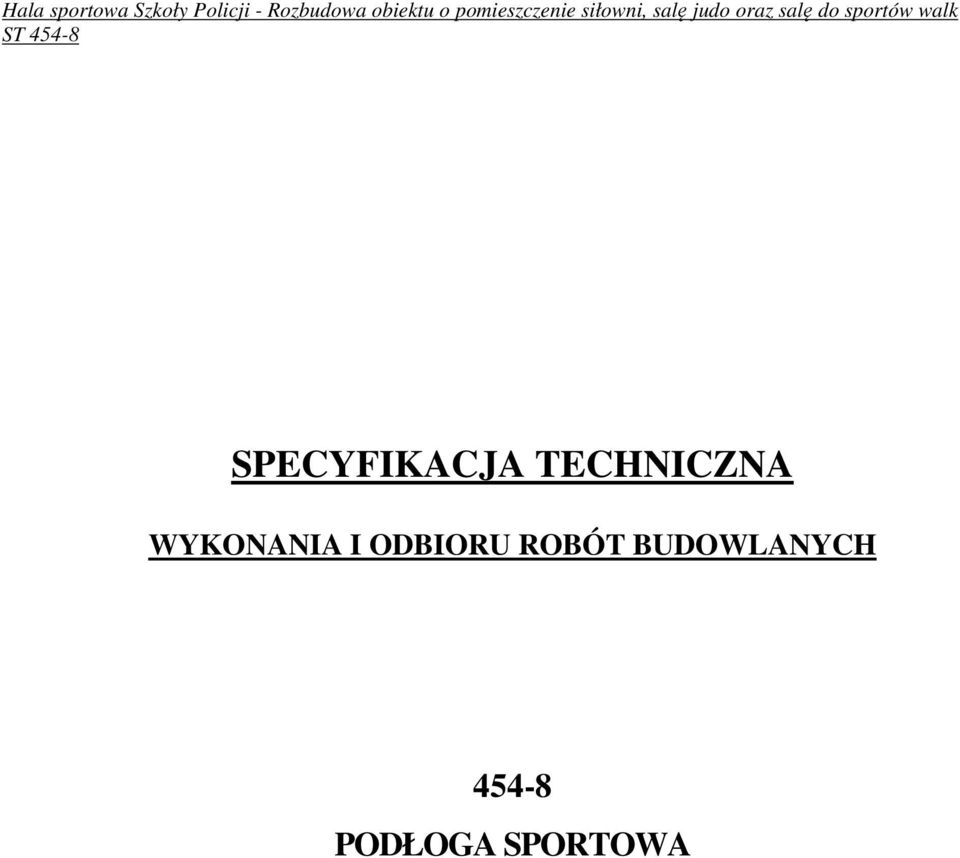

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PODŁOGA SPORTOWA

2 SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Określenia podstawowe Zakres robót objętych ST Ogólne wymagania dotyczące robót MATERIAŁY Wymagania ogólne Materiały potrzebne do wykonania robót SPRZĘT Wymagania ogólne Sprzęt do wykonywania okładzin i wykładzin TRANSPORT Wymagania ogólne Transport materiałów Pakowanie i magazynowanie WYKONANIE ROBÓT Wymagania oólne Warunki przystąpienia do robót Nawierzchnia posadzki Warunki użytkowania i codzienna pielęgnacja nawierzchni sportowej Ogólne zasady kontroli jakości robót Badania w czasie robót OBMIAR ROBÓT ODBIÓR ROBÓT Ogólne zasady odbioru okładzin i wykładzin Wymagania przy odbiorze PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem podłogi sportowej w związku z rozbudową hali sportowej Szkoły Policji o pomieszczenie siłowni, salę judo oraz salę do sportów walk Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis Roboty wykończeniowe w zakresie obiektów budowlanych Pokrywanie podłóg i ścian Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian Kładzenie podłóg Kładzenie nawierzchni Instalowanie nawierzchni podłogowych 1.2. Zakres stosowania ST Specyfikacja techniczna jest dokumentem będącym podstawą do udzielenie zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt. 1.1 powyższej ST Określenia podstawowe Określenia i nazewnictwo użyte w niniejszej specyfikacji technicznej ST są zgodne z obowiązującymi podanymi w normach PN i przepisach Prawa budowlanego. podłoga wykończenie poziomej przegrody konstrukcji nadające jej wymagane właściwości użytkowe, konstrukcja podłogi układ warstw złożony z podłoża, izolacji przeciwwilgociowej lub paroszczelnej, izolacji przeciwdźwiękowej lub izolacji cieplnej oraz różnych warstw: rozdzielczej, adhezyjnej, wyrównawczej, wygładzającej, wyrównawczej, podkładu podłogowego i posadzki, podłoże element konstrukcji budynku, na którym wykonana jest podłoga, 1.4. Zakres robót objętych ST Ustalenia zawarte w niniejszej szczegółowej specyfikacji technicznej obejmują podłogi sportowe typu kombi na ruszcie drewnianym do wykonania, których użyte zostały wyroby odpowiadające wymaganiom norm lub aprobat technicznych Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora Nadzoru Inwestorskiego. 2

4 2. MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów do wykonania robót podano w specyfikacji technicznej pkt 3.1. Wymagania ogólne Materiały potrzebne do wykonania robót Podłoga sportowa Wykładzina sportowa powierzchniowo-elastyczna na stelażu drewnianym o gr. 54,5 mm Nawierzchnie Kombi-elastyczne - wielofunkcyjna nawierzchnia sportowa kombi-elastyczne o bardzo wysokim poziomie komfortu i bezpieczeństwa, przeznaczona do wyczynu i treningu. Ma bardzo dużą wytrzymałość na obciążenia mechaniczne. Posiada znak CE na zgodność z normą PN kategoria C4 oraz certyfikaty FIVB, FIBA, IHF, jest produkowana zgodnie z ISO 9001 i ISO Wykładzina sportowa do siłowni punktowo-elastyczna o gr. 10,0 mm Parametry oraz własności poszczególnych warstw scisle wg kart katalogowych Producenta 3. SPRZĘT 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w OST Wymagania ogólne pkt Sprzęt do wykonywania okładzin i wykładzin Roboty montażowe podłogowych należy wykonywać przy użyciu drobnego sprzętu budowlanego i elektronarzędzi. 4. TRANSPORT 4.1. Wymagania ogólne Materiały i elementy muszą być przewożone środkami transportu wg instrukcji producenta Transport materiałów Transport odbywa się przy w sposób zabezpieczający je przed przesuwaniem podczas jazdy, uszkodzeniem mechanicznym zawilgoceniem i zniszczeniem, a określony w instrukcji Producenta i dostosowanej do polskich przepisów przewozowych Pakowanie i magazynowanie Elementy podłóg powinny być pakowane w sposób zabezpieczający je przed uszkodzeniem i zniszczeniem określony przez producenta. Instrukcja winna być dostarczona odbiorcom w języku polskim. Na każdym opakowaniu powinna znajdować się etykieta zawierająca: nazwę i adres producenta, nazwę wyrobu wg aprobaty technicznej jaką wyrób uzyskał, datę produkcji i nr partii, 3

5 wymiary, liczbę sztuk w pakiecie, numer aprobaty technicznej, nr certyfikatu na znak bezpieczeństwa, znak budowlany. 5. WYKONANIE ROBÓT Wymagania oólne Ogólne zasady wykonania robót podano w OST Wymagania ogólne pkt Warunki przystąpienia do robót Przed przystąpieniem do wykonywania podłóg powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, obsadzone ościeżnice drzwiowe i okienne, roboty tynkowe i malarskie. Stan powierzchni podłoża powinien zostać sprawdzony przed przystąpieniem do robót: powierzchnia podłoży powinna być równa, bez ubytków i uskoków, powierzchnia powinna być oczyszczona z kurzu, luźnych ziaren zaprawy lub betonu, pomiar wilgotności podłoża powinien być mierzony przed przystąpieniem do robót podłogowych. W czasie wbudowywania materiały należy chronić przed zawilgoceniem. Roboty powinny być wykonywane w temperaturze dodatniej. Warstwy izolujące winny być wbudowane w sposób uniemożliwiający zawilgoceniu parą wodną w czasie użytkowania budynku, bądź z innych źródeł. Plac budowy Miejsce robót należy opróżnić, posprzątać i zapewnić prawidłowe oświetlenie. Wszystkie otwory okienne i drzwiowe zamykane i szczelne. Zainstalowany i sprawdzony być musi system ogrzewania, a w czasie sezonu grzewczego budynek sali musi być ogrzewany. Zakończone muszą być wszystkie prace mokre (np.: elementy wylewane z betonu, tynki, powłoki malarskie itp.), które mogą wprowadzić wilgoć do miejsca montażu konstrukcji drewnianej. Również wszystkie prace budowlane i instalacyjne w obrębie sali sportowej powinny być zakończone. Warunki klimatyczne Temperatura pomieszczeń w trakcie montażu min. 15 C. Wilgotność powietrza zarówno w trakcie montażu jak i eksploatacji musi zawierać się w granicach 40-65% i nie może ulegać dużym, gwałtownym wahnięciom. Lub spełniać warunki zawarte w instrukcji montażu podłóg producenta Nawierzchnia posadzki Konstrukcja posadzki powinna być wykonana w rozwiązaniu systemowym obejmującym całkowite wykonanie posadzki włącznie z wytyczeniem boisk i zamontowaniem mocowań do słupków siatki zgodnie z zaleceniem inwestora 5.4. Warunki użytkowania i codzienna pielęgnacja nawierzchni sportowej Wykonawca podłogi musi dostarczyć użytkownikowi dokładny opis warunków gwarancji, użytkowania i pielęgnacji wykonanej nawierzchni. 4

6 5.5. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań materiałów do wykonania podłóg podniesionych powinna być zgodna oraz z Aprobatami Technicznymi ITB wydanymi dla poszczególnych materiałów. Dostarczone na plac budowy materiały należy kontrolować pod względem ich jakości. Zasady dokonywania takiej kontroli powinien ustalić kierownik budowy w porozumieniu z Inspektorem nadzoru. Kontrola jakości polega na sprawdzeniu, czy dostarczone materiały i wyroby mają zaświadczenia o jakości wystawione przez producenta oraz na sprawdzeniu właściwości technicznych dostarczonego wyrobu na podstawie tzw. badań doraźnych. Wyniki badań materiałów powinny być wpisywane do dziennika budowy akceptowane przez Inspektora 6. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w OST Wymagania ogólne pkt 6. Jednostką obmiarową posadzek sportowych jest metr kwadratowy [m 2 ]. 7. ODBIÓR ROBÓT 7.1. Ogólne zasady odbioru okładzin i wykładzin Ogólne zasady odbioru robót podano w OST Wymagania ogólne pkt 8. Odbiór podłoża należy przeprowadzić bezpośrednio przed przystąpieniem do robót podłogowych. Jeżeli odbiór podłoża odbywa się po dłuższym czasie od jego wykonania, należy podłoże oczyścić i umyć wodą. Przygotowanie podłoża należy sprawdzić przez przykładanie dwumetrowej łaty kontrolnej, prześwity należy sprawdzić z dokładnością do 1 mm. Ponadto należy sprawdzić prawidłowość wykonania szczelin dylatacyjnych, izolacyjnych i przeciwskurczowych. Przed przystąpieniem do robót należy sprawdzić temperaturę powietrza (10 cm od podkładu w miejscu najbardziej oddalonym od źródła ciepła). Wilgotność powietrza należy badać w odległości 10 cm od powierzchni podkładu. Wyniki pomiarów temperatury i wilgotności powinny być wpisane do dziennika budowy Wymagania przy odbiorze Sprawdzeniu przy odbiorze podlega: zgodność wykonania z dokumentacją techniczną, rodzaj zastosowanych materiałów, sprawdzenie dotrzymania warunków ogólnych wykonania robót (cieplnych, wilgotnościowych) na podstawie zapisów w dzienniku budowy, sprawdzenie prawidłowości wykonania podkładu i warstw izolacyjnych na podstawie protokółów odbiorów międzyfazowych lub na podstawie zapisów w dzienniku budowy. Odbiór posadzki powinien obejmować: sprawdzenie wyglądu zewnętrznego przez ocenę wzrokową, sprawdzenie prawidłowości ukształtowania jak wyżej, sprawdzenie tolerancji dopuszczalnych tj. nie przekraczających 1 mm na długości łaty kontrolnej długości 2 m. 5

7 sprawdzenie połączenia posadzki z podkładem przez oględziny, opukiwanie i naciskanie posadzki, sprawdzenie grubości posadzki na podstawie pomiarów wykonywanych w trakcie układania posadzki, sprawdzenie prawidłowości osadzenia w posadzce elementów montażowych wyposażenia sportowego przez oględziny, sprawdzenie prawidłowości wykonania styków materiałów posadzkowych, i spawów wykładzin sportowych, badania prostoliniowości i pomiaru odchyleń z dokładnością do 1 mm. 8. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w OST Wymagania ogólne pkt 8. Rozliczenie robót montażowych będzie dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich końcowym odbiorze. Podstawę rozliczenia oraz płatności wykonanego i odebranego zakresu robót stanowi wartość tych robót obliczona na podstawie ustalonej w umowie kwoty za określony zakres robót. Cena jednostkowa wykonania 1 metra kwadratowego [m 2 ] podłogi sportowej obejmuje: przygotowanie stanowiska roboczego dostarczenie materiałów, narzędzi i sprzętu, przygotowanie i oczyszczenie podłożą, wykonanie podłogi sportowej na ruszcie drewnianym wraz z ułożeniem wykładziny sportowej, uporządkowanie miejsca wykonywania robót, usunięcie pozostałości, resztek i odpadów materiałów, likwidacje stanowiska roboczego, utylizację opakowań i resztek materiałów zgodnie ze wskazaniami ich producentów. 9. PRZEPISY ZWIĄZANE PN-91/M PN-EN ISO 15482:2002 BN-84/ PN-93/B Norma ISO Śruby, wkręty i nakrętki. Statystyczna kontrola jakości Wkręty wiercące samogwintujące z łbem stożkowym z wgłębieniem Materiały do izolacji termicznej i akustycznej. Wyroby z wełny mineralnej. Filce i płyty Odporność ogniowa Seria 9000, 9001, 9002, 9003, 9004 Normy dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości. 6
