1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ARCHITEKTURA ZADANIE: REMONT ELEWACJI BUDYNKU MIESZKALNEGO CHROBREGO 22

2 ZAWARTOŚĆ SPECYFIKACJI WYMAGANIA OGÓLNE ROBOTY TYNKARSKIE ROBOTY MALARSKIE RUSZTOWANIA WYMAGANIA OGÓLNE WSTĘP Specyfikacja techniczna odnosi się do wymagań wspólnych dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru robót,które zostaną wykonane w ramach remontu elewacji budynku mieszkalnego. 1. Zakres robót objętych - elewacja budynku. 1.1 Specyfikacje Techniczne naleŝy odczytywać i rozumieć w zleceniu i wykonaniu robót opisanych w Dokumentacji Przetargowej. 2. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz ich zgodność z dokumentacją projektową i poleceniami Inspektora Nadz. W przypadku rozbieŝności wykonawca nie moŝe dokonywać zmian, a o wykryciu natychmiast powiadomić Inspektora Nadzoru i Projektanta celem dokonania odpowiednich zmian lub poprawek. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i specyfikacjami technicznymi,a takŝe innymi obowiązującymi przepisami. W przypadku gdy materiały lub roboty nie będą zgodne z dokumentacją i wpłynie to na jakość elementu budowli to takie materiały będą niezwłocznie zastąpione innymi,a roboty rozebrane i poprawione na koszt Wykonawcy. Wszystkie materiały do budowy powinny posiadać certyfikat lub aprobatę techniczną. 3. Zabezpieczenie terenu budowy i budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie realizacji aŝ do zakończenia i odbioru końcowego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające w tym ogrodzenie, poręcze oraz wszelkie inne środki niezbędne do ochrony robót i bezpieczeństwa osób trzecich.

3 Fakt rozpoczęcia robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób zgodny z Prawem Budowlanym oraz umieszczenie tablic informacyjnych, które będą utrzymywane w dobrym stanie przez cały okres trwania budowy. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszystkie przepisy dotyczące ochrony środowiska naturalnego. Wykonawca będzie przestrzegać przepisów ochrony przeciwpoŝarowej. Wykonawca będzie odpowiedzialny za wszystkie szkody spowodowane poŝarem wywołanym jako rezultat robót albo przez personel Wykonawcy. Podczas realizacji robót Wykonawca przestrzegać będzie przepisy dotyczące bezpieczeństwa i ochrony zdrowia. Materiały nie odpowiadające wymaganiom, a takŝe materiały pochodzące z rozbiórki zostaną przez Wykonawcę wywiezione poza teren budowy. Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonania robót. ROBOTY TYNKARSKIE 1.1 Rodzaj robót Tynki zewnętrzne oraz uzupełnienia tynków wraz z rusztowaniem elewacyjnym Renowacja elementów ciągnionych i sztukaterii. Oczyszczenie powierzchni ścian z cegły. 1.2 UŜywane materiały i wykonywane czynności UŜywane materiały środek gruntujący zaprawa cem-wap kat III zaprawa cementowa środek grzybobójczy szkło wodne potasowe szpachlówka naprawcza siatka z włókna szklanego farba środek do czyszczenia powierzchni z cegły Wykonywane czynności skrobanie i czyszczenie powierzchni sprawdzenie i przygotowanie podłoŝy odbicie uszkodzonych tynków zabezpieczenie folią powierzchni naraŝonych na zabrudzenie gruntowanie powierzchni wykonanie obrzutki i narzutu tynku odtworzenie profili ciągnionych naprawa elementów architektonicznych lub uzupełnienie

4 oczyszczenie powierzchni z cegły oczyszczenie i uzupełnienie spoin Wymagania ogólne Zaprawa do tynku zwykłego wg PN-70/B cementowo-wapienna marki nie niŝszej niŝ 15 lub cementowa marki nie niŝszej niŝ Materiały wiąŝące Cement.Do tynków naleŝy stosować cement portlandzki 25 lub 35 wg PN-88/B i PN-88/B Zaleca się stosować cementy o jasnych odcieniach Wapno. Wapno suchogaszone /hydratyzowane/ powinno odpowiadać wymaganiom PN-90/B Kruszywo. Powinno odpowiadać wymaganiom wg BN-83/B Zasady wykonywania robót 1.4 Powierzchnie tynków powinny być tak wykonane, aby stanowiły regularne płaszczyzny. Wykończenie tynku powinno odpowiadać wymaganiom dokumentacji technicznej. Dopuszcza się mało widoczne ślady po zaprawieniu miejsc mocowania rusztowań oraz nieznaczne ślady łączenia tynku na duŝych płaszczyznach. Pęknięcia tynku są niedopuszczalne. Renowacja elementów ciągnionych i sztukaterii Czyszczenie Elementy sztukatorskie naleŝy oczyścić ręcznie za pomocą narzędzi sztukatorskich do modelowania i cyzelowania. W celu usunięcia starych powłok malarskich z elementów ciągnionych zaleca się stosowanie wody w postaci pary wodnej, tak aby nie nasączyć wilgocią zaprawy i muru. NaleŜy skuć z powierzchni elewacji warstwy odspojonego i zniszczonego tynku do warstwy nośnej muru. Zamknąć wszystkie spoiny i rysy stosując szpachlówkę naprawczą Dokonać napraw powierzchni tynków w miejscach ubytków, stosując do naprawy zaprawę cementowo-wapienną. Naprawa, uzupełnienie, wzmocnienie W celu zachowania w jak największym stopniu oryginalnego wystroju architektonicznego musi być przeanalizowany jego stan zachowania /z rusztowania/. Najbardziej uszkodzone, odspojone fragmenty naleŝy skuć /w absolutnie niezbędnym, koniecznym zakresie /,a następnie odtworzyć. Uzupełnienie duŝych ubytków.

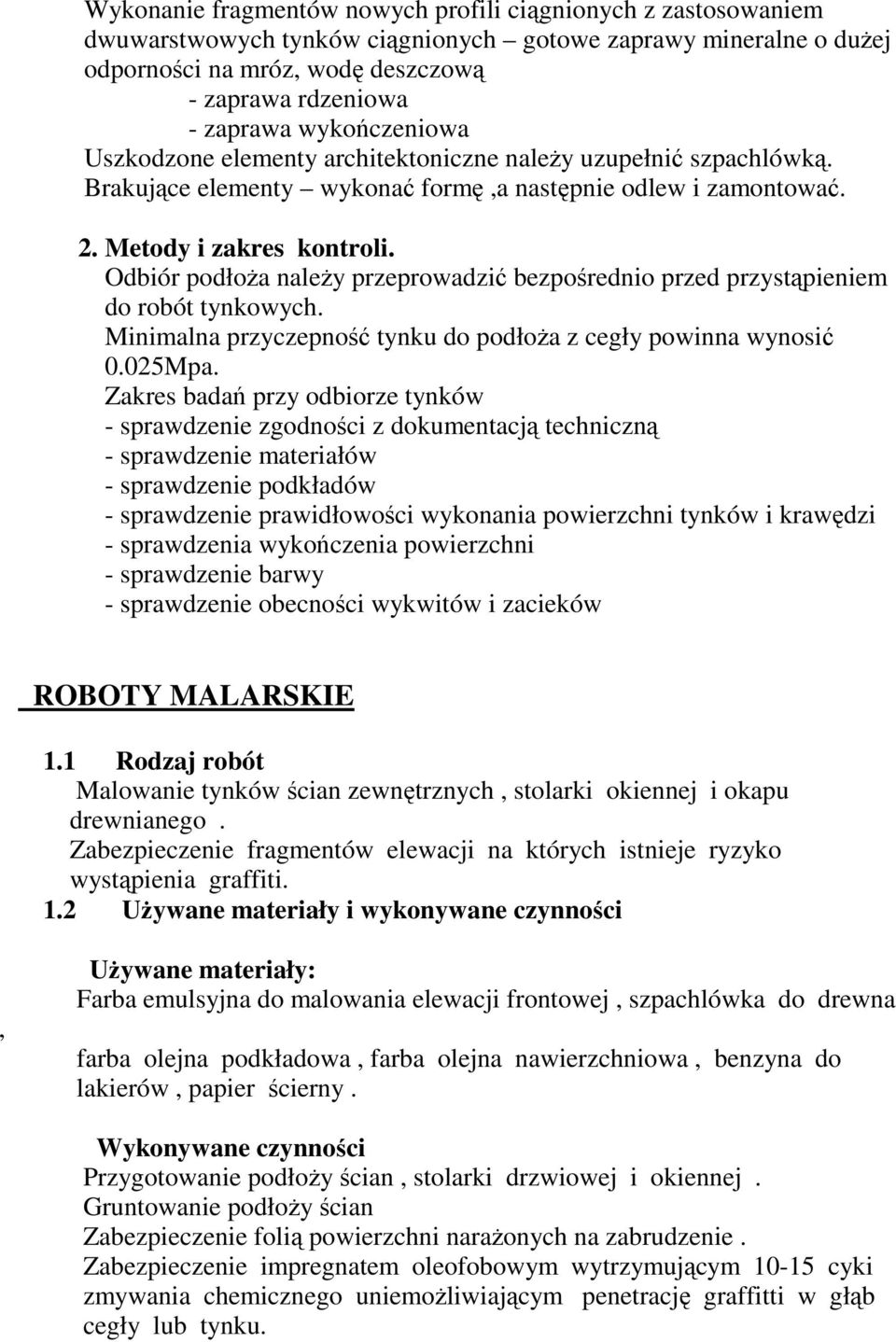

5 Wykonanie fragmentów nowych profili ciągnionych z zastosowaniem dwuwarstwowych tynków ciągnionych gotowe zaprawy mineralne o duŝej odporności na mróz, wodę deszczową - zaprawa rdzeniowa - zaprawa wykończeniowa Uszkodzone elementy architektoniczne naleŝy uzupełnić szpachlówką. Brakujące elementy wykonać formę,a następnie odlew i zamontować. 2. Metody i zakres kontroli. Odbiór podłoŝa naleŝy przeprowadzić bezpośrednio przed przystąpieniem do robót tynkowych. Minimalna przyczepność tynku do podłoŝa z cegły powinna wynosić 0.025Mpa. Zakres badań przy odbiorze tynków - sprawdzenie zgodności z dokumentacją techniczną - sprawdzenie materiałów - sprawdzenie podkładów - sprawdzenie prawidłowości wykonania powierzchni tynków i krawędzi - sprawdzenia wykończenia powierzchni - sprawdzenie barwy - sprawdzenie obecności wykwitów i zacieków ROBOTY MALARSKIE 1.1 Rodzaj robót Malowanie tynków ścian zewnętrznych, stolarki okiennej i okapu drewnianego. Zabezpieczenie fragmentów elewacji na których istnieje ryzyko wystąpienia graffiti. 1.2 UŜywane materiały i wykonywane czynności, UŜywane materiały: Farba emulsyjna do malowania elewacji frontowej, szpachlówka do drewna farba olejna podkładowa, farba olejna nawierzchniowa, benzyna do lakierów, papier ścierny. Wykonywane czynności Przygotowanie podłoŝy ścian, stolarki drzwiowej i okiennej. Gruntowanie podłoŝy ścian Zabezpieczenie folią powierzchni naraŝonych na zabrudzenie. Zabezpieczenie impregnatem oleofobowym wytrzymującym cyki zmywania chemicznego uniemoŝliwiającym penetrację graffitti w głąb cegły lub tynku.

6 Malowanie ścian, stolarki okiennej. Usunięcie folii Zasady wykonywania robót Powierzchnie tynków powinny być odpowiednio przygotowane,a wszelkie ubytki reperowane. PodłoŜa powinny być gładkie, równe wszelkie występy od lica powierzchni naleŝy skuć, usunąć lub zeszlifować. PodłoŜa powinny być suche, nie pylące, nie kruszące się, bez widocznych rys, spękań i rozwarstwień, czyste i suche. Powierzchnia stolarki okiennej i drzwiowej oraz kraty i balustrady powinny być oczyszczone, zeskrobane z łuszczącej się farby, dwukrotnie szpachlowane z przetarciem papierem ściernym. Przed malowaniem podłoŝe naleŝy zagruntować odpowiednio do stosowannej farby. Prace malarskie powinny być prowadzone gdy temperatura otoczenia nie jest niŝsza niŝ +5 C i nie wyŝsza niŝ +30C 2. Metody i zakres kontroli Badanie powłok farb emulsyjnych naleŝy przeprowadzić nie wcześniej niŝ po 7 dniach. Powłoki farb powinny mieć jednolity połysk,a powłoki matowe powinny być jednolicie matowe lub półmatowe. Powłoki z farb powinny mieć barwę jednolitą zgodną ze wzorcem,bez śladów pędzla,smug,zacieków,uszkodzeń, zmarszczeń, pęcherzy i odmian odcieni. RUSZTOWANIA 1. Rodzaj robót Wykonanie i rozbiórka rusztowań przyściennych 1.2 UŜywane materiały i wykonywane czynności UŜywane materiały : zestaw rusztowań przyściennych Wykonywane czynności ustawienie stojaków montaŝ rusztowania mocowanie/kotwienie/ rusztowania do ścian wykonanie pionów komunikacyjnych wykonanie zabezpieczeń ochronnych demontaŝ rusztowania 1.3 Zasady wykonywania robót - pracownicy zatrudnieni przy montaŝu i rozbiórce rusztowań powinni być przeszkoleni w zakresie wykonywania danego rodzaju rusztowania - wykonywanie rusztowania jest zabronione

7 o zmroku w czasie gęstej mgły podczas burzy i wiatru - rusztowanie powinno być wyposaŝone w pomosty robocze - uŝywanie cegieł,bloczków,skrzyń jako rusztowań lub podpór do pomostów roboczych jest zabronione - obciąŝenie pomostów ponad określoną nośność jest zabronione - rusztowanie naleŝy obowiązkowo sprawdzać okresowo,nie rzadziej niŝ 1 raz na miesiąc,a ponadto po silnym wietrz,opadach atmosferycznych i przerwach roboczych dłuŝszych niŝ 10 dni. Przeglądy rusztowań 1. W czasie eksploatacji rusztowania powinny być poddawane prezglądom - codziennie przez brygadzistę uŝytkującego rusztowanie - co 10 dni przez konserwatora rusztowania lub pracownika wyznaczonego przez kierownika budowy - doraźnie przez komisję po silnych wiatrach,burzach,długotrwałych opadach Odbiór rusztowania Stwierdzenie zgodności elementów rusztowań z wymaganiami powinno obejmować następujące badania : - sprawdzenie jakości materiałów uŝytych do wykonania elementów rusztowania - oględziny zewnętrzne elementów oraz sprawdzenie ich wymiarów, - sprawdzenie złączy - inne podane w normie Badanie rusztowań powinno obejmować sprawdzenie wymagań ogólnych,stanu podłoŝa,posadowienia rusztowania,wykonanie złączy i stęŝeń,zakotwień,pomostów roboczych i zabezpieczających,urządzeń komunikacyjnych i transportowych Z przeprowadzonych badań naleŝy sporządzić protokół w którym powinna być zawarta decyzja o dopuszczeniu lub niedopuszczeniu rusztowania do uŝytku Wymagania nie uregulowane powyŝszy opisem obowiązują wg: - PN-78/M Rusztowania stojące metalowe. Określenia podział i główne parametry PN-78/M Rusztowania stojące metalowe robocze. Rusztowania stojakowe z rur stalowych. Ogólne wymagania,badania i eksploatacja PN-78/M Rusztowania stojące metalowe robocze.ogólne wymagania i badania oraz eksploatacja PN -78/M Rusztowania stojące metalowe robocze. Złącza.Ogólne wymagania i badania.
